G01R — Измерение электрических и магнитных величин

Номер патента: 978081

Опубликовано: 30.11.1982

Авторы: Владимиров, Сондаевский, Уздовский

МПК: G01R 15/24, G01R 29/12

Метки: напряженности, поля, электрического

...реперной и рабочей призмы, фотонриемник 5 с преоб-разователем импульсов световой энергии в сдвинутые по времени последо-.,вательности импульсов электрического тока, блок б регистрации, осуществляющий Фиксацию сформированных временных интервалов.Работа устройства базируется надвух физических эффектах: электрооптическом (Покквльса ) и боковойволныЛинейный электрооптический эффектзаключается, как известно,в том,что с изменением нацряженности электрического поля изменяется плотность 35электрооптического материала. Эффект боковой волны наблюдается при паде нии светового монохроматического, коллимированного пучка из оптическиболее плотной среды на границу раздела сред под критическим углом. Вэтом экстремальном случае,...

Номер патента: 978082

Опубликовано: 30.11.1982

Авторы: Овсянников, Файбисович, Шлык

МПК: G01R 31/02

Метки: изоляции, оперативного, постоянного, цепей

...тока,обусловленный действием источника 1переменного напряжения, и воздействует на другой вход Фазочувствитель.ного элемента б. На выходе Фазочувствительного элемента б возникаетсигнал, постоянная составляющая которого пропорциональна активной составляющей наложенного на сеть переменного тока Эта величина возрастает при уменьшении сопротивления изоляции цепи постоянного тока, Еслисравнение активной составляющей. на"ложенного переменного тока с уставной, произведенное в нуль-органе 7, 20свидетельствует о наличии поврежденв, то оно сигнализируется с помощьюиндикатора 8,Коэффициент преобразователя частоты устанавливается вручную или автоматически таким образом, чтобы на контролируемую сеть накладывалось нанряжение, частота...

Номер патента: 978083

Опубликовано: 30.11.1982

Авторы: Водотовка, Галкин, Глазков, Скрипник

МПК: G01R 31/26, H01L 21/66

Метки: носителей, подвижности, полупроводниках

...дЬ(цс) дФМо) ьаЮц,) ФФо,) С - О и54П 4 иЯ =Щит) с 05С учетоМ (13) и (14) амплитуды одночастотных составляющих токов про,порциональны подвижностям носителей зарядов на разностной и суммарной частотах 8(др) - ду - Ои О,соз(щ СФ + 30асЯ 5 Ф+Ч + Мр ) (15)1 Ь Фс) - щ Оп О со 5 (ад й+Ч 4асБ354 с) (163 Таким образом, полная подвижностьносителей тока характеризуется одночастотным (на частоте о )током перио 40дически с частотой коммутации Яменяющимся во времени от значенияДО 1 Ь, т. е. пРедставляется оДниммодулированным сигналом 45 1, 1(-й 51 Яп 51 пЯ, 1)с 05(Язв 9- 51 дп 61 пЯ й), Ф 9- р ( шсреднее значение модулированного тока,Ю Я И (Ю )-ф(МФ )3, +3,Мс)+Р "Р)5 6коэффициент глубины амплитудной модуляции, Р, - среднее значение Фазыю 4 Ц Ч...

Номер патента: 978084

Опубликовано: 30.11.1982

Авторы: Мотеюнас, Пузонас, Сакалаускас

МПК: G01R 31/26

Метки: вольт-фарадных, регистрации, характеристик

...работает таким образом,что напряжение на его выходе О пропорционально максимальному значению О,или, что однозначно, максимальному значению С(О) ц т ( 1)вам4 У - 1 (4) где К., коэффициент пропорциональности;С(0 )," максимальное значение С(01 )Напряжение 01 поступает на блоксравнения, на котором усиливаетсз разность напряжения О и заданного напряжения 08, источник которого имеется в блоке, На выходе блока Э сравнения получаемое напряжение Мвр равноОюр = Кэ(0 ч 0 в )в где Кз - коэФФициент усиления блокасравнения.Так как Ор имеет определенное конечное значение при определенной проводимости функционального элемента 5, то при большом коэффициенте усиления Кэ напряжение 0 будет совпадать с напряжением Оз с большой точностью. Тогда из (4 )...

Номер патента: 978085

Опубликовано: 30.11.1982

Автор: Терпигорев

МПК: G01R 31/02, G01R 31/28, G01R 31/303 ...

Метки: интегральных, контактирования, схем

...контроле контактирования ИС контактные площадки структур на пластине ( выводы готовых ИС) для подключения источника питания ИС закорачиваются на корпус, а осталь ные выводы ИС разбиты на две группы в зависимости от типа канала выходного транзистора ( полярности подключения защитного диода ) и подключены через токоограничивающие резисторы 5 к разноименным выходам источника 6 напряжения таким образом, чтобы обеспечить открытое состояние этого транзистора (прямое смещение диода). При коротком замыкании контролируемого вывода на общую шину на входе двухпорогового дискриминатора 7 присутствует нулевой уровень потенциала, при отсутствии контакта - высокий уровень потенциала (равный напряжению источника 6), а при наличии контакта для...

Номер патента: 978086

Опубликовано: 30.11.1982

Автор: Скачков

МПК: G01R 33/02

Метки: датчик, магнитного, поля

...диэлектрической прокладки(не показана ), Концы 3 и 5 бифилярного витка сдвинуты в направлении об-разующей цилиндра так, чтобы осуществить плавный переход от одноговитка к следующему. Величина сдвигавыбирается минимальной, но достаточнойдля того, чтобы избежать касания соседних витков в многовитковойкатушке, В катушке, содержащей ецин"ственный бифилярный виток, нет прин"ципиальной необходимости сдвигатьконцы витка. Искажение синусоиды,происходящее в результате сдвигаконцов каждого витка, не приводитк появлению погрешности измерениясоответствующей гармоники поля, таккак связанный со сдвигом параэитныйпоток, захватываемый прямой полови"ной б бифилярного витка, полностью 6 Окомпенсируется паразитным вкладомего обратной половины 7. Датчик...

Номер патента: 978087

Опубликовано: 30.11.1982

Авторы: Сафронкин, Чувашов

МПК: G01R 33/02

Метки: вариаций, магнитного, поля

...мультивибратор на усилителе 9, резисторах 10, 11 и 12. 40 45 При повышении температуры чувствительность магнитодиодов уменьшается, так как падает прямое напряжение на них.уменьшение напряжения на магнитодиоде 2 через делители 7 и 8 начинает закрывать транзистор б, При этом увеличивающееся напряжение на коллекторе .транзистора б открывает транзисторы 4 и 5, что приводит к увеличению тока через магнитодиоды 1 и 2, и к восстановлению прежнего прямого напряжения на них, соот ветственно, и прежней чувствительности.При понижении температуры увели" чение напряжения на магнитодиодах 1 и 2 компенсируется тем, что тран янном магните, и выходами подклю.ченными на разнополярные входы дифФеренциального усилителя, причем выход второго...

Номер патента: 980009

Опубликовано: 07.12.1982

Авторы: Люзе, Регер, Чередов

МПК: G01R 21/00

Метки: мощности

...с одним из зажимов нагрузки 11. Омические контакты 6 и 7 стержней 2 и 3 соединены через соответствующие резисторы 8 и 9 с отрицательной шиной источника напряжения и через катушку 1 со вторым зажимом нагрузки 11. Первый вход блока 10 перемножения часЭ 5 тот подключен к резистору 8, а второй его вход подключен к резистору 9.Устройство работает следующим образом.При помещении стержня 2 из несобственного германия п -типа в магнитное поле катушки 1, силовые линии которого параллельны оси стержня, и при подключении стержня в измерительную цепь последовательно с резистором 8, возникают коле 45 бания тока с частотой , протекающие по стержню. Частота колебаний тока прямо пропорциональна напряженности электрического поля, т,е, напряжению...

Номер патента: 980010

Опубликовано: 07.12.1982

Авторы: Красников, Краснов, Печенин, Пономарев, Чумаченко

МПК: G01R 23/00

Метки: измеритель, частоты

...8, опорный генератор 9 импульсов,вентиль 10, счетный блок 11 и пересчетный блок 12, причем первый входвентиля 10 подключен к выходу "1"триггера 8, а второй вход соединен свыходом генератора 13 счетных импульсов.Устройство работает следующим образом.Входной сигнал, представляющийсобой смесь гармонического сигналаи шума, поступает на вход ограничителя 1. Формирователь 2 преобразует отрицательные или положительныеперепады на выходеограничителя 1 вкороткие импульсы, временное положение которых соответствует, например 1 переходу входной аналоговойсмеси через нулевой уровень с положительной производной. Эти импульсы запускают генератор 3, формирующий на своем выходе импульс То положительной полярности. Генератор 9 вы 4 Орабатывает...

Номер патента: 980011

Опубликовано: 07.12.1982

Авторы: Акимов, Зубкин, Крюков, Медведков, Поляков

МПК: G01R 23/10

Метки: двухканальный, цифровой, частотомер

...3 И в этот же момент закрывается. Импульсы, сформированные формирователем 4 импульсов заполнения из сигнала измеряемой частоты Ризм., поступают через открытый элемент 2 И на суммирующий вход счетчика 5.Формирователь 4 импульсов заполнения формирует на выходе импульс длительностью, превышающей длительность процесса переключения временного интервала. В этом случае исключается возможность вычеркивания импульса при совпадении момента переключения временного интервала и импульса измеряемого потока, Но 55 возникает эффект дробления. При "дроблении" одновременно возникает импульс на выходе элемента 2 и элемента 3. 1 4Г 3 результате этого изменяется состояние первого разряда счетчика 6, еслиим закончен счет, а первый разряд счетчика 5...

Номер патента: 980012

Опубликовано: 07.12.1982

Автор: Емельяненков

МПК: G01R 23/10

Метки: приращения, сигналов, частоты, электрических

...поступают на вычислитель 7, который определяет приращение частоты ь У= Ук-Ях по формулепй 5- п М5 Е:(1)У Э 1 32 где 1 - номер канала с которого снимается последовательность выбранных импульсов, Т- период эталонной последовательности.Работа устройства поясняется с помощью диаграммы, представленной на фиг. 2, На диаграмме последовательности разбиты на участки. Импульсы эталонной, назовем ее первой, последовательности с периодом Тэ= 1 Ы изображены на трех участках а, г, ж. Для удобства определения импульсы эталонной последовательности пронумерованы. Аналогичным образом на участках б, д, з представлены импульсы второй последовательности с периодом Т= 1/ Ех. Совпадения импульсов первой и второй последовательностей образуют после...

Номер патента: 980013

Опубликовано: 07.12.1982

Автор: Тимофеев

МПК: G01R 25/00

Метки: сдвига, фаз

...сигнал Т, навход 23 - сигнал Г 13 6Исходная частота на выходе генератора 17 частот выбирается иэ условия. ьоСЦСЧ, О д ваХгде д- заданная дискретность измерения сдвига фаз;- максимальная частота исследуемых колебаний,За период Т счетчик 7 управляет работой генератора 17 частот, уменьшая(увеличиввя) частоту ГСЧ ( ГсЧ ) навыхор элемента ИЛИ 21 (ИЛИ 20) вК рвз при каждом переполнении младших разрядов 8 счетчика 7 ( К - целоечисло, равное выбранному увеличениютекущего значения, измеряемого периода по отношению к ранее измеренномув случае двоичных счетчиков К =2),Емкость Й младших разрядов 8 счетчика7 соответствует заданной дискретностиизмерения сдвига фаз360щ "о уидиПри переполнении импульсами первойчастоты счета Г, младших разрядов 8в...

Номер патента: 980014

Опубликовано: 07.12.1982

Автор: Малыкин

МПК: G01R 25/00

Метки: сигнала, фазы

...совпадения соответствуют интервалам несовпадения полярностей входного и опорноного сигналов и подаются на вычитающийвход реверсивного счетчика 15. Как вид 30но из фиг. 2, сумма сигналов (фиг, 2 жи с учетом того, что сигнал (фиг. 2 к)суммируется со знаком минус, равна произведению сигналов Ол и О ол фиг.2 д),Аналогично работает сумматор 11,33Сумматоры 10 и 11 образуют на своих выходах соответственно алгебраическиесуммы Йл и Й количество импульсов счета, поступающих на их входы за время 14 6накопления Г. Зависимость чисел Й и1 Иот фазы входного сигналя показана на фиг, Зо но, при этом фаза сигнала определяется относИтап но фазы опорного ко 01Модуль и знак числа Йл и знак числа Й поступают на преобразователь 16 кодфаза, который формирует...

Номер патента: 980015

Опубликовано: 07.12.1982

Автор: Иванютин

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр

...друг к другуимпульсов, управляющих вводом в вычислительный блок 15 цифр и вводомматемвтических операций, необходимых 5для получения величины разности Фаз.Первый преобразователь 19 уровнейобеспечивает преобразование уровнейсигналов управления вводом операций,поступающих с группы выходов дешифра тора-распределителя 18 в уровни сигналов, поступающих на входы управления коммутатора 14, соединенныес ключами, ввода операций.Четырехвходовый элемент И 20 иинвертирующий управляемый инвертор21 служат для предотвращения прохождения на вход дешифратора 22 кодовкода цифры О, который в такой схемефазометра формируется на выходах инвертирующих мультиплексоров 8,10 и13 при отсутствии на их входахуправления сигналов ввода цифр, Последнее наблюдается...

Номер патента: 980017

Опубликовано: 07.12.1982

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/08

Метки: двухполупериодный, фазометр, цифровой

...совпадений в каждой соединенные с вто5 980 рыми выходами формирователей 1 и 2, с прямыми и инверсными выходами первого 5 (6) и второго 7 ( 8) триггеров и со входами первых 5 (6 ) триггеров, которые соединены с первыми выходами фор-мирователей 1 и 2 непосредственно (для первого триггера 5) или через четвертый элемент 27 совпадений (для первого триггера 6 во втором канале), который соединен с дополнительным ф триггером 28, соединенным с дополнительным элементом 29 совпадений, входы которого подключены к выходам первого 6 и второго 10 триггеров второго блока 4 деления частоты со сквозным переносом и выходу элемента 11 совпадений, а также восемь управляемых триггеров 30-37, соединенных с блоками 3 и 4 деления частоты со сквозным...

Номер патента: 980018

Опубликовано: 07.12.1982

Авторы: Демидов, Кудрявцев, Малов, Миронов, Симонтов, Тихонов

МПК: G01R 27/28

Метки: коэффициента, наблюдения, настройке, подавления, помех, приборов, селективных, усиления, усилительных

...О 1 и полезный сигнал Ое поочередно йодаются на входприбора 3. С выхода прибора 3 сигналы через аттенюатор 5, преобразователь 6, усилитель ПЧ и электронныйключ 9 подаются на входы первого ивторого каналов. Очередность прохождения преобразованных полезного сигнала О и суммы сигналов О д черезузлы 5, 6, 8 и 9 осуществляется синхронно с коммутацией ключей 2 и 9от триггера 7, синхронизируемогозадним фронтом пилообразного напряжения генератора 1, Полезный сигналОо с первого выхода ключа 9 поступает через элемент 10 задержки навход буферного усилителя 12. СигналО с второго выхода ключа 9 поступает непосредственно на буферныйусилитель 11. Затем сигналы О иОр пройдя соответствующие аттенюаторы 11 и 13 детектируются элементами 16 и...

Номер патента: 980019

Опубликовано: 07.12.1982

Автор: Демьянчук

МПК: G01R 29/02

Метки: дискретного, длительности, импульсов, электрических

...управляют началом и окончанием подсчета сигналов,поступающих через равные, заранеезаданные промежутки времени, а значение длительности определяют путемумножения числа подсчитанных сигналов на длительность одного промежутка времени в качестве подсцитываемых импульс используют импульсы,Ф рмируемые в результате логическойоперации И-НЕ над измеряемым импульсом и импульсом, получаемым при осуществлении операции И-НЕ и задерживаемым на время, равное или большеевремени нарастания фронта измеряемогоимпульса,На чертеже представлена структурная электрическая схема устройства,реализующего способ,Устройство состоит из . лементаИ-НЕ 1, счетчика 2 импульсов и элемента 3 задержки.Способ реализуют следующим образом.В исходном состоянии на...

Номер патента: 980020

Опубликовано: 07.12.1982

Авторы: Бер, Грешилов

МПК: G01R 29/02

Метки: гаусса, постоянной, спада, функции

...входом связанно го с выходом блока умножения, второй выход которого соединен с вторым входом% источника сигнала, а первый вход - с выходом первой линии задержки, входом подключенной к первому выходу источника сигнала, третий выход которого связан с входом второй, пинии задержки, выходом соединенной с входом блока возведения в квадрат. На чертеже предстаьлена структурная электрическая схема устройства.Устройство состоит из блока 1 управления, источника 2 сигнала, первой линии 3 задержки, блока 4 умножения, второй линии 5 задержки, блока 6 возведения в квадрат, блока 7 вычитания, первого 55 блока 8 деления, блока 9 смешения, блока 10 логарифмирования, второго блока 11 деления, запоминаюшего блока 12,где Х (Ц - функции Гаусса,) -...

Номер патента: 980021

Опубликовано: 07.12.1982

Автор: Володин

МПК: G01R 29/08

Метки: напряженности, поля, электрического

...заставить заряды колебаться между пластинами 4-4 . Вместо указанных электродов1можно использовать магнитные зеркала.Цель подобных устройств - в течениенескольких секунд удерживать заряды врабочем обьеме камеры.В скрещенных электрическом и магнитном полях частицы будут дрейфовать,45как показано на фиг. 3, Скорость дрейа определяется по формуле(в единицахГЕЙЧ -с - ,А ич.где С - скорость света;- напряженность электрического50поля;Я - напряженность магнитного поля,Поскольку частицы впрыскиваются вдольоси цилиндрической камеры, то дрейф 55будет происходить по ее радиусу и через некоторое время частицы достигнутодного из элементов кольцевого регист 1 4ратора 6. По тому, какой элемент регисгратора сработал, можно судить о направлении...

Номер патента: 980022

Опубликовано: 07.12.1982

Автор: Матуолис

МПК: G01R 29/12

Метки: неметаллических, характеристик, электростатических

...в рас втяжном узле 2 посредством держателей3 и ч, которые электрически изолированы от растяжного узла 2 высоковольтными изоляторами 5 и 6, Параллельно плоскости образца 1 установлен узел 7 возбуждения статическогоэлектричества с коронирующим электродом 8,который непосредственно соеди 2нен с индикатором 9 статического электричества.Узел 7 возбуждения статического электричества соединен с источником 10 высокого напряжения через блок 11 коммутации. Индикатор 9 статического электричества через первый пусковой блок 12 подключен к первому входу анализатора 13 временных интервалов, второй вход которого подключен через второй пусковой блок 11 и измеритель 15 электростатического поля к выходу зонда 16. Устройсто работает следующим образом.В...

Номер патента: 980023

Опубликовано: 07.12.1982

Автор: Федоров

МПК: G01R 31/08

Метки: линиях, места, повреждения, расстояния, электропередачи

...то в течение времени его выдержкиф,о (фиг. 3) на входах 1 и 2 второго элемента 20 И присутствуют отрицательные разрешаюшие сигналы, При этом второй элемент 20 И срабатывает и обеспечивает Сброс счетчика 21 в начальное состояние. В течение времени, примерно равного 0,04 с, обеспечивается заряд емкостей сглаживающих фильтров в блоках 8 и 9, а напряжения -Ки Кд 01 и 9 достигают значений, близких к установившимся. Под действием отрицательного сигнала, снимаемого с выхода элемента 11 времени, третий ключ 15 открыт, емкость интегратора 17 разряжена, а сигнал на его выходе отсутствует, При этом на выходе блока 18 компарации присутствует положительный сигнал, поэтому первый и второй ключи 13 и 14 закрыты. После истечения выдержки времени...

Номер патента: 980024

Опубликовано: 07.12.1982

Автор: Ченский

МПК: G01R 31/14

Метки: изоляции, прочности, электрической, электротехнических

...напроверяемое изделие 3. Причем блок10 сравнения выполнен так, что при 50 чена между проверяемым изделием и другим выводом вторичной обмотки силового трансформатора, параллельно которой включен делитель напряжения, средняя точка которого подключена к одному входу блока сравненияи че рез формирователь опорного напряжения к другому ее входу, выход блока сравнения через усилитель с регулируемым коэффициентом усиления и усилитель мощности подключен к первичной обмотке компенсационного трансФорматора.На чертеже приведена функциональная схема устройства для контроля электрической поочности изойяции электротехнических изделий. 5 1 О 15 и 25 зо 35 4 О 45 номинальном напряжении сети разностный сигнал на его выходе, а следовательно, выходной...

Номер патента: 980025

Опубликовано: 07.12.1982

Авторы: Бардин, Барнашов, Бартанов

МПК: G01R 31/26

Метки: отбраковки, полупроводниковых, приборов

...цель достигаетсятем, цто в устройство, содержащееблок преобразования обратного тока,реле времени, соединенное с первымвходом ключа, выход которого соединен с неинвертирующим входом операционного усилителя, выход которогочерез фильтр низких частот соединен 1 Ос первой схемой сравнения, блок опорных напряжений, выходы которого соединены с входами первой и второйсхем сравнения, выходы которых соединены с первым и вторым входами 15блока индикации, третий вход которого соединен с реле времени, схемууправления, выход которой соединенс входом реле времени, и элементпамяти, введен решающий блок, выход 20которого соединен с четвертым входом блока индикации, первый вход - свыходом фильтра низких частот, второйвход соединен с выходом...

Номер патента: 980026

Опубликовано: 07.12.1982

Авторы: Кизуб, Костылев, Кутузов

МПК: G01R 31/02, G01R 31/303

Метки: генератор, импульсных, сигналов

...сигнал на вторую дифференцирующую цепь 4, через элемент 6 НЕ поступает инверсия этого сигнала.Элементы дифференцирующих цепей .355 и 4 выбраны таким образом, чтобы на выходе формировать по отрицательному фронту входных импульсов узкие импульсы низкого логического уровня. Так как на дифференцирующие цепи 3 и 4 поступают инверсные сигналы, то первая дифференцирующая цепь 3 формирует импульсы по переднему фронту импульсов на выходе селектора 15, а вторая дифференцирующая цепь по заднему фронту этих импульсов,Импульсы низкого уровня, сформированные первой 3 и второй 4 дифференцирующими цепями, поступают на входы инверторов 5,18 и 7,19, При поступлении имп льсов низкого уровня на входы инверторов 18 и 19 их выходные транзисторы...

Номер патента: 980027

Опубликовано: 07.12.1982

Авторы: Калнин, Мялик, Рыжов, Савинова

МПК: G01R 31/28

Метки: систем, электронных

...о состояниивыдачи на него запланированного воздей- соответствующих элементов устройстваствия, и выдает его через контроллер 6 автоматического контроля и объекта контна регистр 10, Если коды на входах эле- Роля следующим образом; элемент ИЛИмента 14 эквивалентности не совпадают, 52 - ОК в состоянии Не норма; элето ЭВМ 2 формирует дополнительно кодо.-1 З мент ИЛИ 55 - устройство контроля ввое сообщение, соответствующее эталонно- состоянии "Норма"; элемент ИЛИ 60 - ОК,му состоянию объекта контроля при условии в состоянии "Норма; элемент ИЛИ 61выдачи на него воздействия, соответствуь ОК, коммутатор 1, шифратор 3 в состоящего контрольному коду, зарегистрирован- нии "Неопределенность"; элемент 62 ИЛИному шифратором 3, и выдает его через ф...

Номер патента: 980028

Опубликовано: 07.12.1982

Авторы: Бабий, Гусев, Жихарев, Иванов, Потапов, Улитенко

МПК: G01R 31/30

Метки: аппаратуры, испытаний, надежность, радиоэлектронной, узлов, ускоренных, элементов

...соответствии с заданным законом распределения осушествйяет случайно-циклическое подключение испытуемого объекта к блоку 17 питания. Одновременно с генератора 2 случайных импульсов сигналы с заданным законом распределения дйитейьнос-тей между ними поступают на счетчик 4 циклов и суммарной наработки и на дополнительный программный блок 6,который в соответствии с сигналами генератора 2 случайных импульсов и заданной программой определяет режимы и длительности дополнительных возмущающих воздействий на испытуемый объект 15. 5Эти возмущающие воздействия реализуются блоками 9-13, что ужесточаетрежим испытаний и максимально приближает его к условиям реальной эксплуатаОции.Одновременно с запуском генератора2 случайных импульсов блок 1 управления...

Номер патента: 980029

Опубликовано: 07.12.1982

Авторы: Самарцев, Туз

МПК: G01R 31/316

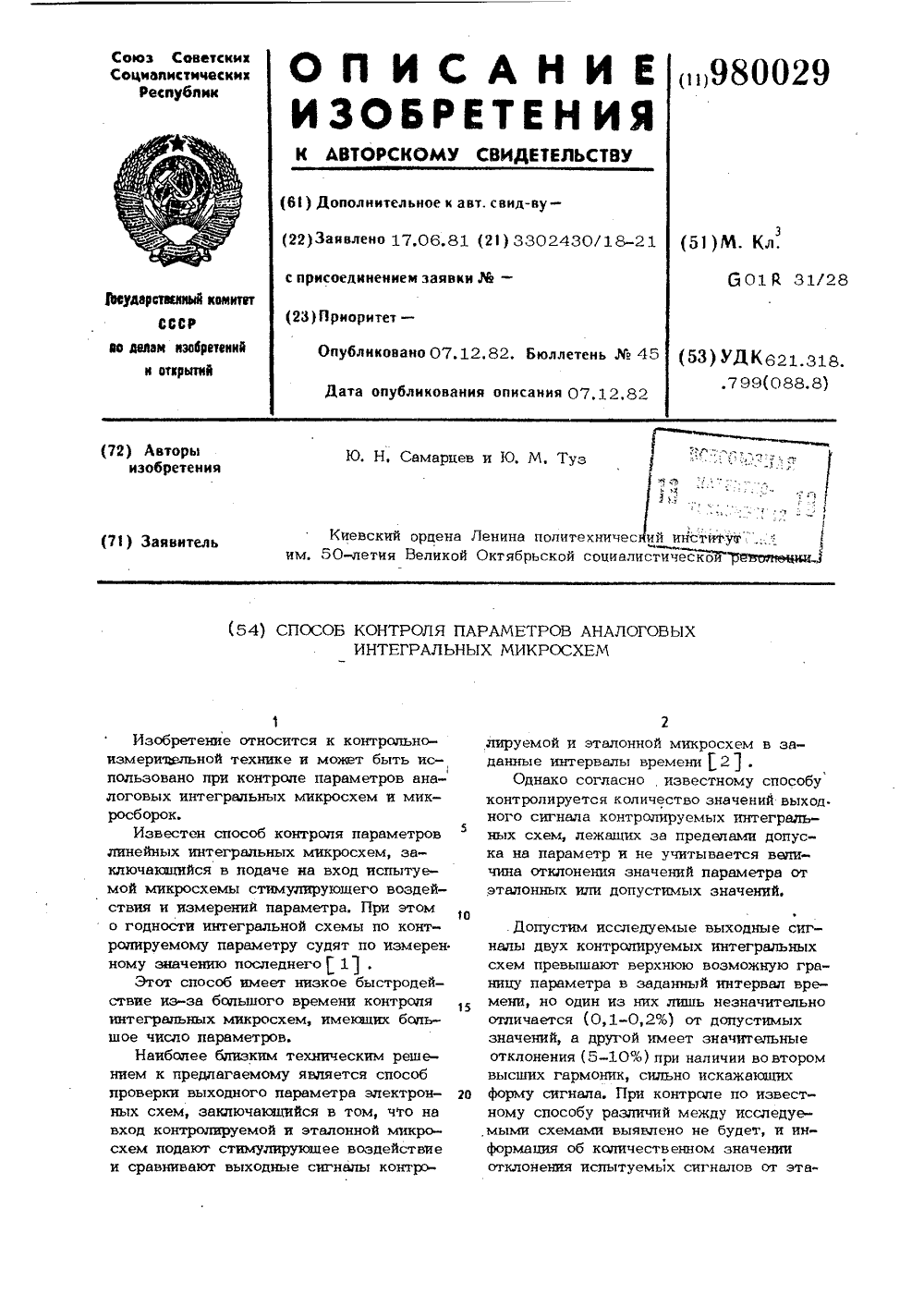

Метки: аналоговых, интегральных, микросхем, параметров

...выходных сигналов постоянными и равными соответсто Хй+)и Х(+)Как видно из графиков на фиг, 2 дпяинтервалов М, в которых мгновенные значения выходного сигнала К контролируемой схемы превышают мгновенные значения выходного сигнала Х р Я) эталонной схемы, т.е. Х И) ) Хэ й) (например, щтя 1=К, т.е. д) вероятность Р превышения случайным сигналом Х Хзначения Х И) = Х Йк),равного значению 33выходного сигнала контролируемой схемы в интервале д 1 в момент выборки равиа величине9 9800 случайных сигналов 11. Импульсы с формирователя 12 поступают на стробирующий вход компаратора 9, и одновременно списывают содержимое счетчика 13. Если в момент прихода импульса на стробирующий вход компаратора 9, случайный сигнал с выхода умножителя 10 больше...

Номер патента: 980030

Опубликовано: 07.12.1982

Авторы: Войтович, Королев, Сосницкий

МПК: G01R 33/035

Метки: базой, градиентометр, переменной

...индуктивности второго сверхпроводящего квантового40интерференционного детектора.На чертеже представлена схема градиентометра с переменной базой.Градиентометр с переменной базой содержит сверхпроводяший квантовый интерференционный детектор (СКВИД) 1, сверх 45проводящий квантовый интерференционныйдетектор (СКВИД) 2, усилители 3 -5,фазовый детектор 6, элемент 7 фиксации,компаратор 8, приемные катушки 9 и 10,первый резистор 11, переменный резистор 12, резисторы 13 - 16, внешние катушки 17 - 21 индуктивности СКВИДов,интегратор 22, генератор 23 тока,склоне характеристики,При достижении током питания критического значения на интерферометре скачком появляется напряжение, которое поступает на усилитель 4, Выходной импульс усилителя 4 первого...

Номер патента: 980031

Опубликовано: 07.12.1982

Авторы: Кугаевский, Лукашенок

МПК: G01R 33/12

Метки: пермеаметр

...8, Внутри полуцилиндра 7расположен коаксиальный измерительный контейнер для испытуемого образца 9 ферромагнетика, в частности вформе тороида, состоящий из поперечного набора коаксиальных секций 10( на фиг.1, для примера, показан случай, когда число этих секций равночетырем), которые выполнены с возможностью вращательного выдвижения( поворота) из полуцилиндра, для чегошарнирно укреплены на одной его стороне, и Фиксации на диаметральнопротивоположной стороне при помощибарашков 11, Внутренний диаметр части 12 наружного электродаи наружной части 13 внутреннего электрода5 в каждой из секций 10 коаксиального измерительного контейнера равны,соответственно, наружному и внутреннему диаметру испытуемого образца 9 определенного типоразмера....

Номер патента: 980032

Опубликовано: 07.12.1982

Авторы: Кугаевский, Лукашенок

МПК: G01R 33/16

Метки: высокочастотный, пермеаметр

...обмотки последовательносогласно, в результате которого происходит разбаланс измерительногомоста 16. Вливая через отверстие13 во внутреннее пространство внешнего коаксиального цилиндра 9 ферромагнитную жидкость 12 добиваютсявосстановления равновесия измерительного моста 16, фиксируемого по егоиндикатору, при этом по объему необходимой для этого Ферромагнитной жидкости 12, магнитные свойства которойизвестны, определяются магнитные показатели испытуемого ферромагнитногообразца 10.Таким образом, предлагаемому пермеаметру присуща высокая точность измерения магнитных характеристик ферромагнитетиков, благодаря тому, чтоон является дифференциальным и позволяет реализовать нулевой метод измерения. При этом, учитывая высокуюрабочую...
