G01R 29/12 — для измерения электростатических полей

Наглядное пособие для определения величины напряженности электрического поля

Загрузка...

Номер патента: 65756

Опубликовано: 01.01.1946

Автор: Ханов

МПК: G01R 29/12

Метки: величины, поля, напряженности, пособие, электрического, наглядное

...При этом напряженность поля в исследуемой точке местности опрецеляют с попющьто вспомогательной вертикальной масштабной стойки,снабженной логарифмической шкалой напряженности поля, путем установки основной вертикальной стойки на географической карте над точкой местоположения рациопередатчика и проволоки (или пластины) над исследуемой точкой местности.Для определения величины взаимных помех двух радиопередатчиков применяют две стойки с кривыми Вандер-Поля.Сугиность изобретения поясняется чертежом, на котором дан эскиз предлагаемого наглядного пособия.Пусть дана карта нужного масштаба. В точке расположения радиопередатчика укрепляют стойку 1, периендикуляриую к плоскости карты; на этой стойке нанесена ижкала мощностей радиопередтатчтт...

Индикатор электрических колебаний высокой частоты

Загрузка...

Номер патента: 69809

Опубликовано: 01.01.1947

Автор: Грибский

МПК: G01R 29/12

Метки: высокой, электрических, частоты, индикатор, колебаний

...осуществляется емкостная связь между пластинкой 7 и витками одного из концов катушки 3. При резонансе на катушке ус навливается стоячая волна с пучностью тока в середине и пучностями напряжения по концам. При этом на катушке укладывается половина волны аналогично тому, как это имеет место в прямолинейном симметричном вибраторе. Для обнаружения момента резонанса катушка16569809 актор В ист помещена в атмосферу какого-либо инертного газа, находящегося под весьма малым давлением. В момент резонанса, благодаря высоким значениям напряжения на концах катушки 3, в разреженном газе возникает свечение между катушкой и лентой 4, достаточное для визуальной регистрации. Так как на катушке, помимо основной волны, будут устанавливаться и волны...

Способ и устройство для измерения напряжения электрических полей

Загрузка...

Номер патента: 77205

Опубликовано: 01.01.1949

Автор: Верхе

МПК: G01R 29/12

Метки: электрических, полей

...от напряженности электрического поля. Следовательно, емкость такого конденсатора будет функционально связана с напряженностью исследуемого электрического поля, Если указанный измерительный кондснсатор-зонд использовать в качестве элемента какой-либо колебательной цепи (контур, гете- родин и т. д.), то резонансная частета этой цепи будет также известной функцией напряженности измеряемого поля. В виде частного примера предлагается измерительная схема, состоящая из первого гетеродина, в контур которого включен вышеописанный измерительный конденсатор-зонд, и второго гетеродина, стабилизированного по частоте. Колебания обоих гетеродинов подаются на какой-либо нелинейный элемент, выделяющий частоту, биений; измерения частоты биений должны...

Способ повышения чувствительности электронно-лучевого электрометра

Загрузка...

Номер патента: 78947

Опубликовано: 01.01.1949

Автор: Курбатов

МПК: G01R 29/12

Метки: чувствительности, электрометра, повышения, электронно-лучевого

...с электростатическим управлением. Электронный луч, сфокусированный обычным способом, падает на стенку трубки, где расположены два собирающих электрода 4 и б, Напряжение, подаваемое с генератора 6 на горизонтальные отклоняющие36 своа. Выпуск ь и. ь 1950 с. пластины, засгавляег электронный луч,пробегать по каждому собираюцему электроду в течение полу- периода. Собирающие электроды разделены щелью под углом к вертикали.Появление заряда на клемме 2 вызывает появление поля между вертикальными отклоняющими пла стинами 2 и 3. Поле отклоняет луч так, что на одном электроде он будет находиться дольше, чем на другом. Эта разница при малых отклоне ниях луча прямо пропорционагльна разности потенциалов на вертикальных пластинах. Полученные импуль сы...

Устройство для измерения напряженности электрического поля

Загрузка...

Номер патента: 90151

Опубликовано: 01.01.1950

Автор: Имянитов

МПК: G01R 29/12

Метки: напряженности, электрического, поля

...изобретения поясняется чертежом, В устройство ь;одят электростатический генератор, выполненный в виде измерительной пластины - электрода 1, которой сообщается колебательное движение электромагнитом 2, питаемым от лампового генератора 3, ц измерительный прибор 4, включенный через усилитель 5. Перед цзмерцтел.ной плстиной 1 помешеца згзе,енная сетка 6, ооусавлцваюшая резкий спад напряжец Е исследуемого поля, т. с. прсвращаюшая раьцомерное электрическое поле в церавномсрцое.Вибрация измерительной пластины 1 в неравномерном электрическом поле за сеткой 6 влечет за собой изменение напряжения ца вкоде усилителя. Показания измерительного прибора 4 ца выкодс усилителя пропорциональны амплитуде подаваемого на вод напряжения, т. е...

Устройство для измерения напряженности электрического поля

Загрузка...

Номер патента: 86672

Опубликовано: 01.01.1950

Автор: Имянитов

МПК: G01R 29/12

Метки: электрического, напряженности, поля

...пластина 1, покрытая пласт сегпетоэ 11 ектрика, вносится в элект 1)и еское ио;Ее Е, иаи 1)я)к которого следует измерить, Измерительная пластинка 1 соедицеи лптелем 3, на выходе которого установлен электроизмерптельны бор 4,От низкочастотного генератора 5 на вспомогательные электроды 6, приложенные к пластине 2, подается переменное нае 1 ряженпе с частотой г, меньше критической (при которой уже сказывается инерционность сегнетоэлектрик). При этом значение диэлектрической проницаемости сегиетоэлектрика будет меняться с двоПо частотой (2). Зпа 1 еппе пэ- меряемОЙ напряженности ио.1 я у ИОВе 1)хиОСТИ сеГиетоэлектрпка также оудет меняться с частотой 21, и иа Входе уси)и 1 теля появ)Ется сигнал, пропорциональный по величине...

Способ определения потенциала в данной точке электрического поля

Загрузка...

Номер патента: 118897

Опубликовано: 01.01.1959

Авторы: Лопатин, Костенко

МПК: G01R 29/12

Метки: поля, данной, точке, электрического, потенциала

...изображена схема зонда для осуществления предлагаемого способа,Для определения потенциала в данной точке поля, образующегося вокруг коронирующего электрода 1, в нее помещают зонд 2, в цепь которого последовательно включен конденсатор 3. Второй конец цепи зонда подсоединяют к земле (если хотят определить потенциал в данной точке поля по отношению к земле) либо к тому электроду, по отношению к которому ищут распределение потенциала поля.При проведении опыта вначале определяют ток проводимости в цепи зонда без конденсатора, а затем последовательно с зондом включают конден"атор 3 известной емкости и определяют ток и время заряда конденсатора, После этого производят вычисление потенциала в данной точке по известным формулам...

Устройство для определения степени электризации порошкообразных и жидких изоляционных материалов

Загрузка...

Номер патента: 122545

Опубликовано: 01.01.1959

Авторы: Ибраев, Раковщик

МПК: G01R 29/12, G01R 31/00

Метки: изоляционных, порошкообразных, степени, электризации, жидких

...виде прямоугольного корпуса 1 или закрыизоляционного материала, внутри которой вращается ческий ротор 2, служаший одним из электродов. В каектрода используется металлическая обкладка 3, поеннюю часть корпуса, Корпус 1 наполняется порошко 1 лическим материалом или жидкостью, которые соприщимся ротором подвергаются электризации трением. ый частицами испытуемого материала может быть омоши электрометра, присоединенного к электродам ессе испытания привод 1 о вращение электролв Устройство втой коробки иззубчатый металличестве второго элкрывающая внутробразным немета 1касаясь с вращаюЗаряд, накопленнопределен при пустройства.Ротор 2 в пр.гателем 4. лектр и тре ращаю ытого абже ия в отора изации порошко. - нии о металл отщийся зубчатый корпуса,...

Электростатический флюксметр

Загрузка...

Номер патента: 123257

Опубликовано: 01.01.1959

Авторы: Шварц, Имянитов

МПК: G01R 29/12

Метки: флюксметр, электростатический

...Это напряжение возникает под действием зарядов, индуцированных электрическим полем.На чертеже изображена принципиальная схема предлагаемого флюксметра.Измерительная пластина 1 электростатического флюксметра, воспринимающая измеряемый потенциал, выполнена в виде звездочки, сделанной из проводящей сетки, Под ней на некотором расстоянии размещена заземленная сплошная металлическая пластина 2. Над измерительной пластиной вращается экранная пластина 3 в виде звездочки (подобной по форме измерительной пластине), также выполненная из ме. таллической сетки. Эта пластина при своем вращении преобразует измеряемый потенциал в переменное наппяжение.Подбирая размеры ячеек сетки, из которой сделаны пластины 2 и 3, и диаметр проволоки сетки,...

Устройство для определения степени электризации порошкообразных и жидких изолирующих материалов при их взаимодействии с жидкостями и газами

Загрузка...

Номер патента: 131833

Опубликовано: 01.01.1960

Автор: Ибраев

МПК: G01R 29/12

Метки: жидкостями, газами, порошкообразных, взаимодействии, электризации, степени, изолирующих, жидких

...струи в жидкость, наполовину заполняющую сосуд 4, выполненный из изоляционного материала, сопровождается поднятием в свободное пространство значительного количества мелких брызг. Этп брызги потоком сжатого воздуха, поступающего из резервуара б, направляются через металлическую сетку б и вентиль 7 в атмосферу. Вследствие того, что брызги при захвате ионов воздуха получают заряд одного знака, а основная масса жидкости имеет заряд другого знака,131833описываемое устройство действует подобно конденсатору, у которого одна обкладка образована металлической пластинкой 8, соединенной с сеткой б, заряжаемой частицами жидкости в потоке проходящего воздуха, а другая обкладка образована металлической сеткой 9, заряжаемой основной массой...

Зондовая головка прибора для вычерчивания траектории частиц в электрическом и магнитном полях

Загрузка...

Номер патента: 136800

Опубликовано: 01.01.1961

Автор: Блейвас

МПК: G01R 29/12

Метки: частиц, электрическом, зондовая, вычерчивания, полях, головка, магнитном, траектории, прибора

...уравнению Пуассона вида1 ЛАтр=к Посколькунеобходимо ньх услови ляющей везондовой г чальные условия частицы, то нет поля Атр при изменении начальт процесс моделирования состав- поля посредством предлагаемой ение не входят ть распределен ного раз ускор иала магнитно в это уравсти изменяй, Этовомктор-потеноловки.ая головкаугпам кваповерхност имеет пять платиновых зондов. Четыре зонда раз драта и один в его центре. Угловые зонды снимаюэлектролита ванны напряжения, пропорциональ Зонд.омещены попопарно с Предлагаемая зондовая головка прибора для вычерчивания траектории частиц в электрическом и магнитном полях является новой и позволяет моделировать уравнения, в которые не входят начальные условия частицы. Исключение начальных условий из...

Способ измерения напряженности электрического поля

Загрузка...

Номер патента: 140495

Опубликовано: 01.01.1961

Автор: Иванов

МПК: G01R 29/12

Метки: электрического, поля, напряженности

...ультразвуковых колебаний, возбуждяеустановленного на нем излучателя колебаний и восприником этих колебаний, также установленным на по е сегнетоэлектрика. Гпо помещае которого щийся на пряж поглоще мыхс п нимаемь верхнос Известные спо сеносуществляются с всегнетоэлектрика, нядуемого поля.В описываемом способе, основанном на использовании сегнетоэлектрика, помещенного в измеряемом поле, значение электрического поля определяют по изменению степени поглощения в сегнетоэлектрике ультразвуковых колебаний, возбуждаемых с помощью установленного на нем излучателя колебаний и воспринимаемых приемником этих колебаний. Осуществление описываемого способа, согласно изобретению, обес. печивает в ряде случаев повышение точности измерения.На чертеже...

154939

Загрузка...

Номер патента: 154939

Опубликовано: 01.01.1963

МПК: G01R 35/00, G01R 29/12

Метки: 154939

...от ближайших предметов. При этом необходимо иметь возможность изменять расстояние Я от центра шара 1 до референц-точки датчика б градуирусмого приоора 7, соблюдая условием(о.154939Для заряда шара 1 до напряжения (1 применяют зарядное устройство 3. Напряжение на шаре измеряют прибором 4.Поле, создаваемое шаром 1 радиуса г в референц-точке датчика б градуируемого прибора 7, помещенного на расстоянии Я от центра шара, считают эталонным.Потенциал У и напряженность Е определяют по формулам:УУЕ=где в - диэлектрическая постоянная.Если известно, что данный тип прибора 4 измеряет потенциалы (напряженность), то градуировку ведут по сопоставлению эталонны.; значений потенциалов У (эталонных значений напряженности Е) и отклонения и стрелки прибора...

Устройство для измерения величины пьезомодуля керамических элементов

Загрузка...

Номер патента: 175540

Опубликовано: 01.01.1965

Автор: Беньковский

МПК: G01R 29/12

Метки: элементов, величины, пьезомодуля, керамических

...мембраны прикреплен держатель 10 трех эталонных образцов 11,20 При такой конструкции держателя в верхней его части не возникает паразитных изгибных колебаний. Для устранения тех же колебаний и в исследуемом элементе 12 на верхнюю часть держателя 10 нанесена эластичная25 прослойка 13, на которой этот элемент крепится,Соединение исследуем ерительной схемой осущтактным устройством (30 рое состоит из рычагащегося на оси 15, контактной иглы 1 б и возвратной пружины 17, создающей через рычаг 14 слабый нажим на иглу 16.Напряжение с делителя 18 на исследуемый элемент 12 подается с помощью контактного устройства, которое состоит из поворотной ручки 19, дужки 20 и подпружиненной иглы 21. Поворотом ручки 19 устанавливается контакт с...

200664

Загрузка...

Номер патента: 200664

Опубликовано: 01.01.1967

МПК: G01R 29/12

Метки: 200664

...пластин. Поэтому при включе нии генератора кнопкой 15 измеряемый сигнал, фаза которого зависит от знака потенциала, складывается или вычитается от опорного сигнала той же частоты, что и отмечается стрелочным индикатором. При нажатии 15 кнопки 1 б стрелочный индикатор показываетнапряжение источника питания 11,В модуляторе другой модификации измерителя зарядов вместо микродвигателя применяется пружинный механизм.20 Предлагаемый измеритель зарядов выполнен в виде компактного блока с автономным питанием. В его цилиндрической части 18 расположены датчик поля с роторным модулятором, стрелочный индикатор, а между ними - 25 все элементы схемы, за исключением источника питания, размещенного в рукоятке 19.Показания прибора зависят от...

Устройство для измерения напряженности электрического поля

Загрузка...

Номер патента: 203781

Опубликовано: 01.01.1967

Авторы: Бальчитис, Лазаускас, Здание, Петрушк

МПК: G01R 29/12

Метки: электрического, напряженности, поля

...обладает известными нелинейными свойствами, то при его возбуждении напряжением угловой частоты ь, его диэлектрическая проницаемость и, следовательно, емкость будет изменяться с частотой, равной 2 со. При отсутствии постоянного поля и симметрии балансной схемы ток двойной частоты в индикаторной цепи, состоящей из линейного конденсатора 4 и полосового усилителя 5, не возникает. Если же систему из двух сепнетоэлектрических пластинок внести в постоянное измеряемое электрическое поле напряженности Е:, то благодаря поляризации сегнетоэлектрических пластинок по несимметричной кривой, в индикаторной цепи появится сигнал, имеющий частоту 2 о, величина которого будет функцией измеряемой напряженности электрического поля Е:. После...

Ламповый электрометр

Загрузка...

Номер патента: 205892

Опубликовано: 01.01.1967

Авторы: Грибанов, Фесенко

МПК: G01R 5/28, G01R 29/12

Метки: ламповый, электрометр

...Мощность накала у них небольшая, меньше мощности накала электро- метрических ламп. Ввиду этого, а также большой удаленности анода от катода, термо- и фотосоставляющие входного тока (тока анода) оказываются весьма малыми.Для уменьшения как токов утечки, так и входной емкости, стержневую лампу помещают в выносной пробник с охранным кожухом, наносят на нее охранное кольцо и через цепь обратной связи подводят напряжение, почти равное входному (измеряемому).Входной каскад электрометра построен на одной лампе с общим электронным потоком, включая нагрузку между второй и третьей сетками. Нагрузкой пентода 1 является колебательный контур, настроенный на частоту модуляции, состоящий из емкости И и трансформатора 14. С обмотки связи модулированный...

234484

Загрузка...

Номер патента: 234484

Опубликовано: 01.01.1969

МПК: G01R 29/12

Метки: 234484

...зондом.Г 1 рсдлагасмый ш 5 дикатор отличается от извсстиык тем, что зонд выполнен в гиде полоски п;5 сночного слоя телпурида кадмия, введенной в волновод.Зто позволяет расширить динамический диапазон индицируеъык зОщиостей, д также измерять напряженность электрического СВе 1- поля и длину во,ись СВ 1-колсбапи 5 ., в волн оводе.1.1 а черте 5 ке скс 5 атически изооражен предлагаемый индикатор.Индикатор состоит из отрезка волновода 1 и датчика 2 напряже;ности СВЧ-поля, выполненного в виде узкой (Я 1 5 ь 5) полоски тонкого слоя теллурида кадмия, нанссенного на диэлектрическую подложку 3 под углом 10 - 80, прогретого в парах Сс и имеющего омические контакты 4. Под действием СВЧ-поля на датчике возникает постоянная э.д.с., пропорциональная...

Способ определения поверхностной напряженности электрического поля

Загрузка...

Номер патента: 248076

Опубликовано: 01.01.1969

Авторы: Иванов, Мартынов

МПК: G01R 29/12

Метки: электрического, поверхностной, поля, напряженности

...также повышаетточность измерения благодаря снижению искажений поля.Это достигается тем, что величину напряженности поля определяют по .интенсивностисветовой вспышки, возникающей при электрическом пробое между заряженной поверхностью и приближающейся к ней свободнойчастицей,Когда поле Е над поверхностью электродаоднородно в области, превосходящей размеры частицы, максимальная напряженностьэлектрического поля Ел между проводящейсферической частицей радиуса г и электродом определяется выражениемЕА - (рА (х 1 г) д/4 леог 2+Яхг) Е,где д - заряд частицы;х - расстояние от частицы до поверхности электрода;е, в диэлектрическ пр5 куума в системе;о,; ф - функции, резко возрастающие суменьшением расстояния.Как только ЕА достигает значения пробивной...

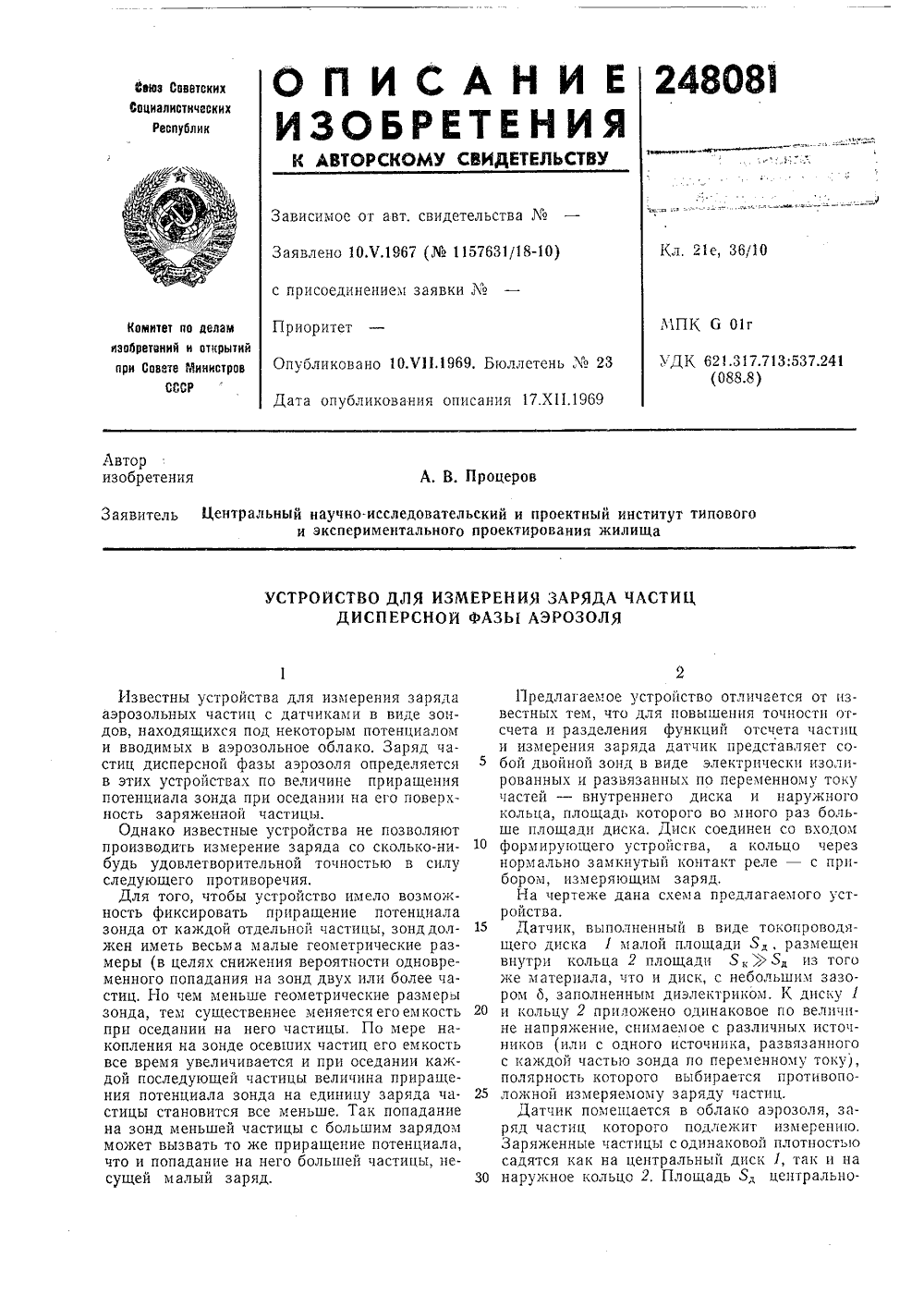

Устройство для измерения заряда частиц дисперсной фазы аэрозоля

Загрузка...

Номер патента: 248081

Опубликовано: 01.01.1969

Автор: Процеров

МПК: G01R 29/12

Метки: частиц, заряда, дисперсной, фазы, аэрозоля

...развязанного с каждой частью зонда по переменному току), полярность которого выбирается противоположной изхлеряемому заряду частиц.Датчик помещается в облако аэрозоля, заряд частиц которого подлежит измерению. Заряженные частицы с одинаковой плотностью садятся как на центральный диск 1, так и на наружное кольцо 2, Площадь 5 д цептрального диска достаточно мала для того, чтобы можно было производить подсчет числа приращений потенциала при попадании на него каждой отдельной частицы. Кольцо 2 площади 5 ц5 д получает заряд от ббльшего колччества частиц, оседающих на нем. Величина этого заряда фиксируется измерителем 3 заряда, шкала которого проградуирована с учетом масштаба в единицах заряда одной частицы, При попадании на диск 1...

280660

Загрузка...

Номер патента: 280660

Опубликовано: 01.01.1970

МПК: G01R 29/12

Метки: 280660

...материала, шайбы 2 из изоляционного материала с высоким удельным сопротивлением, 5 металлического электрода 3, высокоомногосопротивления 4, через которое электрод 8 замы 1 ается па зевтлю. Корпус с помощью электрон 11 ого ключа б также замыкается на землю.Датчик работает следующим образом.10 Под воздействием внешнего электростатического поля в корпусе разделяются заряды. При пх равновесии поле внутри датчика отсутствует, если корпус не замкнут на землю. Однако прп быстром замыкании корпуса на землю 15 поле проникает внутрь датчика, и через сопротивление 4 протекает импульс тока, создавая на 1 геы иыпулье напряжения, пропорциональный напряженности внешнего поля. Полярность импульса напряжения зависит от поляр ности напряженности....

Способ измерения потенциального рельефа на электрофотографических слойхвсесоюзнаяшгнтнй-. -“-

Загрузка...

Номер патента: 320788

Опубликовано: 01.01.1971

Авторы: Бойцов, Сандалов, Ленинградский, Тазенков

МПК: G01R 29/12, G03G 17/00

Метки: слойхвсесоюзнаяшгнтнй, потенциального, рельефа, электрофотографических

...искажения измерения,Для устранения указанного недоста предлагаемому способу используется вижный электрод, а переменный сигнал стоянии между неподвижным измерительным электродом и поверхностью слоя обращается в нуль, так как емкость системы измерительный электрод-слой остается постоянной.Непосредственно перед измерением элекгрофотографический слой заряжается и экспонируется (засвечивается) чередующимися участками с равным шагом.Для получения переменного сигнала на неподвижном измерительном электроде периодически засвеченный слой равномерно перемещают относительно измерительного электрода.Способ осуществляется следующим образом.Электрофотографический слой заряжается с помощью зарядного устройства (путем применения коронного разряда)....

Способ определения отношения амплитуд двух ил1пульсов

Загрузка...

Номер патента: 322732

Опубликовано: 01.01.1971

Авторы: Средств, Всесоюзный

МПК: G01R 29/12

Метки: ил1пульсов, двух, отношения, амплитуд

...относится к области импульсной измерительной техники и предназначено для определения отношения амплитуд двух импульсов, например при ультразвуковом контроле качества материалов.Известные способы определения отношения амплитуд .двух импульсов путем сравнения экспоненциально спадающего напряжения, начальное значение которого пропорционально амплитуде одного из импульсов, с опорным напряжением, не обеспечивают достаточно высокой точности и надежности измерений.В:предлагаемом способе в качестве опорного напряжения используют квазипостоянное напряжение, пропорциональное амплитуде второго импульса, и по временному интервалу между началом спада экспоненциального напряжения и моментом равенства сравниваемых напряжений судят об...

Способ измерения электростатического зарядана нити

Загрузка...

Номер патента: 297930

Опубликовано: 01.01.1971

Авторы: Песн, Всесоюзный, Галкина, Гефтер

МПК: G01R 29/12

Метки: зарядана, электростатического, нити

...на уточной нити, что приводит к повышенной обрывности по утку из-за залипания нити в коробке челнока, а также к созданию неравномерности натяжения.Известный способ измерения электростатического заряда на нити заключается в том, 10 что нить перемещают через емкость Фарадея и измеряют накопившийся заряд.Для повышения точности измерения в предлагаемом способе скорость перемещения нити соответствует скорости перемещения челнока, 15 а длина нити соответствует длине прокидки Способ осуществляют следующим образом.Со шпули челнока, помещенного в устройство для регистрации электростатического за ряда, представляющее собой емкость Фарадея, выводится нить длиной, равной длине прокидки утка, со скоростью движения челнока на ткацком станке. При...

Способ определения распределения электрических зарядов инструмента

Загрузка...

Номер патента: 312214

Опубликовано: 01.01.1971

Авторы: Василевска, Лаутнер, Ивановский

МПК: G01R 29/12

Метки: распределения, инструмента, электрических, зарядов

...инструмента в роцессе механической обработки материала. Предмет изобСпособ определения расп ческих зарядов инструмент ции их по граням инструме тем, что, с целью измерения ственно в момент механиче проводящих ток материало деляют на элементы диэлек от станины и измеряют эл каждого элемента при помо приборов. етен Известен способ определения распределенияэлектрических зарядов инструмента путем регистрации их по граням его не обеспечиваетизмерения зарядов непосредственно в моменгмеханической обработки непроводящих токматериалов.Предлагаемый способ позволяет устранитьуказанный недостаток. Достигается это тем,что инструмент разделяют на элементы диэлектриком, изолируют от станины и измеряют 10электрический заряд каждого элемента...

Прибор для определения абсолютной величины сил зеркального отображения в поле коронного разряда, прижимающих волокно к опорной поверхности

Загрузка...

Номер патента: 318333

Опубликовано: 01.01.1971

Авторы: Кумекин, Куликова, Радовицкий, Просвирин

МПК: G01R 29/12

Метки: отображения, сил, прибор, волокно, абсолютной, поле, величины, разряда, коронного, поверхности, прижимающих, зеркального, опорной

...барабана, связанный через усилитель с осветителем поля наблюдения отрыва волокон.На чертеже показан предлагаемый прибор. ЗО На валу 1, приводимом во вращение от электродвигателя 2, укреплен барабан 8, концентрично которому расположены коронирующие электроды 4, питаемые от источника 5 высокого напряжения. На другом конце вала нанесена риска, от которой при вращении вала датчик б числа оборотов барабана подает сигнал через усилитель на стробоскоп 7 с осветителем 8 поля наблюдения отрыва волокон. При подаче высокого напряжения на коронирующий электрод возникает коронный разряд, а через барабан проходит ток, фиксируемый мпкроамперметром 9.Испытуемое волокно помещают на поверхность барабана 8, Оно прижимается к поверхности силами...

Установка для исследования электростатических характеристик синтетических покрытий

Загрузка...

Номер патента: 328392

Опубликовано: 01.01.1972

Авторы: Ткачев, Бортник, Шихов

МПК: G01R 29/12, G01R 5/28

Метки: синтетических, характеристик, покрытий, исследования, электростатических

...на образце и электроде трения, имеющих разную полярность через границу контакта.Параллельно держателю образца установлен набор 10 емкостей, каждая из которыхсоответствует удельной распределенной емкости образца в каких-то определенных, реальных условиях его эксплуатации. Например, диэлектрическая проницаемость этого бетона Ц 0,05 пф/см - при использовании двадцати- миллиметровой бетонной подушки, лежащей непосредственно на земле; Ц 0,02 пф/см - при использовании деревянного настила, лежащего на лаге диаметром 15 см;Ц 0,8 - 0,9 пф/см - при укладке покрытия на металлические плиты или заземленную сетку и т. п.Измерительная цепь состоит из металлической обоймы 2 образца, одной из емкостей набора 10, измерительного прибора 11 и...

Устройство для определения

Загрузка...

Номер патента: 334651

Опубликовано: 01.01.1972

Авторы: Бондарь, Баклыгин, Попов

МПК: H05F 3/00, G01R 29/12

...10 причем мишень с экраном и разгоцочный кдцял расположены внутри заземленного кожуха с воронкой, снабженной разгрузочным клапаном.Устройство содержит иитдтель 1 для за Грузки металлических иариков различивкразмеров и их подачи, например пцевмотраиспортом, в металлический здземлеииый разгоцочшяй капал 2, исключающий возможность зяряжеиия и 5 ярцков; испытывяемыи материал 20 в виде вращающейся или подвижной мишени:); металлический экртц 4; регцстриру 50 щци прибор, например осциллограф, с интегрируюпей /(С-цепочкой 5.Вь 5 летд 5 из рязГОцочцОГО кяидлд, иарики 25 уддряются в материал, плотность зарядов цдкотором необходимо определить, В момент контакта шарика с мишенью из диэлектриче- скоГО ъЯтериялд цд К 05 ггдктиру 10 ццх поверхностях...

Измеритель потенциалов поверхностей

Загрузка...

Номер патента: 340977

Опубликовано: 01.01.1972

Автор: Корнеев

МПК: G01R 19/00, G01R 29/12

Метки: измеритель, поверхностей, потенциалов

...электризации и промышленности.Известен измеритель потенциалов поверхностей, содержащий чувствительный электрод, подключенный ко входу катодного повторителя, и экран, расположенный между поверхностью и чувствительным элактро 1 дом.Предлагаемый измеритель потенциалов поверхностей отличается от известного тем, что экран вьпполнен неподвижным и соедвнен с корктусом измерителя через ключ. Это позволяет,повысить точность измерения.,На чертеже представлена блокчсхема предлагаемого измерителя потенциалов поверхностей,Измеритель содержит чувствителыный электрод 1, подключенный ко входу катодново повторителя 2, экран 8, расположенный между чувствительным электродом 1 и исследуемой поверхностью 4 и соединенный через ключ 5 с корпусом...

Измеритель электрических зарядов на поверхности движущихся материалов

Загрузка...

Номер патента: 355582

Опубликовано: 01.01.1972

Авторы: Гусев, Личман, Лихобабенко, Баскаков, Кузнецова, Башилов

МПК: G01R 29/12

Метки: поверхности, зарядов, измеритель, движущихся, электрических

...концентрически. Благодаря этому повышается точность измерения электрических зарядов наповерхности движущихся материалов.На чертеже представлена схема предложенного измерителя электрических зарядов,На корпусе 1 измерителя смонтированынаконечник 2 и измерительный прибор 3, Внаконечнике концентрически расположенынеподвижный 4 и подвижный 5 электроды,Штифт б соединяет подвижный электрод с 25толкателем 7, прижимаемым к курковомуустройству 8 возвратной пружиной 9,При измерении неподвижный электрод 4касается поверхности движущегося наэлектризованного материала, при этом измери- ЗО тельный прибор 3 фиксирует ток в цепиподвижного электрода, Затем ажнмаюткурок куркового устройства 8, и из паконика 2 выводится подвижный электрод 5соприкосновения с...
