G01R — Измерение электрических и магнитных величин

Номер патента: 1064252

Опубликовано: 30.12.1983

Авторы: Журавский, Черепанов

МПК: G01R 33/12

Метки: анизотропии, магнитных, свойств, ферромагнитных

...одна катушка), идополнительный цилиндрический броневой электромагнит 4 постоянного токас катушкой 5 постоянного тока.Устройство устанавливают на исследуемый ферромагнитный материал.б ивключают питание катушек 2 и 5 постоянного и переменного тока. Постоянный поток 7 , создаваемыйдополнительным цилиндрическим,броневым электромагнитом 4 постоянного тока, намагничивает верхний слойслой Ферромагнитного материала б донасыщения, в результате чего магнитноесопротивление этого слоя увеличивается в 15-20 раз в зависимости от материала. Переменный магнитный потокЧ,.замыкается по нижним ненасыщеннымслоям ферромагнитного материала б,обладающих меньшим магнитным сопротивлением. Неравномерность распределений этого потока в зазоре междувнешним полюсом...

Номер патента: 1064253

Опубликовано: 30.12.1983

Авторы: Бикташев, Соколов

МПК: G01R 33/12

Метки: потерь, стали, электротехнической

...из которых размещено по две одинаковые намагничивающие.обмотки 3 и 4 (5 и 6) и по одной измерительной обмотке 7(8), четырех ваттметров 9-12, источнйка 13 постоянного тока, четырех вольтметров 14-17 для определения соответственно среднего и действующего значений напряжения на измерительных обмотках и амперметра для измерения постоянного тока. Намагничивающие обмотки 3-6 соединены в две параллельные ветви по две включенные согласно обмотки разных образцов в каждой ветви, а токовые обмотки ваттметров 9-12 включены последовательно с каждой из четырех намагничивающих обмоток, причем токовые обмотки ваттметров одной из параллельных ветвей включены последовательно- согласно. а другой - последовательно- встречно с намагничивающими ;.,бмотками...

Номер патента: 1064254

Опубликовано: 30.12.1983

Авторы: Архангельский, Глаголев, Колтик, Панов, Червинский

МПК: G01R 33/12

Метки: анизометр, магнитооптический

...и анализатор с приемником излучения, электрически связанный с приемником излучения усилитель, генератор намагничивающего тока, подключенный к перному блоку намагничивания, а также регистратор, снабжен фазовращг елем,выход которого подключен к второмублоку намагничивания, а входк выходу генератора намагничивающего тока четырьмя перемножителями идифференциальным усилителем, оптически снязанными вторым источникомизлучения с вторым поляризатороми вторым анализатором с нторым приемником излучения, а также электри-,чески связанным с вторым приемникомизлучения вторым усилителем, приэтом плоскости падения перного ивторого потоков излучения перпендикулярны друг другу, выход первогопреобразователя напряженности магнитного поля в электрический...

Номер патента: 1064255

Опубликовано: 30.12.1983

Авторы: Коломыцев, Элеменкин

МПК: G01R 33/12

Метки: границ, доменных, магнитных, пленок, подвижности, тонких

...0 магнитного поля на доменные границы вызывает необходимость применения широкополосных регистрирующих устройств, Это приводит к тому, что отношение сигнал/шум имеет малую :величину (2-5). Препятствием на пу"ти применения данного способа для ромышленного автоматического контроля подвижности доменных границ тонких магнитных пленок являются также трудности реализации доста точно точного измерения времени (или частоты) релаксации доменных границ - промежутка времени, за который величина смещения доменных границ составляет 1-е от максимального смещения. Наиболее близким к предлагаемому по технической сущности является способ измерения подвижностй: доменных границ тонких магнитных пле нок, заключающийся в воздействии на тонкую магнитную...

Номер патента: 1064256

Опубликовано: 30.12.1983

Авторы: Айтмагамбетов, Патлах

МПК: G01R 33/12

Метки: магнитных, параметров, сердечников

...устройства,Устройство для контроля парамет-, ров магнитных сердечников содержит П-образный и образцовый сердечники 1 и 2, размещенные на П-образном сер дечнике дне обмотки 3 намагничивания,соединенные последовательно и подключенные к генератору 4 намагничивающего тока, источник 5 оптического излучения, полупрозрачное зеркало б, отражатель 7 и регистрирующий прибор, в качестве которого используется интерферометр 8. Магниточувствительный датчик выполнен в ниде магнитострикционного стержня 9, устанон ленного между образцовым 2 и испытуемым 10 сердечниками, причем одинторец магнитострикцйонного стержня9 жестко прикреплен к средней частиперемычки П-образного сердечника 1.,а нторой торец через полупрозрачноезеркало б оптически связан с...

Номер патента: 1064257

Опубликовано: 30.12.1983

Авторы: Крохин, Сущев, Хмарук

МПК: G01R 33/14

Метки: гистерезиса, параметров, петли, предельной, статической

...делителя напряжения на 2 подключен к первым входам компаратораи вычитающего блока, вторые входы компаратора непосредственно, а вычитающего блока через второй пиковыйдетектор соединены с выходом интегратора, выход вычитающего блока подключен к второму регистрирующемуприбору, выход компаратора подключен к управляющему входу второго ключа, второй вход которого соединен скалиброванным резистором, а .выход - свходом третьего пикового детектора,соединенного,с третьим регистрирующим прибором,На фиг, 1 изображена функциональная схема предлагаемого устройствами на Фиг. 2 - эпюры сигналовв различных точках схемы.Генератор 1 импульсов тока намагничивания ( фиг. 1) соединен последовательно с намагничивающей обмоткой2 испытуемого сердечника 3...

Номер патента: 1064258

Опубликовано: 30.12.1983

Авторы: Дунаев, Дунаева, Иванченко

МПК: G01R 33/18

Метки: анизотропной, исходной, кристаллов, магнитной, многоосных, образцов, стали, текстуры, ферромагнитных, холоднокатаной, электротехнической

...образце, прошедшем высокотемпературный отжиг (1473 К, 2 ч)и отжиг в магнитном поле вдоль оси001, ожидается сильная исходнаямагнитная текстура. Кривая 1 Лоо 3 0),снятая при помощи первого датчика,.показывает, что действительно возникла сильная магнитная текстура спреимущественной ориентацией спонтанной намагниченности вдоль оси 001и при . намагничивании вдоль оси1111 большой объем образца перемагнитился смешением 90 -ных стенокдоменов, что привело к большой магнитострикции.В этом же образце кривая 2 Э 3 Н),снятая при помощи второго датчика,т,е. кривая продольной магнитострикции, совпацает с осью абсцисс.Таким образом, продольная магнитострикция равна нулю. Если судить поэтой магнитострикции, то можно эаклюКчить, что смещений 90 -ных...

Номер патента: 1065783

Опубликовано: 07.01.1984

Авторы: Миронов, Солодовниченко

МПК: G01R 5/00

Метки: перемещение, электрического

...чистоты жидкостей. Преобразователь содержит заполненную однофазной диэлектрической жидкостью цилиндрическую камеру, которая является первым электродом. Внутри камеры по ееоси натянута на изоляторах металлическая проволока, являющаяся вторымектродом С камерой соединена инд"- 25каторная трубка уровня жидкости. Кобоим электродам подключены токопроводы 2)Недостатком известного преобразователя является сравнительно малаячувствительность к напряжению наэлектродах.Цель изобретения - повышениечувствительности преобразователя.Поставленная цель достигаетсятем, что в преобразователе камера З 5выполнена сферической, второй электрод имеет сферическую форму и размещен в центре камеры.Указанные отличия при равных зазорах между электродами...

Номер патента: 1065784

Опубликовано: 07.01.1984

Авторы: Гончар, Лобанчук, Налетов, Родченко

МПК: G01R 19/00

...нелинейный дроссель б (с динамической индуктивностью )дрн). Питание от источника 7. (с ЭДСЕ) подается через конденсатор (емкостью С).Расчет перехоцных процессов в схеме (фиг.1) проводится сиспользованием приближенного аналити-, ческого выражения характеристик не-, линейных элементов.Характеристики нелинейной индуктивности трансформатора напряжения и нелинейного дрос-, селя аналитически описываются гиперболическим синусОм ( сК 9)ф Я где- ток намагничивания,- по" тохосцепление. Коэффициенты К и фдля трансформаторанапряжения нахо" дятся из опытной кривой намагничивания для трансформатора типа НКФ на 220 кВ, Методика нахождения этих коэффициентов известна из теории нелинейных цепей. Соответст1065784 венно эти коэффициенты для нелиней"....

Номер патента: 1065785

Опубликовано: 07.01.1984

Авторы: Бойко, Вальшонок, Курносенков

МПК: G01R 25/00

Метки: знака, разности, фаз

...жительного фронта импульса, при этом первая и третья входные клем" мы устройства через Формирователи 1 и 2 импульсов соединены с входами К и Б триггера 4, вторая входная клемма устройства через формирова"тель 3 импульсов соединена с тактовым входом С триггера 5, информаци,.онный вход Э которого соединен с выходом триггера 4, а выход соединен с входами элементов И 8 и 10 непосредственно и через элемент НЕ 7 - с входами элементов И 9 и 11, выходы элементов И 8 и 9 через элемент . ИЛИ 12 соединены с входом элемента 13 задержки положительного Фронта импульса, выход которого соединен с входами элементов И 10 и 11, соединенных выходами с входами В и 5 триггера 6, первый выход которого, соединен с входом элемента И 8, а второй выход соединен с...

Номер патента: 1065786

Опубликовано: 07.01.1984

Авторы: Варешкин, Вешняков, Головастиков, Рабинович, Тамарин, Филинов

МПК: G01R 29/02

Метки: информации, осциллографический, регистратор, сигналов, считыванием, электрическим, электрических

...трубки (ЗЭЛТ)1 с сигнальной пластиной 2, усилителя 3 считанных сигналов, блока 4формирования напряжений развертоки подсвета лучей, блока 5 управления,блока б подавления составляющих шума, включающего линию 7 задержки,компаратор 8 и источник 9 регулируемого порогового напряжения, и блока 10 определения момента нуля производной и формирования выходногосигнала.Сигнальная пластина 2 ЗЭЛТ 1 соединена с входом усилителя 3 считанных сигналов, а управляющий вход ЗЭЛТ 1 - с выходом блока 4 формирования напряжений разверток и подсвета лучей вход которого подключен к первому выходу блока 5 управления, вторым выходом связанного с управляющим входом блока 10 определения момента нуля производной и формирования выходного сигнала. Сигнальный вход...

Номер патента: 1065787

Опубликовано: 07.01.1984

Авторы: Баранчиков, Вавилов

МПК: G01R 31/333

Метки: кабелей, коаксиальных, проверки

...второго разъема для подключения жил проверяемого кабеля, выво ды для подключения экранов жил кабеля которого соединены через соответствующие элементы индикации коротко-" го замыкания с минусовым выводом источника питания, общий вывод которого соединен с общей шиной устройства, соединенной с анодами вторых диодов, через первый замыкающий контакт второй кнопки - с катодами од-, ного из первых диодов, через второй ее замыкающий контакт - с анодом одного из третьих диодов, катоды которых соединены с соответствующими выводами второго разъема для подключения экранов проверяемого кабеля,На чертеже показана электрическая схема устройства.Устройство для проверки коаксиальных кабелей 1, содержит переключатель 2 режимов работы, элементы 3...

Номер патента: 1065788

Опубликовано: 07.01.1984

Авторы: Жуловян, Комаров, Шаншуров

МПК: G01R 31/34

Метки: варианты, его, индуктивных, обмотки, синхронной, сопротивлений, якоря

...характеристика 9), расчетным путем из сис" темы уравнений.Способ определения синхронных индуктивных сопротивлений предполагает, что величина сопротивления нагрузки 5 тарирована предварительно. Однако возможно определение величины сопротивления нагрузки 5 н непосредственно в опыте. Для этого в цепьобмотки якоря 4 необходимо включитьамперметр (не указан) и расчетнымпутем определить сопротивление на грузки В;В 1 = Ц/ЦСпособ определения индуктивныхсопротивлений обмотки якоря применим 1 О для синхронных машин как с обмоткойвозбуждения, так и с постояннымимагнитами и позволяет учитывать активное сопротивление как явнополюсных, так и неявнополюсных синхронных машин, повьыая точность определения.Предлагаемый способ может найтиприменение и для...

Номер патента: 1065789

Опубликовано: 07.01.1984

Авторы: Александров, Атрашкевич, Барков, Лебедева, Цыпкин

МПК: G01R 31/34

Метки: воздушного, зазора, косвенного, эксцентриситета, электрической

...электромагнитного происхождения,действующих между статором и ротором.Вибрации, создаваемые модулированными силами, также приобретают амплитудную и частотную модуляцию, а вспектре вибрации наблюдается периодичность в интенсивностях амплитудсоставляющих сигнала вибрации почастоте. В зависимости от вида эксцентриситета воздушного зазора наблюдаются периодичности либо с частотой вращения ротора.(динамическийэксцентриситет)либо с двойнойчастотой электрической сети (статический эксцентриситет). Характеристики этих периодичностей определяют величину эксцентриситета с большей точностью, чем характеристикиамплитудной или частотной модуляции зубцовых составляющих спектра .вибраций электрической машины. Указанные периодичности, анализ...

Номер патента: 1065790

Опубликовано: 07.01.1984

Авторы: Ачкасов, Безчастнов, Карымов

МПК: G01R 31/34

Метки: давления, зависимости, магнитопроводе, потерь, прессования, удельных, шихтованном

...цель достигается тем,что устройство для определения зави. симости удельных потерь в шихтованном магнитопроводе от давления прессования, содержащее кольцевой шихтованный сердечник, блок для созданиядавления прессования, в котором размещеМ сердечник,.торондальные намагничивающую и измерительные обмотки, 65 охватывающие поперечное сечение сердечников, блок измерения потерь инакладки, снабжено распорками и датчиками давления, закрепленными нанакладках, выполненных кольцевыми,при этом в накладках со стороны торцов сердечника выполнены радиальныепазы, в которых размещены обмотки,распорки расположены между пакетамисердечника, образуя совместно с ними вентиляционные каналы, а датчи- .ки давления размещены на торцах сердечника между...

Номер патента: 1065791

Опубликовано: 07.01.1984

Авторы: Лапшина, Рогозин, Рындин

МПК: G01R 31/34

Метки: асинхронного, воздушного, двигателя, зазора, косвенного, неравномерности

...контроля неравномерности воздушного за-зора асинхронного двигателя, основанному на подключении обмоткистатора к многофазной сети, приведении ротора во вращение, отключенииобмотки статора от сети после достижения ротором номинального скольжения, измерении параметров затухающей 60ЭДС на одной иэ фаз обмотки статорапосле достижения уровня затухающейЭДС сигнала уставки,определении диагностического параметра и сопоставлении его уровня с уровнем, соответст4 КМ Кгде Е 4.-, величина модуляната времени к -туды измеряемойп - количество иэмерПриведенное выражениево в условиях, когда ненти основного магнитногопроявляется эффект вытесв стержнях ротора, Исклюных факторов достигаетсявующим выбором момента нрения и регистрации амплхающей ЭДС на...

Номер патента: 1065792

Опубликовано: 07.01.1984

Авторы: Лапшина, Рогозин, Фридман

МПК: G01R 31/34

Метки: асинхронного, воздушного, двигателя, зазора, косвенного, неравномерности

...параметра и сопоставления его с диагностическим параметромпри равномерном воздушном зазоре 2),Недостаток известного способа -низкая точность при косвенном контроле неравномерности воздушного зазора асинхронных двигателей, имеющих З 5одну пару полюсов. Это объясняетсязависимостью индуктивного сопротивления короткого замыкания днухполюс,ных машин от направления смещения1 осей расточки ротора и статора.40 Цель изобретения - повышение точности контроля неравномерности воз" душного зазора асинхронного двигателя. 45Поставленная. цель достигается тем, что согласно способу косвенного контроля неравномерности воздушного зазора асинхронного двигателя путем подключения обмотки статора к однофаэному напряжению, измерения тока и мощности,...

Номер патента: 1065793

Опубликовано: 07.01.1984

Авторы: Косенко, Потапов

МПК: G01R 31/34

Метки: диагностирования, электродвигателя

...с разрезным сердечником, имеющим две вторичные обмотки, причем зажимы одной обмотки соединены с входом усилителя,; зажимы второй обмотки соединены с выходом усилителя, вход фильтра нижних частот соединен с входом блОка . формирования коэффициента усреднения пульсаций тока и выходом усилителя, а выход фильтра нижних частот соединен с одним из входов блока дифференцирующего блока.На Фиг, 1 представлена структурная схема устройства; на Фиг. 2 устройство, обций вид.Устройство для диагностирования электродвигателей содержит датчик коммутационных пульсаций тока, выполненный в виде трансформатора с разрезным сердечником 1 и содержащий две вторичные обмотки 2 и 3. Первичной обмоткой является любой участок провода 4 в цепи питания...

Номер патента: 1065794

Опубликовано: 07.01.1984

Авторы: Елецкая, Мандрыка, Штангеев

МПК: G01R 31/34

Метки: добавочных, обмотке, постоянного, потерь, электрической, якорной

...последовательности.Измеряют электрическое сопротивление якорной обмотки при, температуре окружающей среды и магнитные потери холостого хода при холодном якоре при температуре окружающей среды 11 . Для этого могут быть применены известные методы тарирован" ного двигателя, измерение мощности двигателя в режиме холостого хода, самоторможение и прочие. Машину нагревают до рабочих температур, причем нагрев может быть осуществлен за счет пропускания тока через обмотки, а также с помощью внешних нагревательных .устройств.Повторно измеряют магнитные потери холостого кода при горячем якоре.С помощью графических построений из магнитных потерь выделяют потери на вихревые токи при холодном и горячем якорях, Находят добавочные потери в якорной...

Номер патента: 1065795

Опубликовано: 07.01.1984

Авторы: Манько, Чмищенко

МПК: G01R 31/34

Метки: испытания, электродвигателя

...во-первых, при испытаниимикродвигателя в режиме холостого хода на его валу появляетсяпаразитируй нагрузочный момент, обусловленный вентиляционными, механическими и электромеханическими потерями в незапитанном тормозе и элемен тах узла стыковки, которые вызываютзавышение тока холостогс хода, вовторых, вращающимися элементами узла стыковки создается повыаенныймомент инерции, ухудшающий динами- . 45ческие характеристики микродвигателяЦель изобретения - повышение точности и увеличение производительности,Поставленная цель достигается тем,50что в устройство, содержащее нагрузочный тормоз, шланговую муфту сзахватом, установленную на валу тормоза и обойму для крепления электродвигателя, дополнительно введенынаправляющая втулка, в которой с воз...

Номер патента: 1067446

Опубликовано: 15.01.1984

Авторы: Немировский, Холкин, Худяков, Шаповалов

МПК: G01R 17/10

Метки: дистанционного, сопротивления

...вспомогательного делителя второй вход нуль"органа отсоединен от первого образцового резистора, а вместо диодавключен второй регулирующий элемент 4 О со вспомогательным источником ЭДС,создающим начальное смещение. Засчет этого возникает положительнаяобратная связь между выходом первого регулирующего элемента и егоуправляющим входом.На фиг. 1 приведена схема предлагаемого устройства; на фиг. 2 и3 - временные диаграммы.Устройство состоит иэ источника1 питания, подключенного черезключ 2 к резистору 3 первого делителя напряжения, соединенному другимвыводом с входом второго регулирующего элемента, например транзистора4, зарядного конденсатора б, соединенного другим выводом со вспомогательным источником ЭДС 6, началом первого провода линии 7...

Номер патента: 1067447

Опубликовано: 15.01.1984

Авторы: Вычеров, Парфенов, Харченко

МПК: G01R 23/02

Метки: отношения, частот

...кода счетчиков 8 и 9. Входы последних соединены с соответствующими выходами кодов измерителейчастоты 1 и 2, а вычитающие входыэтих счетчиков соединены с выходомэлемента 5 И, второй вход которогоподключен к выходу генератора 12счетных импульсов, Параллельные выходы кодов счетчиков 8 и 9 подключены соответственно к входам элементов б и 7 И, а выходы последних соединены соответственно .с входами элементов 13 и 14 И и черезсоответствующие формирователи 15 и16 к входам элемента 17 И, причемвыход последнего соединен с вторымвходом триггера 4. Параллельныевыходы кодов счетчиков 10 и 11 соединены с входами выходного блока 18.Устройство работает следующимобразом,Поступающие на входы измерителей 1 и 2 сигналы с частотами 11 и Гизмеряются с...

Номер патента: 1067448

Опубликовано: 15.01.1984

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Тимонин

МПК: G01R 23/16

Метки: анализатор, гармоник

...довательно соединенных анализирующих фильтров 1, .детекторов 2, интеграторов 3, подключенных к входам первого коммутатора 4, индикатор 5, второй коммутатор 6, входы . которого подключены к выходам всех анализирующих фильтров 1, прерыватель 7, генератор 8 тактовых импульсов, третий коммутатор 9, дешифраторы 10 и 11, делитель 12 частоты с у, равляемым коэффициентом деления, включенный между генератором 8 тактовых импульсов и прерывателем 7, и блок 13 управления, причем первый вход третьего коммутатора 9 подключен к входной клемме устройства, второй вход подключен к вы ходу прерывателя 7, а выходы соединены с входами всех анализирующих фильтров 1, первый выход блока 13 управления подключен к управляющему входу первого коммутатора 4,...

Номер патента: 1067449

Опубликовано: 15.01.1984

Автор: Мякинин

МПК: G01R 23/16

Метки: анализатор, двумерных, когерентный, оптический, пространственных, сигналов, спектров

...точечную диафрагму и фотоприемник с усред няющим узлом, при этом рамка с.электродвигателем соединена с входнЫм транспарантом, дополнительно введены вторая сферическая линза и плос - кое зеркало, установленное в ее 40 Фокусе, которые оптически связаны через входной транспарант с коллиматором и первой сферической линзой.На фиг. 1 представлена структурная схема анализатора; на фиг. 2 ход лучей в введенных оптических элементах.Лнализатор состоит из оптически связанных источника 1 когерентного света (лазера ), коллиматора 2, входного транспаранта 3, рамки 4 с 50 электродвигателем, сферических линз5 и 6, точечной диафрагмы 7 и фотоприемника 8 с усредняющим узломи плоского зеркала 9.Когерентный оптический анализаторпространственных спектров...

Номер патента: 1067450

Опубликовано: 15.01.1984

Авторы: Кесельман, Найдич, Яшкин

МПК: G01R 27/02

Метки: матрицы, многополюсника, полной, сопротивлений

...переключателя 5 короткозаьыкателя подключен разрядный ключ9. Управляющие входы коммутатора 1выбора, коммутатора 2 сканирования,короткозамыкателя 4, переключателя5 короткозамыкателя, отключателя6 измерителя, цифрового измерителя40 7, разрядного ключа 9 подключенык соответствующим выходам блока 10управления, один управляющий входкоторого соединен с выходом запоминающего блока 11 индикации, а вто 45 рой управляющий вход - с выходоминдикатора 8 нуля тока. Информационный вход блока 10 управления подключен к выходу измерителя 7, а информационный выход блока 10 управ 50 ления подключен к входу блока 11индикации.Устройство работает следующим образом,Перед началом измерений сблока 11 индикации (дисплея) оператором подается команда...

Номер патента: 1067451

Опубликовано: 15.01.1984

Авторы: Карпиловский, Машенков

МПК: G01R 27/18

Метки: изоляции, сетей, сопротивления, электрических

...экстремума и третьим вхо дом блока 10 фиксации мгновенныхзначений. Выход блока 7 определенияэкстремума через блок 11 повышенияпомехоустойчивости соединен с первым входом запоминающего элемента13, который, например, может бытьвыполнен в виде статического триггера, с входом запоминающего элемента 14, который может быть выпол"нен, например, в виде одновибрато ра, с входами элемента 12 задержкии блока 9 формирования пауз. Выходэлемента 12 задержки соединен с первым входом генератора 1 импульсов,а выход блока 9 формирования паузсоединен с вторыми входами гецератора 1 импульсов, запоминающегоэлемента 13 и блока 10 фиксациимгновенных значений. Выход запоми"нающего элемента 13 соединен с управляемым входом аналогового ключа 4, а выход...

Номер патента: 1067452

Опубликовано: 15.01.1984

Авторы: Плахотнюк, Поликарпов, Хенкин

МПК: G01R 29/26

Метки: коэффициента, четырехполюсника, шума

...этой. погрешности определяется в основном точностью аналоговой обработки шумового сигнала в измерителе малых мощностей, т,е, точностью возведения сигнала в квадрат и последующего усреднения.Цель изобретения - повышение ско рости и точности измерения.Поставленная цель достигается тем, что в устройство для автоматического измерения коэффициента шума четырехполюсника, содержащее деди тель напряжения, вход которого соединен с клеммой для подключенияисследуемого четырехполюсника, аналого-цифровой преобразователь и микропроцессор, выход которого соединен с управляющим входом делителянапряжения, а также индикатор, введен накапливающий сумматор, информационный и управляющий входы которого соединены с соответствующимивыходами микропроцессора,...

Номер патента: 1067453

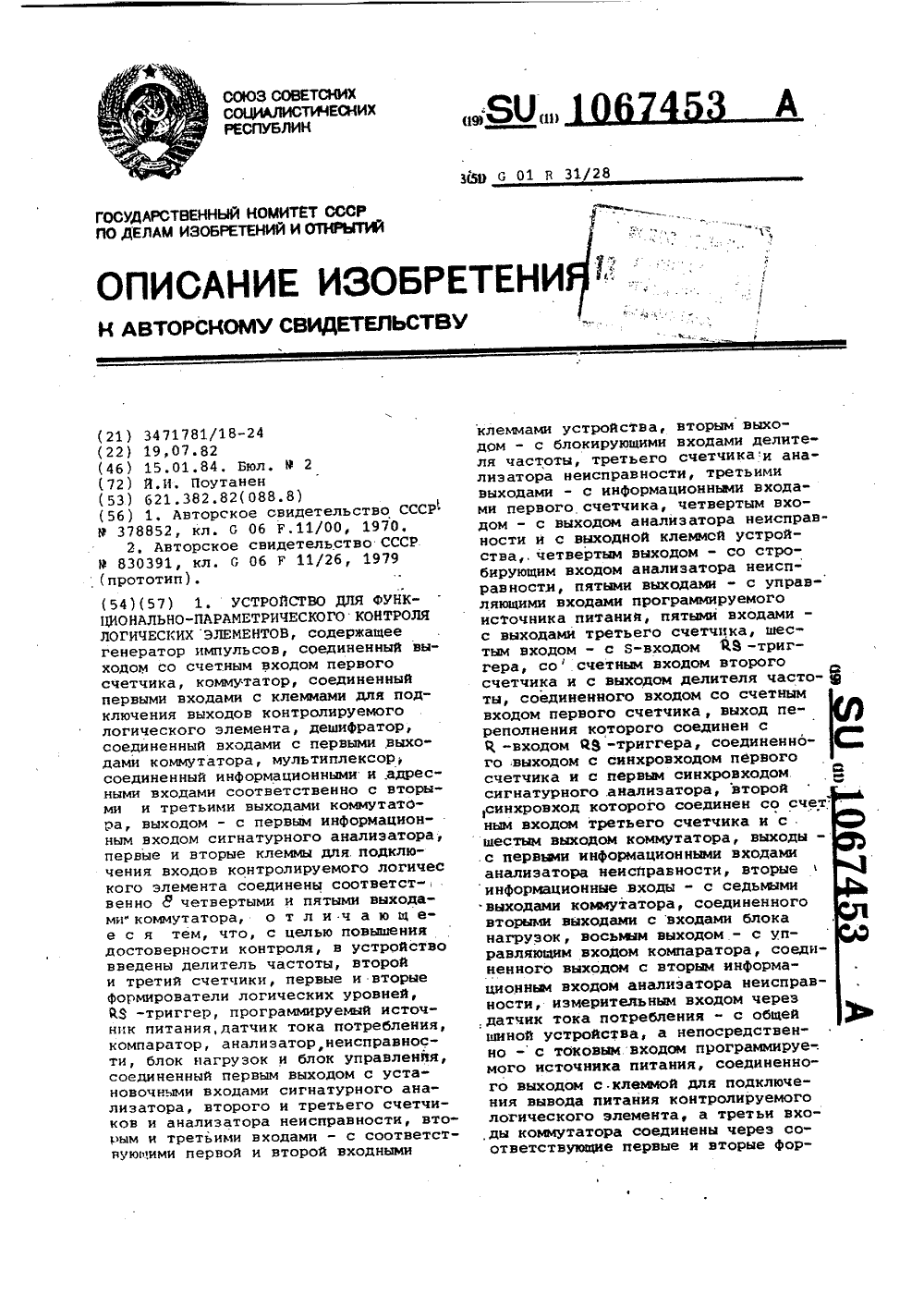

Опубликовано: 15.01.1984

Автор: Поутанен

МПК: G01R 31/28

Метки: логических, функционально-параметрического, элементов

...третьими входами с первыми входами Формирователя сигналов управления, вторые входы которого соединены с шестыми входами блока, первая группа которых соединена с входами программатора источника пигания и индикатора, вторая группа - с первыми входами Формирователя импульсов записи, соединенного вторым входом с пятым входом блока, выходами - с третьими выходами блока, соединенного пятыми выходами с соответствующими выходами формирователя сигналов управления, один из которых соединен с первым входом элемента ИЛИ, соединенного вторым входомс четвертым входом блока, выходом ;с вторым выходом блока.На Фиг, 1 приведена блок-схемаустройства, на фиг. 2 - блок-.схемаблока управления, в связи с другимиблоками устройства.Устройство содег.кит...

Номер патента: 1067454

Опубликовано: 15.01.1984

Автор: Потапов

МПК: G01R 31/34

Метки: контакта, скользящего, электродвигателя

...пульсаций напряжения, аналого-цифровой преобразователь 3, электронный ключ 4, дешифратор 5, индикатор б на светодиодах, датчик 7 частоты вращения, схему 8 сравнения, генератор 9 опорной частоты, три ждущих генератора 10, схему ИЛИ 11.Схема работает следующим образом.С датчика 1 пульсации напряжения одновременно поступают в канал измерения и индикации диагностического ,параметра (блоки 2-6) и канал контроля и индикации соответствия текущей частоты вращения проверяемого электродвигателя заданному значению (блоки 7-11 и 6).Измерение диагностического параметра осуществляется путем формирования на выходе блока 2 постоянного напряжения (пропорционального отношению пикового и средневыпрямленного значений пульсаций напряжения) и преобразования...

Номер патента: 1067455

Опубликовано: 15.01.1984

Авторы: Антипов, Аузин, Гаврилов, Герман, Потапов

МПК: G01R 31/34

Метки: контакта, постоянного, скользящего, электродвигателя

...омического сопротивления обмоток, а следовательно, использование большого сечения приводовстановятся очевидными значительные массы и габариты устройства. Все это делает практически невозможным использование известного устройства в переносных диагностических приборах.Целью изобретения является повы- шение точности контроля, уменьшение массы и габаритов устройства.Указанная цель достигается тем, что в устройство контроля, содержащее трансформатор с двумя встречно направленными первичными обмотками, подключенными через якорную цепь к клеммам источника питания, и вторичной обмоткой, к которой подключены блок измерения отношения пикового и средневыпрямленного значений пульсаций напряжения и блок контроля частоты вращения, введены...
