G01R — Измерение электрических и магнитных величин

Номер патента: 1101749

Опубликовано: 07.07.1984

Автор: Попов

МПК: G01R 19/02

Метки: действующего, значения, квадрата, переменного

...пропорциональна амплитуде проинтегрированного после линейного детектирования напряжения.На фиг, 1 приведена структурная схема устройства, реализующего предлагаемый способ, на фиг. 2 - диафаммы, поясняющие сущность способа пблучения квадрата действующего значения переменного напряжения.Устройство содержит линейный детектор 1, первый интегратор 2, ключ 3, преобразователь напряжение-частота 4, второй интегратор 5, причем вход 6 устройства соединен со входом линейного детектора 1, выход линейного детектора 1 соединен со входом первого интегратора 2, выход которого соединен с сигнальным входом ключа 3 и с входом преобразователя напряжение-частота 4, выход которого подключен к управляющему входу ключа 3, выход ключа 3 соединен со входом...

Номер патента: 1101750

Опубликовано: 07.07.1984

Авторы: Бецкий, Казаринов, Путвинский, Шаров

МПК: G01R 21/04

Метки: мощности, свч-излучения

...скорости истечения струи воды из капилляра приналичии и отсутствии СВЧ-излученияпо градуировочным кривым,На фиг. 1 приведена конструкция 50устройства для измерения мощностиСВЧ-излучения на фиг. 2 - градуировочная кривая зависимости измененияскорости 4 Ч истечения струи воды иэкапилляра (изменения высоты Ь 1 столба жидкости от мощности СВЧ-излучения); на Фиг. 3 - конструкция устройства для измерения мощности СВЧ-из-,лучения в упругих биологических тканях.Устройство для измерения мощности СВЧ-излучения содержит капилляр1 с водой 2, волновод 3,Измерение распределения мощностиСВЧ-излучения для волны типа Н 0 навыходе прямоугольного волновода размерами 7,2 х 3,4 мм осуществляется следующим образом,Капилляр 1 с внутренним диаметромО, 1...

Номер патента: 1101751

Опубликовано: 07.07.1984

Автор: Рудай

МПК: G01R 21/04

Метки: излучаемой, мощности, радиопередатчиком

...нагрузке,а выход - к третьему входу вычислительного блока.Причем вычислительный блок содержит умножитель, два инвертора, два квадратора и сумматор, выход которого является выходом вычислительного блока,первый вход через первый инверторподключен к выходу умножителя, первый вход которого через первый квадратор соединен с вторым входом вычислительного блока, а второй вход - с первым входом вычислительного блока и вторым входом сумматора, третий вход которого через последовательно соединенные второй инвертор и второй квадратор соединен с третьим входом вычислительного блока.На чертеже представлена структурная схема устройства,Устройство содержит широкодиапазонный генератор 1, рефлектометр 2, излучатель 3 электромагнитных волн с...

Номер патента: 1101752

Опубликовано: 07.07.1984

Авторы: Горин, Дубовой, Малашихин, Нуров, Осокин, Поротов

МПК: G01R 21/04

Метки: измеритель, мощности, свч, цифровой

...работы измерителя 50мощности СВЧ. Положение временногоинтервала Т на временной оси циклограммы определяется генерированием(по команде микропроцессора 12)управляющего сигнала с соответствующего выхода дешифратора 9, поступаю.щего на управляющий вход формирователя 10,з 11 О 1 пульсного преобразователя 4 (в общем случае Р = Ро + Б Р , Б - чувствительность преобразователя 4, Рсзчуровень измеряемой мощности СВЧ); Ро - значение опорной частоты, вырабатываемое на одном из (первом) выходов генератора 6 сетки частот,причем Ро, = РоПри подаче мощности СВЧ во второй такт работы предлагаемого изме О рителя, после окончания переходных процессов в самобалансирующемся преобразователе 4 по.истечении некоторого времени Т д, которое характеризует его...

Номер патента: 1101753

Опубликовано: 07.07.1984

Автор: Воронков

МПК: G01R 23/20

Метки: гармоник, генераторов, коэффициента, сигналов, стереофонических, частотно-модулированных

...9, сумматор 10, цифровой блок 11 измерения нелинейных искажений, вычислительный блок 12, калибратор 13 гармоник, блок 14 управления.Первый выход блока 1 модулирующих напряжений соединен последовательно с калиброванным фазовращателем 2 и вторым входом двухканального стерео- модулятора 4, второй - соединен последовательно с калибратором 13 10 гармоник и вторым входом сумматора 10, третий - соединен одновременно с первым входом двухканального стереомодулятора 4, выходы которого соединены со вторым и третьим входами . переключателя 5, и с последовательно соединенными стереомодулятором 3, первым входом переключателя 5, бло-ком 8 измерения девиации частоты, стереодекодером 9, первым входом сумматора 10, цифровым блоком 11 измерения...

Номер патента: 1101754

Опубликовано: 07.07.1984

Автор: Седельников

МПК: G01R 25/00

Метки: варианты, его, сдвига, фазового

...первый и второй измеряеьпе сигналы перемножают с первым и вторьв задержанными на равномерно изменяющуюся во времени величину сигналами, Ей выделенный после перемножения вторых сигналов сигнал суммарной частоты перемножают с второй гармоникой ф" пеРвого сигнала, и выделяют сигналы разностных частот, между которыми определяют фазовый сдвиг,1101254 Составитель В. Техред Л.Микеш едактор Н, Данк Корректор С. Векмар 9 Тираж 711 ВНИИПИ Государственного по делам. изобретений 13035, Москва, Ж, РаушсЗаказ Подписноемитета СССРоткрытийая наб., д. 4/5 Ужгород, ул. Проектная"Патен 2с этим требованием необходимо, например, стремиться обеспечить мини-, мальное время обратного хода при пи- . лообразном или максимум ступеней при ступенчатом законе....

Номер патента: 1101755

Опубликовано: 07.07.1984

Автор: Батуревич

МПК: G01R 25/08

Метки: код, преобразования, сдвига, фазового, цифровой

...составляющих исключается, еслигармонический состав входных сигналов ограничен К -той гармоникойа количество интервалов дискретизации опорных сигналов П удовлетворяет условию, вытекающему изпоследнего неравенства щ и - 1-М 1при а = 1, т,е. 11 ) М + 2.При этом очевидно, что предыдущие неравенства 1 ъ 1, щ О + 1-к Ъвыполняются заведомо, а целочисленное значение Ф не влияет на конечный результат,Таким образом нелинейные искажения входных сигналов или высшие гармонические составляющие их спектровне вызывают погрешности при преобразовании фазовых сдвигов входных сигналов в цифровой код в том случае,если количество равномерно распределенных аа период сигнала интервалов дискретизации опорных сигналовпревышает на 2 номер наивысшей...

Номер патента: 1101756

Опубликовано: 07.07.1984

Авторы: Волошин, Новицкий

МПК: G01R 27/02

Метки: измеритель, импеданса, систем, электрохимических

...соединенным участку электрохимической ячей ки между вспомогательным 5 и рабочим 2 электродами и первичной обмотке трансформатора 3 тока. Протекающий при этом через рабочий электрод 2 ток 1 передается во вторичную обмотРку трансформатора 3 тока, а затем воспринимается и преобразуется в напряжение 01 измерительным преобразователем 12 тока в напряжение. Напряжейие 0 = 1К К 1, где К и К 11 - коэффициенты передачи узлов трансформатора 3 и преобразователя 12, детектируется амплитудным детектором 11 и сравнивается в блоке 9 по уровню с постоянным опорным напряжением источника 10, Полученная иусиленная в блоке 9 разность напряжений управляет коэффициентом передачи аттенюатора 7 так, что ток 1пренебрегая погрешностью статизмацепи...

Номер патента: 1101757

Опубликовано: 07.07.1984

Авторы: Даниленко, Заки, Ильницкий, Пономарев

МПК: G01R 27/26

Метки: добротности, измеритель, резонансных, систем, цифровой

...спектра, и на его выходе выделяется одна частота Й которая подается на второй вход вычислителя б.Цифровой измеритель добротности резонансной системы работает в двух режимах: режиме поиска и определения резонансной частоты и в режиме определения ее полосы пропускайия, причем переключение иэ одного режима в другой происходит по сигналам блока 7 управления. Поиск и определение резонансной частоты происходит следующим образом.Импульс с третьего выхода блока 18формирования сигналов управления блока 7 управления поступает на третийвход коммутатора 15 вычислителя б, икоммутатор 15 подключает выход первого пикового детектора 12 к второмувходу компаратора 17. На выходе первого пикового детектора выделяетсяпостоянное напряжение Пмс,;, равное...

Номер патента: 1101758

Опубликовано: 07.07.1984

Авторы: Волгин, Тетенкин

МПК: G01R 27/26

Метки: емкости, линейный, напряжение

...соединен с его инвертирующимвходом и с первым выводом преоб-разуемой емкости, второй вывод которой через источник входного напряжения соединен с общим. проводомпреобразователя и. неинвертирующнмвходом усилителя (2) .Недостатком известного преобразователя является снижение точности преобразования в области малыхзначений преобразуемых емкостейиз-за наличия резистора стабилиза"ции режима, который является источником погрешности преобразователя. . 40Целью изобретения является повышение точности преобразователяПоставленная цель достигается тем,что в линейном преобразователе емкости в напряжение, содержащем источник входного напряжения, образцовыйконденсатор, резистор стабилизациирежима, первый операционный усилитель,выход которого через...

Номер патента: 1101759

Опубликовано: 07.07.1984

Автор: Ступак

МПК: G01R 27/28

Метки: дискриминатора, расстройки, частотного, частотной

...3 управления и с одним из входов вто4 1101759тоты йо (Фиг, 2 е), Этот сигнал- деного дискриминатора (фиг, 2 ж) предрого элемента И 8, второй вход кото=рого подключен к входу блока 3 управления и к второму входу первогоэлемента И 7, выход которого соединен с управляющим входом распределителя 11 импульсов, выход второго элемента И 8 соединен с одним из входов элемента ИЛИ 9, второй вход которого подключен к входной клемме 14устройства Пуск, выход элементаИЛИ 9 соединен с входом формирователя 10 импульсов,Временные диаграммы (Фиг, 2) отображают: О - импульс Пуск, 5импульсы на первом выходе блока 3управления; 5 - импульс на втором вы 5ходе блока 3 управления; Ь - импуль"сы обратной связи на выходе вычислителя б; 4 - импульс на третьем...

Номер патента: 1101760

Опубликовано: 07.07.1984

Авторы: Зюбан, Назаренко

МПК: G01R 27/28

Метки: амплитудно-частотной, допускового, характеристики, четырехполюсников

...компаратора верхнего уровня, второй вход элемента И соединен с выходом компаратора нижнего уровня, а выход 25 подключен к индикатору нормальных значений, входы элемента И нижнего уровня через первый и второй элементы НЕ соединены с соответствующими выходами компараторов, а выход его через триггер подключен к индикатору нижнего уровня, первый вход элемента И отказа компараторов соединен с выходом компаратора верхнего уровня, второй вход элемента И через второй35 элемент НЕ соединен с выходом компаратора нижнего уровня, выход элемента И отказа компараторов через триггер соединен с.соответствующим индикатором, а установочные входы триггеО ров подключены к выходу блока управ" ления.На фиг.1 представлена функциональная схема устройства, на...

Номер патента: 1101761

Опубликовано: 07.07.1984

Авторы: Лепендин, Струс

МПК: G01R 29/12

Метки: воздухе, напряженности, поля, электрического

...экранирующего электрода35на корпус устройства. Контактнаяразность потенциалов между валомдвигателя, на котором укреплен экран,и материалом контакта заземления,неустойчивость контакта заземленияс увеличением оборотов двигателя,загрязнение вала, и, как следствие,изменение переходного сопротивленияи ухудшение качества заземлениясоздают паразитные сигналы, которые 4в конечном итоге определяют шумыустройства, избавиться от которыхбез принципиальных изменений в устройстве невозможно,Целью изобретения является повы 50шение точности измерений путемуменьшения уровня шума. Поставленная цель достигается тем, что в устройство для измерения напряженности электрического поля 55 в воздухе, содержащее корпус, экранирующий и приемный...

Номер патента: 1101762

Опубликовано: 07.07.1984

Автор: Муртазин

МПК: G01R 31/26

Метки: предварительной, проверки, транзисторов

...и второй диоды 7 и 8, причем катод первого диода 7 соединен с анодом второго диода 8, генератор 9 двухполярных импульсов, управляемый переключатель 10, третий и четвертый диоды 11 и 12 и третий и четвертый накопительные конденсаторы 13 и 14, первый, второй, третий и четвертый пороговые элементы 15-18, дешифратор 19,первый и второй триггеры 20 и 21,первый и второй интеграторы 22 и 23, блок 24 сравнения, элемент И 25 и блок 16 управления, при этом выход генератора 9 двухполярных импульсов соединен с четвертой вертикальной шиной коммутатора 1, а его вход - с первым выходом блока 26 управления, шина второго выхода которого соединена с управляющим входом коммутатора .1, пятая и шестая вертикальные шины которого соединены соответственно....

Номер патента: 1101763

Опубликовано: 07.07.1984

Авторы: Белавин, Остров, Серегина, Судаков

МПК: G01R 29/26, G01R 31/28, G01R 31/302 ...

Метки: качества, неразрушающего, техники, электронной

...техники, содержащее источник испытательного напряжения иширокополосный усилитель, н цеписвязи которых одна с другой выполнены клеммы для последовательного подключения испытуемого изделия, изоляционную плату для крепления последнего, установленную на вибростенде,детектор, вход которого подключен квыходу широкополосного усилителя,избирательный орган, вход которогосоединен с выходом детектора, а выход - с входом индикатора, введенусилитель мощности, вход которогоподключен к выходу избирательногооргана, а выход - к питающему входувибростенда.20При этом каждый измерительныйканализбирательного органа состоитиз последовательно включенных узкополосного усилителя, настроенногона удвоенную частоту вибрации, и 25 делителя частоты с...

Номер патента: 1101764

Опубликовано: 07.07.1984

Авторы: Венгринович, Дегтерев, Клюев

МПК: G01R 33/12

Метки: магнитошумовой, структуроскопии

...темчто в устройстве для магнитошумовойструктуроскопии, содержащем,генератор тока, соединенный с намагничивающей обмоткой, расположенной намагнитопроводе, в зазоре которогоразмещен эталонный образец, первую обмотку регистрации, соединеннуюс блоком обработкии индикатор, введены вторая обмотка регистраций, вто. рой блок обработки и блок вычитания, блоки обработки выполнены в виде анализаторов спектра, магнитопровод выполнен Ф-образным, при этомнамагничивающая обмотка расположенана его среднем стержне, первая обмотка регистрации размещена в эазоре одного из,боковых стержней, аэталонный образец расположен с воэможностью возвратно-поступательного перемещения в зазоре второго бокового стержня магнитопровода вместес второй обмоткой регистрации,...

Номер патента: 1103069

Опубликовано: 15.07.1984

Авторы: Конев, Любецкий, Пунько

МПК: G01B 7/06, G01R 27/26

Метки: диэлектрических, металлов, покрытий, толщины

...волны, отраженной от исследуемого диэлектрического покрытия, детектор и экстрематор, выходы которого соответственно через первый и второй запоминающие блоки подключены к входам из". мерителей отношений, между выходом измерителя отношений и входом индикатора последовательно включены пиковый детектор, третий запоминающий блок и вычислитель, между выходом СВЧ генератора и вторым входом рычислителя включен частотомер, а к входу управления частотой СВЧ генератора подключен модулятор, при этом выход стробирующего импульса пикового детектора подключен к стробирующему входу частотомера.На чертеже приведена структурная электрическая схема устройства,Устройство для измерения толщины диэлектрических покрытий металлов включает СВЧ генератор 1,...

Номер патента: 1103155

Опубликовано: 15.07.1984

Авторы: Майбородин, Тимин, Чернушенко

МПК: G01R 23/06

Метки: отображения, перестройки, свип-генераторов, характеристик, широкополосных

...Х осциллографа соединен с выходом генератора пилообразного напряжения 9, одновременно его выход подклюен к управляющему входу свип-генератора.На фиг. 2 показана форма сигналов в предлагаемом устройстве, где А - орма сигнала на выходе исследуемого свип-генератора; Б . - форма сигнала на входе детектора 2; В - форма сигнала на входе детектора 7; Г - сигнал на входе усилителя 4; Д- импульсы на выходе частотного дискриминатора 5; Е - общий вид осцилограммы (масштаб по оси времени для общего вида:. осциллограммы значительнобольше масштаба по оси времени осцилограммы импульсов на выходе частотного дискриминатора Фиг. 2 Д),Устройство работает следующим образом.Сигнал свин-генератора делителем мощности разделяется поровну на дванаправления....

Номер патента: 1103156

Опубликовано: 15.07.1984

Авторы: Казимов, Новодережкин

МПК: G01R 25/00

Метки: мера, сдвига, фазового

...совпадения 10 и 11, одной многовходовой схемой совпадения 12, инвертором 13, преобразователем фаза-интервал времени-код 14, регистрирующим 15, вспомо" гательиым 16 и управляющим 17 реверсивными счетчиками, при этом один.вход ИЬ -триггера 9 соединен с одним из выходов устройства управления 8, а второй - с выходом многовходовой схемы совпадения 12, входы которой соединены с выводами "Нуль" каждой из декад вспомогательного реверсивного счетчика 16, прямой выход триггера 9 соединен с одноименными входами трехвходовых схем совпадения 10 и 11, вторые входы которых соединены с выходом одного из формирователей импульсов 4, а третьи входы первой,схе" мы совпадения 10 соединены с входом инвертора, а второй 11 - с выходом45 ПРедположим, что...

Номер патента: 1103157

Опубликовано: 15.07.1984

Авторы: Голосов, Зархин, Прейн, Юзов

МПК: G01R 27/02

Метки: горных, измеритель, пород, руд, свойств, электрических

...эталонного резистора. 2 хН-е -о где е - напряжение на входе усилиязля мощности 65 2 - величина сопротивления образца между измерительнымиэлектродами;величина эталонного резистора.Таким образом, данное устройство обеспечивает прямые, непосредственные измерения составляющих комплексного сопротивления измеряемого образца ЦОднако для многих геофизических приложений требуется знание составляющих комплексной проводимости в параллельной схеме замещения. Значения активной и реактивной составляющих проводимости могут быть получены лишь пересчетом по формулам где 6 и Ъ - значения активной и реакьтивной составляющихкомплексного сопротивления;к и Х - значения активной и реактивной составляющихкомплексной проводимости.Необходимость пересчета данных...

Номер патента: 1103158

Опубликовано: 15.07.1984

Авторы: Голосов, Зархин, Поликина, Юзов

МПК: G01R 27/02

Метки: горных, измеритель, пород, руд, свойств, электрических

...и каналы измерения активной и реактивной составляющих комплексного сопротивления, причем сигнальные входы каналов измерения активной и реактивной составляющих подключены к выходу буферного усилителя, опорные - к выходам фазорасщепителя, а входы буферного дифференциального усилите - ля - к измерительному датчику, введены четыре резистора, причем неинвертирующий вход усилителя мощности через резисторы соединен с выходом фазорасщепителя и общим выводом эталонного резистора и измерительного датчика, а его инвертирующий вход также через резисторы соединен с выходом усилителя мощности и корпусом измерителя, неинвертирующий вход компенсирующего усилителя соединен с корпусом измерителя, а его инвертирующий вход заземлен в месте располо -...

Номер патента: 1103159

Опубликовано: 15.07.1984

Авторы: Двинина, Мурашко

МПК: G01R 29/00

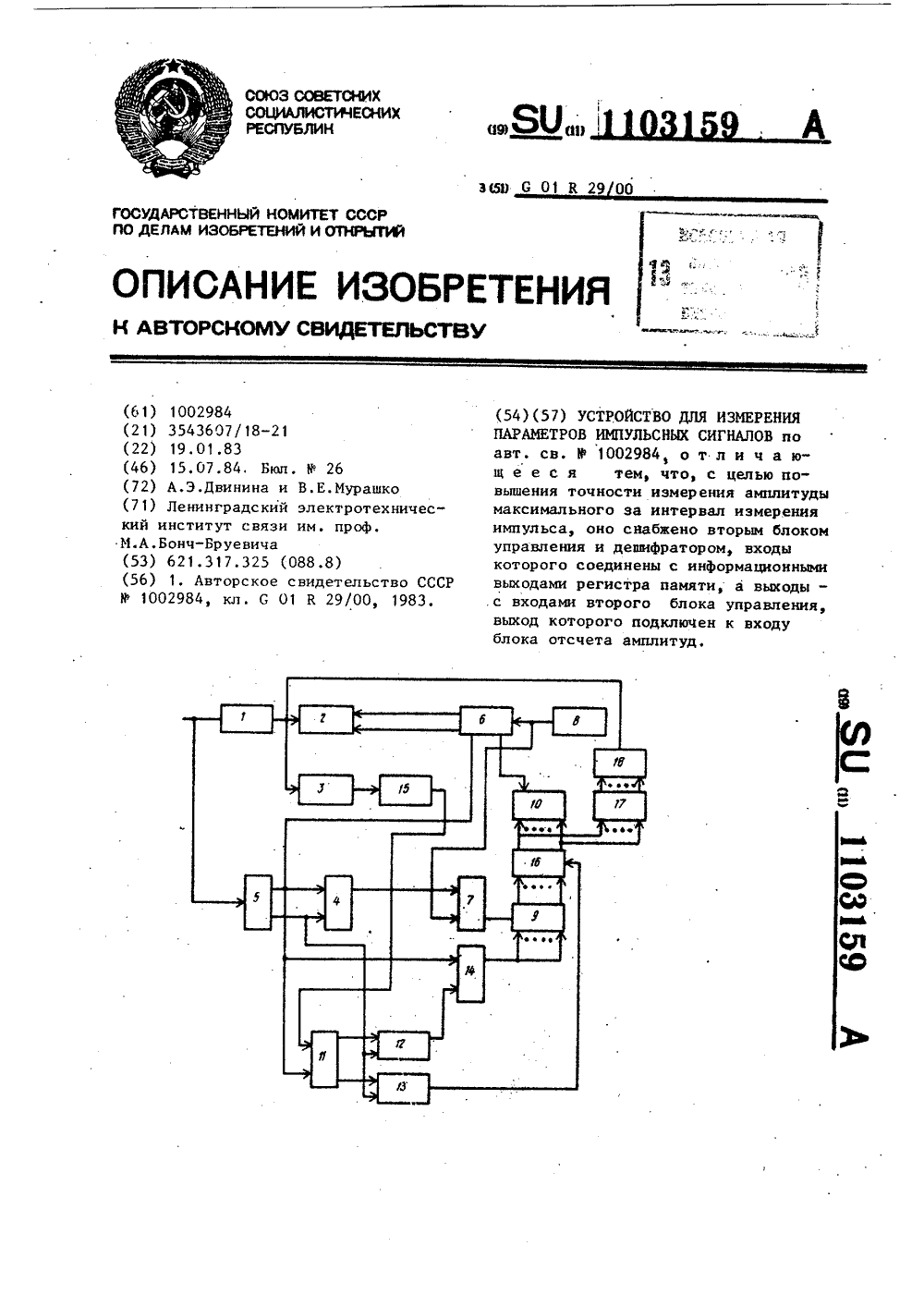

Метки: импульсных, параметров, сигналов

...4, выход которого соединен с первым входом первого ключа 7, выходом додключенного к счетному входу счетчика 9 импульсов, вторым входом - к выходу генератора 8 счетных импульсов и второму-входу первого блока, 6 управления, третий выход которого связан с управляющим входом блока 10 индикации длительности. Выход дифференцирующего блока 3 через элемент 15 задержки подключен к первому входу второго триггера 11, второй вход которого соединен с первым выходом формирователя 5 импульсов и первым входом элемента 14 ИЛИ, вторым входом подключенного к выходу второго ключа 12, первый вход которого связан с первым выходом второго триггера 11, а второй вход - с вторым выходом формирователя 5 импульсов, вторым входом первого триггера 4 и вторым входом...

Номер патента: 1103160

Опубликовано: 15.07.1984

Авторы: Владыченский, Егоров, Рувинский

МПК: G01R 29/08

Метки: ректенна

...диагонали электрического моста, к другой диагонали которого подключена нагрузка, два смежных плеча электрического моста, соединенные с разными плечами диполя,содержат диоды, включенные навстречуодин другому, параллельно каждомудиоду включен вход соответствующегоотрезка двухпроводного фидера длиной,кратной длине волны в нем, выходыотрезков двухпроводного фидеравключены в разрывы противоположныхплеч электрического моста, в каждомплече электрического моста междудиполем и отрезком двухпроводногофидера включен конденсатор,На фиг. 1 изображена предлагаемаяректенна, на фиг. 2 - антенная решетка, элементы которой выполненыиз элементов ректенны.,Ректенна содержит полуволновойдиполь 1, расположенный над проводящим экраном 2, электрический мост3,...

Номер патента: 1103161

Опубликовано: 15.07.1984

Авторы: Доля, Крамаров

МПК: G01R 29/22

Метки: продольного, пьезомодуля

...в них не возникает.Кроме того, каждая прокладка по всей поверхности имеет непрерывный электрод, что приводит, даже при наличии остаточной поляризации в материале прокладок, к снятию возможных электрических напряжений.Наличие у прокладок электродов (в том числе и в месте механического контакта с испытуемым пьезоэлементом) позволяет сравнительно просто измерять заряд, возникающий на выходе пьезоэлемента. Это измерение осуществляется путем электрического соединения электродов прокладок, которые в силу механического контакта электрически соединены с электродами пьезоэлемента, с электрическим входом измерителя заряда 5.Искомое значение пьезомодуля д вычисляется по формулеНа чертеже представлено устройство для измерения продольного...

Номер патента: 1103162

Опубликовано: 15.07.1984

Авторы: Горин, Штер

МПК: G01R 29/26

Метки: дискретное, осуществляющего, преобразование, точечное, фильтра, фурье, цифрового, шума

...определитьсреднее и/или среднеквадратичноезначение шума.Существо изобретения основано на следующем принципе.Частотная характеристика каждого из фильтров блока дискретного преобразования Фурье независимо от структуры его реализации является периодической с частотой Ед дискретизации (или повторения) сигналов, причем на.интервале однозначности этахарактеристика имеет М -нулей приМ-точечном преобразовании Фурье.Частотная характеристика цифрового фильтра на выходе каждого изфильтров дискретного преобразования Фурье является результатом пере.множения характеристики собственнопредварительного цифрового фильтраспециальной формы (реализующей, какправило, максимизацию отношения сигнал-шум или отбеливание входного шума и т.п.) и...

Номер патента: 1103163

Опубликовано: 15.07.1984

Авторы: Бингелис, Клебанский, Матусявичюс, Шуркус

МПК: G01R 31/26

Метки: коэффициента, передачи, статического, транзисторов

...измерения 0 статического коэффициента передачитока транзисторов, содержащее источник коллекторного напряжения, первыйвыход которого подключен к клеммедля подключения коллектора испытуемого транзистора, а второй выход - кобщей шине, генератор тока эмиттера,первый выход которого подключен кклемме для подключения эмиттера испытуемого транзистора, а второй выход 0 подсоединен к общей шине, блок выбора пределов и индикатор, введены преобразователь ток-код и блок делениякодов, первый вход которого подключен к управляющему входу генераторатока эмиттера, второй вход подсоединен к входу блока выбора пределови к выходу преобразователя ток-код,первый вход которого подключен кклемме для подключения базы испытуемого транзистора, второй вход...

Номер патента: 1103164

Опубликовано: 15.07.1984

Автор: Гаврилов

МПК: G01R 33/02

Метки: датчик, магнитного, поля

...в состав которых входятортогонально расположенные датчикимагнитного поля с 13,Недостатками известных датчиковявляются невысокая. чувствительность 1 Би точность измерения, обусловленнаянеидентичностью их выполнения.Известны также устройства, в которых в качестве датчиков магнитного поля использованы две взаимно 20перпендикулярные рамочные антенны,каждая из которых выполнена в видеравномерно намотанной на кольцевоммагнитопроводе и замкнутой самуна себя обмотки с отводами в диаметрально противоположных точках 2 ,.Однако данные датчики характеризуются невысокой точностью измерения вследствие неидентичности выполнения рамочных антенн, в частнос- ЗОти особенно сильно на точность измерений влияет различие изменениямагнитной...

Номер патента: 1103165

Опубликовано: 15.07.1984

Авторы: Мельгуй, Сандомирский

МПК: G01R 33/12

Метки: коэрцитивной, силы

...устройства, реализующего предлагаемый способ, на фиг, 2 представлены временные диаграммы работы этого устройства.Устройство содержит последовательно соединенные источник 1 намагничивающего тока,намагничивающий соленоид 2, резистор 3, а также последовательно соединенные измерительную катушку 4, пиковый компаратор 5 и регистратор 6, второй вход которого подключен к точке соединения резистора 3 и намагничивающего соленоида 2.Коэрцитиметр работает следующим образом.Преобразователь, состоящий из намагничивающего соленоида 2 и измерительной катушки 4, устанавливается на поверхность контролируемого изделия 7. Источник 1 намагничивающего тока подает на намагничивающий соленоид 2 линейно возрастающий ток (фиг. 2 а). При этом сигнал на...

Номер патента: 1103183

Опубликовано: 15.07.1984

Авторы: Животовский, Цикин

МПК: G01R 29/08, G02B 27/00, G02F 2/02 ...

Метки: классификации, оптическое, радиосигналов

...поступающих на отклоняющие системы ЭЛТ при приеме радиосигнала ФТ,.Оптическое устройство классификации радиосигналов включает последовательно расположенные лазер 1, первый поляризатор 2, первый коллиматор 3, пространственный модулятор света (ПМС), 4, экран 5 с двумя отверстиями, расположенными соответственно напротив начального и конечного участков модулятора 4, четвертьволновую пластинку 6, размешенную на выходе одного из указанных отверстий, второй 7 и третий 8 коллиматоры, выполненные анаморфортными и расположенные соосно с этими отверстиями, трехгранную равнобедренную призму 9, большая грань которой перпендикулярна оптической оси устройства, второй 10 и третий 11 поляризаторы, размешенные соответственно перед фотоприемниками 12...

Номер патента: 1104425

Опубликовано: 23.07.1984

Авторы: Седых, Ульянова

МПК: G01R 13/02

Метки: индикатора, отображения, пеленга, цифрового

...для цифрового индикатора пеленга, содержащее первый блок запоминания., первый вход которого соединен с первой входной клеммой устройства, а выход - с первым входом первого цифрового табло, второй вход которого через ключ соединен с выходом источника питания, причем вторая входная клемма устройства через формирователь записи соединена с вторым входом первого блока запоминания, введены второй блок запоминания, второе цифро" вое табло, формирователь переписи, задатчик закона изменения напряжения и регулятор напряжения, причем вторая входная клемма устройства соединена с управляющим входом ключа и входом формирователя переписи, выход которого подключен к второму входу второго блока запоминания и через задатчик закона изменения...
