Номер патента: 1400470

Опубликовано: 20.08.1999

Авторы: Агафонова, Вяткин, Горбатов, Зиненко, Лисин

МПК: H05H 7/00

Метки: источник, нейтральных, ускоренных, частиц

Источник ускоренных нейтральных частиц, содержащий разрядную камеру с системой извлечения ионов, включающей выходной электрод с отверстиями, камеру нейтрализации, герметично соединенную с выходным торцом разрядной камеры, и устройство для сепарации заряженных и нейтральных частиц, отличающийся тем, что, с целью увеличения степени однородности распределения плотности тока нейтральных частиц в поперечном сечении пучка с одновременным увеличением плотности тока при работе с инертными газами в диапазоне низких энергий, устройство для сепарации выполнено в виде двух плоских электродов с отверстиями, соосно расположенными отверстиям в электродах системы извлечения, а расстояние между выходными...

Номер патента: 1638070

Опубликовано: 30.03.1991

Авторы: Зиненко, Степанюк

МПК: B65D 59/06

Метки: защиты, резьбы

...отходы металлоштамповочного производства и отслужившие свойсрок транспортерные ленты, автопокрышкии другие отслужившие свой срок реэинотехнические изделия, что в несколько раз снижает их стоимость.На фиг, 1 показано устройство, общийвид; на фиг. 2 - устройство на резьбовомконце трубы; на фиг. 3 - разъемное исполнение:устройства; на фиг, 4 - устройство вразвернутом виде; на фиг. 5 - стык упругогоэлемента; на фиг, 6 - узел на фиг, 2,Устройство для защиты резьбы содержит металлический защитный кожух 1, поокружности которого рядами выполненыфигурные просечки 2, лепестки 3 которыхотогнуты внутрь упругого элемента 4 и представляют.собой средство фиксации кожухаотносительно упругого элемента, выполненного из эластомерной ленты,Защитный...

Номер патента: 1551453

Опубликовано: 23.03.1990

Авторы: Головченко, Зиненко, Иванов, Моргунов, Рогов, Рясса

МПК: B21D 43/00

Метки: бракеровки, жестяных, консервных, крышек, ротор, транспортирования

...1соответствует своя зона сброса бра. кованных консервных крышек, благодаря чему расширяются Функциональные возможности предлагаемого устройства.Ротор работает следующим образом. В процессе вращения диска 2 основные щетки 5-10 скользят в соответствующих кольцевых зонах 41-46 коллектора 4, поочередно контактируя с контактными пластинами 20-26 коллектора. Пусть в некоторьпг момент времени щетка 5 коснулась пластины 20. В этот момент катушка соответствующего электромагнитного схвата 1 подключается к первому источнику 16 тока повышенного напряжения, в результате чего этот схват в форсированном режиме захватывает консервную крышку в позиции захвата, Для совмещения центров схвата и захваченной консервной крышки коллектор 4 предварительно Ь...

Номер патента: 1530855

Опубликовано: 23.12.1989

Авторы: Добровольский, Жигалкин, Зиненко

МПК: F16C 32/06

Метки: аэростатический, подпятник

...а поэтому не изменяются и подъемные силы эростатических компенсаторов 6 перемеЩения вала 2 опоры. В собственно55 аэростатическом подпятнике зазор между левым основаниеми пятой 3 уменьшается, а между и евым основанием 1 и пятой 3 увеличивает 45 газа в окружающую среду.Узел стабилизации зазора включает датчики 5 линейных перемещений, которые через преобрзовтель 14, элемент 20 15 сравнения, задатчик 6 величины регулируемого зазора и высоковольтный усилитель 17, образующие систему автоматического регулирования, управляют величиной открытия отверстий 8 компенсаторов 6 перемещения.Аэростатический подпятник работает следующим образом,Иэ коллектора 1 сжатый воздух поступает в камеры 7 наддув компенсторов 6 перемещения. В исходном положении...

Номер патента: 1500805

Опубликовано: 15.08.1989

Авторы: Добровольский, Жигалкин, Зиненко

МПК: F16C 32/06

Метки: аэростатическая, опора, шпиндельная

...в атмосферу.Из коллекторов 11 компенсаторов перекоса вала 7 воздух через дополнительные питающие сопла 4 попадает в зазор между поверхностью вала 7 и втулки 1, создает компенсирующее противодавление и через .торцы аэростатической опоры, а также кольцевые канавки8 и соединительные окна 9 выходит ватмосферу,Кольцевые канавки 8 и соединительные окна 9 обеспечивают развязку собственно аэростатической опорыи компенсаторов перекоса вала подавлению в зазоре опоры, ке нарушая режим истечения газа из области 11 (фиг. 1), Это препятствует деформации поля давления в этой области изза наличия локальных областей повышенного давления под дополнительнымпитающими соплами 4 на половине за 4зора (по окружности) в общем случаеи отсутствия другого пути...

Номер патента: 1344574

Опубликовано: 15.10.1987

Авторы: Давыгора, Зиненко, Козырев

МПК: B23P 19/02

Метки: бронзы, деталью, корпусной, подшипников, пористой, сборки, скольжения

...4 остается цел,двэкцой, так каксила трения ее об ,помянутые поверхности превышает тарировансе усилие,приложенное к ней. Пуансон 6 своимвыступом 1 входит в зацепление с пазом подшипника 9 и вращает его дотех пор, пока оправка 4 не начинаетдвижение, После этого осуществляют О запрессовку подшипников пуансоном 6,при этом смицдются торцовые буртикиподшипников, что обеспечивает фиксацию последних в корпусной детали.П р и м е р. В корпусе (материал 5Д 16) с диаметром отверстия 8.,01устанавливали подшипники с к ол ьже н ияи з пористойб р о ц эы со следующимиконструкторскими параметрами ;н ар ужный д иаме тр Ф 8"е гдиаметр отверстия Ф 3 д,осаобщая длина подшипника Б А О, 15,толщина стенки буртикв 0,8 мм;глубина буртиков 2 мм,35 радиальное...

Номер патента: 1288806

Опубликовано: 07.02.1987

Авторы: Благой, Зиненко, Самсон

МПК: H02G 5/00

Метки: шин

...коммутируемых цепей.На фиг. 1 дана система шин с шинами разной ширины; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - расположение шин разной ширины, разрез; на фиг. 4 - расположение шин одинаковой ширины на ступенчатом основании, разрез; на фиг. 5 - схема электромонтажа.Система шин может состоять (фиг. 1-3) из шин 1-5 разной ширины, закрепленных к изоляционным пластинам би установленных в порядке убывария ширины шин с помощью планок 10 на стяжке 11, Вся система крепится к корпусу уголком 12. При выполнении системы шин из шин 13 одинаковой ширины (фиг.4) монолитное электроизоляционное основание 14 выполнено ступенчатым и шины 13 закреплены на ступеньках основания 14, крепящегося к корпусу уголком 15.Предлагаемая система шин...

Номер патента: 1263856

Опубликовано: 15.10.1986

Авторы: Абашин, Зиненко, Кучерявенко, Мяшкур

МПК: E21C 41/06

Метки: залежей, крутопадающих, мощных, обрушением, разработки, этажным

...зарядов встречно направленных вееров пареллельно сближенныхскважин 10; затем на образованное 5 пространство (щель) отбивают вниззарядами вееров глубоких скважин11 часть 12 верхнего подэтажа у границы смежной секции и зарядами пареллельно сближенных скважин 13 раска лывают оставшуюся часть 14 верхнегоподэтажа на две зоны, которые разрушают встречно направленными веерамиглубоких скважин 15 в направлении отцентра секции к флангам, а отбитую 15 руду выпускают через приемные вороики 16.Способ осуществляется следующимобразом.Отбойку вертикальных секций 1, 20 примыкающих к зажатой среде 2, отбивают по простиранию на всю высотуэтажа в один прием. Вначале на зажимающую среду отбивают часть 5 нижнего подэтажа 4 зарядами параллельно 2...

Номер патента: 1145312

Опубликовано: 15.03.1985

Авторы: Епифанов, Зиненко, Нокалн, Шенгер

МПК: G01R 31/34

Метки: геометрических, зоны, зубцовой, магнитопроводов, размеров, ротора, статора, электрической

...размеров зубцовой зоны магнитопроводов 2 статора 25 и ротора 26 электричес" кой машины производится следующим образом.При измерении угла скоса и несимметрии расположения зубцов проверяемого магнитопровода 2 на обмотки возбуждения 6 и 7 пар зубцов 4 и 5 (фиг. 1 и 2) подается напряжение возбуждения переменного тока, Разворотом проверяемого магнитопровода 2 статора 25 (фиг, 5 и 6) с помощью узла 3 измерения (см. фиг,6) добиваются минимального по величине напряжения на сигнальных обмотках 9 пары зубцов 5, подключаемых к индикатору 10 через переключатель 11 в положении 13 (фиг. 6), чему соответствует нулевое положение пары зубцов 5, показанное на фиг 7 заштрихованными верхними ромбами. Это положение является отсчетным, нулевым,...

Номер патента: 1067973

Опубликовано: 15.01.1985

Авторы: Батечко, Дьячков, Зиненко, Петруша

МПК: H01J 21/00

Метки: быстрых, водорода, зарядового, ионных, компонента, неиспользуемого, преобразования, пучка, пучков, состояния, удаления, устройствах, частиц

...быстрых частиц водорода водородные частицы термалиэуются и десорбируют в объеме в виде молекулярного газа, что приводит к понижению эффективности удаления быстрых частиц водорода из вакуумного объема устройства.Целью изобретения является повы- .; шение эффективности удаления .з1Цель достигается тем, что при удалении неиспользуемогокомпонента пучка быстрых частиц водорода в устройствах для преобразования щелочно-зарядового состояния ионных пучков способом, включающим орошение рабочей поверхности токоприемника неиспользуемого компонента жидким щелочным металлом, производят орошение жидким щелочным металлом рабочей поверхности токоприемника, покрытой слоем материала, образующего химические соединения или раствор со щелочными...

Номер патента: 1045009

Опубликовано: 30.09.1983

Авторы: Зиненко, Карапетьян

МПК: G01K 11/00

Метки: поверхности, температуры, трения

...поверхностей,дополнительно измеряют скорость относительного перемещения трущихся поверхностей, а в качестве параметровизмеряют поток и работу выхода термоэлектронов, при этом температуруопределяют по Формуле-- 1 И=Ьд Ч "Т 2 Е й -В+ "ЕЕ,(-Р 1-Е, -й - с 7 Ь,где И - uоток термоэлектронон;Ч - скорость относительногоперемещения;измеряемая температура;Э - средний коэффициент прохож"дения термоэлектронамипотенциального барьера наисследуемой поверхности,.д - коэффициент температуропровоцности материала исследуемой поверхности;Ъ, - характеристические размеры зоны, с которой измеряют поток термоэлектронон; 6;(Р - интегральная показательнаяФункция; 5 Р - аргумент Функции, й = У /КТ, .Ч -.,работа выхода,К - постоянная Больцмана, Л =. 75 25 10...

Номер патента: 1026329

Опубликовано: 30.06.1983

Авторы: Зиненко, Сусленков

МПК: H01R 12/10, H05K 7/06

Метки: кабеля, крепления, плате, плоского

...его конструкции, а также в том, что для извлечения Фиксатора должен быть предусмотрен зазор между установленными рядом 15 кабелями.Известно также устройство дся Фиксации петли плоского кабеля на печатнойплате, содержащее колодку, выполненную в виде С -образной скобы, полки которой образуют паз для прохода плоского кабеля, и Фиксатор, выполненный в виде двух прямоугольных пластин с симметричными выступами на двух противоположных сторонах, причем 25 прямоугольные пластины фиксатора установлены в С -образную скобу колодки с возможностью взаимодействия их симметричных выступов с ее торцовыми кромками 2.Недостатком этого устройства явля,ются большие габариты иэ-за наличия фиксатора, выполненного в виде двух прямоугопьных пластин, при...

Номер патента: 1018066

Опубликовано: 15.05.1983

Авторы: Антонов, Епифанов, Зиненко, Нокалн

МПК: G01R 31/34

Метки: зубцов, магнитопровода, несимметрии, расположения, электрической

...6 и 7, на каждом из которых расположены сигнальные обмотки 8, подключенные к нуль-индикатору 4 через переключатель 5, и обмотки возбуждения 9.Обе пары зубцов б и 7 имеют размеры по ширине как в известном устройстве и длину а (для примера принята одинаковая для обоих пар), причем расположены обе пары аксиально (т.е. по оси Б - Б на фиг, 2, параллельной оси вращения Б 6 - Б на Фиг. 1 проверяемого магнитопровода) на краях измерительного магнитопровода 2, длина которого равна длине проверяемого магнитопровода 38 .Устройство работает следующимобразом.На обмотки возбуждения 9 подается напряжение переменного тока. Сигнальная обмотка 8 пары зубцов 6 подклю чается к нуль-индикатору 4 (переключатель 5 в положении 1- 1). Разворотом...

Номер патента: 1018065

Опубликовано: 15.05.1983

Авторы: Бачева, Епифанов, Зиненко, Майзель, Нокалн

МПК: G01R 31/34

Метки: зубцов, магнитопровода, несимметрии, прибор, расположения, электрической

...8 вращающегося трансформатора 5 и с сигнальных, обмоток 3 на регистрационную ленту, либо с последующей перфорацией и обработкой полученных данных на ЗВИ, либо с непосредственной расвифровкой оператором по расхождению двух мини" мумов сигнальнйх напряжений).В первом режиме прибор работает следующим образом (на фиг, 2 изобра" жена диаграмма работы элементов задающего устройства для первого режима).При подаче напряжения переменного тока на обмотку возбуждения 2 чувствительного элементав нем возникает магнитный поток, замыкающийся по проверяемому магнитопроводу 6 и индуктирующий ЗДС в сигнальных обмот ках 3, Зта ЗДС подается через усилитель 12 (второй электронный ключ 14 в исходном положении открыт) на обмотку управления1 исполнительного...

Номер патента: 1001256

Опубликовано: 28.02.1983

Авторы: Зиненко, Иванов, Кобиляков, Пирожихин, Светикова

МПК: H01R 39/02

Метки: токосъемное

...имеютО-образную форму Ширина пазов 8больше толщины щеток 9. Концы 10 и 6011 каждой щетки 9 охватывают соот"ветствующее 1 контактное кольцо 5 иустановлены в его канавке 6 с натягом. Средняя часть 12 щетки 9 расположена в пазу 8 с зазором, К щет кам 9 подпаяны монтажные провода 13 Так как ширина паза 8 больше толщины щетки 9, последняя под действием канавки 6 всегда располагается посе" редине соответствующего кольца 5 не"зависимо от погрешностей изготовленияротора 4. Контактное усилие, обеспечивающее поджатие щетки 9 к кольцу 5,возникает при сопряжении щетки 9 с кольцом 5 за счет сил упругости и соответствующей геометрии этих эле" ментов. Свободное положение щетки 9 в пазу 8 обеспечивает ее самоустановку относительно кольца 5 в осе-.вом и...

Номер патента: 972139

Опубликовано: 07.11.1982

Авторы: Бадяев, Баранов, Бутько, Голуб, Зиненко, Иванов, Кузьменко, Лавилов, Пономарев, Федоров

МПК: E21D 23/06

Метки: крепи, механизированной, секция

...6 отбойный орган, включающий расположенный в плоскости перекрытия 4 плоский зарубной бар 7с режущей цепью 8 и приводом 9.Гидродомкрат 6 выдвижения отбойногооргана расположен в проеме между продольными брусьями бара. В нижней части баравыполнен паз, в котором расположен кронштейн 10, посредством которого гидродомкрат 6 закреплен к перекрытию 4.Над зарубной частью бара 7 расположен защитг 1 й лист 11, который установленс возможностью подъема посредством гидропатронов 12, при этом перекрытие 4 выполнено с пазом 13 для размещения в последнем защитного листа 11 при вдвинутомотбойном органе.Работа секции механизированной крепиосуществляется следующим образом.После прохода добычного комбайна подочередной секцией крепи включается привод 9...

Номер патента: 961056

Опубликовано: 23.09.1982

Авторы: Зиненко, Иванов, Левицкий, Нокалн, Павловский, Федоренко

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...в одном положении (1) согласно, в другом (П) встречно.При согласном включении обмоток они выполняют функции рабочих синус- но-косинусных обмоток, при встречном включении обмоток - измеритель- ных . Выражение для выходной ЭДС встречно включенных полуобмоток может быть поставлено в виде: где Р - число пар полюсов;А - коэффициент пропорциональности;Ь - величина несоосности магнитопровода, со стороны которого производится возбуждение;8 - номинальный воздушный зазор; В о,Вро - начальные углы отсчета экс-,центриситетов неподвижнОгои подвижного магнитапроводов, относительно выбранного начала координат;б. - угол поворота подвижногомагнитопровода, 45Работа устройства осуществляется следующим образом:по результатам изменения ЭДС обмоток 5...

Номер патента: 949631

Опубликовано: 07.08.1982

Авторы: Воскобойников, Зиненко, Соловьев, Фабрикант, Щербаков

МПК: G05B 11/01

Метки: интегрирующий, переменного, привод

...10 питания, выходное напряжение Ивх и скорость вращения выходного вала.Привод работает следующим образом.Входной сигнал Овх с источника 1,пройдя через усилитель 2, поступает на обмотку дви. гателя 3 управления, скорость вращения ко. торого изменяется до тех пор, пока напряжение с выхода обмотки 7 п последнего тахо- генератора 4 П не становится равным входному, Напряжение на выходе каждого -го тахогенератора 4; при постоянном и максимальном напряжении возбуждения жение О,11 В 2тъ 9 Цт "ЦвО =0 Я63 тп 5 енераторов. одинаковы, его 4 п ло тахоторы 4последнь птоде обес сли все огене выхо о напряжение н ечивается пр прецизиони нств О =(тпедовательно, в предлагаемом прйвод4) и (5) получаем О= иа-,я, Кгде М т, - коэффициент передачи...

Номер патента: 942742

Опубликовано: 15.07.1982

Авторы: Баркан, Геркус, Глезер, Зиненко, Лысенко, Шевцов

МПК: A61F 5/44, A61G 9/00, G08B 5/36 ...

Метки: мочеприемника, наполнении, сигнализации

...выходного напряжения,снимаемого с обмотки 17 повышающеготрансформатора 13. Датчик наполнения включен в цепь срабатывания реле 4 и устанавливается в мочеприемнике 18фиг.2 ), закрываемом в рабочем положении крышкой 19 из диэлектрического материала.Для исключения ложных срабатыва- в ний этот датчик выполнен, например, в виде четырех пар штыревых электродов 20, попарно и крестообразно расположенных по окружности крышки и направленных внутрь полости мочепри емника, Электроды соединены проводниками 21 на поверхности крышки,.при этом каждый иэ электродов пары подключен к ближайшему электроду со" седней пары, кроме двух электродов иэ соседних пар, от которых отведены соединительные провода 22 для подключения к электронному блоку....

Номер патента: 881334

Опубликовано: 15.11.1981

Авторы: Зиненко, Картавых, Пономарев

МПК: E21D 11/14

Метки: выработок, крепь, податливая, подготовительных

...бетонит крепи в сборе,Податливая крепь для подготовительныхвыработок собирается из отдельных бетонитов 1 ромбнческой формы, пирамидальных опор 2 и клинового арочного замка 3, Ромбовидный бетонит 1 состоит из искусственного камня ромбической формы 4 с отверстиями н металлической опалубки 5, сжатой болтами 6. Каждая пластина металлической опалубки 5 имеет захват 7 и выступ 8. Пирамидальные опоры содержат направляющие захваты.До начала влияния очистных работ крепь 20 выработки находится в статистическом положении.Приближающийся очистной фронт первой по ходу лавы оказывает усиленное гор 3ное давление на одну из половин арки, от центра клинового арочного замка 3. Ромбовидные бетониты 1 дают постепенную просадку по стенке выработки,...

Номер патента: 840391

Опубликовано: 23.06.1981

Авторы: Бадяев, Баранов, Бутько, Голуб, Зиненко, Иванов, Кузьменко, Лавилов, Пономарев, Федоров

МПК: E21D 23/06

Метки: верхняк, крепи, механизированной

...13 и 14..В штоке имеются два продольных отверстия 15 и 16. Отверстие 15 связаносо шлангом 13 и поршневой полостьюгидроцилиндра (штанги), отверстие 16связано со шлангом 14 и штоковой полостьь. На хвостовом конце штока закреплены два радиально упорных подшипника 17, наружные кольца которыхразмещены между упорами 18 и 19, Напереднем конце штанг имеется режущаякоронка, и винтовая нарезка 20 длявыдачи буровой мелочи из скважины,Буровая коронка имеет такой же диаметр,как и штанга,В верхняках каждой секции крепирасположено по две штанги, между которыми имеются выдвижные консоли(как например, в крепи "Донбасс" ).При очень слабых породах кровливерхний лист выдвижной консоли опирается на выдвижные части штанг.Устройство работает...

Номер патента: 706274

Опубликовано: 30.12.1979

Авторы: Дудко, Зиненко, Лавилов, Мироненко, Немченко, Новиков, Пейсахович, Пожарский, Пономарев

МПК: B61H 13/06

Метки: рельсового, средства, тормозами, транспортного

...вагонетки. Полка Т-образного стержня размещена между днищем слакана 14 и предварительно сжатой пру-. жино.й 15, Днище стахана связано с рычагом 16, который в свою очередь соединен 0 с полумуфтой 17, установленной на шлицах промежуточного вала 18, Вторая полумуфта 19 жестко соединена с зубчатым колесом 20, свободно сидящим йа промежуточном валу и входящим в зацепле.15 ние с зубчатым колесом 21, жестко соединенным со скатом 22. Жестко посаженное на промежуточный вал зубчатое колесо 23 входит в зацепление с зубчатым колесом 24, жестко соединенным со скатом 25.Работает устройство следующим обра зом.Машинист затормаживает электровоз,идущий в голове состава, и включает приводной механизм, при этом буфера электровоза воздействуют на буферные...

Номер патента: 694772

Опубликовано: 30.10.1979

Авторы: Зиненко, Немировский

МПК: G01J 1/44

Метки: импульсный, фотометр

...с генератором.694772 Изд.643 Тираж 780 Подписное Заказ 2513/17 НПО Поиск Типография, пр. Сапунова, 2 3В исходном состоянии, соответствующем установившемуся значению прозрачности атмосферы, генератор 11 работает на некоторой частоте, излучая несколько вспышек света за каждый цикл усреднения опреде ленной длительности. После отражения призменным отражателем (на чертеже не показан), световые сигналы преобразуются фотоприемником 1 в электрические импульсы, На выходе блока 2 измерения отноше О ния фотометрируемого и опорного сигналов формируются импульсы, амплитуда которых определяется прозрачностью атмосферы. Напряжение на выходе блока коррекции находится в допустимых пределах, оп ределяемых требуемой точностью измерения прозрачности,...

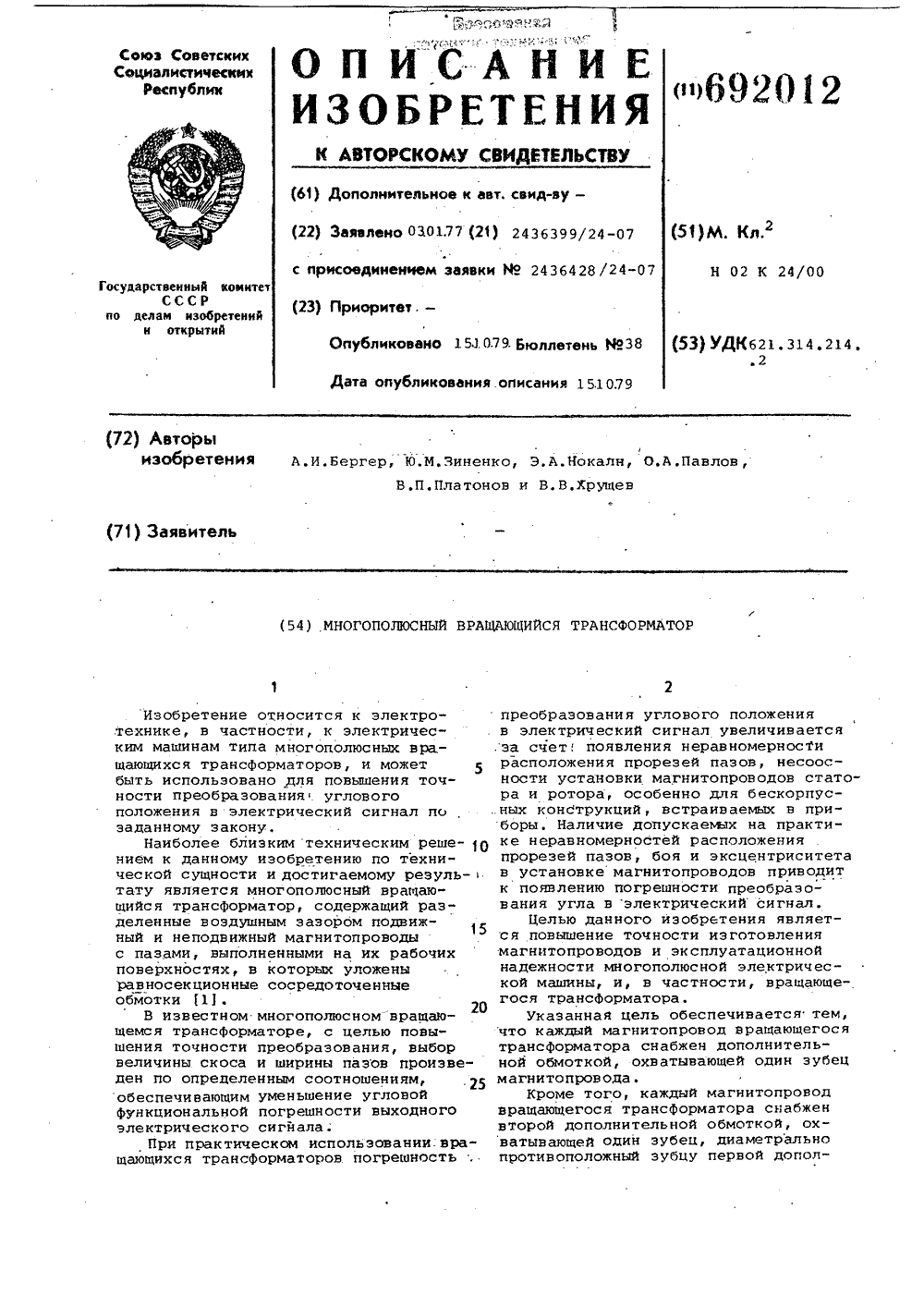

Номер патента: 692012

Опубликовано: 15.10.1979

Авторы: Бергер, Зиненко, Нокалн, Павлов, Платонов, Хрущев

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...вращающийсятрансформатор может быть снабжендополнительными обмотками 7,8 (фиг. 2) .Дополнительна я обмотка 7, расположенная на статоре, охватывает одинзубец диаметрально противоположнойзубцу, на котором размещается дополнительная обмотка 5, и соединена сдополнительной обмоткой 5 встречно.Аналогично размещена и соединена ЗОдополнительная обмотка 8 ротора поотношению к дополнительной обмоткеб ротора.В случае, если на каждом магнито проводеразмещена одна дополнитель- З 5ная обмотка, величина ЭДС, индуктируемая водной из них при подключении рабочей обмотки, расположеннойна другом магнитопроводе вращающегося трансформатора, изменяется по 49закону:е:А 1+саэ Лэ(пр(сс.+ь.А )сРМ (,/где А вкоэффициейт пропорциональносЬ - величина несаосности...

Номер патента: 620168

Опубликовано: 30.09.1979

Авторы: Дьячков, Зиненко

МПК: H05H 1/00

Метки: ионов, нейтрализатор

...заправляют жидкометаллическим рабочим веществом (при этом оно должно быть прогрето при помощи нагревателя 3 до температуры выше точки его плавления), которое затем при помощи620168 электромагнитного насоса 16 закачивается в парогенератор 4. В парогенсраторе жидкий металл превращается в пар, и при помощи сопла 5 Лаваля формируется сверхзвуковая струя паров металла. Эта струя попадает на сепаратор 9, который отсекает ее периферийные части, идущие под большими углами к медианной плоскости. Они конденсируются в жидкость на основании 1 О сепаратора и стенках верхней части основного конденсатора 6, а затем через отверстия 11 эта жидкость стекает на дно конденсатора 6. Центральная часть струи проходит через сепаратор в область между окнами 7,...

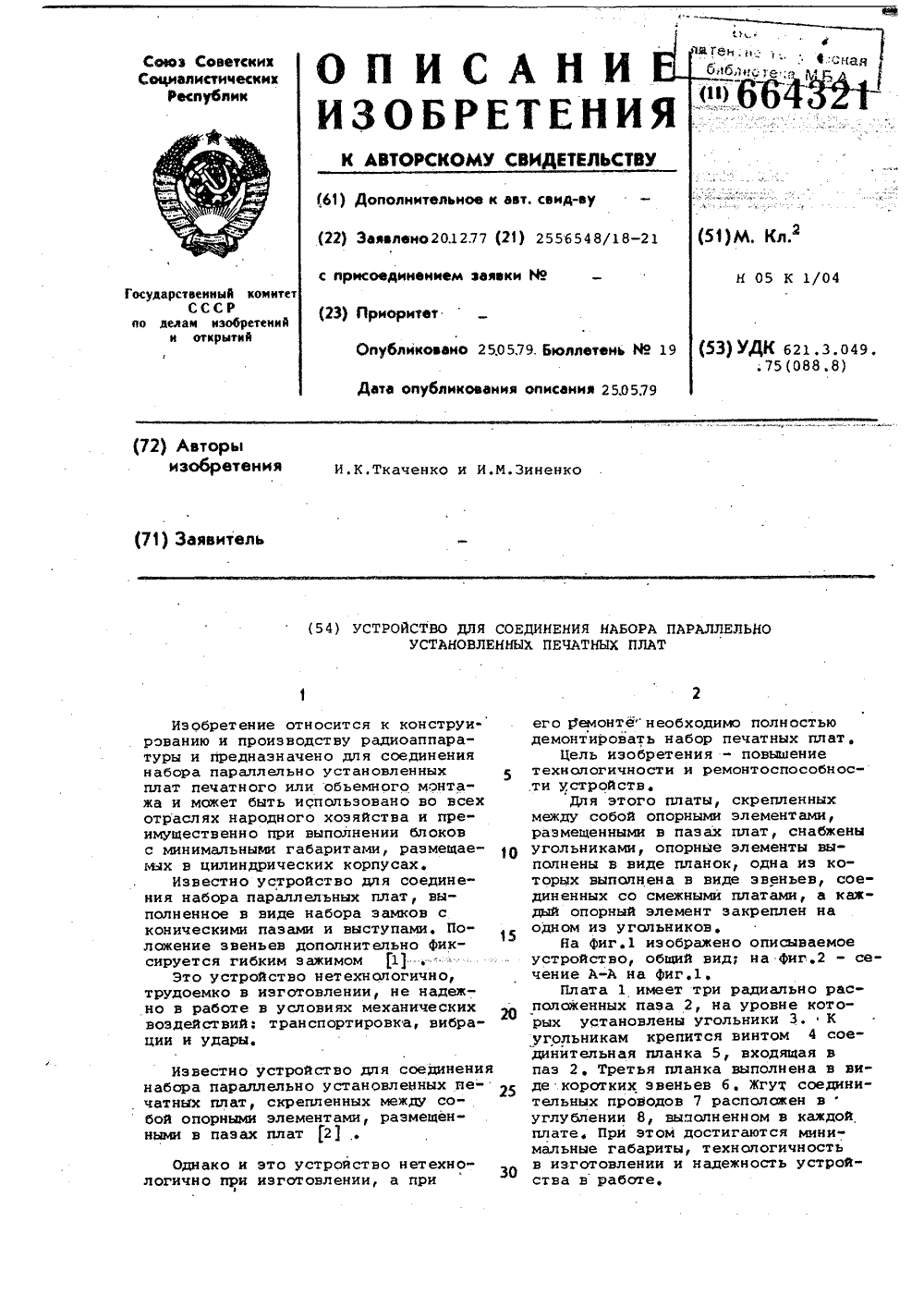

Номер патента: 664321

Опубликовано: 25.05.1979

Авторы: Зиненко, Ткаченко

МПК: H05K 1/04

Метки: набора, параллельно, печатных, плат, соединения, установленных

...жду собой опорными элемен эмещенными в пазах платднако и это устро нчно при изготовле а его 1 емонте необходимо полностьюдемонтировать набор печатных плат,Цель изобретения - повышениетехнологичности и ремонтоспособности устройствДля этого платы, скрепленныхмежду собой опорными элементами,размещенными в пазах плат, снабженыугольниками, опорные элементы выполнены в виде планок, одна иэ которых выполнена в виде звеньев, соединенных со смежными платами, а каждый опорный элемент закреплен наодном из угольниковНа фиг1 изображено оустройство, общий вид 1 н ечение А-А на фиг.1.Плата 1 имеет три радиально расположенных паза 2, на уровне которых установлены угольники 3. Кугольникам крепится винтом 4 с единительная планка 5, входящая впаз...

Номер патента: 555786

Опубликовано: 15.05.1979

Авторы: Дьячков, Зиненко, Павлий, Петруша

МПК: H05H 1/00

Метки: газодинамической, мишени, создания

...струис большой угловой расходимостью не ЭОвыносятся из мишени, а конденсируютсяв сепарирующем устройстве, стекают вконденсатор и снова могут быть использованы для Формирования струи.На чертеже схематично изображено 35предлагаемое устройство.Оно состоит иэ системою циркуляциии системы заправки. Система циркуляции включает нагреватель 1, парогенератор 2 с плоским соплом З.Лаваля, 40сепарирующее устройство 4, состоящееиэ стенок 5 с отверстиями б вцольбоковых стенок сепарирующего устройства для стока жидкости и двухнаклонных пластин 7, конденсатор 8с окнами для ввода и вывода пучка 9питающий трубопровод 10 с обратнымклапаном 11, электромагнитный насос12. К стенкам сепарирующего устройства и стенкам конденсаторов приварена трубка для...

Номер патента: 653692

Опубликовано: 25.03.1979

Авторы: Бергер, Зиненко, Нокалн, Паршин

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...15 и выходные обмотки 16 второго точного канала. Диски 3 и 12 установлены относительно друг друга с угловым смешением, соответствующим взаимной компенсации систематических составляющих погрешностей обоих точных каналов.ВТ может быть также выполнен с одним или двумя дисками на статоре, а не на роторе. В этом случае обмотки возбуждения 5 0 15 20 25 30 35 40 45 50 55 4.грубого и точного каналов выполняются в пазах статора, а выходные обмотки в пазах ротора.При работе ВТ (фиг. 1) в качестве датчика системы передачи угла, выходные обмотки грубого 10 и точного 11 каналов соединяются с входными обмотками приемников грубого и точного каналов следящей системы.Амплитуды ЭДС, индуцированных в обмотках 10 и 1,1 при подключении напряжения...

Номер патента: 632604

Опубликовано: 15.11.1978

Авторы: Дудко, Зиненко, Лавилов, Новиков, Пейсахович, Пономарев, Салов, Чубаров, Щучко

МПК: B61H 11/04

Метки: тормозное

...на подшипниках3 и 4, посаженных на неподвижную ось 5. К ков лесу 1 прикреплено зубчатое колесо 6, а к колесу 2 - зубчатое колесо 7. Диаметры колес 6 и 7 разные. Вал 8 установлен на подшипни.ках 9 и 10, закрепленных в кронштейнах 11 и 12, которые жестко связаны с осью 5 (подшипники 9 и 10 могут быть прикреплены непосред.ственно к кузову вагонетки, если к нему жестко прикреплена ось). На вал 8 жестко посаже.ны зубчатое колесо 13 и подшипник 14, на котором установлено зубчатое колесо 15. К О зубчатому колесу 15 прикреплена полумуфта16. Полумуфта 17 установлена на шлицах вала 8 с возможностью осевого перемещенияНа второй паре колес вагонетки (на чертеже не показана) большее и меньшее зубчатые632604 4установленные на оси колеса, одно из...

Номер патента: 613450

Опубликовано: 30.06.1978

Авторы: Бергер, Богорад, Зиненко, Нокалн

МПК: G01B 7/30, H02K 15/02

Метки: зубцов, магнитопровода, несимметрии, прибор, расположения, электрической

...5 подключена к регистрирующему устройству 17,Работает прибор следующим образом.При подаче напряжения переменного тока на обмотку возбуждения 2 чувствительного элемента 1 в нем возникает магнитный поток, замыкающийся по проверяемому магнитопроводу 6 и индуктирующий ЭДС в сигнальных обмотках 3. Эта ЭДС подается через усилитель 12 и нормально замкнутые контакты 15 реле 14 на обмотку управления 11 исполнительного двигателя 9, обмотка возбуждения 10 которого подключена через конденсатор к источнику переменного тока. В результате двигатель 9 будет поворачивать проверяемый магнитопровод б и ротор вращающегося трансформатора 5 до тех пор, пока ЭДС на сигнальных обмотках 3 не станет минимальной. Это положение соответствует совпадению...
