Ежков

Номер патента: 1626947

Опубликовано: 27.04.2006

Авторы: Вергун, Ежков, Мандрак, Манушин, Масленников

МПК: G09G 1/08

Метки: информации, отображения, трубки, экране, электронно-лучевой

Устройство для отображения информации на экране электронно-лучевой трубки, содержащее коммутатор, блок управления, генератор векторов, блок памяти, буфер данных, блок сопряжения, генератор тактовых импульсов, выход которого соединен с тактовыми входами генератора векторов и блока управления, первый выход которого соединен с управляющими входами генератора векторов, блока памяти и коммутатора, выход которого подключен к адресному входу блока памяти, информационные входы-выходы которого соединены с информационными входами-выходами генератора векторов и блока управления и выходом буфера данных, информационный вход которого является информационным входом устройства, второй выход блока...

Номер патента: 1524587

Опубликовано: 10.04.2000

Авторы: Бокарев, Буртолик, Ежков, Захаров, Красновский, Крымцев, Моргун, Наумшин, Радовский, Шаркова, Юхно

МПК: E21C 37/18

Метки: высокой, горных, пород, разрушения, токами, частоты

Устройство для разрушения горных пород токами высокой частоты, включающее высокочастотный генератор, коаксиальную фидерную линию с узлами подключения и стыковки и рабочий орган, отличающееся тем, что, с целью повышения надежности работы устройства и увеличения производительности разрушения за счет сокращения потерь времени на вспомогательные операции при одновременном повышении КПД, разрушения пород под водой путем снижения токовых утечек по поверхности разрушаемой среды, рабочий орган имеет защитный клапан для исключения попадания внешней среды внутрь рабочего органа, причем фидерная линия выполнена двухкомпонентной по длине, при этом примыкающая к рабочему органу компонента имеет большую...

Номер патента: 1104989

Опубликовано: 10.05.1997

Авторы: Ежков, Маслаков, Смирнов, Спектор, Чаукин, Черкасов

МПК: C21D 9/00, F27B 5/04

Метки: термообработки

Установка для термообработки деталей, содержащая камеру нагрева, форкамеру и расположенный под ней закалочный бак со столом, систему вакуумирования и подачи газа, отличающаяся тем, что, с целью повышения надежности установки и уменьшения расхода инертного газа, она снабжена коаксиально установленными в форкамере промежуточной камерой, фланцем и размещенным на закалочном баке компенсатором давления газа, при этом промежуточная камера соединена с системой вакуумирования и подачи газа и имеет возможность вертикального перемещения, а фланец укреплен под промежуточной камерой для ее герметизации.

Номер патента: 1793530

Опубликовано: 07.02.1993

Авторы: Ежков, Костин

МПК: H03B 9/10

Метки: магнетрона, питания

...15Устройство питания магнетрона работает следующим образом.Одновременно включаются первый и : второй источники 2, 3, устанавливаются рабочее напряжение катода магнетрона 1 и 20 напряжение для стабилизатора 4, Далее замыкается электронный ключ 5 и устанавливает ток через второй источник 3 и стабилизатор 4, равный рабочему току магнетрона и с направлением 11, но через алек тронный ключ 5 и датчик Ъ тока, сигнал с которого поступает на блок 7 управления источником питания накала, создавая режим разрешения включения источника 8 питания накала. По мере прогрева катода 30 магнетрона 1 в цепи электронного ключа 5 и датчика 6 тока плавно нарастает ток 2 противоположного направления, чем ток 1 состояния на второй вход электронного ключа 5,...

Номер патента: 1712543

Опубликовано: 15.02.1992

Авторы: Бибиков, Богданов, Веледницкий, Ежков, Зайнаков, Кутко, Савельев

МПК: E02F 3/76

Метки: бульдозерное, оборудование

...изгибающая сила. Отвал работает как шарнирно опертая балка. Средняя часть отвала не разгружена, так как к ней не соединены разгружающие отвал элементы, Это ведет к увеличению металло- емкости и снижению надежности бульдозерного оборудования,Цель изобретения - повышение надежности путем снижения усилий на толкающих брусьях и отвал и увеличения тягового усилия путем приближения отвала к базовому Для достижения поставленной цели в бульдозерном оборудовании, включающем отвал, толкающие брусья, соединенные с отвалом посредством крестовых шарниров, а с базовым трактором посредством сферических упряжных шарниров, две диагональные тяги, соединенные между собой и толкающими брусьями сферическими шарнирами, две распорки, каждая из которых...

Номер патента: 1705376

Опубликовано: 15.01.1992

Авторы: Ежков, Зарецкий, Каримов, Малоглазов, Фазылов, Чуриков

МПК: C22B 3/02

Метки: аппарат, гидрометаллургический

...представлен предлагаемыйаппарат, общий вид,Аппарат для гидрометаллургической переработки материалов, содержащих цветные металлы, состоит из корпуса 1,внутренняя полость которого разделенастаканом 2 на камеру 3 контактированияматериала и реакционную камеру 4, патрубков 5 и 6 подвода исходных материалов,патрубка 7 вывода отработанной фазыфильтровального пояса 8, газового колокола9, свободный конец которого погружен вдезактивирующую жидкость 10 барботакной камеры 11 с образованием жидкостногозатвора и который установлен соосно с камерой 11 и корпусом 1.Барботажная камера 11 выполнена в виде охватывающей верхнюю часть корпуса 1цилиндрической емкости 12, днище которойжестко прикреплено к корпусу снаружи, спатрубками 13 и 14 для подачи и...

Номер патента: 1696647

Опубликовано: 07.12.1991

Авторы: Бибикова, Богданов, Веледницкий, Ежков, Зайнаков, Кутко, Савельев

МПК: E02F 3/76

Метки: бульдозер

...в плоскости этих толкающих брусьев, На фиг,З показан вариант бульдозерного оборудования, где шарниры 15-18 выполнены вращательными, оси вращения которых совпадает с осями вращения Н, 1 Н 1, 11 Н 11 и И - И, В общем случае шарниры 15 - 18 должны быть сферическими, На фиг,4 показан вариант исполнения бульдозерного оборудования, где кронштейны 10 и 11, подкосы 8 и 9 выполнены в виде листов, В случае выполнения бульдозера по фиг.З шарниры 7 могут быть выполнены сферическими, а подкосы 8 и 9 иметь общий вращательный шарнир 17 и 18 (фиг.5), что более технологично,В бульдозере по фиг,б шарниры 7 выполнены вращательными и выполняют функцию косоустановленного и добавочного вращательных шарниров за счет наличия в этих шарнирах...

Номер патента: 1683817

Опубликовано: 15.10.1991

Авторы: Губичев, Ежков, Карулин, Кузьмичев

МПК: A47K 3/28, B05B 1/20

Метки: душевая

...испытывает одновременное воздействиеводных струй с различных направлений под разными углами, что способствует эффективности водной процедуры. 6 ил,радиусом и, каждое из которых соединеновстык с двумя соседними, а одно из полуколец через подводящий пэтрубок 2 с краном3 соединено также с гидромагистралью 1,причем плоскости симметрии соседнихполуколец (4 и 5,. 4 и 7, б и 7) перпендикулярны, а плоскости симметрии несоседнихполуколец (4 и б, б и 7) параллельны и осикаждого из отверстий 8, расположенныхна одинаковом расстоянии от двух соседних, направлены в одну точку пространства, являющуюся центром гипотетическойю- Осферы радиуса К у -- , на которой лежат2все полукольца 4-7 (фиг. 5),Душевой установкой пользуются следуощим...

Номер патента: 1682340

Опубликовано: 07.10.1991

Авторы: Ежков, Нурулаев, Палванов, Фролова

МПК: C04B 14/04

Метки: аглопорита

...формы гранулы, влияющие на уменьшение насыпной плотности и увеличение прочности при сжатии обожженных гранул аглопорита.Для получения аглопорита используют смесь следующего состава, мас.%:Глинистое сырье 45,51682340 2,5 15 Формула изобретения Свойства Показатели свойств по и име Известный Соотношение по массе сырьевойсмеси и сточных вод процессаобогащения сурьмяных рудХарактеристика аглопоритаНасыпная плотность аглопоритовогогравия, кг/мэПрочность при сжатии, МПаВертикальная скорость обжига сучетом времени на зажигание испекание, мм/мин 11,5;1 10,1:1 12,5:1 410 3,3 390 3,2 410 2,9 445-5100,95-1,42 19 19 Составитель В.ОбразцовТехред М,Моргентал Корректор Т,Малец Редактор Н,Яцола. Заказ 3380 Тираж, ПодписноеВНИИПИ Государственного...

Номер патента: 1674883

Опубликовано: 07.09.1991

Авторы: Губичев, Ежков, Карулин, Кузьмичев

МПК: A63B 43/04

Метки: мяч

...полуколец параллельны, груз 5 в виде шара размещен внутри направляющей 2, Для обеспечения перемещения груза 5 в виде шара внутри направляющей 2 ее внутренний диаметр выбран больше, чем диаметр груза 5. Мячом по зомПосле уда деления массы в аиде шара в дии полета мяч совершает колебания, имеющие случайный характер. вокруг траектории движения лвиду изменения положения центра тяжести мяча, ) а что предопределяет его неожиданные О, пространственные эволюцииМячу присущи широкие игровые воэможности по причине многовариантности фнепредсказуемого движения, что достигает- Оо ся за счет перемещения груза 5 в виде шара (ОО внутри направляющей 2 се, груз 5 имеет (лЭ возможность движения относительно центра мяча. При этом дисбаланс центра...

Номер патента: 1673902

Опубликовано: 30.08.1991

Авторы: Балтинский, Ежков

МПК: G01L 21/34

Метки: газового, давления, области, разряда

...реализации способа измерения давлений проводят следующие операции. Откачивают камеру 1 до предельного давления, проводят напуск рабочего газа в камеру 1 через натекатель 3 при одновременной откачке газа, Между крышкой 8 анода и катодом 5 создается электрическое поле, достаточное для зажигания тлеющего разряда. Вводят изолированную пластину 7 и регистрируют потенциал и ток утечки пластины 7 путем измерения давления напряжения на известном сопротивлении утечки 14 вольтметром 15 с известным входным сопротивлением. Фиксируют давление в камере с помощью натекания 3 и вакуумметра 16. Изменяют площадь пластины и измеряют потенциал пластины в зависимости от тока утечки. Ток утечки изменяют изменением величины сопротивления утечки 14.При...

Номер патента: 1620498

Опубликовано: 15.01.1991

Авторы: Ежков, Нестеров, Палванов, Полковников, Фролова, Шуклин

МПК: C22B 30/02

Метки: жидких, отходов, переработки, сурьмусодержащих

...этом случае достигается ммальная степень доизвлечения сиз бросовых растворов.1620498 ность5 20 Таблица 1 Состав, г/лИа СО И Исходный раствор гБЬ 1 айаг Б МаОН яг Б О Наг БО Маг БО Отвальный элек 3-5 90-120 20-25 30-50 40-60 20-30 50-70 тролитМаточный раст- вор 10-15 50-55 15-20 35 45 35 Таблица 2 ВыходфРаК 11 ИИ ь7. Продукт Фракпияь мм. Глинистое сырье 1.-0,0 бЗЛессовидныйсуглинок 0 063-0 3,55 52,4713,3416,414, 24100-0,074 2,2 18,3 6,6 2 ь 9 100 Итого В случае, когда используется меньшее количество растворов для грануляции, не происходит образованиеустойчивых гранул и в процессе обжига сурьма поглощается, а также происходит замедленная дийфузия сурьмычерез толт 1 у материала, что обуславливает низкое извлечение сурьмы.При больших...

Номер патента: 1529154

Опубликовано: 15.12.1989

Авторы: Губичев, Ежков, Лашков, Тихонов

МПК: G01R 33/12

Метки: импульсного, источник, магнитного, поля

...21 и 22 могут представлять собой электромагниты, управляющие обмотки клапанов, форсунок и тиУстройство работает следующим образом,Выходной импульс датчика 1 запускает таймер 2, который начинает подсчитывать выходные импульсы умножителя 9, В момент, когда число этихимпульсов окажется равным значениюкода, записанного в момент запуска всчетчик 25, потенциал иа его выходепереполнения устанавливает триггер 23в исходное состояние и запускает таймер 3, Триггер 23 выполнен с динамическими входами, т,е, срабатывает поперепаду входного потецциала, например из единицы в нопь.Пока на выходе таймера 2 присутствует высокий логический уровень импульсы через элемент И 13 и элементИЛИ 5 поступают на управляющий входключа 20, Длительность импульсов...

Номер патента: 1524060

Опубликовано: 23.11.1989

Авторы: Аджемов, Ежков, Жиганов, Мамзелев

МПК: G06F 13/00

Метки: аппаратом, сопряжения, факсимильным, эвм

...после снятия активногоуровня на линии 21, Далее выполняетсяцикл прерывания процессора аналогично тому, как было описано для режимаработы "Ввод", После этого процессорвыполняет вывод информации на устройство, обращаясь к нему по адресу регистра ввода, При этом блок 7 вырабатывает на линии 15 сигнал, переключающий блок 1 на прием информации с шины 12навину 16, при этом данные от ЭВМ поступают на группу входов параллельной з агрузки регистра 41, После этого навыходе 29 блока 7 появляется активныйуровень, стробирующий данные в регистре и запускает узел 43 на выработкусдвиговых импульсов,Уровень с линии 31, поступая в узел38, осуществляет распределение управляющих сигналов так, что сигнал разрешения записи на линии 49 и...

Номер патента: 1507858

Опубликовано: 15.09.1989

Авторы: Воробьева, Даниленко, Дикинов, Ежков, Каримов, Те, Чуриков

МПК: C22B 3/02

Метки: аппарат, гидрометаллургической, металлы, переработки, содержащих, цветные

...переполняя объемограниченный лотком 12, перетекает влоток 13 и удаляется из аппарата.Твердая дегазационная фракция, потеряв скорость, начинает осаждаться.в зоне между конусами обечаек 8 и 9,причем мелкодисперсная фракция какбы зависает в этой зоне под действием небольшого количества остаточныхпузырьков газа. Происходит дополнительная сепарация продуктов обработки на качественный концентрат, удаляемый через нижний лоток 12, и пенныйпродукт, содержащий молибденовый промпродукт, одну из нежелательных.примесей в шеелитовом концентрате, иглинистую мелкодисперсную фракцию 25шеелитсодержащего промпродукта.Возвратно-поступательное перемещение распределительной насадки 14позволяет регулировать объем зоныокончательной дегазации продуктов и...

Номер патента: 1502644

Опубликовано: 23.08.1989

Авторы: Агноков, Воробьева, Ежков, Ким, Синяшина, Степанов

МПК: C22B 34/34

Метки: вольфраммолибденовых, концентратов, переработки

...и содовом эквиваленте 2,7 в присутствии перкарбоната натрия при отношении перкарбоната натрия к соде в растворе 0,58-0,62, что ветствует тому, что часть соды, зответствующая 66-70% от стехиометрически необходимого на взаимодействие с ИО в концентрате заменена на перкарбонат натрия, В результате повышается степень извлечения вольфрама и молибдена до 99,9 и сокращается продолжительность процесса, 1 табл. следует, что для до иже мальной степени и ма и молибдена в раствор 66-70% соды от стехиомет обходимого количества на ствие с МО в концентрат на эквивалентное по соде перкарболита натрия, что ствует перкарбонатному м 0,62) При этом возможно цесс в одну1502 щелачивания. Добавление в раст;ор перкарбоната в количествах меньше 663 от СНК...

Номер патента: 1425358

Опубликовано: 23.09.1988

Авторы: Губичев, Ежков, Лашков, Старостин, Тихонов

МПК: G06F 17/00

Метки: автоматикой, автомобиля, бортовой

...таймера 12 и вход Э 2 контроллера 15 прерывания и определяет момент отсчета угла Оз, при завершении подсчета которого таймером 12 выдается сигнал искрообразования (точка МЗ, фиг. 2 и 4) через таймер 13 на формирователь 9.Точка М 1 выбирается исходя из максимального угла опережения зажигания О а. Поэтому фактический угол опережения зажигания 01 задается выражением 91=0 нами - Оз. Максимальный угол опережения зажигания Онакс=90 (фиг, 2 и 3).Контроллер 15 прерывания обеспечивает цикл прерывания по входу Э 2, В этом цикле процессор 1 через канал 7 записывает текущее значение угла Йз, находящееся в ОЗУ 2, в таймер 12. Импульс, поступивший на входы 63 таймера 12 и Э 2 контроллера 15 прерываний, разрешает счет угловых импульсов по входу СЗ...

Номер патента: 1357446

Опубликовано: 07.12.1987

Авторы: Воробьева, Ежков, Степанов, Фазылов

МПК: C22B 34/34

Метки: некондиционных, переработки, промпродуктов, шеелитовых

...Остаточное содержаниеСа 80 в растворе 5 г/л. После фильтрации гипса регенерированным раствором обрабатывают новую порцию концентрата. Содержание серы в концентрате1,47%.Данные опытов приведены в табл. 1и 2,7446 Продолжение табл. 1 6,0 1,46 1,40 10 1,35 4,7 1,31 30015 70 7,32 1,60 6,85 1,50 6,00 1,42 5,83 1,38 20 5,72 1, 33 5,50 1,28 9,20 1,63 8,30 1,55 8,02 1,50 300 80 30 7,20 1,47 6,53 1,38 35 6,02 1,3212,40 1,71 11,90 1,67 11,40 1,61 90 300 40 10,60 1,56 10,30 1,51 Таблица 1. /л 55 Саь 04 300 60 Са(ИО) Расход 2 ф % от ТНК ДобавкаВа (ИО)г/л Остаточноесодержание в растСодержаниесеры в 50 СаС 1концен.трате, 200 6,3 1,50 6,4 1,50 6,1 1,47 5,7 1,41 5,3 1.37, 150 4,3 2,02 СаС 1120,0100,0 202 2,9 1,28 196 1,34 205 6,0 91,0 1,50 188 6,85...

Номер патента: 1315435

Опубликовано: 07.06.1987

Авторы: Ежков, Таирова

МПК: C04B 33/00

Метки: керамических, плиток, шихта

...биотита и альбита. Он относится к кварц-полевошпатному сырью с содержанием кварца59 мас,7, глинистого вещества 26 мас.7,15остальное - примеси,Глинистые сланцы по данным рентгенографического анализа состоят изкаолинита, гидрослюды, серицита ифаялита, Они представлены тонкочешуйчатым каолинитом с незначительнойпримесью гидрослюды и гидроокисижелеза, а также обломочного кварца,при этом их содержание, мас,Е: глинистое вещество 50; кварц 24, оксидалюминия 20; примеси - остальное.Гранулометрический состав плитчатого песчаника и глинистого сланцаприведен в табл, 2,Из предлагаемой шихты могут быть 30изготовлены как плитки для полов,так и фасадные плитки,Изделия изготавливают по следующей технологии,2Для получения плиток для пола берут...

Номер патента: 1309123

Опубликовано: 07.05.1987

Авторы: Буркин, Велиев, Глазков, Горелов, Ежков, Казакевич, Карманова, Кузьмин, Попов, Соколов

МПК: H01M 10/32, H01M 10/48

Метки: аккумулятора, незалитого, полюсов, полярности, серебряно-цинкового

...кГц. Для обеспечения излучателя 6 достаточными по мощности сигналами высокой частоты сигналы генератора 2 усиливаются усилителем 3 мощ 25 ности и подаются на металлическую пластину излучателя 6, При этом вокруг излучателя 6 создается электромагнитное поле. На положительные иотрицательные пластины электродов СЦ-аккумулятора 7, установленного на пластину излучателя 6, наводятся ЭДС. При этом полиса аккумулятора 7 подключены к двум потенциальным входам: положительный полюс - к измеритель ному входу "+", а орицательный - к пороговому входу "-" сравнивающего блока 4, который рассчитан на срабатывание при потенциале на измерительном входе "+", большем, чем на поро гоном входеТоки ЭДС.положительных и отрицательных пластин электродов...

Номер патента: 1278896

Опубликовано: 23.12.1986

Авторы: Ежков, Михеев, Шахов, Юрманов

МПК: G06G 7/20

Метки: квадратичный, частоту

...цикла преобразования описываются уравне- ниямиг + лг (5)где У - среднее на интервале Т, +Тг значение входного напряжения;=КС, - постоянная времени интегратора 1.Решив уравнение (4) и (5) относительно Т, и Т , получают выражение для выходной частоты преобразователя1 о БС4 СУП 4 П 1У С гд 4 Г Т д- . " фи о" которая носит название начальной частоты преобразователя,Рассмотрим работу преобразователяпри подключении на вход переменногонапряжения,Сумматор 12 осуществляет суммирование выходного напряжения интегратора и пилообразного напряжения, формируемого при заряде конденсатора 3опорным током +1 . В остальном работапреобразователя не отличается от работы преобразователя при отсутствии входного сигнала.127889 б зСПо" постоянный коэффициент,...

Номер патента: 1265987

Опубликовано: 23.10.1986

Авторы: Голышевский, Ежков, Михотин, Шахов

МПК: H03K 7/06

Метки: импульсов, интегрирующего, преобразования, следования, частоту

...6 ключей и четвертого выхода дифференциального делителя частоты соответственно, первым и вторым входами дифференциального интегратора 1 О являются ицвертирующий ц цеинвертирующий входы второго усилителя 11, выход которого соединен через рсзистор 18 с первым входом третьего операционного усилителя 12, второй вход которого соединен с общей шиной источника питания, а выход является выходом дифференциального интегратора О, первый вход третьего операционного усилителя 12 подклО- чен к выходам пятого 13 и восьмого 16 ключей, выход третьего операционного усилителя 12 соединен с выходом шестого 14 и седьмого 5 ключей, входы восьмого 16 и седьмого 15 ключей соединены с первой Обкладкой конденсатора 17, входы пятого 13 и шестого 14 ключей...

Номер патента: 1265786

Опубликовано: 23.10.1986

Авторы: Артемьев, Ежков, Князев, Мамзелев, Самоделов

МПК: G06F 13/10

Метки: датчиками, линий, связи, сопряжения, состояния, телефонных, эвм

...считывание циклического счетчика 17 времени.Выполнение процедуры записи .в регистр 1 О состояния устройства.В процессе работы устройства возникает необходимость в кратковременном отключении отдельных абонентских линий от устройства, Это обеспечивается блокировкой сигналов, поступающих иэ узлов 3, путем подачи на информационный вход триггера 26 сигнала низкого уровня с соответствующего выхода регистра 10. Это осуществляется следующим образом. ЭВМ, выполняющая команду о записи данных в ре 12 б 578 бгистр 1 О, выставляет произвольный адрес устройства на шины 23 и выдает сигнал выбора устройства, который с выхода приемника 1.3 устанавливает в единицу триггер 11, так как на его ин- . формационный вход поступает сигнал высокого уровня из...

Номер патента: 1260401

Опубликовано: 30.09.1986

Авторы: Воробьева, Даниленко, Ежков, Жуматаев, Степанов, Фазылов, Чуриков, Шангин

МПК: C22B 3/02

Метки: аппарат, гидрометаллургической, металлы, переработки, содержащих, цветные

...декарбонизация с интенсивным выделением газа, в результате чего в полости, ограниченной, коническим дном стакана 6 и дном корпуса 1, происходит интенсивное перемешивание пульпы. Полученная газожидкостная Фаза через зазор 1 между днищем корпуса 1 и открытымкраем стакана 6 и зазор 1 между стенками корпуса и стакана, продолжаяперемещаться, упорядоченными восхб 20 дящими потоками поступает в корпус 1.Декарбонизированный продукт сливается через патрубок 9, проходное сечение которого обеспечивает свободный, слив поступивших на переработку объемов жидкостей. При установившихся параметрахтехнологического процесса уровень обработанной пульпы расположен вьппе З 0 патрубка 9 и находится в зоне дегазации, остальная часть которой заполняется пеной,...

Номер патента: 1233210

Опубликовано: 23.05.1986

Автор: Ежков

МПК: G11B 21/24, G11B 5/455

Метки: измерительная, лента, магнитная

...6-8 предназначена для контроля угла наклона рабочего зазора,Участок 9 с совместно расположеннымучастком 8 (6 на фиг. 2) предназначены для контроля положения рабочегозазора по высоте, Ширина дорожекучастков 6-8 равна ширине противолежащих дорожек участка 9. Сдвигфаз между сигналами, записанными надорожках 4 и 5, указан на фиг. При контроле и установке зазора магнитной головки с помощью предлагаемой измерительной ленты оправильности положения головки, т.е, нахождении зазора по высоте и по углу в пределах поля допуска, судят по соотношению амплитуд воспроизведенных сигналов, При правильном положении рабочего зазора по высоте и по наклону (фиг. 1 ц ) осциллограмма имеет вид, показанный на фиг. 3 а, при неправильном...

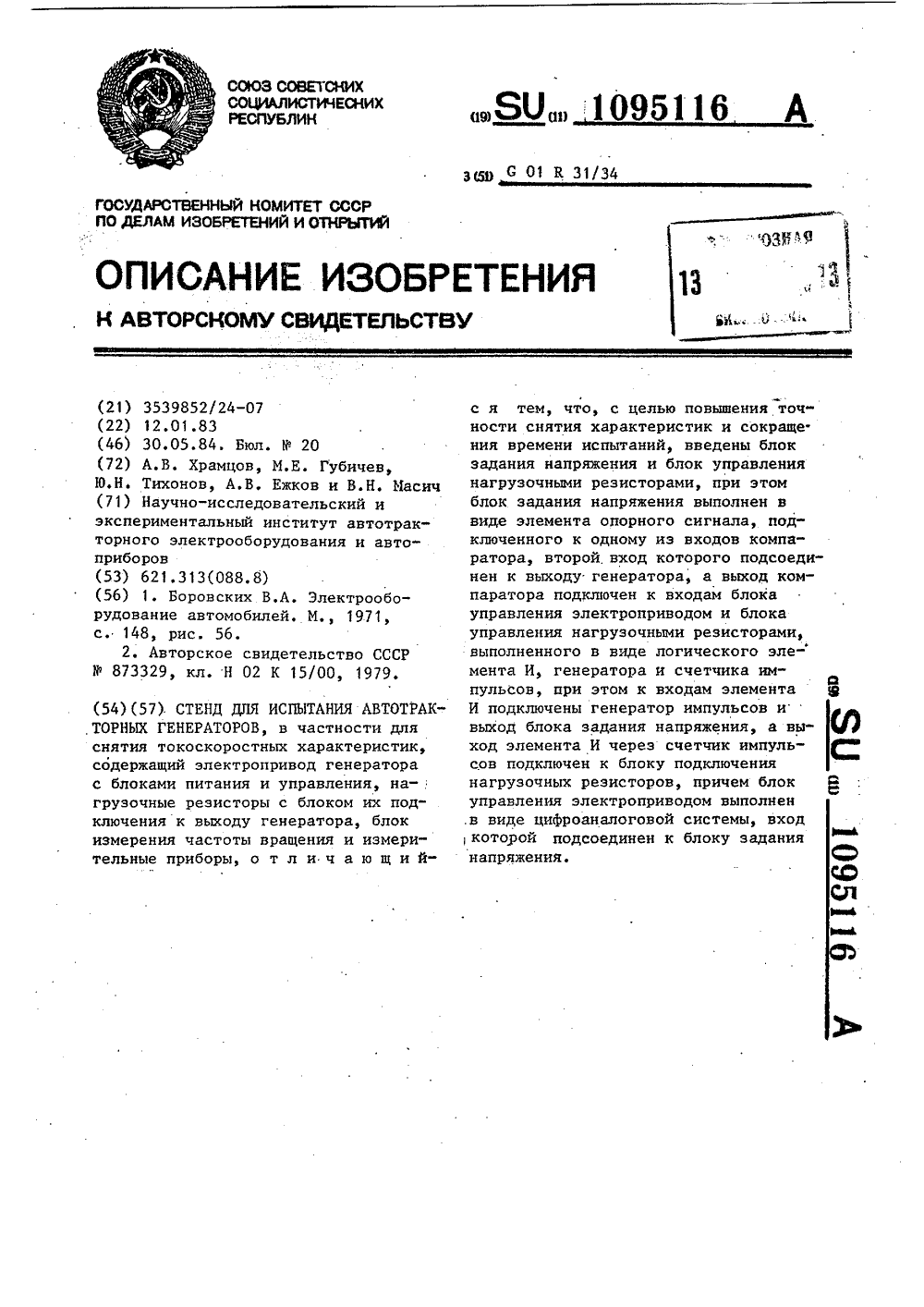

Номер патента: 1095116

Опубликовано: 30.05.1984

Авторы: Губичев, Ежков, Масич, Тихонов, Храмцов

МПК: G01R 31/34

Метки: автотракторных, генераторов, испытания, стенд

...26 через соответ ствующие усилители 27 - к нагрузочным резисторам 10, при этом блок 24включает логический элемент И 28,генератор 29 импульсов сигнала, счетПри проведении испытаний, в частности при снятии токоскоростных характеристик генераторов, необходимо, меняя частоту вращения электропривода и нагрузку генератора, поддерживать номинальное напряжение генератора, что на известном стенде осуществляется оператором, управляющим одновременно блоком подключения нагрузки и блоком управления электропривода, тем самым снижая точность и достоверность снятия характеристики при значительных затратах времени.Цель изобретения - повышение точности снятия характеристики и сокращение времени испытаний генераторов.Поставленная цель достигается тем,...

Номер патента: 1080208

Опубликовано: 15.03.1984

Авторы: Гречко, Ежков, Соколов

МПК: G11B 27/00

Метки: записи, измерительных, магнитной, носитель, сигналограмм

...тем, что согласно способу записи измерительных сигналограмм на носитель магнитной записи формируют дополнительный сигнал, пропорциональный скорости движения носителя магнитной записи, сравнивают его с дополнительным опорным сигналом, формируют сигнал рассогласования, которым изменяют время задержки воспроизведенных зондирующих сигналов.На чертеже изображена структурная схема устройства, реализующего предлагаемый способ.Устройство содержит магнитную головку 1 записи зондирующего сигнала, магнитную головку 2 воспроизведения записанного зондирующего сигнала, магнитную головку 3 стирания зондирующего сигнала, магнитную головку 4 записи рабочего сигнала, носитель 5 магнитной записи, генератор 6 зондирующего сигнала, усилитель 7 записи,...

Номер патента: 1077940

Опубликовано: 07.03.1984

Авторы: Боровиков, Ежков, Каковский, Кахаров, Ким, Фазылов, Чуриков, Шарипов

МПК: C22B 3/02

Метки: выщелачивания, непрерывного

...10 общий вид; на фиг,2 - продольное сечение аэратора; на Фиг.3 - вид А наФиг,2; на фиг,4 - схема возможногорасположения отверстий камер.Устройство для непрерынного вы щелачивания содержит сгуститель 1,агитаторы 2 и 3, фильтр 4 и аэраторы 5, установленные на входе агитаторов. Аэраторы 5 состоят из корпуса б с коаксиально расположенными 20 внутренней 7 и наружной 8 камерамии патрубка 9, по которому подаетсясжатый воздух. Камеры 7 и 8 сообща ются отверстиями в перегородках 10В рабочих торцах 11 и 12 камер выполнены наклонные к продольной осиаэратора (совпадающей с направлением потока пульпы) отверстия 13, причем геометрические оси отверстий13 составляют острый угол с радиусомокружности, по которой онирасположены, находятся во взаимно...

Номер патента: 1073808

Опубликовано: 15.02.1984

Авторы: Володин, Ежков, Огинец, Филиппов

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...собойв точках, расположенных у выводных колодок на противоположных торцах трансформатора.На фиг. 1 представлен высокочастотныйтрансформатор, общий вид; на фиг. 2то же, вид сверху; на фиг, 3 и 4 - вариант исполнения трансформатора.Трансформатор состоит из двух частей,каждая из которых включает первичныеполуобмотки 1 и 2 и вторичные полуобмотки 3 и 4. Первичная 1 и вторичная 3 полу- обмотки электрически соединены друг с дру. гом в точке 5, расположенной у выводныхколодок 6, и 7 вторичной полуобмотки 3. Соответственно соединены первичная 2 и вторичная 4 полуобмотки в точке 8. Свободные концы 9 и 10 первичных полуобмоток 1 и 2 являются высоковольтными и посредством их трансформатор подключается. к источнику, питания (не показан). Концы 9 и...

Номер патента: 1014948

Опубликовано: 30.04.1983

Авторы: Ежков, Иванов, Каковский, Кахаров, Ким, Фазылов

МПК: C22B 3/02

Метки: выщелачивания, непрерывного

...13 корпуса 7. Одновременнокислородом обеспечивается неудовлет- сжатый воздух подается через патруворительно, что замедляет процесс вы- бок 8. корпуса 7 в аэратор 5. Далее щелачлвания и способствует снижению Зо воздух по каналам 11 поступает в дифпроизводительности устройства. фузионный канал 13 корпуса 7. Воздух,Цель изобретения - интенсификация проходя по спиральным каналам, закрупроцесса выщелачивания путем улучше- чивается, приобретая на выходе дополния диспергирования пульпы в вихре- нительную скорость. В диффузионном вом потоке воздуха. канале 13 вращающийся поток воздухаПоставленная цель достигается тем, со скоростью до 500 м/с увлекает что устройство для нвпрерывного вы- пульпу и создает мощный фокусированщелачивания, содержащее...
