Патенты с меткой «градиентометр»

Номер патента: 108507

Опубликовано: 01.01.1957

Авторы: Андреев, Поддубный, Самсонов

МПК: G01V 7/02

Метки: гравитационный, градиентометр

...трубка 1. На верхнем конце трубки 1 прикреплен вольфрамовый или свинцовый грузик 2. Точно такой же грузик 3 укреплен на нижнем конце трубки 1. На концах трубки 1 установлены трех- или четырехлопастные звездочки 4 (фиг, 2), в которых зажаты тонкие рифленые демпферные пластинки 5 Общая плошадь этих дсмпферных нластннок должна быть достаточной для обеспечения затухания системы, близкой к апериодической. Трубка 1 подвешена на крутильной вольфрамовой нити б, зажатой в серьгах 7 и 8. Верхняя серьга подвеса нити расположена внутри трубки 1 на уровне центра тяжести верхнего грузика, а нижняя закреплена внутри трубки 1 так, чтобы точка подвеса трубки находилась в центре инерции системы.108507На нижнем конце трубки 1 укреплена оправа 9,...

Номер патента: 111530

Опубликовано: 01.01.1957

Авторы: Жоголев, Лурье, Медовой, Поддубный

МПК: G01V 3/08

Метки: вторых, градиентометр, магнитного, потенциала, производных

...от специального генератора 8.При движении катушек навстречу одна к другой и удалении их на некоторое расстояние на концах катушек возникает напряжение, пропорциональное какой-либо нз производных магнитного потенциала. Изменяя взаимную ориентацию осей катушек, можно измерить любую из девяти производных магнитного потенциала. Для увеличения измеряемого напряжения параллельно катушкам включаются емкости и полученные таким образом контуры настраиваются в резонанс с частотой вибратора. Полученное на выходе контуров напряжение подается на резонансный усилитель 4, на выходе которого включается измерительный прибор 5.111530 Предмет изобретен ия елам изобретений и открыт Ком ите овете Министров ССС Ситник едак Подп. к печ. 20 ЧП 1-88ираж...

Номер патента: 113925

Опубликовано: 01.01.1958

Автор: Ротштейн

МПК: G01V 3/14

Метки: геомагнитный, градиентометр

...один от другого ядерно-резонансными датчиками, возбуждаемыми одновременно от источника постоянного напряжения, не обес)печивают высокой точности измерения,Для устранения указанного недостатка предлагается применять в градиентометре два одинаковых бинарных электронных счетчика импульсов, поступающих от датчиков, генератор эталонной частоты и счетчик импульсов эталонной частоты, управляемый указанными бинарными счетчиками.На чертеже изображена скелетная схема предлагаемого градиентометра. Градиентометрядерно-резонанснположенных настоянии один отном поле с напрбуждаемых одноника постоянногосредством выклюПосле прекрадатчики 1 с по содержит дваых датчика 1, расопределенном расдругого в магнитяженнос 1 гью и возвременно от источнапряжения...

Номер патента: 117093

Опубликовано: 01.01.1958

Автор: Ротштейн

МПК: G01V 3/14

Метки: геомагнитный, градиентометр

...расстояниях от первого.Переключение датчиков 1 - 4 (фиг, 2) от источника поляризации Б на усилители б осуществляется переключателями 7, управляемыми пусковым устройством 8 После формирования и усиления сигналы от датчиков, пропорциональные разности напряженностей поля между датчиком 1 и датчиками 2, 3 и 4, подаются на электронные ключи 9, управляемые пусковым устройством через цепь задержки 10, Зта цепь введена для исключения влияния нестационарных процессов в датчиках.117093 Предмет изобретения Геомагнитный градиентометр с ядерно-резонасными датчиками напряукенности поля и электронно-счетным устройством, преобразующим разность напряженностей поля между датчиками в пропорциональное ей число электрических импульсов, о тл и ч а ю щ и й...

Номер патента: 211807

Опубликовано: 01.01.1968

Авторы: Гик, Институт, Малышев, Смирнов, Электрометрии

МПК: G01V 7/14

Метки: вертикальный, гравитационный, градиентометр

...вертикальном направлении вверх относительно подставки 19 с помощью подъемного механизма 14, вращаемого приводом 15, например электродвигателем, через редуктор, 30 сжимая пружину 13. При определенном углеповорота кулачка подъемного механизма корпус под действием упругой силы пружины с ускорением, в несколько раз превышающим ускорение свободного падения, движется вниз, лишая массы 3 и 4 опоры, вследствие чего они свободно падают, Это позволяет получить незначительную разницу во времени между моментами отпускания верхней и нижней масс. Гидравлический демпфер 12 смягчает удар корпуса в конце движения, Измерения можно производить периодически, при непрерывном вращении кулачка подъемного механизма и изменять период измерения, изменяя скорость...

Номер патента: 212563

Опубликовано: 01.01.1968

Авторы: Гамбург, Гран, Сыркин

МПК: G01V 7/08

Метки: вертикальный, гравитационный, градиентометр

...б поочередно подвешиваются к другому концу коромысла,Пружина б с. печивается аст Система помещена в вакуумированный итермостатированный корпус и снабжена арретиром, отсчетным устройством, нуль-индикатором и устройством для навешивания грузов.5 Принцип работы градиентометра заключаются в следующем. Прибор устанавливают на треноге на первой точке, навешивают, например, груз 4 и, меняя натяжение пружины б с помощью микровинта 7, приводят коромысло 10 в нулевое положение, которое фиксируется спомощью нуль-индикатора, Берут первый отсчет п. Затем арретируют прибор, навешивают груз б, берут второй отсчет и Определяют первую разность Ьп = п 2 - и,.15 На второй точке все операции повторяют втой же последовательности, получают соответственно...

Номер патента: 219809

Опубликовано: 01.01.1968

Авторы: Телепин, Хитров

МПК: G01V 7/12

Метки: астазированный, вертикальный, градиентометр

...нитью так, что поворот вверх одного маятника и подъем его груза вызывает поворот вниз другого маятника и опускание его груза, и наоборот,На чертеже изображена схема предлагаемого градиентометра,Два вертикально расположенных груза 1 и 2 сидят на горизонтальных рычагах 3 и 4 (верхний рычаг двуплечий), вращающихся в вертикальной плоскости вокруг соответствующих горизонтальных нитей подвеса б и 6. Конец рычага 4 от О, до Ц соединен косой нитью 7 с отростком 8 нижнего рычага 3.Таким образом, поворот одного рычага в одну сторону вызывает поворот другого рычага в противоположную сторону, а положение системы в целом определяется разностью моментов веса грузов 1 и 2. истемы зависит от рые можно менять, и укорачивая или но такое соотноц ором...

Номер патента: 231134

Опубликовано: 01.01.1968

Автор: Иванкин

МПК: G01V 7/08

Метки: вертикальный, гравитационный, градиентометр

...градиептометра позволит исключить взаимные перемещения элементов чувствительной системы.На чертеже представлена схема предложенного устройства.Градиентометр состоит из коромысел 1, 2с грузами 3, 4, круглых нитей б и б, вертикальных нитей 7 и 8, фотоэлектрического блока, выполненного в виде зеркала 9, осветителя 10, предварительного фотоэлектрическогоусилителя 11 и системы обратной связи, состоящей из усилителя 12, рамок 13 и 14 обратной связи и полукомпенсационного блока 15.Устройство работает следующим образом.При изменении величины вертикальногоградиента силой тяжести чувствительная система отклонится от положения равновесия.Это отклонение фиксируется фотоэлектрическим блоком.Возникший на фотоэлементах усилителя 11 5 электрический...

Номер патента: 232534

Опубликовано: 01.01.1969

Авторы: Арнаутов, Гик, Институт, Электрометрии

МПК: G01V 7/04

Метки: гравитационный, градиентометр

...из камеры 1, заполненной жидкостью 2; масс 3 и 4, имеющих положительную плавучесть; масс 5 и 6, имеющих отрицательную плавучесть; невесомых коромысел 7 и 8; крутпльной нити 9 (перпендикулярна плоскости чертежа); упругого тела 10, которое вместе с сильфоном 11 и силовой установкой 12 образует систему регулировки уравновешенности; датчика 13 перемещенв; фазочувствительного детектора 11 с интегрирующим звеном; усилителя 15 и генератора 16 вертикальны.; механических колебаний.Устройство работает следующим образом.Градиентометр устанавливают на пункте наблюдения и контролируют уравновешенность чувствительного элемента. Для этого камере 1 с помощью генератора механических колебаний 16 сообщаются вертикальные периодические колебания. В...

Номер патента: 238805

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Гран, Поддубный

МПК: G01V 7/08

Метки: вертикальный, гравитационный, градиентометр

...0,1 - 1,0 мм и через астазирующуо пружНну, верхний конец которой связан со стеркнем нодвешенното на нить компенсирующего рычага, соединено с пружинной измерительного устройства, а также тем, что чувствительная система выполнена из плавленого, кварца, без мехаНичвских соединений.На чертеже изображена схема системы вертикального гравитационНого градиентом,етра.Коромысло 1 с жестко укрепленным на одном плече грузом 2 и висящим на другом грузом д подвешено на горизонтальных нитях 4 длиной 0,1 - 1,0 мм к раме 5 системы. Ниже оси,вращения к коромыслу 1 приварена астазирующая пружина б, которая одноврехенино является и компенсирующей пружиной. Пружина б через стержень 7 компенсирующего рычага 8 связана с пружннон 9 измерителного устройства...

Номер патента: 241034

Опубликовано: 01.01.1969

Автор: Гран

МПК: G01V 7/08

Метки: вертикальный, гравитационный, градиентометр

...жесткозакреплены дополнительные грузы, разнесенные по вертикали относительно оси вращения коромысла так, что центр масс дополнительных грузов лежит на оси зращення коромысла, а момент инерции дополнительных грузов равен момент инерции раоочих грузов относите:гьно оси вращения коромысла,В известных вертикальных гравитационных градиентометрах, построенных по принципу однокоромысловых равноплечих весов, основным недостатком является зависимость показаний не только от вертикального, но и от горизонтального градиента силы тяжести.Для исключения влияния горизонтального градиента в предложенном вертикальнохг градиентометре на коромысле жестко закреплены дополнительные грузы, разнесенные по ,вертикали опносительно оси вращения корохгысла...

Номер патента: 247533

Опубликовано: 01.01.1969

Авторы: Иванкин, Тараканов

МПК: G01V 7/10

Метки: градиентометр

...в виде крутильных весов с разнесенными по высоте грузами, один из которых закреплен на одном конце коромысла, а другой подвешен на нити к дру гому концу, отличпющийся тем, что, с цельюизмерения градиента силы тяжести в движе.нии, он помещен в карданный подвес, причем обе рамы карданного подвеса и подвешенный на нити груз градиентометра изготовлены с 30 равными периодами собственных колебаний,Изобретение относится к области гравиметрии, разрабатывающей приборы для измерения силы тяжести и ее производных в движении.Известны градиентометры, выполненные в виче крутильных весов с разнесенными по высоте грузами, причем один груз закреплен на одном конце коромысла, а другой подвешен на нити к другому концу коромысла.Однако с помощью известных...

Номер патента: 269513

Опубликовано: 01.01.1970

Авторы: Веселое, Горин, Ефремов, Калишева, Науменко

МПК: G01V 7/10

Метки: гравитационный, градиентометр

...концами с кор систему и счетно-решаю чающийся тем, что, с це. родействия, нижние ко жестко связаны с корпус иентометр, содержа- мент, выполненньш в х гих нитей, несущихрычаги и связанных пусом, измерительную щее устройство, отлидью увеличения быстнцы упругих нитей ом градиентометра,1.Изобретение относится к области гравиметрии, разрабатывающей аппаратуру для измерения элементов гравитационного поля.Известны гравитационные градиентометры,содержащие чувствительный элемент, выполненный в виде вертикальных упругих нитей,несущих нагруженные на концах рычаги исвязанных верхними концами с корпусом, иизмерительную систему.В известных устройствах для успокоениякоромысла требуется много времени.В предлагаемом градиентометре нижниеконцы...

Номер патента: 297014

Опубликовано: 01.01.1971

Авторы: Алексеева, Ефремов, Кадинска, Люлик, Особое, Харичкин

МПК: G01V 3/40

Метки: градиентометр, феррозондовый

...относится к устройствам для измерения градиента напряженности магнитного поля.Известные феррозондовые градиентометры недостаточно чувствительны из-за значительной квадратурной составляющей и гармоник небаланса, забивающих измерительный канал прибора, из-за значительного дрейфа нуля при изменении окружающей температуры и напряжения возбуждения.10Предложенный феррозондовый градиентометр отличается от известного тем, что в нем основание, на котором расположены полуэлементы, выполнено в виде гибкой нити, закрепленной с постоянным натяжением на немагнитном каркасе.Это позволит повысить точность градиентометра и его устойчивость к механическим и температурным воздействиям.На чертеже изображена блок схема прибора.Немагнитный каркас 1 в...

Номер патента: 395793

Опубликовано: 01.01.1973

МПК: G01V 7/10

Метки: вертикальный, влияния, гравитационный, градиентометр, наклона, устранения

...гравитационный градиентометр, с целью устранения влияния наклона градиентометра на его показания, после измерения разности показаний градиентометра отсоединяют от коромысла нить, разворачивают ее вокруг собственной оси на заданный угол и вновь соединяют с коромыслом.Юстировку градиентометра по данному способу производят следующим образом.Градиентометр устанавливают в вертикальное положение и снимают его показание г,. Затем наклоняют градиснтометр в вертикальной плоскости, содержащей ось вращения коромысла, на заранее заданный угол сс и снимают новое показание и 2. По результатам изосле верна пувокруг еделя 1 - Кг К 3+ дмет изоб 5Спостикалькоромь ния влияния наклона тационный градиенто дному из концов кгруз, путем...

Номер патента: 409177

Опубликовано: 01.01.1973

Авторы: Автор, Бюро, Чобретени

МПК: G01V 3/08

Метки: градиентометр, феррозондовый

...техиики и МО)кет быть истОльзовяио для измерения составляюцИх градиента ияир 5)1:,Сивости МЯГИ 1 ГИОГО ио;л ири поиске локальных магнитных аиоьалий или ферромагшпиых тел,Известен феррозоидоый градиеитометр, содер)к 1 ций исмягиитиый кар(Яс 0 двувл феррозоидями, имеющими ссрдечиики, вьшолиеи 1 ые из ъяГиито."1 лГкОГО хЯтерияля и рясиоло)ксииье ия об 1 цем ослояппи, которос представляет собои гибкуо нить, закрепленную с ГОст 051 И 1 н)1 11 ятлжсИе) Ия исмяГиитиом кяр.кясе.Од 1 я ко сх 1 Ологчл 11 яиесеи 5151 м ягштомяГ- к 01 о мятср 1 ЯГя иа дух участках Гиокой вити сложив.Цель изобретеиил - упрощеиие коиструкции грядиеитомстра и иовышеиие точности ИЗ)1 ЕРЕИИИ.Цель достигаетсл тем, что гибкая нить в предлагаемом приборе...

Номер патента: 465605

Опубликовано: 30.03.1975

Автор: Мельников

МПК: G01R 33/02

Метки: градиентометр

...К выходам групп обмоток подключены конденсаторы 20 и 21.Градиентометр работает следующим обра465605 то с учетом этого после подстановки выраже 10 ний (5) и (6) в выражение (7) вытекаете, =- 2 К (Н - Н,) (8)т, е, напряжение на выходе 1 пропорциональдН15 но градиентудо Таким образом, предлагаемый градиентометр позволяет одновременно измерять градиенты азимутальных и радиальных полей.20 Кроме этого, благодаря использованию режима параметрического усиления он имеет чувствительность на порядок выше, чем известные. 25 Градиентометр, выполненный в виде двухпар ферритовых стержней с приемными катушками, каждый из которых одним концом магнитно связан с общим для всех стержней магнитным модулятором, а каждая пара ферритовых стержней...

Номер патента: 472314

Опубликовано: 30.05.1975

Авторы: Костров, Мельников

МПК: G01R 33/02

Метки: возбуждением, градиентометр, локальным

...из четырех параллсльцых феррцтовых стержней 1 - 4, соедицеццых ферритовыми перемычками 5 и 6. Перемычки магцитцо связаны друг с другом через цсрсмагцичивающиеся магнитные стерж ци 7, 8 и церемагиичивающееся ферритовоекольцо-модулятор 9, ца котором имеется обмотка 10 возбуждеция, питающаяся от гецера.тора 11 возбуждения. На ферритовых стержнях имеются чегыре идентичные приемные ка тушки 12 - -15. Катушки ца соосцых стержняхсоединены последовательно, а пары катуцгек 12, 13 и 14, 15 вкгпочецы встречно.Градиецтомстр работает следующим образом.15 Магцитныс потоки внешнего поля Ф, и Фопроходят соответственно через сердечники 1, 2 с кат 1 ц 1 камц 12, 13 и сердечцки 3, 4 с катуиками 14, 15 ц модулируются одцим модулятором 9. В результате...

Номер патента: 475584

Опубликовано: 30.06.1975

Автор: Телепин

МПК: G01V 7/04

Метки: вертикальный, гравитационный, градиентометр

...прибора эквивалентны реальному градиенту силы тяжести. Помехи от 5 вращательных ускорений носят характер беспорядочных колебаний с весьма большой амплитудой и разнообразным спектром часто.Оии деллют невозможным удержание грузов в положении нулевого отсчета посредством20 обратиои связи.Однако, действие вращения на показанияприбора однозначно выражается через доступные измерению физические параметры, а именно - оно пропорционально сумме квад ратов компонент угловой скорости вращенияпо двум взаимно перпендикулярным осям.И если на грузы или несущую их подвижную систему подавать силу (или момент силы), равную по величине и обратную по знаку, то 30 суммарная сила, действующая на грузы (или:6518 Изд. М 568 Тираж 619 ЦПИ 1 ЛПИ...

Номер патента: 561915

Опубликовано: 15.06.1977

Авторы: Кушарский, Хохлов

МПК: G01R 33/02

Метки: градиентометр, магнитомодуляционный, ферритовый

...градиентометра;Н, - постоянное магнитное полесмещения полуэлементов градиентометра;,(8); Ь. - зависимости действующихпроницаемостей первого и второго полуэлементов от времени.Гр адиенто метр,р а ботает следующим о бр азом.В исходном состоянии при равенстве нулю переменных составляющих полей возбуждения Н,(1) и Н(1) (точка 1 о на фиг. 2) кольцо-модулятор 8 первого полуэлемента имеет некоторую исходную магнитную проницаемость, обусловленную током смещения, в результате чего весь первый полуэлемент имеет действующую магнитную проницаемость р, определяемую точкой О, Соответственно кольцо-модулятор 4 второго полуэлемента, находящийся под действием такого же смещения постоянного поля, обеспечивает в исходном положении проницаемость второго...

Номер патента: 586412

Опубликовано: 30.12.1977

Авторы: Вереда, Веселов, Калишева, Мягков, Науменко-Бондаренко

МПК: G01V 7/08

Метки: градиентометр

...градиента силы тяжести рычаг 4 изменяет свое положение. Для приведения рычага 4 в исходное положение деформируют пружину 18 с помощью отсчетного устройства 19, что в свою очередь вызывает деформацию крутильных нитей 2 и 3, Мерой изменения градиента служит деформация /ружины 18, отсчитываемая /о устройству 19.Предлагаемая конструкция градиентометра является астазированной и поэтому позволяетдобиться высокой чувствительности. Для определения ее величины составим уравнение равновесия рычага градиентометра (см. фпг.2)(11 со 8 а + б 8 1 п а) т, (д + Уггй) -- 1, СО 8 ат,д = (а, + а),где 1 ь 12 - длины плеч рычага 4;а - угол наклона рычага 4 к горизонту; б - высота точки крепления нити 6 подвеса груза 8 относительно горизонтальной...

Номер патента: 606146

Опубликовано: 05.05.1978

Авторы: Костров, Кушарский, Мельников, Постников

МПК: G01R 33/02

Метки: градиентометр

...напряжение высокостабильного генератора 42, вырабатывающего напряжение с частотой и 2. Выходной сигнал, пропорциональный напряженностигеомагнитного поля в месте расположения датчика 2, с приемной обмотки23 поступает в блок разделения частот33, где на одном из выходов выделяетсясигнал с частотой Ш. Этот сигналпоступает на детектор 36, в котором вкачестве опорного сигнала используется напряжение с соответствующего выхода усилителя мощности 20. С детектора сигнал поступает через блок компенсации 27 н обмотки компенсации 25, 26 датчиков 1 и 3, включенные последовательно.Коэффициент передачи блока 27 выбирают такимобразом, чтобы поле,возбуждаемое им в датчиках 1 и 3, было равно полю, возбуждаемому н датчике 2 полем Н 1, и направлено...

Номер патента: 651285

Опубликовано: 05.03.1979

Авторы: Бодунов, Головань, Золотухин, Лесков, Рыженин, Сорока, Урсегов

МПК: G01V 7/10

Метки: вертикальный, градиентометр

...Го - оси инерциальной системыкоодинатс ДХ 1 Х, Е - оси связанной соответствуюшей парой акселерометров системыкоординат (для акселерометров расолЬженин;х на верхних концах коромысел);- ускорение силы тяжести,5- расстояние от точки крелления коромысел до центров подвеса чувствительных масс акселерометров,При равномерном повороте вала 12 со скоростью на оси чувствительности Х и с. акселерометров 7 и 8 проектируются ускоренияС 1) =со 5 Е-;, л )о) Я=- Ъ 1 ИУ+ЕуПоскольку сила тяжести (У может быть выражена через величину силы тяжести Д в точке крепления коромысел и вер тикальную составляющую градиента силы тяжести Яв данной точке следуюшим образомф = Е Л 51 иУ Я о,то вражения (1) принимают вид с 1)о=о; о 5-+ - ЛЕ 51 и -Е-; (2),г б)...

Номер патента: 653589

Опубликовано: 25.03.1979

Автор: Мельников

МПК: G01R 33/02

Метки: градиентометр, поисковый

...кругового витка,(.2 ) Н(1) =Нт 51 п Оэ 1; (Ъ) 11) г 35Н= -- )Огде 1 в ток, протекающий по нитку;О - диаметр нитка;1 - расстояние до обнаружинаемогообъекта, 40Одновременно ток, протекающий повитку, создает переменное магнитноеполе, модулирующее обратимую магнит,Од=,оР +,адз,го , (4) Ф дю(ф)=-,(о сф 8,ОСосозыА запой+ 2,одоч Й Зю . (6 ) прибора в области третьей гармоникина порядок ниже, чем во второй.50Сигналы, снимаемые с выходныхобмоток 5 и б, поступают на синхронные детекторы 13 и 14, на которые вкачестве опорного сигнала подаетсянапряжение с выхода утроителя часто 55 ты 12 Сигналы с частотой третьейгармоники преобразуются в постоянныйток и поступают на входы разностногоблока 15, Если поле неоднородно, какэто имеет место н близко...

Номер патента: 687425

Опубликовано: 25.09.1979

Автор: Смирнов

МПК: G01R 33/02

Метки: градиентометр

...составляющим вектора индукции магнитного поля, подаются на усилители 14 и 15, а с их выходов - на синхронные детекторы 16 и 17. Последние комму 687425тируются сигналами от источника перев Щменного тока 5. Выпрямленные сигналы с синхронных детекторов Поступают на блок 18 сложения градиента магнитного поля. При воздействии продольной составляющей однородного магнитного поля на основные преобразователи 1 и 2 сигналы на выходах синхронных детекторов 16 и 17 равны по модулю, но противоположны по знаку, В таком 1 О случае сигнал на выходе блока сложения 18 равен нулю. С ВыхОда блока сложения 18 сигнал поступает на регистрирующий прибор 1 9, показания которого пропорциональны неоднородности индукции магнитного поля в нростренстве между ос....

Номер патента: 605468

Опубликовано: 15.02.1980

Авторы: Наумов, Хасиев

МПК: G01V 3/14

Метки: градиентометр, квантовый, магнитометр

...генератора возбуж-дения 1, подключенного к источнику 26излучения 2, Одного преобразователя3, состоящего из светофильтра 4 иполяриэукпцих свет элементов 5 и 6,линзы 7, двух ячеек поглощения 8и 9 и Фотоприемника 10, расположенных последовательно на одной оптической оси, широкополосного усилителя 11, к одному выходу которогоподключены радиочастотная катушка 12,а к второму - избирательный усилитель у13, модулятора 14, выход которргосоединен с модуляторной катушкой 15,Фазового детектора 16, выход которогоподключен к катушке постоянного тока 17, а входы соединены с выходамисоответственно избирательного усилителя 13 и модулятора 14.Квантовый магнитометр и градиентометр работает следующим образом.После включения питания генераторвозбуждения 1...

Номер патента: 737893

Опубликовано: 30.05.1980

Автор: Князев

МПК: G01R 33/00, G01V 3/40

Метки: градиентометр

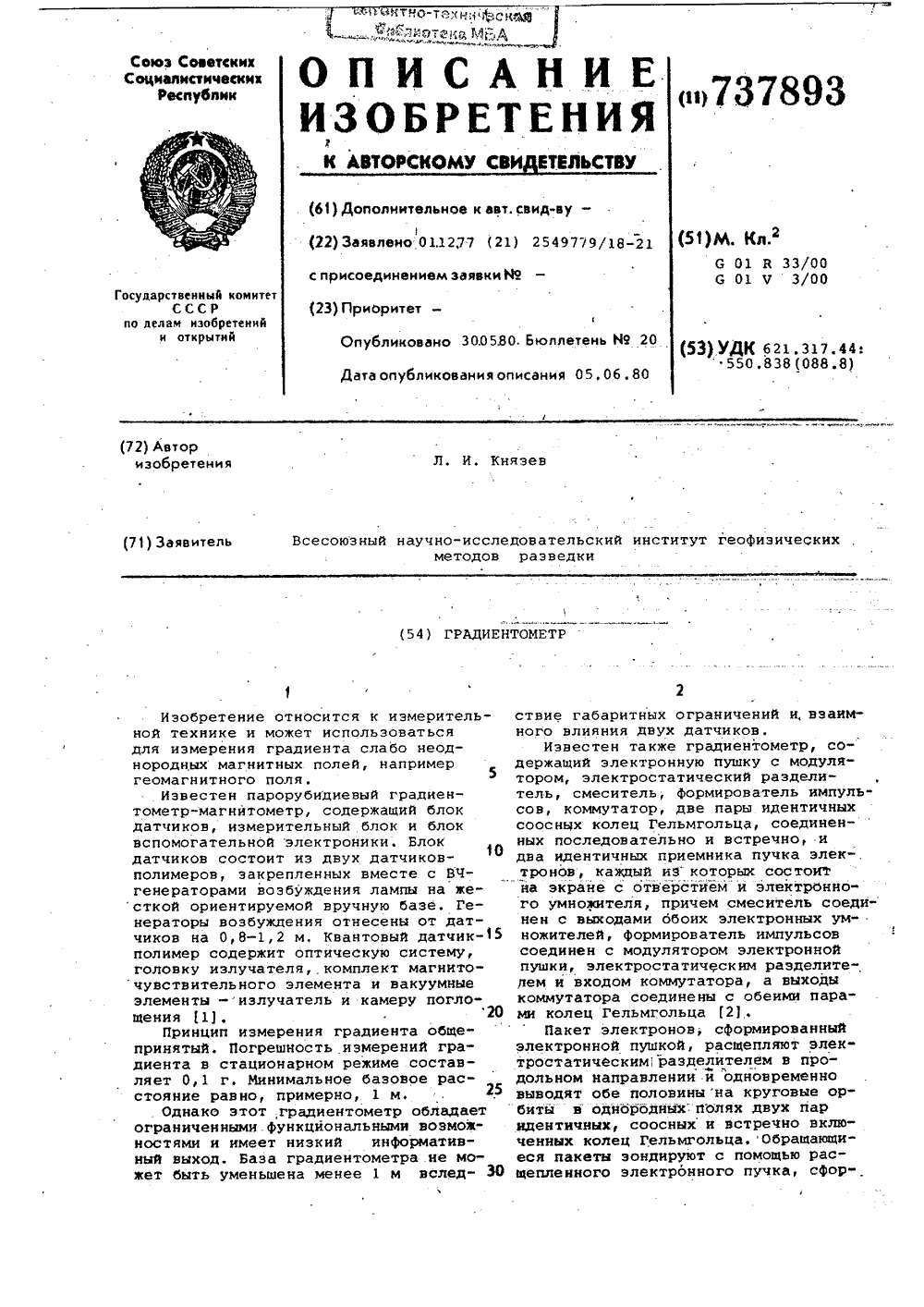

...перпендикуляр но оси колец Гельмгольца 5 и б и соединенных с третьими выходами коммутатора 4, а также размещенный перпендикулярно оси, колец Гельмгольца плоский флуоресцирующий экран 9 с жестко укрепленной на нем прозрачной шкалой 10 с кольцевыми и радиальными делениями, центр которой совмещен с осью колец Гельмгольца, а ось электронной пушки ориентирована в плоскости, перпендикулярной к оси колец Гельмгольца 5 и б,Градиентометр работает следующим образом. Когда с формирЬвателя 3 импульсов подается соответствующий импульс на модулятор 2 электронной пушки 1, последняя формирует пакет электронов, которыЯ вводят в область однородного магнитного поля колец Гельмгольца 5 и б. Поле колец Гельмгольца 5 и б определяется током,...

Номер патента: 744416

Опубликовано: 30.06.1980

Авторы: Менде, Чаркин

МПК: G01V 7/14

Метки: вертикальный, гравитационный, градиентометр

...2, резонатор 1 с торцовой стенкой 5, усилитель 3, передающая антенна 4 образуют передатчик 6, Одна из свободных падающих масс образована генераром 2, резонатором 1, усилителем 3 и передающей антенной 4, другая падающая масса 7 - торцовой стенкой 5 резонатора 1, соединительным стержнем 8 и призмой 9,Приемник 10 состоит из приемной антенны 11, предварительного усилителя 12, выход которого, как и выход опорного генератора 13, подключены ко входу смесителя 14.Выход смесителя 14, который является и выходом приемника 10 соединен со входом частотомера 15, к другому входу которого подключен блок команд 16, а к выходу аналого-вычислительное устройство 17. Выход блока команд 16 соединен со входом системы отпуска свободно падающих масс (на...

Номер патента: 752212

Опубликовано: 30.07.1980

Авторы: Борисова, Попков

МПК: G01V 7/02

Метки: гравитационный, градиентометр

...Так, например, столбики спирта вкаждом витке первой половины трубки расположены в кадрантах б и 8, а столбикиртути -- в квадрантах 7 и 9 (фиг, 4).15Во второй половине трубки наоборот:столбики спирта - в квадрантах 7 и 9, астолбики ртути - в квадрантах б и В(фиг. 5),При использовании в качестве преобразователей давления гидростатических датчиков с частотным выходом (как в прототипе) воздействие на прибор вектора градиента д и углового ускорения е по схеме на фиг. 2 приведет к появлению навыходе преобразователей У и 2 сигналов счастотами 11 и 6: Если вектор в изменит знак на обратный (фиг. 3), то частоты ,и з будут: где 1 со - несущая частота,где 5 - крутизна характеристики преобразователя давления, 45 Ррт 1 Рсп - плотности ртути и...

Номер патента: 789949

Опубликовано: 23.12.1980

Автор: Смирнов

МПК: G01R 33/022

Метки: градиентометр

...ДВ,у , на первые входы синхронного детектора 15 поступаетсигнал пропорциональный ЬВгс с напервые входы синхронного детектора16 поступает сигнал пропорциональный Вг на первые входы синхронного детектора 17 поступает сигналпропорциональный ДВ и на первыевходы синхронного детектора 18поступает сигнал пропорциональныйЬВКс, С выхода источника опорногонапряжения 20 подаются постоянныесигналы, на вход блока 25. В вычислительном блоке 25 осуществляетсяопределение модуля разности векторов индукции магнитного поля магнитного дилоля 28 между точками К ипо формуле Значения ДВ с блока 25 подаются на регистрирующий прибор направления 22. Показания прибора 22 пропорциональны ДВ. Поворотная система 27 обеспечивает вращение жесткой немагнитной...
