Стенд для испытания автотракторных генераторов

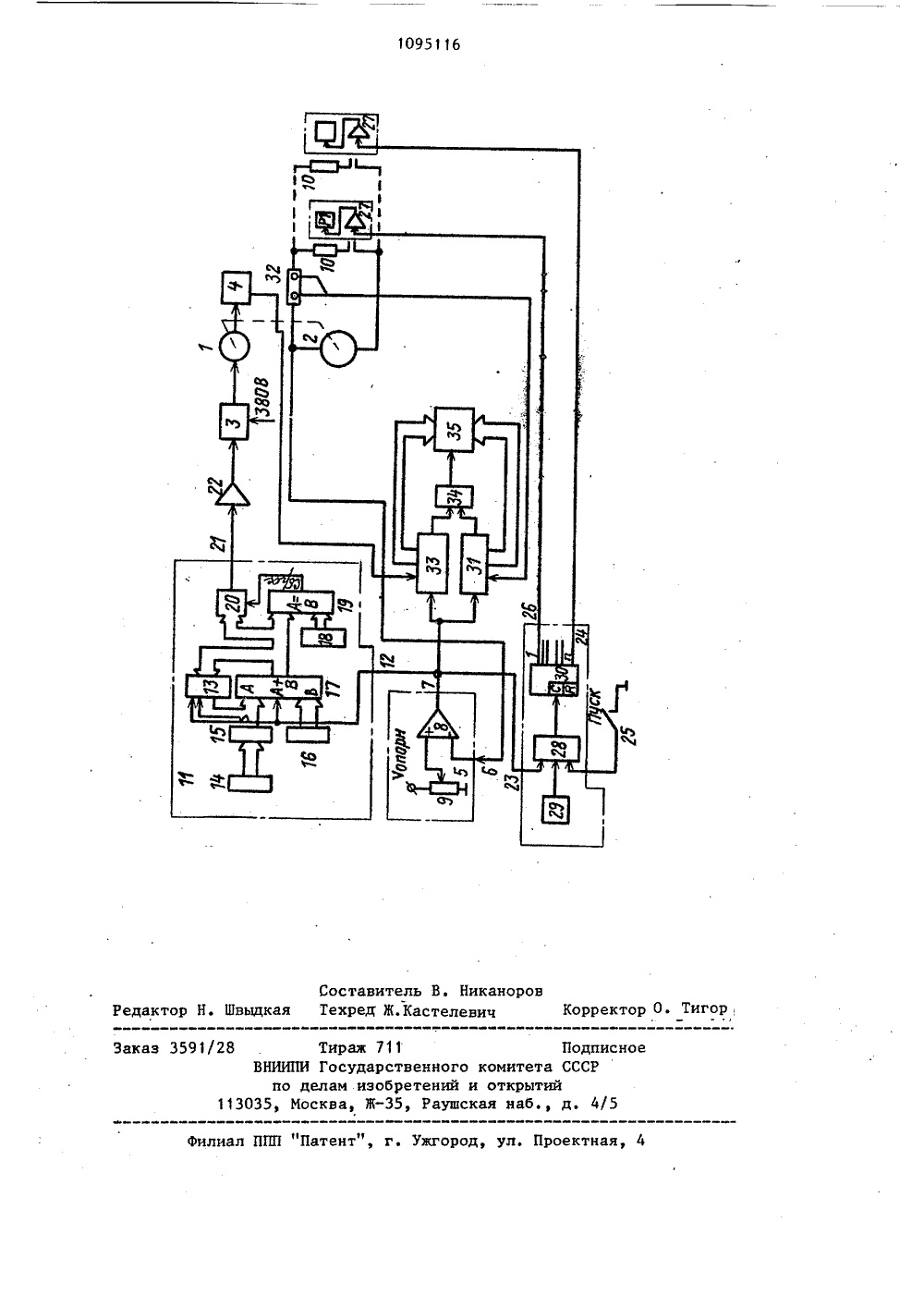

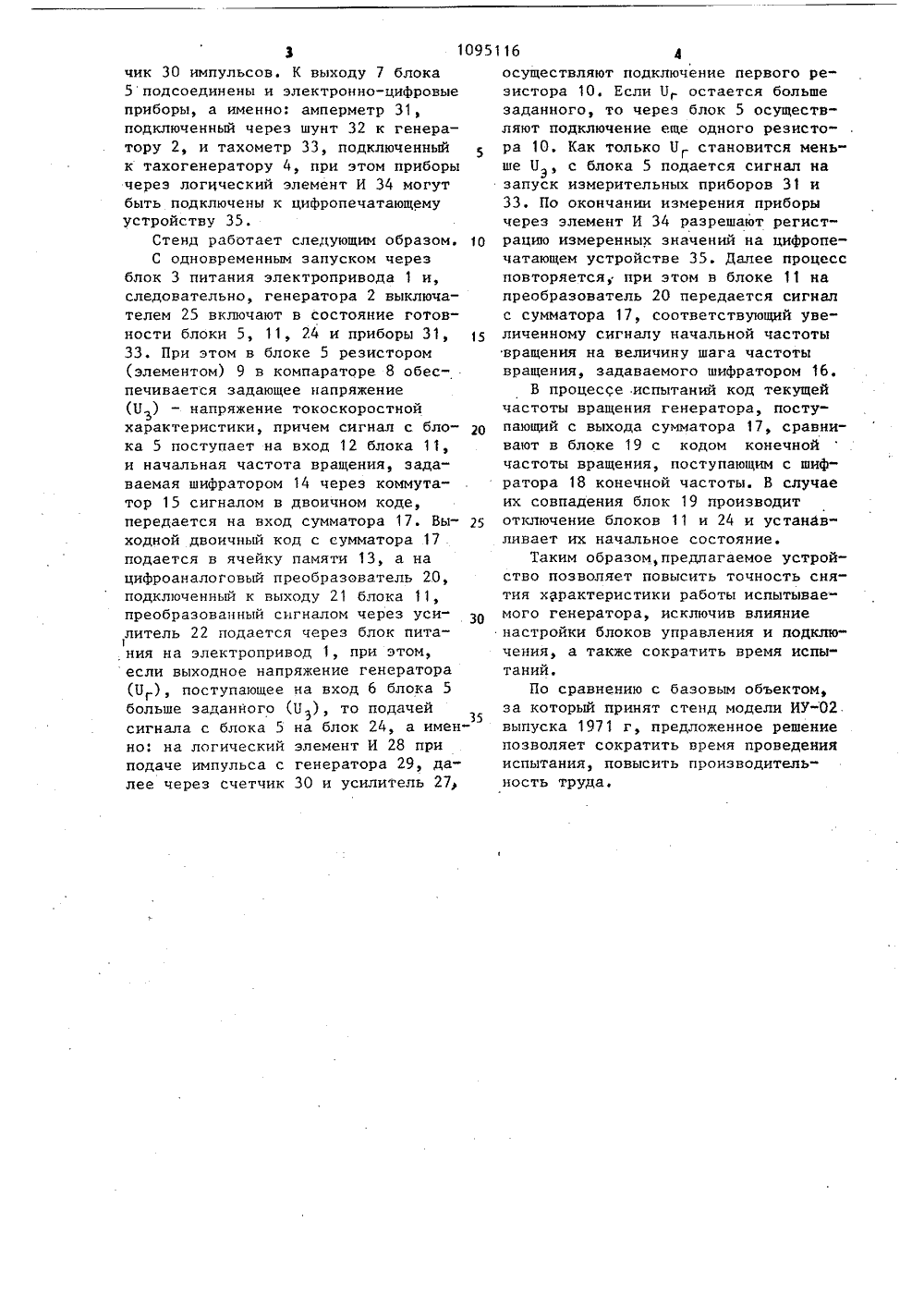

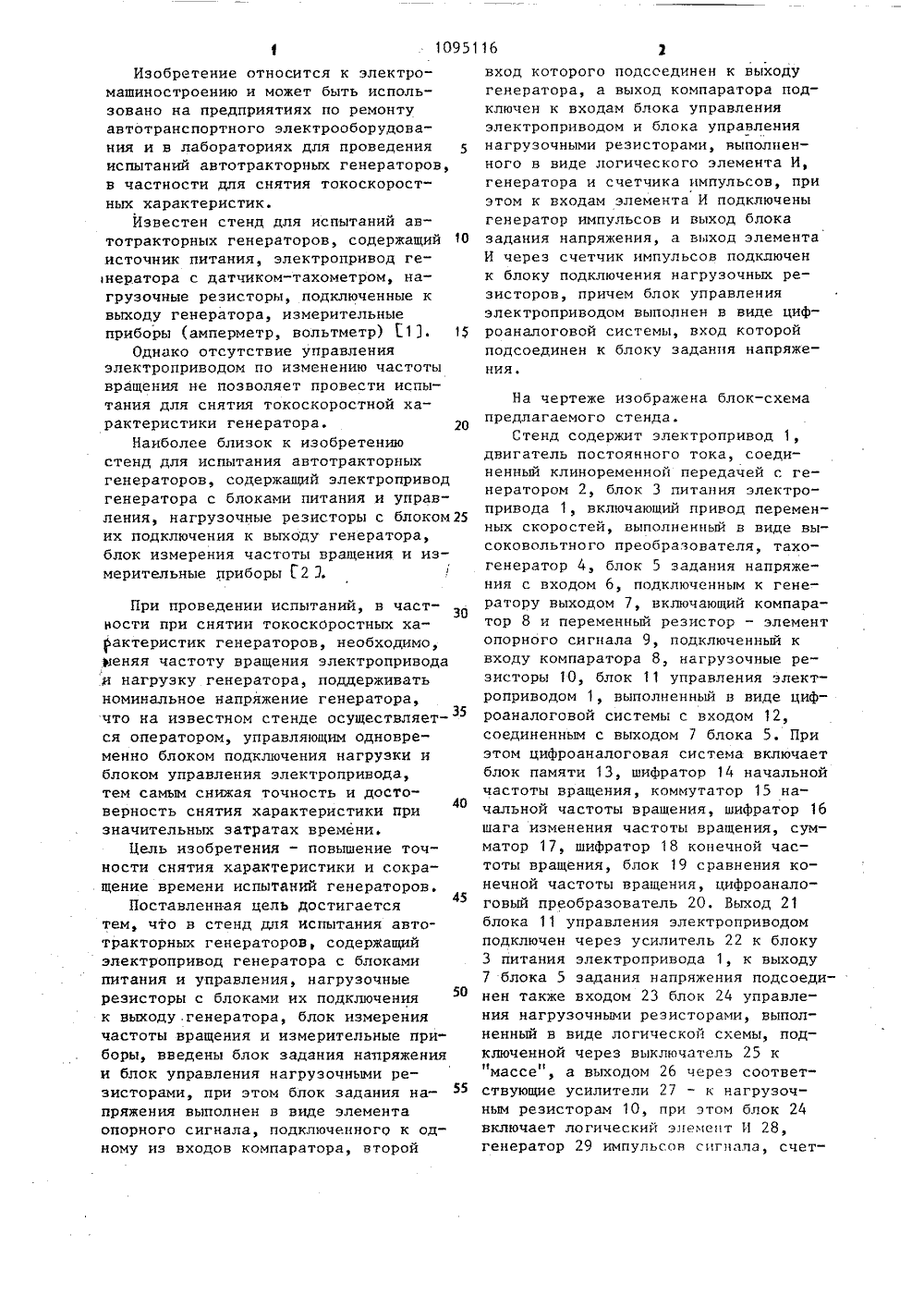

СОКИ СОВЫСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ОЧ 5 ч ЕТЕН Н АВТОРСН СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ И(72) А.В. Храмцов, М.Е. Губичев, Ю.Н. Тихонов, А.В, Ежков и В.Н. Г 1 асич (71) Научно-исследовательский и экспериментальный институт автотракторного электрооборудования и авто- приборов(56) 1. Боровских В.А. Электрооборудование автомобилей. М 1971, с, 148, рис56.2. Авторское свидетельство СССР Мф 873329, кл. Н 02 К 15/00, 1979. (54)(57). СТЕНД ДЛЯ ИСПЫТАНИЯ АВТОТРАКТОРНЫХ ГЕНЕРАТОРОВ, в частности для снятия токоскоростных характеристик, содержащий электропривод генератора с блоками питания и управления, нагрузочные резисторы с блоком их под" ключения к выходу генератора, блок измерения частоты вращения и измерительные приборы, о т л и ч а ю щ и й,ЛО, 1095116 А3151) С 01 К 31/34 с я тем, что, с целью повышения точности снятия характеристик и сокраще.ния времени испытаний, введены блок задания напряжения и блок управления нагрузочными резисторами, при этом блок задания напряжения выполнен в виде элемента опорного сигнала, под" ключенного к одному из входов компа" ратора, второй, вход которого подсоединен к выходу генератора, а выход компаратора подключен к входам блокауправления электроприводом и блока управления нагрузочными резисторами, выполненного в виде логического элемента И генератора и счетчика нмЭФ пульсов, при этом к входам элемента Е И подключены генератор импульсов и выход блока задания напряжения, а вы ход элемента И через счетчик импуль- ( сов подключен к блоку подключениянагрузочных резисторов, причем блок управления электроприводом выполнен .в виде цифроаналоговой системы, входкоторой подсоединен к блоку задания напряжения. СРЖ1095116 Изобретение относится к электро- машиностроению и может быть использовано на предприятиях по ремонту автотранспортного электрооборудования и в лабораториях для проведения испытаний автотракторных генераторов, в частности для снятия токоскоростных характеристик.Известен стенд для испытаний автотракторных генераторов, содержащий 10 источник питания, электропривод генератора с датчиком-тахометром, нагрузочные резисторы, подключенные к выходу генератора, измерительные приборы (амперметр, вольтметр) Г 1 з. 15Однако отсутствие управления электроприводом по изменению частоты вращения не позволяет провести испытания для снятия токоскоростной характеристики генератора, 20Наиболее близок к изобретению стенд для испытания автотракторных генераторов, содержащий электропривод генератора с блоками питания и управления, нагрузочные резисторы с блоком 25 их подключения к выходу генератора, блок измерения частоты вращения и измерительные лриборы Г 2 3. На чертеже изображена блок-схемапредлагаемого стенда.Стенд содержит электропривод 1,двигатель постоянного тока, соединенный клиноременной передачей с генератором 2, блок 3 питания электропривода 1, включающий привод переменных скоростей, выполненный в виде высоковольтного преобразователя, тахогенератор 4, блок 5 задания напряжения с входом 6, подключенным к генератору выходом 7, включающий компаратор 8 и переменный резистор - элементопорного сигнала 9, подключенный квходу компаратора 8, нагрузочные резисторы 10, блок 11 управления электроприводом 1, выполненный в виде цифроаналоговой системы с входом 12,соединенным с выходом 7 блока 5. Приэтом цифроаналоговая система включаетблок памяти 13, шифратор 14 начальнойчастоты вращения, коммутатор 15 начальной частоты вращения, шифратор 16шага изменения частоты вращения, сумматор 17, шифратор 18 конечной частоты вращения, блок 19 сравнения конечной частоты вращения, цифроаналоговый преобразователь 20. Выход 21блока 11 управления электроприводомподключен через усилитель 22 к блоку3 питания электропривода 1, к выходу7 блока 5 задания напряжения подсоединен также входом 23 блок 24 управления нагрузочными резисторами, выполненный в виде логической схемы, подключенной через выключатель 25 к"массе", а выходом 26 через соответ ствующие усилители 27 - к нагрузочным резисторам 10, при этом блок 24включает логический элемент И 28,генератор 29 импульсов сигнала, счетПри проведении испытаний, в частности при снятии токоскоростных характеристик генераторов, необходимо, меняя частоту вращения электропривода и нагрузку генератора, поддерживать номинальное напряжение генератора, что на известном стенде осуществляется оператором, управляющим одновременно блоком подключения нагрузки и блоком управления электропривода, тем самым снижая точность и достоверность снятия характеристики при значительных затратах времени.Цель изобретения - повышение точности снятия характеристики и сокращение времени испытаний генераторов.Поставленная цель достигается тем, что в стенд для испытания авто- тракторных генераторов, содержащий электропривод генератора с блоками питания и управления, нагрузочные резисторы с блоками их подключения к выходу .генератора, блок измерения частоты вращения и измерительные приборы, введены блок задания напряжения и блок управления нагрузочными резисторами, при этом блок задания напряжения выполнен в виде элемента опорного сигнала, подключенного к одному из входов компаратора, второй вход которого подссединен к выходугенератора, а выход компаратора подключен к входам блока управленияэлектроприводом и блока управлениянагрузочными резисторами, выполненного в виде логического элемента И,генератора и счетчика импульсов, приэтом к входам элемента И подключеныгенератор импульсов и выход блоказадания напряжения, а выход элементаИ через счетчик импульсов подключенк блоку подключения нагрузочных резисторов, причем блок управленияэлектроприводом выполнен в виде цифроаналоговой системы, вход которойподсоединен к блоку задания напряжения.10953чик 30 импульсов. К выходу 7 блока 5 подсоединены и электронно-цифровые приборы, а именно: амперметр 31, подключенный через шунт 32 к генератору 2, и тахометр 33, подключенный к тахогенератору 4, при этом приборы через логический элемент И 34 могут быть подключены к цифропечатающему устройству 35.Стенд работает следующим образом. ОС одновременным запуском через блок 3 питания электропривода 1 и, следовательно, генератора 2 выключателем 25 включают в состояние готовности блоки 5, 11, 24 и приборы 31, 1 33. При этом в блоке 5 резистором (элементом) 9 в компараторе 8 обеспечивается задающее напряжение (П ) - напряжение токоскоростной3характеристики, причем сигнал с бло- щ ка 5 поступает на вход 12 блока 11, и начальная частота вращения, задаваемая шифратором 14 через коммутатор 15 сигналом в двоичном коде, передается на вход сумматора 17. Вы ходкой двоичный код с сумматора 17 подается в ячейку памяти 13, а на цифроаналоговый преобразователь 20, подключенный к выходу 21 блока 11, преобразованный сигналом через усилитель 22 подается через блок питания на электропривод 1, при этом, если выходное напряжение генератора Й), поступающее на вход 6 блока 5 больше заданного (о ), то подачей35 сигнала с блока 5 на блок 24, а имен" но: на логический элемент И 28 при подаче импульса с генератора 29, далее через счетчик 30 и усилитель 27 116 4осуществляют подключение первого резистора 10. Если Б остается больше заданного, то через блок 5 осуществ" ляют подключение еще одного резистора 10, Как только Б становится меньше Б , с блока 5 подается сигнал на запуск измерительных приборов 31 и 33, По окончании измерения приборы через элемент И 34 разрешают регистрацию измеренных значений на цифропечатающем устройстве 35. Далее процесс повторяется; при этом в блоке 11 на преобразователь 20 передается сигнал с сумматора 17, соответствующий увеличенному сигналу начальной частоты вращения на величину шага частоты вращения, задаваемого шифратором 16,В процессе испытаний код текущей частоты вращения генератора, поступающий с выхода сумматора 17, сравнивают в блоке 19 с кодом конечной частоты вращения, поступающим с шифратора 18 конечной частоты. В случае их совпадения блок 19 производит отключение блоков 11 и 24 и устанав" ливает их начальное состояние.Таким образом, предлагаемое устройство позволяет повысить точность снятия характеристики работы испытывае" мого генератора, исключив влияние настройки блоков управления и подключения, а также сократить время испытаний.По сравнению с базовым объектом, за который принят стенд модели ИУвыпуска 197 1 г, предложенное решение позволяет сократить время проведения испытания, повысить производительность труда.1095116 Составитель ВНиканороввыдкая Техред Ж.Кастелевич орректор О. Тигор,акто аказ 3591/2 сное 4/ илиал ППП "Патент", г. Ужгоро оектна Тираж 711 Под ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 3035, Москва, Ж, Раушская наб., д
