G01R — Измерение электрических и магнитных величин

Номер патента: 894608

Опубликовано: 30.12.1981

Авторы: Берензон, Болотин, Эйдель

МПК: G01R 31/00, G01R 31/07, G01R 31/333 ...

Метки: высоковольтных, испытаний, предохранителей, синтетических

...2 и включающий аппарат 8 отключены, защитный выключатель 7 включен. Включением выключателя 2 регулируемый низ" ковольтный источник 1 испытательного тока подключен к испытуемому предох" ранителю 3. Ток через предохранитель 3 поддерживается постоянным с помощвв блока 5 управления. Напряжение Ма предохранителе 3 изменяется в про цессе испытания в связи с ростом его сопротивления при протекании тока,На один вход реле 11 заданной крат ности сопротивления поступает сигнал от преобразователя 4 тока О =т 3 Р пропорциональный току предохранителя 3, на другой вход - сигналОаОР, 11 Р Упропорциональный напряжению на прегде Я Р- сопротивление предохранителя в момент времени, соответствующий переключению предохранителя снизковольтного на...

Номер патента: 894609

Опубликовано: 30.12.1981

Авторы: Бадиков, Ноянов, Черных

МПК: G01R 31/02

Метки: исполнительными, механизмами, цепей

...( втечение одного цикла) срабатывание всехблоков 2=1 - 2=о управления. Каждаяопрашиваемая цепь с помощью блоков2=1 -2=управления поцсоециняется кшинам 4 питания и в то же время с помощью элементов И 10=1 - 10=а и инфо верторов 11=1 - 11= й отсоединяются отсвоего элемента 13=1 - 13=п сравненияи входа усилителя 18. Вследствие этогоопрашиваемая цепь оказывается подсоединенной ко всем остальным выходным цепям через сопротивление изоляции и т.д.Последние вместе с элементами 13113=й сравнения образуют измерительныеполумосты, потенциалы средних точек, которых опредещаотся величинами сопротивлений изоляции, Если значения этих сопротивлений превышают величины элементов131 - 13 и сравнения то потенциалысредних точек их полумостов...

Номер патента: 894610

Опубликовано: 30.12.1981

Авторы: Аблаев, Назаров

МПК: G01R 31/08

Метки: воздушной, изоляцией, линии, опоры, поврежденной, электропередачи

...конденсатор 4 реле 5 с замыкаю"щимся и размыкающимся контактами,электромагнитный указатель 6 повреждения с электромагнитами 7 и 8 магнитный датчик 9 тока, включающий всебя индукционную катушку 10 и концентратор 11 магнитного поля, и уси 1лнтель 12,..Устройство работает следующим образом.щПри йовреждении изоляции контроли 1руемой опорЫ при коротком замыканиипо металлическим деталям ойоры протекает ток повреждения. 1 агнитноеполе тока повреждения наводит ЭДС виндукционной катушке 10 магнитногодатчика 9 тока и, усиливаясь черезусилитель 12, вызывает срабатываниереле 5. При срабатывании реле 5 получает питание обмотка фиксирующегоэлектромагнита 7, которая втягиваетсердечник с фиксатором. Кроме того,при срабатывании реле 5 теряет питание...

Номер патента: 894611

Опубликовано: 30.12.1981

Авторы: Трубленков, Чутчиков, Юдин

МПК: G01R 31/14

Метки: испытательного

...которого соединен со средней точкой первичной обмотки выходного трансформатора и минусовой клеммой источника питания постоянного тока, п 1 посовая клем О ма которого соединена со вторым входом блока формирования испытательного напряжения, а блок формирования испытательного напряжения выполнен в виде интегратора.15На чертеже представлена принципиальная электрическая схема предлагаемого устройстм.Устройство содержит ключ 1, выходной трансформатор 2, первый и второй 20 транзисторы 3 и 4, блок 5 формирования испытательного напряжения, генератор 6 синусоидального напряжения изменяемой частоты, программное реле 7 времени, источник 8 питания постоянного тока. 25 Вторичная обмотка выходного трансформатора 2 является источником испытательного...

Номер патента: 894612

Опубликовано: 30.12.1981

Авторы: Балюк, Латышев, Николаев, Соколов

МПК: G01R 31/14

Метки: испытательного, плавного

...трансформатор выполненс несколькими выходными обмотками,годключенными к силовому трансформатору через тиристоры, выходы которыхподключены к последовательно соединенным усилителдм высокочастотныхсигналов, высокочастотному генератору и счетчику, вход которого подключен ко второму разэешающему выходупрограммного блока, первый разрешаю"щий выход программного блока соединен со входом блока синхронизации,выход которого подключен ко входупрограммного блока.На чертеже изображена блок-схемапредлагаемого устройства .Устройство состоит.из блока 1синхронизации, прецназначенного длясинхронизации временных интерваловскорости увеличения, выдержки и скорости уменьшения испытательного напряжения, программного блока 2, первый разрешающий...

Номер патента: 894613

Опубликовано: 30.12.1981

Авторы: Кукушкин, Соляков

МПК: G01R 27/08, G01R 31/26

Метки: вольтамперной, двухполюсника, характеристики

...получают зависимость ВО) оюи О О:ОСЬ 4аопосле чего искомую вольтамперную ха-рактеристику двухполюсника вычисляютно формулеУ 3 М=Э 0) ф 0 ММЙИМ 1 М 1 ЙжЦ фО 1 8 ЩГИи 1)М 1), 1) Здесь ЗЬО) - постоянный ток че.ч рез двухполюсник при отсутствии на нем как постоянного, так и переменно го напряжения. Он может быть не ра" вен О в случае, если, например, измеряемым двухполюсником является фото- диод, температура и т,п. На чертеже представлена схемаустройства для реализации предлагаемого способаУстройство содержит измеритель 1постоянного тока, измеритель 2 постоянного напряжения, измеритель 3амплитуды переменного напряжения,разделительную катушку 4 иидуктивности, разделительный конденсатор 5 иисследуемый двухполюсйик 6.На вход 7 измерительной...

Номер патента: 894614

Опубликовано: 30.12.1981

Авторы: Антанавичюс, Масюлис, Мачюлайтис, Шахтинов

МПК: G01R 31/26, H01L 21/66

Метки: диодов, задания, пикового, туннельных

...резистор 5, параллельно туннельному диоду 4 подключен измеритель6 напряжения, например дифференци альный усилитель постоянного тока,а также усилитель 7 постоянного тока, вместе с калиброванным резистором 5 составляющий измеритель 8тока. Выход измерителя 6 напряженияф 5 соединен со входом регулируемого порогового устройства 9, например триггера Шмитта, выход которого подключенк управляющему входу аналоговогоключа О, другой вход аналогового50 ключа 10 соединен с выходом измерителя 8 тока, а выход - с одним входомкомпаратора 11, другой вход компаратора 11 соединен с узлом 12 управляемых калиброванных токов, а выход.55 через шину 13 сброса импульсов подключен к одному входу счетчика 14импульсов, другой вход; последнегосоединен с...

Номер патента: 894615

Опубликовано: 30.12.1981

Авторы: Манюшите, Рагаускас

МПК: G01R 31/26

Метки: биполярных, двухколлекторных, магнитотранзисторов, температурных, характеристик

...полупроводниковых приборов.Основными температурными характе ристиками биполярных двухколлекторных магнитотранэисторов являются температурная зависимость магниточузствнтельности4.ф- ф 1 где дОкг- изменение напряжений на первом и втором коллекторах магнитотранэистора при изменении на дВ индукции магнитного поля, а также температурная зависимость начальной разности коллекторных напряже- ний нсации температурных погруществляют с использованием характеристик ,(Т)и ООо(Т),Известны способы измерения температурных характеристик биполярных ф транзисторов, основанные на воздействии на испытуемый транзистор тепловым потоком, регистрации величины температуры этого потока, а такжерегистрации величины напряжений или 10токов) на электродах...

Номер патента: 894616

Опубликовано: 30.12.1981

Авторы: Захаров, Старовойтов, Стельмах, Уренев

МПК: G01R 31/26

Метки: параметров, транзисторов

...тока источника 8 в соответствии с условиями режима насыщения. 4При подаче с задатчика 2 на неинвертирующий вход операционного усилителя 1 О запирающего напряженияна его выходе появляется сигнал,переводящий .транзистор 1 в режимотсечки, сопротивление транзистора1 возрастает, потенциал эмиттерауменьшается, что приводит к эапиранию транзистора 11 исоответственно, к возрастанию потенциала базы транзистора б, который в результате переходит в открытое состояние, Напряжение источника 5 оказывается практически полностью приложенным к коллектору испытуемого транзистора 1 и одновременно запирает вентиль 7, Искомое значение тока через транзистор 1 в режиме отсечки отсчитывают по показаиию измерителя 3. Потребляемая от источника 5 мощность...

Номер патента: 894617

Опубликовано: 30.12.1981

Авторы: Крылов, Маслов

МПК: G01R 31/26

Метки: высоковольтный, измеритель, напряжений, пробивных, транзисторов

...3, импульсный трансформатор 4,нагрузку 5 в виде испытуемого трап .зистора, эталонный резистор 6,. второй 7 и первый 8 повторители, делитель 9 напряжения, масштабный уси"литедь О инвертор 11 , первый12 и второй 13 переключатели.Устройство работает следующим образом. Напряжение от источника 1 через формирователь 2 в виде прямоугольных импульсов поступает на первый вход усилителя 3. Усиленное напря- жение посредством трансформатора 4 передается в нагрузку 5. Напряжение, снимаемое с эталонного резистора 6 через повторитель 7, пропорциональ- .но величине тока, протекающего через нагрузку 5, В свою очередь, напряжение повторителя 8, подключенного к выходу делителя 9, пропорционально алгебраической сумме напряже" ний резистора 6 и нагрузки...

Номер патента: 894618

Опубликовано: 30.12.1981

Авторы: Манюшите, Рагаускас

МПК: G01R 31/26, H01L 21/66

Метки: магнитотранзисторов, магниточувствительностью, полевых, характеристик

...через переключатель 13 ко входу вертикальной развертки цифрового графопостроителя 14. Вход горизонтальной развертки цифрового графопостроителя 14, а также входы управления преобразователей 10, .11 и 12, импульсного генератора 7 и переключателей 9 и 13 соединены с блоком 15 управления.Способ осуществляется следующим образом.В момент времени Й импульсом, поступающим с блока 15 управления, запускается импульсный генератор 7, на выходе которого формируется видеом импульс положительной полярности. Дпительность этого импульса 6 устанавливают больше удвоенной длительности переходной характеристики магннтотранзистора. Одновременно импульсами, поступавцими с блока управления, запускается, горизонтальная развертка цифрового графопостроения 14,...

Номер патента: 894619

Опубликовано: 30.12.1981

Авторы: Глебова, Лобанов, Павленков

МПК: G01R 27/00, G01R 31/28

Метки: динамических, микросхем, параметров

...поступает импульс напряжения свыхода цепи 1 последовательно соединенных микросхем. С выхода контропируемой микросхемы 9 сигнал поступа"ет на один нз входов дискриминатора 155 напряжения, на другой вход которого поступает опорное напряжение с выхода регулируемого источника 6 опорного напряжения. 11 ри достижении уровня выходного сигнала контролируемоймикросхемы 9 уровня заданного опорного напряжения дискриминатор 5 напряжения переключается, Таким образом,дискриминатор 5 напряжения с регулируемым источником 6 опорного напряжения предназначен для измерения времени задержки контролируемой микросхеьщ 9.При подаче на вход дискриминатора5 напряжения опорного напряженияО 1 получают значения " О и й 04,а при подаче опорного напряжения О...

Номер патента: 894620

Опубликовано: 30.12.1981

Авторы: Бурба, Дедков, Северцев, Фатеев

МПК: G01R 31/30

Метки: надежности, прогнозирования

...(Б 11 П), причем первый и второй входы БПК соединены соответственно с третьим и четвертым.входами устройства, третий вход . - с первым выходом Ялока управления, а- выУстройство для прогнозирования на" дежиости работает следующим образом.. Информация -о .воздействии на,технический объект,. например давление, температура,. вибрация и т.п в.виде СП в форме непрерывного злектрического сигнала 0(С) поступает с входа 1 .устройства на вход. коррелятора 1 и иа второй вход анализатора 2 случайного процесса В корреляторе опре" деляется,автокорреляционная функция случайного воздействия, а по ней ее интервал .корреляции С . Интервал корреляции задается анализатору 2 случайного процесса, в котором слу894620 Г 1 ГОх) Формула изобретения 5чайное...

Номер патента: 894621

Опубликовано: 30.12.1981

Автор: Уриханян

МПК: G01R 33/00

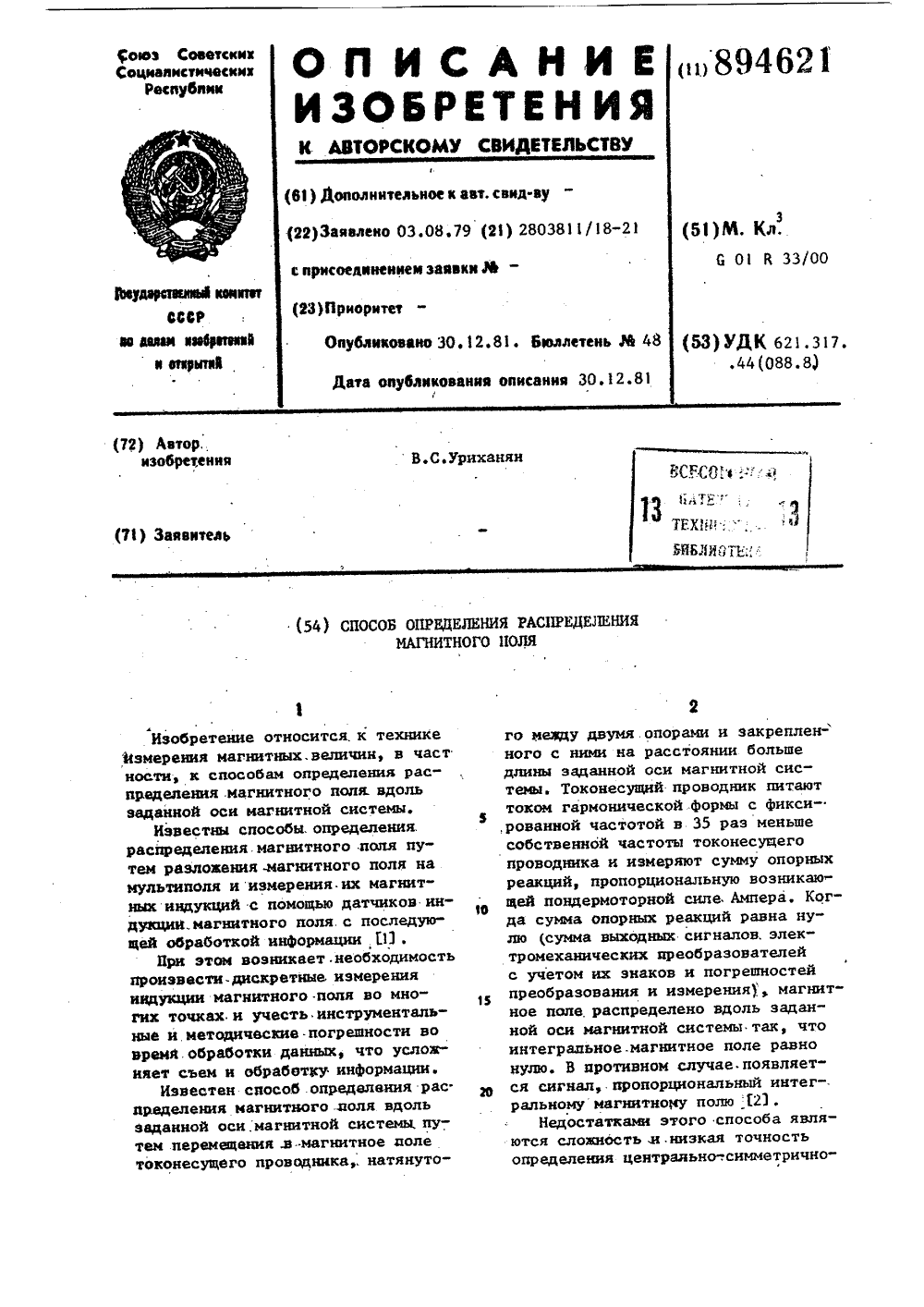

Метки: магнитного, поля, распределения

...8 и 9 силы (направлениесовмещено с осью чувствительности дат" чиков 8 и 9 силы). Когда токонесу" щий проводник 1.питают гармоническим током, то возникающая-пондермоторная сила 5 Ампера и опорные реакции 6 и 7 являются амплитудно . модулированными с частотой рармонического тока. В этом случае пондер" моторная сила 4 должна уравновеши" ваться с опорными .реакциями 6 н 7 в каждый момент времени, Однако в виду того, что токонесущий проводник1 с гармоническим током, натянутый между двумя неподвижными опорами 2 и 3 представляет собой механическую, систему с присущей ей собственной частотой колебаний и при помещении . ее в магнитное поле. совершает,вынуж" денное колебание под действием.возникающей переменной пондермоторной силы Ампера, то...

Номер патента: 894622

Опубликовано: 30.12.1981

Авторы: Пронин, Хилов

МПК: G01R 33/02

Метки: плотности, поля, потока, электромагнитного, энергии

...в раьпсу конденсатора параллельно входу линии 4 связи выгодно отличает настоящее устройство от известного, поскольку обеспечивает прямое измерение плоТности потока энергии и, следовательно, увеличивает точность измерений,. Формула изобретения Устройство для измерения "плотностипотока энергии электромагнитного поля, содержащее рамочную антенну, симметрично нагруженную .на два детектора с параллельным включением продетектированных .сигналов по рамке, линиюсвязи.и индикаторный блок, о т л и "ч а ю щ е е с я тем, что, с цельюповышения точности измерения путемпрямого отсчета величины, пропорцио"нальиойплотности .потока энергии,параллельно входу линии связи включенконденсатор.Источники информации,принятые во внимание при...

Номер патента: 894623

Опубликовано: 30.12.1981

Автор: Абакумов

МПК: G01R 33/02

Метки: магнитных, полей, твердотельный

...считывающий датчик 15, в качестве которого могут быть использованы-индукционные или. гальваномагнитные датчики. Вследствиетого, что индукционные датчики обладают малой чувствительностью, наиболее лерспективными являются галь" ваномагнитные в . Холловские,.магнитореэисторные,. магнитодиодные изготовленные иэ пермаллоя путем напыления в нужном месте. магнитной пленки. Мак. симальный выходной сигнал. на выходе датчика Холла .при считывании доменов. составляет 5-10 млИ, на выходе магниторезисторного датчика 0,5-1 мпВ. .Для усиления электрического сигнала, снимаемого с гальваномагнитного датчика 15 используется усилитель 16 на интегральной микросхеме выход 17 которого подключен к амплитудному селектору 4.Для облегчения эффективной...

Номер патента: 894624

Опубликовано: 30.12.1981

Авторы: Гусак, Зацепин, Чернышев

МПК: G01R 33/12

Метки: внутреннего, напряженности, образца, поля, размагничивающего, ферромагнитного

...третьей гармоники, вольтметр 10.Способ осуществляется следующимобразом.Переменное синусоидальное полевозбуждения перемагничивает верхнйй слой ферромагнетика, в который оно проникает, по начальному симметрич" ному циклу перемагничивания 1 (фиг Из общего выходного сигнала измери.тельной катушки 7 выделяется третья гармоника и при помощи вольтметра10 ( фиг.3) измеряется ее амплитуда (точка 11, фиг.2). Затеи подмагничивакпцее поле плавно увеличивается,при этом перемагничивание верхнего слоя образца осуществляется последовательно по частным циклам 2,3 (п), л (фиг.1), кривая 1 (фиг.2) показывает характер изменения при этом амплитуды третьей гармоники, который наблюдается у большинства ферромагнитных материалов. Последостижения...

Номер патента: 894625

Опубликовано: 30.12.1981

Авторы: Манюшите, Пожеда

МПК: G01R 33/12

Метки: магнитной, проницаемости

...в. отсутствие образца;В- значение индукции в этой жеточке поля. после помещенияв поле образца;К - величина градиента индукциимагнитного поля;сС - угол между силовыми линиями магнитного поля,и нормалью к поверхности образца, удовлетворяющий условию О" ( сС ( 90.д - толщина образца.На чертеже дана схема осуществления способа измерения .магнитной.проницаемости.На нем изображены исследуемая пластина-образец 1,с магнитной проницаемостью ц и.источник 2 неоднородного магнитного поля .с постоянный градиентом индукции Силовые линии магнитного поля З.образуют с нормалью к поверхности пластины угол д . Магнитная индукция поля измеряется в фиксированной точке 4 поля.Способ измерения магнитной проницаемости заключается в следующем.10 тины и измерив...

Номер патента: 894626

Опубликовано: 30.12.1981

Авторы: Васильченко, Дмитриев, Тихоненко

МПК: G01R 33/12

Метки: магнитной, магнитов, текстуры, цилиндрических

...крышкой 12 и защищена от попа" .дания механических частиц отражательной шайбой 13. Для фиксации маг.нитов 7 после ориентирования в устройстве предусмотрен коническийстержень.14, который своим коническимконцом взаимодействует с цангой, атолкателем 15 - с приводом возвратно-поступательного движения, например, пневматическим цилиндром илидругим известным механизмом 1,приводиа Фигурах уопоаио ие похааай).Работа устройства заключается вследующем.Ориентируемый магнит 7 устанавливают на цангу 6 и переключают пневмоклапан 4 для подачи воздуха с избыточным давлением в воздушную полость3. При этом конический стержень 14механизмом возвратно-поступательногодвижения выведен в верхнее крайнее положение. Воздух иэ полости 3 через жиклеры 10...

Номер патента: 894627

Опубликовано: 30.12.1981

Авторы: Афонин, Исакович, Коломыцев, Яковлев

МПК: G01R 33/12

Метки: динамических, доменами, магнитными, характеристик, цилиндрическими

...на входы смесителей 9 и 16. На второй вход смесителя 9 поступает частота с кварцевого генератора 8, а на второй вход смесителя 16 - частота с кварцевого генератора 15, Частоты кварцевых генераторов отличаются друг от друга на 100 кГц. При смешивании частот кварцевых генераторов 8 и 15 с частотой генератора 23 на выходе фильтров 10 и 17 нижних частот выделяются разностные частоты Гр, и Гр, , гдеР РВЧ г12 ГЬЧ сГфкоторые изменяются в диапазоне от 200 кГц до 15 МГц. Разностные частоты отличаются одна от другой на одну и ту же величину 100 кГц.С выхода фильтра 10 нижних частот сигнал поступает на широкополосный усилитель-стабилизатор 11 амплитуды переменного тока, который нагружен на микрокатушку, создающую магнитное поле одной...

Номер патента: 894628

Опубликовано: 30.12.1981

Авторы: Макаров, Мироедов, Селезнев

МПК: G01R 33/12

Метки: магнитных, характеристик

...устройство для измерения характеристик магнитных материалов, структурная схема; на Фиг.2 - схематичное расйоложение Мамагничивающей и измерительных обмоток относительно испытуемого и эталонного образцов.Устройство для измерения характеристик слабомагнитных материалов состоит из блока 1 регулирования тока намагничивания (фиг,1), обмотки 2 намагничивания, кассеты 3 для эталонного образцакассеты 4 для испытуемого образца, измерительной секции 5 эталонного образца, измерительной секции 6 испытуемого образца, компенсационной секции 7 магнитного потока через воздушный зазор между эталонным образцом и измерительной секцией на кассете 3 с этим образцом, компенсационной секции 8 потока через воздушный зазор между испытуемым образцом и...

Номер патента: 894629

Опубликовано: 30.12.1981

Авторы: Кириллов, Степанов, Строителев

МПК: G01R 35/00

Метки: поверки, приборов, электроизмерительных

...времени возрастания амплитуд ступенчатых напряжений на выходе источника 1 опорного сигнала, а при их убывании источника 2 энакопеременного напряжения допуска вырабатывает отрицательный уровень напряжения (- й).Амплитуды напряжений, вырабатываемых источниками 1 и 2, суммируются в сумматоре 3 и с его выхода подаются на вход поверяемого прибора 4. 10 И Под действием суммарного ступенчатогонапряжения происходит отклонениестрелки прибора вправо -.при возраста нии амплитуд напряжения, и влево -20 при убывании амплитуд напряжения.Так как амплитуды суммарного напряжения отличаются на величину 4 А отсоответствующих номинальных значенийповеряеиых отметок, то при каждом 23 скачке напряжения стрелка исправногоприбора достигает середины...

Номер патента: 894682

Опубликовано: 30.12.1981

Авторы: Алиев, Сколецкий

МПК: G01R 31/28

Метки: схем, цифровых

...образом.В режимах "Обрыв", "Логический нуль",Логическая единица" и Генер.ция" предлагаемое устройство работает аналогично М известному, эа исключением того, что в режимах "Логическая единица и "Генерация" десятичный сегмент 14 индикатора не светится из-за нулевых уровней сигнала на выходах вентилей 3 и 4. Свечение де сятичного сегмента 14 индикатора осуществляется в режиме Обрыв через вен- тиль 5, когда на выходах вентилей 3 и 4 присутствуют высокие уровни сигналов, так как потенциал входа сегмента 14 со й впадает с потенциалом выхода вентиля 23. Если вход устройства находится под потенциалом шины питания (+5 В), то через эмиттерный повторитель включается пороговый элемент 22, построенный на эле- ф менте И и двух резисторах, В...

Номер патента: 896578

Опубликовано: 07.01.1982

Авторы: Ларионов, Лузин

МПК: G01R 19/04

Метки: значений, сигнала, экстремальных

...также содержащем второй зарядный диод и формирователь импульсов, включенный между выходом второго дифференциального усилителя, управляющим входом зарядного ключа и выходом устройства, второй зарядный диод подключен параллельно ранее упоминаемому зарядному диоду в обратном направлении. 10При этом в одном из вариантов формирователь импульсов выполнен в виде дифференцируюшей цепочки.С целью получения значений напряжения как положительного, так и отрицательного экстремумов, вводится второй зарядный ключ и соединенная с его выходом и нейтралью третья запоминающая емкость, подключенная также к выходу устройства, и цепочка из последовательно у соединенных двух разделительных диодов и инвертора, включенная между управляющими входами обоих...

Номер патента: 896579

Опубликовано: 07.01.1982

Авторы: Кузнецов, Мулеванов, Осипенко

МПК: G01R 23/00

Метки: двухканальный, измеритель, колебаний, флуктуаций, частоты

...линейного участка амплитудно-частотной характеристики является положительным (или отрицательным)., то у частотноэависимого четырехполюсника второго блока 2 дифференцирования должен быть обязательно противоположным, т.е. отрицательным (или положительным).Разветвители 3 служат для предотвращения параэитной связи между измерительными каналами. В качестве разветвителей используют, например, буферные усилители с одним входом и двумя выходами, а на достаточно высоких частотах используют мостовые разветвители. 3 89657Цель изобретения - повышение точности измерения низкочастотных флуктуаций частоты колебаний.Поставленная цель достигается тем, что в двухканальный измеритоть флуктуа- з ций частоты колебаний, содержащий последовательно соединенные...

Номер патента: 896580

Опубликовано: 07.01.1982

Авторы: Галич, Даувальдер, Миняев, Наровлянская

МПК: G01R 25/04

Метки: индукционный, фазовращатель

...и безобмоточной магнитопроводящей плас тиныдугообразной формы, при этом вторичнаяобмотка выполнена в виде двух одинаковых секций, соединенных последовательно-встречно, имеющих форму кольцевых 20секторов, а стороны секций расположенынапротив соответствующих стержней магнитопровода, причем радиус магнитопровода определяется соотношением Р=2 Фс р,где С - длина дуги между осями первич- ЗЗной обмотки,Р - число пар полюсов.На фиг, 1 изображен фазовращатель,общий вид, в разрезе; на фиг, 2 - электрическая схема соединения обмоток. 36Фазовращатель содержит П-обфазныемагнитопроводы 1 и 2, имеющие формукопьцевых секторов и сопряженных порадиапьной торцовой стороне с размещенной на дуговых частях магнитопровода 6двухфазной первичной обмоткой...

Номер патента: 896581

Опубликовано: 07.01.1982

Авторы: Соболев, Шмидт

МПК: G01R 27/08

Метки: параметров, полупроводникового, сопротивления, статистических, удельного

...предлагаемого способа 5 обеспечивает по сравнению с известными способами определение достоверности значения удельного сопротивления в окрестности выбранной точки; при заданной надежности повышение точности определения;о выделение дисперсии неоднородностиобусловливающую в известных способах дополнительную погрешность и увеличивающую с ростом измеряемого удельного сопротивления, характеристику степени неоднородности полупроводникового материала по направлениям, проходяпцца через выбранную точку.формула изобретенияСпособ определения статистических параметров удельного сопротивления полупроводникового материала, заключающийся в том, что на плоскую шлифовальную поверхность неоднородного полупроводника устанавливают систему...

Номер патента: 896582

Опубликовано: 07.01.1982

Авторы: Емельяненков, Изох, Корзюк, Лукьянец

МПК: G01R 27/32

Метки: волнового, линии, передачи, сопротивления

...Т, прохождения импульса от нчала линйи до ее конца и обратно, Приэтом определение указанного временногинтервала может производиться, напримследующим образом. Когда уровень напряжения. или тока отраженного импульсв начале линии достигает заданного значения, формируют новый зондирующий ипульс и посылают его в линию, Такимразом формируется последовательностьимпульсов, период которой равен опредленному первому временному интервалуПосле определения интервала Т+. поключают к концу линии второй реактивнэлемент, выполненный, например, в видконденсатора с известной емкостью Си аналогичным образом определяют вто Орой временной интервал Т,Из теории длинных линий известно,что, если подать на отрезок линии, разомкнутой на конце (т.е. нагруженной...

Номер патента: 896583

Опубликовано: 07.01.1982

Авторы: Либинзон, Пенович

МПК: G01R 31/02

Метки: испытания, кабельных, линий, распределительных

...через шины 14 16 к силовым трансформаторам 25 17-19, установленным в трансформаторных подстанциях 21-22. Устройство работает следующим образом е 30Сначала в распределительномпункте 5 отключается цепочка последовательно соединенных кабельных линий 11-13, и с помощью штанги 10 один конец первичной обмотки 9 трансформатора 8 напряжения подключается к линейному разъединителю 6 испытываемой цепочки кабельных линий. Затем заземляющий нож 4 переводится в крайнее правое положение, и на эту цепочку кабельных линий подается высокоа, испытательное напряжение. В этот момент времени обслуживающий персонал не должен находиться вблизи трансформатора 8 напряжения и разъединителя 6. После окончания испытаний источник 1 испытаа 5 тельного...

Номер патента: 896584

Опубликовано: 07.01.1982

Авторы: Бодунов, Деканов

МПК: G01R 31/08

Метки: кабельной, линии, места, повреждения, расстояния

...прихода импульса, стра женного от места повреждения, что обеспечивает более точное определение расстояния до места несимметричного пов- ЗО реждения, особенно при использовании приборов без визуального наблюдения диаграмм сигналов, например, с цифровым выходом.На чертеже приведена функциональная 35схема устройства, осуществляющего предлагаемый способ.Устройство состоит из генератора 1,согласующих элементов 2 и 3, суммирующих элементов 4 и 5, регистратора 6 40времени, переключателя 7, кабельной линии 8,Генератор 1 предназначен для формирования коротких зондирующих импульсов.Элементы 2 и 3 служат для согласования волнового сопротивления кабельнойлинии 8 с выходным сопротивлением генератора 1 с целью устранения многократного...
