G01R 33/14 — определения и(или) построения гистерезисных кривых

Номер патента: 104487

Опубликовано: 01.01.1956

Автор: Фиш

МПК: G01R 33/14

Метки: гистерезисной, магнитного, осциллографирования, петли, приближенного

...1 питается от сети переменного тока, к этой же сети подк,почен автотрансформатор 2, От вторичного напряжения автотрянс)ормлтор 1 получает питание цепь, состоящая из последовательно вк,ноченных обмоти испытуемого образца 3 и безь)н. дукционного шунтд 4. С ротора ) фазорсгуляторя )юдается напряжснис ня потенц 1 ОзСтр 6.Зажимы 7 цепи сртиклдьного спклонения электронного осцилгОскопа с 1 со статическим отклонением луча присоединяются к ыходу потенциомстрд, л зажимы 9 цепи п)- рзонтдльного отклонения луча присоединяются к зажим)м бсзьнд кционного шунтд. Поворотом ротора фазорегулятора достигается сдвина 90 ня;ряжения. подводимого к пластинам вертикального отклонс - ния, относительнс) напряжения, питающего обмотку, наложенную 1)л...

Номер патента: 105747

Опубликовано: 01.01.1957

Автор: Молотков

МПК: G01R 33/14

Метки: гистерезиса, динамической, петли, предельной, ферромагнитных

...описываемый способ является более простым и удовлетворяющим по точности методом.На фиг. 1 изображено графическое построение описываемого способа; на фиг, 2 - принципиальная схема измерения.На фиг. 1 ОА - основная динамическая кривая намагничивания, определяемая как геометрическое место вершин симметричных гистерезисных циклов; ЛВ - приращение магнитной индукции; Н., Н, и Н, - соответственно постоянная,составляющая напряженности магнитного поля и амплитудные значения переменной составляющей магнитного поля в обе стороны от нее. Н . выбирается таким образом, чтобы сумма Н и Н соответствовала положению правее вершины динамической петли гистерсзиса. Пусть известны О, Н Н и ЛВ. Тогда, откладывая от О величину Н, можно определить точку сИ на...

Номер патента: 112088

Опубликовано: 01.01.1958

Автор: Молотков

МПК: G01R 33/14

Метки: гистерезиса, динамической, петли, предельной, ферромагнитных

...тока. Это достигается в результате подключения амплитудного вольтметра к цепочке из двух последовательно соединенных добавочных сопротивлений, которые вводятся в цепи намагнпчпваюп 1 их обмоток, накладываемых на испытуемый образец, и применения третьей обмотки, служащей для измерения среднего значения переменного напряжения.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство содержит две намагничивающие обмотки 1 и 2, накладываемые на испыт емый образец 3.Обмотка 1 питается постоянным током через добавочное сопротивление 4, обмотка 2 - переменным током через добавочное сопротивление 5. Амплитудный вольтметр 6,. служащий для измерения амплитудного значения переменного напряжения, подключен к цепочке...

Номер патента: 123620

Опубликовано: 01.01.1959

Автор: Молотков

МПК: G01R 33/14

Метки: гистерезисной, кривой, материалах, ферромагнитных

...для осуществления предлагаемого способа снятия динамических симметричных гистерезисных циклов, Цифрой 1 обозначен источник постоянного тока (регулируемый), создающий ток 1 протекающий через обмотку с числом витков Ии Этот ток создает напряженность поля Н =-, представляющую собой постоянную составляющую напряженности магнитного поля при отсутствии налагаемых на нее импульсов,0,4 Ю,1,123620 В цепь источника переменного тока 3 (Е з 1 псоЦ, питающего обмотку с числом витков У 2, включен детектор 4, служащий для создания имп 1 ульсных составляющих напряженности магнитного поля с амплитудой Н . 04 ф 2 КлгН2 ля (2) ГдЕ (,1,л, - аМПЛИтуда НаПряжЕНИя На ЧИСТО аКтИВНОМ СОПрОтИВЛЕНИИ измеряемая вольтметром пиковых (амплитудных) значений Ьл 1,р -...

Номер патента: 125615

Опубликовано: 01.01.1960

Автор: Подгорнов

МПК: G01R 33/14

Метки: магнитных, параметров, ферромагнитных

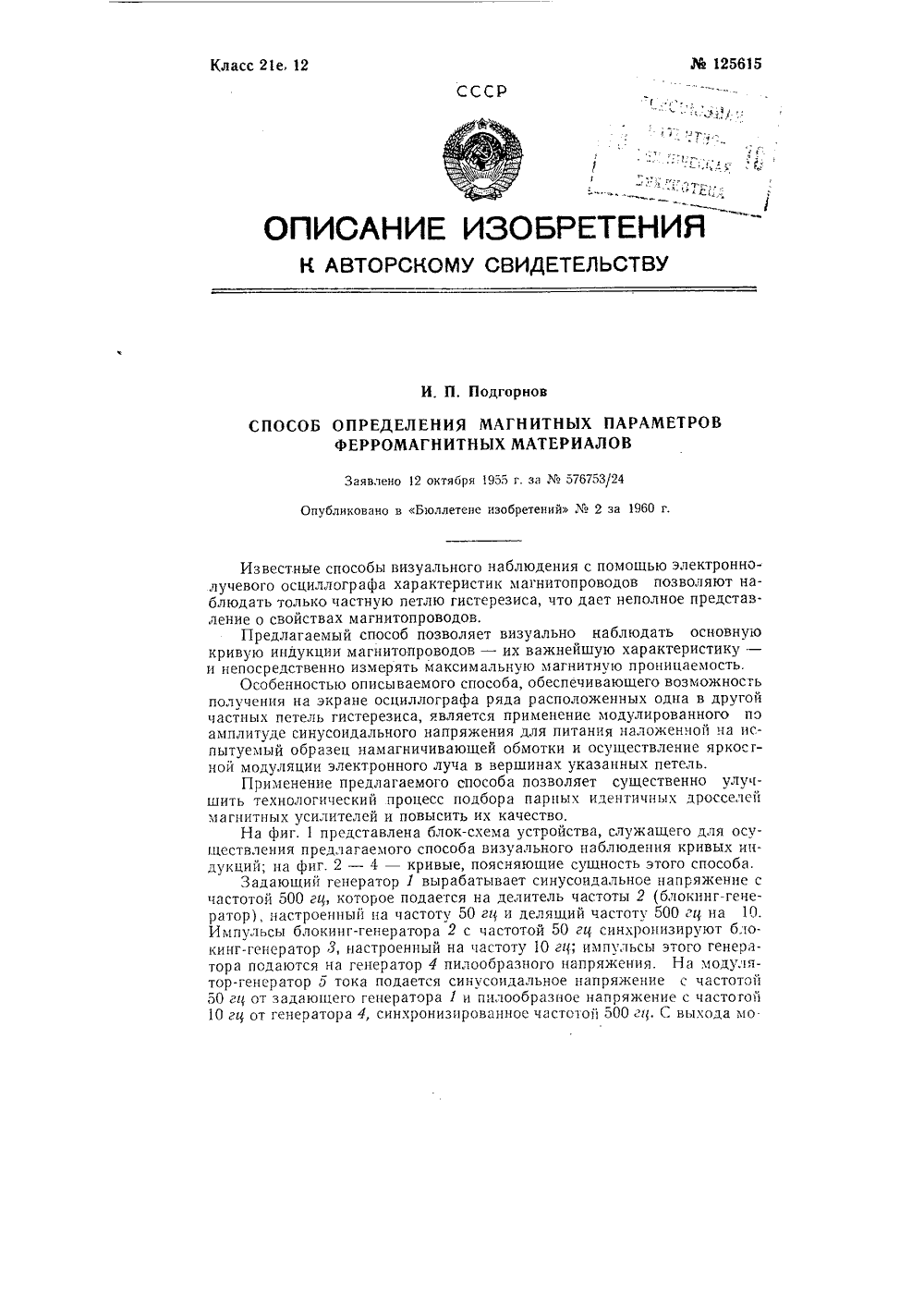

...с частотой 50 гц синхронизируют блокинг-генератор .3, настроенный на частоту 10 гц; импульсы этого генератора подаются на генератор 4 пилообразного напряжения. На модулятор-генератор б тока подается синусоидальное напряжение с частотой 50 гц от задавшего генератора 1 и пилообразное напряжение с частогой 10 гц от генератора 4, синхронизированное частотой 500 гц. С выхода мо125615дулятора-генератора б тока снимается модулированное по закону пилы напряжение формы, представленной на фиг, 2. Это напряжение подается на намагничивающую обмотку испытуемого образца б. С сопротивления Я в цепи намагничивающей обмотки напряжение, пропорциональное намагниченности образца, подается на усилитель 7 и с него - на горизонтальные пластины...

Номер патента: 130977

Опубликовано: 01.01.1960

Авторы: Маркин, Пеккер

МПК: G01R 33/14

Метки: гистерезиса, изображения, магнитотвердых, петли

...арнес Текрсд А. А, Кудрявицкая Корректор Б. А Шнейдерман актор В. 70 Х 108 1, Ооъем 0,1Певи 25 коп.; с 1.1-61 г.и во 51 и тси и й и откр гят и йстроп сгССРасский пер., д. 2/6 Подл. к пеи. 11.Х.60Зак. 7508111) ". ат оук п. д. коп. Тираж 1050 Комитете при Сов ц деда, те Мии М. Черк Москва, Цеит 1 Типография ЬТИ Комитета по дедам ипопретгпии и открытий при Совет. Министров СССР, Москва, 11 етповка, 14, 1. Устройство для получения изображения петли гистерезиса магнитотвердых материалов, содержащее магнитную систему для перемагничивания образца током изменяющегося направления и осциллограф, одна пара отклоняющих пластин которого подключена к шунту, включенному последовательно с намагничивающими катушками магнитной системы, а вторая пара -...

Номер патента: 143074

Опубликовано: 01.01.1961

Авторы: Бладыко, Ильин

МПК: G01R 33/14

Метки: кривых, магнитных, снятия, ферромагнитных, характеристик

...намагничивания или первоначальной кривой и предельной петли гистерезиса без частных циклов получается с помощью устройства УЗ зажигания лучей. Принцип действия устройства зажигания луча, так же как и генератора Г затухающих колебаний, основан на явлении феррорезонанса при определенном соотношении величин емкости С, и индуктивности дросселя , феррорезонансной цепи, Напряжение на дросселе Е, будет содержать четные гармоники и иметь неодинаковые положительную и отрицательную амплитуды. Если отрицательная амплитуда меньше потенциала зажигания неоновой лампы Л, то ток неоновой лампы и напряжение на сопротивлении Я, будут иметь форму положительных импульсов. Подавая эти импульсы на модулятор яркости луча осциллографа, можно зажигать луч...

Номер патента: 154940

Опубликовано: 01.01.1963

МПК: G01R 33/14

Метки: 154940

...и достаточной для того, цтобы привести сердечник в состояние, характеризуемое на петле гистерезиса точкой 5, О" рицательные импульсы тока играют роль импульсов записи, их амплитуда принимает ряд последовательных значений, переводящих сердечник в состояния, характеризуемые на петле гистерезиса точками б, 7, 8 и 9.154940В случае коротких импульсов 4 сердечник 1 возвращается в состояние, соответствующее точке б после действия импульса считывания и в состояния 10, 11, 12 после действия импульса записи, амплитуда которого принимает ряд последовательных значений.Резонансный контур, настроенный на частоту перемагничивания сердечника 1, выделяет из напряжения У. первую гармонику, амплитуда которой с достаточной точностью пропорциональна...

Номер патента: 161421

Опубликовано: 01.01.1964

МПК: G01R 33/14

Метки: 161421

...тока 15, которое реагирует на требуемый уровень величины намагпичивающего тока и позволяет сократить до минимума продолжительность цикла намагничивания, промежуточное реле 16, работающее в цепях блокировки совместно с блок-контактами контакторов 13 и 14, кнопки 17 (включить) и 18 (отключить) и сигнальая лампа 19, 1 казываощая правильность исходного положения потеипиометра 11 перед включением схемы.В исходном положении схемы управления контакторы 13 и 14 и промежуточное реле 1 б отключены, потенциометр 11 находится в выведенном положении и его блок-контакт 12 замкнут. При этом схема измерения отключеа коитактором 14.При нюкатии кнопки 17 образуется цепь: плюс - блок-контакт 12 - катушка контактора 13 - кнопка 17 - кнопка 18 - минус....

Номер патента: 168345

Опубликовано: 01.01.1965

Авторы: Бобров, Графов, Панов, Самуэль

МПК: G01R 33/14, H05K 13/00

Метки: автоматической, гистерезиса, кольцевых, петлей, прямоугольной, разбраков, сердечников, ферритовых

...барабан 1 снабжен 25 установленными по его окружности измерительными штырями 2, на которые надеваются поступающие из вибробункера 3 по наклонному лотку 4 ферритовые кольцевые сердечники о, Движение транспортирующего ба рабана происходит непрерывно со скоростью31 О - 12 об(мггн. Измерение параметров сердечников производится в момент, когда очередной измерительный штырь 2, с надетым на него сердечником 5, находится между токосъемными контактами б. Момент измерения задается синхроконтактами 7, вырабатывающими импульс включения измерительного блока (не показанного на чертеже). Продолжительность измерения не превышает десятых долей секунды. За это время измерительный штырь 2 перемегцается на расстояние порядка 1 мм, оставаясь...

Номер патента: 168383

Опубликовано: 01.01.1965

МПК: G01R 33/14

Метки: 168383

...в качествекоторых используются поляризованные реле,20 либо вибропреобразователп, которые имеютконтактные группы 22, 23, 24, 25, 2 б,К подвижным контактам подключены сопротивления 27, 28, 29, 30, 31, номиналы которых от коммутатора к коммутатору изменя 25 ются по двоичному закону. Другие выводыэтих сопротивлений обьединены в общую точку, ссединеннуго с импульсным генератором,вырабатывающим импульсную программу.Все левые контакты соединены вместе и заЗО землены, все правые контакты соединены вме168383 Предмет из о бр етения Составитель С. С. ЛукинскаяРедактор В, Ф. Чулкова Техред А. А. Камышникова Корректор Л. Е. Марисич Заказ 286/12 Тираж 500 Формат бум. 60 Х 901/, Объем 0,16 изд. л. Цена 6 коп. ЦНИИПИ Государственного комитета по...

Номер патента: 168797

Опубликовано: 01.01.1965

МПК: G01R 33/14

Метки: 168797

...тем, что, с целью сокращения времени и упрощения процесса измерения, пермеаметр снабжен индукционным датчиком напряженности и одиночным разъемным намагничивающим витком.2. Устройство по п. 1, отличающееся тем, что, с целью сокращения времени на обработку результатов испытания, оно снабжено оптической системой, выполненной по схеме проектора. одписназ группа95 рисоединением заявкиИзвестны устройства для испытания кольцевых образцов магнитотвердых материалов, содержащие пермеаметр и ферротестер, Эти устройства требуют нанесения на образец многовитковой намагничивающей обмотки, 5Предложенное устройство отличается от известных тем, что в нем пермеаметр снабжен индукционным датчиком напряженности и одиночным разъемным намагничивающим...

Номер патента: 169682

Опубликовано: 01.01.1965

Авторы: Офенгенден, Серман

МПК: G01R 33/14

Метки: автоматической, магнитных, петлей, прямоугольной, сердечников, сортировки

...сердечников на группы по амплитуде сигнала на выходе сердечника и прямоугольности петли гистерезиса. Прямоугольность петли определяется при подаче на вход сердечника токов полной амплитуды и половины и сравнении разности амплитуд в счетной схеме. Эти устройства обладают одним недостатком: при оценке Упо максимальному допустимому значению, одинаковому для всех групп, отношение напряжения сигнала к напряжению помехи (l,/У) меняется от группы к группе. Это приводит либо к завышенным требованиям по прямоугольности в группах с большим полезным сигналом, либо к малому отношению Ь,/Ьдля всех групп с малым полезным сигналом.В предлагаемом устройстве сразу определяется отношение У,Уи .по нему отбрако. вываются сердечники. С этой целью в...

Номер патента: 190981

Опубликовано: 01.01.1967

МПК: G01F 13/00, G01N 27/76, G01R 33/12 ...

Метки: 190981

...формы преобразуется полярным днодным ограничителем 10 на диодах 9 и 10 с регулируемым напряжением подпора. Уровень ограничителя напряжешя и наклон лншн ограничения регулируются сопротивлешихи 11, 12, 13,Напряжение дополнительного импульсаформируется двойным интегрированием прямоугольного импульса. Синхронизация момента включения н длительности дополнительного импульса и основного сигнала, согласова ние полярности основного сигнала н импульса (ихпусьс однополярный) осуществляется кулачковым переключателем и реле 14 и 15.Двухтактный магнитный усилитель ДМУ осуществляет суммирование и усиление снгн;- лов, Для соласовання формирователя дополштелиого нмвульса со входом ДМУ применен собранный по балансной схеме катодньш повторитель на двойном...

Номер патента: 192936

Опубликовано: 01.01.1967

МПК: G01R 33/14

Метки: 192936

...феррометра.Феррометр содержит в качестве памагничивающей системы трансформатор 1 со вторич ной обмоткой в виде соленоида, выполненного в форме эллипсоида вращения, а также следующие элементы; сопротивление 2, амперметр в цепи первичной обмотки трансформатора, измерительную катушку 8 и компенса ционпую катушку 4, линейный усилитель б в канале Н и интегрирующий усилитель б в канале В, фазокорректирующие цепочки 7 в обоих каналах, калибратор 8 и осциллографический блок 9. 3 Напряжение, снимаемое с сопротивления 2, пропорциональное напряженности в соленоиде, подается на усилитель б через фазокорректирующую цепочку 7, Калибровка в канале Н осуществляется пиковым амперметром А.Напряжение, пропорциональное производной индукции по...

Номер патента: 192937

Опубликовано: 01.01.1967

МПК: G01R 33/14

Метки: 192937

...через линейный усилигель (б, масштабное звено 1 б на горизонтальный вход блока осциллографической трубки (О и через контакт переключателя 12 на вход сумматора 9. Амплитуда выходного сигнала звена 1 б измеряется калибратором 17 (пиковым вольтметром).Содержащиеся в каналах ( и Н масштабноделительные звенья и сумматор осуществляюг операции приведения сигналов в каналах к единому масштабу деления сигнала, пропорционального потоку намагничивания, на сечение измеряемого образца с целью получения на выходе звена 8 сигнала, выражающего на. магниченно ть в образце, а также суммирования сигналов в каналах 1 и Н для получения на выходе сумматора 9 сигнала, выражающего индукцию в измеряемом образце.Параметры масштабно-делительных звеньев и...

Номер патента: 208823

Опубликовано: 01.01.1968

Авторы: Забрамный, Курт

МПК: G01R 33/14, H02P 5/06

Метки: магнитного, постоянного, потока, электродвигателей

...сопротивлениями, а в диагонали его включен указанный измерительный прибор.Сопротивление в якорной цепи дможет быть шунтировано нелинейнымер тиритовым, сопротивлением, а всопротивления в цепи обмотки возбприменено также нелинейное сопропоследовательно и параллельно ссоединены регулировочные сопротивл дена принципиальная элекписываемого устройства; на ависимости магнитного поуждения и тока якоря двиЛ ЕНИЯ МАГНИТНОГО 11 ОТОЕЙ ПОСТОЯИИОГО ТОКА Предлагаемое устроиство состоит из сопротивления 1, включенного в якорную цепь двигателя 2, и сопротивления 3, включенного последовательно с нелинейным сопротивлением 4 (например, тириговым) и обмоткой возбуждения двигателя 5. Сопротивление 1 шунтировано нелинейным потенциометром, состоящим из...

Номер патента: 213963

Опубликовано: 01.01.1968

Автор: Конашинский

МПК: G01R 33/14

Метки: магнитов, постоянных, сложной, формы

...магнит полюсными наконечниками из магнитотвердого материала с известными магнитными свойствами до правильной формы, например прямоугольной, и сравнивают кривые размагничивания полученного образца и полюсных наконечников, по которым судят о годности контролируемого магнита. Это обеспечивает повышение точности,Способ контроля заключается в том, что контролируемый магнит сложной формы перед измерениями предварительно помещают во вспомогательные полюсные наконечники, дополнгпощие его конфигурацию до правильной формы, например прямоугольной. Полюсные наконечники изготавливают вырезкой из образца магнитотвердого материала с заранее известной характеристикой, удовлетворяющей требованиям к проверяемому магниту.При размещении проверяемого...

Номер патента: 219015

Опубликовано: 01.01.1968

Авторы: Коген, Сильванский, Шихин

МПК: G01R 33/14

Метки: записью, исследования, магнитотвердых, масштабнойбумаге, параметров

...прибор подключен к датчикам напряженности магнит- О ного поля и магнитной индукции соответственно через интеграторы и усилители. Такое выполнение устройства позволяет автоматизировать процесс регистрации статических пегель гистерезиса, кривой первоначального намагнп чивания и частных циклов перемагничивания.На чертеже представлена блок-схема описываемого устройства.Задатчик 1 электромеханического или электронного типа обеспечивает широкий диапазон 20 изменения намагничивающего тока как по форме, так и по частоте перемагничивания. В качестве управляемого источника 2 тока используется электромашинный усилитель 1 ЭМУ) или в случае большой мощности элек тромагнита 3 каскад ЭМУ - генератор постоянного тока. В датчике 4 напряженности...

Номер патента: 236643

Опубликовано: 01.01.1969

Авторы: Городецкий, Донецкий, Коган, Проектно

МПК: G01R 33/14

Метки: динамической, индуктивности, кривой, нелинейной, размагничивания

...нслцнейностыо динамической кривой раз:Ягцц цванин можно было пренебречь. Частота сццусоцлальцой составляющей прп катк;10 ъ зялСрс Выоцраетс 51 такай, чтооы и 1 и , к 2 3 я н н 0 й я м и лтуле . 2 к см я;1 ыа я с и О. рость изменения тока оыла равна мгновенной236643 вающую скорость убывания в ней тока. При интегрировании постоянную интегрирования принимают равной нулю. Величина постоянной интегрирования 1 смещение кривой ф=(г) 5 вдоль оси г 1;1 не оказывает влияния на величину энергии, выделяемой нелинейной индуктивностью, так как эта энергия численно равна площади между построенной кривой и осью потокосцепления.10 Известен ряд формул, аппроксимнруюгцихзависимость потокссцепления от тока, например г=,1 уггйф. Используя такого рода...

Номер патента: 250291

Опубликовано: 01.01.1969

Авторы: Иовочеркасский, Копылов, Кужеков, Михайлов, Платонов

МПК: G01D 9/38, G01R 33/14

Метки: автоматизированного, снятия

...для чего переключатель режима работы ПР устанавливается в,положение размагничивание. При этом разрывается цепь двигателя механизма подачи бумаги ДБ и подготавливается цепь сигнальной лампы режима размагничивания ЛР. При нажатии кнопки пуск КП срабатывает реле пуска РП, контакты которого РП 2 подают питание ыа двигатель ДН механизма развертки напряжения. Одновременно загорается сигнальная лампа ЛР. Наряду с этим н. о. контакты РП, подготавливают цепь самоудерживания реле. РП, После включения двигателя ДН основной подвижной контакт начинает перемещаться и позволяет замкнуться конечному выключателю нулевого положения ВК 1, обеспечивая самоудерживание реле РП. При этом также подготавливается цепь включения реле реверса РР двигателя...

Номер патента: 264549

Опубликовано: 01.01.1970

Авторы: Андриевский, Таранов

МПК: G01R 33/14

Метки: магнитной, максимальной, удельной, ферромагнитныхматериалов, энергии

...цал, пропорциоцаль)3 ый )1 акс 13 малыОЙ хдсль- ПОЙ ма 1 нитной эцсрГ;3 и ц 1 к 1)т 3)р 111 рсГцстрируг 1 с 51 прц 3)1ом l. П) ЗООРСТ пця д. г Г Устройстзо удельной ма материалов,Изооретение относится к области магнитныхизмерений и предназначено для исследованияхагнитотвердых материалов по величине максимальной удельной магнитной энергии.Известны устройства для иззяерения удельной магнитной энергии ферромагнитных материалов, содержащие источник переменцото на)аггИчивающего поля, датчики напряженностимагнитного поля и индукции в испытуемомобразце и измерительные, приборы, в которых 10искомая величина получается путгм измерениякоординат точек петли гистерезиса и последующего их перемножения, что связано с н 3 изкой точностью измерений и...

Номер патента: 280666

Опубликовано: 01.01.1970

Авторы: Гиршовичус, Кифер, Седова

МПК: G01R 33/14

Метки: многопараметрового, ферромагнитных

...чертежом.Испытуемую дсталь помещают в переменноемагнитное поле низкой частоты постоянной амплитуды, обеспечивающей изменение маг нитного состояния детали по динамическойпетле церемагничивация а. В строго определенные моменты времени, например, когда мапситцое состояние детали в низкочастотном поле достигает вершины динамической петли 15 и близко к значеньио коэрцитцвной силы Нили остаточной индукции Вс, ца деталь кратковременно подают также высокочастотное поле с постоянной амплитудой, величина которой не менее чем в 10 раз меньше амплитуды 20 низкочастотного поля, причем частота высокочастотного поля на порядок или более выше частоты низкочастотного поля, При этом магнитное состояние будет изменяться но частным динамическим...

Номер патента: 331345

Опубликовано: 01.01.1972

Автор: Осипог

МПК: G01R 33/14

Метки: гистерезисух, магнитных, образцов, осциллографииеским, петель, плоских, снятия, спосопом

...нл две подвижиыс части 6 и 7, рдздвиглг)ыс пр зарядке образца 3 и сдвигдсмыс при его циаерсиП. Оорязсц потси 31)т ил исп)д)иаос Оса) ПОВлииета, что сГО кр 51 Г 10 и.лтсл ил 1 Оииы131 545 Подиисио ира)к 44 Загорская ипография 1)м; Ииного зямыкдгсля 10 измерительной го.1 ОВКИ 1, Прпс 1 ЕМ КОНЦЫ МяГИ 1 ГГНОГО Зс 1 МЫ 1(яТСля заведены внутрь частей 6 и 7 перемагш 1 чияюпсй катшки. Мягиитиь 1 й замыкатель имеет малое магнитное сопротивление. Образец 8 оПО цЕНтру ОХВаП 1 ВастСя ВЫХОдИЫМ ВнтКОМ 11,д иа виешшою поверхность образца помещается магиитньш потсициалметр 12 так, что егоконцы соприкасаются с поверхностью образца, д выходиои виток проходит чсрсз центр 1 Оиолуокружиости, образующей контур потеициялмстрд.ПсрСМя ГНИ 1 Ивсп 01 цс...

Номер патента: 354375

Опубликовано: 01.01.1972

Авторы: Ерухимович, Нтй

МПК: G01R 33/14

Метки: гистерезиса, магнитных, низких, осциллографирования, петли, частотах

...электроннолучевой тки феррографа путем одновременного дейсца луч горизонтально отклоипощего напрния, пропорционального напряженностинитного поля, н вертикально отклоняютнапряжения, пропорционального магнитпотоку в образце.Однако прц осццллографнровациц по известцым способам нзобрахксния петли гпстерезиса на,низких частотах искажается, такпосле окончания импульса напряженияинтегральное значение (цапряжецие ца игрцрующсй емкости), отклоняющее луч электроннолучевой трубки по вертикали, уменьшается по закону е ис - напряжение,на интегрирую сти в момент времени /; суо - амплитуда проицтегриров пульса напряжения;- время между интегрируемыми импульсами;- постоянная времени интегрирования.изобретения - повышение точности петли гисгерезиса ца...

Номер патента: 384083

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 33/14

Метки: кривых, статических

...режиме, который характеризует процесс перемагничивания, эта зависи мость определяется уравнением видаВ = Р(В; В;Н; Н; Н) (2)Исходя из зависимостей (1) и (2), ошибкувоспроизведения можно определить так, как 25 показано на фиг. 2, т. е. как разность в координатах В и ВЕвф = Вст - Вф (3)при любой функциональной временной зависи мости внешнего поля Нь(Е)40 3Чтобы оценить зависимость ошибки от указанных выше факторов необходимо иметь передаточную функцию образца как объекта управления.Известно, что зависимость индукции в образце В(1) от приложенного внешнего поля Нь в процессе намагничивания его, можно выразить на одном из участков кривой В(Н) соотношением= Л (В)Нь- Нст 11 (4) где Я(В) - динамическое сопротивление образца, зависящее от его...

Номер патента: 386357

Опубликовано: 01.01.1973

Авторы: Семенов, Тирский

МПК: G01R 33/14

Метки: магнитных, образцов, свойств, тонких, ферромагнитных

...луча выводят до полного затемнения на экране осциллографа. В момент нажатия затвора фотокамеры 7 замыкается нор3мально открытый контакт 8, запускающий генератор 9 одиночных импульсов, который подает импульс однократной подсветки яркости на вход Л осциллографа. Длительность Т, импульса несколько превышает период Т переменного магнитного поля. При отключенной цепи усилитель 10 - выпрямитель 11 - линия 12 задержки - схема 13 стробирования амплитуда импульса на электроде управления яркостью имеет плоский характер (см. фиг. 2, б). Одиночный цикл петли гистерезиса, наблюдаемый на экране, регистрируют при помощи фотокамеры 7 синхронно с запуском импульса подсветки (см. фиг. 2,в). Так как частота перемагничивания велика по сравнению с частотой...

Номер патента: 390484

Опубликовано: 01.01.1973

МПК: G01R 33/14

Метки: иг, института, менделеева, пооюзнаяавторы

...кривую перемагничивания. Известный способ требует точной установкидлительности отсечки синхронного управляемого детектора, равной половице периода перемапщчнванпя, что практически выполпяет ся с какой-то погрешностью, вызывающей донолнптельцуо погрешность измерения, а также отсутствия четных гармоник в составе входных электрических сигналов и поэтому принципиально не позволяет определять не симметричные динамические кривые перемагничивания при подмагничивации постоянным магнитным полем.Для повышения точности измерений и расширения класса используемых режимов пе ремагничивания по предлагаемому способу,фиксируют по фазе один из фронтов отсечки и при переходе от точки к точке на определяемоц кривой и;меняют длительность отсечки в...

Номер патента: 398902

Опубликовано: 01.01.1973

Авторы: Борисов, Евликов, Черников

МПК: G01R 33/14

Метки: намагничивания, снятия, характеристик

...иими невозможно автоматически записыватьхарактеристики из-за необходимости проведения замеров дискретно по отклонению стрелки гальзанометра, причем отдельные замерызависят от субъектных факторов,Для упрощения и автоматизациирактеристики намагничивания вмом устройстве обмотка образцак источнику постоянного тока червключенные два стабилитрона.На фиг. 1 изображена схема описызасмогоустройства; на фиг. 2 - кривые изменениятока в обмотке испытываемого образца вовремени.Устройство состоит из источника 1 постоянного тока, ключа 2, встречно включенных параллельно обмотке 3 двух стабилитронов 4,шунта 5, включенного последовательно с обмоткой, и осциллографа 6. едняя длина магнитнои силов//Н) Составитель И, Ардашева Техред Т. Ускова Корректоры:...

Номер патента: 398903

Опубликовано: 01.01.1973

Авторы: Вител, Лепилов, Макаров, Степанов

МПК: G01R 33/14

Метки: автоматическое, гистерезиса, магнитныхсердечников, петель, построен, статических

...код - напряжение блока б. При воздействии импульса считывания на испытуемый сердечникнаходящийся на столике 8, на выходе интегратора 5 появляется импульс напряжения, амплитуда которого пропорциональна магнитному потоку, считанному с сердечника. Если амплитуда этого импульса меньше порога срабатывания, то печатающее устройство производит печать знака.(или любого другого знака). В случае превышения порога срабатывания блок 7 сравнения вырабатывает сигнал, по которому изменяется на единицу состояние счетчика в преобразователе код - напряжение в блоке 1 и сраоатывает соленоид возврата каретки печатающего устройства 5.Выходное напряжение преобразователя код - напряжение в блоке 1 через усилители мощности питает формирователи...
