Мялик

Номер патента: 1363228

Опубликовано: 30.12.1987

Авторы: Ефимов, Мец, Мялик

МПК: G06F 13/14

Метки: информацией, обмена

...блок-схема алгоритма рабты устройства. По командам из ЭВМ по шинам 28, 37, 39, 38 и 40 в регистры 3, 3, 3, 4 и 4записываются нулевые коды, а по шине 29 в регистр 4 - код длины слова. Если при этом на шине 31 присутствует двоичный импульсный код, а на шине 30 - тактовые импульсы, синхронные информационным символам, то устройство разрешает прохождение тактовых импульсов без задержек на выход элемента И 11 и через элемент И 18 на регистр 15 для записи в него поступающей информации по шине 31. Блоки 1 и 1синхронизации также без задержки разрешают прохождение импульсов с выхода делителя 5 через элементы И 11 и 11, из которых формируются импульсы считывания на регистр 15, импульс записи в ЗУ 16, импульс прерывания на шине 41, а...

Номер патента: 1298802

Опубликовано: 23.03.1987

Авторы: Мец, Мялик, Савинова

МПК: G11C 11/06, H03M 7/22

Метки: шифратор

...отсутствуют. Прохождение подряд трех опорных импульсов обозначает, что пропал импульс в сигнальной последовательности, при этом единица в регистре 2 сдвигается до третьего разряда, следующий опорный импульс вызывает появление сигнала и на четвертом разряде, что идентифицируется как снятие сигнальной последовательности, так как сбой в виде пропадания двух импульсов подряд маловероятен.Прохождение подряд двух сигнальных импульсов вызывает появление сигнала на выходе второго разряда регистра 3 и идентифицируется как сбой в сигнальной последовательности в виде появления лишнего импульса так как в контрольно-поверочной аппаратуре могут быть использованы известные способы обеспечения малой вероятности сбоев.Сигнал о наличии сигнальной...

Номер патента: 1298801

Опубликовано: 23.03.1987

Авторы: Жеребцов, Мялик

МПК: G11C 11/06, H03M 7/28

Метки: шифратор

...элемент И 23 на вход реверсивного счетчика 24, который производит суммирование или вычитание входных импульсов в зависимости от сигналов, выдаваемых. дополнительным шифратором 26. Дополнительный дешифратор 26 настроен на два состояния, реверсивного счетчика 24, соответствующих числам О икаПри числе, равном 0, дополнительный, дешифратор 26 выдает сигнал на реверсивный счетчик 24, обеспечивающий суммирование входных импульсов, а при числе, равном 1 - вычитание входных импульсов из результата, зафиксированного в реверсивном счетчике 24. , соответствует максимальной величине уровня напряжения, выдаваемого цифроаналоговым преобразователем 25. Коды числа, фиксирующиеся реверсивным счетчиком 24, выставляются на выход шифратора с шины 33...

Номер патента: 1220798

Опубликовано: 30.03.1986

Авторы: Жадан, Мялик, Попов

МПК: B26B 19/24

Метки: животных, машинка, стрижки

...и снижение травматиэма при стрижке.На фиг, 1 схематически представлена предлагаемая машинка; на фиг.2 гребенка на фиг3 - режущий нож; на фиг, 4 - режущая головка, на фиг. 5 - сечение А-А на фиг. 4; на фиг. 6 - сечение Б-Б на фиг. 4, на фиг, 7 - сечение В-В на фиг4.Машинка для стрижки животных содержит смонтированную на корпусе 1 гребенку 2 с зубьями 3 равной длины, установленный на гребенке с возможностью возвратно-поступательного перемещения нож 4 коробчатой формы и привод 5 ножа, обеспечивающий перемещение его вдоль линии, проходящей через вершины зубьев 3 гребенки.Гребенка 2 выполнена таким образом, что линия, проходящая через вершины зубьев гребенки, расположена под углом к плоскости поперечногосечения машинки.Привод соединен с...

Номер патента: 1213494

Опубликовано: 23.02.1986

Авторы: Данилин, Жеребцов, Мялик

МПК: G08C 19/28

Метки: информации, кодовой, приема

...тактовыми импульсами, когда с выходаэлемента НЕ 9 снимается сигнал логической 1, и через элемент ИЛИ.10этот сигнал поступит на объединенныевходы элементов И 4,С выходов элементов И 4 логичес-,кая "1" проходит через элемент ИЛИ14 и через элемент И-НЕ 13 запрещаетпрохождение тактовых импульсов. Одновременно с выхода элемента ИЛИ 14сигнал логической "1 " поступает навход установки в "1" триггера 17,с выхода которого сигнал логической "1" поступает на элемент И-НЕ11, разрешая прохождение тактовыхимпульсов на вход делителя 5, и навторой вход элемента ИЛИ 10, обеспечивая удержание кода на управляющих входах делителя 5 частоты. Делитель 5 в соответствии с.кодом,установленным на его управляющихвходах, через требуемое количествотактов выдает...

Номер патента: 1129570

Опубликовано: 15.12.1984

Авторы: Мирзоев, Мялик, Рыжов

МПК: G01R 31/28

Метки: систем, электронных

...третьего, четвертого, пятого элементов ИЛИ выход второго элемента ИЛИ соединен с вторым входом девятого элемента ИЛИ, первый вход которого соединен с выходом пятого элемента И, а второй вход пятого элемента И сое"динен с выходом десятого элемента ИЛИ, шестьдесят третий выход дешифратора, выход первого элемента И и выходы шестого, седьмого, восьмого, девятого и одиннадцатого элементов ИЛИ соединены с выходными шинами устройства.Начертеже представлена схема устройства.Устройство содержит коммутаторы 1 и 2, шифраторы 3-5, .переключатель 6, контроллер 7, третий регистр 8 памяти эталонной реакции ОК на код воздействия, выдаваемый ЭВМ,четвертый регистр 9 памяти эталонной реакции ОК на воздействие, код которого соответствует...

Номер патента: 1080182

Опубликовано: 15.03.1984

Авторы: Гуревский, Мялик, Рыжов

МПК: G08C 19/28

Метки: кодов, последовательных, приема

...кодов, а на шину 17 поступают тактовыеимпульсы.Если в параллельный щ-разрядный регистр 1 записан нулевой код величины смещения, то тактовые импульсы без задержки поступают на шину 14 сдвиговых импульсов с выхода логического элемента 2 И 11.Если в параллельный ш-разрядный регистр 1 записан код смещения, поступивший, например, из ЭВМ на входные шины 15, то устройство запрещает в соответствии с этим кодом прохождение тактовых импульсов нав течение того количества тактов,которое указано в коде реличины смещения,В том случае, если устройстводолжно принимать информацию в видепотенциального последовательногодвоичного кода, то эта информацияпоступает на входные шины 24 и 25соответственно. Эти потенциальныевзаимно инверсные сигналы...

Номер патента: 1061075

Опубликовано: 15.12.1983

Авторы: Калнин, Мялик, Рыжов, Савинова

МПК: G01R 31/28

Метки: автоматизированного, систем, электронных

...третьего по двадцатый,с девятнадцатого по шестнадцатый соединены с четырьмя входами первого,второго, третьего и четвертого элементов ЙЛИ соответственно, выходыдешифратора с первого по четвертый,седьмой, восьмой, с одиннадцатогопо четырнадцатый и выходы первого,второго и третьего элементов ИЛИсоединены с входами пятого элемента ИЛИ, а его выход соединен с входом прерывания ЭВМ, выходы дешифратора нулевой, пятый, шестой, девятый, десятый, пятнадцатый соединеныс входами шестого элемента ИЛИ,выходы дешнфратора с первого по пятнадцатый и выходы второго, третьего 40и четвертого элементов ИЛИ соединены с входами седьмого элемента ИЛИ,выходы дешифратора с первого по третий, седьмой, одиннадцатый соединеныс входами вссьмого элемента...

Номер патента: 1005187

Опубликовано: 15.03.1983

Авторы: Жеребцов, Мялик, Рыжов

МПК: G11C 11/06

Метки: шифратор

...перьое состояние, если входной аналоговый сигнал больше, чем сигнал с источника 10 пороговых напряжений, а если входной аналоговый сигнал меньше, чем сигнал с источника 10, то выходной сигнал компаратора 3 принимает второе состояние. На выходе компаратора 3 в момент равенства уровня входного сигнала с уровнем сигнала источника 10 происходит перепад выходного сигнала компаратора из первого во второе состояние, и наоборот. На выходе компаратора 3 Формируется последовательность импульсов, характеризующих превыше- ние импульсов амплитудно-модулированной последовательности над величиной установленного порогового напряжения. Указанные последовательности импульсов поступают на один из входов триггеров 6, устанавливая их в единичное...

Номер патента: 980027

Опубликовано: 07.12.1982

Авторы: Калнин, Мялик, Рыжов, Савинова

МПК: G01R 31/28

Метки: систем, электронных

...о состояниивыдачи на него запланированного воздей- соответствующих элементов устройстваствия, и выдает его через контроллер 6 автоматического контроля и объекта контна регистр 10, Если коды на входах эле- Роля следующим образом; элемент ИЛИмента 14 эквивалентности не совпадают, 52 - ОК в состоянии Не норма; элето ЭВМ 2 формирует дополнительно кодо.-1 З мент ИЛИ 55 - устройство контроля ввое сообщение, соответствующее эталонно- состоянии "Норма"; элемент ИЛИ 60 - ОК,му состоянию объекта контроля при условии в состоянии "Норма; элемент ИЛИ 61выдачи на него воздействия, соответствуь ОК, коммутатор 1, шифратор 3 в состоящего контрольному коду, зарегистрирован- нии "Неопределенность"; элемент 62 ИЛИному шифратором 3, и выдает его через ф...

Номер патента: 960893

Опубликовано: 23.09.1982

Авторы: Гуревский, Мялик, Рыжов

МПК: G08C 19/28

Метки: кода, последовательного, приема

...длине слова входной двоичной информации, поступающей на шину 18. С выхода делителя 5 на шину 20 сигнала прерывания выдаются импульсы, сформированные из тактовой частоты в моменты, когда второй делитель 5 сосчитает количество тактовых импульсов, соответствующее коду на вторых входах делителя 5. При этом в регистре 3 будет подготовлено очередное слово информации, длина которого определена коэффициентом деления. Заполнение регистра 3 производится под действием импульсов сдвига, приходящих на его вход с ши ны 14. Количество разрядов К регистра 3 и и-регистра 2 и количество вторых входов входных шин установки кода коэффициента деления второго делителя 5 частоты 3 определяется в зависимости от максимальной длины слов, поступающих на...

Номер патента: 920835

Опубликовано: 15.04.1982

Авторы: Калнин, Мялик, Рыжов, Савинова

МПК: G11C 11/06

Метки: шифратор

...переднему фронту входного импульса или нулевой фазе входного синусоидального сигнала и поступающий на нулевой вход триггера 1 О и на вход ячейки 28 памяти первого канала 26 адресации блока 25 адресов.Триггер 10 устанавливается в нулевое состояние, снимая тем самым разрешение прохождения импульсов генератора 20 через элемент И 13 на вход счетчика 16. Таким образом, в счетчике 16 фиксируется код времени с момента появления первого переднего фронта входного сигнала. Одновременно сигнал с нулевого выхода триггера 10 поступает на входы элементов И 8 и 9 и разрешает прохождение через них сигналов на нулевые входы триггеров 11 и 12, тем самым обеспечивая фиксацию интервалов в последовательности: передний фронт - в счетчике 16, задний...

Номер патента: 886048

Опубликовано: 30.11.1981

Авторы: Жеребцов, Калнин, Мялик, Рыжов

МПК: G11C 11/06

Метки: шифратор

...ивыходными сигналами открывают элементы7-8 считывания, При подаче сигнала нашину Разрешение считывания 24 онпроходит через эжмент 7 считывания ипоступает на формирователь 10 входныхсигналов. Выходной сигнал с формировай теля 10 подается на дешифратор 13 ина формирователь 14 сигналов сброса.На дешифраторе 13 сигнал превршпаетсяв код адреса ячейки 4 памяти и поступает с выхода дещифратора на выход шифд 5 ратора.Сигнал с выхода формирователя 14сигналов сброса попадает на вход ячейки 4 памяги и устанавливает ее в состояние О.Сигнал считывания с шины "Разрешетние считывания 24 через элементы,8 и 9 считьаания не проходит, так какони закрыты запрещающим сигналом, поступающим на один иэ их входов.35После установки в О" ячейки 4 памяти элемент 8...

Номер патента: 855963

Опубликовано: 15.08.1981

Авторы: Гуревский, Мялик

МПК: H03K 3/57

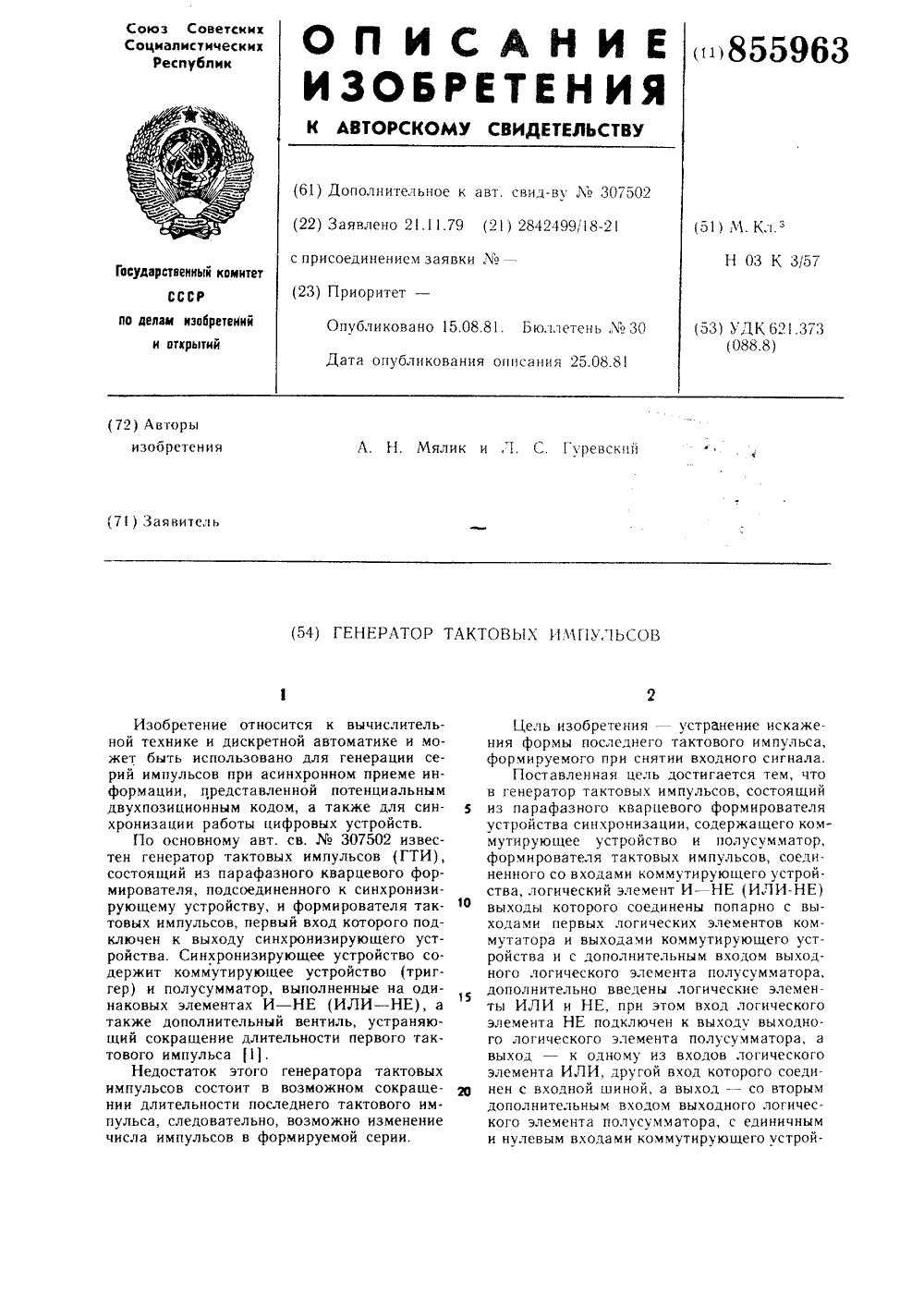

Метки: генератор, импульсов, тактовых

...5 - 7 и логических элементов ИЛИ - 8 и НЕ 9, формирователь 10 тактовых импульсов. Входной сигнал поступает на шину 11, Единичный и нулевой выходы триггера коммутирующего устройства попарно соединены с соответствующими входами двух первых логических элементов 5 и 6 полусумматора, выходы которых соединены с одноименными входами триггера. Два других входа первых логических элементов 5 и 6 полусумматора подключены к выходам а и а кварцевого формирователя 1. Выход полусумматора соединен с первым входом формирователя 10 тактовых импульсов. Входы вентиля 2 соединены попарно с выходами первых логических элементов 5 и 6 полусумматора и выходами коммутирующего устройства 3 и 4, а выход - со входами сброса коммутирующего устройства и с первым...

Номер патента: 842824

Опубликовано: 30.06.1981

Авторы: Жеребцов, Мялик, Рыжов

МПК: G06F 17/40

Метки: ввода, информации, предваритель-ной

...устройства, схему 7 сравнения,4 ф узел 8 хранения результатов сравнения, узел 9 сопряжения с вычислительной машиной, входы 10 и 11 запускаи тактов устройства.Узел 1 управления содержит элещ мент И 12, счетчик 13 длины кодаинформации, счетчик 14 количестваслов в цикле, счетчик 15 длины позиционного кода, выходной триггер 16,элемент ИЛИ 17 и триггер 18 пуска.Устройство работает следующимобразом.Со всхода 6 устройства на регистр5 поступает циклическая кодовая инФормация, которая записывается ипродвигается тактовыми импульсами,бО поступающими по входу 11,. на второйвход коммутатора 4. На первый входкоммутатора с выхода регистра 3 по"ступают импульсы циклически повторяющегося эталонного кода. Коли 65 чество разрядов регистра 5 равнодлине...

Номер патента: 752470

Опубликовано: 30.07.1980

Авторы: Жеребцов, Мялик, Рыжов

МПК: G11C 11/06

Метки: шифратор

...1 подключены к одним из входов шифратора, а выход триггера 1 соединен с первыми входами элементов д2-4 И и входом элемента 8 НЕ, выходкоторого подключен к перным входамэлементов 9-11 И, вторые входы которых соединены с другими входами шифратора и входами элементов 5-7 НЕ,выходы которых подключены ко вторымвходам элементов 9-11 И . Выходы элементов 2-4 и 9-11 И подключены ковходам элементов 12-14 ИЛИ, выходыкоторых соединены со входами ячеек15-17 памяти,Ячейки 15-17 памяти подключены выходами к первым входам элементов 18-20считывания, вторые входы которых подключены к шине 21 разрешения считывания. Выходы элементов считывания подключены к входам формирователей 22-24входных сигналов, выходы которых подключены ко входамдешифратора 25...

Номер патента: 590825

Опубликовано: 30.01.1978

Авторы: Гусев, Мялик, Рыжов

МПК: G11C 11/06

Метки: шифратор

...ИЛИ 15 и 16. Выход элемента ИЛИ 15 подключен к второму входу последующего элемента ИЛИ 16 и третьему входу соответствующего элемента считывания.Один вход элемента ИЛИ 15 соединен с выходом ячейки 1 памяти, другой вход - с выходом ячейки 2 памяти. Входом устройства являются ячейки 1, 2 и 3 памяти, на которые поступают входные сигналы, а выходом - дешифратор 11, с его выхода снимаются кодовые сигналы адресов ячеек памяти, на которые поступили входные сигналы.Шифратор работает следующим образом.Входные сигналы запоминаются на ячейках 1, 2 и 3 памяти, выходными сигналами которых открываются элементы 4, 5 и 6 считывания. Сигналы с шины 7 считывания проходят через элемент 4 считывания и поступают на формирователь 8 входных сигналов....
