G01R — Измерение электрических и магнитных величин

Номер патента: 862085

Опубликовано: 07.09.1981

Авторы: Малышев, Машкович, Штин

МПК: G01R 31/06

Метки: датчиков, проходных

...сканирующий эле. мент из цилиндрической подложки 1 с тонким цилиндрическим слоем магнитной пленки 2, систему обмоток 3, многофазный генератор 4, блок регистрации 5 и индикатор 6.Устройство работает следующим образом. Многофазный генератор вырабатывает симметричную систему токов (например, трехфазную), Эти токи, проходя по си- о стеме обмоток 3, создают магнитное поле, напряженность которого распределена вдоль оси Х. Пленка 2 в некоторый момент времени перемагничивается, Магнитный поток пленки охватывает сравнительно уз кую зону обмотки контролируемого датчика 7, Поэтому при перемещении пленки величина ЭДС не вь;ходе датчика. будет отражать колебания плотности намотки, а также наличие коротких замыканий на контролируемом в данный...

Номер патента: 862086

Опубликовано: 07.09.1981

Автор: Чаусовский

МПК: G01R 33/00

Метки: датчик, магнитного, напряженности, поля

...магнитного поля. Это позволяет оградуировать шкалу электроизмерительного прибора 7 непосредственно в нь- единицах напряженности магнитного поля.Предложение использовать известныймеханотрон квк датчик для измерения напряженности магнитного поля имеет преимущества, так как этот датчик позволяет получить мощный выходной электрический сигнал и без дополнительных преобразователей производить высокоточное ивысокочувствительное регистрирование изменения величин напряженности внешнихмагнитных полей. Одновременно присущаямехапотрону миниатюрность конструктивного оформления и возможность вести непрерывную автоматическую регистрациюего выходного сигнала обеспечивает возможность автоматической регистрации изменений...

Номер патента: 862087

Опубликовано: 07.09.1981

Авторы: Галкин, Кожухарь, Ходосов, Чиркин

МПК: G01R 33/12

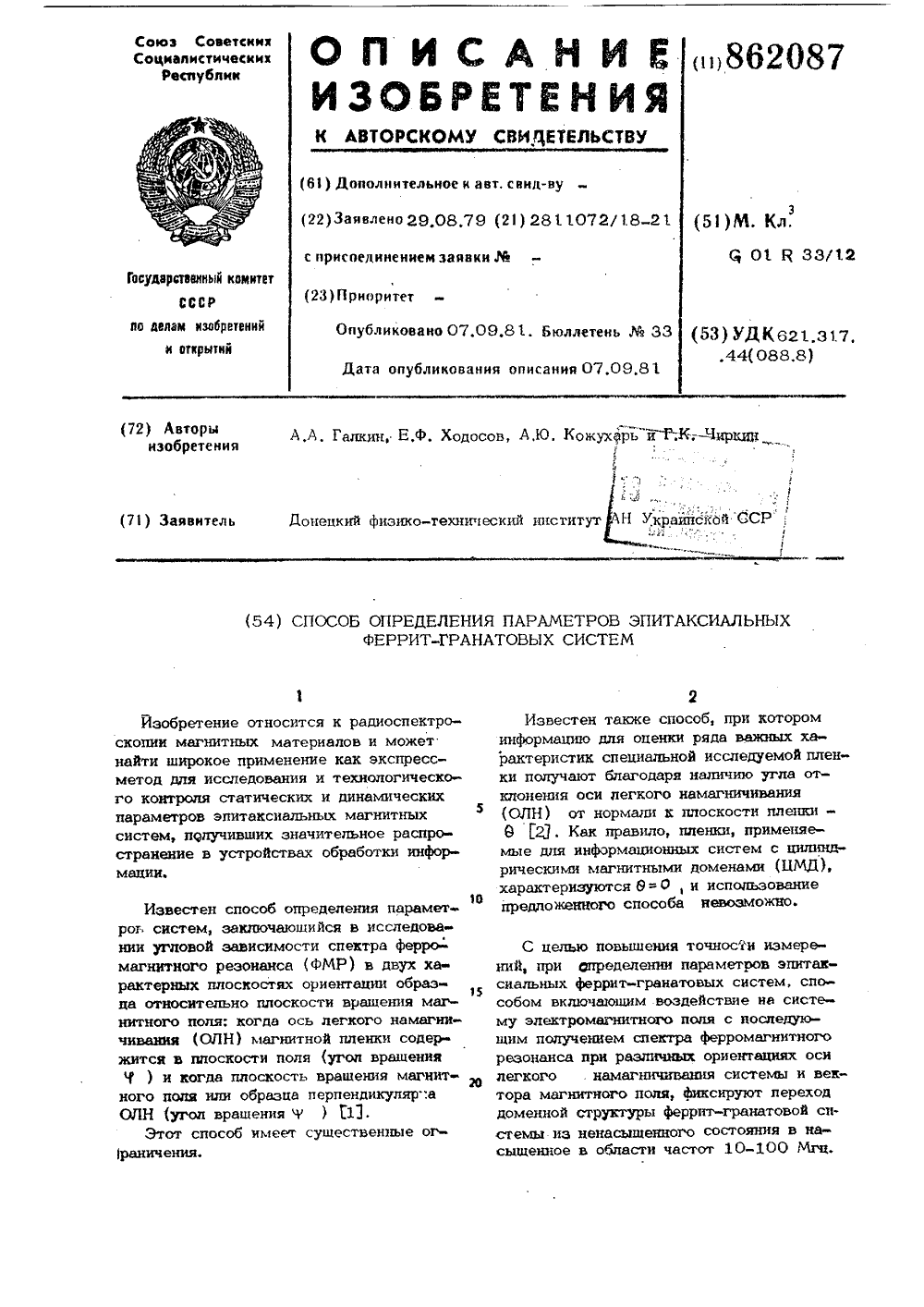

Метки: параметров, систем, ферритгранатовых, эпитаксиальных

...анизотропии). Преимуществом является и то, что угловая зависимость Нр, при изменении У= ОСРнезначительно меняется в пределах + 20 эпри вращении магнитного поля в плоскости пленки.20Предлагаемый способ реализуется последовательным получением и обработкойспектров ФМР в двух характерных областях частот при различной ориентации магнитного поля Н 0 относительно ОЛН (ось длегкого намагничивания).1, Зались спектров магнитного резонанса в области фазового перехода насыщенное состояние - ненасыщенное состояние доменной структуры для определенияНр 1 (магнитная компонента Ъ.1 1, НО).Ц. Получение спектров ФМР Н 0 ОЛНи Н 01 ОЛН на частотах, обеспечивающихрезонанс насыщенного состояния магнитной пленки.Отметим, что в принципе оба спектра35можно...

Номер патента: 862088

Опубликовано: 07.09.1981

Авторы: Жеряков, Лобанов

МПК: G01R 33/12

Метки: коэрцитиметр

...тока перемагничивания 17 и отсчетный блок 18.Устройство работает следующим образом, После нажатия кнопки 8 формирователь команд 9 вырабатывает последомтельность имтульсов (команд) . Командойпо связи ".Ю" регулятор тока 17 устанавливается в обмотке перемагничиваюшегоблока 2 значение тока, прп котором напряженность его магнитного поля достаточна для намагничивания покрытия МД досостояния насыщения. Командой по связи 1"а" производится однократная запись усилителем записи 5 и магнитной головкойодиночного магнитного отпечатка по адресу определяемому адресной системойЭ и усилителем фотосчитывания 4.При отсутствии импульсов (команд) насвязяхс" и"6" воспроизводимый МГ импульс поступает на вкод усилителя 12 срегулируемым коэффициентом...

Номер патента: 862089

Опубликовано: 07.09.1981

Авторы: Керимзаде, Раджабов

МПК: G01R 33/12

Метки: гистерезиса, петли, упругого, ширины

...работает следующим образом.Всю операцию с использованием предлагаемого устройства производят на гидропульсационной машине (нв чертеже не показано) с соответствующим усилием (например), наибольшим пульсирующим усилием 25 или 50 т.с.). Поэтому вначалев порядке подготовки испытательную машину приспосабливают. к этой операции:к колоннам машины посредством соответствующих кронштейнов прикрепляют опорыпод ролики 11-1 (11-2) рычагов 15-130(15-2) и гаек 20 1 (20 2), а затемсобирают скему в соответствии с чертежом в следующем порядке.Штанги 3 и 4 соединяют между собойпосредством муфты 5 с заданной затяжкой и устанавливают в гидропульсацион 35ной машине. Перед пуском машины путем вращения стяжных муфт 13-1 (13-2) и гаек 20-1 (20-2) в...

Номер патента: 864134

Опубликовано: 15.09.1981

Автор: Верниковский

МПК: G01R 3/00

Метки: гальванометра, осциллографического, подвижной, системы

...в 10-100 раз превьппает площадь параллельных частей 1. Поперечина 3 имеет в центре сквозное отверстие 4 для фиксации каркаса в намоточном устройстве. Вместо отверстия 4 по. перечина может иметь для той же цели уступы и (или) скосы. Витки рамки 5(фиг. 2 и 3) уложены в пазы 2, в которых с помощью эпоксидного компаундазакреплены растяжки 6 и 7. Зеркало 8закреплено на растяжке 7.Каркас для группового изготовления подвижных систем (фиг. 4) такжевыполнен в виде одной детали из фотоситалла, имеющей два параллельныхучастка 9, концы которых 1 О соединены поперечинами 11. Участки 9 снабжены с наружных сторон несколькимипарами сквозных соосных П-образных пазов 12-14, причем между участкамикаркаса, соединяющими пазы соседнихпар, имеются перемычки...

Номер патента: 864135

Опубликовано: 15.09.1981

Авторы: Минц, Самолетов

МПК: G01R 5/02

Метки: измерительного, крепления, механизма, подвижной, части

...отверстиями, расположеннымипо диаметру натяжной пружины, ограничитель колебаний натяжной пружины, двавинта, проходящих через упомянутыеотверстия и прикрепляющих натяжнуюпружину и ограничитель к обойме, ограничитель колебаний натяжной пружины выполнен в форме скобы с закругленными под диаметр упомянутых винтовконцами, причем середина скобы расположена между диском и лепестком.На фиг, 1 показано описываемое устройство крепления подвижной частиизмерительного механизма: а - видспереди, б - вид сбоку, в - сечениеА-А на фиг, 1 а, на фиг. 2 - ограничи-тель колебаний натяжной пружины,Устройство крепления подвижнойчасти измерительного механизма. содержит растяжку 1, пластинчатую натяжную пружину, выполненную в виде диска 2 с прорезями 3,...

Номер патента: 864136

Опубликовано: 15.09.1981

Авторы: Гуляев, Емельяненков, Изох

МПК: G01R 13/02

Метки: сигналов, стробоскопический, цифровой, электрических

...следования, равным периоду расширенного сигнала, В момент совпадения этих импульсов на выходе блока 3 совпадений появляется сигнал, который поступает на счетный вход управляющего счетчика 6 и изменяет его состояние, что приводит к возбуждению второго выхода дешифратора 10, При этом на управляющие входыпреобразователя 1, первые управляющие входы регистров 14, управляющиевходы счетчика 2 периодов, счетчика13 выборок и, через элемент 7 ИЛИ; науправляющий вход генератора 2 стробимпульсов подается разрешающий потенциал. В этом случае устройства 2-10работают, как описано выше и, крометого, счетчик 12 подсчитывает числопериодов усиленного и расширенногосигнала, счетчик 13 подсчитывает импульсы генератора 1 тактовых импульсов, а преобразователь...

Номер патента: 864137

Опубликовано: 15.09.1981

Авторы: Мошнин, Першенков, Султанов, Шахов, Шляндин

МПК: G01R 13/02

Метки: аналогоцифровой, многофункциональный

...реактив"ной мощности,й - д Тпкцили с учетом (5), (8) и (9)й О,Оэп 4 КЯ (10)К Ке 1 кв йо,1где к -г --Устройство работает аналогичным образом, но при измерении действующего значения тока, при первом такте преобразования длительность такта задается пропорционально току нагрузки. Во втором такте преобразования к ПНВ 5 через переключатель 8 подключается данное напряжение, пропорциональное 37 6току нагрузки, и в счетчик ПКЧ 9 записывается число0(6)К 1 Кпкнпропорциональное действующему значениютока,При измерении активной, реактивнойи полной мощности устройство работаетследующим образом.Режим измерения реактивной мощности состоит из трех тактов, два первыхполностью повторяют режим измерениядействующего значения напряжения, втретьем же...

Номер патента: 864138

Опубликовано: 15.09.1981

Авторы: Барбаш, Емельянов, Семушенков, Сидоров

МПК: G01R 13/02

Метки: информации, регистрации

...адреса, дешифраторы, формирователи и т.п.). Режим считывания информации аналогичен режимам, используемымв обычных блоках памяти.Режим определения максимума сигнала (амплитуды) осуществляется послерегистрации информации с помощью изменения положения переключателя 7 и программы коммутации блока 12. В этомрежиме используется то же оборудование, что и для регистрации информации.Сущность алгоритма определения максимума сигнала (амплитуды) состоит всравнении каждой последующей ординатыс предыдущей, Если разность превышаетпорог срабатывания блока 4, то продолжается дальнейшее сравнение, в про"тивном случае срабатывает блок 4 ипрекращает процесс сравнения, тогда вблоке 8 фиксируется последний адрес,.а в блоке 2 сохраняется значение...

Номер патента: 864139

Опубликовано: 15.09.1981

Авторы: Абрамов, Кузнецов, Потсар

МПК: G01R 13/14

Метки: осциллограф, светолучевой, электрографический

...Заказ 7773/6 5 Подписное НИИП Тираж ПП Патент"ул.Проектная 4филиал , Ужго писывающего электроды, а второй - квалику записи.На чертеже изображена принципиальная схема электрографического осциллографа,Осциллограф содержит лентопротяжный механизм с простой бумагой 1, валик записи 2, проявляющее устройство3, закрепляющее устройство 4, металловолокнистый слой электрода записи5 с нанесенными на него фотополупроводниковым слоем 6 и полупрозрачнымметаллическим слоем 7, цилиндрическую линзу 8, блок гальванометров 9,осветитель 10.15Световой луч осветителя 10, отразившись от зеркалец гальванометров 9,фокусируется цилиндрической линзой 8на поверхности записывающего электрода, образуя на фотопроводниковомслое 6 узкий проводящий канал,...

Номер патента: 864140

Опубликовано: 15.09.1981

Автор: Немировский

МПК: G01R 13/20

Метки: осциллограф, электронно-лучевой

...схема30 устройства представлена на чертеже,Устройство состоит из предварительного усилителя 1 вертикального отклонения, балансного каскадного усилителя 2 с суммированием коллекторных токов, электроннолучевой трубки(ЭЛТ)3, З генератора 4 развертки, выпрямителя 5 сетевого напряжения, преобразователя 6 постоянного напряжения в напряжение прямоугольной формы, выпрямителя 7 напряжения прямоугольной формы, генератора 8 ударного возбуждения, делителя 9 напряжения, фазовращателя 10 и фазоинвертора 11.Устройство работает следующим образом.45Исследуемый сигнал усиливается усиФлителями 1 и 2 и поступает на вертикально отклоняющие пластины ЭЛТ 3, Индуктивности и емкости соединительных проводников входных цепей предварительного усилителя 1...

Номер патента: 864141

Опубликовано: 15.09.1981

Авторы: Глиндзич, Немировский

МПК: G01R 13/20

Метки: осциллограф, электронно-лучевой

...отклонения, электронно-лучевой трубки (ЭЛТ) 2, генератора 3 развертки, ограничительных резисторов 3 и 4, источника 5 постоянного смещения, дифференциальногооптрона 6, регулируемого источника 2 О7.постоянных напряжений и дифференциальног усилителя 8 с генератором9 тока.Устройство работает следующим образом.Исследуемый сигнал посче усиленияв усилителе 1 поступает на вертикально отклоняющие пластины ЭЛТ 2. Спомощью генератора 3 осуществляетсяразвертка изображения сигнала наэкране ЭЛТ 2. С выхода источника 5 30на аноды светодиодов оптрона б подается постоянное напряжение смещенияотрицательной полярности.к,Если необходимо, чтобы изображение сигнала находилось в центре экрана ЭЛТ 2, то напряжения на входахисточника 7 устанавливаются...

Номер патента: 864142

Опубликовано: 15.09.1981

Авторы: Вихарев, Кольцов

МПК: G01R 13/22

Метки: временного, импульсов, сдвига, стробирующих

...напряжение развертки трансФормированного сигнала. Первый импульсгенератора 1 ИН 4 поступает на входузла Ьлокировки синхронизатора 5,которой блокирует выход синхронизатора 5 на время установления колебаний в генераторе 1 ИН 4,Если 1 ( , то через некоторыйпромежуток времени после запуска генераторов 1 и 2 происходит совпадение во времени выходных импульсовэтих генераторов. Блок 3 совпаденийФормирует в момент совпадения импульс,который поступает на первой выходблока 3, являющийся выходом устройства, Одновременно со второго выхода блока 3 на первые управляющиевходы генераторов 1 и 2 подаютсясигналы, вызывающие прекращение работы этих генераторов, а с третьеговыхода блока 3 на второй управляеьый вход генератора 2 - сигнал, вызывающий...

Номер патента: 864143

Опубликовано: 15.09.1981

Автор: Россоский

МПК: G01R 13/22

Метки: временного, импульсов, сдвига, стробирующих

...(МПН), генера"5тора 5 МПН, пбтенциометра б, задержки, коммутатора 7 и потенциометра8 начальной задержки,Устройство работает следующим об"разом.Входной сигнал синхронизации поступает на вход блока 1 синхронизации, Жестко привязанный по фазе истандартизованный по Форме выходнойсигнал блока 1 синхронизации запускает генератор 2 БПН. С выхода генератора 2 быстрое пилообразное напряжение подается на первый вход компаратора 3,В течение первого такта развертки, Щзадаваемого генератором Б МПН, ком-мутатор 7 закрыт, и на компаратор 3постлают МПН, прошедшие через делитель МПН 4 к напряженке с потенциометра 8 начальной задержки. В тече-ние второго такта развертки коммутатор 7 открыт, н на компаратор 3 кроме указанных двух напряжений поступает...

Номер патента: 864144

Опубликовано: 15.09.1981

Авторы: Котельников, Семенов

МПК: G01R 13/24

Метки: осциллографической, развертки

...начинаетрасти напряжение. В точке соединения резистора 14 с коллектором транзистора 10 напряжение близко к напряжению источника 16, оно же передается на выход повторителя. 7. Через туннельный диод 3 и диод 4 протекает ток, который определяетсяв данный момент выходным напряжениемповторителя 7 и значением резистора5 и устанавливается таким, чтобы падение напряжения на туннельном диоде3 и диоде 4 обеспечивало закрытоесостояние транзистора 10.При возрастании напряжения конденсатора 9 до значения, превышающего напряжение на коллекторе транзисТора 10, диод 13 открывается, напряжение на коллекторе транзистора 10и на выходе повторителя 7 изменяется и изменяется ток, протекающийчерез диоды 3 и 4, что приводит кувеличению падения напряжения на...

Номер патента: 864145

Опубликовано: 15.09.1981

Автор: Гельман

МПК: G01R 13/30

Метки: градуировочной, измерительного, преобразователя, стробоскопического, характеристики

...шкалы стробоскопического преобразователя т.е, строб-импульс с наибольшим по времени шагом стробирования, что определяется блоком 6 в результате непрерывного анализа. После этого, при Фиксированном уровне выходного напряжения генератора 5, при котором Формируется последний нз строб-импульсов временной шкалыстробоскопического преобразователя,блок 6 продолжает выдавать сигналытолько на изменение образцового напряжения источника 8 и запуск генератора пилообразного напряжения 12. . При этом последовательно смещается во времени относительно момента запуска и возрастает по уровню максимум пилообразного напряжения генератора 12. Изменение образцового напряжения источника 8 продолжаетсядо тех пор, пока не будет полученомаксимальное дискретное...

Номер патента: 864146

Опубликовано: 15.09.1981

Авторы: Вишневский, Клепча

МПК: G01R 13/30

Метки: временных, измеритель, осциллографический, параметров, сигналов, электрических

...компаратора 12, второго источника 13 регулируемого опорного напряжения и генератора 14 развертки Устройство работает следующим образом,Генератор 14 формирует пилообразное напряжение развертки, которое поступает на первые входы компараторов 4 и 12. На вторые входы компаратором 4 и 12 подаются напряжения а источником 9 и 13 регулируемого опорного .напряжения. В момент равенства пилообразного напряжения развертки и напряжения источника 9 происходит срабатывание компаратора 4. Выходной сигнал компаратора 4 запчскает генератоо 8 ударного возбужде ния и разблокирует триггер 3. Генератор 8 ударного возбуждения формирует последовательность импульсов с периодом Т, которая поступает на входы триггеров 3 и 11, Первый импульс этой...

Номер патента: 864147

Опубликовано: 15.09.1981

Авторы: Мацкевич, Найденов, Поцюс

МПК: G01R 13/34

Метки: однократных, осциллографический, регистратор, сигналов, стробоскопический, электрических

...от специфических амплитудных погрешностей, вызванных как дрейфом каналов, так и многократными отражениями строб-импульсов, просачивающихся в линию задержки с отвода- МИ вЗначения амплитуд выборок с емкостей памяти дифференциальных усилителей 10 с памятью каждого канала считываются блоком 1" считывания после поступления на его управляющий вход импульса запуска из блока 2 управления. Считанные аналоговые значения выборок далее поступают на вертикально отклоняющие пластины ЭЛТ 13, на горизонтально отклоняющие пластины которой из блока развертки 12 поступает ступенчато нарастающее яапряжеиие, причем каждая последующая ступенька Формируется согласно с опросом каждого последующего канала преобразования выборок. Одновременно амплитудные...

Номер патента: 864148

Опубликовано: 15.09.1981

Автор: Поцюс

МПК: G01R 13/34

Метки: временного, масштаба, однократных, преобразования, регистрации, сигналов, цифровой, электрических

...блока 11 сброса.Устройство работает следующим образом.Входной сигнал в виде перепаданапряжения поступает через блок 1входных сигналов и широкополосныйаттенюатор 2 в линию 3 задержки. Ослабленный в широкополосном аттенюаторе 2 сигнал с конечной скоростьвраспространяется по линии 3 задержки и, ответвляясь через открытыеключи 5, интегрируется всеми интеграторами б.В момент, когда ослабленный входной сигнал фронтом достигает последний отвод первой линии задержки, задержанный сигнал в линии 4 задержкиначинает последовательно закрыватьключи 5 через временные интервалыдГ, величина которых определяется.электрической длиной линии 3 задержки между отводами.После закрывания 1-го ключа 5процесс интегрирования входногосигнала соответствующим...

Номер патента: 864149

Опубликовано: 15.09.1981

Авторы: Барткявичюс, Пукис, Пятрушкявичюс, Савиленис

МПК: G01R 19/00

Метки: напряжение

...тока в напряжениеработает следующим образом.Преобразуемый ток 1 поступает напервичную обмотку 5, трансформатора1. Иагнитодвижущая сигнал (ИДС) создается током в сердечнике трансформатора 1, Разность (ИДС)в сердечникетрансформатора 1 создает магнитныйпоток рассогласования, Этот магнитный поток наводит ЭДС в обмотке 2трансформатора 1, которая включенана входе усилителя б. Напряжение меж.ду зажимами обмотки 2, усиленноеусилителем б, создает ток в цепи,состоящей иэ последовательно соединенных обмоток 3 и резистора 12.При большом коэффициенте усиленияусилителя б, ИДС соэданые токамив обмотках 2 и 3 практически равны.А ток в компенсационной обмотке 3в установившемся режиме следует закону изменения тока, Выходное напряжение усилителя б...

Номер патента: 864150

Опубликовано: 15.09.1981

Авторы: Грузов, Калинин, Федоров

МПК: G01R 19/00

Метки: датчик, приводов, тиристорных, частотно-регулируемых

...по схеме активного Фильтра,на операционном усилителе.На Фиг. 1 приведена принципиальная схема датчика тока; на Фиг. 2экспериментальная характеристика"вход-выходф.Датчик тока содержит активныйФильтр 1 на операционном усилителе 2, измерительные шунты 3-5, триодинаковых измерительных канала 6-8,каждый иэ которых содержит операци.онный усилитель 9, управляющийгенератор несущей частоты на операционном усилителе 10, электронныйключ на полевом транзисторе 11,двухполупернодный модулятор на операционном усилителе 12, блок гальванической развязки на трансформаторе13, выпрямитель 14.Датчик тока работает следующимобразом (рассмотрим работу одного измерительного канала),Сигнал с измерительното шунта 3,включенного в линии между тиристорным...

Номер патента: 864151

Опубликовано: 15.09.1981

Автор: Сагутдинов

МПК: G01R 15/06, G01R 19/00

Метки: воздушной, линии, наличия, проводов, расположением, треугольным, электропередачи

...антенного прЕобразователя напряжениг 1, кривая 11 характеризует распределение потенциала электрического поля от проводов 2, 3 и 5 контролируемой линии на уровне расположения антенного преобразователя напряжения 4. Кривая 12 дает представление о распределении потенциала электрического поля от проводов 6-8 неконтролируемой линии на уровне распо 3ложения антенного преобразователянапряжения 1 и, наконец, кривая 13воспроизводит картину распределенияпотенциала электрического поля отпроводов 6-8 неконтролируемой линиина уровне антенного преобразователянапряжения 4,Точка 14 на кривой 10 соответствует значению. сигнала, наведенногона антенном преобразователе напряжения 1 от электрического поля проводов 2, 3 й 5 точка 15 на кривой11 "...

Номер патента: 864152

Опубликовано: 15.09.1981

Авторы: Казаков, Масленников

МПК: G01R 19/04

Метки: детектор, пиковый

...перепада напряжения в момент пиковогозначения входного сигнала. Резисторб необходим для того, чтобы при открытом диоде 5 инвертирующий входповторителя напряжения 3 и его выходне были закороченЫ на выход дифференциального усилителя 1, Компаратор 7позволяет производить сравнение вы- ходных напряжений дифференциальногоусилителя 1 и повторителя 3 напряжения и запуска формирователя.9 сиг 20 валов управления, который предназначен для управления ключом 8 и внешним измерительным устройством (начертеже не показано), подключеннымк выходным клеммам 4 и 11. Ключ 825 необходим для создания разряднойцепи конденсатора при установке пикового детектора в исходное состояние,Пиковый детектор обеспечивает обЗО работку сигналов положительной...

Номер патента: 864153

Опубликовано: 15.09.1981

Авторы: Иванцив, Павлюк

МПК: G01R 19/04

Метки: вольтметр

...входы ключей присоединены к выходу Формирователя.На чертеже приведена блок-схема вольтметра.Вольтметр соцержит управляемые ключи 1-3, дифференциальный усилитель постоянного тока 4, Формирова-. тель 5 и накопительный конденсатор б.Вход вольтметра соединен со входом формирователя 5 и через управляемый ключ 1 присоединен к одному из входов дифференциального усилителя постоянного тока 4, второй вход которого через управляемый ключ 2 соединен с выходом вольтметра к накопительным конденсатором 6, выход дифференциального усилителя постоянного тока через управляемый ключ 3 соединен с выходом вольтметра, а .управляемые входы ключей присоединены к выходу формирователя.Вольтметр работает следующим образом.При поступлении на его вход импульсов...

Номер патента: 864154

Опубликовано: 15.09.1981

Авторы: Иванцив, Павлюк

МПК: G01R 19/04

Метки: вольтметр

...ключей подключен к выходу формирователя.На чертеже приведена блок-схема устройства.Вольтметр содержит управляемые ключи 1 и 2, формирователь 3 интегрирующий усилитель 4 с входными резисторами 5 и б и конденсатор 7.Вход вольтметра подключен к входу формироваеля 3 и через управляемый ключ 1 - к входному резистору 5 интегрирующего усилителя 4, второй входной резистор б интегрирующего усилителя 4 через второй управляемый ключ, 2 подключен к выходу усилителя 4, а управляющие входы вышеупомянутых ключей 1 и 2 подключены к выходу формирователя 3.Устройство работает следующим образом.При поступлении на вход вольтметра импульсов, они поступают на формирователь 3, который вырабатывает управляющий импульс, и управляемые ключи 1 и 2...

Номер патента: 864155

Опубликовано: 15.09.1981

Авторы: Лачин, Малина, Холодков

МПК: G01R 19/20

Метки: постоянного

...замедлению процесса установ.ления индукции насыщения в магнитопрс одах при воздействии первогоимпульса пакета затухающих колебанийЭто, в свою очередь, приводит кувеличению длительности выходногоимпульса, площадь которого пропор,циональна 1, а следовательно и куменьшению выходного напряжения, пропорционального 1 на интеграторе 13.Для устранения этого йа времясчитывания магнитной индукции, соответствующей 1 В первым импульсом пакетазатухающих колебаний ключевой элемент 14 открывает резистор обратнойсвязи 15 и вновь подключает его поокончанию первого импульса пакета затухающих колебаний тока. В реэульта те этого сердечники усилителя перемагничиваются с максимальной скоростью, определяемой параметрами первого импульса пакета затухающих...

Номер патента: 864156

Опубликовано: 15.09.1981

Авторы: Волдорин, Кирюшин, Купер, Сергеев

МПК: G01R 19/22

Метки: выпрямитель, дифференциальный

...эмиттеры являются выходнымиклеммами выпрямителя, к которым подключена нагрузка,На чертеже представлена принципиальная схема дифференциального выпрямителя.Схема диФференциального выпрямителя содержит два источника 1 и 2 переменного противофазного напряжения,соединенных последовательно. Дватранзистора 3 и 4 обратного типа проводимости и два. транзистора 5 и 6обратного типа проводимости. Коллекторы транзисторов.З, 5 и 4, 6 объединены попарно и подключены к источникам противофазных напряжений, общаяточка которых подключена к среднимвыводам потенциометров 8 и 11, Крайние выводы потенциометров 8 и 11подключены соответственно через ограничивающие резисторы 7 и 9, 10 и 12к базам транзисторов 3, 4 и 5, 6,Эмиттеры транзисторов 4 и 6 подключены...

Номер патента: 864157

Опубликовано: 15.09.1981

Авторы: Альянова, Аринштейн, Кузин, Строкач

МПК: G01R 19/25

Метки: вольтметр, значения, переменного, среднеквадратического, цифровой

..., - амплитуда пульсаций частоты М, зависящая от частоты измеренного напряженияШХ и параметров терморезонансных преобразователей.Для уменьшения погрешности преобразования, обусловленного вторым членом формулы, время посчета выходных импульсов устройства вычитания частот 8 при низкочастотных и инфра- низкочастотных входных сигналах выбирается равным или кратным перИодУ хгде Т - время подсчета выходных импульсов устройства вычитания частот 8пропорциональным периоду входногосигнала и среднему значению раэностной частоты дГ, которое пропорционально действующему значению входно- .го напряжения. Для получения результата измерения, не зависящего от Т,й нужно поделить на число, равное 25интервалу времени счета пТ,Устройство работает...

Номер патента: 864159

Опубликовано: 15.09.1981

Авторы: Земсков, Косолапов

МПК: G01R 21/00

Метки: мощности

...третий сумматор 3 и коммутатор17 и через масштабирующий блок 13 сдругим входом сумматора 3, к третьему входу которого подключен выход.формирователя 7 опорного сигнала,вылод сумматора 3 через инвертор14 соединен со вторым входом коммутатора 17,Устройство работает следующим об-разом.Токи напряжение О подаются навходы сумматоров 1 и 2, на выходесумматора 1 получается сумма, на выходе сумматора 2 - разность этих сигналов, Генератор 15 вырабатываетпоследовательность 1.мпульсов, частота следования которых синхронизирована с частотой входного напряженияО, для управления коммутатором 16 ичерез трансформатор 8 коммутатором17. Длительность импульсов, вырабатываемых генератором.15 равна длительности пауз и кратна периодувходного напряжения...
