G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам
Устройство для проверки изделий на герметичность
Номер патента: 260246
Опубликовано: 01.01.1970
МПК: G01M 3/02
Метки: герметичность, проверки
...сосуд снабжен кронштейном с направляющими роликами, через которые пропущен трос, закрепленный одним концом на полом колпаке, а другим - соединенный с противовесом.Такое устройство обеспечивает повышение точности замера негерметичности испытуемого изделия,На чертеже изображено описываемое устройспво.Устройство содержит сосуд 1 с жидкостью, трубку 2, соединяющую сосуд с испытуемым изделием, полый колпак 8, кронштейн 4 с направляющими роликами 5, через которые пропущен трос 6 с противовесом 7. На стенке сосуда по образующей имеется окно с риской 8, а на колпаке 8 выполнена шкала 9. В исходном положении колпак 8 при помощи противовеса 7 удерживается,во взвешенном состоянии в сосуде 1. При наличии негерметичности в испытуемом изделии газ по 5...
Головка для испытания на герметичность газонаполнительных баллонов
Номер патента: 260247
Опубликовано: 01.01.1970
Автор: Чурашев
МПК: G01M 3/02
Метки: баллонов, газонаполнительных, герметичность, головка, испытания
...отличается тем, что в шпинделе выполнены дополнительные каналыподключаемые к источнику сжатого воздуха. Это,помогает осуществить также слив, продувку и промывку баллона за один установ головки,Она состоит из корпуса 1, внутри которого размещен шпиндель 2 с каналом 3. Через канал подается рабочая среда под давлением в испытуемый баллон. В шпинделе выполнены дополнительные каналы 4, Сжатый воздух подводится к обратному клапану 5, закрепленному на корпусе головки, а через штуцер по каналу 3 подводится рабочая среда - вода для гидроиспытания. Герметичность головки обеспечена манжетным уплотнением б. Для опорожнения баллона от воды в торецшпинделя ввертывается трубка 7, размеры которой определяются высотой баллона, Через трубку сжатым...
Техническая1ш.л. альтман, в. а. краснов и ю.л. жигалов, бньлиотекдi
Номер патента: 260256
Опубликовано: 01.01.1970
Авторы: Ермак, Жура, Ивашков, Слоним
МПК: G01M 17/00, G01N 3/34
Метки: альтман, бньлиотекдi, жигалов, краснов, техническая1ш.л, ю.л
...на ней,приводным механизмом и ротором, захваты, расположенные на фланцах,ротора, один напротив другогонагружающее устройство ирегистрирующую аппаратуру.Предлагаемая машина отличается тем, что один из захватов выполнен в виде упругого элемента, содержащего стакан с размещенным в .нем набором тарированных пружин и штоком для присоединения испытываемого звена, взаимодействующим с набором тарпрованных пружин, а также и тем, что другой захват, связан с приводным механизмом при помощи неподвижного копира, установленного на станине и шарнирно закрепленного на фланце двуплечего рычага, одно плечо которого взаимодействует с неподвижным копиром, а,другое - с захватом,Это,позволяет автоматически поддерживать нагрузки в заданных пределах.На...
Стенд для определения жесткостных характеристик пневматических шин
Номер патента: 260440
Опубликовано: 01.01.1970
МПК: G01M 17/02
Метки: жесткостных, пневматических, стенд, характеристик, шин
...шин, содержащие нагрузочное устройство, несущее испытуемую шину, подвижную плиту с поворотным столом и силовой привод поворотного стола и подвижной плиты с измерителем усилия. Однако в них усложнена регистрация параметровв жесткости.Предлагамый стенд отличается от известных тем, что для автоматической регистрации величин, характеризующих деформацию испытуемой шины, он снабжен регистраторами с сельсин-датчиками, один из которых связан через цепную передачу с поводком подвижной плиты, а другой - через зубчатую передачу с поворотным столом.На фиг. 1 схематично и ен описываемый стенд, вид сбоку; на - разрез по А - А на фиг. 1.Стенд имеет нагрузочное устройство, выполненное в виде направляющеи 1 и стойки 2, несущей иопытуемую шину...
Устройство для определения качества футерования изделий
Номер патента: 260911
Опубликовано: 01.01.1970
Авторы: Ахунов, Губарев, Зал, Максутов, Редченко, Татарский
МПК: G01M 3/08
Метки: качества, футерования
...устройство для закрепления исследуемого образца горной породы, включающее корпус, зажимное приспособление, устройство для ввода и вывода среды и уплотнитель. Такое устройство позволяет производить зажим по наружному диаметру монолитного образца.Для испыгания полых изделий типа труб предлагаемое устройство, выполнено с поршнем в,виде эластичной манжеты, закрепленной между головкой штока и торцовой частью насаженной на него втулки.На чертеже схематично изображено предлагаемое устройство, разрез.Оно содержит основание 1, в которое плотно запрессована втулка 2. Последняя .перемещается и фиксируется при помощи гайки 3 и штока 4. Между торцом втулки 2 и головкой штока 4 устанавливается эластичная манжета 5. К основанию винтами 0 крепится...
Комбинированный дисковый насадок
Номер патента: 260929
Опубликовано: 01.01.1970
Авторы: Ермашов, Проектно, Центральный
МПК: G01M 9/06
Метки: дисковый, комбинированный, насадок
...эродинамический и для замера ста ийся тем, что, с алыного угла пот льным угломеро алыной плоакости.1Изобретение огносится,к области измерений парамет 1 рон движущегося потока рабочего вещества в турбомашине и может быть использовано при исследовании последних ступеней мощных паровых турбин.Существующие комбинированные дисковые насадки позволяют измерить полное и статическое давление в,потоке, а также направление движения в тангенциалцной и,меридион альной плоскостях,пр остр анственного,потока. Однако при работе этими насадками меридиональный угол измеряется,не локально, а несколькими трубками, удаленными друг от друга, из-за чего анижается точность измерений.Целью предлагаемого изобретения являегся измерение локалыного...
Приспособление для испытания зажимныхустройств
Номер патента: 260930
Опубликовано: 01.01.1970
Автор: Прищепенко
МПК: G01M 17/04
Метки: зажимныхустройств, испытания
...эксцентриковые зажимы, определять коэффициент сцепления колеса с рельсом.Это достигается тем, что,прижимные элементы выполнены в,виде вилок, шарнирно соединенных с ходовыми винтами и взаимодействующих с втулками осей, свободно установленных в продольных, пазах,корпуса и несущих испытываемые эксцентриковые захваты.На фиг. 1 изображено описываемое приспособление, вид сбоку; на,фиг. 2 - то же, вид сверх.Приспособление для испытания зажимныху 1 стройств,представляет собой,массивный корпус 1, в горизонтальные пазы которого вставлены оси 2. На концах осей сняты лыски для предотвращения проворачивания. На каждой оси устанавливаются сменные элементы д противоугонного захвата и втулки 4. Образец 5, имитирующий рельс, получает...
Стенд для исследования объектов в условиях качки
Номер патента: 260934
Опубликовано: 01.01.1970
Авторы: Губарев, Козленке, Сахаров, Цимберов, Янкельзон
Метки: исследования, качки, объектов, стенд, условиях
...4 для оси б карданного кольца 2, приводы б и 7 угловых колебаний,карданного кольца и привод 8 линейных,колебаний рамы.В,качестве привода угловых колебаний кардвнного кольца и линейных колебаний рамы использованы электродинамичеакие вибраторы. Силовая катушка 9 электродинамического вибратора 8, возбуждающего линейные колебания рамы 3, выполнена длиннее керна 10 м агнитопр овода.Стенд работает следующим образом.После статического уравновешивания подвижной части в обмотки вибраторов подается динамическая составляющая тока, закон измерения которой соответствует воспроизводи.мому,на стенде процессу.Платформа с закрепленным на ней исследуемым объектом совершает колебания,в поперечной, плоскости вокруг оси опор 4, в продольной плоскости -...
260935
Номер патента: 260935
Опубликовано: 01.01.1970
Автор: Гноевой
Метки: 260935
...центра тяжести системы платформа испытуемое, изделие. Оно включает в себя гидроцилиндры 3 со штоками 4, несущими захваты 5 для крепления испытуемого изделия б. Н апр авление перемещения, штоков перпендикулярно направлению действия возбудителя колебаний 1.Кроме того, вибростенд снабжен столам 7,установленным с возможностью перемещения относительно платформы,в направлении, перпендикулярном направленияьм действия возбу дителя колебаний 1 и перемещению штоковгидроцилиндров, и дополнительными гидроцилиндрами 8 для осуществления перемещения стола 7, установленного в проеме 9 платформы 2 в указаином направлении.20 В проеме 9 имеются направляющие 10 длястала.В ибр остенд р а ботает следующим о бр азам.Испытуемое изделие крепится захватамипри...
Устройство для исследования взаимодействия
Номер патента: 260937
Опубликовано: 01.01.1970
Авторы: Баринов, Евграфов, Московкин, Петрушов, Стригин
МПК: G01M 17/007
Метки: взаимодействия, исследования
...имеет две тележки 1, 2, одна из которых снабжена испытуемым колесом 8, а другая - реактивным колесом 4. Тележки связаны карданными шарнирами 5 с поперечиной б, закрепленной на тягаче, и поперечиной 7 регулируемой, длины. Поперечины имеют динамические элементы.На тележке с реактивным колесом установлен дифференциальный механизм 8 с тормозами 9, соединяющий реактивное колесо через карданный вал 10 с испытуемым колесом. Водило 11 дифференциального механизма жестко связано со ступицей реактивного колеса, Солнечная шестерня 12 валом 13 соединена с барабаном 14 одного тормоза, а коронная шестерня 15 жестко закреплена на барабане 1 б другого тормоза, с которым связан карданный вал, передающий вращение испытуемому колесу.Ведомый реяим...
Способ автоматического уравновешивания деталей
Номер патента: 260938
Опубликовано: 01.01.1970
Авторы: Бровман, Микаел, Шмутер
МПК: G01M 1/34
Метки: уравновешивания
...способа автоматического уравновешивания деталей,Сущность способа заключается в следующем.Три электрода 1 из токоправодящего, но имеющего малый электрохимический эквивалент материала устанавливают под углом 120 относительно друг друга в плоскости 2вращения балансируемой детали 2, Каждый из электродов имеет угол охвата детали, близкий к 120. Через электроды прокачивают раствор электролита, а сами электроды подключены к вторичным обмоткам трехфазного трансформатора 3. Баланоируемую деталь, установленную на колебательной системе 4, приводят во вращение при помощи электродвигателя 5 со скоростью, устанавливаемой 10 следящим приводом б. Последний, сравниваяфазы сигнала о дисбалансе, поступающего с датчика 7, и переменного тока в цепи...
Стенд для ускоренных испытаний дисковых
Номер патента: 261743
Опубликовано: 01.01.1970
Авторы: Клеванец, Кочетов, Лавроненко
МПК: G01M 15/00
Метки: дисковых, испытаний, стенд, ускоренных
...в осевом направлении, 15 Штанговые пружины рабочих органов 8поджимаются подвижной рамкой 9, На валу 10 крепятся эксцентрики 11, ко. Орые через толкателп 12 и подв 11 жную рамку создают имитацию переменных нагрузок, действующих 20 на рабочий орган в вертикальной плоскости.Фрикционные ролики и диски рабочих орга.нов касаются земляной пыли в ванне 13 и при работе создают имитацию запыленности.Описанный стенд работает следующим обра зом.Приводные фрикционные ролики приводятво вр ащение диски испытываемых р а. бочих органов. За счет смещения дисков рабочего органа назад относительно оси призодных роли ков, от веса самого рабочего органа и силы,261743 Предмет изобретения Составитель А. СвирщевскийТехред А. А, Камышникова Корректор Н. С,...
Установка для исследования коэффициента сцепления колеса с рельсом
Номер патента: 261751
Опубликовано: 01.01.1970
Автор: Руд
МПК: G01L 3/26, G01M 17/04
Метки: исследования, колеса, коэффициента, рельсом, сцепления
...измерения. Пр ет изобретения Устанавкацепл евши я к ановленную Изобретение относился к области транспортного машиностроения, а именно к устройствам для исследования,взаимодействия подвижного состава и пути.Известны установки для исследования коэффициента сцепления колеса с рельсом, содеркащие установленную на фундаменте раму, смонтированные на ней электродвигатель и реду 1 ктор для привода колеса, гидропрвос для создания нагрузки колеса на рельс, каретку с,коническимц роликами, на которые опирается рельс, и аппаратуру для снятия н записи необходимых параметров.В иавестных установках удается воспроизвести движение:поезда только на прямом участке пути.Цель изобретения - приближение условий исследований к натурным,путем воапроизведения на...
Рентгено-телевизионное устройство для дефектоскопии изделий при вибрационныхиспытаниях
Номер патента: 261761
Опубликовано: 01.01.1970
МПК: G01M 7/02, G01N 23/18, G01N 3/32 ...
Метки: вибрационныхиспытаниях, дефектоскопии, рентгено-телевизионное
...ажения изделия на еского преобразоважение колеблющегося ся на передающую амеры, становится не 1Известно устройство, содержащее рентгеновский источник излучения, вибростенд, генератор питания вибростенда и рентгеновский электронно-оптический преобразователь,В нем изделение в процессе испытания просвечивается в течение коротких промежутков времени, составляющих малую долю периода колебания источника, вследствие этого при существенной толщине изделия необходимо значительно повысить мощность излучения рентгеновского источника. Кроме тото, при низких частотах вибрации (ниже 20 гтрк) наблюдается мелькание изображения изделия.Для повышения эффективности использования источника излучения и получения неподвижного изображения изделия...
Рентгено-телевизионное устройство для дефектоскопии изделий при вибрационныхиспытаниях
Номер патента: 261762
Опубликовано: 01.01.1970
МПК: G01M 7/02, G01N 23/18, G01N 3/32 ...
Метки: вибрационныхиспытаниях, дефектоскопии, рентгено-телевизионное
...снабжен электромагнитной системой отклонения изображения, питающейся от генератора вибростенда через фазовращатель и регулятор тока.На чертеже показана функциональная схема предлагаемого устройства.Оно состоит из рентгеновского источника излучения 1, вибростенда 2 с установленным изделием 8, электронно-оптического преобразователя 4, на горловине которого размещена система отклонения Б, электрически связанная тором питания 6 вибростенда через щатель 7 и регулятор тока 8, телевики камеры 9 и телевизионного приемни 5 Устроиство работает следующим образом.Рентгеновские лучи источника 1, проходячерез, изделие размещенного на столе вибростенда, попадают на экран электронно-оптического преобразователя, отзменяющего рент геновское изображение...
Прибор для исследования процесса сепарации семян вертикальными центрифугами
Номер патента: 261801
Опубликовано: 01.01.1970
МПК: G01M 15/00
Метки: вертикальными, исследования, прибор, процесса, семян, сепарации, центрифугами
...О при этом подворачивается так, что фиксаторне совпадает с пазом.Затем включаются приводы цилиндра и ротора, 13 ерновой материалподанный по трубе через загрузные окнавыбрасывается к 5 стенске цилиндр а и винтовой поверхностьюротора перехтещается относительно цилиндра по винтовой линии с некоторым углом 0 к его образующей (фиг, 2), Как только процесс установится, механизмом включения поднн- О мается диск;с профилированным кулачком,который,подворачивает флажок, а следовательно, и толкатель до совпадения фиксатора с пазом. В этот момент под действием пружины толкатель перемещается к оси вращения и через отверстие 11 вводит,в перемещающийся слой зерна модель, которая начнет двигаться вместе с последним, При выходе из цилиыдра зерно и...
Буксировочное устройство для испытания моделей судов в открытых водоемах
Номер патента: 261934
Опубликовано: 01.01.1970
Авторы: Бессмертный, Гладунко, Малахов
МПК: G01M 17/00
Метки: буксировочное, водоемах, испытания, моделей, открытых, судов
...шарнирно закрепленном оголовке 13, который через трособлочные системы 14 и 15 кинематически связан с исполнительными механизмами поворота, Разгрузочный механизм 25 смонтирован на штанге и состоит из установленного вдоль штанги упругого элемента 1 б, сектора 17, механизма натяжения 18 и трособлочной системы 19, К динамометру через параллелограммный механизм 20 крепится дер жавка 21 модели с испытуемой моделью 22.Безопасность испытаний при зарывании модели под воду обеспечивается страховочным механизмом 2 З и аварийным разрывным узлом 24,Предложенное устройство работает следующим образом.При изменении положения буксировщика со штангой по высоте динамометр перемещается относительно державки, тяги параллелограммного механизма...
Стенд для статических испытаний летательных аппаратов на прочность
Номер патента: 262452
Опубликовано: 01.01.1970
Автор: Брев
МПК: G01M 5/00
Метки: аппаратов, испытаний, летательных, прочность, статических, стенд
...дав 25 ления 13, подключенного к входной 14 и выходной 15 полостям редуктора.Обратная связь по давлению в золотниковом распределителе осуществляется путемвзаимодействия входного давления и давле 30 ния в управляющей полости редуктора.Плавное изменение коэффициента редукции производится путем регулирования чувствительности выходного сигнала дифференциального датчика давления в зависимости от перепада давлений в пределах регулируемого диапазона нагрузки для выдачи управляющего сигнала на электромеханический привод. Стенд раоотает следующим образом. В соответствии с заданным распределением нагрузок автомат нагружения 1 устанавливает соответствующие коэффициенты редукции редукторов 4 и по программе изменения нагрузок регулирует давление...
Устройство для центрирования аэрофотокамер при калибровке
Номер патента: 263206
Опубликовано: 01.01.1970
Авторы: Афремов, Аэросъемки, Картографии, Центральный
МПК: G01M 11/00, G03B 43/00
Метки: аэрофотокамер, калибровке, центрирования
...3 центрального коллиматора находилось в точке пересечения визирных осей коллиматоров (на чертеже не показано), Совмещение по высоте осуществляется микрометренным перемещением кольцевого объектива 2 с объективом 4 центрального коллиматора.Контроль положения визирной оси центрального,коллиматора с установленным черед ним5 кольцевым объективом 2, имеющим централь.ное отверстие 5, обеспечивается при условии прохождечия параллельных лучей от коллиматора 1 одновременно со сходящимися лучами, прошедпптми через периферийное кольцо 10 обьекгива 2.Непосредственное совмещение центра входного зрачка с точкой пересечения осей коллиматоров осуществляется путем установки на прикладной рамке б испытуемой камеры 7 15 визуальной системы регистрации,...
Устройство для возбуждения колебаний
Номер патента: 263234
Опубликовано: 01.01.1970
Автор: Экспериментально
МПК: F15B 21/12, G01M 7/00, G01N 3/32 ...
Метки: возбуждения, колебаний
...соответствующее переключение многоканального переключателя 5. При этом происходит изменение фазового соответствия соединения цилин дров блока со входными каналами золотника 4,что приводит к изменению колебательного процесса сложной формы. мет изооретени Устроиств авт. св.целью измен оно сна бже лем, включе связи цилин ником.,По основному авт. св.250517 известноустройство для возбуждения колебаний, содержащее гидропульсаторвключающий блокцилиндров с расположенными в нем плунжерами и привод плунжеров, а также распределительный золотник, гидравлически связанный с цилиндрами с нарушением фазового состветствия их соединения цилиндров со входными каналами золотника. Однако режим известного устройства не может быть изменен впроцессе работы,С...
Стенд для испытания транспортных машин
Номер патента: 263236
Опубликовано: 01.01.1970
МПК: G01M 17/00
Метки: испытания, машин, стенд, транспортных
...муфты свободного хода 11. Вал 10 соединен валом 12 с тормозным устройством 13, мощность которого равна или больше мощности двигателя машины,Для предотвращения смещения гусеничной машины и имитации боковых усилий на узлы ходовой части при ее повороте на раме 3 закреплены отбойные брусья 14 с заходными уклонами. При испытании колесных машин вместо отбойных брусьев 14 устанавливают ролики, а на опорные ленты надевают почвозацепы со специальным профилем.Фиксирующее устройство 15 соединяет испытуемую машину с основанием стенда. Усилие на крюке машины измеряется тензометрическим датчиком, вмонтированным в фиксирующее устройство.При включении двигателя и сцепления испытуемой машины опорные ленты вместе с гусеницами или колесами приходят в...
Стенд для испытания механизма шагания
Номер патента: 263237
Опубликовано: 01.01.1970
Авторы: Казаринова, Орлов, Попов
МПК: G01M 17/00
Метки: испытания, механизма, стенд, шагания
...также осью 8, которая может поворачиваться в сферических подшипниках 9 подпятников. Ось шарнирно соединена пружиной 10 с гидравлическим цилиндром 11, прикрепленным к лыжам 2. Работа стенда заключается в следующем.При подаче жидкости под давлением в камеру А гидростатического подпятника 5 верхняя часть его (плита 12) всплывает. Давле 5 ние масла создает необходимое нормальноераспорное усилие, которое передается черезролики б, подпятники и лыжи 2 на раму 1.Скользун И подпятника 5 за счет давленияна разные площади постоянно прижимается к10 поверхности направляющей плиты лыжи 2,обеспечивая щелевое уплотнение для поднятия давления в камере А.Масло, протекшее в щели, сливается в ванну 14, откуда откачивается в бак гидроси 15 стем ы.Для...
Резонансный
Номер патента: 263241
Опубликовано: 01.01.1970
Автор: Журавлев
МПК: G01M 17/00
Метки: резонансный
...а также создать натружение по асимметричному циклу, Все это в значительной мере снижает достоверность оценки усталостной прочности объекта по результатам испытаний,1 ПК 6 О 1/ В 611 УДК 620.178,3:625,2,011.1ном и вертикальчом направлениях. Вертикальная колебательная система состоит из плиты- груза 5, зажатого между упругими элементами б, одни концы когорых упираются в опорную плиту 7, а другие - в испытуемую раму 4. Опорная плита закреплена на стержнях 8 и может перемещаться в вертикальном направлении при помощи гаек 9.При перемещении опорной плиты вниз соз- дается необходимая статическая вертикальная нагрузка, равная части веса кузова, приходя- шейся на одну тележку. Динамическая составляющая вертикальной нагрузки на испытуемую...
Устройство для определения осевой жесткости
Номер патента: 263244
Опубликовано: 01.01.1970
МПК: G01M 13/04
...осевую нагрузку на невращающееся кольцо верхней опоры ротора.Эти отличия создают условия для проведения испытаний при разных осевых нагрузках.На чертеже изображена конструктивная схема описываемого устройства,Устройство содержит корпус 1, электродвигатель 2 с вертикальной осью вращения ротора 3, статор 4 которого закреплен в корпусе, вибростенд о, подвижная часть 6 которого снабжена сферическим подпятником 7 для крепления неподвижного кольца проверяемого шарикоподшипника 8, являющегося нинсней Ротор с надетым на него проверяемым ша рикоподшиппиком сначала раскручивают дорабочих оборотов. Затем подают на подвижную часть вибростенда переменное напряжение с переменной частотой и, измеряя при этом амплитуду вынужденных колебаний с О...
Измеритель амплитуды колебаний
Номер патента: 263313
Опубликовано: 01.01.1970
МПК: G01H 1/08, G01M 1/22, G01P 15/00 ...
Метки: амплитуды, измеритель, колебаний
...на невращающихся частях турбомашины, соединенные последовательно с преобразователем временных интервалов в амплитуду пилообразных:импульсов, и пиковый вольтметр, Эти устройства не позволяют определить предельно достижимую амплитуду деформации какой-либо лопаттои.Измеритель амплитуды колебаний по данному изобретению устраняет этот недостаток тем, что он снабжен последовательно соединенными элементом памяти,и фильтром верхних частот, включенных между преобразователем временных интервалов в амплитуду пилообразных импульсов и пиковым вольтметром, а выход элемента памяти зашунтирован ключом, управляющий вход которого соединен с одним из датчиков.На чертеже изображена схема измерителя амплитуды колебаний.Измеритель содержит...
Стенд для ускоренных испытаний цепей транспортеровскребковых
Номер патента: 263955
Опубликовано: 01.01.1970
Авторы: Анилович, Литвиненко, Сосков, Сычев, Яременко
МПК: G01M 13/00
Метки: испытаний, стенд, транспортеровскребковых, ускоренных, цепей
...боковой поверхности цепи, имитирует боковое усилие, возникающее в эксплуатации при заклинивании, например, корней свеклы между цепью и рамой транспортера.5 дмет изооретени Стенд для вых цепей тра отличающийся кового усилия в виде ролика ного механизх ности цепи тр привод 1, тнспортер 3 сгрузами 5, бнагружатель Изобретение относится к стендам для ускоренных испытаний на надежность и долговечность сельскохозяйственных машин,Известен стенд, у которого нагружающееустройство выполнено в виде грузов, закрепленных,на скребках транспортера со смещением относительно оси шарниров цепи, и который снабжен укрепленными на раме транспортера бункерами с абразивной смесьюподаваемой на цепи (основное авт. св.235362) .Известный стенд не...

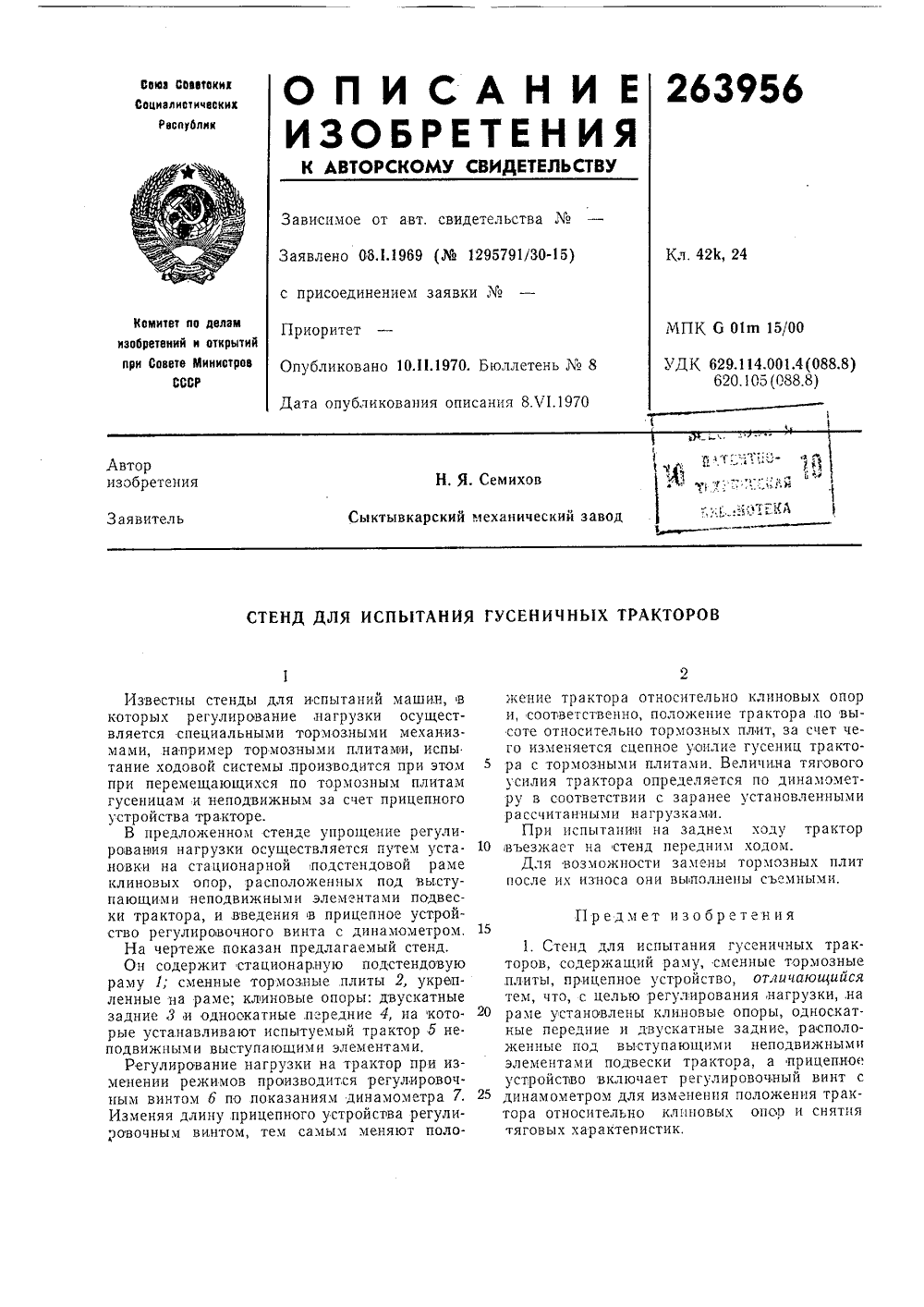

Стенд для испытания гусеничных тракторов
Номер патента: 263956
Опубликовано: 01.01.1970
Автор: Семихов
МПК: G01M 15/00
Метки: гусеничных, испытания, стенд, тракторов
...опор, расположенных под выступающим и неподвижным и элемента ми подвески трактора, и введения в прицепное устройство регулировочного винта с динамометром, 15На чертеже показан предлагаемый стенд.Он содержит стационарную подстендовую раму 1; сменные тормозные плиты 2, укрепленные на раме; клиновые опоры: двускатные задние 3 и односкатные,передние 4, на кото. 20 рые устанавливают испытуемый трактор 5 не. подвижными выступающими элементами,Регулирование нагрузки на трактор при изменении режимов производится регулировочным винтом б по показаниям динамометра 7. 25 Изменяя длину прицепного устройства регулировочным винтом, тем самым меняют положение трактора относительно клиновых опор и, соответственно, положение трактора по высоте...
Испытания сваебойных молотов
Номер патента: 263957
Опубликовано: 01.01.1970
Авторы: Политинский, Рыбин
МПК: E02D 7/00, G01M 15/00
Метки: испытания, молотов, сваебойных
...свае,На чертеже, показан описываемый стенд.Стенд включает опору 1, тормозные колодки 2, шахту д для сваи, стендовую сваю 4,ползун 5, траверсы б, подпружиненные валы 7,рычаги 8, 9 и 10, винтовые тяги 11 и профильный кулачок 12.Каждая из колодок 2 траверсами б соединена с валами 7, Один из валов посредством рычагов 8, 9 и 10 соединен с ползуном 5, взаимодействующим с профильным кулачком 12, закрепленным на свае.Стенд работает следующим образом.Свая 4 закрепляется в колодках 2 так, чтобы ее кулачок 12 располагался выше ролика18 ползуна 5. На сваю устанавливается молот и запускается, При перемещении сваи кулачок оттесняет от себя ползун 5, рычаги 8 отжимают пружины 14, в результате чего колодки прижимаются к свае до тех пор, пока ролик 13...
Стенд для испытания сильфонов на долговечность
Номер патента: 263959
Опубликовано: 01.01.1970
Авторы: Асриев, Грибанов, Егиш
МПК: G01M 13/00
Метки: долговечность, испытания, сильфонов, стенд
...отличие позволяет испытывать сны на деформацию параллельноготорцов.На чертеже, показан предложенный стенд.Стенд содержит герметичную камеру 1, напротивоположных стенках которой закрепляются торцы последовательно устанавливаемых испытуемых сильфонов 2, устройство дляциклического нагружения 3, взаимодействующее со свободными торцами сильфонов и выполненное в виде эксцентрикового вала, осьвращения которого совпадает с установочной 2осью сильфонов,От электродвигателя 4 через редуктор т вращение передается на устройство циклического нагружен и я, которое деформирует испытуемые сильфоны, нагруженные постоян. ным наружным избыточным давлением, со. злаваемым насосом 6 и поддерживаемым компенсатором 7. Компенсатор взаимодействует с...
Электрический вакуумный ввод
Номер патента: 263960
Опубликовано: 01.01.1970
Автор: Страумен
МПК: G01M 3/00
Метки: вакуумный, ввод, электрический
...отличается от изстных тем, что в нем между прокладками тановлены направляющие из электроизоля ционного материала с продольными пазами, заполненными токонеГ 1)овод 51 щей жидкостью с низким давлением паров, с наружной сторо. ны каждой прокладки установлены дополнительные направляющие нз электронзоляционного материала, с отверстиями для проводников, закрепленные в корпусе.Это отличие позволяет увеличить надежность уплотнения, уменьшить трудоемкость смены проводов.На чертеже показано описываемое устройство, состоящее из корпуса 1, в котором вмонтированы направляющие 2 - 4 цз электроизоляционного материала для проводов 5. В направляющих 2 и 4 имеются отверстия б, совпадающие с пазами 7 в направляющей т. Между направляющими 2 н 8 н между...
