Номер патента: 1754088

Опубликовано: 15.08.1992

Автор: Фишкин

МПК: A61B 17/58

Метки: кнаружи, кости, отломков, пяточной, репозиции, смещенных

...сухожилий влагалищ 60 Рукояткой-рычагом, Это устройство являет- ным раствором верографина с последуюся стержневой приставкой к спицевому ком- щей рентгенографией и измерениями попресСионно-дистракционному аппарату и рентгенограммам,предназначено для репозиции.и фиксации 40 Устройство применяют следующим обфрагментов кости при вколоченных перело- разом.мах; и в частности при переломах пяточной. После репоэиции главных отломков пякости. После репозиции главных фрагмен- точной кости компрессионно-дистракцион тов пяточной кости компрессиЬнно-дист-ным аппаратом или другим известным-ракционным аппаратом стержень 45 способом производится разрез длиной окоустройства вводится в крупный отломок, ло 2 см, начинающийся на 3 см...

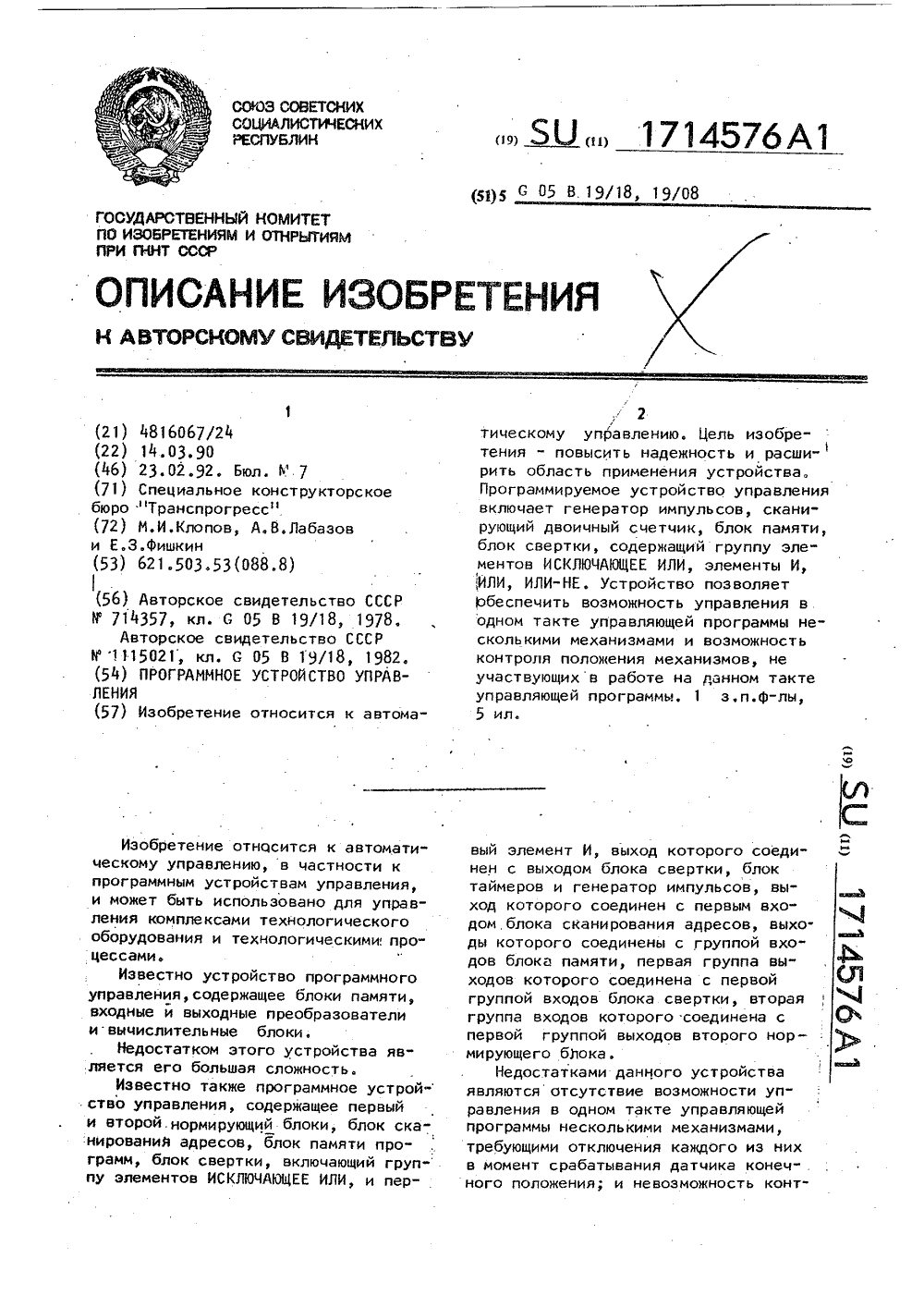

Номер патента: 1714576

Опубликовано: 23.02.1992

Авторы: Клопов, Лабазов, Фишкин

МПК: G05B 19/08, G05B 19/18

Метки: программное

...22сравнения становятся тождественнымии происходит блокирование управляющего воздействия Ц,(или Я, ).Аналогичным образом может быть возбуждено любое количество из И каналов управления в каждом такте управления,Для осуществления контрОля за исполнительными механизмами, не изменяющими свое состояние в данном такте управления, на первые информационные входы коммутаторов 23 из второйгруппы входов блока 5 свертки подаются нормированные сигналы датчиковисполнительных механизмов 01 Ра на вторые информационные входыкоммутаторов 23 подаются из первойгруппы входов блока 5 свертки сигналы кода конецного состояния ХХ ,которые одновременно с этим поступают на входы элементов ИСКЛЮЧАЮЩЕЕИЛИ 26, вторые входы которых подключены к выходам соответствующих...

Номер патента: 1665533

Опубликовано: 23.07.1991

Авторы: Петровский, Фишкин, Чуркин

МПК: H04M 3/22

Метки: коммутационной, системы

...является повторяющейся, а сигнал является истинным, поэтому он проходит через элементы И 21 и 22 (фиг,3) и записывается в элемент 23 памяти по построению и функционированию аналогичный элементу 18 памяти. Таким образом, в элементе 23 памяти записываются истинные сигналы неисправности, которые затем считываются, записываются на триггер 24 с помощью элемента И 22, далее проходят через элемент И 25 и поступают на первый триггер 11 (фиг,1), который обеспечивает выдачу сигналов неисправности в УУ, Сигналы неисправности выдаются в УУ вместе с адресом А, поступающим из регистра 12, Запись адреса Авл на регистр 12 осуществляется из группового тракта коммутационной системы с помощью первого триггера 11, После записи на первый триггер...

Номер патента: 1661113

Опубликовано: 07.07.1991

Авторы: Игрунковская, Игрунковский, Фишкин

МПК: B65G 53/24

Метки: всасывающего, пневмотранспортная, типа

...и 8 соответственно и магистральнсго тру бопровода 6. Вторые входы элементов И 23и 24 второй группы соединены с датчиками11 и 12 соответствующих ответвлений 7 и 8,а выходы - с вторым входом одиночногоэлемента И 25. Третий вход последнего соединен с датчиком 17 расхода воздуха на всасывающем патрубке источника разрежения, а выход - с приспособлениями 15 и 16 для запуска агента очистки ответвления и магистрального трубопровода Установка (на примере одного ответвле-.ния) работает следующим образом,Источник 1 разрежения создает в ответвлении 7 поток разреженного воздуха, который поступает в него через датчик 17, Уровень расхода воздуха поддерживается при помощи регулируемой задвижки 4. Поочередно открывают материалозаборники 9...

Номер патента: 1658073

Опубликовано: 23.06.1991

Авторы: Брикман, Фастрицкий, Фишкин

МПК: G01N 27/90

Метки: качества, сварных, соединений, точечных

...зависит от качества сварки,С выхода мостовой схемы 4 сигнал поступает на первый вход фазометра 5, на опорный вход которого подается сигнал с генератора 1, Выходной сигнал фаэометра 5 с целью снижения помех фильтруется в сглаживающем блоке б и поступает на аналого-цифровой преобразователь 7 и осциллографический блок 8. Последний предназначен для контроля измеряемого сигнала во время установки накладного вихретокового преобразователя 2 на контролируемый объект и позволяет повысить информативность измерений.Выходной сигнал аналого-цифрового преобразователя 7 подвергается предварительному исследованию в анализаторе 9 формы кривой, При этом используется то 5 10 15 20 25 30 35 40 45 50 55 обстоятельство, что распределение локальных...

Номер патента: 1629039

Опубликовано: 23.02.1991

Авторы: Каган, Фишкин

МПК: A61B 17/00, G01N 29/02

Метки: инструмента, офтальмохирургического, ультразвукового, характеристик

...расстоянии Л от дна к в ы.162909 Формула изобретения Составитель В. ГондаревскийРеда ктор Л. Козориз Текред Л. Кравцук Корректор С. ЧерниЗакал 396 Тираж 495 Г 1 одписноеВНИИИ Государств ницо комин а но изобретениям и открытиям при ГКНТ СССР113 П 35, Хосина, Ж - 35, Раушская наб., д. 45Производственно.изда 1 е.н ский комбинат Патент, г. Ужгород, ул. Гагарина,01 Излучают инструментом УЗ колебания с помощью генератора. Под кюветой устанавливают приемник света, например фотоэлектронный умножитель ФЭУ, работающийв режима счета световых квантов. В ходеизлучения проводят капельное заполнениекюветы жидкой средой, например дистиллированной водой, с постоянной скоростью У,В ходе излучения средняя часть стержнясовершает поперечные колебания,...

Номер патента: 1611815

Опубликовано: 07.12.1990

Авторы: Клопов, Лабазов, Меликов, Фишкин

МПК: B65G 51/44

Метки: движущегося, обнаружения, объекта

...прохождения контейнера 1 с постоянным магнитом 4 мимо точки обнаружения срабатывает магцитоуправляемый элемент 9, на Б-вход триггера 16 поступает импульс и он переходит в единичное состояние. Начинается заряд конденсатора 27 через резистор 25, интегрирующей К 8-цепочки7. Через промежуток времени, определяемый постоянной времени этой цепи, триггер 16 сбрасывается, в нулевое состояние. Сформированный таким образом на выходе триггера 16 нормированный импульс, не зависящий от продолжительности срабатывания маг нитоуправляемого элемента 9, постуггает навход усилительного каскада, состоящего из ограничительного резистора 18 и транзистора 19, При нормированном импульсе образуется следующая цель, обеспечивающая срабатывание исполнительного...

Номер патента: 1600905

Опубликовано: 23.10.1990

Авторы: Антоновский, Антропова, Жуковский, Остренин, Соложенцева, Фишкин

МПК: B22C 1/22

Метки: ангидридом, литейных, оснастке, отверждаемых, продувкой, сернистым, смесь, стержней, форм, холодной

...0,40, пероксид метилэтилкетона 0,15- 0,40, кварцевый песок остальное. Реализация изобретения позволяет повысить прочность стержней сразу после продувки сернистым ангидридом на 30 - 60 и конечную прочность на 6 - 14 О, что способствует улучшению качества стержней. 2 табл. По внешнему виду пероксид метилэтилкетона представляет собой бесцветную прозрачную маслянистую жидкость, Предельно допустимая концентрация пэров в воздухе рабочей зоны производственных помещений 45 мг/м .Циклогексилфенилизопропил применяют в виде технического продукта.В предлагаемой смеси в качестве связующего применяют фенолофурановую смолу с содержанием фурилового спирта 60; и низким содержанием воды. В качестве огнеупорного наполнителя используют кварцевый песок. Для...

Номер патента: 1538985

Опубликовано: 30.01.1990

Авторы: Антропова, Жуковский, Остренин, Соложенцева, Фишкин

МПК: B22C 9/12

Метки: ангидридом, литейных, отверждаемых, сернистым, смесей, стержней, холоднотвердеющих

...ящиком. Сернистый ангидрид при избыточном давлении более легко диффундирует в стержень и его реакция с катализатором проходит более полно После окончания продувки сернистым ангидридом давление в стержне падает до атмосферного, в то же время газо- воздушная смесь присутствует в его порах по всему объему. Но в стержне существуют области, в котооых реакция сернистого анЗГОТОВЛЕНИЯ ЛИТЕЙЙ ИЗ ХОЛОДНОТВЕРСЕЙ, ОТВЕРЖДАЕМЫХ НГИДРИДОМотносится к литейному произобретения - снижение его и улучшение санитар- условий труда. Способ ку смеси сернистым ангидющую продувку воздухом,дискретно-импульсными ельностью импульса 0,5 -1538985 ность по прототипу (состав 1, режим 1) для составов с меньшим содержанием связующего (составы 2, 3). При выходе за...

Номер патента: 1496900

Опубликовано: 30.07.1989

Авторы: Антоновский, Антропова, Жуковский, Остренин, Соложенцева, Фишкин

МПК: B22C 1/22

Метки: ангидридом, литейных, оснастке, отверждаемых, продувкой, сернистым, смесь, стержней, форм, холодной

...и токсичен.В качестве связуюцего предусматривается применение фенолофурановойсмолы с содержанием фурилового спирта 60 Е и низким содержанием воды, например, технической марки ФФ.В качестве огнеупорного наполнителя используются формовочные кварце-,вые пески по ГОСТ 2138-74 (1 КО 16 А,1 К 02 А),В табл. 1 и влены составысмесей по изоб Ю,,Циклогексилфенилизопропил гидропероксид 0,5 96,5 97,6 е1,6 2,5 1,0 0,8 Т а б л и ц а 2 Предел прочности при сзатии ИПа 1 1 Состав 1 ч через 3 ч череа 24 ч через 5 следувки 7476 76 78 74 74 74 76 74 4 4 Составитель С,ЛепляковОгар Техред М.Дидык Корректор В.Г акт аказ 4370/13 Тираж 711 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская...

Номер патента: 1323240

Опубликовано: 15.07.1987

Авторы: Оксман, Фишкин, Хвощев

МПК: B23B 25/06

Метки: вала, вращении, параметров, физико-химических

...проходит через под: держивающий подшипниковый узел 19, соосный полому валу 1, и соединяется с прибором 4.Двигатель о установлен на раме 20,Устройство работает следующим образом.Полый вал 1 вместе с блоком датчиков 2 приводится во вращение приводным валом 5 электродвигателя 6 через систему зубчатых шестерен 11- 14. Входной конец 15 кабеля 3, связанный с блоком 2 датчиков измеряемых параметров и размещенный в полом валу 1 вдоль его оси, вращается с той же угловой скоростью, что и полый вал 1.Петлеобразно изогнутая средняя часть 17 кабеля 3, увлекаемая стяжкой 9, вращается в том же направлении, что и полый вал 1, с угловой скоростью в два раза меньше угловой13232 ВНИИПИ Заказ 2905/13 3скорости полого вала 1. В результате указанного...

Номер патента: 1320176

Опубликовано: 30.06.1987

Авторы: Грудиновкер, Загоруй, Идрисов, Коган, Корниль, Марголин, Овчинников, Пантелят, Санжаревский, Фишкин, Холодный, Чалый, Эпштейн

МПК: B01D 21/24, C02F 1/52

Метки: отстойник, радиальный

...115 яспс 5 лс 5 жен е 1 О;115 сборньеес отк 19Радиальный отстойник работает следующим обрядом.30 Здгрязненная вада по трубе 2 подводя и впускдм 3 поступает н ряспре 1111 литеп 1 ный желоб 9, а затем но выпускным пятрубкдм 10 - в камеру флокуляции, обрдзонднную цилиндрической 35 перегоролкой 5 и стенкой центральнойкдмеры 6. Открытая верхняя часть распределите:1 ьного желоба 9 позволяетзягря.1 Нн 1 ой ваде цоступдть В желоб1 осто 51 цнс 5 л рдГ 110 лс 5 женные в нижнеЙ .1 О с 1 дстц жс.;Обд В 1,1 Н 1 кны пятруб 1 си 10нрц 011 мес"Г;1 Г)м 15 рдще 1 Н 1 ц жлоГ 5(1 9 Г3 13201 каркасом 4 цилиндрической перегороди 5 равномерно направляют загрязненную воду со шламом в камеру флокуляции на лопасти 14. При попадании загрязненной воды на лопасти...

Номер патента: 1273090

Опубликовано: 30.11.1986

Авторы: Скворцов, Фишкин

МПК: A61B 17/58

Метки: аппарату, компрессионно-дистракционному, приставка

...кронштейна 1 к кольцу компрессионно-дистракционного аппарата, а другоедля соединения с корпусом 2 при помокни болта 3.Корпус 2 имеет отверстие 4, в котором расположен болт 3, связанный посредством резьбового соединения со съемным рычагом 5 с гайкой 6, причем оси болта 3 и рь 1 чага 5 взаимно перпендикулярны. В корпусе 2 закреплен фи ксируюгци й элемент 7, выпол ненный в виде стержня с лыской 8 и осевым отверстием 9.Устройство используют следующим образом, например, при лечении вколоченного перелома пяточной кости.С наружной поверхности пяточной области, после предварительной разметки на коже контуров костных отломкоа, во вронтальной плоскости через сместившийся отломок наружной части суставной фасетки проводят несколько спиц...

Номер патента: 1272384

Опубликовано: 23.11.1986

Авторы: Доронкина, Кузнецов, Трахинина, Фишкин

МПК: H01R 39/08

Метки: колец, контактных, узел

...с фазным ротором,5 Цель изобретения - повышение надежности работы узла контактных колец.На фиг. 1 изображен узел контактных колец, продольный разрез; на фиг, 2 - разрез А - А на фиг. 1. Контактные кольца 1 вместе с жестко закрепленными с ними контактными плошадками 2 насажены на изолированный вал 3, Вал выполнен с тремя продольными пазами по наружной цилиндрической поверхности для размещения токоведуших шин 4 (фиг. 2), которые припаиваются к контактным плошадкам контактных колец твердым припоем. На одном конце вала имеется фланец 5 с отверстиями для крепления узла контактных колец к валу двигате ля 6. Между контактными кольцами установлены тонкостенные зашитные цилиндры 7, предохраняющие токоведушие шины от шеточной пыли, и тем самым...

Номер патента: 1263297

Опубликовано: 15.10.1986

Авторы: Беличенко, Воронин, Ерохин, Идрисов, Пантелят, Паринов, Фишкин, Эпштейн

МПК: B01D 21/08, C02F 1/52

Метки: отстойник

...крупности реагенты-хлопьеобразователи), поступают в корпус 1 отстойника по подводящему трубопроводу 7, а затем в распределительную камеру 8, где классифицируются по крупности взвешенных веществ и распределяются в заданном соотношении в центральную камеру флокуляции 2, образованную центральной 5 1 О 15 20 25 30 35 40 45 50 перегородкой, и в периферические камеры флокуляции 3 и 4, образованные соответственно концентричными перегородками 5 и 6. При этом в центральную камеру флокуляции 2 подводится постоянный расход воды, который обеспечивает постоянные скорости перемешивания, способствующие интенсификации (эффективности) очистки сточных вод, Регулировка расхода сточных вод, поступающих в центральную камеру флокуляции 2, осуществляется...

Номер патента: 1219051

Опубликовано: 23.03.1986

Авторы: Минович, Фишкин

МПК: A61B 5/10

Метки: исследования, стоп, фотометрического

...имеется щелевидное окносо шторкой, позволяющее осветить сни-,зу опорную плоскость; с помощью системы трех верхних зеркал 8 на нижнеезеркало 9 проецируются изображениянаружных и задних отделов стоп обследуемого на фоне масштабных се-ток,а также контуры нагружаемых отделовстоп; фотоаппарат 10 располагаетсяна невысоком штативе перед нижнимзеркалом или же может быть вынесенвперед на специальном кронштейне.Устройство для фотометрическогоисследования стоп работает следующимобразом. Обследуемый встает босыми ногами на коврик.из поролона, смоченный водой, затем - на опорную плоскость 3 устройства. Опорная плоскость находится на высоте 40 см от пола, поэтому лестницы для поднятия на нее не требуется. В области контакта увлаж 5 10 15 20...

Номер патента: 514539

Опубликовано: 07.03.1986

Авторы: Ашихмин, Поплаухин, Постников, Фишкин, Черноморский

МПК: H02K 3/22, H02K 9/19

Метки: гидравлического, обмотки, соединения, стержней, узел, электрического, электрической

...повмвения надежности узла нри одновременном сокращении его габаритов в предлагаемом узле перегород ка снабжена. двумя герметизирующнми слоями, один из которых размещен меж" ду торцами снлошнцх проводников и обращенной к ним поверхностью перегородки, а другой " на обращенной к штудеру поверхности пера ородки,. при . йем полые проводники выведены к шту" деру через индивидуальные окна в перегородке.На чертеже дане конструктивная схема описываемого узла.Наконечник 1 имеет внутри камеры поперечную перегородку 2, в которой выполнены отверетня 3, по форме н расположению соответствующие полым проводниками Ф стержня. Стержень спаян с наконечником в положении, при котором сплоюаце проводники 5 доходят до перегородки 2, а высту" лающие...

Номер патента: 1201008

Опубликовано: 30.12.1985

Авторы: Елишевич, Зимен, Морозов, Паргамонов, Фишкин, Яланский

МПК: B21B 31/32

Метки: зазора, клети, межвалкового, прокатной

...3 гидроуравновешивания представляет собой грузовой аккумуляторс постоянным давлением жидкости,равным 100 кгс/см , При положительхном перед прокаткой полосы зазоремежду рабочими валками на выходахдатчика 20 и 21, а следовательно,и на обоих входах блока 9 управления сигналы отсутствуют, При отсутствии сигналов на этих входахблока 19 сигнал не формируется ина управляющем входе запорного клапана 14 сигнала нет, Управляемыйзапорный клапан 14 открыт, следовательно предлагаемое устройствоработает так же, как и известноеустройство,Давление жидкости, создаваемоерегулируемым источником 8, передается по напорной гидромагистрали7 в цилиндры 1 и через вход 11 ивыход 15 гидравлического распределителя 9 - в цилиндры 2. Общеемаксимальное усилие...

Номер патента: 1200934

Опубликовано: 30.12.1985

Авторы: Корниль, Санжаревский, Фишкин, Чапля, Эпштейн

МПК: B01D 21/00, B04C 5/103

Метки: отстойник

...перемещения. Внутри обечайки 5 помещен узел 11 рассредоточенного впуска воды, который может быть выполнен в виде тора со щелью либо в виде нескольких сопел, подключенных к кольцевому коллектору. Рассекатель 2 расположен в нижней конической части корпуса 1 и представляет собой радиальные перегородки, например, треугольной формы или в виде лопаток.Над отстойником установлен грейферный кран 13. Для отсоса газа из лотка предусмотрен вентилятор 14.Отстойник работает следующим образом.Исходная жи кость поступает в корпус 135 по тангенциально у патрубку 2. В зазоре между корпусом 1 и обечайкой 5 происходит выпадение крупных частиц и части мелкой фракции. Вода поднимается, через окна в разделительной стенке 4 поступает в ради альные лотки 8...

Номер патента: 1183151

Опубликовано: 07.10.1985

Авторы: Музыкина, Фишкин, Эпштейн

МПК: B01D 35/12, B01D 36/04

Метки: воды

...средством для регенерации, состоящим из кольцевого желоба 10 и прикрепленного к трубе 11 с отверстиями 12. Вода к промывному приспособлению подводится по трубе 13 Средство приводится во вращение приводным валом 14, который одно- З 0 , временно вращает скребковую ферму 15 для удаления осадка. В нижней части корпуса расположен патрубок 16 для отвода осадка. На выходе из камеры сбора чистой воды установлен шибер 35 (или задвижки) 17 для регулирования уровня. Кольцевой желоб крепится к валу 14 кронштейном 18Устройство .работает следующим образом. 40Вода, содержащая загрязнения, поступает в корпус 1 по патрубку 2, Крупные частицы загрязнений выпадают на дно камеры предварительной очистки. Вода с невыпавшими загрязнениями 45...

Номер патента: 1173490

Опубликовано: 15.08.1985

Авторы: Доронкина, Кузнецов, Трахинина, Фишкин

МПК: H02K 1/26

Метки: асинхронного, двигателя, ротор

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Цель изобретения - повышение точности балансировки,На чертеже изображено размещение балансировочного груза в продольных 1 О канавках ротора. Ротор асинхронного двигателя содержит шихтованный магнитопровод 1, обмотку 2, расположенную в пазах 15 магнитопровода и закрепленную клиньями 3. В магнитопроводе 1 выполне-. ны в пазах между клиньями 3 и внешней поверхностью ротора продольные канавки 4 для размещения балансиро- щ вочных грузов 5, Балансировочные грузы 5 снабжены изоляцией 6 боковых сторон, выполненной в виде прессованных уголков из стеклолакоткани. Балансировочные грузы 5...

Номер патента: 1168829

Опубликовано: 23.07.1985

Авторы: Житянный, Малышев, Найденко, Фишкин

МПК: G01N 21/09

Метки: веществ, взвешенных, жидкости, концентрации, потоке

...поперечного сечения патрубка 25для подачи анализируемой жидкости,на фиг.З - то же, от соотношенияплощади поперечного сечения патрубкадля выхода анализируемой жидкости кплощади поперечного сечения патрубка для подачи анализируемой жидкости,на фиг.4 - то же, от концентрации.взвешенных веществ при различных соотношениях площадей поперечного сечения патрубков для подачи защитнойсреды к площадям поперечного сеченияпатрубков для подачи и выхода анализируемой жидкости.Устройство содержит оптическуюпроточную камеру 1 с патрубком 2 дляподачи анализируемой жидкости, в ко- фторой патрубок выполнен в виде эжектора 3, патрубок выхода 4 анализируемой жидкости, патрубки 5 одинаковогосечения для подачи чистой воды, расположенные по одну сторону...

Номер патента: 1168228

Опубликовано: 23.07.1985

Авторы: Дудинов, Фишкин

МПК: A61B 17/56

Метки: бедра, головки, детей, тенодеза

...Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к способам оперативного ортопедического лечения, преимущественно при врожденном выви,хе бедра у детей.Цель изобретения " снижение травматичности операции и ее упрощение.П р и м е р. Больной 0,10 месяцев, диагноз: врожденный вывих левого бедра, история болезни В 2262.Диагноз установлен в возрасте 3-х 1 О месяцев, Проводилось консервативное лечение на отводящей шине, затем методом отведения с функциональным вытяжением - без эффекта.На рентгенограмме истинный шеечно 15 диафизарный угол 130 угол антеверозии шейки бедра 40.Произведена операция-открытое вправление левого бедра внутренним доступом, теноз головки бедра круг б...

Номер патента: 411703

Опубликовано: 23.06.1985

Авторы: Антипин, Банников, Вагин, Лемберский, Попов, Тягин, Фишкин

МПК: B01J 2/02

Метки: жидкости, капель, образования

...грануляционной башни, содержащее корпусс патрубком для подачи в него расплава и перфорированным днищем,Однако в таком устройстве невозможно достигнуть равномерного дробления струй расплава на капли,вследствие чего готовый продуктявляется неоднородным по размерамполучаемых гранул. 20Предлагаемое устройство отличается тем, что оно снабжено лазером и вращающимся вокруг вертикальной оси отражателем лазерного луча,установленным под днищем, В результате этого достигается более эффективное и четкое дробление струй расплава непосредственно под самымдном камеры, а вследствие этого -более интенсивное каплеобразованиеи более равномерный гранулометрический состау готового продукта.На черТеже показано описываемоеустройство;Устройство содержит...

Номер патента: 1158218

Опубликовано: 30.05.1985

Авторы: Крымов, Лавренко, Пешков, Фишкин

МПК: B01F 7/04

Метки: действия, непрерывного, смеситель

...патрубком 3 для ввода жидких,компонентов и патрубком 4 для выгрузки готовой смеси.Внутри корпуса 1, образующего смесительную камеру, расположен вал 5,снабженный в зоне загрузки сыпучихкомпонентов шнеком 6, а в зонахввода жидких компонентов, перемешивания и выгрузки готовой смеси - лопатками 7 периферийного смешиванияи лопатками 8 внутреннего смешивания.Лопатки 7 закреплены на валу 5с помощью радиальных фиксаторов 9,а лопатки 8 - с помощью фиксато 30ров 10, при этом оси фиксаторов 9и 10 взаимно перпендикулярныРабочие поверхности лопаток 7наклонеиы к оси их крепления подуглом А= 30-45Угол между проекциями лопатокпериферийного 7 и внутреннего 8 смешивания на плоскость, перпендикулярнную оси из крепления, и осью вала .составляет ф =...

Номер патента: 1124934

Опубликовано: 23.11.1984

Автор: Фишкин

МПК: A61B 17/66

Метки: кости, лечения, переломов, пяточной

...планки, в которыхразмещена с возможностью продольногоперемещения другая дуга, причем резьбовые стержни закреплены перпендикулярноизогнутой дуге и снабжены зажимами,штанги расположены вдоль бранш другойдуги, а их выступающие концы установлены в зажимах.На фиг. 1 изображено устройство длялечения переломов пяточной кости, аксонометрия; на фиг. 2 - устройство, установленное на стопе, боковая проекция.Предлагаемое устройство (фиг. 1) состоит из двух дуг 1 и 2, К одной дуге 1 осяВНИИПИ Заказ 832 /3 Филиал ППП Патент, г Тираж 687 Подписно Ужгород, ул. Проектна Изобретение относится к медицинской технике, а именно к травматологии и ортопедии.Известно устройство для лечения переломов пяточной кости, содержащее две дуги с оканчатыми...

Номер патента: 1082492

Опубликовано: 30.03.1984

Авторы: Гущин, Зорин, Оксман, Фишкин, Цимаркина

МПК: B04B 5/02

Метки: крови, разделения, центрифуга

...относительностенки корпуса, снижающее эффективность разделения, что объясняетсяинерционностью подаваемой в ротор ТИщвода крови и отвода разделенных фракций3 3.Недостатком известного устройста является низкая эффективность разделения, что объясняется инерционностью подаваемой в ротор крови.Цель изобретения - улучшение качества разделения крови.Указанная цель достигается тем, что в центрйруге для разделения крови, содержащей цилиндрический корпус с крышкой, установленную внутри корпуса цилиндрическую вставку, образующую с последним, рабочую камеру, расширенную в верхней части и имеющую в донной части отверстия для подвода крови, и устройство для подвода крови и отвода разделенных фракций, вставка снабжена расположенным над отверстиями...

Номер патента: 1063531

Опубликовано: 30.12.1983

Авторы: Иванов, Крысанов, Репнев, Санто, Серебряков, Табуринский, Фишкин, Холоденко

МПК: B22C 15/24

Метки: вдувная, головка, машин, пескодувных

...2 с фланцем 3 для подвода сжатого воздуха к голловке.В верхней части корпуса между крыш ками 4 и 5 расположен вдувной клапан 6,а внутри рабочего резервуара 1 установлена гильза 7, в стенках которой выполнены равномерно расположенные отверстия. К нижнему фланцу 8 корпуса прикреплена насадка 9, вводимая в полость пресс-формы 1 О 25 при вдуве в нее смеси.Для закрывания загрузочного окна 1гильзы 7 после загрузки ее смесью служит крышка 12, приводимая в действие механизмом 13, расположенным над рабочим резервуаром 1. В верхней части головки закрепЗ 0 леи выхлопной клапан 14, Над вдувным клапаном 6 расположена полость 15, а в выхлопном клапане 14 - полость 16. В крышке 5 равномерно по окружности выполнены отверстия 17 и кольцевой канал 18,...

Номер патента: 1056367

Опубликовано: 23.11.1983

Авторы: Адаменко, Грюнвальд, Масленников, Постников, Сахар, Фишкин, Шамин

МПК: H02K 1/28

Метки: вертикального, гидрогенератора, ротор

...фиг. 2 - вид А нафиг, 1.55Остов ротора 1 на наружных концахспиц 2 имеет приварные клиновые полосы 3. Промежуточные вставки 4 распопо 2жены между ободом 5 и клиновыми полосами 3 и жестко закреплены на ободе, . например путем приварки. Возможно закрепление вставок на ободе и другим известным способом. Поверхность 6 клиновой полосы 3 и сопрягаемая с ней поверхность 7 вставки выполнены ступенчатыми в аксиальном направлении с равномерным расположением ступеней по высоте. В данном случае на вставке и клиновой полосе имеется по две равномерно расположенных по высоте ступени, хотя возможно и большее их число. Радиальное расстояние от оси 8 вращения ротора до поверхностей 6 и 7 больше у ступеней расположенных выше, при этом разница радиальных...

Номер патента: 1035500

Опубликовано: 15.08.1983

Авторы: Исаков, Фастрицкий, Фишкин, Флоринский, Чечулин, Явно

МПК: G01N 27/82

Метки: дефектоскопу, сканирующее
