Бродин

Номер патента: 1801603

Опубликовано: 15.03.1993

Авторы: Бродин, Гудымов, Кузьмин, Лаврухин, Родионов, Штинов

МПК: B05B 1/14, B05B 1/26

Метки: жидкости, разбрызгивания

...разбрызгивающих тарелок по разные стороны корпуса 1, Торцы бортов разбрызгивающих тарелок 3 и 4 выполнены в форме полукруга.Устройство работает следующим зом, По патрубку 2 осуществляют и 5 В 05 В 1/14, 1/26(54) УСТРОИСТВО ДЛЯ РАЗБРЫЗГИВАНИЯ ЖИДКОСТИ(57) Использование: для разбрызгивания воды в безнасадочных градирнях. Сущность изобретения: в устройстве для разбрызгивания жидкости торцы бортов разбрызгивающих тарелок выполнены в форме полукруга. Водораспределительный корпус 1 снабжен плитой 7 для крепления разбрызгивающих тарелок по разные стороны корпуса 1. Сопла 5, 6 смонтированы на корпусе 1 устройства с противоположных его сторон. 3 ил. жидкости в корпус 1, которая истекает черезсопла 5 и 6 на отражатели, Пройдя по отражателям в...

Номер патента: 1728585

Опубликовано: 23.04.1992

Авторы: Бродин, Гудымов

МПК: F23D 14/06

Метки: газовая, горелка, инжекционная, неполного, предварительного, смешения

...в продуктах сгорания.Для достижения указанной цели в инжекционной азовой горелке неполногопредварительного смешения согласно изобретению к выходному торцу инжектора дополнительно прикреплена труба,расположенная в воздушном коробе с кольцевым зазором, а обтекатель укреплен внутри указанной трубы с образованиемкольцевого зазора,На чертеже представлена горелка, продольный разрез. Горелка содержит инжектор 1 с газовым соплом 2 и регулятором 3 расхода воздуха на входе, воздушный цилиндрический короб 4 с регулятором 5 расхода воздуха на входе, обтекатель 6 выпукловогнутой формы, установленный по оси горелки выпуклостью навстречу потоку и укрепленный внутри трубы 7, например с помощью ребер 8. При этом обтекатель 6 расположен в воздушном...

Номер патента: 1695046

Опубликовано: 30.11.1991

Авторы: Бродин, Гудымов, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...При этом создается гаэовоздушная смесь при коэффициенте избытка воздуха 2-3, что значительно ниже нижней границывоспламенения и благодаря чему исключается проскок пламени внутрь горелки,Часть газа, пройдя по радиальным отводам 6, истекает через тангенциальные сопла 7, образуя у стенки амбразуры 10 5 горючую газовоздушную смесь, которая, сгорая у поверхности амбразуры с высокими температурами, обеспечивает стабильность работы горелки и поджигание выходящей иэ корпуса 1 обедненной газо воздушной смеси, которая сгорает при низких температурах, что не влечет за собой ,образования большого количества окислов азота.Основная часть газа, пройдя по газо подводящей трубе 9, истекает из насадка 8 и сгорает в потоке продуктов сгорания газо-...

Номер патента: 1666869

Опубликовано: 30.07.1991

Авторы: Бродин, Гудымов, Охотский, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...за плоский диьк 7, перегородка 14 выполнена в виде обечайки и соединена с диском 7, в отверстиях 9 отсутствуют выпускные трубки 16, а в диске 7 выполнены дополнительные отверстия 17,Горелка работает следующим образом.Через сопло 4 осуществляют подачу горючего газа с азотсодержащими соединениями. Газ подсасывает первичный воздуха в инжектор 5, образуя первичную газовоэ 5 10 15 20 25 30 35 40 45 50 55 душную смесь с а= 0,6-0,7, В цилиндрическом выходном участке 6 скоростной напор преобразуется в статический, Через выпускные трубки 16 первичная смесь поступает в кольцевое пространство между корпусом 1 и узлом 11, проходит лопаточный завихритель 15 и поступает в амбразуру, где сгорает с выделением свободного азота из азотсодержащих...

Номер патента: 1638465

Опубликовано: 30.03.1991

Авторы: Бродин, Гудымов, Родионов

МПК: F23D 14/04

Метки: горелочное

...центральной трубы 5, проходит по ней и распределяется по радиальным патрубкам 7, иэ которых по выпускным трубкам 9 поступает в амбразуру горелочного устройства. Часть смеси выходит из выпускных трубок 17, Через отверстия 12 другая часть газовоздушной смеси поступает в кольцевой зазор между корпусом 1 и трубой 5, подсасывая при этом воздух из регулятора 2 расхода.Иэ корпуса 1 гаэовоздушнэя. смесь поступает в патрубки 3, из которых по отверстиям 4 истекает в амбразуру горелочного устройства, Поскольку эта смесь богата воздухом, то онэ возгорается на очень неболь 5 10 15 20 25 30 35 40 45 диск 10 с отверстиями 11 и 12, инжектор 13 с выходным участком 14 и газовым соплом 15. В заглушке 6 выполнены отверстия, в которых установлены выпускные...

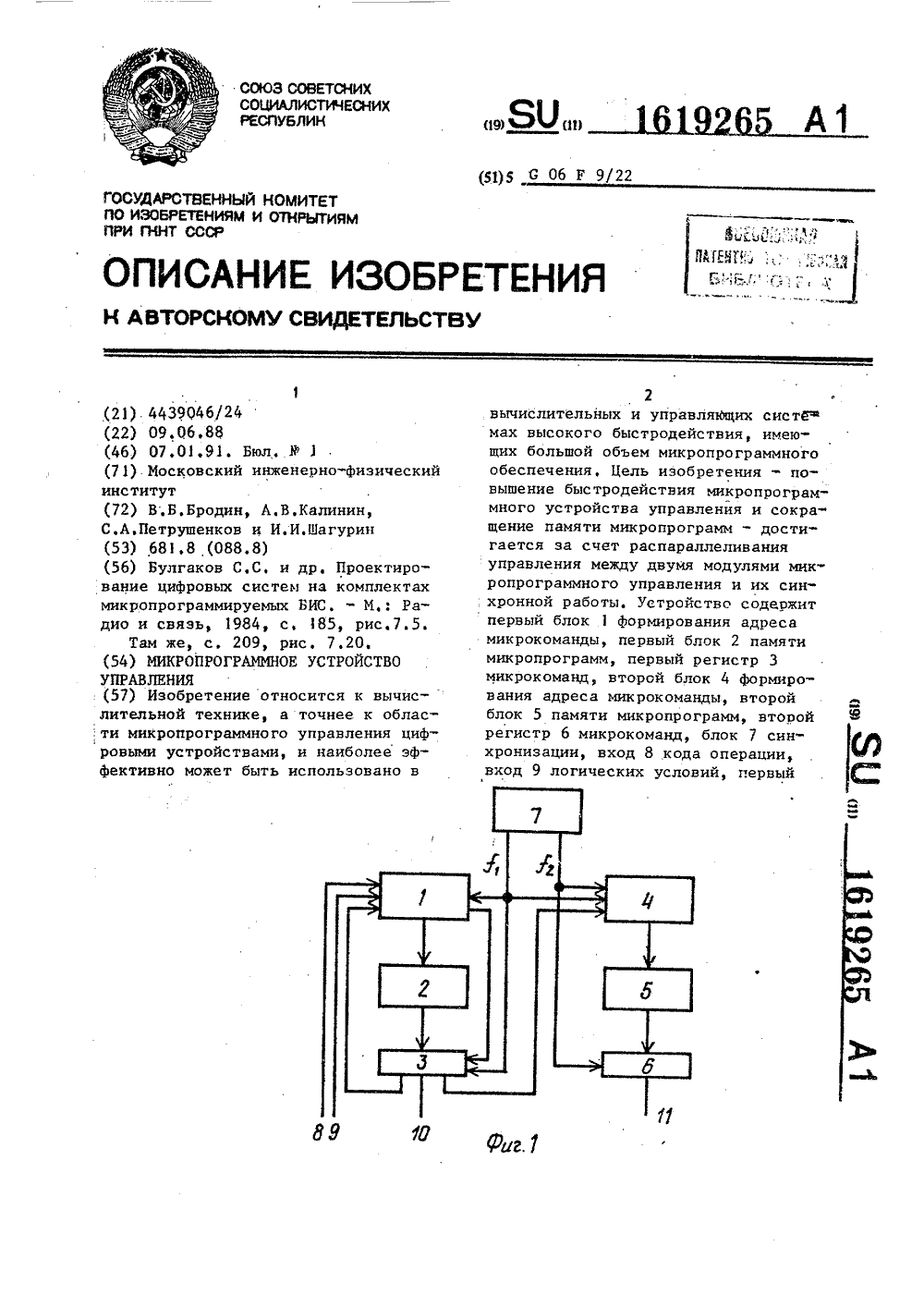

Номер патента: 1619265

Опубликовано: 07.01.1991

Авторы: Бродин, Калинин, Петрушенков, Шагурин

МПК: G06F 9/22

Метки: микропрограммное

...микрокоманда управления представляет собой совокупность разрядов гервого регистра 3 микро- команд и второго ренистра 6 микро- команд, а код управления является совокупностью значений разрядов второго поля первого регистра 3 микро- команд и выходов второгорегистра 6 микрокоманд. Смена адреса на выходе первого блока 1 формирования адреса микрокоманды происходит с частотой й, на выходе второго блока 4 формирования адреса микрокоманды с частотой Г 1, Например, при Г/Г, = 2 реализация блоков 1, 4, 7 для данного случая показана на фиг.2-4.В первом регистре 3 микрокоманд информация меняется по четным тактам, начиная с нулевого, а во втором регистре 6 микрокоманд информация меняется в каждом такте, Работа устройства управления определяется...

Номер патента: 1603145

Опубликовано: 30.10.1990

Авторы: Берсенас, Бродин, Гудымов, Каминскас, Мудренко

МПК: F23Q 9/00

Метки: горелка, пилотная

...отбросных газов.Целью изобретения является повышение эксплуатационной надежности.На чертеже представлена горелка.Пилотная горелка содержит воздухоподающий корпус 1 с завихрителем 2 и газовую трубу 3, установленную в корпусе 1 с 10 о бр азова нием кольцевого зазора. Кроме того, пилотная горелка содержит завихритель 4, установленный в газовой трубе 3, трубку 5 раннего зажигания и стабилизирующий насадок 6, укрепленный на срезе корпуса 1 и 15 выполненный в виде усеченного конуса, при этом завихрители 4 и 2 расположены на срезах газовой трубы 3 и корпуса 1.При работе пилотной горелки воздух, проходя в зазоре между корпусом 1 и газовой трубой 3, закручивается в завихрителе 2 20 и настилается на стабилизирующий насадок 6, Поверх воздуха...

Номер патента: 1601462

Опубликовано: 23.10.1990

Авторы: Бродин, Гудымов, Любенков, Мизюк, Родионов, Шаповал

МПК: F23L 15/02

Метки: котельная

...воздухоподогревателя 1, где его охлаждают и затем направляют в атмосферу. При этом в газовом отсеке 2 регенеративного вращающегося воздухоподогревателя 1 создается разрежение, соответствующее данному режиму работы дымососа 8.Основной забор воздуха осуществляютчерез всасывающий патрубок 11 и инжектор и подают в воздушный отсек 3 регенеративного вращающегося воздухоподогревателя 1,где его нагревают н далее через тракт 5 нагнетателем 1 О подают в котел 6. Прн этом для корректировки температуры воздуха перед нагнетателем 10 часть воздуха забирают непосредственно из атмосферы и через регулирующий клапан 13 и воздуховод 12 подают в тракт 5. Для выравнивания давления в газовом 2 и воздушном 3 отсеках регенеративного...

Номер патента: 1560912

Опубликовано: 30.04.1990

Авторы: Бродин, Гудымов, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...истекает через отверстия 6,одсасывая бедную газовоздушную смесьле;,;ез окна 15 внутрь пространства,ограниченного выпускными трубами 7и оеГорелка выполняется та ким обра зом,цто по центру горелки истекает газовоздушная смесь с М = 0,2-0,3, промежуточный кольцевой поток имеет.М= 0,5-0,2 и наружный а= 1,8 "2.П р и м е р, В камеру 10 поступает природный газ в колицестве 100 нм/чпод давлением 0,832 ати. На шести патрубках 11 уста новлено шесть сопел 12диаметром 2,7 мм, церез них истекает52,56 нм /ц природного газа, который подсасывает 1100 нм/ч атмосфер"аного воздуха при 20 С, образуя газовоздушную смесь с М= 2, О. Из сопла13 истекает ч 7,33 нм /ц природногогаза, который подсасывает через окна11 в инжектор 3 148,3 нм /ц оедойгазовоздушной...

Номер патента: 1506277

Опубликовано: 07.09.1989

Авторы: Бродин, Вощинский

МПК: G01F 1/12

Метки: газа, газонаполненный, количества, корректоров, чувствительный, элемент

...является расширение диапазона коррекции.На чертеже изображена схема предлагаемого газонаполненного чувстви-тельного элемента для корректора количества газа,Газонаполненный чувствительныйэлемент состоит из герметичного цельнотянутого сильфона 1, заполненногоэталонным газом 2, торцы сильфона 1 15герметично соединены с подвижнымднищем 3 и неподвижным днищем 4, последнее жестко соединено с упором 5через полый цилиндр 6. Подвижное днище 3 соединено с тягой 7, передающей 20движение счетно-интегрирующему механизму корректора (не показан), В межгофровом пространстве сильфона 1 ус"тановлены клинообразные фторопластовые кольца 8, и пространство между сильфоном 1 и днищем 4 заполненожидкостью 9. Клапан 1 О служит длязаполнения сильфона 1 эталонным...

Номер патента: 1483170

Опубликовано: 30.05.1989

Авторы: Аксинавичюс, Бродин, Гайжаускас, Гудымов, Жебрак, Плужников, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...инжектора корпуса 1 выбирается таковым, что движущийся внутринего поток имеет= 1,85-2,2, Соотношения между диаметрами раструбов1:1 и 12 с выходящим диаметром выходного участка 2 выбираются так, чтовсе потоки имеют одинаковую скоростьна выходе. Шайбы 9 и 19 служат длягашения скоростного напора центральных потоков. Таким образом, горелкаимеет на выходе три концентричныхпотока одинаковой скорости и разныхконцентраций,П,р и м е р, Из сопла 4 диаметром9 мм поступает природный газ с малымсодержанием высших углеводородов,Давление перед соплом 4 поддерживается 0,832 ати, расход газа составляет при этом 100 нмз/ч, Природныйгаз подсасывает воздух в количестве1000 нм /ч через регулятор 3 воздуха.3Входной торец делителя 7 диаметром 15 мм...

Номер патента: 1467322

Опубликовано: 23.03.1989

Авторы: Бродин, Гудымов, Любенков, Мизюк, Родионов, Шаповал

МПК: F23D 17/00

Метки: горелочное

...1 ель 9, размещенный в торцовом эазо 1 е 3, решетку 10 с отверстиями 11, ерез которые с кольцевыми зазорами ыведены газовыдающие трубки 7 и 8амбразуру 12. При этом, газовый коллектор 5 размещен соосно в коллекторе 6, а трубки 7 выведены чеез полость коллектора 6 в его газо 10о,ьдающие трубки 8.Горелочное устройство работает Следующим образом. 30Первичный Воздух проходит по зазору 2 между корпусом 1 и обечайкой 4, распределяется с помощью решет. кй 10 и выходит в амбразуру 12,Вторичный воздух проходя через зфвихритель 9, установленный в торцо вом зазоре 3, закручивается им и выходит из обечайки 4 в амбразуру 12. В коллектор 5 осуществляют подачу вЫсококалорийного, а в коллектор 6 -ниэкокалорийного газов . Высококалорийный гаэ...

Номер патента: 1467315

Опубликовано: 23.03.1989

Авторы: Бродин, Гудымов, Осняч, Родионов

МПК: F23C 11/00

Метки: высокои, низкореакционного, сжигания, совместного, топлива

...Струю вторичного воздуха закручивают и подают по центру,струю первичного воздуха закручиваювокруг первой струи, а потоки топлива параллельно вводят в струю первичного воздуха. Поток высокореакционного топлива подают внутри потока низкореакционного топлива.1 з.п. ф-лы, 4 ил. В варианте исполнения устройствавысоко- и низкореакционные газы, выходящие концентричными потоками изканалов 5 и 4, перемешиваются счастью первичного воздуха и зажигаются рециркулирующими в амбразурепродуктами сгорания. По каналу 2подают закрученный поток вторичноговоздуха, обеспечивающий быстрое иинтенсивное перемешивание и горениесмеси, что приводит к короткому жесткому факелу,П р и м е р. По каналу 4 подаютнизкокалорийный газ в количестве до000 нм/ч, а по...

Номер патента: 1434268

Опубликовано: 30.10.1988

Авторы: Бродин, Селепей, Середюк

МПК: G01F 25/00

Метки: внутренние, газа, генератора, зазоры, перетока, поверочной, расхода, установки

...началанаполнения емкости известного объема,а - эмпирический коэффициент,зависящий от геометрическихразмеров генератора расходаи измерительной камеры,Ь - эмпирический коэ 44 ициент,зависящий от закона изменения состояния газа, по которому происходит наполнениеемкости известного объема.Теоретическую кривую изменения давления(2) в емкости известного объема получают аналитическим путем на основе уравнения Иецделеева-Клайпероца по известным значениям объема емкости и объема измерительной камеры генератора.Далее по известным уравнениям (1) и (2) и с учетом уравнений(5) где п-; -- соответственно значения производных теоретически и экспериментально полученных для требуемого перепада давления Д Р ца генераторе расхода определяют количество...

Номер патента: 1384883

Опубликовано: 30.03.1988

Авторы: Аксинавичюс, Бродин, Гайжаускас, Гедвилас, Гудымов, Патамсис-Кестутис, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...смесей на выходе из центральной трубы 7, на выходе из зазора между центральной трубой 7 и обечайкой 14, на выходе из зазора между обечайкой 14 и кожухом 15 поддерживаются равными между собой.При работе горелки в обоих вариантах создают центральный и периферийный потоки газовоэдушной смеси путем разделения общей газовоздушной струи и подсосом периферийным потоком вторичного воздуха, причем в центральном потоке поддерживают коэффициент избытка воздуха Ы =0,2-0,3, а в периферийном И =0,5-0,6, периферийный поток делят на внутренний и внешний и внешним периферийным потоком подсасывают третичный воздух до коэффициента избытка воздуха Ы =1,85-2,0 на выходе в горелочную амбразуру и получают три концентричных потока газа с различным...

Номер патента: 1315730

Опубликовано: 07.06.1987

Авторы: Берсенас, Бродин, Гудымов, Каминскас, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...лепестковым языком 5, расположенным по спирали улитки. При этом угол от плоскости, проходящей через максимальный радиус улитки до конца языка, имеет значение(3-5)ЬКгде К - максимальный радиус улитки;Ь " ширина улитки.Смеситель 1 прикреплен с одной стороны к боковой поверхности улиточного эавихрителя 4, подключенного к горелочному камню 6. Горелка содержит также патрубок 7 подвода газовоздушной смеси с зазором, к которому размещен дисковый отражатель 8, прикрепленный с помощью осевого штифта 9 к улиточному эавихрителю 4.Горелка работает следующим образом.В гаэоподающую трубу 2 подается природный газ, который, истекая с большой скоростью иэ сопла 3, подсасывает воздух внутрь смесителя 1, иэ которого газовоэдушная смесь поступает на...

Номер патента: 1307157

Опубликовано: 30.04.1987

Авторы: Алексеев, Бродин, Гудымов, Зимогляд, Родионов, Семенов, Семериков

МПК: F23D 17/00

Метки: горелочное

...и отбросного газа, соединяющие патрубки 7 и 8 с газовыми коллекторами 5 и 6. Радиальные трубки 9 и 10 снабжены стабилизирующими ребрами 11. С помощью установочного Фланца 3 горелочное устройство крепится к металлической обшивке 12 керамической амбразуры 13. Коллекторы 5 и 6 снабжены подводящими патрубками 14 и 15. По оси внутренней трубы 5 установлена пилотная горелка 16 для поддержания устойчивости факела.Горелочное устройство работает следующим образом.По улиточному завихрителю 2 поступает воздух, который распределяется 45 равномерно по окружности и разделяется на два потока: первичный, который проходит между корпусом 1 и обечайкой 4, и вторичный - между обечайкой 4 и коллектором 6 и поступает в 50 амбразуру 13. По пилотной...

Номер патента: 1307156

Опубликовано: 30.04.1987

Авторы: Бродин, Вакуленко, Гудымов, Нестеркин, Родионов, Селицкий, Семенов, Ткачев, Яковлев

МПК: F23D 14/04

Метки: горелка, инжекционная

...промышленностидля сжигания отбросных горючих газовсовместно с природным газом, например, в трубчатых печах паровой конверсии природного газа большой мощ-,ности.Целью изобретения является повышение экономичности путем обеспечения одновременного сжигания двух газов различного состава.На чертеже представлена инжекционная горелка, продольный разрез.Горелка содержит корпус 1 с конФфуэорным выходным участком 2, воздушную заслонку 3 корпуса 1, центральнуютрубу 4 с воздушной заслонкой, выполненной в виде шайбы 5, газовый коллектор 6 с выпускными газовыми соплами 7, размещенными вокруг центральной трубы 4, входное сопло 8, патрубки 9 и 10 подвода газа во входноесопло 8, и газовый коллектор б. Центральная труба 5 проходит через газо.вый...

Номер патента: 1288447

Опубликовано: 07.02.1987

Авторы: Бродин, Гудымов, Кожемекайтис, Миляускас, Родионов, Семенов, Сирвидис, Федотов, Юцис

МПК: F23D 14/04

Метки: горелка, инжекционная, работы

...потоков затягивается,а максимальная температура факелападает, что приводит к снижению содержания окислов азота в продуктах15сгорания.Для поддержания режима с минимальным выходом окислов азота необходимо поддерживать коэффициент избытка воздуха в центральном потокео,= 0,2 " 0,3 и периферийном потоке о= 0,5 - 0,6,Величина д, определяется опасностью сажевыделения - при уменьшении возможно выпадение сажи, Причемнижний предел К,0,2 - для горючего газа с малым содержанием высших углеводородов; верхний предел М, = 0,3 - для газа с большимсодержанием высших углеводородов,Величина Мопределяется опасностьюпроскока пламени внутрь горелки.Причем нижний предел (С = 0,5 - длягаза, обогащенного водородом, верхний= 0,6 - для газа с...

Номер патента: 1213312

Опубликовано: 23.02.1986

Авторы: Бродин, Вислобоков, Гелажюс, Грейчюс, Гудымов, Прапестис, Родионов, Семенов, Федотов

МПК: F23D 17/00

Метки: горелочное

...патрубки 7 вывелецы через полость второго коллектора 8 в ггзо. выданшис патрубки 1 О последи го, С помоцьо устацовочцого флацце 11 горелоццое устройство крепится к металлической обшивке 12 керамической амбразуры 13,Горелоццое устройство работает следующим образом.Подаваемый в устройство воздух, закручиваясь с помощью улиточного завихрителя 2, делится ца лва потока. Один поток поступает в кольцевой зазор между обецайкой 3 и корпусом 1 (первичцый воздух), другой поток -- внутрь обсчайки 3 (вторичцый воздух). В газовый коллектор 8 через газо- подводяций патрубок 9 поступает отбросцой газ химического производства, который через газовылаюцие патрубки 10 подастся ца вхол амбразуры 13, гле перемешивается с первииыу Иозлухоу и быстро зеорсгс за...

Номер патента: 1200131

Опубликовано: 23.12.1985

Авторы: Бродин, Винничук, Еремин, Середюк, Ткаченко

МПК: G01F 25/00

Метки: внутреннего, газа, градуировки, колокола, колокольной, объема, расходоизмерительной, установки

...а такжевключает в себя электронно-циФровойизмеритель 14 контрольного объема ввиде электронно-циФрового счетчикаимпульсов, поступающих с фотоприемника 11, малоинерционный преобразователь 15 давления и средство оптимального распределения объема колокола, состоящее из электронного ключа 16, дифференциатора 17, инвертора18, схемы 19 сравнения, задатчика 20начала отсчета контрольного объемаи электронного реле 21 времени. Всостав установки входят генератор 22стабилизированных по частоте импульсов, средство стабилизации расходагаза, выполненное, например, в видеротационного преобразователя 23 расхода газа, кинематически связанного- с электродвигателем 24, частота вращения которого стабилизируется электронным блоком 25 и задается задатчиком...

Номер патента: 1182472

Опубликовано: 30.09.1985

Авторы: Борщ, Бродин, Лукомский, Семиошко

МПК: G02F 1/01

Метки: бистабильная, бистабильности, варианты, ее, оптическая, оптической, собственной, создания, ячейка

...профилем распределения интенсивности излучения, апертурного ограничения прошедшего нелинейную среду пучка, формирования из части его пучка излучения для оптической обратной связи, последующего увеличения выходной мощности лазера выше порогового значения самофокусировки или самодефокусировки в нелинейной среде и дальнейшего плавного уменьшения мощности 21. Наиболее близким к предлагаемой по технической сущности и достигаемому результату является бистабильная оптическая ячейка, содержащая последовательно установленные вдоль оптической оси нелинейный элемент и зеркало обратной связи 21К недостаткам известного способа можно отнести высокие затраты излучения пучка на создание бистабильного режима и низкий контраст переключения, а...

Номер патента: 1170284

Опубликовано: 30.07.1985

Авторы: Алексеенков, Бродин, Мелец, Середюк, Чеховский

МПК: G01F 25/00

Метки: газа, зазор, неуплотненного, перетока, поршня, расходомерной, трубопоршневой, установки

...имеющих возможностьлинейного перемещения внутри трубок 3поршня 4, измеритель разности временныхинтервалов 5 прохождения диска 1 и поршня4 мимо детекторов 6 и 7 и измеритель времени 8. При измерении перетока газа через зазор неуплотненного поршня 4 уплотненный диск перемещается внутри калиброванного участка измерительного трубопровода 9 совместно с поршнем 4, которыйвводится в измерительный трубопровод спомощью пускоприемных устройств 10 и 11,каждое из которых снабжено дросселирующим устройством 12 и задвижкой 13. Измеритель времени 8 предназначен для определения времени прохождения поршня междудетекторами 6 и 7 при определении воспроизводимых расходомерной установкой рас 30ходов газа,Устройство работает следующим образом.В...

Номер патента: 1135967

Опубликовано: 23.01.1985

Авторы: Бродин, Гудымов, Даут, Кенарский, Махлай, Ожегов, Родионов, Семенов, Целищев

МПК: F23D 17/00

Метки: горелочное

...чертеже изображено горелочноеустройство, продольный разрез,Устройство содержит корпус 1 с улиточным завихрителем 2 на входе, установленную в корпусе 1 с кольцевым зазором обечайку 3, размещенную по отношению к улиточному завихрителю 2 с торцовым зазором, коллектор 4 с газовыдающими патрубками 5. При этом газовыдающие патрубки 5 расположены в кольцевом зазоре между корпусом 1 и обечайкой 3.Корпус 1 прикреплен к топке 6 с помощью установочного фланца 7. Между топкой 6 и коллектором 4 дополнительно установлен35 40 45 50 55 1 О 15 20 25 30 второй коллектор 8 с газовыдающими патрубками 9, расположенными параллельно патрубкам 5 первого коллектора 4. Позицией 10 обозначена керамическая амбразура.Устройство работает следующим...

Номер патента: 1048326

Опубликовано: 15.10.1983

Авторы: Бродин, Колесник, Мелец, Середюк

МПК: G01F 25/00

Метки: газа, градуировки, поверки, расходомеров, ротационных, счетчиков

...и расходомеров газасостоит из колокола 1, погруженногов кольцевой резервуар 2 с жидкостью,питателя газа 3, трубопровод 4 и5 с вентилями 6 и 7, рамы 8 с установленными над ней редуктором 9 иэлектроприводом 10 вращения колокола и отсчетных приборов 11 для осуществления съема "на ходу" показанийиспытуемого прибора 12, Устройствосодержит средство сообщения затворнойжидкости окружной скорости относительно вертикальной оси колокола, выпол -ненный, например, в виде равномернорасположенных по высоте кольцевогорезервуара 2 напорных 13, 13 и приемных 15, 16 сопел, расположенных навнутренней и внешней стенках резервуара. Сопла 13-16 соединены с насосом 17 при помощи приемных 18 и напорных 19 трубопроводов.Во время поверки или градуировки...

Номер патента: 987399

Опубликовано: 07.01.1983

Авторы: Бродин, Винничук, Середюк

МПК: G01F 25/00

Метки: воспроизведения, газа, дискретно-динамическая, колокольная, расхода, точного

...виде электронноцифровогосчетчика импульсов, поступающих сфотоприемника 11,В состав установкивходит малоинерционный преобразователь давления, выполненный, например, н виде мембранного блока 15 сприпаянной заслонкой 16, перемещаемой между осветителем 17 и фотоприемником 18. Средство оптимальногораспределения объема колокола содержит формирователь сигналов началаотсчета, который и свою очередь содержит электронный ключ 19, дифференциатор 20, инвертор 21, схемусравнения 22, задатчик 23 началаотсчета контрольного объема и формирователь сигнала конца отсчетаконтрольного объема в виде электронного реле времени 24. Контрольная линейка 12 выполненаиэ светонепрозрачного материала сгоризонтальными щелями, которые нанесены в процессе градуировки...

Номер патента: 924518

Опубликовано: 30.04.1982

Авторы: Бродин, Селепей, Середюк

МПК: G01F 25/00

Метки: внутреннего, газа, градуировки, колокола, колокольной, объема, расходоизмерительной, установки

...процессе генерирования расхода, т.е.при опускании колокола.Давление под колоколом связано с его параметрами следующей зависимостьюГ+15где Г - вес колокола с уцетом действия архимедовой силы и весапротивовеса,5 - внутренняя площадь сеченияколокола на границе егопогружения в жидкость,приведенное сопротивлениеперемещению колоколаИмея в виду постоянство силывследствие неизменности веса колокола, а также возможность исключения влияния силы Г на результаты измерений, становится очевидной однозначная зависимость давления под колоколом от площади его поперечного сечения. Таким образом, записываемая измерителем давления кривая несет в себе информацию о меняющейся внутренней площади поперечного сечения колокола.Обрабатывая при расчетах участок...

Номер патента: 922521

Опубликовано: 23.04.1982

Авторы: Бродин, Праскова

МПК: G01F 25/00

Метки: колокольная, объемно-динамическая, расходоизмерительная

...колокольной объемно- динамической расходоизмерительной ус" тановке, содержащей погруженный в фО жидкость колокол, контактную линейку, цепь с противовесом, устройство термокомпенсации и устройство компенсации изменения давления под колоколом, устройство компенсации изменения дав ф пения выполнено в виде дополнительных грузов, локально размещенных на компенсационной цепи, причем вес гру.зов выбран в соответствии с условием поддержания постоянным соотношением ЗО - при непостоянной Г, где 6 - вес колокола, Г - площадь локального сечения колокола, а расстояния между грузами выбраны в соответствии с рас- Я стояниями между локальными отклонениями площади поперечного сечения колокола. На чертеже изображена предлагаемая колокольная...

Номер патента: 853398

Опубликовано: 07.08.1981

Авторы: Бродин, Праскова, Середюк, Чеховский

МПК: G01F 11/02

Метки: газовыймерник, колокольный, образцовый

...ограничителями контрольного объема контактной линейки,кинематически связанными через редуктор 5 с реверсивным двигателем б.Задающая расход заслонка 7 размезеина в выходном трубопроводе 8 установки и находится на одном валу с сельсином-преобразователем 9. Сельсинприемник 10 трехфазный обмоткой подключен к трехфазной обмотке сельсинапреобразователя 9, а обмоткой возбуждения - к входу электронного усилителя 11, выходной сигнал которогоуправляет реверсивным двиГателем б,кинематически связанным для обеспечения отрицательной обратной связи ссельсином-приемником 10. Отсчетноеустройство мерника в виде осветителя12 и фотоприемника 13 расположено наподвижном кронштейне 14, соединенномкинематически с реверсивным двигателем,Перед началом...

Номер патента: 847057

Опубликовано: 15.07.1981

Авторы: Билоус, Бродин, Праскова, Росада, Чеховский

МПК: G01F 25/00

Метки: воспро-изведения, газа, поршневая, расхода, точного

...дополнительное сужающееустройство 13 с подсоединенными к нему дву.мя дифманометрами-расходомерами 14 и 15.В качестве дифманометров-расходомеров могут быть применены устройства, которые 40обеспечивают измерение перепадов давления смалыми частотными искажениями. В импульсной линии дифманометра-расходомера 15 установлены переменное пневмосопротивление 16 ипневмоемкость 17, выполняющие роль фильтра 45низких частот. Выход дифманометра-расходомера 14 подключен к положительному входувычитаюшего устройства 18, а выход дифманометра-расходомера 15 - к отрицательному его входу, Сумматор подключен к одному 50из входов системы сбора и обработки измерительной информации.Установка работает следующим образом.В исходном состоянии поршень 2 находится в...
