Сигнализатор уровня сыпучих материалов

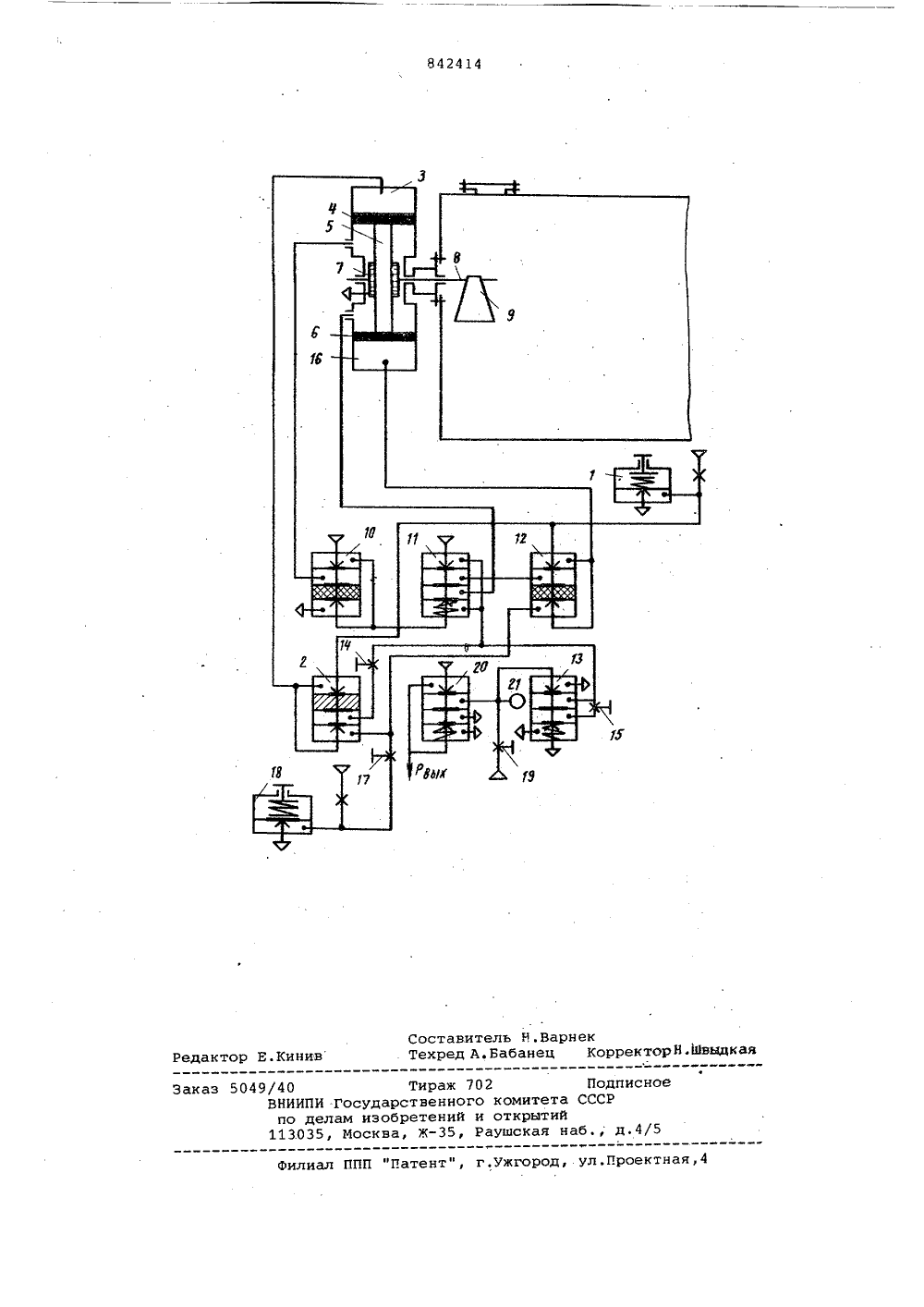

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 160879 (21) 2811264/18-10 С 01 Г 23/14 с присоединением заявки Мо Государственный комитет СССР по делам изобретений н открытий(72) Автор изобретения В.И.Гостев Куйбышевский филиал Московского научно-производственногообъединения по автоматизации нефтеперерабатывающейи нефтехимической промышленности Нефтехимавтоматика(71) Заявитель 54) СИГНАЛИЗАТОР УРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к измерению, и регулированию уровня сыпучих материалов в различных отраслях промышленности. 5По основному авт.св. 9 599164 известен сигналиэатор уровня сыпучих материалов, содержащий усгановленный в бункере чувствительный элемент в виде поворотной лопасти с пневмо приводом и схему управления, включающую один эадатчик давления, шесть трехмембранных пневмореле, четыре регулируемых дросселя и емкость 113 .15 Однако известный сигналиэатор имеет сравнительно узкий предел по регулированию усилия давления поворотной лопасти на контролируемый материал, а следовательно, и узкий предел 20 регулирования по объемному весу ,контролируемого материала, в связи с тем, что выходной сигнал задатчика давления в схеме управления одновременно является сигналом под поршнем пневмопривода и пороговым сигналом срабатывания трехмембранных реле в схеме управления, для которых минимальное значение устанавливается в достаточно высоких 30 пределах 0,9-1,0 кгс/см(элементы УСЭППа).Таким образом, давление задатчика не может быть установлено ниже укаэанного минимального давления, что существенно снижает диапазон регулирования по объемному весу контролируемого материала.Цель изобретения - улучшение регулировочных характеристик снгнализатора по объемным весам контролируемого материала.Поставленная цель достигается тем, что в ригнализаторе на выходе регулируемого дросселя атмосфера установлен дополнительный эадатчик давления.На чертеже показана принципиальная схема сигнализатора.Задатчик 1 давления соединен с нормально открытым контактом трех- мембранного реле 2, выходная линия которого соединена сполостью пневмоцилиндра 3, в котором находится поршень 4. Последний жестко связан зубчатой рейкой 5 с поршнем б. Кроме того, зубчатая рейка кинематически связана с шестерней 7. Шестерня установлена на валу 8, на котором закреплена лопасть 9. Выход пневмоцилиндра 3 соединен с управляющейкамерой трехмембранного реле 10, выходная линия которого через нормально-открытый контакт питания трехмембранного реле 11 соединена суправляющей камерой трехмембранныхреле 12 и 13 и дросселями 14 и 15.Пневмоцилиндрб соединен с выходной линией реле 1 л, нормально закрытый контакт которого соединен сзадатчиком 1 давления нормальнооткрытым контактом реле 2, Дроссель1017 соединяет нормально открытый кон"такт реле 12 и нормально закрытыйконтакт реле 2 с выходным каналомдополнительного эадатчика 18 давления, а дроссель 19 - линию питания 15с нормально закрытыми контактом трехмембранного реле 13, управляющейкамерой выходного трехмембранногореле 20 и емкостью 21.Сигналиэатор работает следующим 20образом.Воздух от эадатчика 1 давлениячерез нормально открытый контакт реле2 поступает в полость пневмоцилиндра 3. Поршень 4, зубчатая рейка 5 25и поршень б под давлением поступающего воздуха перемещаются из верхнегоположения в нижнее. Зубчатая рейка5 проворачивает входящую в зацепление с ней шестерню 7, вал 8 и 30лопасть 9, Поршень 4, переместившисьв нижнее положение, открывает каналсоединяющий полость пневмоцилиндра3 с управляющей камерой реле 10. Реле 10 давлением воздуха, поступающего иэ пневмоцилиндра 3, переключается, открывается нормально закрытый контакт этого реле, и воздухс давлением питания поступает вуправляющие камеры реле 11, 12 и 13и дроссели 14 и 15. Реле 11, 12 и 13 40давлением питания переключаются,причем реле 11 переключившись, самозапирается в этом состоянии. Черезоткрывшийся нормально закрытый контакт питания реле 11 происходит 45запитывание воздухом управляющихкамер реле 12,2 и 13, а также дросселей 14 и 15, Реле 12, переключившись открывшимся нормально закрытымконтактом, соединяет эадатчик 1 давления с полостью пневмоцилиндра16. В это время давления в обеих полостях пневмоцилиндров 3 и 16 уравниваются. С некоторой задержкой,определяемой настройкой дросселя 14,переключается реле 2, при этом закрывается нормально открытый контактреле, соединяющий задатчик 1 давления с полостью пневмоцилиндра 3и открывается нормально закрытыйконтакт, соединяющий полость пневмоцилиндра 3 через дроссель 17 свыходной линией дополнительного задатчика 18. Давление воздуха вполости пневмоцилиндра 3 постепеннопадает и поршень 4, рейка 5 и пор- б 5 шень б перемещаются из нижнего положения в верхнее, а шестерня 7 с лопастью 9 проворачиваются в другую сторону. Поршень 4, переместившись вверх, открывает канал, соединяющий управляющую камеру реле 10 с атмосферой. Реле 10 подпором переключается, закрывается нормально зак,рытый контакт питания и открывается нормально открытый контакт атмосферы, Поршень б, переместившись вверх, открывает канал, соединяющий полость пневмоцилиндра 16 с управляющей камерой самозапертого реле 11. Реле 11 давлением воздуха, поступающего иэ пневмоцилиндра 16, переключается. Закрывается нормально закрытый контакт питания и открывается нормально открытый. контакт, соединяющий управляющие камеры реле 11, 12 и 13 и дроссели 14 и 15 с нормально открытым контактом атмосферы реле 10. Воздух из управляю,;ших камер этих реле черз нормально открытый контакт атмосферы реле 10 уходит в атмосферу. Давлением подпо- ра переключается реле 12, закрывается нормально закрытый контакт, соединяющий задатчик 1 давления с полостью пневмоцилиндра 16, и открывается нормально открытый контакт, соединяющий полость пневмоцилиндра 16 через дроссель 17 с выходом эадачика 18. В это время в обеих полостях пневмоцилиндров 3 и 16 давление отсутствует. С некоторой задержкой воздух из камеры реле 2 через дроссель 14 и нормально открытый контакт атмосферы реле 10 уходит в атмосферу, Реле 2 давлением подпора переключается, открывается нормально, открытый контакт реле, соединяющий задатчик давления 1 с полостью пневмоцилиндра 3.Таким образом, лопасть 9 периодически проворачивается то в одну, то в другую сторону. Реле 13, дроссели 15 и 19, реле 20 и емкость 21 представляют дискретную ячейку памяти, которая работаЕт в определенной пос ледовательности. Давление в управляющей камере 13 дискретной ячейки памяти Формируется циклически, вследствие чего и ячейка работаетциклически, периодически сбрасывая воздух, накапливающийся в управляющей камере реле 20 и емкости 21, через нормально закрытый контакт реле 13, соединяющий их с атмосферой. При такой работе ячейкиле 20 не переключается так как давление в глухой камере реле 20 и емкости.21 не успевает возрасти до давления, способного переключить реле 20, вследствие чего на выходе реле 20 отсутствует выходной сигнал Р 8 ы, Как только вращающаяся лопасть остановится, затормоэившись сыпучим материалом, цикличность работы схемынарушается, а в зависимости от тогов каком положении остановятся порш"ни 4 и б, на вход дискретной ячейки памяти будет или не будет поступать воздух, что вызовет соответствующее срабатывание реле 20 и появление на его выходе сигнала Р , сиг 5н али з ирующе е предельный уров ейьТаким образом, как только лопастьзатормозится сыпучим материалом,причем независимо от тогО, в какуюсторону она вращалась и в каком мес-.те остановилась, на выходе сигнализатора появляется сигнал предельногоуровня. Дросселями 14 и 17 настраивается желаемая частота и скоростьповорота лопасти, дросселем 15 15чувствительность дискретной ячейки,Работа предлагаемого сигнализатора отличается тем, что на выходезадатчика 1 устанавливается давление, близкое к давлению питанияЩуправляющей схемы, а дополнительновведенным задатчиком 18 устанавливается любое другое давление, меньшее по величине давления .задатчика 1. В этом случае перемещение поршней 4 и б происходит под воздействием разности давлений задатчиков 1 и 18., поскольку выход пневмоцилиндра при правом и левом движении поршней через дроссель 17соединяется не с атмосферой, а свыходом задатчика 18. Таким образом, чем меньше объемный вес контролируемого материала, тем меньше усилие давления должна развивать лопасть 9 и тем выше должно быть давление задатчика 18 (меньшая разность давления под поршнями 4 и б), и наоборот, с увеличением объемнбго веса контролируемого материала выходное давление задатчика 18 соответственно понижается. Диапазон регулирования в этом случае достаточно широк, практически от давления питания до атмосферного давления.Это значительно улучшает условия эксплуатации сигнализатора, расширяет диапазон его применения для различных материалов, повышает его надежность.Формула изобретенияСигнализатор уровня сыпучих материалов по авт.св, Р 599164, о т л и ч а ю щ и й с я тем, что, с целью улучшения регулировочных характеристик сигнализатора по объемным весам контролируемого материала, в нем на выходе регулируемого дросселя атмосфера установлен дополнительный задатчик давления.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 599164, кл, С 01 Г 23/14, 02,09.75842414 ль Н.Варнек абанец Кор кторН.Ш Под ССР сн б д.4 ул.проектная ПП "Пате г,уж ил Состави ктор Е.Кинив Техред А5049/40 Тираж 702 ВНИИПИ -Государственного по делам изобретений и 113035, Москва, Ж, Ра омитетткрытишская
