Сигнализатор уровня

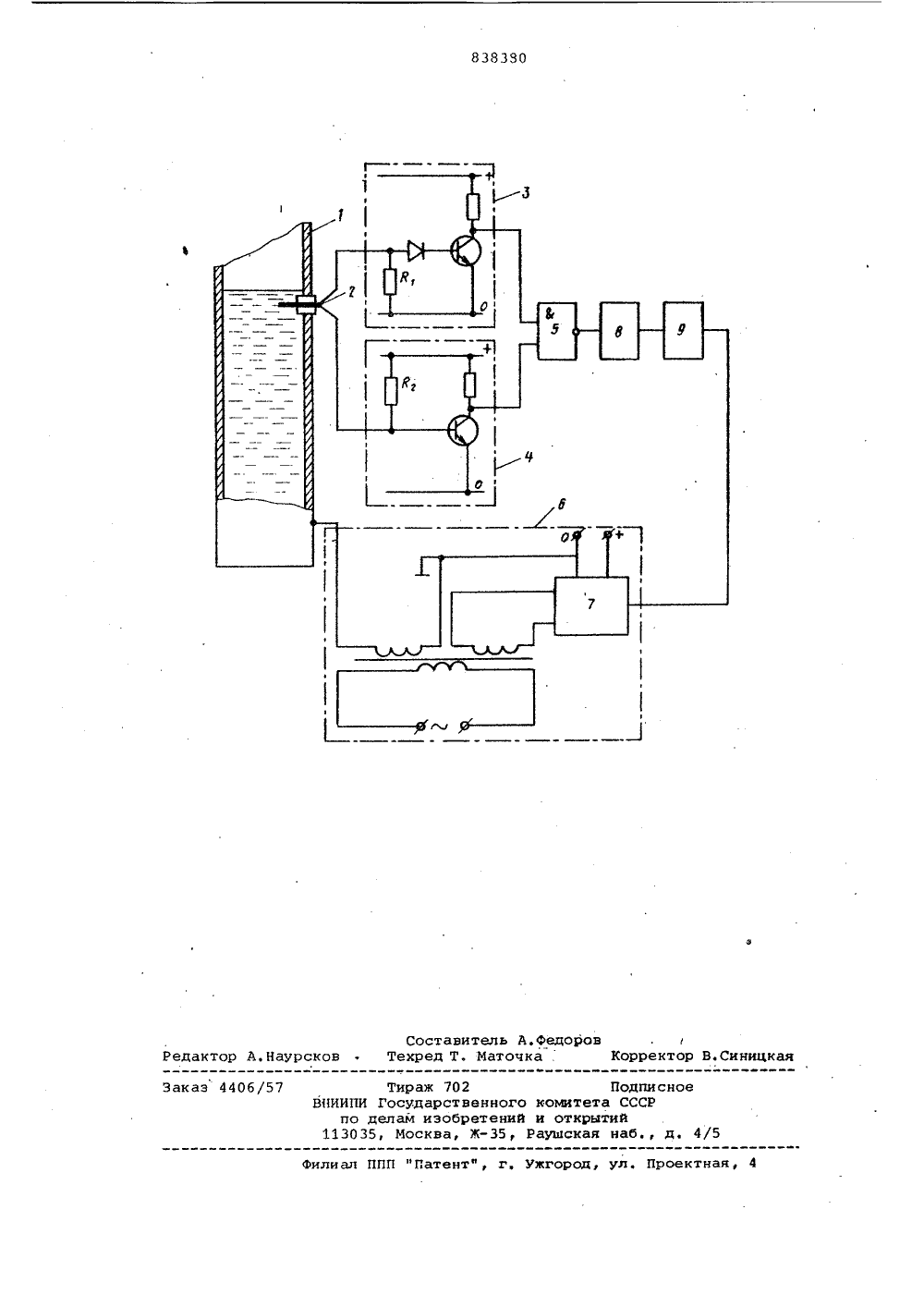

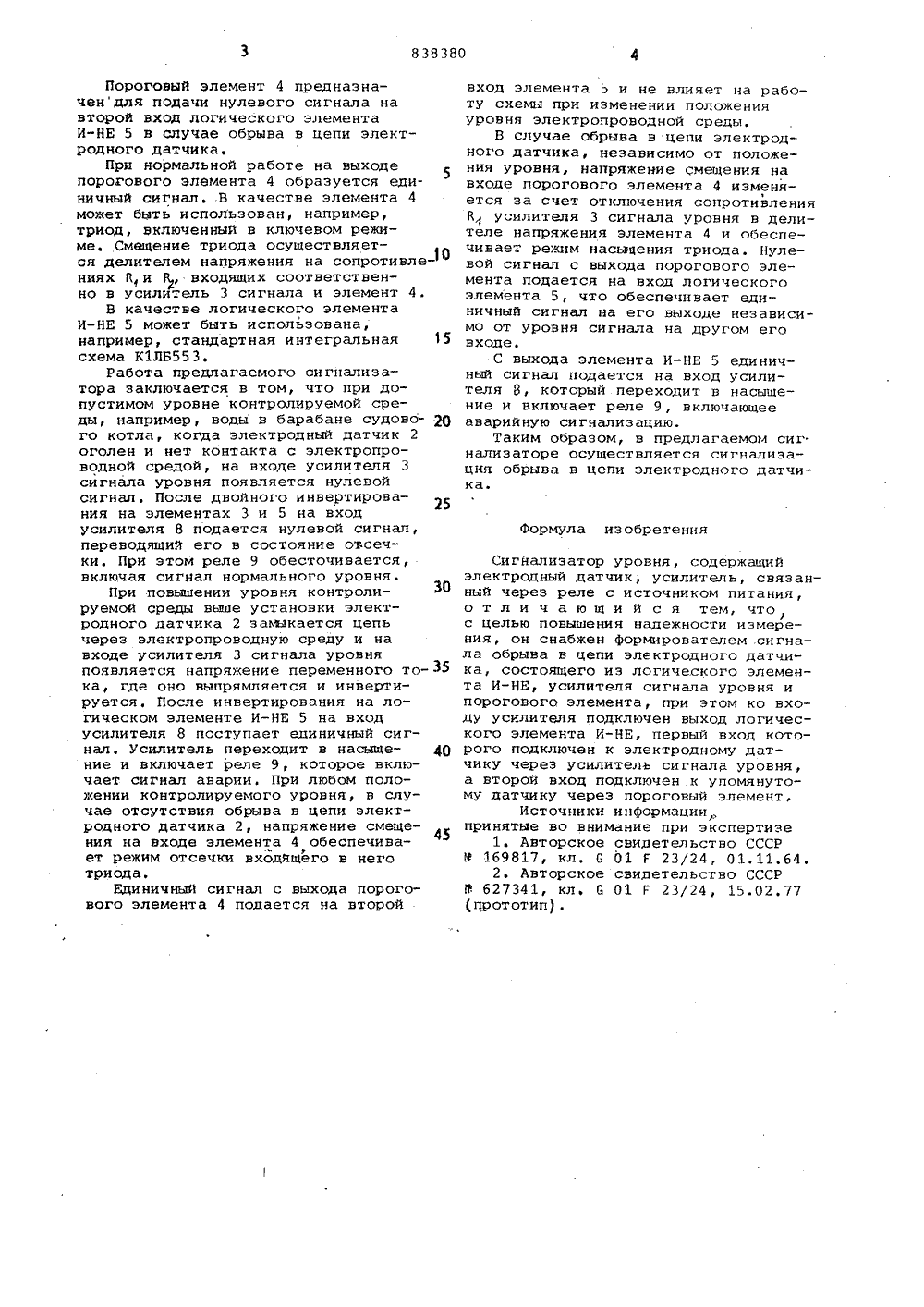

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ Своа Советских Социалистических Республик(61) Дополнительное к авт, свид-ву(22) Заявлено 12.09.79 (21) 2817024/18-10 с присоединением заявки МЭ(511 М. Кл.з 0 01 Г 23/24 Государственный комитет СССР по делам изобретений и открытий(53) УДК 681. 128, 6 (088. 8) Дата опубликования описания 1506.81 72) Автор изобретения В,Н. Кузнецов(54) СИГНАЛИЗАТОР УРОВНЯ Изобретение относится к приборостроению, а именно к сигнализаторамуровня электропроводных сред кондук-тометрическим способом,Известны сигнализаторы уровня, содержащие электродный датчик и включенные последовательно за ним усилительный элемент и выходное реле 1Недостатком таких сигнализаторовуровня является отсутствие контролясостояния цепей электродов.Наиболее близким по техническойсущности к предлагаемому является сигнализатор уровня, содержащий электродный датчик, усилитель, связанный череэ реле с источником питания 21.Недостатком данного сигнализатораявляется отсутствие контроля обрывав цепи электродного датчика, что непозволяет его использовать в условиях периодического контроля.Целью изобретения является повышение надежности измерения.Эта цель достигается тем, чтосигнализатор уровня снабжен формирователем сигнала обрыва в цепи элект.родного датчика, состоящего из логического элемента И-НЕ, усилителя сиг. нала уровня и порогового элемента,при этом ко входу усилителя подклю чен выход логического элемента И-НЕ, первый вход которого подключен к электродному датчику через усилитель сигнала уровня, а второй вход подключен к упомянутому датчику через пороговый элемент, причем вход усилителя сигнала уровня и вход порогового элемента соединены с электродным датчиком отдельными проводами.На чертеже схематически изображен сигнализатор уровня.Сигнализатор уровня в сосуде 1 содержит электродный датчик 2, формирователь сигнала обрыва в цепи электродного датчика, включающий усилитель 3 сигнала уровня, пороговый элемент 4, логический элемент И-НЕ 5, источник б питания со стабилизатором 7, причем формирователь сигнала обрыва включен между электродным датчиком 2 и усилителем 8, кбторый соединен с реле 9. Усилитель 3 сигнала уровня предназначен для подачи нулевого сигнала,на первый вход логического элемента И-НЕ 5 в случае контакта уровня контролируемой жидкости с электродным датчиком 2 и единичного сигнала при его отсутствии.Пороговый элемент 4 предназначендля подачи нулевого сигнала навторой вход логического элементаИ"НЕ 5 в случае обрыва в цепи электродного датчика,При нормальной работе на выходепорогового элемента 4 образуется единичный сигнал. В качестве элемента 4может быть использован, например,триод, включенный в ключевом режиме. Смещение триода осуществляется делителем напряжения на сопротивлениях й и , входящих соответственно в усилитель 3 сигнала и элемент 4,В качестве логического элементаИ-НЕ 5 может быть использована,например, стандартная интегральная 15схема К 1 ЛБ 553.Работа предлагаемого сигнализатора заключается в том, что при допустимом уровне контролируемой среды, например, воды в барабане судово-;щго котла, когда электродный датчик 2оголен и нет контакта с электропроводной средой, на входе усилителя 3сигнала уровня появляется нулевойсигнал. После двойного инвертирования на элементах 3 и 5 на входусилителя 8 подается нулевой сигнал,переводящий его в состояние отсечки. При этом реле 9 обесточивается,включая сигнал нормального уровня.При повышении уровня контролируемой среды выше установки электродного датчика 2 замыкается цепьчерез электропроводную среду и навходе усилителя 3 сигнала уровняпоявляется напряжение переменного то- З 5ка, где оно выпрямляется и инвертируется. После инвертирования на логическом элементе И-НЕ 5 на входусилителя 8 поступает единичный сигнал . Усилитель переходит в насыще Оние и включает реле 9, которое включает сигнал аварии, При любом положении контролируемого уровня, в случае отсутствия обрыва в цепи электродного датчика 2, напряжение смещения на входе элемента 4 обеспечивает режим отсечки входящего в неготриода.Единичный сигнал с выхода порогового элемента 4 подается на второй вход элемента 5 и не влияет на работу схемы при изменении положенияуровня электропроводной среды,В случае обрыва в цепи электродного датчика, независимо от положения уровня, напряжение смещения навходе порогового элемента 4 изменяется за счет отключения сопротивленияВ усилителя 3 сигнала уровня в делителе напряжения элемента 4 и обеспечивает режим насьэцения триода. Нулевой сигнал с выхода порогового элемента подается на вход логическогоэлемента 5, что обеспечивает единичный сигнал на его выходе независимо от уровня сигнала на другом еговходе.С выхода элемента И-НЕ 5 единичный сигнал подается на вход усилителя 8, который переходит в насыщение и включает реле 9, включающееаварийную сигнализацию,Таким образом, в предлагаемом сигнализаторе осуществляется сигнализация обрыва в цепи электродного датчика.Формула из обретенияСигнализатор уровня, содержащийэлектродный датчик, усилитель, связанный через реле с источником питания,о т л и ч а ю щ и й с я тем, чтос целью повышения надежности измерения, он снабжен формирователем сигнала обрыва в цепи электродного датчи"ка, состоящего из логического элемента И-НЕ, усилителя сигнала уровня ипорогового элемента, при этом ко входу усилителя подключен выход логического элемента И-НЕ, первый вход которого подключен к электродному датчику через усилитель сигнала уровня,а второй вход подключен к упомянутому датчику через пороговый элемент,Источники информациипринятые во внимание при экспертизе1. Авторское свидетельство СССРР 169817, кл. С 01 Г 23/24, 01.11.64,2. Авторское свидетельство СССРВ 627341, кл, 6 01 Г 23/24, 15.02.77Подписикомитета СССРи открытийауюская наб.,
