G01S 15/00 — Системы с использованием отражения или вторичного излучения акустических волн, например системы гидроакустических станций

Номер патента: 82002

Опубликовано: 01.01.1950

Авторы: Доманевский, Ершов, Ржаницын, Юдин

МПК: G01S 15/00, G01S 7/52

Метки: регистрации, сигналов, эхолота

...с общим нагрузочным сопротивлением.На первые сетки управляющих ламп поступают калиброванные импульсы от нормализаторов. Эти импульсы поочередно запирают управляющие лампы, однако потенциал на анодах ламп меняется незначительно, так как по вторым сеткам лампы все время открыты, Благодаря этому амплитуда напряжения калиброванных импульсов недостаточна для того, чтобы вызвать процесс записи на ленте.Отраженный импульс сигнала после усиления и нормализации поступает на все вторые сетки управляющих ламп (сетки включены параллельно), В момент прихода отраженного сигнала одна из управляющих ламп первой группы и одна из ламп второй группы окажутся запертыми одновременно по двум сеткам, благодаря чему потенциал на их анодах резко возрастет и...

Номер патента: 98919

Опубликовано: 01.01.1954

Автор: Баранов

МПК: G01P 5/00, G01S 15/00

Метки: ветра, воздуха, выполнения, скорости, способа, температуры

...устяиавливаОт ия цсптпя 1 ьс"," стаи 1 п 1 .;шкрофоп .), а В трех друп)х разпых точках той жс площади - ми)сро(рс)пы, о и , В Вепп )зсех цпкг(- фонов включают регистрирующие приборы, устаповлеипые а централь О 1) Ста)нпи. В ИЕПОСРЕДСтВЕИПОй близости от центральной станции возбуждают звуковые волны, )ропзВодч ияпри )с 1) Вы)ди От )ецяютвремя, необходимое для достижения звуковыми волнами микрофонов 2, 3 и 4. По полученным данным составляют три уравнения, позволяющие определить из их системы скорость и направление ветра и скорость распространения звуковых волн в неподвижном воздухе, а следовательно, и его температуру по известному уравнению Лапласа.Математическую ооработку резуль. татов наблюдений можно сделать с помощью заранее...

Номер патента: 100803

Опубликовано: 01.01.1955

Автор: Алпатов

МПК: G01S 15/00

Метки: компарирования, эхолота

...места на место, подбирая нужные глубины.Компарирование эхолота при помощи искусственного дна применимо только до глубин 35 - 40 л, так как при опускании на ббльшие глубины особенно при волнении моря и на течении не всегда можно получить отраженный импульс, а следовательно, и поправку эхолота. Настоящее изобретение имеет целью устранить эти недостатки известных способов компарирования эхолота, позволяет получать общие поправки эхолота на глубинах порядка 100 в 1 л и состоит в следующемОт эхолота на период компарирования отключается излучатель (или приемник) и вместо него подключается опускаемый за борт на тросе вспомогательный вибратор, укрепленный в кардановом подвесе с обращенной вверх и параллельной к поверхности уровня моря...

Номер патента: 119358

Опубликовано: 01.01.1959

Авторы: Исаев, Михайлов, Химунин

МПК: G01F 1/66, G01P 5/24, G01S 15/00 ...

Метки: интерферометр, ультразвуковой

...реагирующего па акустическое сопротивление среды, использован генератор высокостабильных ультразвуковых колебаний, состоящий, согласно авт. св.118669, из двух параллельно соединенных кварцев, один из которых является излучавшим, другой - стабилизирующим, включенных в левую половину двойного триода между сеткой и катодом.Схема ультразвукового интерферомстра состоит из двойного триода Л, в левую половину которого включены излучающий , и стабилизирующий О 2 кварцы. Регистрация максимумов и минимумов стоячих волн производится путем измерения напряжений на сетке левой половины лампы. Переменные напряжения с излучаюшсго кварца детектируются диодом Д и компенсируются регулировкой сопротивления тт при перемещениях рефлектора Р. Включенный в...

Номер патента: 126649

Опубликовано: 01.01.1960

Автор: Божевиков

МПК: G01S 15/00

Метки: высоты, границы, нижней, облаков, регистрации

...сохранить линейность световой характеристики приемника:вета до 5 л(1, а также путем применения ртутной лампы 6 сверхвысо:ого давления, создающей пульсирующий с частотой 100 г 1 световойоток,-образующий своеобразный частотный контраст между дневнымассеянным светом и прожекторным лучом, а следовательно, и разлиимость последнего в дневное время,Для устранения шумов, ложных сигналов, самогенерации фотоэлемента используются: селективный Оптический фильтр 7, резко ослаб:яющий дневную радиацию с длиной волны более 440 л(,к (излучениеампы на этом участке отсутствует или мало) на катоде фотоэлемента,ем создаются условия, наиоолее благоприятные для работы послед:его. Данный фильтр устанавливается перед приемным фотоэлементомфокальной...

Номер патента: 186751

Опубликовано: 01.01.1966

Автор: Прохоров

МПК: G01N 29/06, G01S 15/00

Метки: 186751

...которой соединена с диэлектрическим экраном с вделанными в него металлическими электродами, связанными с отдельным или группой капилляров (пор), а другая сторона снабжена общим металлизированным звукопрозрачным электродом. Известны устройства для преобразования ультразвукового изображения в видимое, содержащие излучатель, ультразвуковой объектив и электрокинетическую мишень, наклеенную на экран электроннолучевой трубки, свя занной блоками усиления и синхронизации с кинескопом,Особенностью предложенного устройства является то, что в нем электрокинетическая мишень выполнена многоэлектродной в виде ди афрагмы с цилиндрическими капиллярами или порами, одна сторона которой соединена с диэлектрическим экраном с вделанными в него...

Номер патента: 242006

Опубликовано: 01.01.1969

Авторы: Кин, Клюйков, Федоров, Харьковский, Шмугл

МПК: G01S 15/00, H04R 9/00

Метки: гидрофонов, калибровки

...задающего генератора изменяется пропорционально времени поворота ротора конденса тора С 1, что обеспечивает линейность частотной шкалы спектрограммы чувствительностигидрофона.Задающий генератор 3 формирует импульснапряжения с высокочастотным заполнением, О а также усиливает его по мощности. Усиленный импульс поступает на,пьезоэлемент гидрофона, преобразующий электрические колебация в ультразвуковые. Ультразвуковые колсоанця расптостраняются в жидкости 5 ражаются. Отраженный импульс достигаетпьезоэлемента 4 п 1 дрофона и преобразуется в электрический. Снимаемый импульс усиливается и преобразуется в постоянное напряжение присным 1,строиством о, с выхода ко- О торого напряжение подастся,на один из вхолов схемы б деления.Последовательно...

Номер патента: 263442

Опубликовано: 01.01.1970

Авторы: Куриленко, Майоров, Манулис

МПК: G01S 15/00

Метки: самописец, тна, щл, эхолотассго»г©сня

...схему 7 блока задержки и формирования импульса начала отсчета.Длительность импульса времязадающей схемы 7 выбираетс. такой величины, при коайоров и В. К, Куриленко торой задний фронт его совпадает с моментом прохождения пером 2 нулевого деления шкалы 8 самописца. После дифференцирования импульс, соответствующий заднему фронту импульса времязадающей схемы, поступает на усилитель 9 и затем на траверсу 10 для записи отметки нуля на диаграммной ленте 11, а также на устройство формирования и излучения зондирующего импульса посылки 10 эхолота (не показаны).Все перья, укрепленные на бесконечнойленте 1, последовательно замыкают на корпус б ламель 6, и в момент прохождения имп нулевого деления шкалы 8 соотвстственно 15 прочерчивается нулевая...

Номер патента: 333097

Опубликовано: 01.01.1972

Авторы: Аксенов, Петров, Ситченко, Смирнов, Тимин

МПК: B63C 11/48, G01S 15/00

Метки: акустический, буксируемый, приемник

...втулке закреплена гайкой 17. Преобразователь и букса загерметизированы резиновыми кольцами 18, Для проверки на герметичность слузо жит отверстие, закрываемое пробкой 19 с про 3330975 10 15 20 25 30 35 кладкой 20. К наружной поверхности корпуса приварена планка 21.Герметичный корпус прикреплен к вертикальной съемной планке 22 при помощи оси 23 с гайками 24, а к несущей плоскости - болтами 2 б с гайками 2 б. Корпус с преобразователем, благодаря соединению с несущей плоскостью, может поворачиваться вокруг оси 23 на некоторый угол, а также изменять угол положения корпуса относительно несущей плоскости благодаря нал 1 ичию вертикальной съемной планки 22 продольного паза. Втулки 27 установлены межд; планками на болтах 25 и обеспечивают...

Номер патента: 344384

Опубликовано: 01.01.1972

Авторы: Александров, Бражников, Копьев, Поль, Рохлин, Специальное

МПК: G01N 29/10, G01S 15/00

Метки: сред, тонкостенных, ультразвуковой, эхо-локатор

...блока 3. Одновременно с началом возбуждения головки 2 импульсом генератора включается триггер 4 в одно из устойчивых положений. Из принятого эхо-импульса в блоке 3 с задержкой, равной или превышающей период ультразвуковых колебаний, формируется пусковой импульс. Последний поступает на второй вход триггера и возвращает его в исходное состояние, При этом на выходе триггера возникает прямоугольный импульс, длительность которого превышает время распространения эхо-импульса в контролируемой среде на величину задержки блока 3, Импульсы триггера поступают на интеграторно-запоминающее устройство 5, состоящее из эмиттерного повторителя 6, интегрирующей цепи 7 - 8 и потенциометрического компенсатора 9 - 11, между которыми включен...

Номер патента: 894631

Опубликовано: 30.12.1981

Авторы: Захаров, Иванников, Исаев, Курзель, Нюнин, Парадашвили

МПК: G01S 15/00

Метки: акустической, мощности, потока

...Затеи регистрируют полученные сигналы, соответ" ствующие .величинам активных ортогональнкх, компонентов акустической мощности. Одновременно сигналы, соответствующие величинам звукового давления, пропускают через фазовра 30 щатель 7 на 90 , тем самым сдвигают мгновенную величину звукового давления на 90 по фазе относительно мгновенных величин компонентов колебательной скорости. Сигнал с выхода фазовращателей 7 подают на одни входа трех. других умножителей 8; на другие входы которых раздельно подают сигналк компонентов колебательной скорости. При помощи этих, умножителей фф 8 умножают сдвинутые величины звукового давления на соответствующие величины колебательной скорости. Сигна лы с выходов умножителей 8 пропускают через интеграторы...

Номер патента: 906512

Опубликовано: 23.02.1982

Авторы: Дегтярев, Лобанов, Останин, Панченко, Рыжиков

МПК: A61B 1/24, A61B 8/00, G01S 15/00 ...

Метки: регистрации, характеристик, частотных

...Сигналы с выхода генератора 2поступают на излучатель 3, помещенный в передающей полости 11 звуковода и преобразующий электрические сигналы в акустическив, Акустическиесигналы по передающей полости 11 по;ступают в полость рта или носа. Взависимости от состояния резонаторовакустический синусоидальный сигнал,частота которого меняется по экспоненциальному закону, получает определенные усиления и ослабления наразличных частотах речевого диапазона. Этот сигнал по приемной полости12 поступает на приемник 1, которыйпреобразует акустический сигнал вэлектрический. Электрический сигналс выхода приемника ч поступает наамплитудный детектор 5 Продетекти-рованный сигнал поступает на пиковый детектор 6 со схемой памяти, Значения сигнала в точках...

Номер патента: 1103687

Опубликовано: 07.08.1986

Автор: Кудрявцев

МПК: G01S 15/00

Метки: сопровождения, целей

...эхосигнала для устойчивой работы устройства "привязки к грунту" при регистрации или индикации эхосигнала с узкого придонного слоя в крупном масштабе на самописце или электронном индикаторе.Получив на самопишущем регистраторе запись принятых локационной антенной 1 и усиленных усилителем 2 эхосигналов от грунта в обычном режи меработы эхолота, оператор включает блок запуска 3, выполненный в виде одновибратора с регулируемой операто- О , ром длительностью импульса. -После включения прибора в каждом цикле лоцирования блок 3 - одновибратор запускается в момент излучения зондирующего импульса . Сигнал, соответствующий заднему фронту импульса одновибратора, через выходной усилитель эхолокационного прибора подается на устройство...

Номер патента: 1251004

Опубликовано: 15.08.1986

Автор: Ермольчев

МПК: G01S 15/00

Метки: гидроакустическая, концентрации, косяков, рыбных, станция

...происходит путем подачи кратковременных импульсов (или перепадов напряжения) на открывающий или закрывающий входы и может быть выполнен в виде электронного ключа, управляющий вход которого подключен к выходу КЯ-триггера,Концентрация рыбных косяков оценивается с помощью данной гидроакустической станции в соответствии с энергией эхосигналов от рыб, которая вычисляется путем интегрирования огибающей принятого эхосигнала. Уменьшение потерь и искажений получаемой информации достигается автоматическим переключением станции из режима придонных скоплений рыбв режим оценки пелагических скоплений и обратно.Гидроакустическая станция для определения концентрации косяков работает следующим образом,В момент генерирования зондирую.щего сигнала...

Номер патента: 1110294

Опубликовано: 07.04.1987

Авторы: Гусев, Крылов

МПК: G01S 15/00

Метки: местоположения, объекта

...и будучи помещенным в проводящую среду (напри/мер в морскую воду) индуцирует вокруг себя электрическое поле токов45 растекания. Зквипотенциальные линииэтого поля на удалении порядка размеров тела животного имеют характерраспределения потенциала, аналогичный распределению потенциала диполя50 в вакууме с максимальной разностьюпотенциалов до 0,1 В,Распределение потенциалов в проводящей среде, индуцируемое биологическим объектом, воспринимается55 приемными элементами пространственной антенной решетки 1 и передается связанному с каждым приемным элементом блоку 2 нормировки, в которомосуществляются операции взятия раз25 3 111029 ности потенциалов между каждой из точек на поверхности сферы и ее центром определения среднеквадратического...

Номер патента: 1350629

Опубликовано: 07.11.1987

Авторы: Латышев, Сычев

МПК: G01C 13/00, G01S 15/00

Метки: внутренних, водной, волн, обнаружения, регистрации, среде

...среды модулируется темнымии светлыми полосами, причем расстояния между этими полосами Х 4 и 1пропорциональны длине исследуемыхвнутренних волн, а их пространственная конфигурация соответствует прост 55ранственной конфигурации указанныхволн. В качестве гидролокатора для получения изображения поверхности воднойсреды могут быть использованы гидролокаторы бокового и кругового обзора.В первом случае исследования проводятся на ходу судна, буксирующегоза собой антенну гидролокатора бокового обзора на определенной глубине,что позьоляет получить изображениевнутренних воЛн в пределах полосы,параллельной курсу судна, ширина ко-.торой определяется дальностью действия гидролокатора и геометриейсъемки,Во втором случае исследования производятся...

Номер патента: 284869

Опубликовано: 07.03.1990

Авторы: Гребенщиков, Куриленко, Майоров, Манулис, Панов, Тейтельман, Федоров

МПК: G01S 15/00

Метки: эхолот

...5.Предложенный эхолот работаетследующим образом,При каждом замыкании цепи 3 синхронизации посылки импульса индикато 9ром 8 или 9 происходит запуск генератора 2 переменное напряжение которого в виде электрического импульса подается на вибратор-излучатель 1 и вызывает в нем механические колебаниярабочей поверхности, которые возбужда".ют в прилегающем слое водной средызвуковые колебания. Возникший звуковой зоидирукщий импульс в водной среде распространяется от вибратора-излучателя 1 в направлении морского дна спостоянной скоростью.При достижении звуковым зондирующим импульсом морского дна или другого подводного препятствия возникает рассеяние и отражение энергииэтого падающего звукового импульса,часть которой возвращается обратно.от...

Номер патента: 1131331

Опубликовано: 23.11.1992

Авторы: Зайцев, Каевицер, Петров, Скнаря

МПК: G01S 15/00

Метки: бокового, гидролокатор, обзора

...сумматора, выход(3). которого соединен с вторым информационным входом переключателя кодов; блок обработки содержит К каналов, каждый из которых включает соединенные последовательно селектор, полосовой фильтр, квадратичный детектор, накопитель и элемент памяти, выход которого является соответствующим выходом блока обработки, первым входом которого являются соединенные между собой первые входы селекторов всех каналов, вторые входы которых являются соответствующими последующими входами блока обработки.На фиг, 1 представлена структурная электрическая схема предложенного гидролокатора бокового обзора; на фиг. 2 - временные диаграммы в некоторых точках структурной электрической схемы предложенного гидролокатора бокового обзора, поясняющие его...

Номер патента: 1780072

Опубликовано: 07.12.1992

Авторы: Бычков, Корнеев, Наумов, Постников

МПК: G01S 15/00

Метки: гидроакустический, пеленгатор

...б и первую схему 7 выделения фронта подключен к первому входу измерителя 8 временных интервалов, один из выходов 5 10 15 20 25 30 35 генератора 4 квадратурных сигналов также через второй усилитель-ограничитель Б и вторую схему 7 выделения фронта соединен с вторым входом измерителя 8 временных интервалов, третий вход которого подключен к выходу генератора 9 тактовых импульсов, а выход измерителя 8 временных интервалов подключен к входу преобразователя 10 кода, выход которого является выходом пеленгатора,Реализация отдельных узлов гидроакустического кругового пеленгатора может быть выполнена следующим образом,Измеритель временных интервалов может содержать триггер, выделяющий временной интервал между импульсами, приходящими по первому и...

Номер патента: 1796064

Опубликовано: 15.02.1993

Автор: Кабарухин

МПК: G01S 15/00

Метки: звука, источника, параметрического, повышения, энергетической, эффективности

...фиг. 1 изображенаройства для реализации сповременные диаграммы рабреализующего способ.1796064 35 Способ включает следующие операции: формирование в дальней зоне облучателя однородного пузырькового слоя путем электролиза воды на звукопроводящей электропроводящей пластине; облучение сформированного пузырькового слоя волнами накачки,Устройство для реализации способа содержит: 1 - генератор видеоимпульсов; 2 - схема задержки; 3 - формирователь прямоугольных импульсов; 4 - формирователь прямоугольных импульсов; 5, 6 - генератор гармонических колебаний; 7, 8 - импульсный модулятор; 9, 10-усилитель мощности;11 - акустический преобразователь накачки; 12 - источник постоянного напряжения;13 - импульсный модулятор; 14 - усилитель постоянного...

Номер патента: 1796065

Опубликовано: 15.02.1993

Автор: Кабарухин

МПК: G01S 15/00

Метки: звука, источника, параметрического, энергетической, эффективностью

...затухания на указанных выше слоях, вовсе не используется.Целью изобретения является повыше- ние энергетическои эффективности параметрического излучения,Поставленная цель достигается за счет того, что в способе повышения энергетической эффективности параметрического источника звука, включающем формирование в его дальней зоне однородного пузырькового слоя монорадиусных пузырьков, резонансных частоте волн накачки, путем электролиза воды на поверхности звукопроводящей электропроводящей пластины иоблучение его волнами накачки, пластину5 выполняют акустически абсолютно жесткой, тыльную сторону ее изолируют от водыи используют формирующееся на слое приграничных пузырьков акустическое излучение разностной частоты в направлении"0...

Номер патента: 1809404

Опубликовано: 15.04.1993

Автор: Кабарухин

МПК: G01S 15/00

Метки: излучения, направленностью, параметрического

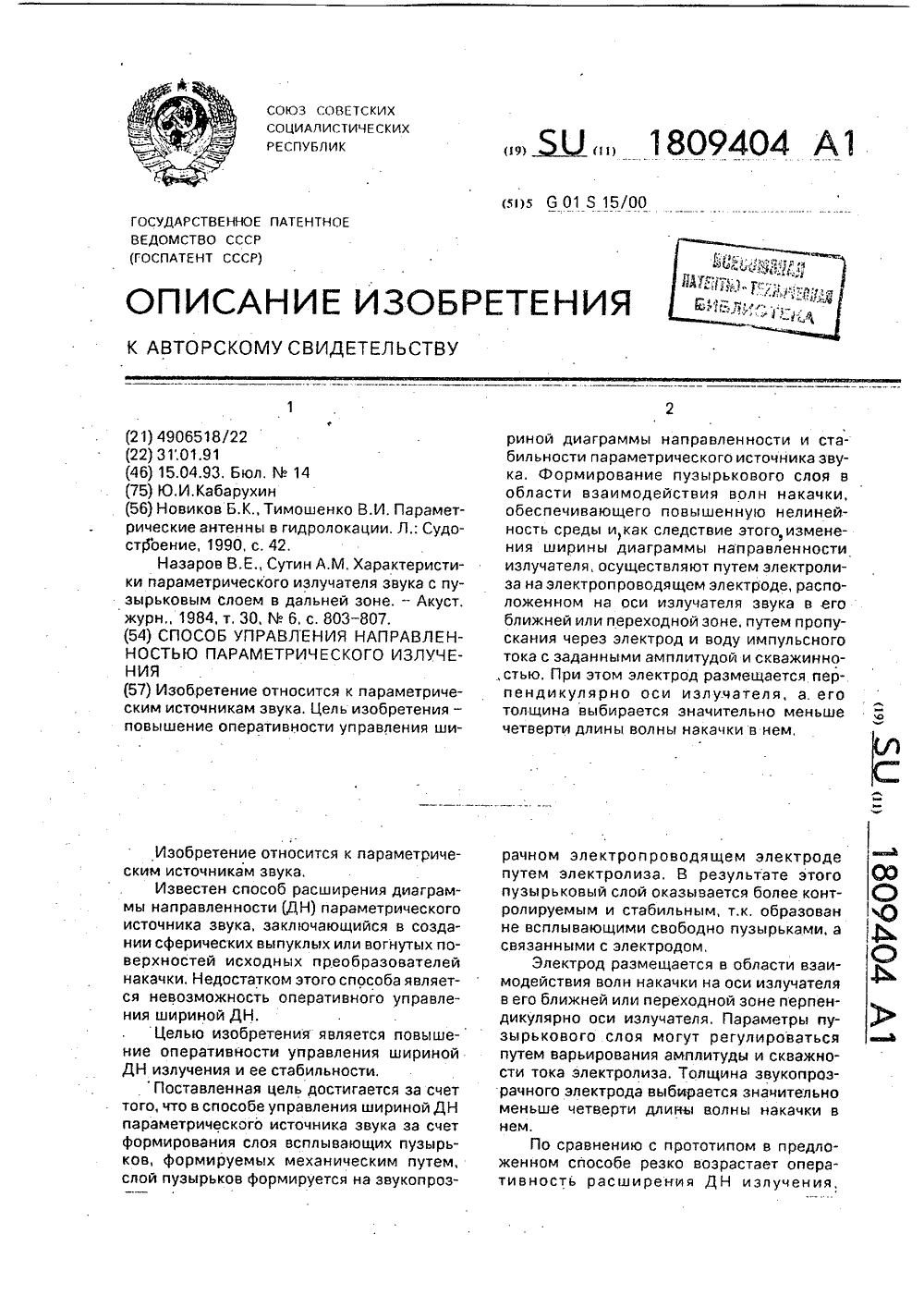

...путем пропускания через электрод и воду импульсного тока с заданными амплитудой и скважинно, стью. При этом электрод размещается перпендикулярно оси излучателя, а. его толщина выбирается значительно меньше четверти длины волны накачки в нем,рачном электропроводящем электроде путем электролиза, В результате этого пузырьковый слой оказывается более контролируемым и стабильным, т.к, образован не всплывающими свободно пузырьками, а связанными с электродом.Электрод размещается в области взаимодействия волн накачки на оси излучателя в его ближней или переходной зоне перпендикулярно оси излучателя, Параметры пузырькового слоя могут регулироваться путем варьирования амплитуды и скважности тока электролиза, Толщина звукопроэрачного электрода...

Номер патента: 1810861

Опубликовано: 23.04.1993

Автор: Кабарухин

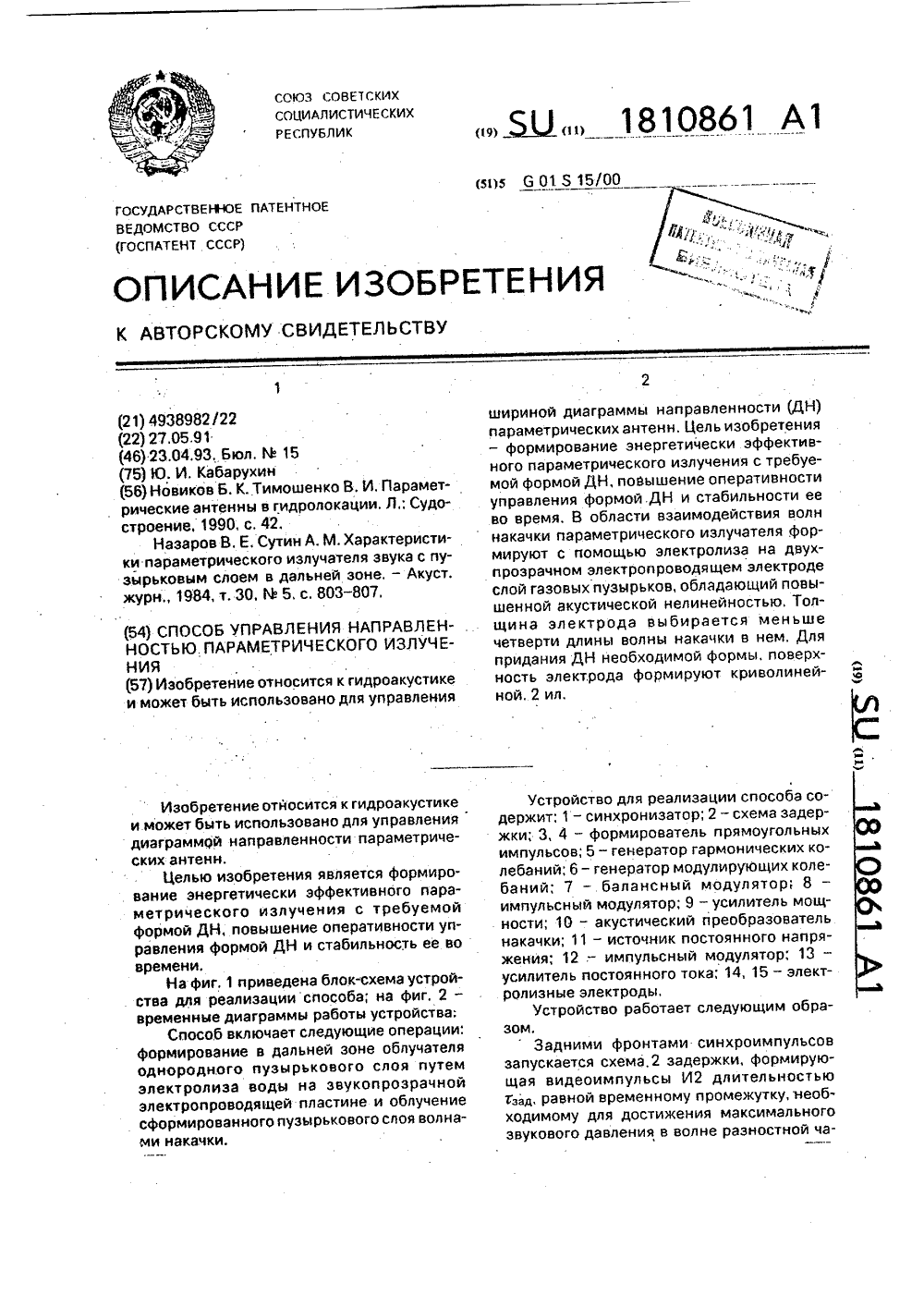

МПК: G01S 15/00

Метки: излучения, направленностью, параметрического

...Для придания ДН необходимой формы, поверхность электрода формируют криволинейной, 2 ил. саба соа задергольных ских кощих колеор; 8 - ль мощзователь о напряор; 13 -- электУстройство для реализации спо держит; 1 - синхронизатор; 2 - схем жки; 3, 4 - формирователь прямоу импульсов; 5 - генератор гармониче лебаний; 6- генератор модулирую баний; 7 - балансный модулят импульсный модулятор; 9 - усилите ности; 10 - акустический преобра накачки; 11 - источник постоянног жения; 12 . - импульсный модулят усилитель постоянного тока; 14, 15 ролизные электроды,Устройство работает следующистоть (ВРЧ), формирующейся при прохождении волн накачки через образующиеся на пластинах газовые пузырьки. Задними фронтами синхроимпульсов И 1 запускается также...

Номер патента: 1815615

Опубликовано: 15.05.1993

Авторы: Гаврилов, Савицкий, Тимошенко

МПК: G01S 15/00

Метки: параметрический, эхолокатор

...осциллографа 12 и формирователь радиоимпульсов с балансно-модулированныл заполнением 2, Формирователь 2 может быть реализован по структурной схеме на фиг.2; блок 13 - генератор частоты 1, блок 15 - генератор частоты Р; блок 14 - балансный модулятор; блок 16 - генератор длительности импульса, блок 17 - аналоговый ключ. На фиг.2-б показаны эпюры напряжений О 1 - О 6, соответственно, на выходе каждого описанного блока;Сформированные в формирователе 2 радиоимпульсы О 6 с БМ - заполнением подаются на усилитель мощности 3, где усиливаются, затем они проходят коммутатор "излучение - прием" 4, поступают на приемоизлучающий преобразователь 5 - 1 и излучаются в воду, За счет нелинейности в среде происходит нелинейное взаимодействие между...

Номер патента: 1827654

Опубликовано: 15.07.1993

Авторы: Гаврилов, Максимов

МПК: G01S 15/00

Метки: акустической, жесткости, классификации, объектов

...накачки, с выхода преобразователя 5 через коммутатор 4 поступают на квадратичный амплитудный детектор 12, С выхода детектора 12 сигнал поступает на фильтры 13 и 14, каждый из которых настроен на частоты 2 Г и Г соответственно. Сигналы с выхода фильтров поступают на усилители-ограничители 17 и 18, на выходах которых появляются напряжения Оз и 04 с одинаковыми амплитудами, преобразуемые в двухполупериодных выпрямите 5 10 15 20 25 30 35 40 45 50 55 лях 21 и 22 в однополярные импульсы 07 и 08, поступающие соответственно на четвертый и третий входы схемы совпадения 25. В случае одновременного прихода на входы схемы совпадения 25 всех импульсов 07-0 1 о на ее выходе формируется импульс 01, соответствующий длительности эхо-сигнала от...

Номер патента: 1829019

Опубликовано: 23.07.1993

Авторы: Богомолова, Денесюк, Обухов, Раскатов

МПК: G01S 15/00

Метки: акватории, бокового, гидролокатор, гидролокатором, глубин, обзора, фазовый, фазовым

...+Р) =Орл+Из Л ВСО по теореме синусов можноСдТЬ, ЧТО 1 ь сов (Ор +ф) т Рл + ЗП Рл + Сложив правые части формул (7) получают формулу (5). Значение гене10 15 20 25 30 35 40 45 ного угла наклона днаможно определить заранее по мелкомасштабной батиметрической карте и использовать его как постоянную величину при расчетах. Можно вычислить значениепо значениям измеренных временных задержек прихода синфазных сигналов с левого и правого борта носителя по известной формуле. Во всех вычислениях уголР имеет знак "+" при крене носителя на правый борт и знак "-" при крене на левый борт, Уголимеет знак "+" при увеличении глубины от правого к левому борту и знак "-" в обратном направлении,Исходя из теории вероятности, наиболее приемлемым для...

Номер патента: 1835528

Опубликовано: 23.08.1993

Авторы: Гокинаев, Дадин, Коровин, Линков, Павлов, Самусев, Филиппов, Хурсин

МПК: G01P 3/56, G01S 15/00

Метки: движения, действительной, наземных, скорости, средств, транспортных

...зон 35 дирующего импульса значительно меньше разности времени распространения излучения от транспЬртного средства 2 до точки "в" и обратно и от транспортного средства 2 до точки "а" и обратно, то в момент времени 1 з будет осуществляться прием из 40 лучения, отраженного от точки "в", Величиона доплеровского сдвига частоты в этом случае будет пропорциональна соз а 2.В любой промежуто времени между 12 и 1 з будет осуществляться прием излучения от некоторой промежуточной точки, распо-. ложенной между точками "а" и "в" и соответственно величина доплеровского сдвига частоты будет иметь промежуточное значение соз а 1соз а 2, поэтому величина доплеровского сдвига частоты с течением времени будет возрастать.Иа геометрических,...

Номер патента: 1838800

Опубликовано: 30.08.1993

Автор: Кабарухин

МПК: G01S 15/00

Метки: звука, источника, параметрического, повышения, режиме, самодетектирования, энергетической, эффективности

...руемых при самодетектировании сигналов),которые, например, для определенности, сигналами с гауссовой огибающей И 5, формирующихся на выходе генератора 5. В результате на выходе амплитудного модуля тора 9 формируются амплитудно-модулированные радиосигналы с гауссовой огибающей и гармоническим заполнением с частотой 1, которые для устранения переходных процессов (затягивающих задний 5 фронт импульсных сигналов и обусловленных конечной добротностью резонансных цепей амплитудного модулятора 9) поступают на сигнальный вход первого импульсного модулятора 10, с выхода которого О радиоимпульсы накачки И 8 с конечной длительностью т,1 и гауссовой огибающей усиливаются усилителем 11 мощности и излучаются в водную среду акустическим...

Номер патента: 1838801

Опубликовано: 30.08.1993

Авторы: Гавриленко, Криволапов, Шеин

МПК: G01S 15/00

Метки: акустического, водной, времени, между, объектами, разделенными, распространения, сигнала, средой

...40импульсами измерителя положения границсимволов 16, на основе поступающих на егоинформационный вход сигналов с выходаприемника акустических сигналов 11,7. Сравнивают полученные из регенерированных кодовых элементов кодовые комбинации (регенерированные кодовыекомбинации) с их образами, запоминаемыми в процессе операции по п,1, Для этого покаждому выходному импульсу измерителя 50положения границ символов 16 в блок сравнения 14 вводят сигналы с выхода датчикаэталонного прямого сигнала 13 и регенератора символов 7;17, т.е. в блок сравнения 14сигнала с датчика эталонного прямого сигнала подаются с приходом очередного регенерированного символа от регенераторасимволов 14, а не постоянно, как в прототипе, следовательно, экономится энергия....

Номер патента: 1641102

Опубликовано: 30.08.1994

Автор: Кабарухин

МПК: G01S 15/00

Метки: параметрический, эхолокатор

ПАРАМЕТРИЧЕСКИЙ ЭХОЛОКАТОР, содержащий генератор гармонических колебаний, амплитудный модулятор, первый вход которого соединен с выходом генератора гармонических колебаний, управляемый генератор гармонических колебаний, выход которого соединен с вторым модулирующим входом амплитудного модулятора, первый импульсный модулятор, сигнальный вход которого соединен с выходом амплитудного модулятора, усилитель мощности, вход которого соединен с выходом первого импульсного модулятора, коммутатор прием - передача, вход которого соединен с выходом усилителя мощности, акустический преобразователь накачки, вход которого соединен с выходом коммутатора прием - передача, приемный преобразователь, приемник эхосигналов разностной частоты, вход которого...
