Оганезов

Номер патента: 1642895

Опубликовано: 15.04.1994

Авторы: Зарнадзе, Оганезов, Тимошенко

МПК: H01J 9/42

Метки: выхода, работы, сложного, фотокатода

СПОСОБ ОПРЕДЕЛЕНИЯ РАБОТЫ ВЫХОДА СЛОЖНОГО ФОТОКАТОДА, включающий его облучение световым потоком, измерение параметра потока и фотоэлектронного тока, отличающийся тем, что, с целью упрощения способа, световой поток получают от источника теплового излучения, в качестве параметра потока используют температуру теплового источника T0(K), строят график зависимого логарифма фотоэлектронного тока I (А) от 1/T0, из которого определяют величину наклона прямой и вычисляют значение работы (эВ) выхода по формуле= -

Номер патента: 1824333

Опубликовано: 30.06.1993

Авторы: Асатиани, Габуния, Джапаридзе, Мазепов, Оганезов, Рехвиашвили, Шарикадзе

МПК: B61B 13/04

Метки: транспортная

...попарно связанные между собой упругим элементом (пружиной 16). На концах балансиров 15 установлены прижимные колеса 17, контактирующие с противоположной (нижней) поверхностью монорельса 1. Ось 14 расположена между прижимными колесами 17.На валу 6 соосно ведущему колесу 14 жестко установлено зубчатое колесо 18, наружный диаметр которого меньше наружного диаметра ведущего колеса 4 с тем, чтобы между нижним зубом зубчатого колеса 18 и нижней а поверхностью монорельса 1 былзазор а, фиг. 2. На участках 19 подъема на верхней поверхности 12 монорельса 1 закреплена зубчатая рейка 20, высота которой обеспечивает зацепление с зубчатым колесом 18. На начальном участке зубчатой рей ки 20 на длине = (1,01,5), где д - внешний диаметр зубчатого колеса...

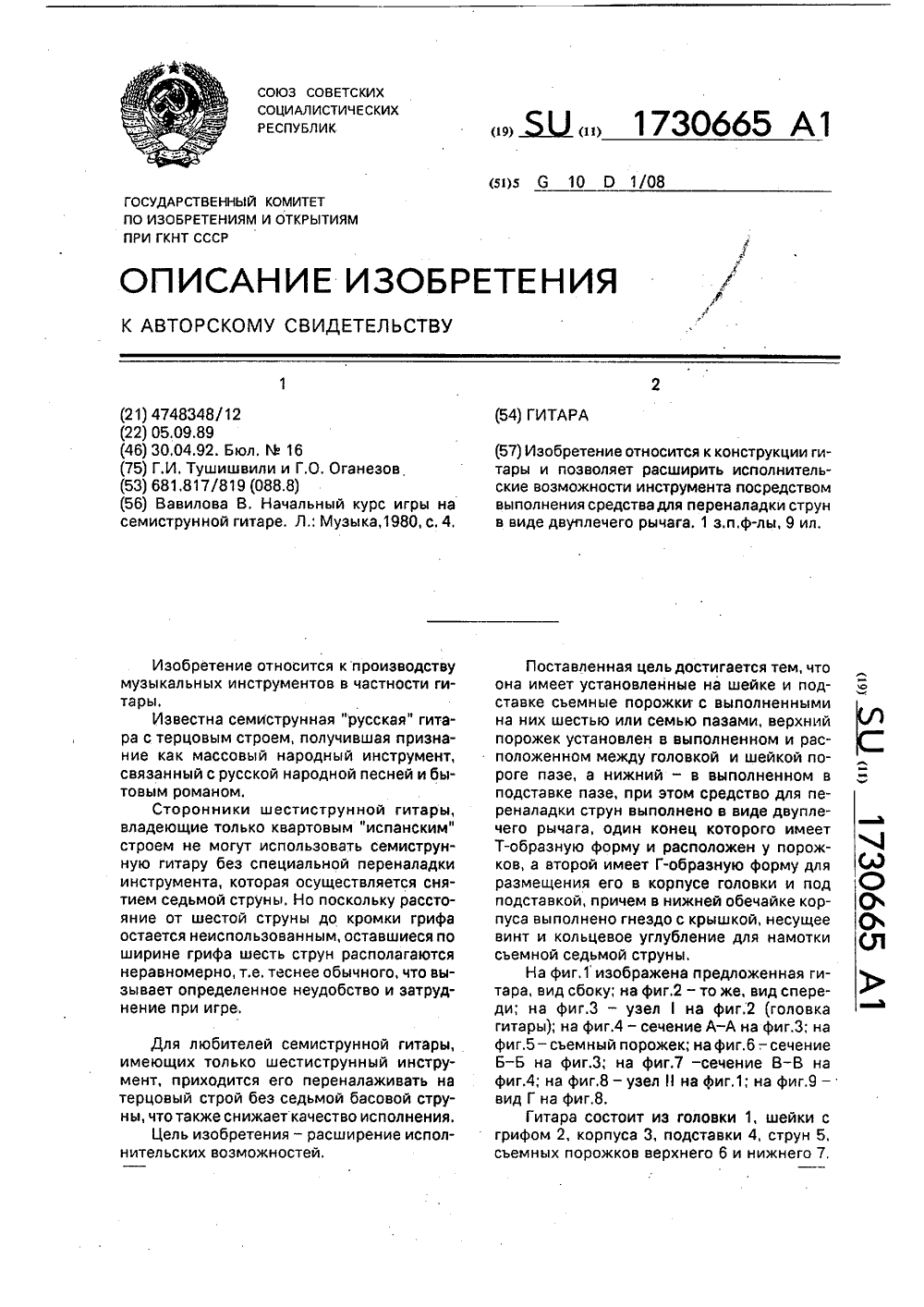

Номер патента: 1730665

Опубликовано: 30.04.1992

Авторы: Оганезов, Тушишвили

МПК: G10D 1/08

Метки: гитара

...во втулке 21, где находится пружина 22 возрастного хода.Двуплечий рычаг 12 в корпусе головки 1 установлен с помощью вильчатой втулки 23 (фиг,4 и 7) и закреплен посредством винта 24; а в проеме 25 вильчатой втулки 23 двуплечий рычаг 12 установлен посредством штифта 26,Конструкция для переналадки инструмента, которая расположена у подставки 4, аналогична конструкции двуплечего рычага 12, расположенного в корпусе 3 головки гитары, стой разницей, что она развернута на 180.Для размещения седьмой струны 5 в нижней части обечайки 27 предусмотрено гнездо 28 с крышкой 29 (фиг.1, 2 и 8), которое снабжено кольцевым углублением 30, по наружному ребру 31 которого имеется радиальный паз 32 для размещения узла 33 струны 5 инструмента.Фиксация...

Номер патента: 1693192

Опубликовано: 23.11.1991

Авторы: Джавахидзе, Оганезов, Читанава

МПК: E02B 9/04

Метки: водоприемник, наклонный

...11, жестко закрепляется на основании наклонного пути 4 по оси наращивания штанги 19. Перемещение дополнительной сороудерживающей решетки 14 осуществляется по рельсовому пути 25, продолженному на основании наклонного пути 4.Наклонный водоприемник работает следующим образом.На верхней площадке 1 устанавливается мостовой кран и подъемное устройство 2 с тремя гидроцилиндрами 3. Один из гидро- цилиндров установлен на центральной оси наклонного пути 4 и служит для перемещения затвора 11, а два других гидроцилиндра - по осям опорных поверхностей решетки 9 и служат для ее перемещения, Предварительно лебедкой (на фигурах не указана) на верхнюю площадку 1 поднимается дополнительная решетка 14. Затем мостовым краном устанавливают на путь 8...

Номер патента: 1677342

Опубликовано: 15.09.1991

Авторы: Альтер, Ахметов, Ким, Куфельд, Наргужин, Оганезов, Полянский, Тегисов

МПК: E21F 15/02

Метки: закладочное

...с закладкой выработанного пространства,Цель изобретения - обеспечение регулирования ограждения при изменениимощности пласта.На чертеже показано предложенное устройство.Устройство состоит из пульпопровода1, расположенного на опоре 2 и эластичногополотна 3, закрепленного на кронштейне 4,Кронштейн 4 закреплен на пульпопроводе1, На кронштейне 4 шарнирно закрепленырычаги 5 лемнискатного рычажного меха низма 6, К точке траверсы 7, перемещаю, щейся по лемнискате при повороте рычагов5, закреплено дополнительное эластичноеполотно 8, которое размещено внахлест сосновным эластичным полотном 3 со сторо, ны закладочного массива. На осях рычаговлемнискатного механизма 6 расположеныстопорные фрикционные устройства 9.Устройство работает следующим...

Номер патента: 1663623

Опубликовано: 15.07.1991

Авторы: Оганезов, Тушишвили

МПК: G10D 1/08

Метки: инструмент, музыкальный, складной, струнный

...струн 3 в сложенном положении.Складной струнный музыкальный инструмент имеет подставку-компенсатор 16, разьемку 17 и верхнюю деку 18, Гриф 1 снабжен средним порожком 19, разделяющим гриф 1 на две части, Шейка 20 музыкального инструмента состоит из пятки 21, выступа 7, втулки 22 и невыпадающего болта 23, Корпус 2 состоит из основания 24, паза 8 и гайки 25. В корпусе 2 у основания 24 имеется установочное отверстие 5. а на шейке 20 - отверстие 6. Т-образная скоба 9 содержит шарнирный костыль 26, имеющий стойки 11 и цилиндрическую полку 13, ролики 14 с каналами 15, винт 27, ремень 28 и пуговку 29.Складной струнный музыкальный инструмент функционирует следующим образом, 5 полностью отвинчивают от гайки 23, Зафиксированную шейку 20...

Номер патента: 1644777

Опубликовано: 30.04.1991

Авторы: Ахвледиани, Габуния, Иваниадзе, Мирианашвили, Оганезов, Черненков

МПК: A01D 34/30

Метки: механизм, органа, привода, рабочего

...а именно к приводам рабочих органов режущих аппаратов.Цель изобретения - повышение компактности привода, 5На чертеже изображен механизм привода рабочего органа.Механизм привода режущего аппаратасостоит из рамы 1 с установленными на нейна подшипниках 2 ведущей 3 и ведомой 4 10опорами, соединенными между собой соединительным валиком 5, состоящим из двухнаконечников 6 и шейки 7, закрепленныхпотайно гайками 8, На ведомой опоре 4 эксцентрично установлен палец 9, состоящий 15из наконечника 10 и шейки 11, причем шейка 11 установлена с наружной стороны ведомой опоры 4. Для жесткого закреплениянаконечников 6 и 10 на опорах 3 и 4 импридана конусообразная форма, 20Шатуны 12 закреплены на шейках 7 и 11посредством подшипников 13,Механизм...

Номер патента: 1624515

Опубликовано: 30.01.1991

Авторы: Оганезов, Тушишвили

МПК: G10D 1/08

Метки: инструмент, музыкальный, струнный

...и фиксации колок,Входные колки 8 размещены со стороны входа в конусное отверстие головки 1 и снабжены по центру гнездом, выполненным в виде взаимно перпендикулярных шлицевых отверстий. Передняя половина входной колки 8 выполнена крестообразной, переходящей в щелевую, причем левая верхняя и правая нижняя части дуги) входного отверстия открыты для перехода плоской части 13 регулировочного ключа 10 в заднюю щелевую часть входной колки 8 и далее через зазор 14 в запорную колку 9. Вращение колки(во время настройки гитары) произво 5 10 15 20 25 30 35 40 45 50 55 дится по часовой стрелке. В головке 1 грифа имеется гнездо 16 для хранения ключа 10.Струнный музыкальный инструмент функционирует следующим образом.При настройке струнного...

Номер патента: 1610056

Опубликовано: 30.11.1990

Авторы: Баймухаметов, Куфельд, Мерцалов, Овчинников, Оганезов, Хусаинов

МПК: E21F 15/00, E21F 15/04

Метки: крепью, кровлей, механизированной

...крепиоснащается раздвижной консолью 12,причем консоль свободно входит в верхняк 4,и повторяет профиль его сечения,что обеспечивает возможность взаимного и направленного их перемещения.Обратная консоль 12 соединена с 40перекрытием 4 секции крепи домкратом13 пердвижения.Подпор консолей к кровле осуществляется поддерживающими гидростойками 14 и поджимными козырьками 15. При 45этом поджимной козырек 15 шарнирносоединен с верхняком 4 и стойкой 14.Способ осуществляют следующим образом.После выемки комбайном угля на ве-.личину шага закладки крепь лавы передвигают к забою, Для этого частично разгружают стойки 6 крепи, включает гидродомкраты 7 и 13 передвижения, предварительно разгрузив стойку14 с поджимным козырьком 15.После передвижки крепи...

Номер патента: 1580431

Опубликовано: 23.07.1990

Авторы: Быков, Маланов, Оганезов, Щипайло

МПК: G11B 5/02

Метки: воспроизведения, записи, использованием, магнитной, модуляции, непрерывного, сигнала, широтно-импульсной

...Период следования импульсов в каждом из каналов многоканального маг- нитофона При этом можно принять среднюю ширину импульсов в канале а максимальное значение полезных изменений ширины импульсов Тогда глуби на широтной модуля ции импульсов в каждом из каналов магни- тофона Для обеспечения возможности достижения в канале многоканального магнитофона укаэанных параметров импульсов должно выполняться условие которое на основании (б) и (10) можно записать в виде" наименьшее целое число,2большее или равное Исходя из (15), можно записать 5В соответствии с (1 б) и (17) полу- чают 1 - ( ( -- (1 и) 2 2 о мннмин10 Если в одноканальном магнитофонепринято некоторое значение величиныд(, удовлетворяющее условию (18), точисло каналов в...

Номер патента: 1578558

Опубликовано: 15.07.1990

Авторы: Габуния, Оганезов

МПК: A01D 46/04, G01M 15/00

Метки: аппаратов, испытания, исследования, машин, режущих, стенд, чаесборочных

...пружинистых полос.Стенд для исследования и испытания режущих аппаратов чаесборочных 20машин содержит раму 1, электродвигатель 2 е механизмом 3 привода аппарата, .навеску 4 для аппарата на раме 1,узел 5, имитирующий чайный куст, иустановленный на раме 1 дугообразный 25брус 6 с имитатором сопротивлениячайного куста, выполненным в видеустановленного на внутренней сторонебруса 6 ряда вертикальных пальцев 7.,На режущих сегментах 8 рабочих органовЗОразмещен имитатор сопротивления режущего аппарата в виде пружинистых полос 9.Стенд для исследования и испытаниярежущих аппаратов чаесборочных машинработает следующим образом,Испытуемый аппарат навешивают нанавеску 4, опускают на поверхностьимитирующего узла 5 и соединяют сприводом 3, который...

Номер патента: 1575242

Опубликовано: 30.06.1990

Авторы: Буачидзе, Оганезов, Оганезова, Тушишвили

МПК: G10D 3/16

Метки: звучания, изменения, инструмента, музыкального, струнного

...9. Стержень 9 снабжен с одной стороны Г-образной стойкой 3,а с другой стороны - проточкой 18, на которой установлена пружина 12 кручения,Один конец пружины 12 расположен в отверстии 14 стержня 9, а другой - в отверстии15 втулки б,Осевая фиксация втулки б относительностержня 9 достигается посредством упорной кольцеобразной пружины 13.Внутри стержня 9 размещен валик З,.содной стороны которого установлена Г-образная стойка 3, жестко соединенная с валиком 8, а с другой стороны навинченакнопка (гайка) 10. На валике 8 насаженарасг,орная пружина 11 сжатия, которая ограничена с одной стороны кнопкой 10, а сдругой - торцовой поверхностью стержня 9,Стайки 3 имеют головку 19, которая размещена в боковых направляющих 4, На 40 45 5055 5 10 15 20...

Номер патента: 1547754

Опубликовано: 07.03.1990

Авторы: Габуния, Иваниадзе, Мирианашвили, Оганезов, Сичинава

МПК: A01D 34/30

Метки: аппарата, механизм, привода, режущего

...И.Муска Заказ 90 Тираж 462 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101Изобретение относится к сельскохозяйственному машиностроению, и может быть использовано в приводах рабочих органов режущих аппаратов.Цель изобретения - уменьшение габаритов и снижение металлоемкости привода режущего аппарата.На чертеже изображен предлагаемый механизм привода режущего аппарата.Механизм привода режущего аппарата состоит из рамы 1, в которой на подшипниках 2 расположены эксцентричные опоры 3 и 4. Между опорами 3 и 4 расположен двухкривошипный вал, снабженный приводным элементом -...

Номер патента: 1523086

Опубликовано: 23.11.1989

Авторы: Габуния, Иваниадзе, Мирианашвили, Оганезов, Черненков

МПК: A01D 34/30

Метки: аппарата, привод, режущего

...Тираж 621 Подписное Редактор А. Шандор Заказ 69 1/2 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1013Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в приводах рабочих органов режущих аппаратов.Цель изобретения - повышение надежности при сохранении компактности кривошипно-шатунного узла.На чертеже изображен привод режущего аппарата.Механизм привода режущего аппарата состоит из рамы 1, в которой на подшипниках 2 расположены эксцентричная опора, совмещенная с маховиком 3, и эксцентричная опора 4. С наружной стороны опоры- маховика 3 устанавливается...

Номер патента: 1472672

Опубликовано: 15.04.1989

Авторы: Баймухаметов, Белоногов, Весков, Куфельд, Мукушев, Оганезов

МПК: E21C 41/04

Метки: выработанного, закладкой, ископаемого, пласта, полезного, пологого, пространства, разработки

...вентиляционного штрека, Одновременно с выемкой камер 14 рабочим органом комбайна оформляют нишу 15. Кровлю камеры крепят анкерной крепыш 16 или крепыш другого типа. Одновременно в камере монтируют элементы закладочного трубопровода 17, подвешиваемого к кровле. После завершения выемки камеры 8 комбайн 1 О выводят на вентиляционный бремсберг 4 и по нему перегоняют к откаточному штреку 2, где осуществляют зарубку и выемку очередной камеры 14. В это время в камере 8 у вентиляционного штрека проводят работы по передвижке конвейера 6 в нишу 15, устанавливают стойки крепления 18, осуществляют работы по закладке выработанного пространства камеры с одновременным демонтажом закладочного трубопровода, Элементы 19 закладочного трубопровода 17...

Номер патента: 1460351

Опубликовано: 23.02.1989

Авторы: Оганезов, Тегай, Тегисов, Цхай

МПК: E21F 15/02

Метки: закладочное

...в них канатом. По мере продвижения ограждения гидродомкрат натягивает канат, жестко закрепленный одним концом на опоре пульпопровода, а другим концом - на штоке гидродомкрата. Последний обеспечивает прижатие эластичного полотна ограждения к меняющейся гипсометрии пласта. 3 ил. К верхней части ограждения прикреплены петли 3 для каната 11, пропущенного через проушины 12, жестко прикрепленные к задней консоли механизированной крепи 13, и закрепленного к гидродомкрату 14 для натяжения каната 11,Устройство работает следующим образом.При заполнении выработанного пространства пульпой возникает гидростатическое давление закладочного массива, которое воспринимается эластичным полотном 2, жестким каркасом 1 и гибкими органами (канатами) 9 и 11,...

Номер патента: 1442130

Опубликовано: 07.12.1988

Авторы: Каландадзе, Махароблидзе, Оганезов

МПК: A01G 9/08

Метки: выращивания, заполнения, рассады, растилен, субстратом

...секций 6, а свободные концы прутков выполнены загнутыми вниз. На внутрен-ней вращающейся цилиндрической поверхности 9 барабана 1 закреплены лопасти 10. Над транспортером 2 между неподвижными торцевыми стенками барабана 1 закреплены перегородки-рассекатели 11. Установка снабжена также устройством 12 для подачи растилен в барабан 1 и устройством 13 для их удаления. Поперечные элементы 3 снабжены роликами 14. Загрузка барабана 1 осуществляется с помощью наклонного транспортера 15. На горизонтальном транспортере 2 закреплен наклонный лоток 16, выведенный своим концом во внутреннюю полость барабана 1. На торцевой стенке барабана 1 со стороны устройства 13 установлена заслонка 17.Установка работает следующим образом.Растильни...

Номер патента: 1395000

Опубликовано: 30.11.1988

Авторы: Бедбенов, Оганезов, Рустамбеков

МПК: G21C 7/24

Метки: материал, нейтронов, ротора-монохроматора, селектора, скоростей, холодных

...до получения гомогенной массы вшаровой мельнице в течение 2 - 4 ч.Полученную массу увлажняют необходимым количеством глицерина до получения теста нормальной густоты. Изтеста нормальной густоты методом вибрационного уплотнения формуют роторнеобходимого размера. Для созданиящели"отверстия для пролета холодныхнейтронов.в форму предварительно укладывают пластинки иэ металлическогоалюминия с необходимым радиусом кривизны, жестко закрепленные с обоихконцов. Иасса самопроизвольно твердеет иа воздухе, превращаясь с течением времени в монолитное плотноетело.Ниже приведены примеры изготов"леиия композиционного материала дляротора-монохроматорапо вышеописанной технологии,П р и м е р 1. 65,21 г окисисвинца, 13,04 г окиси алюминия и8,69 г....

Номер патента: 1364876

Опубликовано: 07.01.1988

Автор: Оганезов

МПК: G01C 9/18

Метки: датчик, наклона

...поплавка 9 с его торцовой поверхностью расположены ниже верхней образующей 1 вставки 6. Резервуар 2 снабжен пробкой с компенсатором 12 жидкости. Между поплавком 9, вставкой 6, стенками резервуара 2 образованы дросселирующие каналы для перетекания жидкости, Ширина паза 7 выполнена с минимально возможными размерами для того, чтобыобъем, занимаемый жидкостью в пазу7, бып меньше объема, занимаемогожидкостью в кольцеобраэной полости 3,что позволяет пренебречь воэдейсвием жидкости в объеме паза 7 на работу датчика.Датчик наклона работает следующим образом. При наклоне машины наклоняется исвязанный с ней датчик. При этом развиваемый момент за счет составляющейподъемной силы, действующей на поплавок 9, поворачивает вал 5, связанныйс...

Номер патента: 1310078

Опубликовано: 15.05.1987

Авторы: Алюшин, Березовский, Кадеров, Оганезов, Поспелов

МПК: B21D 41/00

Метки: деформирования, заготовок, кольцевых, штамп

...разжатии секционного инструмен13100784вверх. Одновременно начинают перемещаться вверх инструмент обжима 2 с готовой деталью 18. Для надежности фиксации готовой детали 18 в инстру-, менте обжима 2 последний снабжен фиксаторами 4, которые подпружинены пружинами 3.Кинематика штампа предусматривает,что ползушки 19 с поворотными опорными планками 20 остаются неподвижными на необходимый промежуток времени. В дальнейшем многогранная клиновая втул.ка 6, установленная на центральной колонке 5 с возможностью осевого пе- ремещения, вступает в контакт с секциями инструмента 11 и раздвигает их.При этом секции инструмента 11 совершают холостой ход, Возможность перемещения втулки 6 относительно центральной колонки 5 исключает столкновение секций...

Номер патента: 1308774

Опубликовано: 07.05.1987

Авторы: Оганезов, Тегай, Трухин

МПК: E21F 15/00

Метки: выработанного, закладки, крепью, механизированной, пространства, работе

...быть использовано при разработке полезныхископаемых с эакладкой выработанногопространства. 5Целью изобретения является снижение трудоемкости закладочных работ,повышение эффективности закладкиутилизация отходов горного производства. 10На фиг. 1 изображена схема закладки в лавах с механизированным комнлексом; на фиг. 2 - сечение А-А на фиг.1на фиг. 3 - сечение Б-Б на фиг, 1(установка контейнерных блоков под 15задний козырек механизйрованной кре.пи); на фиг. 4 - механизированнаякрепь, вид сверху,Закладка по предлагаемому способуосуществляется следующим образом. 20Контейнерные бетонные блоки 1,изготовленные промьппленным способом,заполненные отходами производства 2,до закладки поступают на вентиляционный штрек с помощью транспортирующего...

Номер патента: 1298811

Опубликовано: 23.03.1987

Авторы: Оганезов, Тимошенко, Цхакая

МПК: H01J 45/00

Метки: выхода, коллектора, преобразователя, работы, термоэмиссионного

...резко переходит во второе плато, соответствующее многослойному адсорбированному покрытию.В области Т ( Т выражение (1) записывается50звездочкой отмечены значения )и Г приТ .=Т. В произвольнои точке кривоин 55Ч, (Т ) )ге=х+т.+кттп 1(фн)-е - 1Л/а Мыми О+ ь) 112Поскольку измерения 7:. и Хс производятся относительно реперного уровня Ч;с Т, можно записатьт):-У - тт= - ( :) + Те0 1+гР Ф(1+:к) )ледовател ьнок=/тес:-.- т - l,+Хк - КТе 1 п ":к 1+(2));е 1Расчет показывает, что зависимость логарифмического члена ь(2) от температуры коллектора с достаточно высокой точностью (не хуже +-0,005 эВ) можно экстраполировать линейной зависимостью 1,4 10(Те -Т,т). В результатеХ = Ч-тс к - Ч +Х - 1,4.10" (Те - Те) (3)Пример. Измеряется работа выхода...

Номер патента: 1297970

Опубликовано: 23.03.1987

Авторы: Алюшин, Березовский, Кадеров, Оганезов, Поспелов

МПК: B21D 35/00, B21D 53/06

Метки: действия, колец, плоских, совмещенного, штамп

...за контуры рабочей поверхности секций матрицы 2 вставки 18. В процессе деформации заготовки 21 вставки 18 под воздействием крутящего момента поворачиваются в сторону смежных секций, преодолевая сопротивление пружин 19, Таким образом уменьшается зазор между смежны- О ми вставками 18 за счет увеличения зазора между ними и секциями матрицы 2, на которых вставки 18 установлены. Максимальный угол поворота вставок 18 ограничивается поверхнос тями 20 в положении, когда вставки 18 и секции матрицы 2 становятся частью единой конической поверхности. Раздвижение секций матрицы 2 в этот момент прекращается. При дальнейшем 20 движении верхней плиты 5 втулка 7 перемещается относительно центральной колонки 6 под действием пружин 8 и сил тяжести и...

Номер патента: 1189877

Опубликовано: 07.11.1985

Авторы: Акопян, Егиян, Касимов, Крученок, Лярский, Минасян, Овчинников, Оганезов, Смирнова, Федорова

МПК: C11D 1/22

Метки: дезбел, дезинфицирующее, отбеливающее, средство

...при 50 цС в течение 90120 мин.В процессе изучения препаратаустановлено, что "Дезбел" может бытьприменен не только как отбеливающедеэинфицирующее средство, но и каксредство для обеззараживания поверхностей и посуды. Для разработкиобеззараживания поверхностей используют тест-объекты из различных материалов; кафель, метлахская плитка,линолеум, фаянс, эмаль дерево окрашенное и неокрашенное, Поверхности,обсеменпше кишечной палочкой и золо 0,03 80,0-81,5 Таким образом, при содержании 1,3-диалор,5-диметилгидантоина .в предлагаемом составе в пределах 10 - 15 мас.и при оптимальной среде (рН 3-7) воздействия обеспечивается высокая бактерицидная активность и отбеливающая способность состава, который обладает более низкой ток...

Номер патента: 1189876

Опубликовано: 07.11.1985

Авторы: Акопян, Егиян, Крученок, Лярский, Минасян, Овчинников, Оганезов, Смирнова, Федорова

МПК: C11D 1/22

Метки: дезинфицирующее, дезнор, средство

...в табл. 2. Оптимальной композицией является композиция 1, Гибель тест-микроорганизмов вызывают ее растворы в концентрации 0,000647 активного хлора в течение 15-20 мин. Другие две композиции по активности уступают ей40 незначительно (0,00077. в течение 15- 25 мин). Кроме того, композиция 1 наиболее стабильна при хранении.Для сохранения стабильности в качестве фосфата натрия используют двузаме 45 щенный фосфат натрия. 76 2Дезинфицирующую активность препарата "Дезнор" изучают в соответствиис его целевым назначением при обеззараживании санитарно-технического обо.рудования и различного вида поверхностей (кафель, метлахская плитка,эмаль, фаянс), обсемененных тестмикроорганизмами - кишечной палочкойи золотистым стафилококком, моделирующими...

Номер патента: 1186809

Опубликовано: 23.10.1985

Авторы: Иванченко, Оганезов, Цхай

МПК: E21F 15/08

Метки: закладочный, трубопровод

...ниппель 2, а на друом соединительно( устройство 3, осуп)егтвляюп;ее ;Истанционцую расгтыковку с.екг(пй и пос.ледующее их соедицецие, СО(.1 инитРльеыР уст 1)ОЙГтвд 3 со держат дидметральцо расположенные тяги 4 с) продольными пазами с( и упорами 5,:Закрепленные Епарнирно на кое)ндх сос ецних секций с помощдю осей 6, и раздвижную обойму 7, имеющую с гыковочцую Я и герметияируюецую 9 втулки. Секции трубопровода упираются на пружинные компенсаторы 10, устдновлеццые в опорах 11.Соедините.еЬ)33)е устройства 3 снабжены датчиками соосности секций 12, выполненными в виде гидравлического концевого выключателя, установленного ця рдяднижцой обойме с возможностью вздимодейгтния с тягой 4 г)ри ее устянОВК( 13 ДОЛЬ ОГИ ТрубопрОВОПЯ.Лдтчик...

Номер патента: 1162889

Опубликовано: 23.06.1985

Авторы: Мшвидобадзе, Оганезов

МПК: E01F 15/00

Метки: автомобильных, дорог, ограждения, тумба

...установленную в 15полом корпусе стойку и смонтированный на ней упругий элемент, снабженажестко закрепленными в указанномкорпусе индукционными катушками игоризонтально расположенным между 20ними жестко зекрепленным на стойкедиском из ферромагнитного материала,при этом стойка смонтирована в корпусе при помощи сферического шарнира.Кроме того, тумба снабжена жестко. 25закрепленными иа нижнем конце стойкипротивовесом и ограничителями перемещения для взаимодействия с упором,который смонтирован на корпусе.На чертеже изображена тумба ограждения автомобильных дорог,Тумба содержит упругий элемент 1,выполненный из кольцевых упругихэлементов, смонтированный на стойке 2, установленной в полом корпу 35се 3. Стойка 2 смонтирована в корпусе3 при...

Номер патента: 824749

Опубликовано: 30.03.1985

Авторы: Оганезов, Тимошенко, Цхакая

МПК: G01N 27/62

Метки: плазме, поля, распределения, электрического

...в стационарной плазме, не позволяя получать разрешенные ва времени распределения 1 30 электрического поля при исследовании колебаний нестационарной плазмы.Целью изобретения является расши-, рение Функциональных возможностей за счет получения разрешенных во времени в плазме распределений электрического поля.Цель достигается тем, что в устройство с блоком Формирования электронного луча, блоком регистрации распределения поля и высоковольтным выпрямителем вводят двухканальный генератор сигналов, канал опорного сигнала которого соединен с блоком Формирования плазмы, а канал задер- ,15 жанного сигнала - с блоком Формирования .электронного луча.На чертеже изображена блок-схема устройства.Выход опорного сигнала двухканального генератора 1...

Номер патента: 1138074

Опубликовано: 07.02.1985

Авторы: Алелишвили, Макаров, Оганезов, Сванидзе

МПК: A01J 9/04, F25D 31/00

Метки: жидкости, молока, нагрева, охлаждения, технологической

...изобретения - упрощение конструкции устройства и уменьшение расхода электроэнергии при эксплуатации.Эта цель достигается тем, что емкость для нагрева технологической жидкости выполнена кольцевидной, внутри нее канцентрично расположена емкость для охлаждения молока, а змеевик конденсатора расположен на внутренних стендах и днище емкости для нагрева технологической жидкости.Кольцевидная емкость сообщена с атмосферой отверстием, в котором расположен вентилятор.На чертеже изображено устройство для охлаждения молока и нагрева технологической жидкости.Устройство для охлаждения молока и нагрева технологической жидкости содержит каркас 1, в котором находится емкость 2 для охлаждения молока и кольцевидная емкость 3 для нагрева...

Номер патента: 1125390

Опубликовано: 23.11.1984

Авторы: Васильев, Винтайкин, Иванов, Оганезов, Трухин

МПК: E21F 15/08

Метки: забойный, закладочный, трубопровод

...и связаны междусобой механизмом поворота, при этоммежду внутренним диаметром полумуфти внешним диаметром труб установлены эластичные прокладки, 45Кроме того, механизм поворота выполнен в виде гидроцилиндра.На фиг,1 изображен забойный трубопровод в исходном положении; на Фиг.2 - разрез А-А на фиг.1; на Фиг,3 - положение трубопровода в момент выпуска пульпы.Забойный закладочный трубопровод состоит из звеньев трубопровода 1 и 2, соединенных между собой разъем ной по оси цилиндрической муфтой, выполненной в виде ступенчатых полумуфт 3 и 4 с внутренним диаметром, большим внешнего диаметра трубопровода 1 и 2 на толщину герметизирую щей эластичной прокладки 5, закрепленной между полумуфтами 3 и 4 и концами звеньев трубопровода 1 и 2,При этом...
