Щиров

Способ вспашки почвы

Загрузка...

Номер патента: 1727593

Опубликовано: 23.04.1992

Авторы: Лаврухин, Суббота, Щиров

МПК: A01B 79/00

Метки: вспашки, почвы

...из которых обработан предыдущим корпусом плуга. 1 ил.1727593 20 25 30 35 40 50 Составитель Т,ГуроваТехред М,Моргентал Корректор И.Муска Редактор Н;Яцола Заказ 1346 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сельскохозяйственному производству, в частности, к способам вспашки почвы,Цель изобретения - повышение устойчивости пласта и снижение энергоемкостивспашки.На чертеже изображена схема вспашки.Способ вспашки включает подрезаниеверхней части 1 пласта почвы ЕКСЕ предплужником со стороны открытой борозды, оборот исмещение его на дно борозды,...

Тиристорный генератор гармонических колебаний

Загрузка...

Номер патента: 1686669

Опубликовано: 23.10.1991

Авторы: Легченко, Семенов, Щиров

МПК: H02M 7/523

Метки: гармонических, генератор, колебаний, тиристорный

...дроссель 4 подключен тиристор 5,Питание генератора осуществляется черездроссель 6. Нагрузка 7 включена в контурпоследовательно (или параллельно).Генератор работает следующим образом.В момент прихода запускающего импульса на управляющий электродтиристора5.тиристор открывается и через дроссель 4перезаряжает конденсатор ЗВремя открытого состояния тиристора определяетсявременем перезаряда конденсатора 3 черездроссель 4 и тиристор 5. Параметры дросселя 4 выбраны так, чтобы за время полногоперезаряда конденсатора 3 через дроссель4 конденсатор 2 через дроссель 1 перезарядиться не успел. Таким образом, в определенный момент времени к тиристору 5 будетприложено отрицательное напряжение конденсатора 3 и тиристор закроется,После запирания...

Устройство для измерения параметров водоносных подземных горизонтов

Загрузка...

Номер патента: 1540515

Опубликовано: 15.02.1991

Авторы: Легченко, Семенов, Щиров

МПК: G01V 3/14

Метки: водоносных, горизонтов, параметров, подземных

...к другомвыводу подключены последовательно соединенные усилитель б, другим входом соединенный с программно-управляемым регулятором 7 усилителя, а выход сое-. 5 динен с синхронным детектором 8, к выходу которого инФормационным входом подключен программно-управляемый аналого-циФровой преобразователь (АЦ 0) 9, выход которого соединен с информационным входом ЭВИ 10. В радиочастотном генераторе 3 имеется дополнительный выход опорного напряжения, к которому подключен вход опорного напряжения синхронного детектора 8, а также под" 15 клюцен опорный вход программно-управ- ляемого измерителя 11 Фазы, инФормаци" онный вход которого подсоединен к выходу усилителя 6. Выход программно-управляемого измерителя 11 Фазы подсое 20 ,динен к второму...

Тиристорный инвертор

Загрузка...

Номер патента: 1436247

Опубликовано: 07.11.1988

Авторы: Легченко, Семенов, Щиров

МПК: H02M 3/315, H02M 7/519

Метки: инвертор, тиристорный

...генератора. необходимо иметьконденсатор больцтой емкости, которыйдолжен быстро подзаряжаться з 1 птткро 1ком дияпязоне няпря)кений постояннь)мтоком, не зависящим от Выхо"1 ьогонапряжения.Цель изобретенияпозы)11 етт 11 е К 11",ПРИ ПОЛУЧЕНИИ Ьтагт)УЗОт 11:Ой )-.ЯРЯКТЕристики типа Генепатооя тока,На фиг 1 приведена схеме птгет 1 ло=жЕННОГО ИНтВЕргтсра,; НЯ фИГ,.2 - ЗЯЗ)1-СИМОСТЬ ВЫХОДНОГО ТОКЯ Т ИНВЕт)ТОра от Выходного няпртпкения ЕИнвертор 1,11)иг, 1,1 содер)ют". Тирис"торы 1 и 2, катоды которых т)ерезДроссель 3 соеДинены с Отпипатель"НЫМ ВХОДНЫМ ВЫВОДОМ, Я Яттсды ПОЦКЛЮЧЕНЫ К КРЯйНИ 1 Ч ВЬ;Зтсдамт С 11 М)1 Е)пгттт"ной обмотки дополнительногс транс:форматора 4. 1 х 1 ежду анодами тирпсторОВ 1 И 2 Бключе)3 К 01 т:;утип тлооонй коденсатор...

Амплитудный электроконтактный преобразователь размеров

Загрузка...

Номер патента: 1392340

Опубликовано: 30.04.1988

Авторы: Гнездин, Ковалев, Щиров

МПК: G01B 7/02

Метки: амплитудный, размеров, электроконтактный

...закреплена двурогая вилка 12, Вилка 12 может быть также выполнена заодно целое с гладким диском 11. Дваподвижных электроконтакта 7 ввинчены с возможностью регулирования зазора между ними в самонарезающиеся втулки 13, выполненные в рогах вилки 1 2, и эаконтрены гай" 10 ками 14. Неподвижный электроконтакт15 закреплен на корпусе 1 с помощью обоймы 16 и размещен в зазоре между подвижными электроконтактами 7. Для исключения люфта зубчатый диск 8 15 фрикционной муфты сцепления подпружинен с помощью пружины 17, натяг которой регулируют с помощью винта 18 и гайки 19. Подвижные электроконтак" ты 7 и неподвижный электроконтакт 15 20 подсоединены электропроводами (непоказаны) к штепсельному разъему 20, закрепленному на корпусе 1, На корпусе 1...

Устройство для измерения параметров залежей подземных минералов

Загрузка...

Номер патента: 1079063

Опубликовано: 07.04.1988

Авторы: Бурштейн, Пусеп, Семенов, Щиров

МПК: G01V 3/14

Метки: залежей, минералов, параметров, подземных

...в связи с чемон включается позже первого канала,т.е. когда сигнал свободной прецес сии заведомо спадает, Затем заломненные в каналах сигналы одновремен-,но считываются с магнитофонных лент,раздельно фильтруются резонанснымицепями, детектируются и поступают 40 на вычитатель, который из продетектированного напряжения первого канала вычитает напряжение, получаемое .на выходе детектора второго канала.В результате на выходе вычитателя 45 остается только полезный сиГналсвободной прецессии. При многократном повторении цикла возбужденияи приема сигнал с выхода вычитателяусредняется интегратором и регистрируется на самописце. Таким образомдостигается повышение чувствительности устройства, С этой же целью устройство предварительной...

Плуг

Загрузка...

Номер патента: 1380621

Опубликовано: 15.03.1988

Авторы: Лаврухин, Суббота, Щиров

МПК: A01B 13/16

Метки: плуг

...2, На ра ме установлена стойка 3 переднего предплужника 4. Стойка 5 последующих 15 предплужников 6 выполнены в виде нер" тикально расположенного бруса, один конец которого выполнен Г-образным н размещен в поперечно-вертикальной плоскости, при этом горизонтальная 20 часть отогнутого конца бруаа расположена со стороны илужного корпуса 2, Предплужник 6 закреплен на заднем конце 7 стойки 5, которая передним концом 8 жестко связана с основным 25 корпусом 2.Плуг работает следующим образом,При движении плуга предплужники 6 вырезают нерхнюк часть пласта почвы со стороны бороздного обреза, пе ребрасывают через стойку 5 предплжников 6 и укладывают ее на дно борозды. Основной корпус 2 плуга вырезает оставшуюся часть пласта, сборачинает и...

Устройство для коммутации и регулирования сварочного тока

Загрузка...

Номер патента: 1333505

Опубликовано: 30.08.1987

Автор: Щиров

МПК: B23K 11/24, B23K 9/10

Метки: коммутации, сварочного

...тока, когда в силу индуктивных свойств сварочных машин сварочный ток еще протекает. Сигнал С 1 представляет собой импульсс задержкой переднего фронта сигналауправления С (фиг.2 г) и служит дляпредотвращения ложного срабатыванияустройства в момент включения сварочного тока. При нормальной работе вен"тилей и отсутствии одностороннеговключения на элементы И поступают впротивофазе сигналы наличия сварочного тока К 1 и К 2 и задержанные сигна-.лы управления С и С 1 , при этом навыходе какого-либо элемента И сигнала неисправности не возникает, Принарушении нентипьных свойств какоголибо вентиля сигнал наличия. сварочного тока подается на соответствующийэлемент И и при отсутствии сигналауправления на выходе этой логическойсхемы...

Устройство для управления процессом сварки

Загрузка...

Номер патента: 970321

Опубликовано: 30.10.1982

Авторы: Туркин, Щиров

МПК: G05B 19/418

Метки: процессом, сварки

...счетчика, а вторым входом " к установоч. - ному входу первого счетчика, связан-. ного выходом старшего разряда с входом блока "Запуск" и с первым входом первого элемента ИЛИ, вторые .вхо ды которого подключены к выходам эле ментов И.На чертеже представлена блок"схема устройства.Устройство содержит блок 1 "Запуск", первый счетчик 2, второй сче чик 3, первый элемент ИЛИ 4, второй элемент ИЛИ 5, второй генератор б импульсов, первый генератор 7 импульсов, блок 8 программ, элементы Иф 9, переключатели 10.Устройство работает следующим образом.Перед началом работы на выходе блока 1 "Запуск" присутствует сигнал "1", который удерживает первый счетчик 2 по установочному входу в исходном состояний, а счетчик 3 времени по установочному входу через...

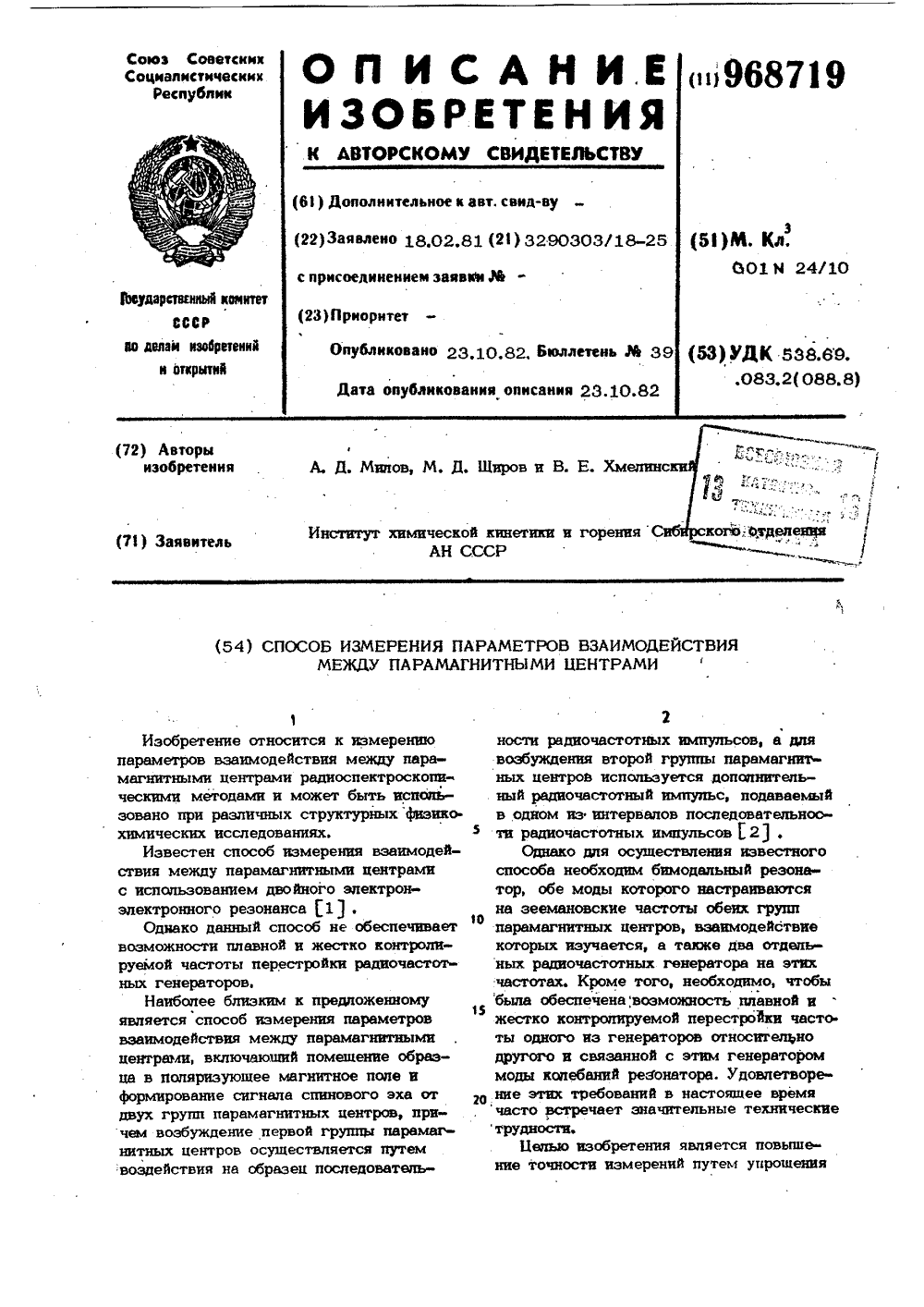

Способ измерения параметров взаимодействия между парамагнитными центрами

Загрузка...

Номер патента: 968719

Опубликовано: 23.10.1982

Авторы: Милов, Хмелинский, Щиров

МПК: G01N 24/10

Метки: взаимодействия, между, парамагнитными, параметров, центрами

...обычный одномодовый резонатор, и один генератор радиочастотныхимпульсов, работающий на фиксированнойчастоте. Перестройка зеемановской частоты второй группы парамагнитньпс центров,возбуждаемых дополнительным радиочастотным импульсом, производится нрос- Отым изменением амплитуды модулируюшегоимпульса пспяризующего магнитного поля.На чертеже представлены графики,поясняющие принцип осуществления способа. 5В координатах О,- -М о приведен гипотетический спектр электронного парамагнич.ного резонанса с расщеплением ДНо между 19линиями 1 - 3, принадлежащими различным взаимодействующим парамагнитным центрам, Сигнал спинового эха наблюдают эа счет возбуждения линии 1.В координатах Рц - показано изменение радиочастотной мощности в резонаторе во...

Устройство для коммутации и регулирования тока

Загрузка...

Номер патента: 854645

Опубликовано: 15.08.1981

Автор: Щиров

МПК: B23K 11/24

Метки: коммутации

...прямоугольныхимпульсов присутствует сигнал Логическая 1. Б момент начала работыс выхода триггера 12 защиты на входсхемы 13 управления поступает сигнал фЛогическая 1" (см.фиг.2 д),разрешающий прохождение импульсонподжига на управляемые вентили 2 и 3.Сигнал Логическая 1 ф начала сварки (см.фиг.2 г) со схемы 13 управления через элемент 10 задержки поступает на вход элемента И 9. В то жевремя первый импульс поджига откры"вает управляемый вентиль, на анодкоторого н данный момент поступаетположительная полунолна напряже,ниясети, При этом через первичную обмотку сварочного трансформатора 1под действием приложенного напряжения (см.фиг.2 а) проходит импульс тока, и с одной иэ секций вторичной обмотки трансформатора 4, сигнал че"реэ...

Способ измерения расстояния между парамагнитными центрами в парах и ориентации пар парамагнитных центров

Загрузка...

Номер патента: 741135

Опубликовано: 15.06.1980

Авторы: Милов, Щиров

МПК: G01N 27/78

Метки: между, ориентации, пар, парамагнитными, парамагнитных, парах, расстояния, центрами, центров

...исследуемую систему спинов подают два радиоимпульса 1 и 2 на частоте йо (фиг . 1), равной резонансной частоте для данной системы спинов. Расстояние между радиоимпульсами равно Г. Через промежуток времени, равном 2 Г от первого импульса, возникает сигнал спинового эха 3. Затем в промежутке Г между первым и вторзм радиоимпульсами на систему спинов воздействуют дополнительным радиоимпульсом 4 (фиг. 2), но уже настроенным на частоту магнитного резонанса Й парамагнитных центров, величину взаимодействия с которыми определяют.Изменяя интенсивность и временное положение дополнительного радио- импульса 4, измеряют зависимость амплитуды сигнала первичного эха 3. Искомые параметры, а именно расстояние между парамагнитными центрами в парах и...

Импульсный спектрометр электронного парамагнитного резонанса

Загрузка...

Номер патента: 693230

Опубликовано: 25.10.1979

Авторы: Семенов, Хмелинский, Щиров

МПК: G01N 27/78

Метки: импульсный, парамагнитного, резонанса, спектрометр, электронного

...вход измерителя фазы подключен ко второму выходу ответвителя, второй вход - ко второму выходу генератора опорной частоты, а управляющие входы элемента выборки и элемента запоминания - к одному из управляющих выходов программатора. На чертеже показана блок - схема импульсного спектрометра ЭПР.Импульсный спектрометр ЭПР содержитгенератор опорной частоты 1, последовательно соединенный с формирователем 2 возбуждающих импульсов, который подключенчерез последовательную цепь: усилительмощности 3, фазовращатель 4 и ответвитель 5 к резонатору с образцом 6, соединенному с системой приема и обработки 7 сигнала. Ко второму выходу ответвителя 5 под.ключен первый вход измерителя 8 фазы,последовательно соединенного с усилителем 9 рассогласования,...

Радиоспектрометр спинового эха

Загрузка...

Номер патента: 449294

Опубликовано: 05.11.1974

Авторы: Семенов, Хмелинский, Щиров

МПК: G01N 27/78

Метки: радиоспектрометр, спинового, эха

...искажению формы регистрируемых кривых спада импульсов спинового эха. бательный контур 2 с исследуемым образцом и измеритель фазы несущих колебаний 3 в каждом возбуждающем РЧ-импульсе. Колебательный контур 2 с исследуемым образцом находится в рабочем зазоре поляризующего магнита 4. Сигнал спинового эха с выхода колебательного контура 2 поступает на вход РЧ-приемника 5 и детектируется детектором, имеющимся на его выходе. Напряжение от источника опорного РЧ-напряжения 6 подается на измеритель фазы 3 и через автоматический регулятор фазы опорного напряжения 7 на детектор приемника 5. Измеритель фазы 3 измеряет фазу несущей импульсов источника 1 относительно колебаний источника опорного напряжения 6. Вычислительное устройство 8 на основе...
