Дифференциально-трансформаторный датчик перемещений

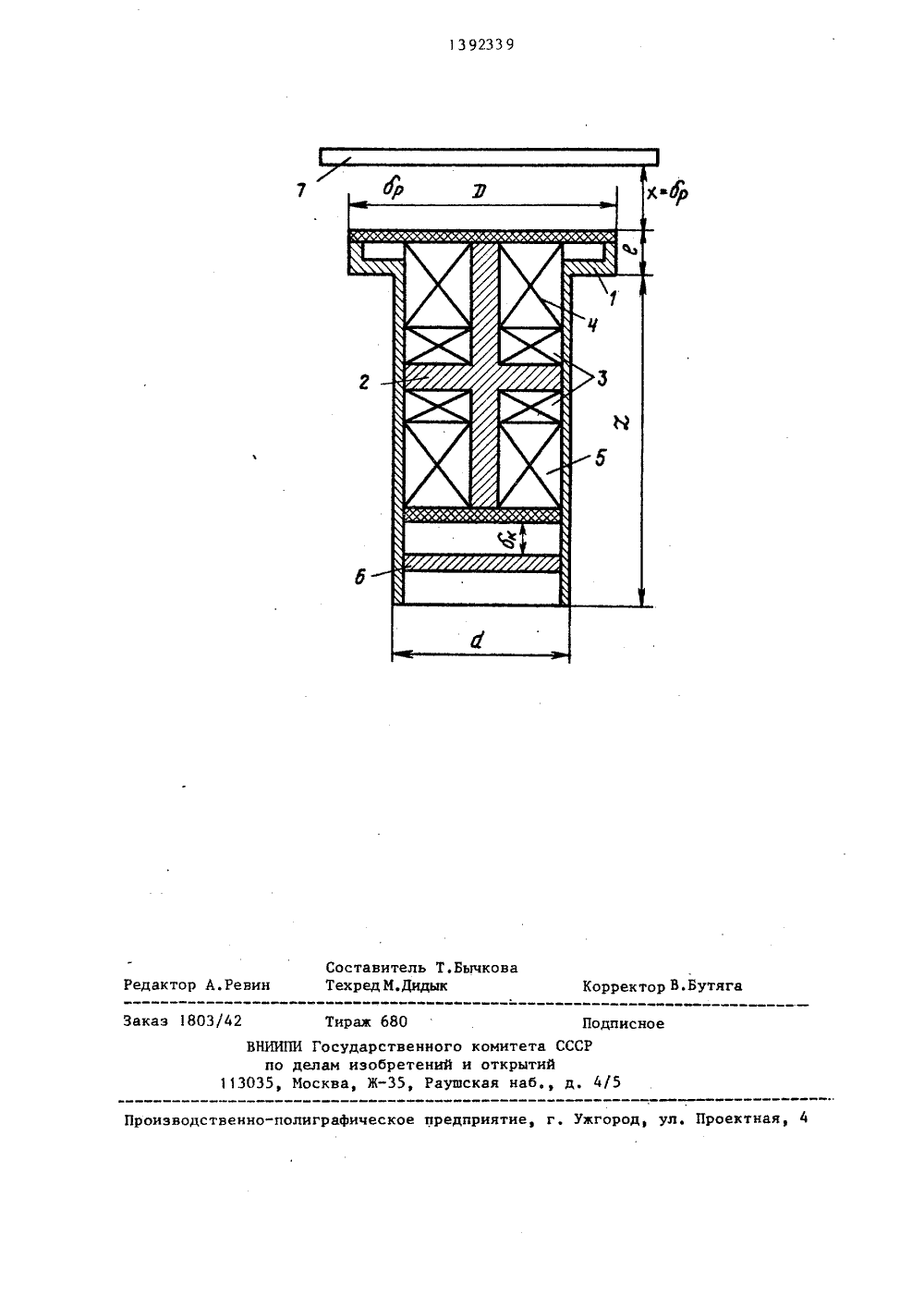

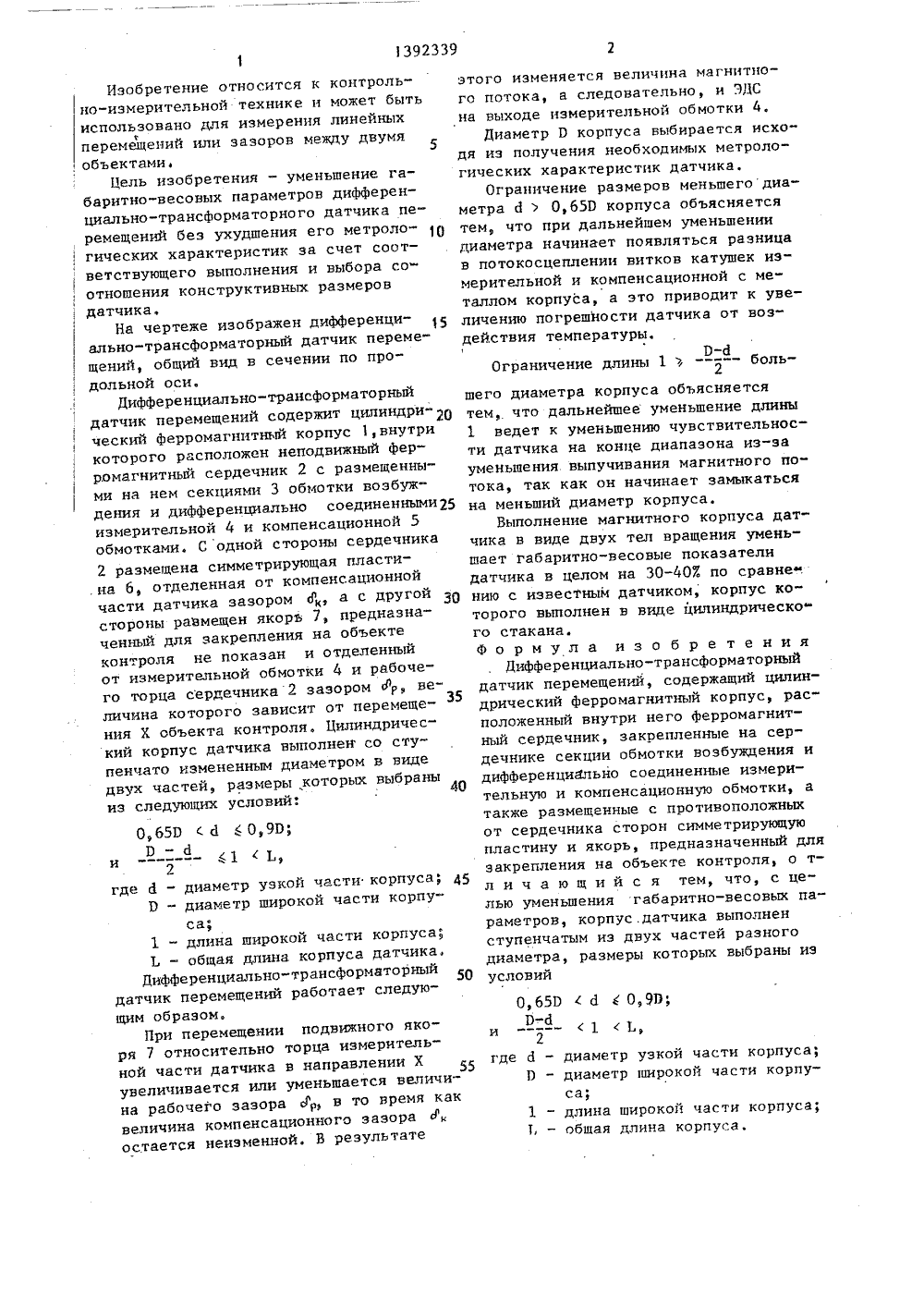

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 09) (1) 233 А 4 С 01 В 7/О ИСАНИЕ ИЗОБРЕТЕН СВИДЕТЕЛЬСТ ВТ 3 ь ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к измерительной технике и имеет целью уменьшение габаритно-весовых параметровдифференциально-трансформаторногодатчнка перемещения за счет выборасоотношения размеров его корпуса, ко торый выполнен со ступенчатым измене/ нием диаметра и осевыми размерами, полученными из условия сохранения основных метрологических характеристик датчика - точности и чувствительности. Датчик содержит секционированную обмотку возбуждения и дифференциаль" но-соединенные измерительную и компенсационную обмотки, размещенные на ферромагнитном сердечнике внутри магнитомягкого корпуса. С одной стороны сердечника размещена симметрирукщая пластина, отделенная от него зазором. постоянной величины, а с другой сто роны - якорь, отделенный от его рабочего торца переменным зазором, величина которого зависит от перемещения контролируемого объекта. 1 ип.Изобретение относится к контрольно-измерительной технике и может бытьиспользовано для измерения линейныхперемещений или зазоров между двумя, объектами,Цель изобретения - уменьшение габаритно-весовых параметров дифференциально-трансформаторного датчика перемещений без ухудшения его метрологических характеристик эа счет соответствующего выполнения и выбора соотношения конструктивных размеровдатчика,На чертеже изображен дифференциально-трансформаторный датчик перемещений, общий вид в сечении по продольной оси.Дифференциально-трансформаторныйдатчик перемещений содержит цилиндриОческий ферромагнитный корпус 1,внутрикоторого расположен неподвижный Фер ромагнитный сердечник 2 с размещенными на нем секциями 3 обмотки возбуждения и дифференциально соединенными 25измерительной 4 и компенсационной 5обмотками. С одной стороны сердечника2 размещена симметрирующая пластина 6, отделенная от компенсационнойчасти датчика зазором г., а с другой ЗОстороны равмещен якорь 7, предназначенный для закрепления на объектеконтроля не показан и отделенныйот измерительной обмотки 4 и рабочего торца сердечника 2 зазором Фр, ве 35личина которого зависит от перемещения Х объекта контроля. Цилиндрический корпус датчика выполнен со ступенчато измененным диаметром в видедвух частей, размеры которых выбраныиз следующих условий:0,650 с й с 0,90;Р - й1 с 1,29где Й - диаметр узкой части корпуса;Э - диаметр широкой части корпуса;1 - длина широкой части корпуса;Ь - общая длина корпуса датчика,Дифференциально-трансформаторныйдатчик перемещений работает следующим образом,При перемещении подвижного якоря 7 относительно торца измерительной части датчика в направлении Хувеличивается или уменьшается величина рабочего зазора д, в то время каквеличина компенсационного зазораостается неизменной. В результате этого изменяется величина магнитного потока, а следовательно, и ЗДС на выходе измерительной обмотки 4.Диаметр 0 корпуса выбирается исходя из получения необходимых метрологических характеристик датчика.Ограничение размеров меньшего диаметра й ) 0,650 корпуса объясняется тем, что при дальнейшем уменьшении диаметра начинает появляться разница в потокосцеплении витков катушек измерительной и компенсационной с металлом корпуса, а это приводит к увеличению погрешности датчика от воздействия температуры,Р-йОграничение длины 1 Ъ --- боль 2шего диаметра корпуса объясняется тем, что дальнейшее уменьшение длины 1 ведет к уменьшению чувствительности датчика на конце диапазона из"за уменьшения выпучивания магнитного потока, так как он начинает замыкаться на меньший диаметр корпуса.Выполнение магнитного корпуса датчика в виде двух тел вращения уменьшает габаритно-весовые показатели датчика в целом на 30-407. по сравнению с известным датчиком, корпус которого выполнен в виде цилиндрического стакана.Формула изобретенияДифференциально-трансформаторный датчик перемещенщ, содержащий цилиндрический ферромагнитный корпус, расположенный внутри него Ферромагнитный сердечник, закрепленные на сердечнике секции обмотки возбуждения и дифференциально соединенные измерительную и компенсационную обмотки, а также размещенные с противоположных от сердечника сторон симметрирующую пластину и якорь, предназначенный для закрепления на объекте контроля, о тл и ч а ю щ и й с я тем, что, с целью уменьшения габаритно-весовых параметров, корпус. датчика выполнен ступенчатым из двух частей разного диаметра, размеры которых выбраны иэ условий0,650 ( й 4 0,90;П-йи --- (12Ргде Й - диаметр узкой части корпуса;П - диаметр широкой части корпуса,1 - длина широкой части корпуса;1, - общая длина корпуса,1392339 СоставитеТехредМ.Дид Т.Бычкова орректор В.Бутяг ктор А.Реви Заказ 1803 одписно ектная,оизводственно-полиграфическое предприятие, г. Ужгород, у 2 Тираж 680 ВНИИПИ Государственпо делам изобрете 3035, Москва, Ж,о комитета СССР и открытийушская наб., д, 4/
