G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров
Устройство для измерения перемещений
Номер патента: 983456
Опубликовано: 23.12.1982
МПК: G01B 13/02
Метки: перемещений
...кромки экрана, вариант.Устройство содержит семь идентичных датчиков типа сопло-соплоф ирасположенный между ними подвижный20 экран 1, присоединенный к перемещаемому телу 2 и снабженный торцовой кромкой 3, взаимодействующей со струями датчиков при перемещении экрана. Центральный датчик 4 и два датчика 5 и б расположены на оси 7 устройства на расстоянии друг от друга,равном величине перемещения. Датчики 8-11 расположены симметрично оси 7 устройства и симметрично перпендикуляру к оси устройства и к оси центрального датчика 4, Торцовая кромка экрана 1 содержит участки12-14; Периферийные участки 12 и 14расположены нормально оси 7 устрой- З 5ства. Центральному участку 13 придаЕ на Е-образная Форма с углом-с(2 наклона ее средней части....
Устройство для измерения перемещений(его варианты)
Номер патента: 983457
Опубликовано: 23.12.1982
МПК: G01B 13/02
Метки: варианты, перемещений(его
...32. Контролируеьнм положениям 4,6,10,12 соответствует ряд 30 датчиков 21-24 и боковые гра 35 ни 37 экраа 32Рруеложениям 5 и 11.соответствует ряд 33,датчиков 25-28 и боковые грани 38экрана 32. Боковые грани 36-38 параллельны 40 оси 50, длины боковых граней не менее расстояний между соответствуквцими контролируемыми положениями наосн нли в группах по одну сторону отоси, длины боковых граней Зб - не 45 менее 2 Г и тем. более 2 Ь 11 длины боковых граней 37 - не мейее 2 щз, длины боковых граней 38 - не менее диаметра сопла в датчиках 25-28. Экран 32 своей задней частью жестко 50 закреплен на объекте 52, перемещениекоторого измеряется устройством. Торцовые грани экрана перпендикулярныоси устройства. Дополнительные передние торцовые грани 39-42...
Пневматическое устройство для измерения кривизны
Номер патента: 983458
Опубликовано: 23.12.1982
Авторы: Дадамухамедов, Дышель, Компанцев, Чекин
МПК: G01B 13/24
Метки: кривизны, пневматическое
...измерений расстояние между ними является базой устройства.Сильфоны Ь и .б каретки 7 и 8 и 1 О дополнительное сопло 10 расположены на одной оси, которая расположена нормально оси измерительного сопла 9 Наружный торец сильфона б соединен с кареткой 8. 15Опора 20 является вспомогательной, она служит для удерживания устройст ва от опрокидывания при его установке на объект измерения. Опора 21 выполнена для фиксации положения изме рителя на объекте измерения, опора 22 - роликовой для уменьшения трения каретки 8 о поверхность объекта при перемещении сильфона б, опора 20 шариковой для ее свободного проскаль зывания по поверхности объекта при его изгибе. Все три опоры образуют в плане опорный треугольник. При установке измерителя на...
Устройство для испытания длинных тонких горизонтально закрепленных изделий
Номер патента: 985707
Опубликовано: 30.12.1982
МПК: G01B 5/30
Метки: горизонтально, длинных, закрепленных, испытания, тонких
...по высоте упоры 12 и 13,которые при снижении уровня жидкостив лотках 3 ниже определенного значения покоятся на опорах,1Предусмотрены различные ощупываю" щие приспособления, смещенные в продольном направлении, с помощью которых проводятся измерения на изделии 1. На фиг,1 в качестве примера контактного и бесконтактного ощупывающих приспособлений изображены механический 14 и пневматический 15 измерительные штифты.Кроме этого возможно предусмотреть электрические или оптические приспособлений.Измерительные штифты 14 и 15 связаны с устройством 16 формирования сигнала для обработки предоставляемых измерительными штифтами 14 и 15 измеренных значений. На индикаторном приборе 17, следукщим за устройством 16 формирования сигнала, можно...
Устройство для измерения деформаций пневматической шины
Номер патента: 985735
Опубликовано: 30.12.1982
Авторы: Аржаев, Никулин, Смирнов, Ульянов
МПК: G01B 7/16, G01M 17/02
Метки: деформаций, пневматической, шины
...внутренней поверхности шины 3, а с другой стороны с помощью направляющего стакана скр 3 пдкой - к ободу 2 колеса. Под действи.ем внешних нагрузок исследуемая точкавнутренней поверхности пневматической шины перемещается в пространстве, при этом перемещение штока 9 относительно направ.ляющей 4 фиксируется линейным потенциометром 10 (датчиком радиальной деформа.ции); поворот направляющей 4 относительно одной из осей крестовины 6 фиксируется круговым потенциометрическим датчиком7 (датчиком тангенциальной деформации);поворот вилки 5 вместе с направляющей4 относительно несущей вилки 1 фиксируется круговым потенциометрическим. датчиком8 (датчиком боковой деформации).Устройство позволяет измерять компонен.ты деформации (радиальную,...
Устройство для измерения линейных размеров
Номер патента: 987367
Опубликовано: 07.01.1983
МПК: G01B 3/00
...с установленным на ней измерительным узломи контрпинолью., предметный столи платформу для установки на нейстанины и предметного стола, станина снабжена опорами и свободноустановлена на платформе,15 На фиг. 1 изображено устрОйстводля измерения линейных размеров,общий вид; на фиг. 2 - то же, сустановленным на предметном столеобъектом большого веса.устройство содержит станину 1 сустановленными на ней измерительнымузлом 2, в состав которого входитподвижная измерительная пиноль 3 иконтрпиноль 4, и платформу, 5, на ко 25 торой установлены станина 1 и предметный стол б с концевой мерой 7.Станина 1 свободно установлена начетырех жестких опорах 8 на платформе 5, которая, в свою очередь, уста 30 новлена на трех регулируеьых опорах,987367...
Измерительные наконечники для контроля среднего диаметра наружной резьбы
Номер патента: 987368
Опубликовано: 07.01.1983
МПК: G01B 3/40
Метки: диаметра, измерительные, наконечники, наружной, резьбы, среднего
...среднего диаметра наружной резьбы выполненных в виде резьбовых полуколец, реэьбовые нитки которых частично срезаны по направлению винтовой линии на глубину, большую высоты резьбы с угловым шагом так, что оставшиеся участки резьбы образуют равные выступы, расположенные на винтовой линии в шахматном порядке, полукольца наконечников выполнены сборными в виде корпуса с продольными по отношению к оси резьбы пазами и поперечной канавкой и закрепленных в пазах корпуса реэьбовых вставок, реэьбовые нитки которых сняты через шаг резьбы.На фиг. 1 изображены измерительные наконечники для контроля среднего диаметра наружной резьбы; на фиг. 2 - разрез А-А на фиг. 1", на фиг. 3 - развертка измерительной поверхности наконечников.Измерительные...
Устройство для разметки звеньев труб
Номер патента: 987369
Опубликовано: 07.01.1983
Автор: Фильченков
МПК: G01B 5/02
Метки: звеньев, разметки, труб
...выставляются на лентах 8 так, чтобы обеспечивалось расположение опор по окружности трубыпод 120 и жестко крепятся в этомоположении гайкой 7. Далее ленты 8набрасываются на трубу, к сферическим концам б опор 5 с помощью щек 3винтом 4 крепятся штанги 1 при стя 987369гиваниищек 3 винтами 4,выдерживается угол наклона плоскости разметки коси трубы (о(0-МОф) . Концы лент 8соединяются замком 9. На одну из штанг.1 накладывается призматический элемент11 до контакта с упором 12, линейка10 при этом находится на одной из двухсвободных штанг 1,По краю лИнейки 10 наносится метка.Затем узел фиксации взаимного осевого расположения штанг снимается и переставляется на другую сторону трубы (в положение на 180 , относительнопрежнего положений) По краю...
Способ определения ширины годичных колец деревьев
Номер патента: 987370
Опубликовано: 07.01.1983
Автор: Умбразас
МПК: G01B 5/02
Метки: годичных, деревьев, колец, ширины
...центр ствола дерева,.тогда разность координат между соседними годичными кольцами 2 будет равна их ширине. Однако на практике образцы 3 и 4 могут быть взяты со смещением 8 и от центра р. В этом случае разность коближе ть уп ния величин щенным выра можно опредем е 4 озволяет повыситьия ширины годичнывзятых с отклонеола дерева. Данны очность олец у ием от способ ипределенразцов,итра ств а изобретен ор Способ опре олец деревьев то базируют анный из ствделения ширэ аключающобразец, фоола дерева ины годичных ийся в том, рмообраэов радиальном ординат соседних годичных колец, замеренная вдоль продольной оси образца, не будет равна ширине годичных колец, измеренной вдоль радиуса, так как в данном случае не будет учитываться угол сС . Поэтому...
Измеритель длины движущегося изделия
Номер патента: 987371
Опубликовано: 07.01.1983
Авторы: Таранченко, Шмейлин
МПК: G01B 5/04
Метки: движущегося, длины, изделия, измеритель
...на одной 30 из полумуфт, отсчетный узел, взаимо 987371действующий с другой полумуфтой,храповой механизм, установленныйна корпусе и взаимодействующий сполумуфтой, связанной с отсчетнымузлом, и узел передачи движения отодной полумуфты к другой, узел передачи движения выполнен в виде гибкого элемента, один конец которогозакреплен на одной полумуфте, адругой конец - на другой полумуфте.На чертеже представлен измеритель длины движущегося изделия, общий вид.Устройство содержит корпус 1,две полумуфты 2 и 3, установленныесоосно, измерительный ролик 4, жестко закрепленный на полумуфте 2,отсчетный узел 5, взаимодействующий с полумуфтой 3, храповой механизм б, взаимодействующий с полумуфтой 3, узел передачи движения отполумуфты 2 к полумуфте...
Датчик линейных перемещений
Номер патента: 987372
Опубликовано: 07.01.1983
Авторы: Алиев, Бадалов, Ибрагим-Заде, Махмудов, Эфендиев
МПК: G01B 7/00
Метки: датчик, линейных, перемещений
...маконденсатор подключ0 измерительной обмо987372 4ется магнитное сопротивление магнитопровода 2 и больше выходное напряжение датчика. Благодаря наличию обмотки смещения постоянного тока осуществляется регулируемое подмагничивание постоянным током сердечникамагнитопровода 2, вследствие чегоувеличивается крутизна выходной характеристики датчика.Ввиду тбго, что выходное напряжение датчика создается в результатепараметрической генерации, оно независит от искажений форьы питающегонапряжения,Таким образом, датчик оказывает- , 15 ся нечувствительным к влиянию помехпо его,цепи возбуждения, вследствиечего повышается его точность. Формула изобретения На чертеже представлена принципиальная схема датчика линейных перемещений,Он содержит два...
Датчик положения
Номер патента: 987373
Опубликовано: 07.01.1983
Авторы: Левитес, Новиков, Ровдо, Хроменко
МПК: G01B 7/00
...1 вдольоси симметрии стаканов закрепленыпостоянный магнит 3 и индуктивныйчувствительный элемент 4, выполненный в виде обмотки 5, размещенной назамкнутом ферромагнитном сердечнике 6, имеющем дополнительную накладку, обращенную к постоянному магниту 3. Реометрические размеры постоянного магнита 3 и накладки на сер)дечнике 6 чувствительного элементав плоскости зазора одинаковы, чтоможет бцть обеспечено, например,за счет применения, соответствующего 2 Ополюсного наконечника магнита 3.В зазоре 2 магнитопровода 1 имежду постоянным магнитом 3 и чувствительным элементом 4 расположенподвижный в направлении А ферромагнитный экран 7, связываемый в процессе измерения с контролируемым объектом.Датчик положения работает следующим образом. 30В...
Устройство для измерения линейных перемещений
Номер патента: 987374
Опубликовано: 07.01.1983
Авторы: Витриченко, Евсеев, Исупов, Штин
МПК: G01B 7/00
Метки: линейных, перемещений
...усилитель 5, первый вход которого подключен к выходной обмотке преобразователя 2, а второй - к выходу фазового модулятора 4, и регистратор 6, 10вход которого подключен к выходу уси лителя 5. Фазовый модулятор 4 можетбыть выполнен в виде параллельно соединенных резистора 7 и варикапа 8,и преобразователя 9 код-напряжение, 15выход которого подключен к одномуиз электродов варикапа 8.Устройство работает следующимобразом.С источника 1 питания в обмоткупитания преобразователя 2 подаетсясинусоидальное напряжение, котороеподается также на вход амплитудногомодулятора 3. Контролируемый параметр (например, давление Р), преобразуемый в перемещение рабочего органа преобразователя 2, вызывает изменение амплитуды и фазы сигнала вего выходной...

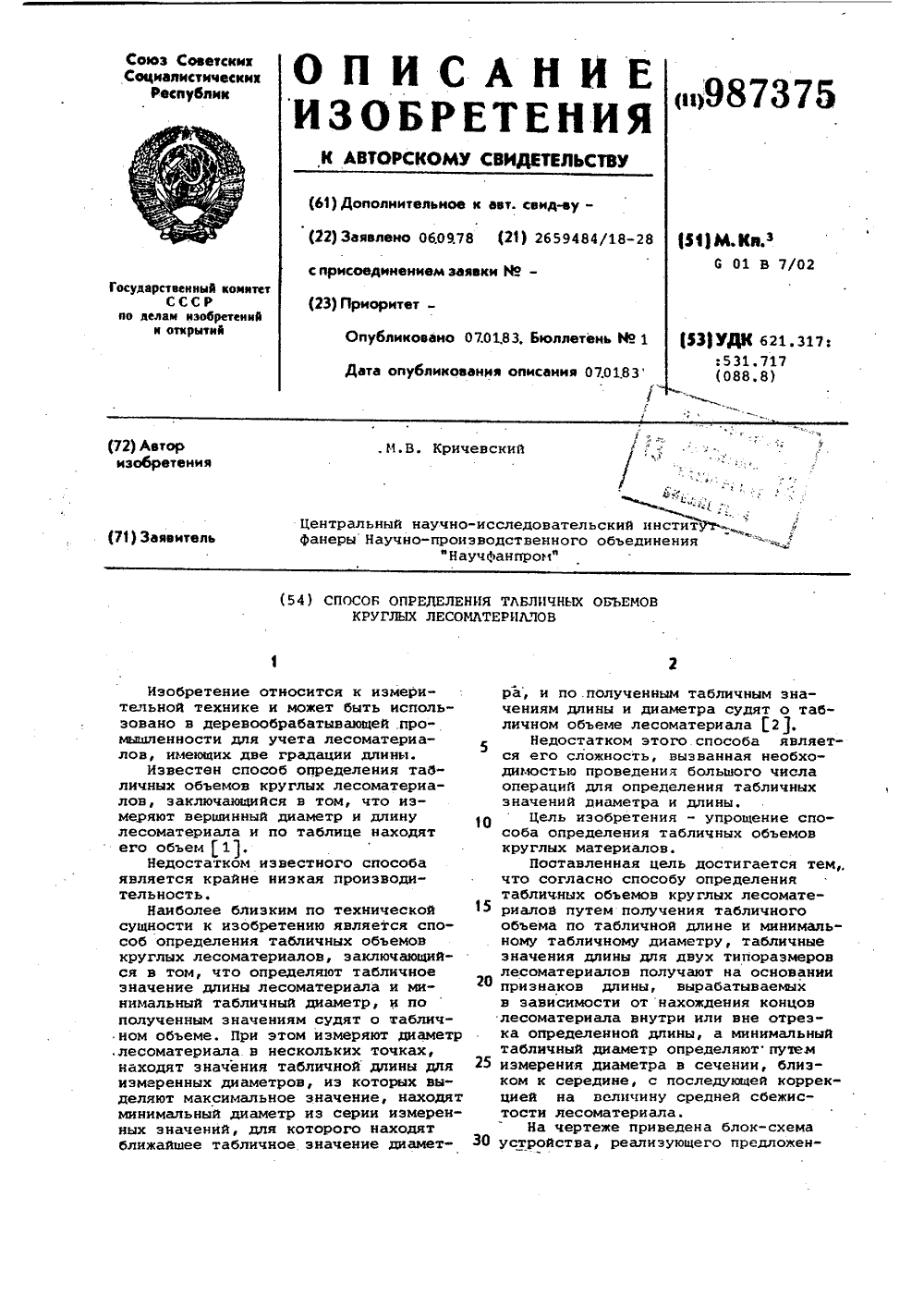

Способ определения табличных объемов круглых лесоматериалов
Номер патента: 987375
Опубликовано: 07.01.1983
Автор: Кричевский
МПК: G01B 7/02
Метки: круглых, лесоматериалов, объемов, табличных
...или вне отрезка определенной длины, а минимальныйтабличный диаметр определяютпутем 25 измерения диаметра в сечении, близком к середине, с последующей коррекцией на величину средней сбежистости лесоматериала.На чертеже приведена блок-схема 30 устройства, реализующего предложен987375 Формула изобретения ный способ определения табличных объемов лесоматериалов,Устройство содержит блок 1 измерения диаметра, блок 2 управления,блок 3 признаков длины, блок 4 определения табличных значений, информационные входы которого подключенык выходам блоков 1 и 3, а управляющий вход подключен к выходу блока 2управления, и вычислительный блок 5,вход которого соединен с выходом бло Ока 4 определения табличных значений.Способ реализуется следующим...
Способ контроля толщины покрытия изделий в гальванической ванне
Номер патента: 987376
Опубликовано: 07.01.1983
Авторы: Гладштейн, Ковальков, Круглов
МПК: G01B 7/06
Метки: ванне, гальванической, покрытия, толщины
...в ваннах с движущимся катодом в процессе злектроосаждения серебра в цианистых электролитах..Эта цель достигается тем, что согласно способу контроля толщины покры О,тня иэделий в гальванической ванне,заключающемуся в том, что фиксируюттекущее изменение веса электрода ванны, Фиксируют изменение веса анода.На чертеже приведена схема устрой-ства, реализующего предлагаеьый способ.Устройство содержит гальваническуюванну 1 серебрения с цианистым электролитом, подвижный катод 2, анод 3, 2 О датчик 4 веса анода и преобразова-,тель 5 веса анода.Способ осуществляется следующимобразом.Под .действием тока, протекающегочерез гальваническую ванну 1, проис"ходыт перенос ионов серебра с анода 3на катод 2 и восстановление их доатомов на катоде. В...
Тензометрическое двухканальное устройство
Номер патента: 987377
Опубликовано: 07.01.1983
Авторы: Карабецкий, Литвинов, Яловенко
МПК: G01B 7/16
Метки: двухканальное, тензометрическое
...10, первый вход которого соединен с выходом генератора 11 напряжения несущей частоты, второй входсоединен с выходом Фаэовращателя 12,а выход коммутатора 10 соединен сопорным входом Фазочувствительногодемодулятора 4. Выход генератора 11несущей частоты соединен с тенэомостом 1, фильтром 2 квадратурнойсоставляющей и входом фаэовращателя 12. Выход фазонращателя 12 соединен с тензомостом 8 и фильтром 9квадратурной составляющей,Устройство работает следующимобразом.Напряжение питания тензомоста 1 и опорное напряжение фильтра 2 кнадратурной составляющей сдвинуто но фазе на 90 д по отношению к напряжению питания тензомоста 8 и опорному напряжению фильтра 9 квадратурной составляющей, Для этого напряжение генератора 11 несущей частоты,...
Интерферометр для контроля формы поверхностей оптических деталей
Номер патента: 987378
Опубликовано: 07.01.1983
Автор: Комраков
МПК: G01B 11/24, G01B 9/02
Метки: интерферометр, оптических, поверхностей, формы
...(фиг, 3), отражающая поверхность зеркала 5 вогнутая сферическая, при контроле выпуклой гиперболической 50 поверхности (фиг. 2).Интерферометр работает следующим образом.Излучение лазера 1 проходит микро- объектив 2, светоделитель 3 и фокусируется объективом 4 в точку на поверхности со светоделительным покрытием центральной эоны зеркала 5. Часть излучения отражается светоделительным покрытием зеркала 5 в обратном направлении и представляет собой волновой фронт сравнения. Другая часть проходит светоделительное покрытие, отражается от контролируемой поверхности 7 и падает на зеркало 5 по нормалям к его отражающей поверхности. Отражающая поверхностьзеркала 5 возвращает излучение вновьна контролируемую поверхность 7, после отраженич...
Интерферометр для исследования прозрачных неоднородностей
Номер патента: 987379
Опубликовано: 07.01.1983
Автор: Борисов
МПК: G01B 9/02
Метки: интерферометр, исследования, неоднородностей, прозрачных
...выходе описывается полной периодической функцией. Подсчет показателя преломления производится по Формуле показатель преломления исследуемой среды в измеряемой области- дина волны источника света;показатель преломления окружающей среды;перемещение световода наодин период;- целое, кратное числу прохождений рабочего луча черезисследуемую среду. где и Озеркала 3, экран 4 с отверстием, фотоумножитель 5 и световод 6, способный с помощью перемещающегося устройства двигаться вдоль направления рабочего луча через исследуемый объект 7, Луч от когерентного источника 1 света, например лазера, раздваивается с помощью светоделительной пластины 2 на рабочий и опорный лучи. Система зеркал 3 за пределами рабочего пространства вновь сводит лучи вместе,...
Способ измерения перемещений
Номер патента: 987380
Опубликовано: 07.01.1983
МПК: G01B 11/00
Метки: перемещений
...с обратным знаком, если последний импульсный сигнал имел номер три,и равный косинусному сиг налу, если последний по времени импульсный сигнал имет номер четыре.На чертеже представлена схема устройства для реализации способа из-, мерения перемещений, 45 Устройство состоит из источника 1 излучения, блока 2 создания картины с пространственной периодической структурой, операционных усилителей 3 и 4, преобразователей 5-8 синусоидального напряжения в импульсное и формирователей 9-12 импульсных сигналов, элементов И 13-16, элементов ИЛИ 17 и 18. Выход преобразователя 5 соединен с одним из входов элемента И 13, выход преобразователя 6 - с одним из входов элемента И 14, выход преобразователя 7 - с одним из входов элемента ИЛИ 18, выход...
Рефлектометр для измерения параметров шероховатости сверхгладких поверхностей
Номер патента: 987381
Опубликовано: 07.01.1983
Авторы: Обрадович, Попов, Солодухо
МПК: G01B 11/30
Метки: параметров, поверхностей, рефлектометр, сверхгладких, шероховатости
...под углом 8, отличным от угла В зеркального отражения, и под углом 9, отличным от углов 8 и 8, нейтральные светофильтры 13- 15, электронно-измерительный блок обработки сигналов, включающий селективный нановольтметр 16, переключатель 17, блок 18 интерфейсных плат и микропроцессор 19, зеркало 20.Рефлектометр работает следующим образом.ЗОПучок монохроматического излучения,выходящий иэ лазера 1, модулируетсямодулятором, представляющим собойжидкокристаллическую .ячейку 2 с поляризатором 3, и оптической системой 5 З 5направляется под острым углом 91 наизмеряемую поверхность, Отраженное втрех направлениях излучение, пройдя через нейтральные светофильтры 13-15,попадает на приемники 7-9 излучения 40с диафрагмами 10-12, расположеннымив...
Пневматическое бесконтактное устройство для измерения линейных размеров
Номер патента: 987382
Опубликовано: 07.01.1983
Автор: Головченко
МПК: G01B 13/00
Метки: бесконтактное, линейных, пневматическое, размеров
...винта 12 так,что расход воздуха через сопло 4 минимален,13При установке контролируемой детали 19 на измерительную позицию давление в мембранной коробке 6 повышается. Так как межсильфонная полость 11 не соединенас мембраннойкоробкой 6, гильза 7 совместно свходным соплом 4 остаются неподвижны-ми, а измерительное сопло 5 йод действием мембранной коробки 6 перемещается в направлении контролируемойдетали 19, в результате чего междузаслонкой 14 и входным соплом 4 увеличивается зазор, что приводит к достаточно быстрому повышению давленияв канале 9, Таким образом, первыйрежим работы устройства близок крелейному,При работе на втором режиме за"порный элемент 16 открыт, сопло 5,удалено от заслонки 15, а заслонка 14 оказывает дросселирующее...
Ультразвуковое устройство для измерения толщины изделий
Номер патента: 987383
Опубликовано: 07.01.1983
МПК: G01B 17/02
Метки: толщины, ультразвуковое
...в код, который алгебраически, в зависимости от знака отклонения толщины, суммируется со значением номинального калибра. Одновременно блок 5 регистрирует истинное значение тодщины изделия,При начальной настройке .Устройства, соответствующей исходной температуре среды, частоту задающего генератора 14 устанавливают равной частотам механического резонанса преобразователей 3 и 4. Этому состояниюсоответствует определенный сигнална выходе датчика 9 температуры.1501 Сигнал с выхода датчика 9 тем- ,пературы поступает на масштабирующий усилитель 10, который обеспечивает необходимое усиление сигналаи выбор начального корректирующегонапряжения на входе задающего генератора 14, при которых поддерживаетсяпропорциональная зависимость междуувеличением...
Устройство для базирования изделий по торцу канавки
Номер патента: 989307
Опубликовано: 15.01.1983
МПК: G01B 5/00
Метки: базирования, канавки, торцу
...диаметруканавки этого изделия, и толщинойменее ширины торца канавки. На фиг. 1 представлена схема устройства; на фиг. 2 - базовая пластина, план,устройство содержит основание 1 сбазовой плоскостью, образованной тремя упорами 2, каретку 3, несущую базовый элемент, выполненный в виде пластины 4, связанной с кареткой упругойсвязью (пружинами) 5, ограничитель бхода каретки, толкатель 7, отсчетноеустройство 8 и подпружиненный столик9 для подачи контрелируемого иэделия10,Базовая пластина 4 имеет фигурныйсквозной вырез, одна часть которогообразована отверстием 1,1, а другаячасть имеет подковообразный опорный выступ 12.Устройство работает следующим образом.В исходной позиции пластина 4 пружинами 5 прижата к каретке 3, занимаю-щей положение,...
Способ контроля наружного диаметра шарошечного долота и устройство для его осуществления
Номер патента: 989308
Опубликовано: 15.01.1983
Авторы: Билоненко, Ильковский, Колугарь, Стеклянов
МПК: G01B 5/08
Метки: диаметра, долота, наружного, шарошечного
...концах внутренние соосные Калиброванную цилиндрическую поверхность и коническую поверхности, последняя сопряжена с наружной конической поверхностью основания. 10На чертеже представлено устройство для контроля наружного диаметра шарошечного долота, общий вид.Устройство содержит основание 1 с центральной резьбовой поверхностью 2 и соосной наружной конической поверх" ностью 3, калибр-кольцо 4, имеющий на своих противоположных концах внутренние соосные цилиндрическую 5 и коническую 6 поверхности.Контроль наружного диаметра по дан. ному способу осуществляется следующим образом.Шарошечное долото 7 устанавливают на основании шарошками 8 вверх, резь- бовой поверхностью 9 сопрягают с резь 25 бовой поверхностью 2 основания 1, при этом ось...
Устройство для поверки приборов для контроля кинематической погрешности зубчатых колес
Номер патента: 989309
Опубликовано: 15.01.1983
Авторы: Коган, Константинов
МПК: G01B 5/20
Метки: зубчатых, кинематической, колес, поверки, погрешности, приборов
...перемещений, Механизм 5 (вкачестве примера показан винтовоймеханизм) предназначен для установки шпинделей 1 и 3 с заданной не"соосностью е . Устройство 6 предназ"начено для соединения шпинделей 1и 3 и обеспечения передачи угловогоперемещения по заданному закону, 40Преобразователь 2 через умножитель 7 и делитель 8 подключен к одному из входов .компаратора 9, в качестве которого может быть использован фазовый детектор, к другому входу 4которого подключен преобразователь,4,Компаратор 9 подключен к самописцу 10. ройства позволяет повысить достоверность измерения высокочастотных составляющих кинематической погрешности на 10 Формула изобретения.Устройство 6 (фиг.2 и 3) состоитиз ведомой полумуфты 11 с закрепленными на ней упором 12 и...
Прибор для измерения несимметричности положения канавок внутренних колец двухрядных сферических ролико-подшипников
Номер патента: 989310
Опубликовано: 15.01.1983
Автор: Нехамкин
МПК: G01B 5/24
Метки: внутренних, двухрядных, канавок, колец, несимметричности, положения, прибор, ролико-подшипников, сферических
...роликов, и предназначенной для контактированияс наружной поверхностью измеряемогокольца,На Фиг,1 показана схема приборадля измерения несимметричности положения канавок внутренних колец двухрядных сферических роликоподшипников; на Фиг.2 - то же, вид сверху.Прибор содержит корпус 1 с базовой поверхностью 2 для размещенияна ней измеряемого кольца 3 по торцу, механизм базирования кольца 3,выполненный в виде трех роликов 4,5,и б, причем ролик 4 жестко закрепленна базовой поверхности 2,а ролики5 и б симметрично расположены относительно оси ролика 4, подпружиненыпружинами 7 и 8 и установлены на заданном расстоянии от базовой поверхности 2, определяемом расположениемканавок 9 и 10 по высотекольца 3,передаточный механизм, выполненныйв виде...
Тензометр
Номер патента: 989311
Опубликовано: 15.01.1983
Авторы: Абушенков, Ильичев, Мокрый, Чернецкий
МПК: G01B 5/30
Метки: тензометр
...скобамтензобалку, концы которой соединенысо скобами, каждая скоба выполненас жестким и упругим концами, перваяопора закреплена на жестком концескобы, а вторая. установлена саоснос первой на упругом конце скобы своэможностью поворота вокруг своейоси, а конец первой опоры и продоль;ная ось симметрии тенэобалки расположены в одной плоскости.На фиг,1 изображен описываемыйтензометр, общий вид; на фиг.2 разрез А-А на фиг.1.989311 Формула изобретения каз 11104/56 Тираж 600 Подписное НИИ"Патент", г. Ужгород, ул. Проектн илиал Тензометр содержит две скобы 1 и2 с двумя опорами 3 и 4, тензобалку 5, установленную перпендикулярноскобам и концы которой соединейы соскобами 1 и 2,Каждая скоба выполнена с жестким концом 6 и упругим концом 7. 5Опора 3...
Устройство для измерения линейной деформации объекта
Номер патента: 989312
Опубликовано: 15.01.1983
Авторы: Деев, Кан, Лебедев, Степанов
МПК: G01B 5/30
Метки: деформации, линейной, объекта
...расположенв термокамере 20, Дляобеспечения,компенсации температурной погрешности цилиндр 2 со штоком 3, частьжесткого подвеса П и механизма сгибкой связью вынесены эа пределытермокамеры 20. Наконце рычага 9установлен груз 21, служащий дляустранения влияния веса рычага 9 сустановленными на нем наконечником10 и парой направляющих блоков 18на объект 19 исследования, а следовательно, и на результаты измерений,Для передачи штоком 3 на наконечник 22 измерителя 4 через механизмс гибкой связью истинного (неискаженного) значения деформации объекта 19 исследований необходимо, чтобымежду наконечниками 10 и 13 гибкаянить. 14 своими ветвями совпадала снаправЛением деформации объекта 19исследования, т,е. важно правильно(без перекосов)...
Преобразователь перемещения
Номер патента: 989313
Опубликовано: 15.01.1983
Автор: Бойко
МПК: G01B 7/00
Метки: перемещения
...винтовые резьбы с одинаковым шагом , Винт 1 и втулка 2 отделе ны зазором и установлены так, чтобы выступы 3 из резьб были обращены один к другому, Между торцовыми поверхностями винта 1 и втулки 2 разме" щена обмотка 4 возбуждения, охваченная снаружи магнитопроводящей гиль эой 5, которая магнитно связывает винт и втулку в единую замкнутую магнитную систему, В зазоре между винтом 1 и втулкой 2 размещен под" нижный цилиндрический элемент, б, 50 на поверхности которого выполнены пазы трехзаходной винтовой резьбы с симметричным положением крайних заходов относительно среднего захода. Расстояние между пазами заходов 55 резьб выбирается с учетом краевой деформации магнитного поля возбуждения под выступами одноэаходной резьбы, Пазы...
Преобразователь линейных перемещений
Номер патента: 989314
Опубликовано: 15.01.1983
Автор: Голубев
МПК: G01B 7/00
Метки: линейных, перемещений
...симметрии.На фиг.1 схематично представлено 30конструктивное выполнение преобразователя линейных перемещений; на фиг.2 - разрез А-А на фиг.1.Преобразователь линейных перемещений содержит С-образный магнито провод 1 с размещенной на нем измерительной обмоткой 2 и установленный параллельно ему кольцевой замкнутый магнитопровод 3 с размещеннойна нем обмоткой 4 возбуждения пере менного тока. Оба магнитопровода закреплены на общем немагнитном основании 5, Подвижный короткоэамкнутый виток б, выполненный в виде двух плоских одинаковых петель 7 и 8, размещен в зазоре С-образного 1 и в отверстии кольцевого 3 магнитопроводов таким образом, чтобы перекрещивающиеся перемычки 9 и 10 располагались в исходном положении витка в зазоре С-образного...
