Номер патента: 1016809

Опубликовано: 07.05.1983

Автор: Подолинский

МПК: G01B 7/30

Метки: датчик, индуктивный, объекта, положения

...приемная обмотка расположена внутри индукторной обмотки.На чертеже приведена структурная 45схема датчикаИндуктивный датчик положения объекта содержит индукторную обмотку 1, приемную, обмотку 2 дополнительную обмотку 3, генератор 4, усилитель . 5, блок б сигнализации. Ероме того,. на чертеже обозначены двухбазовый диод 7, транзистор. 8, резистор 9 генератор 4, выходной трансформа.- тор 10 усилителя 5, светодиод 11, тиристор 12 конденсатор 13, резистор 14 и диод 15 блока 6 сигнализации, резисторы 16-19 и конденсаторы 20и 21.60Индунтнаиый датчик положения работает, следующим образом.Внутри индуктивной обмотки 1 располагаются дав одинаковые рамки приемной обмотки 2 Рамки имеют гео метрические раэме 5 ы и одинаковоечисло витков и соединяются...

Номер патента: 1017903

Опубликовано: 15.05.1983

Авторы: Байрамова, Гололобов

МПК: G01B 3/40

Метки: диаметров, резьб, средних, шпильках

...участка шпильки, две пары измерительных каретокс контактными повегчностями и отсчет ными механизмами для определениявзаимиого положения кареток, узлы.измерения размеров между проволочками с измерительными наконечниками,имеющими измерительные поверхности, 0контактирующие с проволочками, упоры, расположенные на измерительныхнаконечниках и отстоящие от измерительных поверхностей наконечников наравном расстоянии, упоры измерительныхнаконечников установлены между контактными поверхностями измерительных кареток.На чертеже Изображено устройстводля контроля средних Диаметров резьбв шпильках, общий вид. 60Устройство содержит корпус 1,размещенный на корпусе узел установки и закрепления шпильки не, показан , комплекты держателей не...

Номер патента: 1017904

Опубликовано: 15.05.1983

Автор: Барган

МПК: G01B 5/30

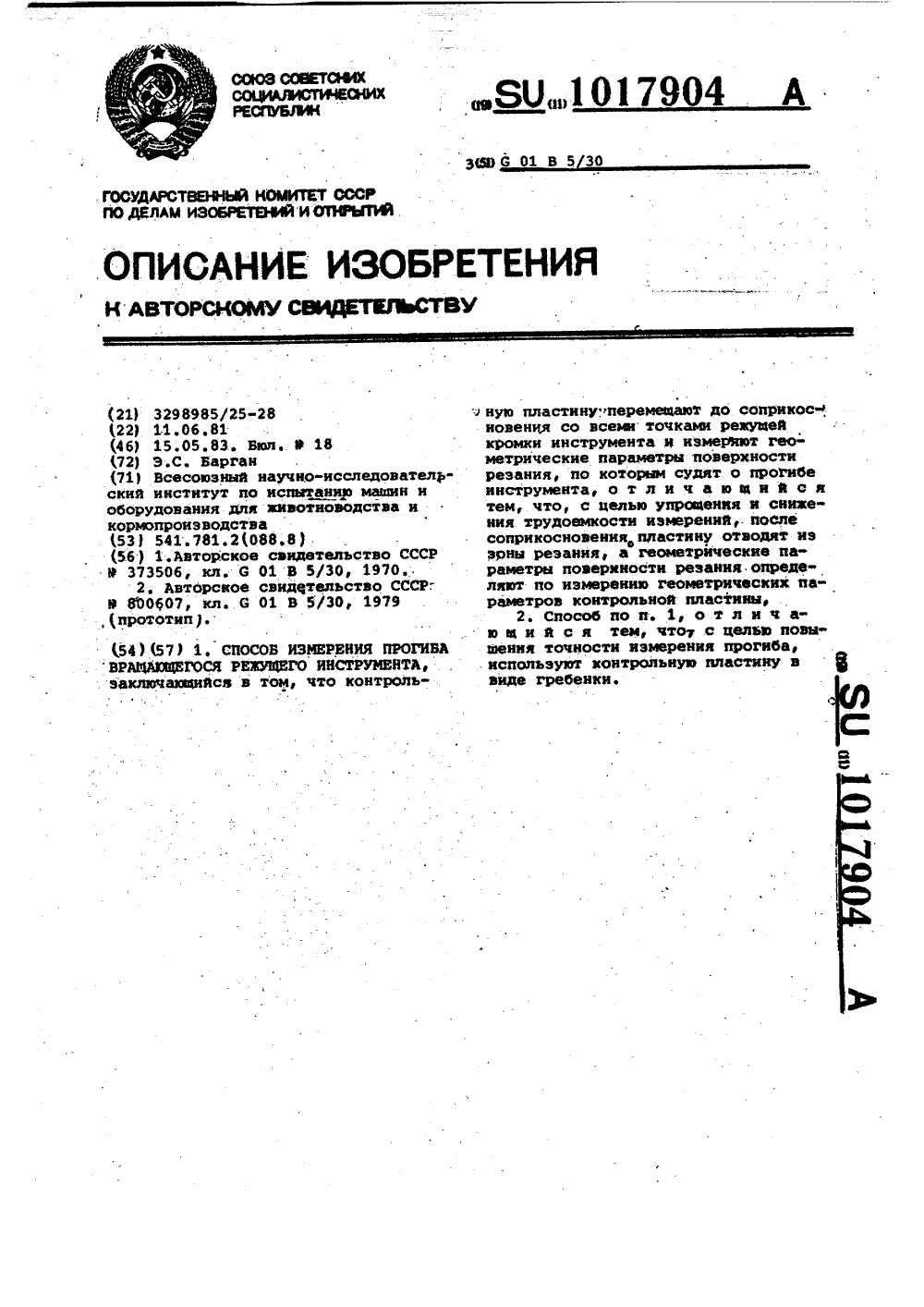

Метки: вращающегося, инструмента, прогиба, режущего

...число которых может бытьвеликоНаиболее близким по техническойсущности и достигаемому эФФекту является. способ измерения прогиба вращающегося режущего инструмента, заключающийся в". том, что контрольную пластину перемещают до соприкосновениясо всеми точками режущей кромки ин"струмента, измеряют геометрическиепараметры поверхности резания путемФртографирования на кинопленку про-.цесса резания контрольной пластины,по которым и судят о прогибе инструмента 2.35Однако этот способ также сложен,так как требуется обеспечение условий для киносъемки, и трудоемок,что связано с обработкой кинопленкии последующей дешифрацией полученных кадров.Цель изобретения - упрощение иснижение трудоемкости измерений, атакже повышение точности измерений.Цель...

Номер патента: 1017905

Опубликовано: 15.05.1983

Авторы: Колзеев, Прошкин

МПК: G01B 7/04

Метки: движущегося, позиции, равномерно, тела

...на различном расстоянии одна от другой для различных участков движения, а устройство снабжено элементом задерж ки, вход которого подключен к выходу основного элемента И, и каналами обработки сигнала по числу участков движения, каждый иэ которых состоит из последовательно соединенных жду О цего мультивибратора, вход запуска которого соединен с выходом элемента задержки, первого элемеита И, второй вход которого соединен с выходом основного элемента И, второго элемента И, первая группа входов которого соединена с выходами первых элементов И последующих каналов, соответственно, а выход подключен к соответствующему входу регистратора, и счетчика, выход которого под О ключен к соответствуЮщему входу регистратора, элемента НЕ, вход кото.рого...

Номер патента: 1017906

Опубликовано: 15.05.1983

Авторы: Попов, Щедрова

МПК: G01B 7/00

Метки: контактной, положения, провода, сети

...электрически соединен с несекционированной лыжей..На фиг.1 приведена схема устройства, вид спередиу на фиг.2 - то.же, 55 вид в профиль.Устройство содержит пантограф 1, снабженный жестко установленными на нем секционированной лыжей 2 и равной ей по длине несекционированной 60 лыжей 3, Секционированная лыжа 2 сос. . тоит из чередующихся проводящих и иепроводящих секций, Пантограф 1 установлен на крыше 4 подвижного объекта и его лыжи, установленные перпендикулярно направлениюдвижения, скользят по контролируемому проводу 5 контактной сети. Измеритель б высоты провода устройства содержит группу контактов 7, установленных на дугообразном изоляционном основании, и скользящий по ним ползунок В, механически связанный с пантографом 1. Блок 9...

Номер патента: 1017907

Опубликовано: 15.05.1983

Авторы: Коломиец, Свиридов

МПК: G01B 7/06

Метки: диэлектрических, измеритель, толщины

...сопротивление. подается на дополнительные высокопотенциальные электроды 7:и 8 которые расположены соответственно между основными высокопотенциальными 5 6 и низко- потенциальными 3;4 электродами.При подключенйи измерительного преобразователя 1 к блоку 12.основной 5 высокопотенциальный электрод б образ-цового преобразователя 2 подключается к ннзкопотенциальному электроду 4 и наоборот, при подключении образцового преобразователя 2 к блоку 12 основ- О ной высокопотенциальный. электрод 5 измерительного преобразователя 1 подключается к низкойотенциальному электроду 3Такое переключение электродов позволяет перераспределить электри ческие поля преобразователей 1 и 2 в диэлектрической подложке 9. так, что рри поочередйом подключении этих...

Номер патента: 1017908

Опубликовано: 15.05.1983

Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн

МПК: G01B 7/14

Метки: деталями, зазора, между, сопряженными

...соизмеримой с зазором, что обус лавливает ошибки измерения.Цель изобретения - повышение точности измерений.Поставленная цель достигается тем, что согласно способу измерения зазо- ЗО ра между сопряженными деталями, включающему перемещение одной детали относительно другойпоперек зазора путем возбуждения ее высокочастотным сигналом, повышение амплитуды сигна ла высокочастотного воэбуждениядо начала вращения другой детали, измерение этой амплитуды, измеряют температуры шероховатости поверхностей сопряженных деталей, по их величинам с помощью тарировочного графика определяют величину амплитуды высокочастотного сигнала, необходимой для начала вращения другой детали при отсутствии зазора, а величину зазораопределяют по разности величин...

Номер патента: 1017909

Опубликовано: 15.05.1983

Авторы: Гузненков, Левин, Фильчиков, Царькова

МПК: G01B 7/16

Метки: тензометрическое

...сов, выходы которого соединены с уппоследовательно. соединенные генера- , равляющими входами ключей б, 10, 11.тор и формирователь калибровочных: импульсов, выход которого подсоеди- Устройство работает следующим об.нен к тензодатчику, а также схему разомопределения полярности калибровочного ,. Тенэодатчик 1 преобразует механиуровня, вход которой соединен с выхо- ческие колебания в электрический сигдом согласующего блока, а выход - , нал, который усиливает согласующийс входом формирователя калибровочных блок 2. По команде генератора 13- Фор.импульсов 2). мирователь 14 калибровочных импульНедостатком устройства является сов изменяет состояние тензодатчиневысокая точность измерения, обус- ка 1 тем, что он возвращает сигнал...

Номер патента: 1017910

Опубликовано: 15.05.1983

Автор: Зражевский

МПК: G01B 7/16

Метки: тензометрическое

...соединенные дифференциальный усилитель, фазочувствительный детектор, фильтр и регйстратор,генератор синусоидальных колебаний,включенный в диагональ питания тенэомоста, а управляющий. вход Фазочувствительного детектора подключенк выходу генератора, снабжено последовательно соединенными управляемьмповторителем, дополнительными фазочувствительным детектором и Фильт" 45.ром, вход управляемого повторителяподключен к выходу дифференциального усилителя, выход дополнительногофильтра подключен к регистратору,а управляющие входы управляемого 50повторителя и дополнительного фазо"чувствительного детектора подключены .соответственно к выходу основного фильтра и выходу дифференциального усилителя. 55На чертеже представлена блок-схе, .ма...

Номер патента: 1017911

Опубликовано: 15.05.1983

Авторы: Демура, Кривов, Мялин, Турыгин, Фальков

МПК: G01B 7/16

Метки: тензометр

...другие опорные элементы установлены на каждой иэ частей корпуса и контактируют с основанием, с которым соединены другие концы тенэобалочек, размещенных так, что их плоскость перпендикулярна основанию, а каждое коромысло установлено на измерительном рычаге с возможностью . поворота вокруг своей оси и продольного перемещения.На фиг. 1 изображена конструктивная схема одного измерительного рычага с элементами тензометра; на фиг. 2 кинематическая схема тензометра; на фиг, 3 - разрез В-В на фиг. 1.Тензаметр содержит корпус, выполненный из двух автономных частей и 2, связанные с ними два измерительных рычага 3 и 4 Г-образной формы с опорными элементами 5 и б, основа"- ние 7 из теплоизоляционного материала, на котором закреплены концы...

Номер патента: 1017912

Опубликовано: 15.05.1983

Авторы: Палатник, Равлик, Самофалов, Яценко

МПК: G01B 7/24

Метки: механических, напряжений

...график,ний (,2:, .: поясняющюй данный способ. (пример граУказанный способ не обеспечивает дунровочной зависимости, испольэуевысокой точности прн испытаниях де- мой в данном способе).талей малых размероВ и малых жест : По осн абсцисс отложены механиностей, так как жесткость известных. ческие напряжения, а по оси ординатфотоупругих покрытий,при необходимых отношение расстояния между полосами.толщинах 0,5-3 мм вносит значнтель- на.чувствительном элементе, посленые искажения в результаты измере- воздействия, измеряемых механическихннй. Йзвестные фотоупругив покрытия напряжений к такому же .расстояниюимеют невысокую термостойкость - до нх воздействия. Кривая 1 соответ до 200 еС, что не позволяет использо- ствует пленке с...

Номер патента: 1017913

Опубликовано: 15.05.1983

Авторы: Патумсис, Стейкунас

МПК: G01B 7/30

Метки: зубчатых, кинематической, передач, погрешности, цифровое

...делителей 4 и 5 частоты со.делители частоты, подключенные к ним, единены с входами триггеров 12 и 13,Формирователи импульсов, счетчики выходы генератора 15 соединены симпульсов, блоки памяти, триггеры, 5 входами ключей 20 и 21, выходы региста также логическую схему И, генера- ратора 16 подключены к входам вторыхтор и регистратор, снабжено последо- триггеров 24 и 25, выходы генераторавательно соединенными блоком управ с входами ключей 20 и 21, и счетления, вычислителем и запоминающим чики 8 и 9 ямпульсов через блоки 10. блоком, выход которого соединен с 60 и 11 памяти соединены с входами вывходом регистратора, вход блока уп- .числителя 18, выходы триггеров 12равления соединен с выходом логичес" и 13 подключены к входам формировакой схемы...

Номер патента: 1017914

Опубликовано: 15.05.1983

Авторы: Головин, Евстафьев, Камаев, Кириллов, Сапожников

МПК: G01B 7/14

Метки: величины, зазора, между, обкатываемыми, цилиндрами

...ЗОемымн цилиндрами в электрический сиг-.нал, пропорциональный разности ихдиаметров, Этот споСоб позволяет контролировать величину зазора постояннов процессе работы печи 2 . 35Однако правильные результаты изерення получаются только при отсутствии проскальзывания бандажа относительно обечайки или их заклинивания. При этом могут получаться лож,ные результаты измерений,. Цель изобретения - исключениеложных результатов измерений,Поставленная цел. достигается тем, что согласно способу определвНия величины зазора между обкатываемыми цилиндрами, заключающемуся в преобразовании величины относитель.ного смещения между обкатываемыми цилиндрами в электрический сигнал, пропорциональный разности их диаметров, измеряют линейные скорости...

Номер патента: 1017915

Опубликовано: 15.05.1983

Авторы: Бараш, Федотова

МПК: G01B 9/02

Метки: перемещений

...ИОМИТЕТ ССОПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) УСТРОЙСТВО ДЛЯ ИЭИЕРЕНИЯ ПВРЕИЕЩЕНИй,содержащее двухчастотиы.источник излучения, ннтерферометртипа Иайкельсона, отражатели онорно-.го и измерительного иаеч которого фвынолнены в видв угоающщ отражателей, и анализатор и нриемник излу-.ченйя, иоследовательно установленныена аасоде иитереромвтра, б т лч а в щ:е е с я . тем, что, с. цвлью.новваення точност, оно снабженоиолуволноаой иластжной, установленной: в, олорйок нлече ннтерферометрана агути излучения от светоделителк отражателю, и четвертьвовновой о : иластиной, разйещвйной между светоавлителем й анализатором. Я1617915 Составитель В ПотаповРедактор О. Колесникова Техред В,далекорей Корректор А. ПовхЮ 4 В Ю Юе ю Ф ЮЮ Заказ...

Номер патента: 1017916

Опубликовано: 15.05.1983

Авторы: Василевский, Павлов, Романов, Садов, Шестаков

МПК: G01B 11/00

Метки: интерференционное, линейных, объекта, перемещений

...невысокая точность контроля,обусловленная появлением ошибки припоперечных смещениях подвижного отпажателя.Цель изобретения - повышение точности контроля.Указанная цель достигается тем,что устройство снабжено двумя телеско рпическими системами, Одна из которыхустановлена между уголковыми отражателяж, другая в . между уголковым отражателем, связываемым с объектом,и элементом совмещения потоков, а те лескопнческие системы выполнены сзаданными параметрами увеличения, иувеличение обеих систем равно единице.;На чертеже представлена схема интерференционного устройства контроля 50линейных перемещений,Устройство содержит источник 1 монохроматического излучения и последовательно расположенные по ходу излучения коллиматор 2, светоделитель...

Номер патента: 1017917

Опубликовано: 15.05.1983

Авторы: Петухов, Пунгер, Скорик

МПК: G01B 11/00

Метки: горячего, длины, проката

...изображения совпадает с направлением движения проката. 60Дискретизатор 2 иэображения выполнен в виде ряда параллельных оптически изолированных каналов, расположенных вдоль траектории развертки,т.е. вдоль направления В, на задан ных интервалах друг от друга. Каналы образованы непрозрачными продольными перегородками 5, расположенными на одной стороне каждого канала вдоль продольной оси каналов, и поперечными диафрагмами 6, установленными с другой стороны каждого канала (К - ширина канала;- длина канала). Таким образом, в каждом ка-, нале дискретиэатора 2 та его сторона, которая находится в начале зоны измерения, имеет большую площадь отражающей поверхности, чем противоположная сторона. Сторона канала в дискретиэаторе 2, показанном на...

Номер патента: 1017918

Опубликовано: 15.05.1983

Авторы: Александров, Ильин, Прядченко

МПК: G01B 11/08

Метки: геометрических, объектов, протяженных, размеров

...момент прохождения световыми потоками центра измерительной зоны, опре. деляют длительность между импульсами Фототоков, соответствующих моментам перекрытия объЕктом каждого из 10двух световых потоков, и импульсомфототока, соответствующим центру измерительной эоны, формируют масштабные импульсы, суммируют число масш"табных импульсов, вошедших в каждую 15длительность, и по величине суммыопределяют текущий размер объекта.Устройство для контроля геометрических размеров протяженных объектов, содержащее оптический квантовыйгенератор, светоделительную пластину, делящую световой поток на двеветви, первую коллимирующую систему,первую фокусирующую линзу и первыйФотоэлемент, расположенные в однойветви, вторую коллимирующую...

Номер патента: 1017919

Опубликовано: 15.05.1983

Автор: Овод

МПК: G01B 11/10

Метки: непрерывного, объектов, протяженных, толщины

...в сечении сканирующегозеркала больше, чем интенсивность визмерительной зоне. Следовательно, насканирующем зеркале образуется втораячувствительная зона с наибольшей интенсивностью света в сечении, восприимчивой к посторонним частицам, чтоприводит к регистрации ложных сигналов, соответствующих размерам этихчастиц, и также к снижению точностиизмерения,Цель изобретения - повышение точности измерения толщины микронных исубмикронных протяженных объектов,Поставленная цель достигается тем,что устройство для непрерывного измерения толщины протяженных объектовснабжено диафрагмой, расположенноймежду сканирующим зеркалом и заднейФокальной плоскостью первой сканирующей линзы, и заградительным фильтром,,установленным между этой плоскостьюи...

Номер патента: 1017920

Опубликовано: 15.05.1983

Авторы: Гольдштейн, Дьяконова, Иванов, Капцов, Новиков, Овсянников, Осипенко, Суняев, Суровова

МПК: G01B 11/16

Метки: детали, деформаций, остаточных, приращений

...предшествовавшей обработки упорядоченнуюструктуру материала детали. Выявление характерных линий, образованныхпоследовательностями характерных точек, облегчается при рассмотрениидетали с помощью оптических средств,обеспечивающих увеличение от 4,5до 10000 раз. При этом увеличениесвыше 10000 раз оказывается нецелесообразным, так как попадающее вполе зрения малое число характерныхточек с размытыми границами не образует легко идентифицируемого образца искомой характерной линии структуры материала. Идентификация образцов основывается не только на геометрических параметрах точек, но ина их взаимном расположении относительно совокуйности наблюдаемых характерных линий. Такие геометрические параметры, как расстояние междудвумя характерными...

Номер патента: 1017921

Опубликовано: 15.05.1983

Авторы: Бородакий, Быковский, Смирнов

МПК: G01B 11/16

Метки: интегрально-оптический, тензодатчик

...поляризатораи анализатора для преобразования изменения фазы излучения в изменениеего интенсивности. 15Наиболее близким к изобретению потехнической сущности является интегрально-оптический тензодатчик, содер. жащий расположенные последовательныевдоль оптической оси первый световод,20чувствительный элемент, выполненныйв виде планарного тонкопленочноговолновода, и второй световод 2 .Недостатком этого датчика являетсяневысокая чувствительность к деформа ции вследствие того, что фотоупругиехарактеристики материала волноводанедостаточно высоки.Цель изобретения - повышение чувствительности.Цель достигается тем, что интегрально-оптический тензодатчик, содержащий расположенные последовательно .вдоль оптической оси первый...

Номер патента: 1017922

Опубликовано: 15.05.1983

Автор: Конев

МПК: G01B 11/16

Метки: бандажированного, валка, деталях, методом, модель, напряжений, поляризационнооптическим

...модели.Это достигается погружением моделив иммерсионную жидкость, оптическиесвойства иммерсионной ванны равныоптическим свойствам модели. Таккак поверхность иммерсионной ванныперпендикулярна направлению лучей,их отражение не происходит. Картинанапряжений становится пои этом более размытой появляется необходимость в дополнительном оборудовании: иммерсионной ванне, сильном источнике света и охлаждающем устройстведля него, а таже в закреплении этого оборудования на поляриэационнооптической установке, что затрудняет и удлиняет процесс иэмерени.Цель изобретения - упрощение процесса измерения.Поставленная цель достигаетсятем, что в модели для измерения напряжений в деталях бандажированноговалка поляризационно-оптическимметодом, содержащей...

Номер патента: 1017923

Опубликовано: 15.05.1983

Авторы: Лукин, Маврин, Мустафин, Рафиков, Топоркова

МПК: G01B 11/24, G01B 9/021, G02B 5/32 ...

Метки: асферических, поверхностей

...что и не позволяет использовать его для контроля одновременно двух сечений торической поверхности, 65 Цель изобретения - возможность контроля неосесимметричных поверхностей, преимущественно торических.Поставленная цель достигается тем, что в устройстве для контроля асферических поверхностей, содержащем последовательно расположенные моно- хроматический источник света, коллиматор и светоделитель, делящий световой поток на две ветви, зеркало, установленное в одной ветви, голограммный компенсатор, установленный в другой ветви, и регистрирующий блок, голограммный компенсатор выполнен в виде осевой голограммы сферического волнового Фронта с радиусом кривизны Р, равным в плоскости голограммыЙВ - Й 5 Р=" 2 с возможностью установки ее...

Номер патента: 1017924

Опубликовано: 15.05.1983

Авторы: Бирюков, Карякин, Нечитайло

МПК: G01B 13/02

Метки: линейных, пневматическое, размеров

...один вход которого сообщен с выходом пневматического сумматора, другой вход - с выходом элемента сравнения, а его выход - являетсявыходом устройства.Дроссельный сумматор настраиваетсяна компенсацию максимальной ошибки всигнале на выходе элемента сравнения,что снижает влияние погрешности пневматического сумматора на точностьустройства.На чертеже показана принципиальная 35схема устройства.Пневматическое устройство для контроля линейных размеров содержит преобразователь 1 линейного размера впневматический сигнал, элемент 2 4 Осравнения, механизм 3 отрицательнойобратной связи, на котором закрепленпреобразователь 1, пневматический"сумматор 4, дроссели 5 и 6, образую"щие дроссельный сумматор. 45 Выход преобразователя 1...

Номер патента: 1017925

Опубликовано: 15.05.1983

Авторы: Петраков, Талалаев

МПК: G01B 13/02

Метки: измерений, перемещений, пневматическое

...7 с источником сжатого 40воздуха (не показан). Поршень 2 размещен в корпусе 1 с зазором 8 переменного вдоль линии 9 перемещенияпоршня сечения. Зазор 8 выполняетфункцию щелевого выходного дросселя. 45В варианте устройства (фиг. 2)поршень 2 и полость 5 выполнены коническими, сужающимися в направлениик измерительному соплу 3, и полость5 сообщена с преобразователем измерительного давления (не показан) спомощью штуцера 10. Пружина б, закрепленная в канале 4, стабилизируетперемещение измерительного соплавдоль линии 9 перемещения поршня 2.Постоянный дроссель 7 выполнен в видештуцера, закрепленного в корпусе 1 с помощью ввертной втулки 11. Устройство размещается над объектом 12 измерения с зазором 5, обеспечивающим некоторый зазор дмежду...

Номер патента: 1019208

Опубликовано: 23.05.1983

Авторы: Кузьмин, Строкан

МПК: G01B 3/14

Метки: геометрических, параметров

...расширение номенклатуры контролируемых деталей и параметров.Указанная цель достигается тем, что устройство снабжено сменными шаблонами, установленными на неподвижной губке с возможностью поворота и имеющими базовую поверхность, совпадающую с нулевым делением шкалы штанги, и опору, закрепленную на штанге с возможностью перемещения параллельно ее пазу,Кроме того, с целью повышения удобства измерения, устройство снабжено пластиной, закрепленной на опоре перпендикулярно к ее оси, и самоустанавливающейся губкой, расположенной на конце пластины. На фиг. 1 представлено устройство для геометрических параметров деталей при измерении максимальной высоты разделки сварного шва, общий вид; на фиг. 2 - то же, при измерении минимальной высоты...

Номер патента: 1019209

Опубликовано: 23.05.1983

Автор: Дизер

МПК: G01B 3/16

Метки: несоосных, разметки, соединений, труб

...в направляюших с возможностью перемешений и фиксации в них, кронштейн ус. тановлен на кольцевом корпусе делителя с возможностью перемещения по окружности, а ось чертилки расположена в одной плоскости с осями стержней. На фиг. 1 представлена схема разметки сечений ряда несоосных труб, расположенных под разными углами в вертикальной плоскости к оси врезаемого участка трубы, на фиг. 2 - схема разметки сечений ряда несоосных труб, расположенных под разными углами в горизонтальной плоскости к той же оси; на фиг. 3 - предлагаемое устройство, общий вид; на фиг, 4 - делитель углов; на фиг. 5 - разрез А - А на фиг. 4; на фиг, 6 -- конструкция стержня делителя углов; на фиг. 7 - конструкция ползуна делителя углов; на фиг. 8 - разрез Б...

Номер патента: 1019210

Опубликовано: 23.05.1983

Авторы: Белинович, Куницын, Ременник

МПК: G01B 5/00

Метки: вне, выставки, индикаторных, мера, настройки, резцов, станка, установочная, устройств

...отверстия требуемого диаметра 11. Недостатком известной двухступенчатой оправки является влияние биения настроечной поверхности относительно базовой.15Целью изобретения является повышение точности выставки резцов,Цель достигается тем, что в установочной мере настройки индикаторных устройств для выставки резцов вне станка, содержащей цилиндр с базовой и настроечными поверхностями, базовая и настроечные поверхности выполнены с одинаковым диаметром.На фиг. 1 изображена установочная мера, находяьцаяся в рабочем положении в индикаторном устройстве для выставки рез цов вне станка; на фиг. 2 - вид А на фиг. 1.Установочная мера содержит цилиндр 1 с базовой и настроечными поверхностями, выполненными с одинаковым диаметром Ы. Базовой...

Номер патента: 1019211

Опубликовано: 23.05.1983

Авторы: Тененбаум, Шавер

МПК: G01B 11/02, G01B 5/02

Метки: инкрементный, растровый, фотоэлектрический

...однако все же шаг растра не можетбыть сделан менее 10 мкм, поскольку награницах сред возникает рассеяние света,Целью изобретения является повышениеразрешающей способности преобразователя,Цель достигается тем, что в фотоэлектрическом инкрементном растровом преобразователе, содержащем корпус, ведущеезвено, растровое сопряжение, состоящее израстровой линейки и плавающей маски сосветителем и фотоприемниками, один изэлементов которого связан с корпусом, авторой - с ведущим звеном, н ап ра вляющие плавающей маски, выполненные на растровой линейке и обеспечивающие их относительное перемешение с минимальным зазором, пространственный шарнир, обеспечиваюгций маске перемещение по нормали крастровой линейке и поворот относительнодвух осей, лежащих...

Номер патента: 1019212

Опубликовано: 23.05.1983

Авторы: Бабушкин, Кувшинов, Олейников, Пахтин, Серов

МПК: G01B 5/06

Метки: индикаторный, толщиномер

...наконечник 1.Недостатками указанного толщиномераявляются большой вес и низкая точность, контроля крупногабаритных деталей, Приизмерении индикаторным толщиномером необходимо прижать неподвижный измерительный наконечник с усилием, составляющим 20 - 50% веса толщиномера и направленным перпендикулярно к детали. Это усилие создает изгибающий момент, величвндкоторого пропорциональна вылету корпусатолщиномера и приводит к деформации нижней части его корпуса. Эта деформация выбирается подвижным измерительным наконечником и полностью входит в погрешность измерения, Увеличение жесткости скобы приводит к недопустимому ее утяжеление.Цель изобретения - повышение точности измерения.Указанная цель достигается тем, что виндикаторном тол...

Номер патента: 1019213

Опубликовано: 23.05.1983

Автор: Новоселов

МПК: G01B 5/20

Метки: внутренней, детали, поверхности, расстояния, сферической, торца, центра

...с отсчетным устройством, снабжен сферой, на базирующем элементе вьсполнена направляющая в виде ступенчатого отверстия, ось которого рассюложс.ц;с под углом к плоскости базируюсцсго эгсс кссспа, цилиндрический элемент под,сружццен в сксвом направлении и установлен в с 1 уцсц ш гсос отверстии с ограничением перемс щения вдоль его оси с таким зазором, цтосы торец цилиндрического элемента це выхолил за пределы контролируемой сферицссской поверхности.На чертеже изображено устройство, общссй пссд. Устройство содержит базирующий элемент 1, в центре от оси которого установлено отсчетное устройство 2 с измерительным наконечником 3, Измерительный нако 5 нечник выполнен с плоской пяткой и находится в контакте со сферическим наконечником...
