Суперпневмоамортизатор

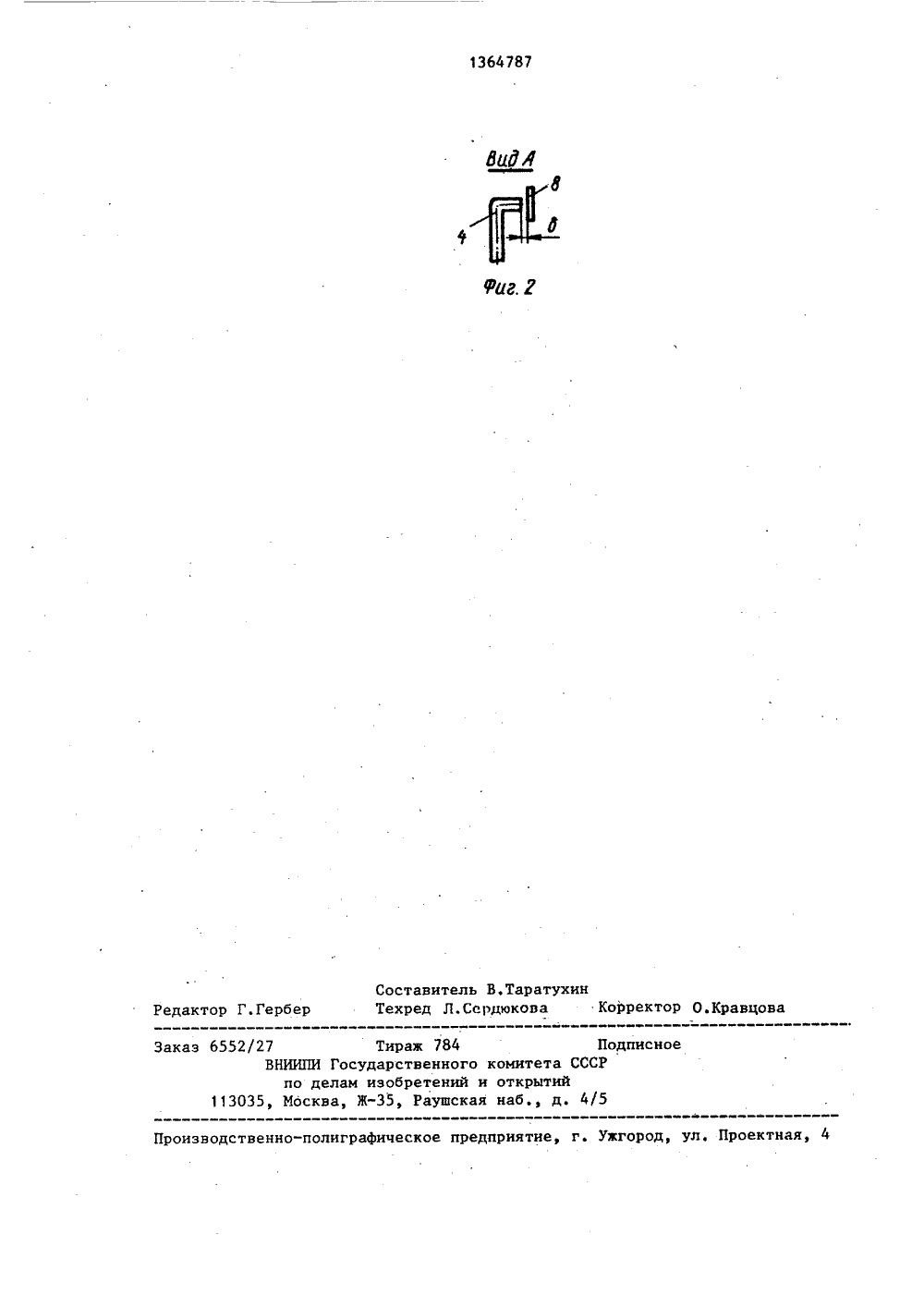

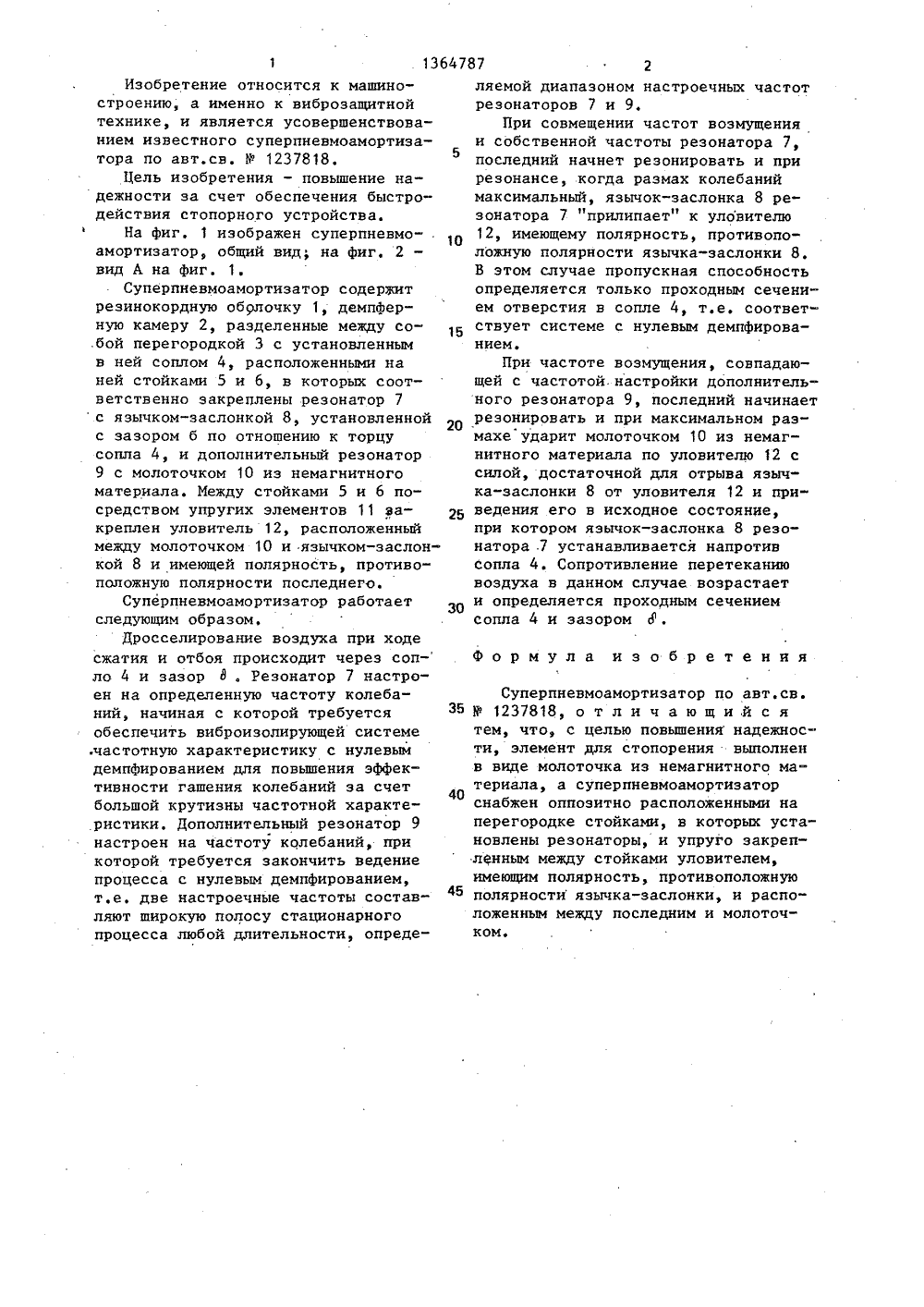

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 87 А 19) 111) 4 Р 16 Г 9/О ПИСАНИЕ ИЗОБРЕТЕНИ иг 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР, ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(56) Авторское свидетельство СССРУ 1237818, кл. Р 16 Р 9/04, 1984.(57) Изобретение относится к машиностроению, а именно к виброзащитнойтехнике. Целью изобретения являетсяповышение надежности эа счет обеспечения быстродействия стопорногоустройства. При совмещениичастотвозмущения и собственной частоты резонатора 7 язычок-заслонка 8 прилипает к уловителю 12, что соответствует системе с нулевым демпфированием. При частоте возмущения, совпадающей с частотой настройки дополнительного резонатора 9, молоточек 10ударяет по уловителю 12 и язычок-заслонка 8 вновь устанавливается напротив сопла,4. 2 ил.Изобретение относится к машиностроению, а именно к виброзащитной технике, и является усовершенствованием известного суперпневмоамортизатора по авт.св. В 1237818.Цель изобретения - повышение надежности за счет обеспечения быстродействия стопорного устройства.На фиг. 1 изображен суперпневмо- . амортизатор, общий вид; на фиг. 2 - вид А на фиг. 1.Суперпневмоамортизатор содержит резинокордную оболочку 1, демпферную камеру 2, разделенные между со.бой перегородкой 3 с установленным в ней соплом 4, расположенными на ней стойками 5 и 6, в которых соответственно закреплены резонатор 7с язычком-заслонкой 8, установленной с зазором б по отношению к торцу сопла 4, и дополнительный резонатор 9 с молоточком 10 из немагнитного материала. Между стойками 5 и 6 посредством упругих элементов 11 закреплен уловитель 12, расположенный между молоточком 10 и язычком-заслонкой 8 и имеющей полярность, противоположную полярности последнего.Суперпневмоамортизатор работает следующим образом.Дросселирование воздуха при ходе сжатия и отбоя происходит через соп- ло 4 и зазор 3 . Резонатор 7 настроен на определенную частоту колебаний, начиная с которой требуется обеспечить виброизолирующей системе .частотную характеристику с нулевым демпфированием для повышения эффективности гашения колебаний за счет большой крутизны частотной характеристики, Дополнительный резонатор 9 настроен на частоту колебаний, при которой требуется закончить ведение процесса с нулевым демпфированием, т.е. две настроечные частоты составляют широкую полосу стационарного процесса любой длительности определяемой диапазоном настроечных частотрезонаторов 7 и 9,При совмещении частот возмущенияи собственной частоты резонатора 7,5последний начнет резонировать и прирезонансе, когда размах колебаниймаксимальный, язычок-заслонка 8 резонатора 7 "прилипает" к уловителю12, имеющему полярность, противоположную полярности язычка-заслонки 8,В этом случае пропускная способностьопределяется только проходным сечением отверстия в сопле 4, т.е. соответствует системе с нулевым демпфированием.При частоте возмущения, совпадающей с частотой. настройки дополнительного резонатора 9, последний начинаетрезонировать и при максимальном размахе ударит молоточком 10 из немагнитного материала по уловителю 12 ссилой, достаточной для отрыва язычка-заслонки 8 от уловителя 12 и при 26 ведения его в исходное состояние,при котором язычок-заслонка 8 резонатора .7 устанавливается напротивсопла 4. Сопротивление перетеканиювоздуха в данном случае возрастаети определяется проходным сечениемсопла 4 и зазором Ю,Формула изобретенияСуперпневмоамортизатор по авт.св. З 5 9 1237818, отличающийсятем, что, с целью повышения надежности, элемент для стопорения выполненв виде молоточка из немагнитного материала, а суперпневмоамортизаторснабжен оппозитно расположенными наперегородке стойками, в которых установлены резонаторы, и упруго закрепленным между стойками уловителем,имеющим полярность, противоположную 45 полярности язычка-заслонки, и расположенным между последним и молоточком.1364787 Составитель В.ТаратухинТехред Л.Сердюкова Корректор О.Кравцова Редактор Г.Гербер Заказ 6552/27 Тираж 784 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
