Генератор импульсов

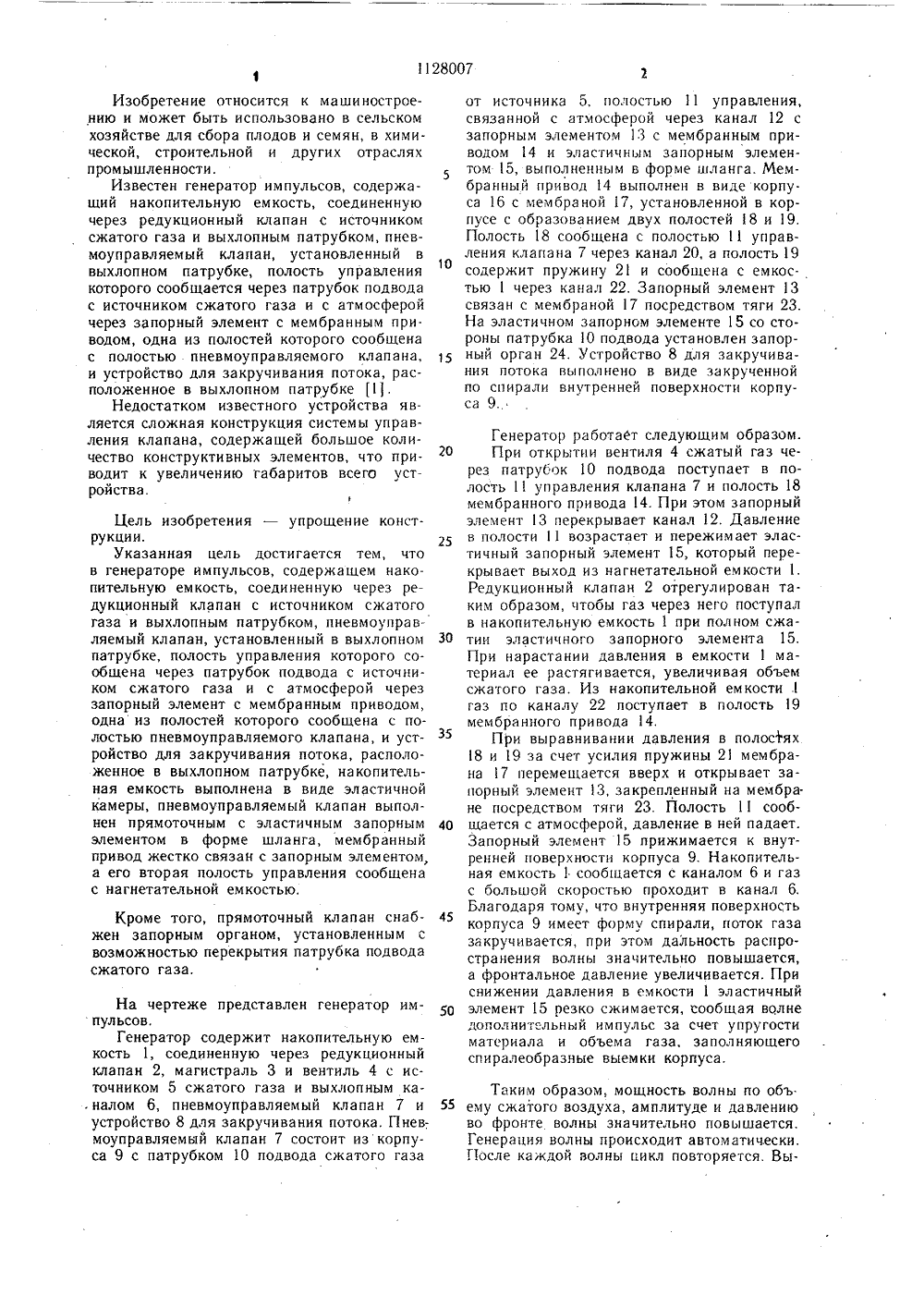

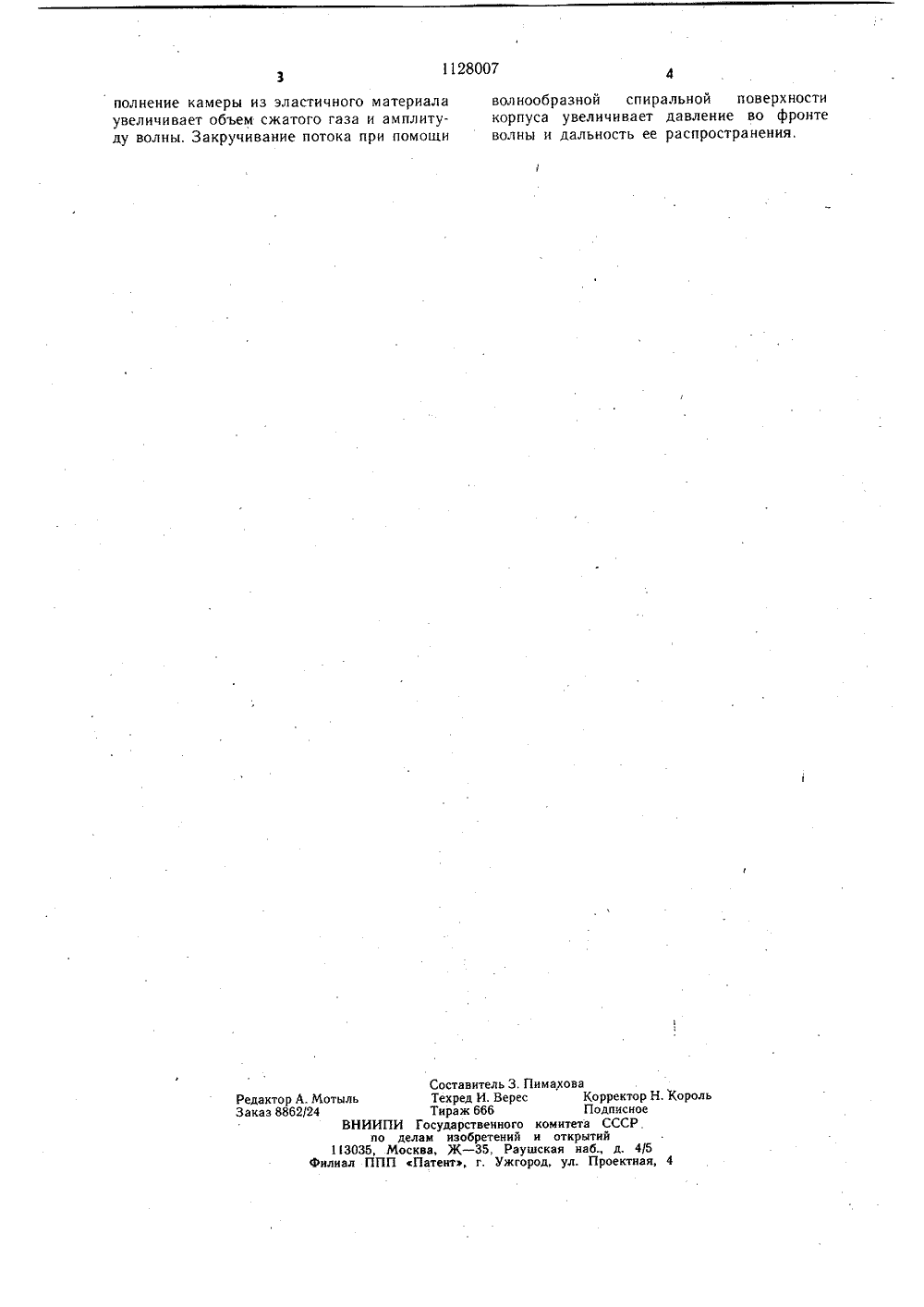

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9 Е 15 В 21/12 ОП ИЗОБРЕТ ИДЕТЕЛЬСТ ТОРСКОМ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Ташкентский ордена Трудового Красного Знамени институт инженеров ирригациии механизации сельского хозяйства(54) (57) 1. ГЕНЕРАТОР ИМПУЛЬСОВ,содержащий накопительную емкость, соединенную через редукционный клапан с источником сжатого газа и выхлопным патрубком,пневмоуправляемый клапан, установленныйв выхлопном патрубке, полость управлениякоторого сообщена через патрубок подвода ЯО 1128007 с источником сжатого газа и с атмосферой через запорный элемент с мембранным приводом, одна из полостей которого сообщена с полостью пневмоуправляем ого клапана, и устройство для закручивания потока, расположенное в выхлопном патрубке, отличающийся тем, что, с целью упрощения конструкции, накопительная емкость выполнена в виде эластичной камеры, пневмоуправляемын клапан выполнен прямоточным с эластичным запорным элементом в форме шланга, мембранный привод жестко связан с запорным элементома его вторая полость управления сообщена с нагнетательной емкостью.2. Генератор по п. 1, отличающийся тем, что прямоточный клапан снабжен запорным органом, установленным с возможностью перекрытия патрубка подвода сжатого газа. Е5 10 15 55 Изобретение относится к машиностроению и может быть использовано в сельском хозяйстве для сбора плодов и семян, в химической, строительной и других отраслях промышленности.Известен генератор импульсов, содержащий накопительную емкость, соединенную через редукционный клапан с источником сжатого газа и выхлопным патрубком, пневмоуправляемый клапан, установленный в выхлопном патрубке, полость управления которого сообщается через патрубок подвода с источником сжатого газа и с атмосферой через запорный элемент с мембранным приводом, одна из полостей которого сообщена с полостью пневмоуправляемого клапана, и устройство для закручивания потока, расположенное в выхлопном патрубке 1 .Недостатком известного устройства является сложная конструкция системы управления клапана, содержащей большое количество конструктивных элементов, что приводит к увеличению габаритов всего устройства. Цель изобретения - упрощение конструкции.Указанная цель достигается тем, что в генераторе импульсов, содержащем накопительную емкость, соединенную через редукционный клапан с источником сжатого газа и выхлопным патрубком, пневмоуправляемый клапан, установленный в выхлопном патрубке, полость управления которого сообщена через патрубок подвода с источником сжатого газа и с атмосферой через запорный элемент с мембранным приводом, одна из полостей которого сообщена с полостью пневмоуправляемого клапана, и устройство для закручивания потока, расположенное в выхлопном патрубке, накопительная емкость выполнена в виде эластичной камеры, пневмоуправляемый клапан выполнен прямоточным с эластичным запорным элементом в форме шланга, мембранный привод жестко связан с запорным элементом, а его вторая полость управления сообщена с нагнетательной емкостью. Кроме того, прямоточный клапан снабжен запорным органом, установленным с возможностью перекрытия патрубка подвода сжатого газа,На чертеже представлен генератор импульсов.Генератор содержит накопительную емкость 1, соединенную через редукционный клапан 2, магистраль 3 и вентиль 4 с источником 5 сжатого газа и выхлопным ка.налом 6, пневмоуправляемый клапан 7 и устройство 8 для закручивания потока. Пневмоуправляемый клапан 7 состоит изкорпуса 9 с патрубком 10 подвода сжатого газа 20 25 30 35 40 45 50 от источника 5, полостью 11 управления, связанной с атмосферой через канал 12 с запорным элементом 13 с мембранным приводом 14 и эластичным запорным элементом 15, выполненным в форме шланга. Мембранный привод 14 выполнен в виде корпуса 16 с мембраной 17, установленной в корпусе с образованием двух полостей 18 и 19. Полость 18 сообщена с полостью 11 управления клапана 7 через канал 20, а полость 19 содержит пружину 21 и сообщена с емкостью 1 через канал 22. Запорный элемент 13 связан с мембраной 17 посредством тяги 23. На эластичном запорном элементе 15 со стороны патрубка 1 О подвода установлен запорный орган 24. Устройство 8 для закручивания потока выполнено в виде закрученной по спирали внутренней поверхности корпуса 9. Генератор работает следующим образом.При открытии вентиля 4 сжатый газ через патрубок 10 подвода поступает в полость 1 управления клапана 7 и полость 18 мембранного привода 14. При этом запорный элемент 13 перекрывает канал 12. Давление в полости 1 возрастает и пережимает эластичный запорный элемент 15, который перекрывает выход из нагнетательной емкости 1. Редукционный клапан 2 отрегулирован таким образом, чтобы газ через него поступал в накопительную емкость 1 при полном сжатии эластичного запорного элемента 15. При нарастании давления в емкости 1 материал ее растягивается, увеличивая объем сжатого газа. Из накопительной емкости . газ по каналу 22 поступает в полость 19 мембранного привода 14.При выравнивании давления в полостях 18 и 19 за счет усилия пружины 21 мембрана 7 перемещается вверх и открывает запорный элемент 13, закрепленный на мембране посредством тяги 23. Полость 11 сообщается с атмосферой, давление в ней падает. Запорный элемент 15 прижимается к внутренней поверхности корпуса 9. Накопительная емкость 1 сообщается с каналом 6 и газ с большой скоростью проходит в канал 6. Благодаря тому, что внутренняя поверхность корпуса 9 имеет форму спирали, поток газа закручивается, при этом дальность распространения волны значительно повышается, а фронтальное давление увеличивается. При снижении давления в емкости 1 эластичный элемент 15 резко сжимается, сообщая волне дополнительный импульс за счет упругости материала и объема газа, заполняющего спиралеобразные выемки корпуса. Таким образом, мощность волны по объ. ему сжатого воздуха, амплитуде и давлению во фронте волны значительно повышается. Генерация волны происходит автоматически. После каждой волны цикл повторяется. Вы1128007 Составитель 3. ПимаховаТехред И. Верес Корректор Н, КорольТираж 666 ПодписноеВНИИПИ Государственного комитета СССР,по делам изобретении и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор А. МотыльЗаказ 8862/24 полнение камеры из эластичного материала увеличивает объем сжатого газа и амплитуду волны. Закручивание потока при помощи волнообразной спиральной поверхности корпуса увеличивает давление во фронте волны и дальность ее распространения.
