Устройство для ориентации текстильных полотен
Номер патента: 1416556
Опубликовано: 15.08.1988
Авторы: Бахман, Вельнер, Кус, Шуман
МПК: B65H 9/00, D05B 41/00
Метки: ориентации, полотен, текстильных
...сверху; на фиг. 3 - то же, послеориентапии детали одежды в направлении х,Устройство содержит стол 1 дляразмещения изделия,Стол 1 перемещается в направлении. Он наклонен на угол Ыпоперек направления движения. В столе находится полая камера с подключением для сжатого воздуха. Поверхность стола снабжена выпускными отверстиями для воздуха (нв показаны),которые входят в полую камеру, Вовремя процесса ориентации создаетсянесущий воздушный буфер, путем чегоулучшается скольжение.Сбоку стола 1 находится упор 7 для изделия, закрепленный на нижней кромке стола. Непосредственно у упора расположены фотоэлектрические чувствительные элементы 3 и 4. Про тив чувствительных элементов 3 и 4 в стол вставлены воздушные сопла 9 и 10, которые создают...
Электрогидравлический загружатель
Номер патента: 1128005
Опубликовано: 07.12.1984
Авторы: Безрук, Кулагин, Кус, Перченок, Шевцов, Юдин
МПК: F15B 19/00
Метки: загружатель, электрогидравлический
...электро- гидравлического загружателя.Устройство содержит последовательно связанные задатчик 1, элемент 2 сравнения,5 0 5 20 25 30 35 40 45 50 55 регулятор 3, электрогидравлический усилитель 4 и гидродвигатель, выполненный, например, в виде гидроцилиндра 5, кинематически связанного с поворотным механизмом 6, датчик 7 перепада давлений в полостях 8 и 9 гидроцилиндра 5, подключенный к второму входу элемента 2, третий вход которого подключен через блок 10 динамической коррекции к выходу регулятора 3, датчик 11 угловой скорости механизма 6, соединенный через фазоопережающий элемент 12 с усилителем 4, двухпозиционный электроуправляемый кран 13, заграждающий фильтр 14, настроенный на частоту гидромеханического резонанса устройства, и блок...
Электрогидравлический загружатель
Номер патента: 830017
Опубликовано: 15.05.1981
Авторы: Безрук, Кус, Нелюбов, Перченок, Сухорецкая, Упоров, Чугунов, Чулин, Щукин
МПК: F15B 9/03
Метки: загружатель, электрогидравлический
...тбзт 10 Ка 1,т 1 НОЖСц 51 И НЕЛИНЕЙНОГ(ЭбЛОКа 1 ) т тт ЗОСПЭСЖЮЩЕГС Э т" Е -МЕ Та 1 0, б;онаИса 1 НЧСКСЙ Кор"РЕ КЦРтт Б С тЮсБЮ; сБ "ЕЯС.т:Е 3;ОБЕ .33 ЬЦС СОЕРЕИНСЦ 3 ЬХ ИЕРЦИОЦ -Ц И р т О т.:: т: 3 Е 1 О.: С. (Г )О 1 11 Д е) с:3 Л 1. ". с, К И : 3;". 33. " " тработает следующим об;.:а.тоСнаЛ З ац(3 пЦ т ПРПОРИОН азЬ Ц,;йЗцасЭНИЭ т 1м(33- а За: РУЗКИ, ПОСТУПаЕТВ блок С):аццецк 51, где непрерывносравцквается с си 35 лом поступаюЩИМ С,аТт 51 Ка 3;ЕР:аДс,;аЛЕИ 51 тВЬЩаОЩС ГО ЭЛСКТ)3 ЧСС(3 й С; 3 ГЦсЛ т ПРО"ПО)ЭЦИОН 31 ЬЕЫй сЭЕ 1:тУ с 13 ЛЕИЯ БПОЛССТЯХ СИЛОБС 3 О ГИ)ЭОЦИЛИЦД)с,СиНсЗЛ 1. сССОГЛБСОБЦИ 5 ПОСТ)ПссстНа ЕЗХОД РЕГ)тлЯТОГ)а . т тоРь 11 РУС:С Озакон ре улирования, и далее нВХОД ЭЛЕКТРОГР 3 РаЗЛИЕСКОГО УС 13 И -теля 2, ре:...
Установочное устройство для бурильных машин
Номер патента: 394541
Опубликовано: 01.01.1973
Авторы: Александров, Бажал, Заварзин, Кус, Соколов, Солов, Черных, Чуприна
МПК: E21B 15/00
Метки: бурильных, машин, установочное
...причем распорная колонка 1 предназначена для крепления податчика 2 и перемещения его вверх и вниз. 201 аретка 3, движуцаяся,по стойкам 4 кодоои 1, служит для установки в ней податч - на 2 и фиксации его дри надвигании и повороте на необходимый угол в вертикальной плоскости. 25Каретка состоит из насправляющих планок 5. соединенных между собой втулкой 6, на которой закреплены зубчатые полумуфты 7, входящие в зацепление с подвижными долумуфтами 3 на ползунах 9 каретки 3. зо Оое пары полумуфт стянуты через подвижные опорные втулки 10 и тарельчатые пружины 12 регулировочным винтом 13 буртиком 11 и фиксируют податчик 2 под нужцьв углом в вертикальной плоскости.Применение зуочатых полумуфт. стянутых ерез опорные втулки и пружинь регулировочным...
Буропогрузочная машина
Номер патента: 341956
Опубликовано: 01.01.1972
Авторы: Бажал, Государственный, Заварзин, Конструированию, Кус, Мед, Нестеренко
Метки: буропогрузочная
...8, прикрепленным к барабану осится к области горно" именно к б опог зоч ьминский, В, А. Медяник,И, Заварзинованию и конструированиюромышленности механизма подъема ковша. Цилиндр 9 взаимодействует с рычагом 10 и через фиксатор 11 управляет собачкой 7.Установка цилиндра 9 и его взаимодейст вие с рычагом 10 и собачкой 7 позволяет надежно производить фиксацию ковша и управлять механизмом стопорения ковша с пульта погрузочной машины. Фиксатор 11, которым снабжен рычаг, обеспечивает вывод из зацеп ления и стопорение собачки, уменьшая приэтом износ деталей механизма стопорения ковша. Вентили 12 и 13 служат для подключения к работе механизма стопорения ковша (при бурении) и цилиндра поворотной плат формы (при уборке горной массы). С...
Буровая каретка
Номер патента: 294936
Опубликовано: 01.01.1971
Авторы: Амеличев, Бажал, Джупанас, Кус, Пригожий
МПК: E21D 9/10
...Питание гидро- цилиндра 10 осуществляется от шятной водопроводной сети, С этой целшо гидроцилиидр выполнен из стяльпынержавеющптруб. Управление гидроцплпндром производится с помощью кряия 22. Опускание штока пдроцплиидря,Вмс 1 с иим и мниил 5 Торя с иодатчиками происодпт под действием и собственного всся при спуске воды из поршневой полости гидроцилиидра через слшпое отверстие крана 22.294936 фиг I Принцип работы каретки заключается в следующем.Подъехав к забою, останавливают и затормаживают каретку, Через гибкий рукав подключают каретку к шахтной водопроводной сети. Оттянув вниз за рукоятку пальцевый фиксатор 7 и повернув затем рукоятку на 90 отпускают фиксатор, оставляя его во взведенном состоянии, прн этом фиксатор не попадает...
Буропогрузочная машина
Номер патента: 275955
Опубликовано: 01.01.1970
Авторы: Амеличев, Кузьминский, Кус, Мед, Пригожий, Чуприн
Метки: буропогрузочная
...бурильной машиной 9 н податчцком 5, Податчцк 5, бурц,пульт-рукоятка 8 вместе сосное устройство.Для фиксации оурильного устройства по5 высоте на выходном валу редуктора механизма подъема ковша установлено раповое колесо 10, в зацепление с которым входит подпружиненная собачка 11. Управление собачкой 11выведено ца боковую сторону погрузочной маО шины 1. Собачка 11 упирается в зуб рапового колеса 10 ц це позволяет опускаться ковшу,На период погрузки породы собачка с помощью рукоятки управления 12 выводится иззацепления с храповым колесом 10 ц защелкойи не препятствует свободному опусканшо ков- ша Для подвода воздуха на пульт-рукоятку 8к воздушной магистрали погрузочной машины1 подключается рукав 18.О Буропогрузочная машина работает...

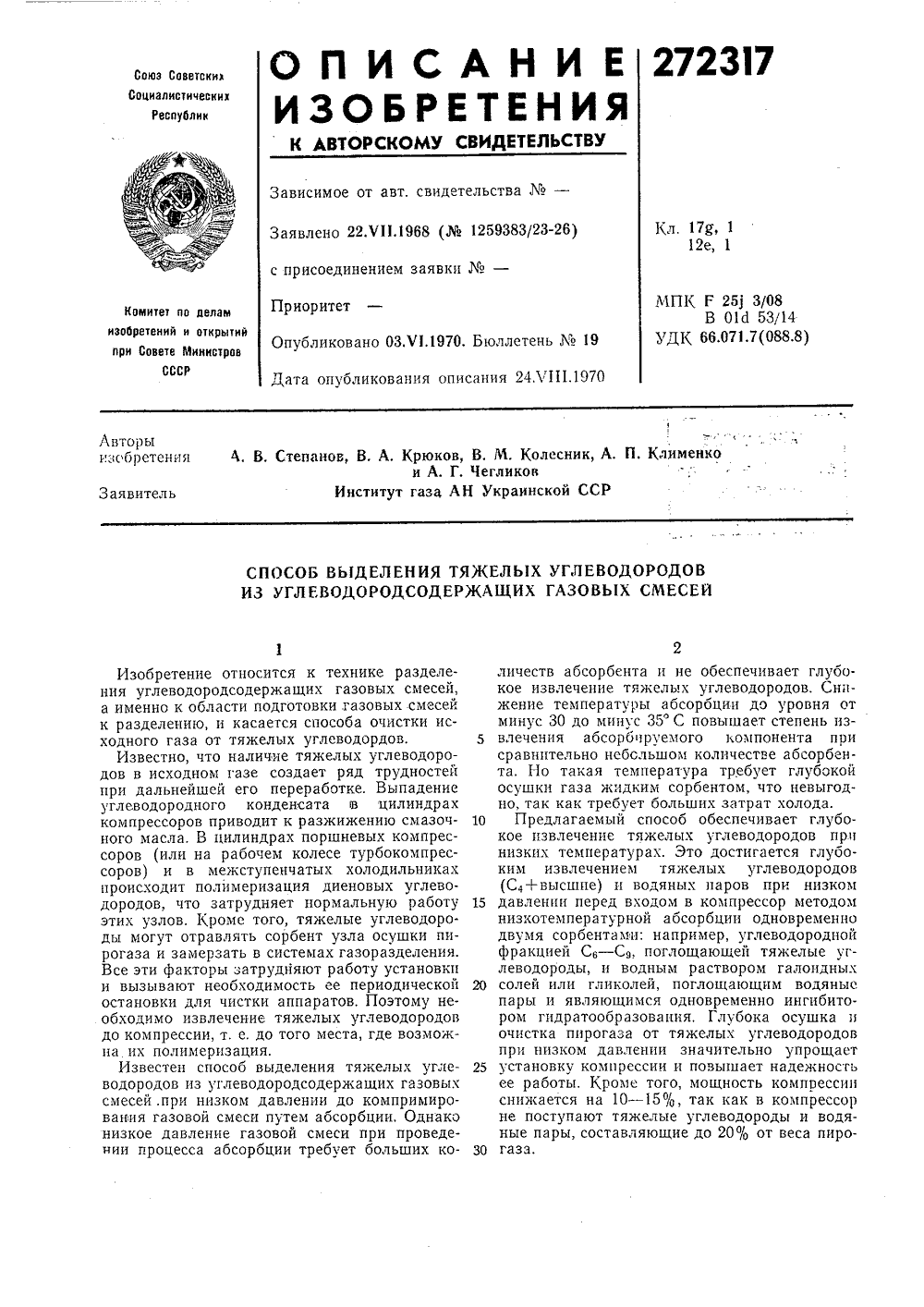

Способ выделения тяжелых углеводородов из углеводородсодержащих газовых смесей
Номер патента: 272317
Опубликовано: 01.01.1970
Автор: Кус
МПК: B01D 53/14, F25J 3/08
Метки: выделения, газовых, смесей, тяжелых, углеводородов, углеводородсодержащих
...или гликолей, поглощающим водяныс пары и являющимся одновременно ингибитором гидратообразования. Глубока осушка и очистка пирогаза от тяжелых углеводородов при низком давлении значительно упрощает установку компрессии и повышает надежность ее работы, Кроме того, мощность компрессии снижается на 10 - 15%, так как в компрессор не поступают тяжелые углеводороды и водяные пары, составляющие до 20% от веса пирогазз.Заказ 2308/18 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Ж, Раушскаи наб., д, 4/5 Типография, пр. Сапунова,На чертеже изображена принципиальная схема выделения тяжелых углеводородов из газа пиролиза при низком давлении по предлагаемому способу.Пирогаз с температурой порядка...
Самоходная бурильная установка
Номер патента: 233581
Опубликовано: 01.01.1969
Авторы: Алексеев, Бажалг, Казаков, Кус, Мельйи, Пригожий
МПК: E21B 19/086, E21B 7/02
Метки: бурильная, самоходная
...в трансключает 2, повои пульт анатно- направзобретен родст Самош,ая впы справлялиндращеияот вибПОЛНЕНпо обе ходная оурилсебя ходовуюподатчиками,ющих опораот.шчаопадкопстрмкципрации, гидроы с двумя шстороны порш ьная установка часть, бурильт перемещающих с помощью сл тем, что, с иразгрузки ход плшдры подат токами, распол ня.включаюые машиися в нагидроц- льюпроовой части чиков вы- оженными ка уста-штокака уста- которойгидроциая платПОЛОое ип Известны самоходные бурильные удля бурения вееров сквакин, вклходовую часть и бурильные машинычиками, перемещающимися в напраопорах с помощью гидроцилиндра.Предложенная самоходная бурильнновка отличается от известных тем, чтцилиндры податч иков выполненыштоками, расположенными по обепоршня. Такое...
