E21C — Эксплуатация шахт и карьеров

Номер патента: 1162965

Опубликовано: 23.06.1985

Авторы: Клименко, Плотников, Подплетний, Сисюкин

МПК: E21C 27/32

Метки: скользящего, стругом, типа

...пространстве происходит только с почвой без контакта штыба со стенками паза. Выполнение плит с конусными отверстиями, расширяющимися вниз, практически исключает напрессование слоя штыбана плитах в зоне перекрытия их нижней полкой линейной секции, так как штыб продавливается через эти отверстия без контакта с их стенками, Оставшаяся часть угля и штыба пересыпается в выработанное пространство через балку, имеющую поло- гую поверхность, обращенную в сторону забоя.Уменьшение высоты балки и получение более пологой поверхности, обращенной в сторону забоя достигается благодаря выполнению части балки со стороны выработанного пространства не в форме проушины, а в форме прямоугольного бруса, Прочность балки при уменьшении ее высоты не...

Номер патента: 1162966

Опубликовано: 23.06.1985

Авторы: Дементьев, Морозов

МПК: E21C 29/00

Метки: гидравлический, комбайна, механизм, перемещения, угольного

...комбайна обеспечена защита основного гидронасоса от предель- Зных нагрузок, но не обеспечена егозащита при неисправностях системподпитки и управления, вызванныхвыходом из строя вспомогательногонасоса, фильтра, подпорного клапана и т.д, Это приводит к разряжениюво всасывающей магистрали, что вызывает кавитационный режим основного гидронасоса и преждевременныйего износ, Это снижает надежностьи долговечность механизма перемеще,ния.Цель изобретения - повьппение надежности работы механизма перемещения.Поставленная цель достигается тем,Ю что в гидравлическом механизмеперемещения угольного комбайна, включающем гидродвигатель, гидронасос с изменяемым потоком рабочей жидкости, сообщенный с гидродвигателем магист ралями, вспомогательный...

Номер патента: 1162967

Опубликовано: 23.06.1985

Авторы: Анохин, Каспирович, Клейман, Комаров, Осорин, Юдин

МПК: E21C 35/24

Метки: комбайна, органа, очистного, положения, режущего

...ним считывающими элементами 5, размещенными в поперечной 25полости Ь поршня 7 по три элемента с каждой стороны кодовой линейки 3. Шток 8 имеет общую с поршнем 7полость 9 прямоугольного сечения,расположенную в продольно-диаметральной плоскости, в которой в процессе работы устройства свободно с зазором размещается кодовая линейка 3.Гидроцилиндр 1 крепится к корпусукомбайна, а шток 8 - к качалке соответствующего режущего органа,35ВСчитывающие элементы 5 могут через преобразователь кода 10 непосредственно соединяться с блоком 11 индикации, Однако при установке устройства на каждый режущий орган очистного комбайна может быть использована.и функциональная схема при)веденная на фиг. 3. Выходы каждого из двух устройств через разделительные диоды...

Номер патента: 1162968

Опубликовано: 23.06.1985

Авторы: Винарик, Коломийцев, Костыря, Кузнецов, Лагунович

МПК: E21C 35/24

Метки: агрегата, индикации, работы

...подает сигнал в блок 9 кодирования направления движения объекта, с выхода последнего сигнал подается на первые входы первого, второго, третьего и четвертого элементов ИЛИ-НЕ 1- 4. На вторые входы первого и второго элементов ИЛИ-НЕ подведется с выхода 85 -триггера 7 сигнал логического нуля, а на вторые входы третьего и четвертого элементов ИЛИ-НЕ 3 и 4 - сигнал логической единицы.При этом на выходах третьего и четвертого логических элементов ИЛИЙЕ 3 и 4 устанавливаются уровни логического нуля независимо от сигналов на их первых входах, На выходах первого и второго логических элемен 1 ов ИЛИ-НЕ 1 и 2 будут сигналы инверсные относительно сигналов на их первых входах. На первые входы пятого и шестого логических элементов ИЛИ-НЕ 5 и 6...

Номер патента: 1162969

Опубликовано: 23.06.1985

Авторы: Бойко, Вовк, Кривцов, Кузьменко, Кучерявый, Ходос

МПК: E21C 37/00, E21C 41/00

Метки: горных, зон, массивах, сейсмоопасных, трещиноватых

...устанавливают по две точки регистрации колебаний с различным интер- р 0 валом расстояний между ними, Запись колебаний в каждой точке от взрыва производится одновременно с получением осциллограм взрыва.По расшифровке осциллограм взрыва д определяют скорости колебаний в каждой точке замера с, , 1,и гПодставляя эти значения скоростей в формулу М.А, Садовского, получают систему уравнения для каждого профиля,для профиля 1-1 параллельно раскрытым трещинамГаЧ =кЧ 5 птывающи коэффициент, у условия взрыва соединения зар чество групп в интервал замед равный 0,4-1,4 гд ия сх овколи ывания,ения и д 969 2 ну сейсмоопасности с контуром заданного сейсмического уровня 1 . Более точное определение ра;иуса ксейсмобезопасного расстояния в любом другом...

Номер патента: 1162970

Опубликовано: 23.06.1985

Автор: Мохов

МПК: E21C 39/00

Метки: высоты, горных, зоны, массиве, осадочных, пород, трещин, флюидопроводящих

...принадлежности слоя, эта операция производится последовательно со всеми слоями горных пород вверх от выработанного пространства. Таким образом находится тот слой, величина оседания которого не превышает критическую, который и принимается за граничный слой зоны флюидопроводящих трещин, Расстояние от этого слоя до выработанного пространства равно высоте зоны флюидопроводящих трещин.Сущность способа определения высоты зоны флюидопроводящих трещин основана на установленных связях между деформациями слоистого массива горных пород и его трещинной проницаемостью. Границей эоны служит блиайщий к выработанному пространству слоИ горных пород, проницаемость которого в направлении нормали к напластованию равна естественной. В качестве...

Номер патента: 1162971

Опубликовано: 23.06.1985

Авторы: Галахов, Рева, Репко, Стешова, Чалый

МПК: E21C 39/00, E21D 11/00

Метки: бетонной, выработок, горных, железобетонной, крепи, напряжений, сжимающих

...монолитную бетонную или железобетонную крепь. При изменении напряжений в крепи в плоскости расположения устройства от исходного значения до величины 1 шарик 7 приближается к контакту 6. При опреде - ленном "пороговом" усилии он касается его. При этом возникает короткое замыкание в электрической цепи, отмечаемое регистрирующим прибором 11 плавным уменьшением помех до полного их исчезновения на трубке осциллограФа или уменьшением и срывом генерации на приборе генератора благодаря их высокоомным входам и ВС-цепочке. Поскольку токи наводок очень малы, а вход приборов 11 высокоомный, то не происходит электрической эрозии шарика 7 и контакта 6, что обеспечивает надежные и четкие, практически без ошибок, показания устройства в целом.1Настройка...

Номер патента: 1162972

Опубликовано: 23.06.1985

Авторы: Власов, Кашин, Таран, Умнов

МПК: E21C 39/00

Метки: горных, напряженно-деформированного, пород, состояния

...колец, устанавливаемыхв скважине, и их шаг по разрушающей нагрузке определяется требуемой точностью измерений,1 1162972 2Изобретение относится к горной ф Кольца 2 изготавливают одинакопромышленности и может быть исполь- вых параметров в каждом типоразмерезовано на угольных, горнорудныхи, тарируют определенное количести других предприятиях, занимающих- во колец из каждого типоразмера.ся добычей полезных ископаемых. 5Цель изобретения - повышение точности контроля.На фиг, 1 показано сечение скважины с кольцом, на Фиг. 2 - разрушенное кольцо на фиг. 3 - продольное 1 Осечение скважины с кольцами,В массиве горных пород буритсяскважина 1 (фиг. 1) диаметром 150 ммв которой на глубине 1 м устанавливают кольцо 2. На этом кольце 2 1...

Номер патента: 1162973

Опубликовано: 23.06.1985

Авторы: Азбель, Буктуков

МПК: E21C 41/00

Метки: сыпучих, усреднения

...произвидительности, кратной числу от 73 гделенных грузопотоков, разделение ма(гистрального грузопотока на отдельные грузопотоки производят в конце указанного участка, при этом отделенные грузопотоки возвращают научасток повышенной производительностии смешивают их на регулируемом расстоянии один от другого с магистраль.ным грузопотоком по всей его ширине.Кроме того, по меньшей мере одиниз отделенных грузопотоков делятпо ширине на несколько частей плужковыми сбрасывателями и смешиваютих на регулируемом расстоянии одинот другого с магистральным грузопотоком по всей его ширине на участке повышенной производительности.Благодаря тому, что выделяютучасток многократной производительности, создаются условия многократного и непрерывного...

Номер патента: 1162974

Опубликовано: 23.06.1985

Авторы: Городской, Диденко, Копач, Лаар, Сероштан, Сидоров, Шапарь, Шпортко

МПК: E21C 41/00

Метки: отвал

...пород с повьппенной связностью по сравнению с породами тела отвала и выполненную по ширине в виде последовательно расположенных конусов с перемекающимися боковыми поверхностями, вершины. которых лежат на одной плоскости, призма упора выполнена в виде вогнутого слоя, ограниченного сверху и снизу плоскостями, эквидистантными расчетной поверхности сдвижения и удаленными от нее на расстояние где Н - высота отвала, м- объемная масса пород призмы упора, кг/м/1 - угол внутреннего тренияпород призмы упора, град,- сцепление в породах призмы 1упора, т/м . Плотности пород в призме упора ителе отвала находятся в соотношении Р 1 бгде Ъ - коэффициент, учитывающийстепень уплотняемости отвалных пород;- емкость ковша экскаватора, мэК - ускорение...

Номер патента: 1162980

Опубликовано: 23.06.1985

Авторы: Сафонов, Хасин

МПК: E21C 45/00

Метки: гидромонитор, грунте, образования, прорезей, скважинный

...блок 12.На нижнем торце корпуса 1 закрепленкронштейн 13, на котором шарнирно установлена лопасть 14 с роликом 15. Через блок12 и ролик 15 проходит гибкая связь 16,одним своим концом закрепленная на корпусе 1 и другим - на лопасти 14. Лопасть 14имеет две пластины 17, установленные напродольном шарнире 18, и пружину 19,установленную между пластинами 17.В зависимости от условий работы, корпус 1 может иметь канал 20 подвода сжатоговоздуха, сообщающийся с внутренней полостью втулки 7, и канал 21 подвода растворазаполнителя, проходящий сквозь корпус 1сверху вниз. 40Каналы оснащены подводящими трубами 22. Устройство размещено в скважине 23,выполненной в рыхлом грунте 24 и плотномгрунте 25.Скважинный гидромонитор для образования прорезей в...

Номер патента: 1162981

Опубликовано: 23.06.1985

Авторы: Балаболин, Малков

МПК: C10F 5/02, E21C 49/00

Метки: производства, торфа, фрезерного

...слое межвалковой поверхности торфяной залежи.После досушки торфа в расстиле докондиционного влагосодержания (0,67 кг/кгубирают в складочные единицы и начинаютоперации нового цикла, при этом валки свежесфрезерованного торфа формируют сосмещением от их положения в предыдущемцикле, Последнее обеспечивает равномерный 40прогрев всей поверхности эксплуатационнойплощади и снижает влияние мерзлотногослоя на процесс сушки. В таблице приведены данные, характеризующие зависимость общей продолжительности сушки фрезерного торфа от его начального влагосодержания и различных значений конечного влагосодержания в валке при удельной загрузке поля сушки 1,5 кг/м, интенсивности солнечной радиации 0,60 кал/см мин, средне-суточной температуре 8 - 21 С...

Номер патента: 1164413

Опубликовано: 30.06.1985

Авторы: Виноградов, Киселев, Кузнецов, Семенов, Тверезый

МПК: E21C 35/19

Метки: горных, крепления, машин, резца

...изобретения - повышение надежности крепления,Поставленная цель достигаетсятем, что в устройстве для креппениярезца горных машин, включающим корпус с процольным отверстием поддержавку резца с кольцевой проточкойпод торец выступа стопора, установленного в поперечном отверстии корпуса, и фиксатор, торец выступа стопора выполнен с выемкой в виде криволинейной поверхности, радиус которыйбольше радиуса кольцевсй проточкидержавки, при этом глубина выемкименьше радиуса кольцевой проточки .державки резца.На Фиг. показано устройство,дпя крепления резца горных машин,общий вид; на фиг,2 - установка резца в корпусе (сечение А-А на фиг.1). Устройство для крепления резцагорных машин включает корпус 1 спродольным отверстием 2, в которомразмещена...

Номер патента: 1164414

Опубликовано: 30.06.1985

Авторы: Бурчаков, Гонтов, Ковалев, Лурий, Медведков, Михеев, Соснин

МПК: E21C 25/60, E21C 45/00

Метки: выемки, угля

...иструйного органа 1. Механическийорган позволяет. контролировать полноту выемки при проведении камеры 27,Двухлинейный став 2, линии которого конструктивно одинаковы, расположены в одной плоскости с осью26, перпендикупярны ей и параллельны мехду собой в пределах камеры27. Такой став жестче однолинейного, поэтому надежность полученияостронаправленной восстающей камеры27 здесь высокая, хотя и однолинейный став 2 с Фиксированными связями между его звеньями 3 и при наличии полозьев 9 и 10 дает лучшую направленность камере 27, чем став смногочисленными Фонарями 28. Затраты ручного труда снижаются за счетсокращения количества Фонарей и совмещения функций става 2 на подачуи питание исполнительного органа.Использование направляющих полоавен 9 и...

Номер патента: 1164415

Опубликовано: 30.06.1985

Авторы: Алексейчук, Арутюнян, Винников, Костюков, Литвинов

МПК: E21C 27/32

Метки: агрегат, фронтальный

...оси 1,4 шарнирно соединены рычаги 15. Другие 5 О концы рычагов 15 посредством паза и оси 16 соединены с секциями става 6 конвейероструга фиг.2) . Между секциями 12. опорной балки 2 и рычагами 15 установленьь вертикальные домкраты 55 17, которые закреплены к секциям 12 с помощью осей 18, а к рычагам 15 - с помощью осей 19. При выдвижении домкратов 17 рабочей жидкостью (эмульсией) производится поднятие става 6 конвейероструга 1 на требуемую величину по мощности пласта. Полокение става 6 конвейероструга 1 по мощности пласта устанавливается винтами 20 с гайками,которые ограничивают угол поворота рычага 15, а следовательно, и высоту подъема конвейероструга. Регулирование става конвейероструга относитель" но почвы пласта осуществляется...

Номер патента: 1164416

Опубликовано: 30.06.1985

Авторы: Понитков, Сердюк, Сердюков, Худяков, Щербак

МПК: E21C 37/00

Метки: выработок, горных, подготовки, пород, проходке, разрушению

...раствором ПАВ за проектным контуром снижает устойчивость З 0 стенок выработки после ее проходки. Цель изобретения - повышениескорости подготовки горных пород кразрушению путем ограничения объема З 5воздействия раствором ПАВ,Поставленная цель достигаетсятем, что согласно способу подготовкигорных пород к разрушению при проходке горнь.х выработок, заключающему 40ся в бурении скважины в центре выработки в направлении проходки длинойв 1,5-2,0 раза больше суточной проходки, пропитке горного массива через эту скважину раствором ПАВ с 45помощью напорной установки с гидрозатвором, перед пропиткой горногомассива раствором ПАВ через скважинупроизводят нагнетание раствора минерального вяжущего в режиме увлажнения пород за проектный контур...

Номер патента: 1164417

Опубликовано: 30.06.1985

Авторы: Бураков, Дырдин, Егоров, Кретов, Шиканов

МПК: E21C 39/00

Метки: категории, пластов, текущего, угольных, удароопасности, участков

...четвертой к третьей категории удароопасности, а критические значения потенциала, соответствующие второй и первой категориям, определяют в соответствии с полученным приращением.1164417 г Составитель Т. АлексееваТехред М.Гергель Корректор М. Демчик Редактор М. Келемеш Заказ 4168/31 Тираж 482 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к горному делу и предназначено для текущего прогноза удароопасности массива.Цель изобретения - снижение трудоемкости способа. 5Способ осуществляется следующим образом.В исследуемом пласте бурят одну скважину на участке, где заранее известно, что категория...

Номер патента: 1164418

Опубликовано: 30.06.1985

Авторы: Безводный, Касяненко

МПК: E21C 39/00

Метки: горных, деформации, массива, пород

...с воэможностью взаимодействия реостат и каретка с подпружинен ными контактами, привод, снабжено дополнительными реостатом и кареткой с подпружиненными контактами, имею 418 2щей скорость вращения, отличную отскорости вращения основной каретки,а привод выполнен в виде двухступенчатого зубчатого редуктора с зубчатой рейкой и размещен внутри корпуса,при этом на ведущем валу редуктораустановлена основная каретка, а наведомом - дополнительная.На.фиг.1 изображен вид устройствабез верхней крышки на фиг. 2 - разрез А-А на фиг.1; на Фиг.З - установка устройства в подземных горныхвыработках,Устройство включает корпус 1 скрышками 2, реостаты 3 с малогабаритными резисторами 4 и контактнымипластинами 5, каретки б,с пружиннымиконтактами 7,...

Номер патента: 1164419

Опубликовано: 30.06.1985

Авторы: Гавриков, Еременко, Лапшин

МПК: E21C 39/00, G01C 15/04

Метки: репер, скважинный

...втулкой, которая шарнирно соединена с одним концом шарнирного двухзвенника 12.25Данное техническое решение характеризуется низкой надежностью во времени, особенно в крепких горных породах.Цель изобретения - повышение на дежности репера.Указанная цель достигается тем, что глубинный репер, включающий корпус со стойками, через которые пропущен с возможностью вращения стержень с резьбой в центральной части, соединенный в винтовую пару с направляющей втулкой, которая шарнирно соединена с одним концом шарнирного двухзвенника, снабжен плоской пружи ной с выступами и дополнительной направляющей втулкой, при этом плоская пружина соединена с центральной частью шарнирного двухзвенника с возможностью перемещения последнего 45 вдоль нее и...

Номер патента: 1164421

Опубликовано: 30.06.1985

Авторы: Сергеев, Шейде

МПК: E21C 49/00

Метки: резного, торфа, укладки

...стойке опорного кронштейна с воэможностью перемещения вдоль этойстойки и поворота на 180 в горизонтальной плоскости, Ячейки состоят иэ 1 Оприемника 20 корытообразной формы снижней опорной поверхностью 21 дляразмещения на ней кирпичей торфа, ихвостовика 22, выполненного в видеполого цилиндрического стержня, которым ячейки устанавливаются в направляющих втулках кассеты, Отпроизвольного поворота ячеек в направляющих втулках их хвостовикиимеют шпонку 23. Хвостовик каждойячейки имеет сквозной паз на егоконце и упор 24, входящий в паз вышерасположенной ячейки, при этомдлина паза такова, что обеспечиваетвозможность свободного перемещенияячеек относительно друг друга. Штокгидроцилиндра механизма перемещенияячеек соединен с верхней ячейкой,...

Номер патента: 1164422

Опубликовано: 30.06.1985

Авторы: Базин, Данилов, Косов, Миняев

МПК: E21C 49/00

Метки: добычи, подстилки, торфяной

...залежи и частичноудаляет из него воду, снижая влагосодержание. При этом дисковыми ножами2 уплотненный слой нарезается на полосы. Затем подрезающий нож 4, установленный на раме с возможностью возвратно-поступательного движения, что достигается использованием в приводе пилы, например, кулисного механизма, приводимого в движение от вала отбора мощности трактора через редукторы 11,12 и 13, двигаясь вдоль барабана, .подрезает верхний уплотненный слой залежи в горизонтальной плоскости, В результате получаются непрерывные (не разделенные на мел 1кие фракции) уплотненные ленты торфа, которые по лотку 5, имеющему разделительные пластины б, препятствующие боковому смещению лент, подаются в зазор между уплотняющими валиками 7, где происходит их...

Номер патента: 1167315

Опубликовано: 15.07.1985

Авторы: Лебедев, Подмарков, Фонберштейн, Экомасов

МПК: E21C 37/00

Метки: горных, пород, разрушения

...компрессоры низкого 15и высокого 26 давлений, синхронизирующее устройство 24 и пневмораспределитель 12. В рассматриваемомварианте компрессор 26 поршневой сгидравлическим приводом, работающимот гидравлической системы базовоймашины, Компрессор 26 работает постоянно и повышает давление воздуха,поступающего из компрессора 15, накачивая его в ресивер 28. Работаустройства возможна и без компрессора низкого давления, и тогда частота работы устройства в большейстепени определяется мощностью гидравлической системы базовой машины.В компрессор 26 в качестве исходного поступает воздух из камеры расширения 10 через пневмораспределитель12 после совершения рабочего ходабойка 2. Обеспечивается это с помощьюсинхронизирующего приспособления...

Номер патента: 1167322

Опубликовано: 15.07.1985

Автор: Киселев

МПК: E21C 27/00

Метки: выемки, пластов, угольных

...иэ горизонтальных 1 и одной вертикальной 2 площадок соединенных между боЖЪлавными переходами 3, и отбойнойштанги 4.Вар устройства имеет также дополнительный изгиб 5.Устройство работает следуюшим образом.Выемку угля осуществляют созданием врубовых щелей в почве пласта вынимаемой полосы по вертикальной границе между вынимаемой и следующей полосой и в кровле пласта следующей полосы. С учетом оставшейся части врубовой щели в кровле пласта, об" разованной при выемке предыдущей полосы, массив угля в вынимаемой по" лосе оказывается подрубленным совсех сторон. Пад воздействием собственного веса и сотрясения от работы бара подрубленный массив угля 5 разрушается на транспортабельныекуски, обрушается на почву пластаи грузится погрузочным...

Номер патента: 1167323

Опубликовано: 15.07.1985

Авторы: Бойко, Болтян, Горобец, Нечепаев, Рудавин, Шевцов

МПК: E21C 27/02

Метки: комбайн, очистной, узкозахватный

...с возможностью продольного перемещения и поворота относительно 50 их продольной оси.На фиг, 1 показан комбайн, общий внд в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2.Очистной узкозахватный комбайн включает корпус 1 с расположенными .по его концам исполнительными органами 2 и 3. Корпус 1 комбайна связан с портальной рамой 4, к которой прикреплены концы замкнутой в контур тяговой цепи 5 и 6. Портальная рама 4 снабжена захватами 7, 8, которые связаны с круглой направляющей 9, жестко закрепленной на конвейере 10 посредством болтов, Захваты 7 и 8 установлены в продольных направляющих 11 портальной рамы 4. В продольной направляющей 11 выполнена цилиндрическая расточка 12, в которой установлен опорный элемент 13...

Номер патента: 1167324

Опубликовано: 15.07.1985

Авторы: Бреславский, Ковалев

МПК: E21C 35/14, E21D 23/00

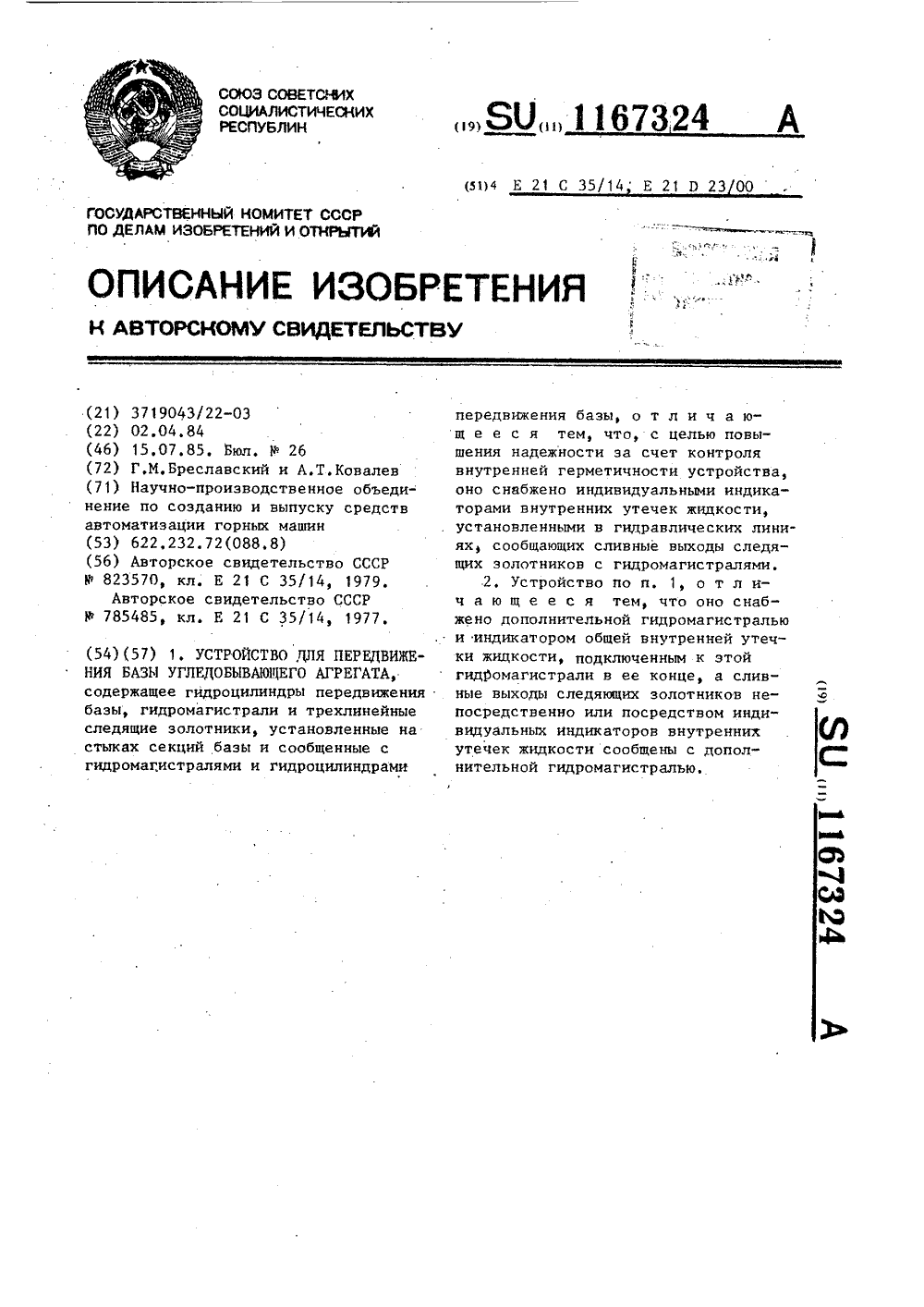

Метки: агрегата, базы, передвижения, угледобывающего

...выходы следящих золотников 5,Дополнительная гидромагистраль 13предназначена только для контролявнутренней герметичности всегоустройства, поэтому к ней не могутбыть подключены другие гидравлическиеэлементы. Сообщение сливных выходовследящих золотников 5 с дополнительной гидромагистралью 13 может бытьвыполнено посредством индивидуальныхиндикаторов 9 внутренних утечекжидкости (фиг. 2) или непосредственно, В этом случае индивидуальные индикаторы 9 внутренних утечек могутотсутствовать, а контроль внутрен"них утечек возможен выведением ихв атмосферу. В конце дополнительнойгидромагистрали 13 подключен индикатор 14 общей внутренней утечки жидкости,выход которого сообщается с баком.Возможен также и визуальный контроль общей внутренней...

Номер патента: 1167325

Опубликовано: 15.07.1985

Авторы: Злодеев, Огийчук, Пасынков, Погибко

МПК: E21C 35/24

Метки: горной, нагрузки, регулятор

...выходе первого блока сравнения 4 ошибка рассогласования положительная, На втором блоке 5 сравнения из нее вычитаются сигналы с генератора 48 импульсов, которые приводят к работе релейного усилителя 6 в импульсном режиме, причем импульс +1 появляется тогда, когда на выходе генератора 48 импульсов пауза и наоборот, При этом сервопривод 9 начинает вращаться в сторону увеличения подачи, что приводит к росту осевой нагрузки на исполнительном органе 15, а следовательно, к росту нагрузки электропривода 16. Напряжение на выходе Фильтра нижних частот при этом растет и как только нагрузка на электроприводе 16 достигает величины 0,3-0,5 номинальной задаваемой задатчиком 47 порога, срабатывает пороговый элемент 46 и изменяет скважность импульсов...

Номер патента: 1167326

Опубликовано: 15.07.1985

Авторы: Гапченко, Гуменников

МПК: E21C 37/00

Метки: методом, оптическим, разметки, шпуров

...на фиг, 5 - примерконкретного выполнения для экранов(забоен) круглой формы, однако формазабоев может задаваться любой,В нижней части оси 5 насаженашестерня 9, находящаяся в зацеплениис шестерней 10, которая насажена навал храпового колеса 11, Храпоноеколесо 11 находится в одностороннемзацеплении с осью шестерни 12, Шестерня 12 находится в зацеплении срейкой 13, смонтированной на подпружиненной тяге 14 с рукояткой 15,Параллельно с тягой 14 к рукоятке15 крепится толкатель 16, которыйвоздействует на кнопку 17 электрического выключателя 18, Тяга 14 имеет выемку 19 для блокировки подпружиненной задвижкой 20 (фиг. 4), которую можно повернуть вручную за Фигурный сердечник 21 только специальным ключом, вводимым в гнездо22 корпуса. Толкатель...

Номер патента: 1167327

Опубликовано: 15.07.1985

Авторы: Булавцев, Жидков, Каныгин

МПК: E21C 37/02

Метки: гидроклин

...щек и клина, раные щеки выполнены в виде еди0-образного упругого элементащего с внутренней стороны подлине прямых участков скошеннни под клин, а с наружной стосимметричные упорные выступыновленного изгибом на несущейжестко установленной на образгндроцилиндра параллельно егодольной оси,2. Гидроклин по п. 1,ч а ю щ и й с я тем, чтоснабжен дополнительным гром, установленным симметвому с противоположной сти клина. на,движогоимеюсейе градныустаоси,ющейз 11673 подачей жидкости в штоковые полости гидроцилиндров 7 и 8 приводится в исходное положение.Такое конструктивное выполнение позволяет повысить эксплуатационную надежность и долговечность щек и клина, так как в нем щеки выполнены как одно целое (У-образный элемент), что гарантирует...

Номер патента: 1167328

Опубликовано: 15.07.1985

Авторы: Бич, Монахов, Пискунов

МПК: E21C 39/00, G01L 1/02

Метки: горных, напряженного, оценки, пород, состояния

...разрез,Устройство содержит корпус 1, соединенный с упорной трубой 2 и расклинивающим элементом (цангой) 3, силоизмерительный узел, выполненный в виде поршня со штоком 4, на одномконце установлен пуансон 5 с возможностью взаимодействия с забоем скважины, а на другом конце поршня раз"мещен измерительный элемент 6, магистраль 7 для подвода жидкости вполость 8, дополнитеньный поршень 9со штоком, на конце которого установлен конус 10, силовой и дополнительный поршни установлены внутри 30корпуса 1 и трубы 2 телескопически,а упорное кольцо 11 размещено внут"ри корпуса между поршнями, На боковой стенке корпуса выполнены каналы12, 13, предназначенные для подачирабочей жидкости в полость 14, 15,Устройство работает следующимобразом.Устройство...

Номер патента: 1167332

Опубликовано: 15.07.1985

Авторы: Аренс, Мижерова, Шпак

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, полезных, скважинной

...размыва пород на месте залегания и откачки в виде гндросмеси на поверхность.Целью изобретения является повышение эффективности добычи путем сни жения разубоживания.Выработка в кровле с устойчивым сводом образуется до начала добычных работ и предохраняет рудный пласт от раэубоживания и случайных вывалов кровли. Добычные работы при этом ведутся под охраной устойчивого свода, причем радиус камеры в рудном пласте не больше максимального пролета свободообразной выработки,На чертеже представлена схема осуществления способа.В покрывающих породах непосредственной кровли продуктивного пласта 1 проходят скважину 2, обсаживают трубой 3 и цементируют 4. Над разрабатываемым пластом 5 в покрывающих породахобразуют выработку 6 со сводом 7 устойчивой...
