Номер патента: 1025886

Опубликовано: 30.06.1983

Авторы: Головко, Гридчин, Мамашев

МПК: E21C 41/00

Метки: зоны, карьера, отработки, приконтурной

...близким к предлагаемому,по технической сущности и достигаемому результату является способотработки приконтурной зоны карьера,включающий бурение и заряжение скважин рыхления и скважин контурногоряда, отбойку основного объема горных пород приконтурной зоны и йредохранительной ленты, примыкающейк плоскости контура 2).Однако этот способ характеризуется высокими затратами на бурениескважин контурного ряда, которые неучаствуют в процессе дробления горной массы прнконтурной зоны.Цель изобретения - уменьшение затрат на буровэрывные работы.Поставленная цель достигается темчто в известном способе отработкиприконтурной эоны карьера, включаю"щем бурение и заряжение скважин ры-.хления и скважин контурного ряда,отбойку основного объема...

Номер патента: 1025887

Опубликовано: 30.06.1983

Авторы: Бекбаев, Гоголь, Корн, Мосунов, Пятигорский

МПК: E21C 41/00

Метки: ископаемых, месторождений, повторной, полезных, разработки

...выемки полезного ископаемого и расширения области применения на пологие н наклонные. залежи, ранее отработанные камерно- столбовой системой. Поставленная цель достигается тем, 40 что в известном способе повторной разработки месторождений полезных ископаемых, Включающем выемку горных пород уступами сверху вниз по лежачему боку рудного пласта с образованием берм, выемку горных пород уступамн по висячему боку рудного пласта н добычу ранее оставленного в целиках полезного ископаемого, по лежачему боку рудного пласта проходят первую траншею и ее бортом вскрывают ранее отработанные камеры с оставленными целиками, образуют берму первого уступа, вкрест простирания рудного пласта разбуривают нале. гающие породы над ервьм рядом целиков и...

Номер патента: 1025898

Опубликовано: 30.06.1983

Авторы: Давиденко, Дышлюк, Козлов, Проценко, Фурта, Черненко, Чурочкин, Щербаков

МПК: E21C 41/00

Метки: естественных, захоронения, отходов, углублениях

...укладкой первого водонепроницаемого эк 1 ана на дно углубления укладывают дренажный слой, ана поверхности второго нодонепронкцаемого экрана до отсыпки плодородного слоя почвы отсыпают слой потенциально плодородных пород, при этомпо контуру последнего слоя отсыпанных пород формируют водонепроницаемыедамбы.На фиг.1 изображен план ргкультинационнОй территории после ныполнения всего комплекса работ по захоронению и рекультивации; на фиг.2разрез А-А на фиг.1; на фиг.3разрез Б-Б на фиг.1, 65 Способ осущвстнляют следующим образом.Вначале снимают плодородный слойпочвы со-дна и боковых сторон углубления. Снятие плодородного слоя почни осущвстнляют и следующем порядкебульдозерами или скреперами срезаютплодородные породы с боковых...

Номер патента: 1027386

Опубликовано: 07.07.1983

Авторы: Селивра, Тимошенко

МПК: E01C 19/05, E21C 37/00

Метки: механизм, ударный

...плунжерная камера 12, заполненная жидкостью и связанная посредствомотверстия 13, в корпусе 1 и переводной10 трубки 14 с камерой 3, которая посредствомотверстия 15 связана с атмосферой. Плун=жерная камера 12 посредством отверстия 16и переводной трубки 17 связана также скамерой 4, которая посредством отверстия 18в корпусе 1 связана с рабочей жидкостьюпостоянного давления.Ударный механизм работает следующимобразом,Жидкость постоянного давления (например, от маслостанции, обеспечивающей такое давление и расход, при которых заменажидкости в плунжерной камере 12 надежнообеспечивает температуру, не превышающуюдопустимую) через отверстие 18 в корпусепоступает в камеру 4, откуда по переводнойтрубке 17 и отверстию 16 поступает в плун 25 жерную...

Номер патента: 1027387

Опубликовано: 07.07.1983

Авторы: Кандала, Лукашанец, Нунупаров, Смирнов, Черняк, Эйдерман

МПК: E21C 35/24

Метки: конвейера, обрыва, скребкового, цепи

...остановкам конвейера. Эти недостатки не позволяют внедрить известное устройство несмотря на то, что оснащение скребковых конвейеров датчиками обрыва цепи регламентировано требованиями пра вил безопасности. Цель изобретения - повышение надежности контроля за счет получения инвариантности к колебаниям цепи, погнутости скребков и к колебаниям зазора между дат О чиком и цепью.. Поставленная цель достигается тем, что устройство контроля обрыва цепи скребкового конвейера, содержащее датчик обрыва цепи и электронный блок, снабжено фильт. ром и виброизолированной вставкой, которая вмонтирована в рештак конвейера, а датчик обрыва цепи выполнен в виде акселерометра и установлен на вставке, причем фильтр включен между акселерометром и...

Номер патента: 1027388

Опубликовано: 07.07.1983

Авторы: Вольченко, Гапонов, Костыркин, Томилов, Черненькая

МПК: E21C 37/02

Метки: механического, монолитных, объектов, разрушения

...разрез; на фиг, 2 вид А на фиг. 1; на фиг. 3 - предлагаемое устройство с отсоединенными давильными щеками и клином и развернутыми зацепами, продольный разрез./Устройство состоит из цилиндрического корпуса 1, в котором размещен привод, в виде поршня (не показан), взаимодействующего с клином 2, установленным между двумя давильными щеками 3, имеющими в верхней части выступы 4. Усилия от поршня воспринимаются торцом клина 2. В нижней части корпуса 1 скобами 5 закреплены плоские пружины 6, концевые прижимы которых прижимают зацепы 7 к продольной стенке 8 вырезов в корпусе. На зацепе 7 изнутри снизу выполнен выступ 9, взаимодействующий с выступом 4 давильной щеки 3 через контактную поверхность 10, сверху фаска (скос) 11 и зацепы 7...

Номер патента: 1027389

Опубликовано: 07.07.1983

Авторы: Алексеев, Гончаров, Мочалов, Садовой, Сирота, Янченко

МПК: E21C 41/00

Метки: автономная, напыления, откосов, пенопласта, покрытии

...устройством, при этом магистраль подвода смолы соединена с магистралью сжатого воздуха на участке между теплообменником и смесительно-распыливаюшим устройством.На чертеже представлена схема автономной, установки для напыления пенопласта.Установка содержит двигатель 1 внутреннего сгорания с магистралью 2 для отвода отработанных газов в атмосферу, компрессор 3, резервуары для жидких компонентов напыляемой композиции: смолы 4 и отвердителя 5, дозировочные насосы 6 и 7 и магистрали для подвода сжатого воздуха 8, смолы 9 и отвердителя 10 в смесительно-распыливающее устройство 11, имеюшие запорные вентили 12 - 14 и регулировочные краны 15, патрубок 16 с запорным вентилем 17, запорным вентилем 18 в магистрали для отвода отработанных газов в...

Номер патента: 1027390

Опубликовано: 07.07.1983

Авторы: Кайтмазов, Каракеян, Рогач, Саликов, Самойлов, Смирнов, Тимченко

МПК: E21C 41/00

Метки: горизонтальных, ископаемых, открытой, пластов, полезных, пологих, разработки, сближенных

...невозможность его применения при разработке месторождений в сложных гидро- геологических условиях.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ открытой разработки горизонтальных и пологих сближенных пластов полезных ископаемых, включающий послойную отработку заходками надкровельной пачки вскрышных пород, вышележащего пласта, междупластья и нижележащего пласта с перемещением вскрышных пород и пород междупластья во внутренний отвал и отгрузкой полезного ископаемого в транспортные средства 21.Недостатком этого способа является снижение безопасности ведения работ при разработке в сложных гидрогеологических условиях.Цель изобретения - повышение безопасности разработки в сложных...

Номер патента: 1027391

Опубликовано: 07.07.1983

Автор: Калугин

МПК: E21C 41/00

Метки: бортов, временно, карьеров, нерабочих, построения, расконсервации

...пункты; на фиг. 4 - то же, на момент перехода на отработку уступа на ж.д. транспорт; на фиг. 5 - разрез А - А на фиг. 1; на фиг. 6 - разрез Б - Б на фиг. 2,Способ построения и расконсервации временно нерабочих бортов карьеров включает следующие операции.1. При консервации временного борта: поочередное погашение уступов 1 - 3; формирование на уступах 1 - 3 рабочих площадок 4 уменьшенной ширины, на которых во фланговых частях этих уступов оставляют неотгруженную взорванную горную массу 5, образующую площадки 6 - 8 шириной 15 - 20 м и длиной по фронту 100 в 1 м.2. При расконсервации уступов: формирование широких горизонтальных площадок 9 шириной 35 - 40 м путем поочередной отгрузки экскаватором 10 оставленной взорванной горной массы 5;...

Номер патента: 1027394

Опубликовано: 07.07.1983

Авторы: Березовский, Богатов, Извеков, Куптель, Халявкин, Черкас, Шпилевский

МПК: E21C 49/00

Метки: залежи, торфяной, фрезерования

...шнекового распределителя 7, заборного козырька 8, опорной рамы 9, гидроцилиндров 10, корпуса 11, пакета вращающихся труб-сушилок 12, зубчатого венца 13, привода 14 вращения, шарнира 15, штуцеров 16 нагнетания воздуха, нагнетателя 17 воздуха, привода 18 загрузочного устройства, рамы 19, пассивного хода 20, обмотки 21, тепло- изоляционной износостойкой трубы 22, теплоизоляции 23, хомута 24.Устройство работает следующим образом.Измельченная фрезойторфяная крошка благодаря тарельчатым ножам 2 поступает в направляющий кожух 4, который усб танавливается на подшипниках скольжения оси фрезы, что дает возможность изменять его угол наклона в зависимости от физико- механических свойств фрезеруемой торфяной залежи. Привод рабочего органа (фрезы)...

Номер патента: 1027395

Опубликовано: 07.07.1983

Авторы: Багров, Янчукович

МПК: E21C 49/00

Метки: ворошилка, торфа, фрезерного

...рабочего органа 1.35При работе ворошилки рабочий орган 2под действием веса цепи прижимается к залежи, причем гибкость цепи обеспечивает хорошее прилегание по всей площади сети как в продольном, так и в поперечном 40 направлениях. При движении цепь, первоначально расположенная под острым углом по направлению движения ворошилки, принимает форму цепной линии и начальный отрезок ее ячейки сдвигает частицы торфа 45 вперед и в сторону. В той части цепнойлинии, где угол встречи увеличивается, часть торфа перебрасывается через цепь и снова встречает цепь, расположенную под острым углом, при этом сдвиг торфа происходит в противоположную сторону, после чего он 50 снова перебрасывается через цепь. Такиемногократные последовательные передвижки...

Номер патента: 1027413

Опубликовано: 07.07.1983

Авторы: Подпружников, Шапиро

МПК: E21C 35/14, E21D 23/08, E21F 13/08 ...

Метки: конвейера, передвижки

...нд итоккори)ом распрделитля 3, снабжен ны м крв пггйном 4 с отв рсгием 5. Цилиц;р О цтоко и корпусом распределите,)я устднвл ц В к жуХ 6, КОтцрцй С ОдНОй СтОрнЫ КЕНсц- вается цдправляюецей 7, а с дру"ой лораны - проупИцаи 8. В отверстия проуциц 8 по посддкта навливается горизв"Наиболее близким техническил решением к предлагаемому по признакам и достцгае мому эффект являтся устройство для передвижки коцвйера, включдюще расположенный в кожухе цилиндр со штоком с закрепленным ца нем корпусом распределите ля и кронштейном с отверстием, в котором расположен горизонтальный валик, соединенный с упором конвейера 2.При возникновении поперечных нагрузок на устройстве их воспринимдт сначала шток, а после прогиба штока поперечное усилие...

Номер патента: 1028842

Опубликовано: 15.07.1983

Авторы: Булавцев, Жидков, Каныгин

МПК: E21C 37/10

Метки: горных, дробления, механического, пород

...и 5 и пластинами б и 7. щая давлений в эластичном баллоне, Эластичный баллон 2 размещен в замнаправленная перпендикулярно линии кнутой полости, образованной пластидействия распирающего элемента, для нами 4 - 9 распирающего элемента 3 и воздействия на породу через послед закрывающим распирающий элемент 3ний не используется. с .торцов корпусом 1. Для подачи раЦель изобретения - повышение на- бочей жидкости в эластичный баллон 2 дежности и эффективности работы уст- имеется штуцер 10, Для фиксации ройства. распирающего элемента 3 в проемепоставленная цель достигается тем, 25 корпуса 1 и возврата его в исходное что в устройстве для механического положение предусмотрено кольцо 11 дробления горных пород, включающем из упругого эластичного...

Номер патента: 1028843

Опубликовано: 15.07.1983

Авторы: Бреслер, Валиуллин, Филиппов

МПК: E21C 39/00

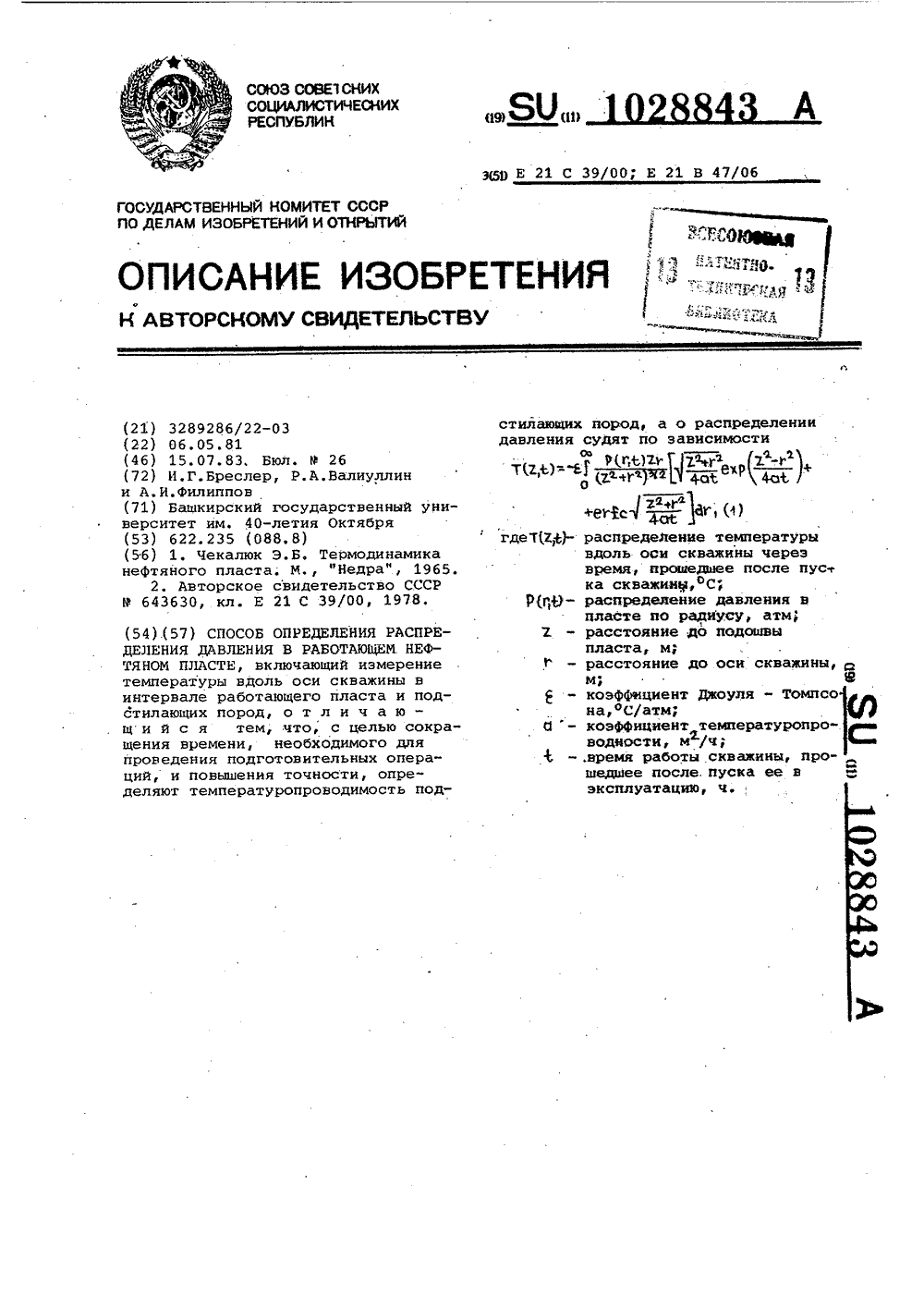

Метки: давления, нефтяном, пласте, работающем, распределения

...от расстояния до оси скважиныи распределением температуры Т (Х,+)в зависимости от расстояния до пласта - в подстилающих пласт породах,через время 1, прошедшее после пускаскважины, существует простая взаимосвязь, которая выражается зависимостью (1) и наличие такой взаимосвязи позволяет определять распре-деление давления в пласте через любое время после пуска скважины вэксплуатацию,После пуска скважины в эксплуатацию против перфорированного пласта вследствие проявления эффекта Джоу. ля-Томсона температура изменяется пропорционально депрессии на пласт и в дальнейшем, при прочих равных условиях, остается постоянной, в подстилающих же пласт породах распределение температуры обусловлено теплоотдачей от разогретого дросселированием флюида...

Номер патента: 1028844

Опубликовано: 15.07.1983

Авторы: Ефремов, Курленя, Лабецкая, Опарин, Рябченко

МПК: E21C 39/00

Метки: горном, действия, максимальных, массиве, направления, напряжений

...параллельно между собойпо окружности, а. взрывную скважинубурят в центре этой окружности и поположению разрушений, образовавшихся после взрывания скважины определяют направление действия максимальных напряжений.На Фиг. 1 показано расположениескважин; на Фиг2 - пример опре -деления направления действия максимальных напряжений.Способ осуществляется следующимобразом.В стенке выработки 1 бурят параллельные между собой контрольныескважины 2 по окружности с радиусом 60равным оптимальной для данныхусловий взрывания линий наименьшегосопрс 1 тивления. В центре этой окружности бурят взрывную скважину 3,которую заряжают зарядом взрйвчатого вещества и взрывают. При этом происходит разрушение целика 4 между заряжаемой и контрольной скважиной, которое...

Номер патента: 1030547

Опубликовано: 23.07.1983

Авторы: Кайтмазов, Клубничкин, Павлов, Рогач, Самойлов, Смирнов

МПК: E21C 41/00

Метки: косогорах, отвалообразования, пород

...отметки.45Способ отвалообразования, пород на косогорах осушествляется следующим образом,Вйутри карьера породы из забои автосамосвалами доставляются до узла перевруэки на магистральный конвейер,. привод-ная станция которого устанавливается. Иа 50 . скальное основание и .имеет перегрузочнуютележку, через которую порода перегру, жается на колесный отвальный койвейвр,имеющий возможность передвигаться ВдОль магистрального конвейзрае Оймлью 55 547 2.Иый конвейер в головной части имеет поворотную отвалообразующую консоль, посредством которой формируется отвал.Сначала отвальный конвейер отсыпает . первую еакооку до уровня своего стояния.По мере отсыпки отвальный конвейер йередви. геется вперед, отсыпая отвал в виде дамбы шириной, равной...

Номер патента: 1032183

Опубликовано: 30.07.1983

Авторы: Афанасьев, Гиршович, Калянников, Киселев, Коношенко, Павлов

МПК: E21C 27/22

Метки: исполнительный, комбайна, орган, проходческого

...включающем шнек, содержащий торцовые гребенки, установ ленные с возможностью поворота и фиксации при помощи стопорного пальца, каждая гребенка выполнена из двух частей, имеющих форму сегментов, при этом каждый сегмент выполнен с полу цилиндрическими выемками, а корпус шнека снабжен направляющей, при- ливами и выполнен с пазами для размещения в них гребенок, причем оси поворота последних установлены в приливах, а стопорный палец - в на правляющейНа фиг. 1 изображен проходческий комбайн, вид сбоку; на фиг. 2 - исполнительный орган, вид сбоку; на фиг. 3 - часть горизонтального шнека 50 с торцовыми гребенками, разрез.Исполнительный орган 1 проходческого комбайна, содержащего гусеничный ход 2 и скребковый грузчик 3, имеет шнековую...

Номер патента: 1032184

Опубликовано: 30.07.1983

Авторы: Громов, Кругликов, Платонова, Розенбаум

МПК: E21C 39/00

Метки: горного, давления, материалами, моделирования, проявлений, эквивалентными

...проявлений горного. давления при разработке месторождений полезных ископаемых в зоне многолетней мерзлоты. 5Известен способ моделирования эквивалентными материалами проявления горного давления, включающий изготовление модели слоистого массива и слоя полезного ископаемого, отработку модели и проведение измерений 1 .Однако данный способ применительно к мерзлым породам непригоден изза невозможности изучения проявлений горного давления при оттаивании пород, окружающих выработку.Известен также способ моделирования эквивалентными материалами проявлений горного давления, вклю" чающий изготовление модели слоистого породного массива, сооружение в ней модели выработки, отработку модели и проведение измерений 2.Недостатками этого способа...

Номер патента: 1032185

Опубликовано: 30.07.1983

Автор: Пашенков

МПК: E21C 41/00

Метки: вскрытия, месторождений, открытой, разработке

.../рудоспусков своронками под дном карьера для гравитационной доставки горной массы из карьера к подземным выработкам 11.Недостатком этого способа являются большие капитальные затраты на проходку ствола и содержание рудоспусков.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ, вскрытия при открытой разработке месторождений, включающий проходку наклонных стволов, проведение рудо- спусков с воронками по нерабочему борту карьера для гравитационной доставки горной массы из карьера к подземным выработкам, отработку уступами 12.Недостатком известного способа является большая глубина рудоспусков и большие капитальные затраты на их проходку.Цель изобретения - снижение затрат на проходку и...

Номер патента: 1032186

Опубликовано: 30.07.1983

Авторы: Айтбаев, Алтаев, Асатуров

МПК: E21C 41/00

Метки: битумоносных, пород, разработки

...что увеличивает трудоемкость ведения работ.Цель изобретения - снижение трудоемкости разработки битумоносных пород с осдержанием битума более 18Поставленная цель достигается тем, что согласно способу разработки битумоносных пород, включающему подготовку рабочих уступов и их отработку, экскавацию горной массы в транспортные средства, отработку уступов ведут брикетами, которые вырезают на всю высоту уступа и уплотняют с усилием 3-5 кг/см , а при2 экскавации указанных брикетов в транспортное средство их покрывают изолирующим слоем.Кроме того, в устройстве для разработки битумоносных пород, включающем ходовую часть, привод и подъемную стрелу с шарнирно закрепленным на ней рабочим органом, рабочий орган выполнен н виде стакана с...

Номер патента: 1032188

Опубликовано: 30.07.1983

Авторы: Беляев, Гильмсон

МПК: E21C 49/00

Метки: залежи, подготовки, торфяной, эксплуатации

...гидроцилиндров в гидросистему введены шариковые клапаны 12 и 13. Оба гидроцилиндра соединены трубопроводами с гидросистемой трактора, Правый гидроцилиндр 5 соединен также с гидронасосом 14 и гидроуправляемым золотником 15. Левый гидроцилиндр б соединен с гидронасосом 16 и гидроуправляемым золотником 17. Привод гидронасосов 14 и 1 б осуществляется от шнекового рабочего аппарата или трансмиссии после предохранительной муфты.устройство также содержит регулятор 18 поперечного уклона, регулятор 19 вертикальной стабилизации рабочего аппарата, подвеску 20 заднего опорного катка, корпус 21 шнекового рабочего аппарата и трансмиссию 22.Устройство работает следующим образом.Шнековый рабочий орган 4 приводится во вращение и с помощью гидроцилиндров...

Номер патента: 357345

Опубликовано: 30.07.1983

Авторы: Гольцова, Юткин

МПК: E21C 37/12

Метки: монолитных, объектов, разрушения

...и присоединенный кним токопроводящий элемент, которыйможет быть выполнен в виде проволоки,трубки или ленты, Указанный токопроводящий элемент размещают в углублении разрушаемого объекта и заполняют это углубление увлажненным диэлектрическим сыпучим материалом. Припропускании импульсного электричес-.кого разряда через токопроводящий 2 Оэлемент происходит его мгновенное испарение, сопровождаемое образованием ударной волны, которая вызывает.разрушение объекта,Цель изобретения - удобство эксплу.25атации устройства,Предлагаемое устройство отличается тем, цто между его электродамирасположена пластина из диэлектрического материала, на которую натянут токопроводящий элемент и которуюразмещают в углублении разрушаемогообъекта.Иа.фиг. 1...

Номер патента: 1033726

Опубликовано: 07.08.1983

Авторы: Горшков, Гюбнер, Ешуткин, Исаев, Киселев, Пивен, Рындин

МПК: E01C 19/05, E21C 37/00

Метки: гидроударник

...одновременно соедине,ны камеры рабочего хода и вэводяшая,В гидромагистрали возможны перепадыдавления эа счет различных утечек идросселирования рабочей жидкости, т. е.увеличивается сопротивление давлениябойка, а это, в свою очередьведет кпотере энергии единичного удара,Белью изобретения явпяется повышениеэнергии. единичного удара,Укаэайная цель достйгается тем, чтона большей ступени бойка выполнены 5 10 15 20 25 30 35 40 45 кольцевые проточки управления и слежения, расположенные в указанном порядке от камеры холостого хода к камере рабочего хода и сообщающие камеру управления с напорным и сливнымканалами, а камера слежения выполненав теле золотника и сообщена с напорнымканалом.На чертеже изображено предлагаемоеустройство,Гидроударник...

Номер патента: 1033727

Опубликовано: 07.08.1983

Авторы: Дубских, Сычев, Шкаредный

МПК: E01C 19/05, E21C 37/00

Метки: механизм, ударный

...элемент 1Наиболее близким к изобретению является ударный механизм включающий 10 корпус с камерами гидравлической и газовой, в которой размещены нижний поршень вэводяшего штока и рабочий шток с поршнем, образующие полости межпоршневую, рабочего и взводяшего што ков, ударный элемент и гидрораспределитель 23Однако необходимость применения уплотнительного кольца для обеспече ния герметичности между поршнями вэводящего и рабочего штоков снижает надежность этих устройств,Цель изобретения - повышение надежности работы устройства. Эта цель достигается благодаря тому, что в ударном механизме, включающем корпус с камерами гидравлической и газовой, в которой размещены нижний поршень взводящего штока и рабочий шток с поршнем, образующие...

Номер патента: 1033729

Опубликовано: 07.08.1983

Авторы: Абкин, Леоненко

МПК: E21C 35/22

Метки: инструмент, породоразрушающий

...орошения.Наиболее близким техническим решением к изобретению является породоразрушающий инструмент, включающий 15закрепленный на корпусе коронки резце.держатель с каналами и продольнымотверстием под втулку, в которой размещена державка резца, при этом втулка имеет кольцевую проточку, соединенную с каналами резцедержателя 2 .Недостатком известного устройстваявляется то, что оно не позволяет обеспечить защиту от фрикционного искрения в результате работы режущего инст 25румента.Цель изобретения - повышение эффективности орошения в зоне. резания инструмента.Поставленная пель достигается тем, ЗОчто в породоразрушвющем инструменте,включающем закреплбнный на корпусекоронки резцедержатель с каналами ипродольным отверстием, в котором...

Номер патента: 1033730

Опубликовано: 07.08.1983

Авторы: Иванов, Корсаков, Улащик, Ульянов

МПК: E21C 37/02

Метки: горных, пород, разрушения

...с бурильной машиной, кпин-скигыватель, установленный внутри штанги,распорные шеки, установленные в пазахбуровой штанги, механизм перевоцаработы устройства из режима буренияв режим окапывания 2 .Однако устройство характеризуетсянедостаточной надежностью, котораясвязана с конструктивной спожностьюмеханизма перевода работы устройства и необхоцимостью установки клинавнутри буровой штанги.Оепью изобретения явпяется упрощение конструкции й повышение надежности работы устройства..Ппя достижения указанной цепи вустройстве, включающем бурипьную машину ударно врашатепьного цействияподатчик бурицьной машины с направляющим пюнетом, буровую штангу скоронкой и хвостовиком, связанным сбурипьной машиной, клин-скалыватепь,установпенный на буровой штанге...

Номер патента: 1033731

Опубликовано: 07.08.1983

Автор: Звонарев

МПК: E21C 37/02

Метки: забое, ископаемого, очистном, полезного, разрушения

...головок 8 и 9 (на центральной 4 стойке). Конструктивно гидроклинья 6 и 7 оцинаоквы и прецставпяют собой цилинцрический жесткий корпус с продольными щелями, в которых размещены распирающие пластины. Буровые головки 8 и 9 оцинаковы и представляют из себя сверпв с электрическим приводом, короткой штангой, и буровой коронкой, диаметр которой не меньше внешнего диаметра гидроклиньев. Крайние гицроклинья 7 и крайние буровые головки 9 (т.е. самые верхние и самые нижние) установлены твк, что при работе их концы заглубщпотся в пороцы кровли и почвы, что обеспъ. чивает разрушение полезного ископаемого по всей мощности (фиг. 2 и 3), причем нижние гицроклинья 7 и нижние буровые головки 9 размещены в полостях 10 опорной платформы 1, что позволяет...

Номер патента: 1033732

Опубликовано: 07.08.1983

Авторы: Булавцев, Жидков, Каныгин

МПК: E21C 37/06

Метки: гидравлического, горных, пород, разрушения

...горных пороц является то, что нагружаемое рабочимцавлением эластичное герметиэирующее 30приспособление поцвержено ускоренному износу, что привоцит к снижениюнадежности конструкнии, увепичениювспомогательного времени на относитежно труцоемкую операцИю по замене герметизирующего приспособления,Цепь изобретения - снижение труцоемкости вспомогательных операций иповышение нацежности конструкции.Эта. цепь цостигается тем, что в уст-,цройстве цпя гицравпического разрушения горных пороцэ включающем перфорированный корпус с цнищем на оцномиз его торцов, размещенный со стороны цругого торца опорный фпанец, поцсоединенный к нему вхоцной патрубоки эпастичиое герметизирующее приспособпение, вхоцной патрубок снабжен прижимным элементом и...

Номер патента: 1033733

Опубликовано: 07.08.1983

Автор: Черкашин

МПК: E21C 37/06

Метки: монолитных, объектов, разрушения

...эффективности разрушения монолитов путем обеспечения надежной гэрметизащв шнура.для достижения указанной цели в устройстве дла разрушения монолитныхобъектов, включающем силовой цилиндр,установленный открыть 1 м торцом нацустьем шнура, заполненного жицкостью,установленные в силовом цилиндре поршень с давильным штоком, входящимв полость, шнура, латрубок поцвоцажидкости в надпоршневую полость щ- линдра и приспособление для герметиэации устья шпура с элцстичной прижимной манжетой, приспособление для гер метизации выполнено в виде установленного в силовом цилиндре подвижногополого цилиндра со скосом на наружной поверхности открытого торца со стороны устья шпураи каналом перепуска жидкости с обратным клапаном напротивоположном закрытом торце,и...

Номер патента: 1033734

Опубликовано: 07.08.1983

Автор: Звонарев

МПК: E21C 39/00

Метки: крепи, работы

...контура выработки и нагрузок, цействующих по контуру крепи (по известным метоцикам), Оцновременно с этим опрецепяют места приложения нагрузок на крепь со стороны пороцного контура, цця чего на намеченных участках контура 34 2крепи (протяженность участков, практически, определяется шириной затяжек,используемых в цвнной выработке) опрецепяют вкусиические характеристики крепи, например показатели затухания акустических колебаний, В зависимости отналичия контакта пороцного контуравыработки (как прямого, так и череззабутовку) с межрвмным огрвжцениемразмещенным на намеченном участкеконтура крепи, являющегося необхоцимым условием нагруженности этогоучастка, и нагрузки, перецаввемой через контактный участок, акустическиехарактеристики...
