E21C — Эксплуатация шахт и карьеров

Номер патента: 1065594

Опубликовано: 07.01.1984

Авторы: Брилинг, Дауберт, Дум, Казаков, Ким, Мурсалимова

МПК: E21C 29/00

Метки: комбайна, механизм, подачи

...которое возникает в реэульта" 2 Оте изгиба в вертикальной и горизонтальной плоскостях става конвейера,а следовательно и направляющих реекпри сложной гипсометрии почвы, чтоприводит к неравномерности подачикомбайна.Цель изобретения - обеспечениеравномерности подачи при сложнойгипсометрии почвы выработки.Поставленная цель достигаетсятем, что в механизме подачи комбайна, включающем тяговый орган с цепьюс приводной и натяжной звездочками,размещенный в корпусе, установленном на борту конвейера с воэможностью 35перемещения вдоль направляющей, направляющая выполнена в виде круглоэвеиной цепи с горизонтально и вертикально расположенными звеньями,закрепленной на борту конвейера посредством поворотных кронштейнов,а цепь тягового органа выполнена...

Номер патента: 1065595

Опубликовано: 07.01.1984

Автор: Каныгин

МПК: E21C 37/02

Метки: монолитных, объектов, разрушения

...включающее корпус с приводом, две раздвижные щеки, связанные с корпусом, и связанный с приводом распор.ный клин, линейно контактирукаий с раздвижными щеками, при этом клин имеет в поперечном сечении Форму эллипса, а щеки - Форму полуколец (.23.Недостатком известного устройства 40 . является воэможность разворота клина вокруг продольной оси, что вызывает поперечные задиры и вмятйны на контактирующих поверхностях. В ре.зультате повышается вероятность, задиров, снижается долговечность работы клина и щек.Цель изобретения - повышение надежности работы устройства путем по-вышения долговечности щек и клина.Для достижения указанной цели в устройстве для разрушения монолитных объектов, включающем корпус с приводом, две раздвижные щеки, свя 4-А...

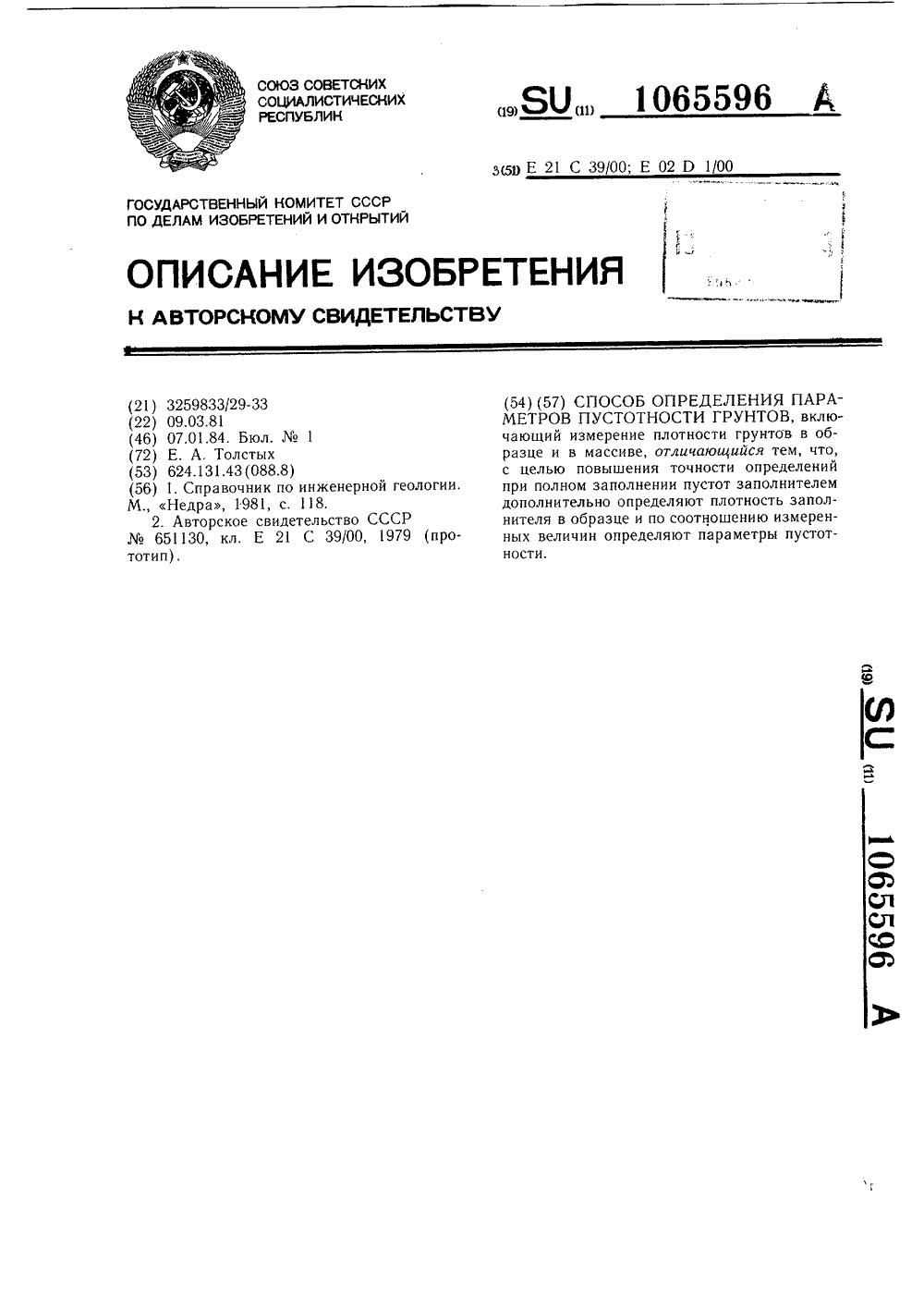

Номер патента: 1065596

Опубликовано: 07.01.1984

Автор: Толстых

МПК: E21C 39/00

Метки: грунтов, параметров, пустотности

...- по откачкам, нагнетаниям или наливам в буровых скважинах, а также геофизическими методами, например сейсмическим, основанным на существовании. экспериментальных связей между скоростями упругих волн и пустотностью в массиве. Однако эти методы отличаются низкой точностью в связи с оценкой трещиноватости по косвенным показателям.Наиболее близким к изобретению по технической сущности является способ определения пустотности грунтов, включающий измерение плотности грунтов в образце и в массиве и вычисление пустотности по соотношению измеренных величин (2 .зоОднако этот способ имеет низкую точность при изучении грунтов с заполнителем разной плотности, отличной отгсмз, например льда, нефти, воды с высокой минерализацией и т. д.Цель...

Номер патента: 1065597

Опубликовано: 07.01.1984

Авторы: Агаев, Папулов, Полежаев

МПК: E21C 41/00

Метки: гидроукладки, горных, пород

...предлагаемой конструкции сосоит в следующем.В зоне гидроукладки горной породы, например на карте намыва песка, размегцают секции 4, а по верху н них укладывают слошной (или плотно состыков.нный) монорельс 3, который крепится бандажами 5 к секциям 4. Затем на монорельс 3 устанавливают опорнук) каретку 2, к которой крепят сливной конец выпускной трубы 1 с поворотным коленом 6, снабженным шарнирной муфтой 7, Другой конец выпускной трубысоединяот с пульповодом 11 с помощью гибкого сочленения, например офрированного рукава 12. На монорельс 3 слева и справа в крайних положениях крепят стойки 9 с кронштейнами-ограничителями 10. Далее открывают задвижку 13 на выпускной трубеи подают пульпу в зону укладки грунта, При этом поток пульпы,...

Номер патента: 1065601

Опубликовано: 07.01.1984

Авторы: Бабичев, Канищев, Кройтор, Курылев, Мартиросян, Черней

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, полезных, скважинной

...в приемную камеру выдачного гидроэлеватора.Цель изобретения - сокращение времени простоя при закупоривании кусками породы отверстий решетки путем обеспечения переменного проходного сечения отверстий.Поставленная цель достигается тем, что в устройстве для скважинной гидродобычи полезных ископаемых, включающем высоко- напорный став с каналами для подачи энергетической воды и подъема пульпы, мониторную насадку, гидроэлеватор и всасывающую камеру с наружной решеткой, решетка выполнена в виде соосно расположенных внешней и внутренней пружин с левосторонней и правосторонней навивками, смонтированных с возможностью перемещения вдоль их продольной оси, при этом одни концы пружин жестко закреплены на гидро- элеваторе, а другие соединены между...

Номер патента: 1065602

Опубликовано: 07.01.1984

Авторы: Адамович, Бученкова, Сумин, Чебышев

МПК: E21C 45/00

Метки: гидромонитором, самоходным

...с напорным каналом автоматов поворота ствола каналом 29, а другой каналом 30 соединен с входом распределителя 14, один выход которого каналом 41 соединен с напорным каналом распределителей 11 и 12, гидро- двигателей шасси, а другой каналом 31 соединен с распределителями 24 - 26. При этом управляющие входы распределителей 13 и 14 соединены каналами 17 и 19 с выходами дешифратора 2, а каналом 18 между собой и с выходом дешифратора 2. Управляющие входы распределителей 24 - 26 соединены с управляющими входами расп редел ителей 11 и 12 гидродвигателей шасси и выходами дешифратора 2 каналами 20- - 23. Система работает следующим образом.При подаче команды с пульта управления 1 жидкость под давлением поступает по каналам 3 - -6 (в различных...

Номер патента: 1065603

Опубликовано: 07.01.1984

Автор: Атанов

МПК: E21C 45/00

Метки: водомет, импульсный

...30Указанная цель достигается тем, что в импульсном водомете, включающем ствол с насадкой, установленный в нем тяжелый поршень с приводным механизмом, и легкий поршень, размещенный в насадке, тяжелый поршень снабжен упругим элементом, размещенным в полости, выполненной внутри поршня, а легкий поршень установлен в этой полости с возможностью перемещения в осевом направлении и взаимодействия с упругим элементом. 40На фиг. 1 изображен импульсный водо. мет, разрез; на фиг, 2 - зависимости давления от времени (кривая 1 - без упругого элемента; кривая 2 - с упругим элементом).Импульсный водомет включает ствол 45 1 с тяжелым поршнем 2, в осевой полости 2которого установлен упругий элемент 3 и легкий поршень 4. Предпоршневая полость 5...

Номер патента: 1065604

Опубликовано: 07.01.1984

Авторы: Бейлин, Кройтор, Курылев, Черней

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, месторождений, песчано-глинистых, полезных, россыпных, скважинной, талых

...ца фиг. 3 - вертикальный разрез блока ца сгалии провеления добычных работ.Способ осуществляют следующим образом.С дневной поверхцосги бмрят зарядные скважины 1 срез Пласт песков 2 до подстилающих пород 3. В случае неустойчивого состояния стенок скважиныПроизводят их обсадку 4. Скважиныармируют системой всасывающих труб 5, которые через систему трубопроводов соединены с вентилятором. Циркуляция хладагента по межтрубному пространству 6 скважин 1 и всасывакнцих труб 5 исуцествляется за счет разрежения, создаваемого вентилятором во время работы. Пласт Голезного ископаемого 2 здмораживают в пределах контур" д(ииыП 10 и иликд 7 а цис ук) мощность. С(Пень:Ям(рджцваня устацавливастся из 5 сливия достижения температуры пород, при,с;акц(их к...

Номер патента: 1065605

Опубликовано: 07.01.1984

Авторы: Кадулина, Мурко, Подлуцкий

МПК: E21C 45/00

Метки: переработки, подземной, угля

...1 1)11 е (0(тс к 1 и извсс по 0 с.НО 003 яв.151 кп ся: Высокая влджнос 1 ь ндлрешетногопрод ктд, Вылеляечого пол землей (влажность У;лЯ состав.яет 10-5".,), )го це позволяет отгрузРГ его нд лдльцсе расстояние В з.:мнес время, значительное содержание твсрлого в полрсцс 1 цоч продукте, чтстреоуе (стдновки лополц 3 Гсльцого обор;(овапия цд поверхности (хотя и в Этом случае содержание твсрло 0 в орден вдсмойв царжпые отстойники воле составляет50-60 г л.1 сс,1,10 11300 рстсци 51 являсГс я гвы ц(1,1 ЧССТВ(1:РО 1 РТОВ 1 СРС", ООТКИ И ( ЦИЖС 131(Прц эТОГ 3 с,С 1)ГОЗс 11 рд 1.КД 3 ЦНЯ ЦС 1 Ь СОС И Д(ТС и ГС 1 3 ТО СО 1.13( ЦО СЦОСОО ПОЛ.Г. М.ОЙ ПЕРС Раооткис .к 1 1 и1 ) 0 .к 1 к( (ф и к д1 1 1 1 1 ) 13 1 1 0 -1(РНЫМ ПООКОМ ПРО 1 С 1 гЮТ ЧСРС;3...

Номер патента: 1065606

Опубликовано: 07.01.1984

Авторы: Гаврилюк, Грищенко, Ефремов, Паршкин, Перегудов, Переяславский

МПК: E21C 47/00

Метки: зависаний, обрушения, породы

...)13 )р 3 ВСр(1 ) 3 С)55) 5;)11). С )", чсй, нижниконцы к(прых ослиц)сцы с Кари) СОМ, д Вср.(НИС Пс рЛСГВОЧ;)ружцццых амортизаторов - с полвечными канат(1)Р), прп этс)м корпус имеет цои)р(л и) к) РД)1 Х, 5 ЫЦОГПС 3 ЦХ 1 О ИХ,)ВЧХ П 3 РЦИРП С(- ЛипесЛЧСЖЛ) СООО)1 С )3 З )ОК ПО 1 Ь)О фи)СЗЦИ И ССКЦИ Й, ОЛЦс И:3 КОТС)РЫХ СВ 5)ЗДс ,3 3 р 51 л и ь) м и к д ч с) д м ц, д:р ч Г 3 51 и : р (х - с Т)301;) ОПОГ Ц и ГС,)ьцои,)СО:КИ ( 3.50 Вой ) д и) и и)й.11 а фи;. 1 )п)бра)3(сц устройство, Впл сбоку; цд фцг. 2 - рабочий орган, впл сбоку; ца фиг. 3 вил Лд фи. 2; цд фи. 4 - разрез Б-Б пд фиг. 2.Устройство состоит из базовой чдцичы 1 с лебс)лкачи, стре 1 ы 2 с потьемными капдтдчп 3, рабочс го Органа, солержащс г КорцС 4 С ЗаряЛНЫМР) Кс 3 МСраМИ...

Номер патента: 1067210

Опубликовано: 15.01.1984

Авторы: Алексеев, Волков, Гельфанд, Лукиенко, Николаев, Попов, Потапов, Романов, Сиротин, Тупиков, Ялевский

МПК: E21C 29/02

Метки: горного, комбайна, механизм, подачи

...на фиг. 2 - реечный став,поперечный разрез, на фиг. 3 - разрез А-А на фиг. 2. 45Механизм подачи горного комбайна,включает установленные на раме конвейера 1 направляющую опору 2 и рычаг 3 с участком стабилизирующей дорожки 4, закрепленный на оси 5 фиксатором 6. Опора 2 состоит иэ трубчатых направлякщих 7, в полостях которых установлены оси 5. Певочныепальцы 8 жестко соединены с боковинами цевочных реек 9. 55Концевые цевочные пальцы 10 выполнены съемными и имеют концевыепроточки 11 для регулирования усилийсреза. С помощью этих пальцев рейки крепятся к рычагу 3,60фиксаторы12"удерживают пальцыот выпадения. Боковины цевочных реек 9 снабжены участком стабилизирующей дорожки 13. Между трубчатой ча- стьк рычага и торцами трубчатых...

Номер патента: 1067211

Опубликовано: 15.01.1984

Авторы: Литинский, Надежин, Родионов, Ширай

МПК: E21C 39/00

Метки: геометрической, кольцевой, крепи, оси, отклонения, ствола

...известного способаявляются низкая точность определения отклонения, сложность и продолжительность производства замеров. 40Цель изобретения - экспрессностьи упрощение определения отклоненияоси кольцевой крепи от геометрической оси ствола,Поставленная цель достигается 45тем, что согласно способу определения отклонения оси кольцевой крепиот геометрической оси ствола, фиксацию точек осушествляют с помощьюрасположенного на внутренней поверхности крепи оптического прибора, приэтом одну из них выбирают на пересечении с внутренней поверхностьюкрепи линии, обозначенной осью прибора, проходящей через центры стволаи крепи, а другую - на пересечении 55с крепыш линии, проходяшей черезцентр крепи и перпендикулярной перчвой линии, причем в этой...

Номер патента: 1067212

Опубликовано: 15.01.1984

Авторы: Ковалев, Сартаков, Сифоркин

МПК: E21C 39/00

Метки: горных, массиве, напряжений, пород

...снабжено гибким зондом с возможностью осевого перемещеи с неподвижно размещенным в нем коническим зеркалом с наружной зеркальной поверхностью, жестко соединенного с гибким световодом,ния его в отверстиях цилиндрическихфотоупругих датчиков и коническими,зеркалами с внутренней зеркальнойповерхностью, установленными передпрозрачными торцами цилиндрическихфотоупругих датчиков.Кроме того, гибкий зонд выполнениз оптически прозрачного наконечникас направляющим конусом и с неподвижноразмещенным в нем коническим зеркалом с наружной зеркальной поверхностью, жестко соединенного с гибкимсветоводом,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - фотоупругийэлемент с коническим зеркалом и направляющим конусом, на фиг, 3 - головная часть...

Номер патента: 1067213

Опубликовано: 15.01.1984

Авторы: Горкунов, Завалишин, Потоцкий

МПК: E21C 41/00

Метки: выполаживания, карьера, уступов

...3 подводится из магистрального трубопровода 5 по шлант ам6, Для транспортировки в виде пульпы отбитого нерудного полезного ископаемого из карьера на его дне наплавучей платформе 7 установлен грязевый насос 8 с нагнетательным трубопроводом 9, открытый конец которогоподведен к резервуару 10.Способ осуществляется следующимобразом.Отбойка уступов 2 ведется гидроимпульсаторами 3 снизу вверх поочередно с каждого вышестоящего уступана нижестоящий уступ импульснымиструями воды гидроимпульсатора 3с импульсной трубой 4, заканчивающейся импульсным соплом, Импульсная труба 4 прикрегляется к импульсному насадку (гатрубку) гидроимпульсатора 3, через который периодически выбрасываются прерывистые, повышенные гидроударом в несколько раз в...

Номер патента: 1067215

Опубликовано: 15.01.1984

Авторы: Кройтор, Курылев, Марчев, Черней

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, полезных, россыпных, скважинной

...став 1 снабжен герметизирующим щитом 11, который вместе с обсадной колонной образует пульпоприемную камеру 6,Устройство работает следующим образом.Предварительно пробуренную скважину 12 с перебуром в подстилающиепороды 13 на глубину, необходимуюдля оптимального затопления подъемного устройства 3, обсаживают колонной труб 7 с нарезными окнами 8, 9 и10. В скважину 12 опускают высоконапорный став 1 с гидромониторныминасадками 2 и гидроэленатором 3.Спуск происходит до момента, когданасадка 2 совместится с окнами 9на обсадной колонне 7 в верхнем положении. По высоконапорному стану 1на насадку 2 подают воду под давлением 6,0-7,0 мПа. Струи воды, вылетаяиэ насадок 2 через окна 9, размывают пласт песков 14, образуя воронкообразную полость...

Номер патента: 1068591

Опубликовано: 23.01.1984

Авторы: Борисенко, Бочебаров, Завьялова, Попов, Рашкеев, Страмнов

МПК: E21B 1/26, E21C 37/00

Метки: бесклапанный, гидравлический, механизм, ударный

...3, поршневую4 и штоковую 5 полости, накопительэнергии в виде двух частей б и 7пневматических аккумуляторов с ограничителями 8 объемов гидравлического,наполнения, напорную 9 и слнвную 10;.1 агистрали, а также магистраль 11,сообщающую штоковую 5 и поршневую 4полости,Обе части б и 7,гидравлическогонакопителя имеюг одинаковые объемынаполнения и каждый равен рабочемуобъему поршневой полости, при этомдавление зарядки в одной иэ частей,например в части б, ниже давлениязарядки в другой части 7, но не нижедавления подпора в сливной магистрали 10,Штоковая полость 5 гидравлического бесклапанного ударного механизмапостоянно сообщена с напорной магистралью 9,Работа гидравлического бесклапанного ударного механизма осуществляется следующим...

Номер патента: 1068594

Опубликовано: 23.01.1984

Авторы: Алексеев, Куракин, Олейник, Орехов, Фридфельд

МПК: E21C 25/06

Метки: горной, исполнительный, орган

...к горной промышленности и предназначено для отбойки угля дт массива.Известен исполнительный орган горного комбайна, включающий диск с реэцамй и скалывателями 11 3.Недостатком устройства является то, что скалыватель в процессе работы машины оказывает дополнительное сопротивление при вращении и перемещении дискового исполнительного органа, а также передает на диск осевую составляющую от реакции со сторОны целика при взаимодействии с ним.Наиболее близким техническим решением к изобретению является исполнительный орган горной машины, включающий диск с резцами и коническими скалывателями Г 2 .Однако в известном устройстве значительны силы сопротивления от трения скалывателей.Целью изобретения является повышение эффективности разрушения...

Номер патента: 1068595

Опубликовано: 23.01.1984

Авторы: Буцык, Геллер, Докукин, Сидоров, Фролов, Шаев

МПК: E21C 29/00

Метки: выемочного, комбайна, механизм, подачи

...щения. зубчатыми колесами 14 - 32 и электромагнитными фрикционными муфтами33 - 41 расположены в корпусе 42 водной горизонтальной плоскости сосью электродвигателя 3 и с осью 43передаточного механизма 6.Механизм 5 регулирования скоростиподачи последовательно соединен спередаточным механизмом 6 при помощи зубчатых колес 44 и 45, Передаточный механизм 6 выполнен в виде соосного двухступенчатого планетарногоредуктора с зубчатыми муфтами, колесами и водилами 46 - 54. Корпус 55планетарного редуктора имеет цилиндрическую Форму и по концам снабженконсольио выступающими кронштейнами56 и 57. Водило 54 тихоходной ступ. -ни планетарного редуктора 6 с помощьзубчатой муфты 58 соединено с валомприводной звезды 59 зубчато-реечного (бесцепного механизма 7...

Номер патента: 1068596

Опубликовано: 23.01.1984

Авторы: Волохов, Гадючко, Духопельников, Катаев, Переплетчиков

МПК: E21C 35/24

Метки: дискретного, лапами, нагребными, погрузочной, работы, режимом

...и наоборот.Однако в связи с наличием транспортного запаздывания Формирования нагрузок на конвейере импульснойподачей погрузочной машины 1 на штабель, обладакщий нестационарными свойствами, и в связи с интегрированием объема материала по несущей поверхности конвейера возможны (при выборе исполнительным органом погру жаемой массы с питателя) технологические перегрузки конвейера и его привс а, которые могут привести к чрезмерному износу механической части. 10Управление на ликвидацию технологических перегрузок по конвейеру производится включением порогового элемента 15, настроенного на уставку, равную 1,4 номинального значения 15 нагрузки конвейера. В этом случае с выхода порогового элемента 15 подается единичный сигнал на третий вход...

Номер патента: 1068597

Опубликовано: 23.01.1984

Авторы: Алферов, Кройтор, Курылев, Савельев, Черней

МПК: E21C 45/00

Метки: жидкостей, подъема, эрлифт

...устройства,Целью изобретения является повышение эФФективности подъема эа счетравномерного по сечению подъемной,колонны диспергирования воздуха.ФПоставленная цель достигаетсятем, что в устройстве, содержащемподъемную колонну труб с фильтроми размещенную внутри воздухоподающую трубу с Форсунками и подпружи" 40ненным приводом, форсунки выполненыв виде заглушенного на конце элас"тичного рукава с коническими отверс-,тиями в одной стенке, а подпружиненный привод выполнен в виде спиральной пластинчатой;пружины и за- .креплен на другой стенке Форсунки,при этом стенка Форсунки с отверстиями расположена внутри спирали,На фиг, 1 изображено устройство в 5 Орабочем положении, продольно-вертикальный разрез; на фиг, 2 - рабочий орган...

Номер патента: 972906

Опубликовано: 30.01.1984

Авторы: Ахтулов, Глатоленков, Качайник, Минин, Мухамеджанов, Рогач

МПК: E21C 41/00

Метки: карьере, отработки, уступов

...авт. св. Р 795077известен способ отработки уступовна карьере, включающий бурениескважин с расположением их в несколько рядов, заряжание скважинвзрывчатым веществом, взрывание и транспортировку взорванной горной массы, причем предпоследний и последний ряды скважин бурят с обратным углом наклона о отношению к плоскости откоса вновь образуемого уступа, при этом предпоследний ряд скважин бурят до границынижней ,бровки, а последний ряд скважин - до соприкосновения днаскважин с плоскостью вновь образуемого уступа, Угол наклона последнего и предпоследнего рядов скважин определяют по формуле о =130 -Д, где О - угол наклона скважин к горизонту, град;- расчетный угол откоса уступа, град. 111.Недостатком данного способа является то, что...

Номер патента: 1070305

Опубликовано: 30.01.1984

Авторы: Васильев, Захариков, Карминский, Нанкин, Свороба, Соколинский

МПК: B25D 9/00, E21C 37/22

Метки: действия, пневматическое, ударного

...имеет возможность периодической связи с камерой рабочего хода.На фиг. 1 показано устройство продольный разрез (момент начала рабочего хода); на фиг. 2 - сечение А - А на фиг. 1; на фиг, 3 - предлагаемое устройство, продольный разрез (холостой ход); на фиг. 4 - сечение Б - Б на фиг. 3.Устройство состоит из корпуса 1, ударника 2, образующего с корпусом камеры рабочего 3 и холостого 4 ходов, которые имеют выполненный в корпусе 1 выхлопной канал 5. Рабочий инструмент 6 размещен в торцовой части корпуса 1. В корпусе 1 размещено распределительное устройство в виде трубчатого эластичного клапана , находящегося в кольцевой проточке 8 седла 9. Седло 9 имеет внутреннюю 10 и внешнюю 11 опорные поверхности, а клапан 7 закрыт торцовой крышкой...

Номер патента: 1070306

Опубликовано: 30.01.1984

Авторы: Абраменков, Богаченков, Пичужков

МПК: B25D 9/04, E21C 37/22

Метки: воздухораспределением, дроссельным, молоток, пневматический

...ударника, продольный разрез; на фиг. 2 - пневматический молоток с перепускным каналом, выполненным в ударнике, частичный продольныйразрез; на фиг. 3 - вариант выполненияперепускного канала в виде паза на боковойповерхности ударника.Пневматический молоток состоит из корпуса 1, центральный ступенчатый канал 2которого разделен ударником 3 на камеры4 и 5 холостого и рабочего ходов, Камера5 рабочего хода со стороны рукоятки 6 выполнена с выточкой 7, образующей с центральным каналом 2 ступень 8, инструмента9 с концевой пружиной 10, рукоятки 6 с пусковым устройством (не показано), выпускного кольца 11 и крышки 12. В корпусе 1выполнены впускные каналы 13 и 14, постоянно соединяющие сеть сжатого воздуха соответственно с камерами 4 и 5...

Номер патента: 1070307

Опубликовано: 30.01.1984

Автор: Чудин

МПК: E21C 27/32

Метки: кожух, отрывного, струговой, типа, установки

...лишь в виде вытянутой в сторону выработанного про; странства вилки с далеко разнесенными взаимно перпендикулярными отверстиями.Причем при действии домкрата передвижки кронштейн занимает неустойчивое положение, домкрат и кронштейн образуют колесо и возникает силовой момент, изгибающий шток домкрата, что снижает надежность работы.Цель изобретения - повышение надежности путем ликвидации изгибающего силового момента, уменьшение габаритов по ширине и повышение удобства в эксплуатации.Указанная цель достигается тем, что кожух для струговой установки отрывного типа, включающий вертикальную стенку с верхней и нижней полками, рейку с отверстиями,. установленную со стороны выработанного пространства, и кронштейн с отверстиями для присоединения...

Номер патента: 1070308

Опубликовано: 30.01.1984

Авторы: Глухов, Карабанов, Кочнов, Плотников

МПК: E21C 27/32

Метки: скользящего, струг, типа, угольный

...резцовыми груп пами, при этом ограничители толщины стружки установлены с возможностью регулирования их положения в двух взаимно перпендикулярных плоскостях относительно почвы и забоя.На фиг. 1 изображен угольный струг, вид спереди,: на фиг. 2 - вид по стрелке А на на фиг. 1; на фиг, 3 - сечение Б - Б на фиг.1; на фиг. 4 - сечение В - В на фиг. 1.Струг перемещается по наклонной направляющей 1 с угольником 2 и состоит из рамы 3 с захватами 4 и 5, основных 6 и 755 и вспомогательных 8 и 9 режущих групп с регулируемыми относительно кромки уголь ника 2 ограничителями 1 О толщины стружки, последние регулируются относительно нижней кромки угольника 2 известными способами (например, сменными прокладками 11) на необходимую...

Номер патента: 1070309

Опубликовано: 30.01.1984

Автор: Иванов

МПК: E21C 27/42

Метки: скрепероструговая

...перемещаемой дополнительным гидроцилиндром, при этом зачистное устройство и механизм подачи снабжены распори ыми устройствами в виде пневмобаллонной крепи, установленными на их балках.Привод зачистного устройства выполнен в виде червячного механизма,На фиг. 1 приведена скрепероструговая установка, вид в очистном забое; на фиг. 2 - сечение А - А на фиг, 1.Скрепероструговая установка состоит из скрепероструга 1, зачистного устройства 2, механизма 3 подачи, тяг 4, червячного механизма 5, редуктора 6 скрепероструга, установленного на приводной станции, дробильно-закладочного комплекса Титан 7, трубопровода 8, гидроцилиндра 9, кронштейнов 1 О, распорного устройства 11. тяговой цепи 12 и обводной станции 13.Скрепероструговая установка...

Номер патента: 1070310

Опубликовано: 30.01.1984

Авторы: Нашкевич, Терентьев, Хозяев, Яцевич

МПК: E21C 49/00

Метки: вязко-пластичных, формования

...массы за счет периодически повторяющихся сужений и расширений сечения рукава от его входа до выхода. Эластичность рукава способствует прохождению твердых включений 12.Недостатком известного устройства является сложность конструкции и изготовления, особенно системы подвода и распределения воздуха. Кроме того, не исключено заС висание материала и твердых включений в местах под кольцами, делящими рукав на секции.Цель изобретения - упрощение конструкции и повышение надежности.Для достижения цели в устройстве для формования вязкопластичных материалов, включающем пресс, соединенный с ним цилиндрический патрубок с расположенным в нем эластичным рукавом и механизм обжатия рукава, последний выполнен из закреп- у ленных на цилиндрическом...

Номер патента: 1071233

Опубликовано: 30.01.1984

Автор: Петер

МПК: B25D 9/10, E21C 37/22

Метки: бурильный, действия, молоток, ударного

...и ухудшаются условия смазки в опорной втулке 14. Гем самым ударный механизм связан с двигателемдвигателя.Цель изобретения - повышение коэф. 4 О внутреннего сгорания. На корпусе 1фициента полезного действия и улуч- в зоне кривошипа 9 расположен впуск"шение условий смазки при одновремен- ной клапан 15. Во впускном клапаненом снижении степени загрязнения ат" 15 шарик 1 б прижимается к седлу 17мосферы выхлопными газами. клапана 15 посредством пружины 18.Поставленная цель достигается тем, 45 Впускной клапан 15 выполняет функчто в бурильном молотке ударного .цию обратного или одноходового кладействия, включающем корпус, двига- пана. Если приводной поршень 13 петель внутреннего сгорания с камерой ремещается в направлении держателясгорания и...

Номер патента: 1071741

Опубликовано: 07.02.1984

Автор: Григорьян

МПК: E21C 35/19

Метки: инструмента, крепления

...механизмом и поперечными пазами псщрежущие элементы 12.Недостатком известного устройства является сложность замены инструмента.Целью изобретения является повышение надежности крепления инструмента.Поставленная цель достигается тем, что в устройстве для крепления инструмента, включающем установленный на тяговом канате полый корпус с замковым механизмом и поперечными пазами под режущие элементы, корпус выполнен с кольцевым выступом, имеющим продольные относительно каната отверстия, и снабжен упорами и ступенчатыми подпружиненными стержнями, на которых установлены режущие элементы, при этом стержни расположены в отверстиях выступа корпуса с возможностью контактирования с упорами, а резцы - в поперечных пазах, через которые проходят...

Номер патента: 1071742

Опубликовано: 07.02.1984

Авторы: Красников, Рафалович, Чижиков

МПК: E21C 27/46

Метки: динамический, струг

...с выхлопным 9 и продувочным 1 О каналами, а также буферная камера 11, расположенная между поршнем 7 и поршень-бойком 5. На корпусе установлен пусковой механизм 12. Камера 8 сгорания снабжена форсункой 13, связанной топливопроводом 14 высокого давления с топливным насосом 15, плунжер 6 которого приводится в действие эксцентриковым кулачком 17 с помощью рычага 18, соединенного с поршень-бойком 5. Количество подаваемого в камеру 8 сгорания топлива регулируется с помощью элемента в виде рейки 19 топливного насоса 15. В передней части подконвейерной плиты 1 жестко закреплена муфта 20, выполненная в виде цилиндра, внутри которого расположены соосно хвостовик 21 рабочего инструмента 22 и торцевая часть силового штока 6. Хвостовик 21 выполнен...
