Номер патента: 877011

Опубликовано: 30.10.1981

Авторы: Аксенов, Белик, Белоус, Матушенко, Михалевич, Мясковский, Прядко

МПК: E21C 41/00

Метки: ископаемых, месторождений, открытой, полезных, разработки

...направлении навеличину расстояния между подъемниами, определяемую из выраженйяФ 2ч Нгде 1 - расстояйие между конвейерными подъемниками, м,чФ - скорость подвигания Фронта работ, м/г;НУ - высота добычного уступа,м,Ьу - интенсивность понижения,горных работ, м/г.На чертеже приведена схема ведения горных работ.Способ осуществляется следующимобразом,Отработку добычных горизонтов ведут с односторонним перемещением Фронта по простиранию залежи, при этомполезное ископаемое перемещают посредством забойных 1 и передвижныхпередаточных 2 конвейеров с использованием межуступных перегружателей3;к наклонным конвейерным подъемникам 4, расположенным рассредоточенно на нерабочем борту карьера и периодически наращиваемым по мере его уг Олубления,...

Номер патента: 877012

Опубликовано: 30.10.1981

Авторы: Батуев, Буктуков, Жумабаев, Чистофоров

МПК: E21C 41/00

Метки: ископаемых, полезных, усреднения

...усреднения.Способ осуществляется следующимобразом.Перемещаемую конвейером 1 массу 15 полезного ископаемого 2 перемещенного сечения, с целью выравниванияпоследнего, подают в промежуточныйбункер 3, при выпуске из которогополезное ископаемое равномерным се чением располагают на конвейере 4,подающем его грузопоток к пунктуразделения, состоящему из прямоточной воронки 5, распределительногобункера б и шиберной заслонки 7, 25 положение которой определяет сигнал,поступающий от датчика 8 качества,расположенного под несущей ветвьюконвейера 4. Причем, если положениешиберной заслонки соответствует по зиции АБ, то полезное ископаемое877012 формула изобретения оставитель С.федорехред Т.Маточка орректор А.ферен ермелштай Редактор ТЗаказ 9546/...

Номер патента: 877017

Опубликовано: 30.10.1981

Авторы: Ермолаев, Ладыженский, Милешин, Петров, Спиваков

МПК: E02D 29/00, E03B 11/14, E21C 41/00 ...

Метки: образования, подземных, пустот

...в результате осуществления способа.Способ осуществляется следующим образом.Предварительно производится крепление расширяемых выработок 1 по паспорту, учитывающему увеличение их ширинй. Затем от стороны целика 2, расположенной вдоль оси расширяемой выработки, с помощью известных средств, например канатной установки, отделяют блоки 3, длина и высота которых равна проектной ширинеи высоте целика. Полученные блоки перемещают, например, с помощью гидродомкратов к ближайшей, перпендикулярной отрабатываемой, плоскости целика, Блок присоединяется к целику путем заделки плоскости контакта с последним торкретбетоном на основе расширяющегося цемента. В результате образуются помещения подземного ,сооружения с увеличенной шириной,которые более...

Номер патента: 877024

Опубликовано: 30.10.1981

Автор: Мамаев

МПК: E21C 45/00

Метки: гидрогрейфер

...т. д.).Нижние части камер 13 посредством труб14, запорной арматуры,в виде пробковыхкранов 15 и 16, обратного клапана 17 сообщаются с аодпоршневым пространством 18гидроцилиидра 4, а верхние части тех жекамер посредством вентилей 19 - с атмосферой. К верхней части гидроцилиндра 4прикреплен ниппель 20 и блок подъемногоканата 21. Кроме того, к рычагу пробковогокрана 16 крепятся пружина 22 и контргруз 2%Гидрогрейфер работает следующим образом,На борту плавучего средства челюсти 1гндрогрейферного ковша устанавливаютсяв раскрытом положении (фиг, 1 и 2), поддерживаемые сжатым воздухом камеры 6,который периодически нагнетается черезниппель 20. Через вентиль 11, канал 9 иотверстия 10 нагнетается масло в подпоршневое пространство 18, а оттуда через...

Номер патента: 877025

Опубликовано: 30.10.1981

Авторы: Атрушкевич, Гонтов, Ковалев, Медведков, Сазонов, Черных, Шинкоренко

МПК: E21C 45/00

Метки: агрегат, выемки, гидромониторной, угля

...и передвигаемой в вертикальной плоскости. гндродомкратом 5. Другойконец поворотной стрелы 4 шарнирно связан с плитой 6, передвигаемой параллельногруди забоя, кровле и почве пласта гидродомкратом,7, шток и цилиндр которого наконцах имЕют шарнирные поверхности, внаправляющих шпунтах 8, жестко эакрепленных на основании первой от конвейерного штрека секции очистной механизированной крепи 9.Устройство работает следующим образом,Перед началом работы ствол 2 с насадкой 3, закрепленные на поворотной стреле 4гидромонитора, устанавливают в нижнееположение. Для образования первой вертикальной эарубной щели разрабатываемогоучастка забоя струей воды, подаваемой повысоконапорному водоподводящему шлангу,1; включают гидродомкрат 5, тем...

Номер патента: 877026

Опубликовано: 30.10.1981

Авторы: Бабичев, Дмитриев, Малухин, Мамилов, Черней

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, полезных, скважинной

...размы- крепляемая выше свода естества в геометрические центры камер 3 бурят венного равновесия (6=2 - 3 м). дополнительные скважины 4 до кровли 5 продуктивного пласта р д ктивного пласта 1. Высота свода естественного равновесияЬ в геометрическом центре камеры опредеВ дополнительных скважинах 4 выпол- ляется по формуле няют по меньшей мере два расширения 6 106 ст )7 Я и.7, одно из которых располагают на уровне Ь - контактапород кровли с продуктивным плас том, а второе - за контуром свода естест- где 6 - высота свода естественного раввенного равновесия. В полости дополнитель- новесия, м; ной скважины между расширениями 6 и 7 д,т - прочность на сжатие пород кров- размещают железную арматуру 8 и запол- ли, кг/см; няют полость...

Номер патента: 877027

Опубликовано: 30.10.1981

Автор: Неудачин

МПК: E21C 47/04

Метки: отвалообразователь

...обшивка надстройки 9, с которой соединен тамбур О.те Тамбур включает левую вертикальную 11и правую вертикальную 12 стенки, нижнюю3, верхнюю наклонную 14 и нижнюю съем.ную 5 панели,Козырьки выполнены дугообразными, ацентр их радиуса, расположен на опоре. Ниж 26 нян панель тамбура выполнена съемной,Отвалообраэователь работает следующим образом.В рабочем положении ленточный конвейерподнимают на угол С , причем верхний козырек 7 присоединительного фланца 6 заходит под верхнюю наклонную панель Г 4 тамбура 10, а нижний козырек 8 пере. крывает пространство между присоедини- тельным фланцем 6 и съемной панелью 15, В процессе работы в зависимости от кате горны разрабатываемого грунта угол подымаможет быть изменен на необходимую величину в...

Номер патента: 877028

Опубликовано: 30.10.1981

Авторы: Рачинский, Романов

МПК: E21C 47/10

Метки: каната, канатной, пилы, подогрева

...защищен теплоиэоляцней 37.Теплообменник 12 устанавливается концентрически канату 9 опорами 13, которые выполнены раздвижными из труб 36 и 39 и соединены с теплообменником шарнирами 40. Теплообменннк 12 содержит концевые фланцы 41 и 42, сопла,43, соединенные с трубой 30 паропровода, 11, трубы 44 - 48 н втулки 49-53, Жесткость конструкции теплообменннка обеспечивается трубами 54, соединенными с фланцами 4 и 42. Теплообменник,защищен теплоизоляцией 55.Устройство для подогрева каната работает следующим образом,В зависимости от температуры окружаю.щей Среды нагрев воды парогенератора 10, производится одним нли несколькими трубчатыми электронагревателями 14, Образую-. щийся пар поступает через фланец 23 в паропровод 11, из которого вв сопла...

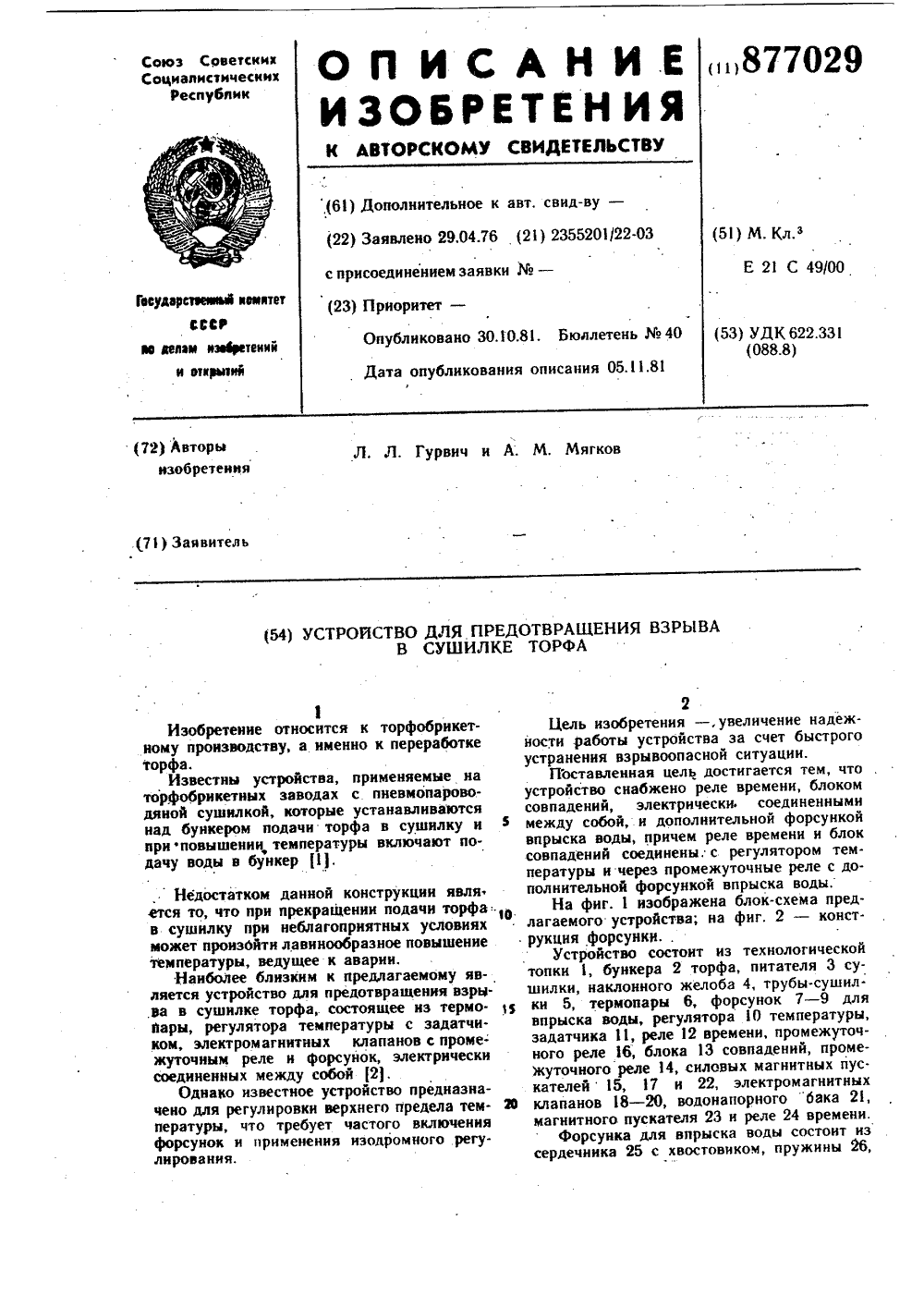

Номер патента: 877029

Опубликовано: 30.10.1981

Авторы: Гурвич, Мягков

МПК: E21C 49/00

Метки: взрыва, предотвращения, сушилке, торфа

...топка 1 генерирует Горячие дымовые газы, которые проходят йо трубогушилке 5. Иэ бункера 2 торф через питатель 3. по наклонному желобу 4 попадает в трубу-сушилку и, увлекаемый горячим теплоносителем, устремляется вверх, подвергаясь сушке и, проходя сушку, попадает в ,циклоны. Термопара 6, установленная в конце сушилки, непрерывно измеряет температуру; .При повышении температуры до взрывоопасного предела, установленного задатчнком 11, регулятор 10 температуры выдает сигнал, который поступает одновременно на реле 12 времени, блок 13 совпадений и промежуточное реле 16. Последнее включает магнитный пускатель 17, который управляет электромагнитным кла. паном 9. Клапан открывается и вода поступает на форсунку 8. Реле 12 времени по...

Номер патента: 877030

Опубликовано: 30.10.1981

Авторы: Кислов, Шавель

МПК: E21C 49/00

Метки: пневматической, сопло, торфоуборочной

...центр с центром кривизны поперечногосечения скребков. Между ребрами 2 и скребками 3 предусмотрен зазор 7, благодаря которому исключается заклинивание при перемещении скребков относительно ребер,Скребки 3 имеют лыжи 8, которыми опираются на поверхность торфяной залежи 9.Корпус сопла 6 соединен с находящимся под 1 Оразрежением воздуховодом торфоуборочиоймашины (не показан).Устройство работает следующим обраВместе с торфоуборочной машиной кор- .пус сопла 6 перемещается в направлении, 1указанном стрелкой (фиг, 1), Вследствие, разрежения, создаваемого вентиляторомпневмоуборочной машины, воздух засасывается в сопло по каналам, ограниченнымповерхностями козырька 1, ребер 2 и скребков 3. Воздушный поток воздействует нанаходящиеся в расстиле...

Номер патента: 877033

Опубликовано: 30.10.1981

Авторы: Кравченко, Кузнецов, Лазуткин, Пахомов, Ушаков, Цай

МПК: E21C 27/22, E21D 9/11

Метки: исполнительный, комбайна, орган, проходческого

...13 и под действием жидкости происходит перемещение бойка 5 всторону рабочей полости 7, в которой происходит сжатие газа, накапливающего потенциальную энергию. При дальнейшем повороте ротора 1 совмещаются окна 9 и12 и полость 6 соединяется со сливной гидролинией 14, в результате чего давление жидкости в полости 6 падает и происходит расширение газа в рабочей полости 7. Йод дей вствием расширяющегося газа происходитускоренное перемещение бойка 5, которыйв конце рабочего хода производит удар попородоразрушающему инструменту 3,45При дальнейшем повороте ротораокно 9 обоймы ф совмещается последовательно со следующей парой окон 11 и 12, расположенных на статоре 10, и рабочий циклударных устройств повторяется, Таким образом, каждое ударное...

Номер патента: 877034

Опубликовано: 30.10.1981

Авторы: Кобозев, Кондратенко, Милач, Сокуренко, Чуплый

МПК: E21C 27/22, E21D 9/11

Метки: комбайн, проходческий

...оснований арочной крепи значительно повышает производительность комбайна, так как уменьшаетсяобъем разрушаемой породы.Кроме того, отпадает необходимость вприменении тяжелого ручного труда по образованию лунок на бермах под установку 40 оснований крепи, так как эта работа механизирована.Положительным эффектом является упрошение конструкции кОмбайна, так как не требуется изготовление сложных редукторов бермовых фрез и самих фрез.45 Применение в качестве устройства дляобразования врубов серийных буровых установок (например агрегата НКР - 100 М) расширяет область применения проходческих комбайновтак как эти установки разрушают породы любой прочности.50 формула изобретения Проходческий комбайн, содержащий роторный исполнительный орган...

Номер патента: 877036

Опубликовано: 30.10.1981

Авторы: Киселев, Крутилин, Ноздрин, Овсянников, Семенов, Скуров, Тверезый

МПК: E21C 27/20, E21D 9/10

Метки: комбайн, проходческий

...телескопические рычаги 7 с. закрепленными нених через шарниры 8 бащмаками 9, выполненными в виде балок с направляющими.Поворот рычагов, а следовательно, распор. рамы комбайна осуществляется установленными на ней гидроцнлиндрами 10,Временная крепь 5 содержит подвижныеодна относительно другой и связанные гидроцилиндрами 11 две секции 12 и 13, каждаяиэ которых включает перекрытия 14 и 15,установленные на распориых гидростойках16 и 17, Причем гидростойки 16 секции 12своими опорными пятами 18, выполненнымис обратными захватами, установлены набашмаки 9 с возможностью перемещенияпо ним в направлении выработки, а гидростойки 1 секции 13 опираются башмаками(лыжами) 19 на почву,Башмаки 9 снабжены тяговыми цепями20, соединяющими их с рамой...

Номер патента: 877054

Опубликовано: 30.10.1981

Авторы: Горлов, Киселев, Крутилин, Ромашин, Семенов, Скуров, Смирнов, Тверезый, Юров

МПК: E21C 27/00, E21D 19/00, E21D 23/00 ...

Метки: выемочный, комплекс

...последовательно расположенные линейные 6 и концевую 7 сек 40ции механизированной крепи.В основаниях секции установленыдомкраты 8 передвижки, посредствомкоторых осуществляется связь крепис конвейером, причем домкрат передвижки 8 концевой секции 7 механизированной крепи упирается в угловуюсекцию 9 забойного конвейера 5 ипредназначен для передвижки штрековойветви. 50Угловой забойный конвейер 5 включает штрековую секцию 10 и угловойпогруэочный лемех 11, причем угловаясекция 9 забойног 6 конвейера установлена в берме между концевой 7 и 55линейными 6 секциями крепи.Поддержание кровли между концевой7 и линейными 6 секциями крепи, а 4также распор угловой секции конвейерав кровлю осуществляется линейнойсекцией 12,...

Номер патента: 877626

Опубликовано: 30.10.1981

Авторы: Витмаер, Львицын, Угаров, Федонин

МПК: E02D 7/06, E21C 37/00

Метки: молот, электромагнитный

...11 обратного хода вырабатывает сигнал, который через регулируемый элемент 13 выдержки времени, спустя время задержки, поступает на управляющий электрод тиристора 4. Происходит коммутация силовых цепей, т. е, силовая катушка 2 обратного хода отключается от источника питания, а силовая 1 катушка прямого хода подключается к нему. При уменьшении тока в силовой катушке 2 обратного хода до тока отпускания, сопровождающееся одновременным увеличением тока в силовой катушке 1 прямого тока плунжер 3 начинает перемещаться вниз. При этом на выходе 10 прямого хода датчика 9 направления движения возникает сигнал, который через регулируемый элемент 12 выдержки времени поступает на управляющий электрод тиристора 5 и отпирает его. Опять происходит...

Номер патента: 880257

Опубликовано: 07.11.1981

Авторы: Алоис, Вольфганг

МПК: E21C 27/32

Метки: направляющая, скользящего, струга, типа

...плиты и могут быть сварены с ней. В эту отбортовку могут быть вварены ребра жесткости 29 с шарнирными проушинами 30. соединение наклонных плит 3 с распорными кронштейнами 12 осуществляется с помощью шарнирных осей 71, вставленных сбоку в шарнирные проушины 30 плит 3 и отверстия 16 в шарнирных отростках 15 распорных кронштейнов, и фиксацией, напоимер штифтами 32, Поэтому наклонные плиты 3 могут откидываться вокруг находящихся вблизи от их концов шарниров к за.На фиг. 9 и 10 изображено запорное устройство в виде запорной защелки. Наклонная плита 3 имеет на своем немного изогнутом внутрь верхнем крае запорные пальцы 48, которые могут быть выполнены, например, в виде четырехгранных, На вертикальной части 5 угольника 2 закреплена опорная...

Номер патента: 878920

Опубликовано: 07.11.1981

Автор: Кузнецов

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...20, а сакксуправляюпсие 21 и псрслпвныс 22 каналы.В передней крышке 11 поршневого компенсатора 3 выполнено отверстие 23, соединяющее его подпоршнсвую полость с атмосферой.Детали устройства образуют дорнуо24, слпвную 25 и рабочую 26 камеры, Подвод раоочсй жидкости в устройство осуществляется через отверстие 27, а слив - через отверстие 28,Работает устройство следующим образом,В исходном полокении детали устройства. занимают положение соответствующеечертеку, при этом рабочий инструмент 8касается разрушаемого объекта, полость 16,камера 26 и надпоршневая полость поршневого компенсатора 3 заполнены маслом,Полость цилиндра газового аккумулятора2 заполнена сжатым газом под давлением,обеспечивающим получение расчетных параметров удара.При...

Номер патента: 878921

Опубликовано: 07.11.1981

Автор: Верескун

МПК: E01C 19/05, E21C 37/00

Метки: гидравлический, действия, механизм, ударного

...на активную площадь головки 6 бойка 5 и клапана 7, перемещает их вверх. При этом жидкость из переливной камеры 4 вытесняется в сливную магистраль 8 по каналу 13 через двуххогдовой распределитеги 9.При перекрытии наружной поверхностью большего диаметра клапана 7 канала 13 давление жидкости в переливной камере 4 повышается сначала до величины, необходимой для переключения распределителя 9, что разъединит сливную магистраль 8 от лереливной камеры 4, а затем до величины, необходимой для разъединения клапана 7 с бойком 5.Вышедший из сопряжения с клапаном 7 боек 5 ускоренно перемещается на удар под действием давления жидкости, развиваемого упругим элементом аккумулятора энергии 2, через клапан 7. Это давление, действуя на верхний...

Номер патента: 878922

Опубликовано: 07.11.1981

Автор: Дусалиев

МПК: B25D 9/00, E21C 37/00

Метки: действия, ударного

...положении, Ашарикоподшипники 19 и 20, уменьшая трение, легко проскальзывают по поверхности диска 45. Сжатый воздух из полости 23 (фиг. 1) втулки 21 через радиальные окно 25 и канал 9, кольцевую канавку 33 по каналам 53, 52, 51, 50, 49 поступает в переднюю полость 47 цилиндра 1 и в заднюю полость 48 цилиндра 2. Воздух из задней полости 54 (фиг. 1) цилиндра 1 и передней поло 50 сти 55 цилиндра 2 выходит по каналам 56,57, 58, 59, 60 (фиг. 1 и фиг. 2), продольным каналам 38 (фиг, 2), кольцевой канавке 36, радИальному каналу 12 в полосгь 28, а с этой полости через отверстия 14 в атмосфер ру, Сжатый воздух, поступающий одновременно в заднюю полость 48 цилиндра 2 и переднюю полость 47 цилиндра 1, давит на поршни 4 и 3. Поршень 3 совершает...

Номер патента: 878925

Опубликовано: 07.11.1981

Авторы: Глущенко, Кузьмич, Шевцов

МПК: E21C 25/04

Метки: исполнительный, машин, орган, угледобывающих, шнековый

...спирали Т.1 сомстрия шнскового исполнительного органа (фиг. 1, 2) характеризуется следующим уравнением координат винтовой ли 1l =- НяпК (1)где 2 осевая координата точек винтовойлинии переменной крутизны;- угловая координата точек винтовой линии;Т - - шаг винта (шнека);Н - амплитуда циклических отклоне.нии витка От Винтовои линии постоянной крутизны;К - частота циклических отклоненийвитка от винтовой линии постоянной кру тизны,В том случае, если амплитуда отклонений Н = О, получаем обычное соотношениеГ2(2),относящееся к известным шнекам с винтовыми линиями постоянной крутизны навив 1 и.На фнг. 3 поясняется действис погрузкивинтовой поверхностью нового шнека всравнении с погрузкой известного шнека,имеющих одинаковый шаг навивки спирали....

Номер патента: 878926

Опубликовано: 07.11.1981

Авторы: Батраков, Климов, Хохлов, Цыкалов, Ярема, Ященко

МПК: E21C 35/18

Метки: инструмент, породоразрушающий

...в процессе работы не обевается своевременный вынос сколототериала из зоны разрушения, что прк снижению эффективности процессрушения.Цель изобретения - снинкости процесса разрушения,На фиг. 1 показан породинструмент, общий вид; наЛ - А на фиг. 1.Породоразрушающий инструмент включает режущие диски 1, армированные алмазнымп сегментами 2 и установленные на опоре 3 с осью вращения 4, и скалыватель, выполненный в виде диаметрально расположенных выступов 5. Проекции 6 рабочих граней 7 выступов 5 на плоскость, проходящую через ось вращения дисков, параллельны и расположены под углом а к осп вращения дисков. Рабочие грани выступов выполнены в виде цилиндрических поверхностей.Породоразрушающий инструмент работает следующим образом.При прорезании...

Номер патента: 878927

Опубликовано: 07.11.1981

Авторы: Козлов, Панов, Резников

МПК: E21C 27/34

Метки: виброинерционный, струг

...3, корпус 1 струга поворачивается относительно вертикального стояка 4. 5Угол поворота будет зависеть от жесткости пакета рессор (количества набранных в пакете рессор) и сопротивляемостиугля разрушению, т. е. структурных особенностей разрушаемого массива, 1 ОПри возрастании внешних сил (моментвнедрения режущего инструмента в разрушаемый массив, появление твердых включений и т. д.) корпус струга будет поворачиваться относительно вертикального стояка, одновременно воздействуя на концы пакета рессор 7, установленных жестко авертикальном стояке 4.При снижении внешних сил (момент скола снимаемой стружки, появление трещин 20или заколов) корпус струга за счет восстановления упругих деформаций пакета рессор поворачивается в обратном...

Номер патента: 878928

Опубликовано: 07.11.1981

Авторы: Беленецкий, Целютин

МПК: E21C 27/42

Метки: скрепероструг

...скрепероструга яв о ляются возможность его заклинивания между почвой и кровлей и невозможность их применения на тонких пластах с углом падения света 40.Наиболее близким к изобретению являет ся скрепероструг для выемки угля на тонких пластах с транспортным устройством в виде секций с лоткообразными поддонами и поворотными отбойными резцовыми головками 12). 20 скрепеповоротадиусе изабоем, 25поворов забой, ди забояпри ра 30 Недостатком конструкции такого роструга является осуществление ной резцовой головки на малом р только за счет контакта резцов с что не обеспечивает своевременного та и надежного внедрения резцов резцы проскальзывают вдоль гру без скалывания стружки, особенно боте скрепероструга на крепких угупорными элементами 11,...

Номер патента: 878929

Опубликовано: 07.11.1981

Авторы: Бурчаков, Карбашев, Коваль, Малинин, Рачек, Солод

МПК: E21C 27/46

Метки: динамического, струга, ударное

...2 и запорные элементы 9 корпуса 1 открыты, Устройство содержит упругие элементы 10 возврата. Стакан 7 может перемещаться под действием упругих элементов 11 корпуса 1.Принцип работы ударного устройства заключается в следующем.В начальный момент, когда на режущем инструменте 3 нет усилия, ударник 4 под действием упругих элементов 5 возврата ударника 4 заперт запорными элементами 8 резцедержавки 2 и запорными элементами 9 корпуса 1. При увеличении нагрузки через резцедержавку 2 усилия передаются упругим элементам 6 стакана 7 и упругим элементам 10 возврата. При дальнейшем увеличении нагрузки, когда полностью нагружены упругие элементы 6 стакана 7 и упругие элементы 10 возврата, усилие от режущего инструмента 3 через резцедержавку....

Номер патента: 878930

Опубликовано: 07.11.1981

Авторы: Безуглов, Беляев, Игнатьев, Карленков, Свириденко

МПК: E21C 27/46

Метки: выемочная

...отдельна тяговая цепьменьшего диаметра.Базой для перемещения выемочной машины служит лавный конвейер 28.Преобразовательный механизм расположен внутри корпуса струга и закрыт огштыба.В предлагаемой активной выемочной машине амплитуда колсоаннй рег,ущсго ннструмента определяется длинорабочегопрофиля 16 кулачка 14, а частота - скоростью вращения приводной звезды и количеством установленных ро иков 3,Выемочная машина работаег следующим образом,Г 1 ривод, расположенный на одном конце лавного конвейера, перемен;ает рабочуюветвь тяговой цепи 27, при этом второй пр 1. -Вад, раСПОЛОКВННЫй На друГОМ КОгаЕ ЛаВного конвейера, перемещает обратнуюветвь 26 тяговой цепи. Обратная ветвь 26 тяговой цепи, прохо дящая через приводную звезду 9, вращаез ее,...

Номер патента: 878931

Опубликовано: 07.11.1981

Авторы: Бардовский, Голик, Доброборский, Картавый, Панов, Степанов

МПК: E21C 29/24

Метки: комбайнов, механизм, очистных, подачи

...концами в опорах 11 и 12 в забое.Ведущий вал 1 через подшипники 13 опирается на базовый кронштейн 14, корпус комбайна 15, перемещающийся в направляющих -5 16 забойного конвейера. Каждая из ветвейцепи входит в зацепление со звездой обката 8, двумя отклоняющими звездами 17, 18 и роликами соответствующего водила (фиг.3). В зоне контакта с роликомдлина ветви зо цепи приближенно определяется отрезком3АВС, а длина траектори обката - дугой А (фиг. 1).Гидромотор 19 (фиг. 2) соединен муфтой 20 с ведущим валом 1, проходящим внутри жестко установленной на корпусе комбайна 5 звезды обката. Ветви 9 и 10 цепи жестко соединены поперечными планками 21 и опираются внутренними закраинами 22 и 23 горизонтальных звеньев на звезду обката 8, а...

Номер патента: 878932

Опубликовано: 07.11.1981

Авторы: Жучкова, Казак

МПК: E21C 35/00

Метки: агрегата, выемочного, гипсометрии, движением, пласта, угольного

...с гидроцилиндрами управления 4. Устройство работает следующим обра30 зом,11;1 тр- ЭВГ="1М=" Г . пр Р иргж 634 Изд.566 одписиое ипография, пр, Сапунова 3При положении 1 гидрораспредслителя 8 система отключена от гидролиний 9 и 10 и полости гидроцилиндров управления 3 и 4 заперты гидрозамками 6. Таким образом, положение секций 1 и 2 направляющей зафиксировано. При положении 11 гидрораспределителя 8 по гидролинии управления 7 жидкость по гндролинип 9 поступает к гидрозамкам 6 и открывает нх. Одновременно жидкость под давлением поступает в нижнюю полость тидроцилиндра управления 3 и вытесняясь из верхней полости через делитель потока 11, где поток делится пополам, поступает в нижние полости двух соседних гидроцилиндров управления 4....

Номер патента: 878933

Опубликовано: 07.11.1981

Авторы: Городецкий, Дзюбан, Житников, Кошелев, Радионов, Сажин

МПК: E21C 35/24

Метки: дистанционного, забойной, машиной

...реле 9 и замыкающий контакт 10 реле 9, идущий в цепь управления контактора пускателя (не показан). В пульте управления 4 расположены нопки управления 11, 12, обмотка реле улевой защиты 13, зашунтипонднная пези878933 ПО Поиск Изд.566 аказ 23 ираж 634 дписио ипография, пр. Сапупова,стором 14, включенным через размыкающий контакт 15 реле 13, а также КС-цепочкой 16, 17, замыкающий контакт 18 реле нулевой защиты, шунтирующий кнопку Пуск 12, и концевой диод 19.оВ исходном состоянии, до нажатия на кнопку 12, все реле отключены.Реле 9 реагирует на среднее значение тока, протекающего через его обмотку, При разомкнутой кнопке 12 Пуск в полупери од, когда выпрямительный диод 7 закрыт, ток через обмотку реле 9 не протекает. Следовательно, среднее...

Номер патента: 878934

Опубликовано: 07.11.1981

Авторы: Протасов, Фролов

МПК: E21C 37/18

Метки: горных, пород, разрушения, током, электрическим

...и заполняют его газом, электрическая проч О ность которого выше электрической прочности воздуха, В качестве заполняющего газа может быть использован элегаз (ЬГ,).На чертеже показана принципиальнаясхема осуществления способа.Способ осуществляется следующим образом.Электроды 1, выполненные, например, ввиде кольцевого периферийного электрода и центрального, находящегося в скважине, ВВодят В коцтдКт С ПОрсдНЫМ МаССИВОМ 2.Затем с помощью известной герметичной перегородки 3 (вентиляционные двери, кирпичная кладка и т, п.) изолируют объем выработки 4, в котором предполагается осуществить разрушение массива 2, Затем через патрубок 5 от газового резервуара 6 ироизво,итси заиолиспис объема 4 газом, которы Вы)сспяст наход)щиися ты 1)оздухДатчик 7...

Номер патента: 878935

Опубликовано: 07.11.1981

Авторы: Бро, Гаврилюк, Грищенко, Палей, Тартаковский

МПК: E21C 41/00

Метки: ископаемых, месторождений, отвалообразования, полезных, разработке

...оконтуриваютучасток, расположенный вне зоны опасных сдвижений, на котором создают П-образную насыпь, состоящую из продольных вет вей 1 и торцовой ветви 2. Продольные ветви .размещают вдоль длинных сторон засыпки. По наклонному съезду 3 завозят на насыпь оборудование. На рабочих площадках продольных ветвей устанавливают, на пример, мачты 4 самоходной канатной дороги и ленточные конвейеры 5, 6. Породы подают на насыпь магистральным,конвейером 7. Поток породы на рабочих площадках разделяют на два грузопотока, направ ляя одновременно на две продольные ветви, и непрерывно загружают вагонетки 8 ,канатной дороги, С помощью канапной дороги засыпают пространство между ветвями П-образной насыпи на всю высоту отва ла 9. Отсыпают породы полосами,...
