E21C — Эксплуатация шахт и карьеров

Номер патента: 1448058

Опубликовано: 30.12.1988

Авторы: Кабанов, Кулик, Степинский

МПК: E21C 49/00

Метки: температурного, торфа, штабелях

...закреплены термодатчики (не показаны). Каждый термодатчик установлен в охранном наконечнике 2, навинчиваемом на трубку датчикодержателя 1. На охранном наконечнике с помощью шарниров 3 закреплен рыхлитель. На фиг. 1 - 3 изображен случай, когда рыхлитель выполнен в виде двух ножей 4 с лезвиями 5, ограничителями 6 и стойками 7. Возможны также варианты исполнения рыхлителя в виде одного, трех и т.д. ножей аналогичной конструкции. Нож имеет трапецеидальную форму в поперечном сечении. Возможно также выполнение ножей другой формы, например П-образной.Устройство работает следующим образом, При движении самоходного шасси вдоль штабеля торфа стрела с датчикодержателями 1 опускается в откос штабеля, погружая датчикодержатели с термодатчиками в...

Номер патента: 1448062

Опубликовано: 30.12.1988

Авторы: Малтызов, Теклев

МПК: E21C 27/22, E21D 9/06

Метки: выработок, горных, проходки, щит

...26 примыкает к одному вертикальному участку в верхней точке 28, а к другому вертикальному участку, в нижней точке 29. Круговые профильные направляющие 22 со стороны ножевой части 2 имеют заостренный скругленный конец 30 и образуют совместно с ножевой частью 2 кольцевую канавку, соответствующую профилю гофрового упругого металлического кольца 31. Металлическое кольцо 31 одним концом 32 жестко закреплено на ножевой части 2, а другой его конец 33 свободно установлен в кольцевой канавке вращающейся обоймы 6, образованной торцом вращающейся обоймы 6 и ограничительным буртиком 34, который жестко прикреплен к вращающейся обойме 6. Гоф 144806251015 Формула изобретения 20 ровое упругое металлическое кольцо 31 устанавливается для...

Номер патента: 1448241

Опубликовано: 30.12.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08, G01N 3/30 ...

Метки: испытаний, стенд, ударных

...20 в грузе 14 предназначено для выпрессовки платформы 3 из клиновой выемки 5 платформы 4.Стенд работает следующим образом.Сбрасывают груз 14 вместе с платформой 4. Тяги 12 сматываются с барабанов 10 и вращают барабан 11, на ко. торый наматывается тяга 13. Последняя перемещает платформу 3 вверх навстречу платформе 4. При соударении платформ 3 и 4 захват 7 скользит по клиновой поверхности платформы 3, от1448241 ВНИИПИ Заказ 6840/48 Тираж 847 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 клоняется от вертикальной траектории движения и деформирует образец 8 из- гибом. Захват 15 скользит по клиновой поверхности платформы 3 и дефор 5 мирует образец 17 сжатием.После вхождения клиновой поверхности платформы 3 в выемку 5...

Номер патента: 1449662

Опубликовано: 07.01.1989

Авторы: Абрамов, Бабичев, Баев, Дмитриев, Федюкин

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, полезных, скважинной

...и открывает гидромонитор 5. При согласованной работе гидромонитора 5 и гидроэлеватора 6 размер пульпоприемной камеры достаточен для эффективного подтекания пульпы к гидроэлеватору 6.1 ил. 2При размыве полезного ископаемогоможет происходить превышение производительности гидромонитора 5 по размыву над производительностью гидроэлеватора 6 илн забутовка пульпоприемной камеры 7 кусками отбитого полезного ископаемого, вследствие чегоуровень пульпы в камере повьппается,что может привести к затоплению гидромонитора 5, и работе его неэффективным затопленным забоем,При подъеме уровня пульпы возрастает выталкивающая сила, действующаяна обечайку 8 через поплавковые каме-ры 9, что приводит к срабатываниюФиксатора 10 и резкому перекрываниюнасадки...

Номер патента: 1450753

Опубликовано: 07.01.1989

Авторы: Герт, Эрнст

МПК: E21C 27/02

Метки: барабанным, горный, исполнительным, комбайн, органом

...расположеннойнижней стороны соединены друг сдругом с помощью двух идентичных шарниров 8 с расположенными ортогональ55но относительно направления хода ма-,шины шарнирными осями 9, а в зоневерхней стороны - с помощью установочного устройства 10. Каждый сочлененный корпус 4 а и б машины может быть соединен с цепью 3 струга. Сочлененные корпуса 4 а и 46 машины опи" раются с помощью установленных с возможностью поворота полозьев 11 дополнительно на постель пласта. Полозья 11 установлены на близком к валкам конце сочлененных корпусов 4 а и 46 машины и режущие барабаны 5 сопряжены с числительной кромкой 12, Цепь 3 струга и полозья 11 в зонах расположения центра тяжести половины погрузочного устройства (сочлененный корпус машины, агрегат...

Номер патента: 1450754

Опубликовано: 07.01.1989

Авторы: Бернд, Кристоф, Освальд

МПК: E21C 27/32

Метки: верхней, закрепления, нижней, струга, части

...коротких центрирующих шипов 24, которые могут входить в соответствующие углубления 25 для шипов нижней части корпуса 1 струга. При монтаже пластинчатая верхняя часть 14 струга устанавливается сверху на нижнюю часть корпуса 1 струга причем центрирующие шипы 24 вставляются в углубления 25 и верхняя часть 14 струга центрируется относительно нижней части корпуса 1 струга Затем в местах закрепления запирающие выступы 21 хомутов 16 вставляются в запирающие углубления 22 и через отверстия под болты 23расположенных парами друг против друга хомутов 6 и отверстия под бол 14507 -.ы, образованные парами выточек 18 и 20, вставляются резьбовые пальцы 15,после чего на последние навинчиваются гайки 26 н затягиваются. Благо-о даря этому хомуты 16...

Номер патента: 1451263

Опубликовано: 15.01.1989

Авторы: Гиршович, Глатман, Киселев, Козлов, Курбатов, Семенов, Скуров

МПК: E21C 35/19

Метки: горной, исполнительный, орган

...привом отклонеца, мм. ПИСАНИЕ ИЗОБРЕТЕНА ВТОРСКОМУ СВИДЕТЕЛЬСТВУ1451263 1. + +МаКссК 2кулЯка 9 ММ 9 е 1 длина н Р" пора кулакае жателяояние от УРдо его дерржателена зазора в де- величинЬНОМ УГЛО масе я и и мяксималкулака приержжавки резвомотклонении д жца, мм Яи Р, ЯТираж Подписно аказ 7044/2 л. Проектнаяужгород 9 ул-тие, г. ли Произ е относится к рГО НОй И обретение отн за именно к исполниенности, а ельным орг. анам горньяется повь теб етения явл ост " . олнительно остойкости испосчет увелич Ргана оворота резца и казан испо . . . ы иг2 - узел Т 1 Ою и се 7 исполвид; на Фиг9 ющемся корпусе орган, общийигна Фиг. 1. машио гана горнон ельный орг .ло-, н этого о ргана на ззабой 1 езца 2 с и,породу и т ержавку ре извод"н ряется в и ны...

Номер патента: 1451264

Опубликовано: 15.01.1989

Авторы: Криворотько, Лаптев, Мельников, Остапенко, Пилипенко, Усиков, Яроцкий

МПК: E21C 27/24

Метки: гидравлического, исполнительного, комбайна, крепления, органа, проходческого, узел

...9н нашравляющими 10, жестко закрепленньпя на нем и установленными с возможностью перемещения на роликах11, жестко связанных с люпькой 7Подпружиненные гидроцилиндры 9 закреплены одним концом на гидравлическом исполнительном органе 8, а другим - налюльке 7 и служат для перемещениягидравлического исполнительного орга-.на 8 вдоль люпьки 7, по роликам, 11 идля гашения сил отдачи. Дпя поворотатурели 4 вместе с люлькой 7 и гидравлическим исполнительнья органом 8 вгоризонтальной плоскости относительно стреловидного исполнительного органа служит гидроцнлиндр поворота 12,который одним концом крепится к промежуточному элементу 2, а другим -5 к турели 4Гндроцнлиндры подъема 13 однимконцом крепятся к турели 4, а другимк люльке 7, перемещая...

Номер патента: 1451265

Опубликовано: 15.01.1989

Авторы: Бычков, Гудилин, Капырин, Спирочкин

МПК: E21C 27/32

Метки: агрегата, исполнительный, орган, фронтального

...направляющим 2.С завальной стороны струговая . каретка 1 имеет две диаметрально расположенные опоры 11, установленные 30 с возмощностью взаимодействия на раз" вороте с профилированной завальной направляющей 12 привода 4В забойной части струговой каретки 1 по оси симметрии ее жестко З 5 закреплена дополнительная опора струговой каретки 1, выполненная в виде захвата 13, взаимодействующего при развороте с центрально-расположенной забойной направляющей 14 привода 4. 4 рКаждая струговая каретка 1 имеет четыре ходовых двухребордных роли-; ка 15. Исполнительный орган работает 45следующим образом.Расположенный на штреке привод 4через приводную звездуприводит вдвижение тяговую цепь 3 и соединенныес ней струговые каретки,1, которые...

Номер патента: 1451266

Опубликовано: 15.01.1989

Авторы: Диденко, Целютин

МПК: E21C 27/42

Метки: скрепероструг

...под острым углом Ы к направлению его переме щения. На загрузочных секциях 6 уста . навливаются над окнами ограничители толщины стружки 12. Ограничителем перемещения заслонок 9 и 1 О на загрузочных секциях 6 служат боковые стенки 13 ограничителя толщины стружки 12. Таким образом, ограничитель толщины стружки 12 одновременно выполняет Функции ограничителя поворота заслонок 4. Кроме того, загрузочные 40 секции 6 снабжены заслонками 14, которые как и заслонки 4 головных сек" ций 1 полностью перекрывают поперечное сечение скрепероструга.Скрепероструг работает следующим 45 образом.11 ри движении к вентиляционной выработке (показано на фиг.4 пунктиром) заслонки 10 принимают положение, параллельное направлению перемещения 50 скрепероструга, а...

Номер патента: 1451267

Опубликовано: 15.01.1989

Авторы: Калантаров, Марков, Пукис, Степанов, Федотов

МПК: E21C 29/00

Метки: комбайна, подачи, угольного, шагающая

...3 забойного конвейера, станцию 4, установленную на комбайне, 20 и гидросистемы управления.Механизм 1 перемещения передает усилия подачи комбайну 5 через шарнирную связь 6.Механизм 1 перемещения (фиг.2 и 3) выполнен ншарнирно соединенных корпусах 7. Исполнительным органом механизма являются гидравлические цилиндры 8 перемещения, неподвижная часть 9 которых соединяется с корпу сом 7 механизма 1 шарнирами 10. Подвижная часть 11 гидроцилиндров переме- . щения шарнирами 12 связана с ползунами 13. Гидроцилиндры перемещения 8 и ползуны 13 смонтированы попарно в отдельных корпусах 7.В корпусе 14 полэуна 13 (фиг.4) в камере 15, расположенной перпендикулярно секционной рейке 2, перемещается стопор 16 с фиксирующим 40 стержнем 17, входящим в...

Номер патента: 1451268

Опубликовано: 15.01.1989

Авторы: Бреннер, Ветчинкин, Голуб, Хиров

МПК: E21C 29/02, E21C 29/14

Метки: бесцепная, комбайна, подачи

...г. Ужгород, ул, Проектная, 4 Изобретение относится к оборудованию для механизированной выемки полезных ископаемых и может быть использовано в очистных узкозахватных ком-. 5байнах, работающих с рамы забойногоконвейера.Цель изобретения - снижение габарита комбайна по высоте и исключениезаштыбовки элементов бесцепной систе мы подачи.На чертеже изображена ведущаязвездочка бесцепной системы подачи,разрез,Бесценная система подачи комбайна включает приводной блок 1 механиз.ма подачи, угловой забойный конвейер2, желоб 3 холостой ветви с окнами4 для выхода штыба, холостую ветвь5 скребковой цепи, направляющий блок 20б с обратным захватом 7 и упором 8,ведущую звездочку 9, цевочные пальцы10 и направляющую 11 желоба 3.Цевочные пальцы 10...

Номер патента: 1451269

Опубликовано: 15.01.1989

Авторы: Медведев, Устюгов

МПК: E21C 39/00

Метки: абразивности, горной, породы

...физико-механических свойств горных пород, к исследо", ванию сопротивления износу и истира 5 нию бурового породоразрушающего инструмента в частности.Цель изобретения - повышение достоверности определения абразивности горной породы при бурении.На чертеже изображено устройство для определения абразивности горной породы.Устройство состоит из корпуса в виде колонковой трубы 1 с долотом 2, армированным на рабочем торце режущеистирающими породоразрушающими элементами 3. В теле долота 2 имеются сквозные отверстия, в которых вставлены с ходовой посадкой эталоны исти раемого материала в виде металлических штырей 4 с головками 5, на которые давит установленный в колонковой трубе 1 груз 6 с постоянной заданной массой, Снаряд соединен через переход...

Номер патента: 1451270

Опубликовано: 15.01.1989

Авторы: Джумабаев, Магауянов, Мельников

МПК: E21C 39/00

Метки: закладочных, массивов, сжимаемости, твердеющих

...твердеющий закладочный материал представлен в виде матричногоэлектролита, т.е. электролита, находящегося в порах твердого тела,электролитоносителя. Электропроводимость твердой Аазы на несколькопорядков ниже проводимости электролита, поэтому твердая Ааза считаетсяне проводящей электрический ток. Жидкость в результате действия капиллярных сил не является текучей, но обладает свойствами электролита, в котором отсутствует конвекция. Взаимосвязанность механической и физическойструктур лежит в основе действия рассматриваемого способа,Если разместить в таком электролите в процессе его юрмирования электроды из материалов с различными значениями нормальных потенциалов на электродах возникает ЭДС (электродвижущая сиЛа, величина...

Номер патента: 1451271

Опубликовано: 15.01.1989

Автор: Назимко

МПК: E21C 39/00

Метки: горной, долговечности, образца, породы

...поформуле=ко/l, (2)где 1 - долговечность образца горнойпороды; 55К - эмпирический коэффициент,завйсящий от типа породы;Б - площадь гистерезиса относи, тельных объемных деФормаций сжатия;д - среднее приращение ртносительных объемных деформаций всоседних циклах нагрузки-разгрузки.П р и м е р. Требовалось опреде-. лить долговечность образца песчаника, испытывающего действие горного давления (например, в окрестности подземной горной выработки) со следующими компонентами; вертикальное давление 6,= 100 Ма, боковое 6 = 6; - 30 МПа.Цилиндрический образец песчаника высотой 90 мм и диаметром 40 мм испытывали в стабилометре конструкции ВНИМИ. Образец плавно со скоростью 0,1 МПа/с нагружали до заданных величин напряжений (осевое 100 МПа,...

Номер патента: 1451272

Опубликовано: 15.01.1989

Авторы: Касьянов, Куленич, Литвинский

МПК: E21C 39/00

Метки: горных, пород, трещиноватости

...для питания генератора 3 частоты, диФФеренциальногоусипителя 7 и блока 8 регулируемогоопорного напряжения. Внутри катушек4 и 5 коаксиально размещен Ферритовый сердечник 11. Излучающая катушка354 и приемная катушка 5 расположеныперпендикулярно оси зонда 1 и осискважины.Устройство для определения трещи Оноватости горных пород работаетследующим образом,При включении генератора 3 частоты вокруг излучающей катушки 4 образуется переменное электромагнитное 45поле, которое в приемной катушке 5индуцирует ЭДС, величина которойзависит от свойств окружающего массива горных пород. При наличии продольной трещины величина наводимой ЭДСбудет зависеть от ориентации общей оси катушек 4 и 5 относительно трещины. При вращении зонда 1 относительно его...

Номер патента: 1451274

Опубликовано: 15.01.1989

Авторы: Ишукин, Козлов, Петрищев, Смирнов

МПК: E21C 45/00

Метки: мощных, опробования, формаций

...и замером объема воды, откачиваемой из камеры после ее предварительного заполнения этой 30 водой. Камеру формируют таким образом, чтобы при перепуске в нее породы, последняя полностью заполняла полость без пустот, те. верхнюю часть камеры 3 приближают по форме к форме усеченного конуса с большим основанием, обращенным вниз. Предварительно также определяют разницу в объемах породы формации в массиве и дезинтегрированной струей породы, 40 т.е. размытой породы, Объем аккумулирующей камеры 3 принимают таким, чтобы объем размещаемой в ней размытой породы отвечал заданному для опробования объему пробы с каждого 45 интервала.Затем полностью очищают аккумулирующую камеру 3 от породы и промывают ее. Размыв выемочных камер 4 производят с...

Номер патента: 1451275

Опубликовано: 15.01.1989

Авторы: Ишукин, Петрищев, Смирнов, Фонберштейн, Юройц

МПК: E21C 45/00

Метки: горизонтов, мощных, опробования, продуктивных

...массива продуктивного горизонта в силу пониженного гидростатического давления в скважине 2,В процессе дальнейшей отработкипроизводят постоянный размыв обрушающейся из прискважинной зоны дезинтегрированной породы на уровне зазора 6 гидромоторной струей, при этоммелкие и средние фракции породытранспортируются на поверхность гидроэлеватором, эрлифтом или по методупрямой промывки, а крупные, напримервалуны и крупная галька, временноперепускаются. в перебур 3. Для устранения забучивания скважины над перебуром 3 высоту зазора 6 принимаютне более диаметра перебура 3 для тогочтобы все куски породы, прошедшиечерез зазор 6, были либо сразу подняты на поверхность, либо смогли пройтив перебур 3,После временного понижения гидростатического...

Номер патента: 1451276

Опубликовано: 15.01.1989

Авторы: Бедер, Монич, Суворов, Терентьев, Ходяков

МПК: E21C 49/00

Метки: залежей, кускового, низинного, производства, типа, торфа, торфяных

...гидролизованного полиак-. рилнитрила добавляют его к 1 кг торфа с влажностьи 807. и Формуют куски.После сушки до равновесной влажности(17-20%) прочность образцов при одно осном сжатии составляет 2018 МПа при сохранности кусков после сушки 1007.П р и м е р 3. 18 г едкого натра растворяют в 200 г воды. После полно го растворения щелочи в раствор вно- .сят 20 г пылевидной Фракции полиакрилнитрила удельной вязкости 1,8, перемешивают при нагревании до 100-105 ОС. После загустения массы мешалка отключается, включается обратный холодильник и масса выдерживается 130 мин отначала кипения смеси. Готовят 53 г0,2 Х-ного водного раствора полученного ГиПАНа, добавляют его к 1 кг торФа с влажностью 80% и Формуит куски.После сушки до равновесной...

Номер патента: 1452968

Опубликовано: 23.01.1989

Авторы: Гулин, Селивра, Тимошенко, Ткач, Яценко

МПК: E21C 27/28, E21C 27/46

Метки: горных, действия, механогидравлического, пород, разрушения, ударного

...При этом в следящей камере 6 поддерживается высокое давление за счет дроссели" рования жидкости в канале 7, вытесняемой поршневой площадью 8 бойка 3. 40 Это высокое давление посредством канала 16 передается в надпоршневую камеру управления 14,При движении поршня 22 вверх рабочая жидкость из напорной камеры 20 45 через канал 26 поступает в следящую камеру 25. Так как площадь поршневой поверхности 27 поршня 22 больше пло, щади сечения канала 26, то давление в камере 25 меньше давления подводи- мого потока жидкости. Это давление по каналу 28 передается в подпоршневую камеру 13 управления. Таким образом запорный клапан 12 удерживается в нижнем положении за счет больших давлений жидкости в подпоршневой камере 14 управления и камере 15...

Номер патента: 1452973

Опубликовано: 23.01.1989

Авторы: Своевольников, Симонов

МПК: E21C 35/19

Метки: горных, крепления, машин, резцов

...1 с пазом 2 под хвостовик Э езца, ступенчатый стержень 4, коорый вставляется частью большего 15 иаметра Р в сквозные поперечные отерстия 5 хвостовика 3 резца и глуое поперечное отверстие 6 с резьой 7 в резцедержателе 1 Пробка 8 кручивается в резьбу 7 и предохраяет ступенчатый стержень 4 от выадения, причем пробка 8 выполненавиде стакана с полостью 9, внутри оторого расположена часть ступенатого стержня 4 меньшего диамет а й.Устройство работает следующим обфазом,Резец своим хвостовиком 3 вставлятся в паз 2 резцедержателя.1, а сту енчатый стержень 4 вставляется астью большего диаметра П в отверсие 5 хвостовика 3 резца и глухое тверстие 6 резцедержателя 1 до упоа. Затем пробка 8 завинчивается в езьбу 7. При разрушении горного...

Номер патента: 1452974

Опубликовано: 23.01.1989

Авторы: Архипов, Елкин, Лабутин, Ларичкин, Скуров

МПК: E21C 27/24

Метки: комбайн, проходческий

...щизонтальной осью на опорно-поворотой турели 5, несет посредством повоачивающегося в горизонтальной плосости из транспортного положения врабочее и обратно водила 6 бурильную 25машину 7 на опоре 8 с механизмом 9Подачи бурового инструмента. На водиле 6 закреплен винтодомкратный ме 1 анизм 10, обеспечивающий вместе с1 оворотным гидродомкратом 11 и устаовленным в поворотной опоре 12 гидодомкратом 13 поворот опоры 8 с буильной машиной 7 вокруг продольнойси водила 6, складывание и укладкуе в транспортное положение на исполительный орган 2, а также настройу на бурение любого шпура при обуривании забоя и бурение шпуров поданкера,Проходческий комбайн работает сле дующим образом.После обработки забоя режущей головкой 3 исполнительного органа...

Номер патента: 1452975

Опубликовано: 23.01.1989

Автор: Котов

МПК: E21C 35/24

Метки: дистанционного, механизма, приводом, шахтного

...12 подключены последовательно соединенные кнопка 20 "Пуск",кнопка 21 "Стоп" и шунтирующий диод 22 пульта 19 дистанционного управления.Последовательно соединенные ограничительный резистор 23 пульта 19 дистанционного управления и вспомогательный контакт 7 контактора 4 подключены параллельно кнопке 20 "Стоп". Устройство работает следующимобразом.Промежуточное реле 14 обтекаетсяпеременным током, его контакты 15-17 находятся в исходном состоянии.Для включения привода 1 шахтного механизма нажимают кнопку 20 "Пуск" пульта 19 дистанционного управления. В результате обмотка промежуточного реле 14 обтекается постоянным током, полярность которого обратна полярности тока, протекающего по цепи замыкающий контакт кнопки 20 "Пуск"размыкающий...

Номер патента: 1452976

Опубликовано: 23.01.1989

Авторы: Вдовенко, Волошин, Неборский, Романов

МПК: E21C 37/00

Метки: нарезания, скважин, стенках, щелей

...двух крайних положений:.выдвинутом " сто пор 12 находится одновременно в от-. верстии 11 и в отверстии 10; полу- утопленном - стопор 12 полностью находится только в отверстии 11. Резь- бовое отверстие 21 в торце штока 2 служит хвостовиком связи штока сбуровым ставом бурильной установки.Для подачи воды в зону резания вштоке 2 имеется канал 22, а для выхода шлама - пазы 23, На наружнойповерхности корпуса 1 имеются поперечные рифли 24, являющиеся .элементами торможения корпуса в скважине,что способствует увеличению силы резания и облегчает вывод устройстваиз шпура. Выступы 8 обращены другк другу в направлении продольной осиглубины реза н соответствии с конструктивными параметрами устройстна,исключающими его самозаклинивание идеформацию....

Номер патента: 1452977

Опубликовано: 23.01.1989

Авторы: Буданов, Дурова, Корякин

МПК: E21C 37/14

Метки: горных, пород, разрушения

...жидкости из системы охлаждения, Затем цикл работынасоса повторяется. 2 нл . Устройство работает следующим образом.При помощи пускового механизма в буферную камеру 15 .под давлением подается воздух, который, действуя на поршень-боек 2, перемещает его вверх, сжимая при этом воздух в рабочей камере 16. Уступом, расположенным на поршне-бойке, приводится 10 в действие толкатель 4 плунжерноготопливного насоса 5, который но трубопроводу 6 впрыскивает топливо вкамеру сгорания. Поршень-боек 2, продолжая перемещаться вверх, сжимает 15 воздух в рабочей камере 16 до давления, необходимого для воспламенениятбплива. Вследствие высокой степенисжатия температура воздуха в концесжатия значительно превышает темпера туру самовоспламенения,...

Номер патента: 1452978

Опубликовано: 23.01.1989

Авторы: Лысенко, Семенов, Тенцер

МПК: E21C 37/24, G01M 19/00

Метки: испытаний, контрольных, молотков, отбойных, пневматических, стенд

...14 надевается на скалку 5, при этом они соединяются с помощью концевой пружины 20. Затем молоток крепится с помощью хомута 13 к рычагу 12 имитатора 1 1 рук оператора, который опускается на молоток 14. Открывают вентиль 25 и сжа 25 тый воздух из магистрали 43 через водомаслоотделитель 26 поступает в ресиверы 22 - 24, давление в которых контролируется манометром 38. Предохранительные клапаны 32 " 34, отрегу.- лированные на заданное давление, обеспечивают исходное давление в ресиверах 22 - 24. Открывают пневмораспределитель 29, сжатый воздух поступает через редукционный клапан 36, обеспечивающий постоянное давление, 35 :контролируемое манометром 41, через :пневмораспределитель 28 в поршневую полость дополнительного пиевмоцилиндра 4,...

Номер патента: 1452979

Опубликовано: 23.01.1989

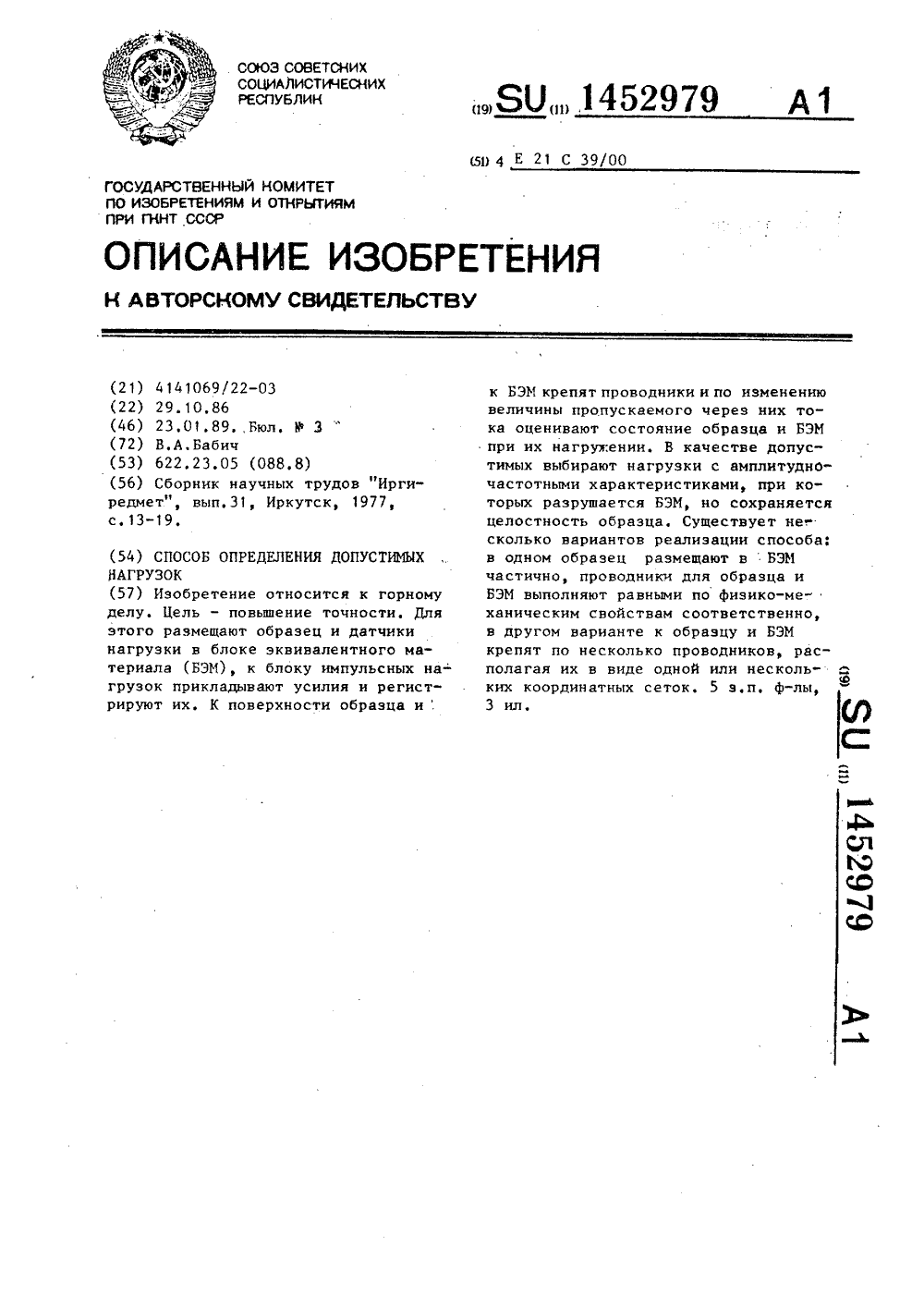

Автор: Бабич

МПК: E21C 39/00

Метки: допустимых, нагрузок

...материалу блока 1. В качествематериала проводников могут применяться твердеющие электропроводныепасты или клен с соответствующимисвязующими веществами.Для определения разницы во времени между разрушением образца 2и прилегающего к нему эквивалентногоматериала блока 1 к образцу 2 дополнительно крепят проводник, равныйпо физико-механическим свойствамэквивалентному материалу.Для более полного представленияо распределении величины усилий идеформаций по поверхности образцаи блока используют несколько проводников, расположенных в виде однойили .нескольких координатных сеток,Размещение в блоке 1 нескольких.образцов повышает надежность и достоверность получаемых результатов, арасположение образцов на разных рас"стояниях от источника...

Номер патента: 1452980

Опубликовано: 23.01.1989

Авторы: Вартанов, Данилов, Шкуратник, Ямщиков

МПК: E21C 39/00

Метки: нарушений, пласта, угольного

...7,измеряют время распространения этойволны от излучателя до приемника иамплитуду огибающей. По измереннымзначениям амплитуд и времен вычисляюткоэффициент и , равный отношениюпроизведений времени распространений прошедшей волны на амплитуду ееогибающей к произведению времени распространения отраженнойволны на амплитуду ее огибающей. 0 состояниипласта судят по рассчитанному эначенню коэффициентаПри этом, если ,10, то пласт выдержан по мощности, если и ( 0,05,то пласт содержит разрывное нарушение, а если 0,05 ( Ч, с 10, то пластсодержит утонение, относительную величину которого определяют по формуле Арр,А т 1, - амплитуды огибающих прошедшей и отраженной каналовыхволн.П р и м е р, Описанный способ контроля нарушений угольного пласта...

Номер патента: 1452981

Опубликовано: 23.01.1989

Авторы: Бедарев, Жариков, Иевлев, Шик

МПК: E21C 39/00, E21F 5/00

Метки: горного, исследования, массива, моделях, напряженного, оптически, состояния, чувствительных

...и восстания, как собрушением, так и с закладкой выработанного пространства. Кроме того,за счет поэтапного моделирования вна-,чале беэ имитации зон трещиноватости,затем с их имитацией, а в дальнейшеми с имитацией зон обрушений имитируется выемка угля забоями по простиранию,П р и м е р. Исследования напряженного состояния горного массива проводят в геометрическом масштабе 1: 1000,на плоских моделях из оптически чувствительньм материалов СД. Имитируют отработку одиночного пластамощностью 3 м, залегающего под углом 60. Выемка угля осуществляласьс разделением на два подэтажа, приэтом "замораживание" при Та 150 Спод нагрузкой осуществляют в термостате или в центрифугеПригруэку моделей осуществляют ыэрасчета получения максимальной яркости...

Номер патента: 1452982

Опубликовано: 23.01.1989

Авторы: Количко, Мануилов, Петров

МПК: E21C 39/00

Метки: массива, прочностных, скального, характеристик

...первогои второго целиков соответственно;Р , Р - нагрузки на первом иЭвтором целиках соответственно.П р и м е р. Испытания проводи" лись с двумя целиками одинакового размера (а,= а = Ь,= Ь = 0,5 м), причем углыу них соответственноо осоставляли , = О; р; - 10При приложении к ним нагрузки Р получены максимальные ее значения Р, = 171,8 тН и Р = 263,0 тН, при которых произошло обрушение цепиков породы. Углы о(, соответственно составили о,= 21 и Ы= 17,8 . Подставляя эти значения в формулы (1) и (2), получили значения параметров прочности данного скального массива: С = 1,52 МПа, 8 у = 0,9 1.Изобретение позволяет повысить точность и достоверность результакие штампы (не показаны) и прикладывается нормальная к поверхности нагрузка Р. Нагрузка...
