E21C — Эксплуатация шахт и карьеров

Номер патента: 1133404

Опубликовано: 07.01.1985

Авторы: Горцакалян, Дунаев

МПК: E21C 49/00

Метки: пневматической, сопло, торфоуборочной

...лемнискаты;с - координатный угол лемнискаты,На фиг. 1 изображено сопло, вид сбоку; на фиг. 2 - то же, вид спереди (без козырька); на фиг. 3 - то же, в рабочем состоянии.Сопло состоит из верхней стенки 1, нижней стенки 2 и соединяющих их боковых стенок 3. К верхней стенке 1 перед входным коллектором прикреплен жалюзийный козырек 4. Сопло подвешено шарнирно ктранспортному трубопроводу при помощи узла 5 подвески. Кривизна внутренних поверхностей стенок сопла соответствует кри- вой 2где- радиус-вектор кривой;а - коэффициент лемнискаты;сс - координатный угол лемнискаты.Сопло работает следующим образом, Активизация крошки в расстиле происходит за счет поперечной циркуляции и су. жения нотока воздуха под лопатками жалюзийного козырька 4, при...

Номер патента: 1133415

Опубликовано: 07.01.1985

Авторы: Боронов, Мосунов, Томашевский

МПК: E21C 39/00, E21D 20/00

Метки: горных, пород, упрочнения

...с осевым каналом 3, соединенным с внутренним трубопроводом 1, и рядом боковых каналов 14 для соединения с внутренней полостью 15 и заплечиком 16. Съемный смеситель, од повременно являющийся предохранительным клапаном, состоит из корпуса 17, выполненного в виде полого цилиндра, в котором последовательно размещены уплотнительное кольцо 18, заплечик 16 наконечника 12, заорный элемент 19, стакан 20, пружина 21, крышка 22 с выпускным отверстием 23 и контргайка 24. Запорный элемент 19 выполнен с боковыми ребрами 25 и задним конусным выступом 26. Смесительный стакан выполнен с конусной впадиной 27 на торцовой поверхности и винтовыми каналами 28 и 29 на" наружной поверхности. Винтовой канал 28 шириной Ь и шагом 11 выполнен, например, с правой...

Номер патента: 1133418

Опубликовано: 07.01.1985

Авторы: Бондаренко, Гиршович, Ищук, Киселев

МПК: E21C 35/22, E21F 5/00

Метки: взрывозащиты, горного, комбайна

...приемлемым для расположения между деталями и узлами проходческого комбайна. Сопла 10 располагаются на трубчатом коллекторе 9 по дуге окружности с центром на продольной оси коронки 11. Трубчатый коллектор 9 выполнен. с переменной площадью поперечного сечения, уменьшающейся с удалением сопел 10 от входного патрубка 8. Площадь поперечного сечения трубчатого коллектора 9 у сопла 10, расположенного ближе к оси 12 входного патрубка 8, больше, чем площадь поперечного сечения трубчатого коллектора 9 у сопла 10, расположенного дальше от оси 12 входного патрубка 8. Переменная площадь поперечного сечения трубчатого коллектора 9 может быть при перпендикулярной задней стенке 13 к продольной оси 2 входного патрубка 8 (фиг.3) и при наклонной задней...

Номер патента: 1133419

Опубликовано: 07.01.1985

Авторы: Бондаренко, Гиршович, Киселев, Хильченко

МПК: E21C 35/22, E21F 5/00

Метки: воздухоочиститель, горных, машин

...и подсоединения сапуна к маслобаку или редуктору в верхней камере 9 корпуса 1 имеется выходное отверстие 12. Корпус 1 частично заполнен рабочей жидкостью 13, например маслом, до уровня 14, образуя масляный пыле- сборник:С целью повышения эксплуатационной эффективности очистки воздуха от пыли и предотвращения уноса грязной рабочей жидкости вместе с очищенным воздухом из воздухоочистителя в гидросистему воздухоочиститель снабжен внутренним 15 и наружным 16 трубчатыми коаксиальными кольцами, установленными на внутренней поверхности 17 верхней крышки 2 верхней камеры 9 над соединительной трубкой 5 диафрагмы 4.Внутреннее трубчатое кольцо 15 выполнено с радиальными отверстиями 18. Радиальные отверстия 18 могут быть круглыми (фиг. 2) или...

Номер патента: 1003593

Опубликовано: 07.01.1985

Авторы: Валаханович, Котенко, Штейнберг

МПК: E21C 41/00

Метки: ископаемых, месторождений, открытой, пластов, полезных, пологих, разработки

...разработки пологих пластовместорождений полезных ископаемых,включающем отработку уступов участками с опережающей выемкой. на одномиз участков, создание трансщортныхбери на вскрышных уступах и отвальных ярусахф соединяемых перемычками 50по иере подвигания фронта работ,опережающую выемку участков ведут в прибортовой зоне, при этом ставят бортв предельное положение, подваливают 93 2его породами вскрьаи, и отвальные ярусы отсыпают в направлении, перпендикулярном борту карьера, а для устойчивости борта обводненного карьера подсыпают дренажный слой по мере опережающей выемки прибортового участка.На фиг.1 представлена схема ведения горных работ; на фиг.2 - схема отстройки борта карьера.Способ заключается в следующем, В прибортовой зоне...

Номер патента: 1134709

Опубликовано: 15.01.1985

Авторы: Ермилов, Коробков, Кулагин, Фадеев

МПК: B21J 7/28, E01C 19/05, E21C 37/00 ...

Метки: действия, ударного

...14 корпуса 1. Между коническимиповерхностями установлен упругий элемент 15. Для создания предварительныхнапряжений в элементе 15 передняя опора 12поджимается в осевом направлении фланцем 16. Аналогичным образом установленаи задняя опора 17 через упругий элемент18, предварительные напряжения в котором создактся посредством поджатия задней опоры 17 с помощью фланца 19.Для заполнения внутренней полости 11силового цилиндра 2 сжатым газом служитотверстие 20 в стенке силового цилиндра 2.Устройство работает следующим образом.На чертеже устройство показано в положении, соответствующем концу взводного хода ударного поршня 3. При этомстакан 6 захватного приспособления 4надет на заднюю утолщенную часть ударного поршня 3. Давление газа в...

Номер патента: 1134710

Опубликовано: 15.01.1985

Авторы: Агранат, Пальчак, Романенко, Юргилевич

МПК: E21C 27/02

Метки: исполнительный, комбайна, орган, очистного

...на фиг. 1; на фиг. 3 - сечеки и дополнительно имеет ребра 9 погрузки угля на его забойной 10 и нижней 7 гранях. Ребра 9 погрузки попарно образуют пазы 11, ориентированные от шнека 3 в сторону конвейера 12 (фиг. 2). На забойной грани 10 ребра 9 выполнены разновеликой высоты (Ь( Ь ( Ьз), при этом высота каждого последующего ребра увеличивается к центру шнека 3. Максимальная высота Ьз ребра 9 выбирается исходя из величины зазора К между корпусом поворотного редуктора 4 и шнеком 3, а ширина паза В должна быть не менее максимальной высоты ребра 9.Исполнительный орган очистного комбайна работает следующим образом.Передний по ходу комбайна исполнительный орган 1 с помощью шнека 3, установленного на поворотном редукторе 4, разрушает верхний слой...

Номер патента: 1134711

Опубликовано: 15.01.1985

Авторы: Дубинин, Косяковский, Поцепаев, Пурис

МПК: E21C 35/24

Метки: вынесенной, комбайна, очистного, подачи, системой

...устройства является низкое качество управления, проявляющееся в нарушении режима работы приводов, неравномерности перемещения горной машины при изменении силы сопротивления перемещению нижней холостой ветви.Цель изобретения - повышение точности управления.Поставленная цель достигается тем, что устройство управления вынесенной системой подачи очистного комбайна, содержащее электромагнитную муфту скольжения тянущего привода, соединенную с регулятором нагрузки и скорости, и электромагнитную муфту скольжения подтягивающего привода, соединенную с выходом регулятора тока, дополнительно снабжено блоком сравнения, задатчиком усилия, вычитающим блоком, датчиком мощности двигателя подтягиваю- щего привода и датчиком давления в гидро-...

Номер патента: 1134712

Опубликовано: 15.01.1985

Авторы: Коробкин, Литвинский

МПК: E21B 43/26, E21C 37/10

Метки: гидроразрыва, горных, пород, скважинное

...5 10 5 20 25 30 35 40 45 ю 50 55 2водящим штуцером (не показан), герметизирующий эластичный пакер 3 с камерой 4 распора, надетый на ствол 1 и упирающийся в уплотнитель 5, поджатый гайкой 6. На стволе закреплен зонтичный герметизируюший эластичный пакер 7 так, что его свободный торец при отсутствии давления прилегает к пакеру 3. Между пакерами 3 и 7 установлен кольцевой отражатель 8 потока жидкости. Наружные поверхности пакеров 3 и 7 армированы твердосплавными пластиками 9 с поперечной насечкой.Устройство работает следующим образом.Устройство вводят в скважину и по центральному каналу 2 ствола нагнетают жидкость, которая, попадая в камеру 4 распора, заставляет пакер 3 плотно прижаться к стенкам скважины 10. Одновременно жидкость,...

Номер патента: 1134713

Опубликовано: 15.01.1985

Авторы: Грязнов, Селиванов

МПК: E02D 1/00, E21B 49/02, E21C 39/00 ...

Метки: бурения, грунтов, зондирования

...изолятор 27; электрически разделяющий корпус зонда от конического наконечника. Внутри зонда 5 смонтирована аппаратура для передачи информации по телеметрическому каналу связи.Вдоль образующей гидроцилиндра 2 через определенный шаг установлены магниты, а внутри поршня 4 смонтирован герконовый отметчик глубины, срабатывающий в момент прохождения рядом с магнитом.Устройство работает следующим образом,Бурильную колонну устанавливают в буровой станок, опускают на грунт и подсоединяют к насосу, нагнетающему промывочную жидкость (допускается использование только пресной воды без твердых примесей и глины). В полость 19 колонны 1 воду подают под давлением, не превышающим величины, при которой начинается срабатывание блока 7 переключения...

Номер патента: 1134714

Опубликовано: 15.01.1985

Авторы: Богданов, Грицаенко, Давиденко, Ильин, Каменный, Николашин

МПК: E21C 41/00, E21C 41/02

Метки: ископаемых, месторождений, открытой, полезных, разработки

...что согласно способу открытой разработки месторождений полезных ископаемых, включающему отработку горных пород уступами в направлении подвигания фронта горных пород, прододку встречных разрезных траншей параллельно фронту горных пород, формирование целика между торцами разрезных траншей и последующее расширение указанных траншей, проходку встречных разрезных траншей и формирование целика производят с опережением фронта горных пород, целик формируют вокруг обводненной зоны обрушения, затем часть целика со стороны торцов разрезных траншей разрушают скважинными зарядами, производят водоотлив и по мере снижения уровня воды послойно производят отгрузку взорванной горной массы и пород зоны обрушения, после чего ведут расширение траншей и...

Номер патента: 1134715

Опубликовано: 15.01.1985

Авторы: Андреев, Корякин, Рыбаков

МПК: E21C 41/00

Метки: ископаемых, месторождений, открытой, пластовых, полезных, разработки

...разработки.Поставленная цель достигается тем, что согласно сцособу открытой разработки пластовых месторождений полезных ископаемых,включающему отработку вскрышного уступа, перемещение вскрышных пород во внутренние отвалы с формированием откоса нижней части отвала передвижной подпорной стенкой, состоящей из секций, которую располагают с упором в добычной уступ, и выемку полезного ископаемого, в нижней части добычного уступа укладывают дренажные трубы, передвижную подпорную стенку устанавливают выше пласта полезного ископаемого и прикрепляют ее к дренажным трубам, а добычной уступ отрабатывают участками по восстанию сплошным забОем, затем при приближении к границе внутреннего отвала - заходками, при этом между передвижной...

Номер патента: 1134717

Опубликовано: 15.01.1985

Авторы: Александров, Дробаденко, Луконина, Мальцев, Соколов

МПК: E21C 45/00

Метки: гидромеханизации, месторождений, помощью, разработки, россыпных, средств

...в электрический сигнал, соединен ных между собой системой штуцеров и импульсных трубок, и вторичного прибора 2).Недостатки данного способа заключаются в том, что при разработке россыпных месторождений с использованием приборов конт роля такого типа степень точности измерений расхода и плотности гидросмеси зависит от размера калибровочных отверстий, происходит быстрый износ самого расходомерного устройства и его калибровочных кро 55 мок под действием движущейся гидросмеси,что приводит к погрешностям измерений.Кроме того, происходит закупорка штуцеров и соединительных трубок твердыми частица 5 1 О 15 20 25 Зо 35 ми, появляется пульсация давления, обусловленная неоднородностью гидросмеси. Все это затрудняет проведение надежного контроля...

Номер патента: 1134718

Опубликовано: 15.01.1985

Автор: Кишкашев

МПК: E21C 47/10

Метки: камнерезная

...концами жестко прикреплена к штокам гидроцилиндров 9 и 15. Соединение штока гидроцилиндра 9 к выдвижному элементу 8 осуществлено посредством двух хомутов 8 и 19. Между нижним концом вертикальной плиты 17 и хомутом 19 установлена виброгасящая перемычка, выполненная в виде пружины 20, надетой на шток гидроцилиндра 9. Верхний конец оси 12 с возможностью свободного поворота закреплен к тележке 16. Продольно- вертикальный диск 5 прикреплен к треугольной раме 7, наклонные стороны которой изнутри выполнены с продольными пазами, в которые входят концы оси 12. Поперечновертикальный диск 6, снабжен механизмом поперечного перемещения - гидроцилиндром 21. Шток гидроцилиндра 21 присоединен к оси 12 диска 6, а штоки гидроцилиндров 2 - к осям 22...

Номер патента: 1134719

Опубликовано: 15.01.1985

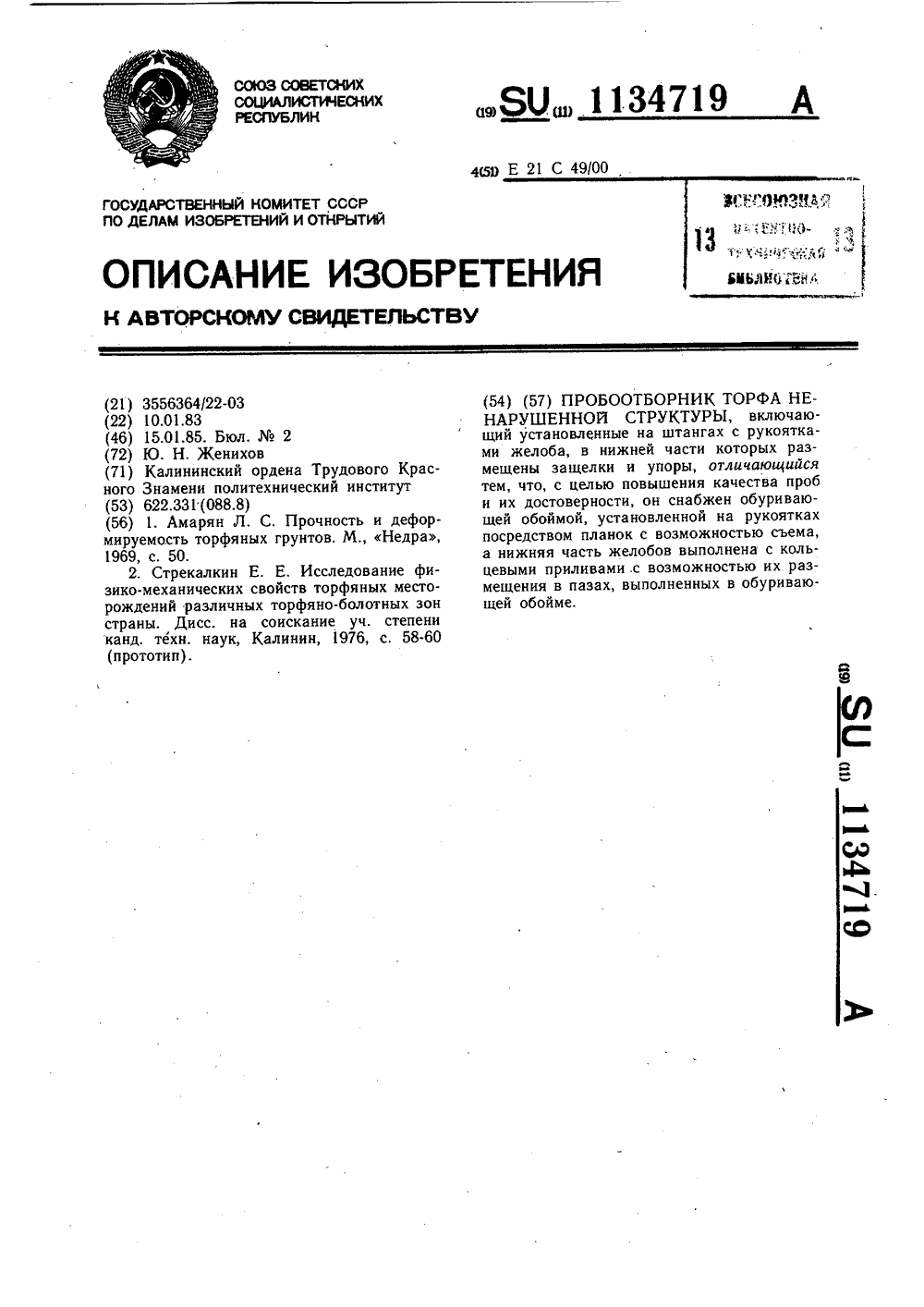

Автор: Женихов

МПК: E21C 49/00

Метки: ненарушенной, пробоотборник, структуры, торфа

...приливы, обеспечивают вращательное движение обоймы, а также препятствуют вертикальным ее смещениям.Все это способствует сохранению естественйой структуры торфа ч повышению точности оценки показателей, определяемых по отобранной пробе.На фиг. 1 показан общий вид пробоотборника, продольный разрез; на фиг. 2 -разрез А - А на фиг. 1; на фиг. 3 - обуривающая обойма, вид сбоку.Пробоотборник торфа содержит установленные на штангах 1 и 2 с рукоятками 3 и 4 желобы 5 и 6 с острыми зубьями 7 на нижних концах, оснащенных шарнирно закрепленными изнутри защепками 8, упорами 9-и кольцевыми приливами 10, установленными с возможностью размещения в пазах 11 съемной обуривающей обоймы 12, укрепленной посредством планок 13 и 14 ,с рукоятками 15 и...

Номер патента: 1134720

Опубликовано: 15.01.1985

Авторы: Богданович, Грешнов, Досовицкий, Линник

МПК: E21C 49/00

Метки: добычи, кускового, торфа

...включений, последний выполнен в виде установленного между многоручейным мундштуком и винтовым перетирателем неподвижного диска с отверстиями, расположенными соосно ручьям многоручей ного мундштука, и имеет очиститель, установленный с возможностью перемещения вдоль оси вала,Кроме того, очиститель выполнен в виде сектора.На фиг. 1 изображена машина, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - разрез Б - Б на фиг. 1.Машина включает фрезу 1, винтовой перетиратель 2, многоручейный торцовый мундштук 3, редуктор 4 привода фрезы 1 и винтового перетирателя 2. Между мундштуком 3 и перетирателем 2 установлен неподвижно диск 5 с отверстиями 6, расположенными соосно ручьям 7 мундштука 3; Перед диском 5 на валу перетирателя 2...

Номер патента: 1134721

Опубликовано: 15.01.1985

Авторы: Давыдов, Калинин, Кожокин, Михайлов

МПК: C10F 5/02, E21C 49/00

Метки: крошки, нарезания, рабочий, слоя, торфяной, устройства, элемент

...29 15 35 27 5,95 13 30 6,82 34 35 7,48 63,27 10 Таблица 2 Угол наклона гребняо 35 40 30 20 Выход частиц оптимальной фракции 10-20 мм,7. 23,0 61,2 74,8 67,4 34,2 7,90 Тяговое усилие, кН Размер час- Размер тиц свыше частиц20 .мм 10-20 мм При значениях угла 3 = 15 - 27 фракционный состав торфа в расстиле, получаемый в результате дробления срезаемого слоя при его поперречном сдвиге, наиболее благоприятен для сушки и составляет до 63% частиц размером 10 - 20 мм. При этом с35 увеличением угла р удельное сопротивление режущих элементов возрастает незначительно и тяговое усилие трактора составляет 5,20 - 5,95 кН. Таким образом, при значениях угла 40 )в = 15 - 27 имеет место наиболее благоприятный для сушки расстил торфяной крошки и достаточно...

Номер патента: 1135897

Опубликовано: 23.01.1985

Авторы: Бойчук, Брик, Гурьянов, Сутормин, Черняк

МПК: E21B 47/06, E21C 39/00

Метки: горных, индикатор, пород, температуры

...из октагидроантрацена, снабжен проволочными металлическимиштырями, расположенными в крышке наодинаковых расстояниях один от другого.40На чертеже изображена проекцияиндикатора температуры горных. пород.Цилиндрический полый корпус 1заполняют ароматическим веществом -бензальдегидом 2. Затем изготавливают крышку иэ октагидроантрацена 3.В форму заливают при температуре800 С жидкий октагидроантрацен, вкоторый вставляют проволочные металлические штыри 4, например, из меди,размещая их на одинаковых расстояниях один от другого. Затем октагидроантрацен резко охлаждают дляперевода его в кристаллическое состояние после чего полученной крыш 55кой закрывают корпус 1,Индикатор помещают в шпур, пробуренный в груди забоя. 2Молекулярный...

Номер патента: 1135898

Опубликовано: 23.01.1985

Авторы: Бойчук, Гуревич, Коваль, Черняк

МПК: E21B 47/06, E21C 39/00

Метки: горных, индикатор, пород, температуры

...например бензальдегидом 111 .Недостатками индикатора являютсянизкая надежность, связанная с возможностью повреждения пористогостержня и заполнения его пор породой и пылью, а также высокая инер"ционностьНаиболее близким техническим решением к предлагаемому является индикатор температуры горных пород,содержащий корпус, заполненный ароматическим веществом, и клапан;: 121,Недостатком известного индикатораявляется сложность конструкции,Цель изобретения - упрощение конструкции,Поставленная цель достигаетсятем, что индикатор температуры горных пород, содержащий корпус, запол"ненный ароматическим веществом, иклапан, снабжен крышкой, котораяимеет центральное осевое отверстие,аклапан выполнен иэ набора пластин иразмещен в осевом отверстии...

Номер патента: 1135901

Опубликовано: 23.01.1985

Авторы: Абраменков, Тимофеев

МПК: B25D 9/00, E21C 37/24

Метки: молоток, пневматический

...цель достигается тем, что в пневматическом молотке, 45 включающем корпус с выхлопными отверстиями, рукояткой и ударником, кожух-глушитель с выхлспньг 1 и окнами, жестко прикрепленный к рукоятке и, упруго - к корпусу, между 50 которым и кожухом-глушителем расположено приспособление для разрушения намерзающей влаги и рабочий инструмент, приспособление для разрушения намерэающей влаги выполне но в виде зубчатого венца, который жестко прикреплен к кожуху-глушителю, причем эубчать;й венец раэмещеп в промежутке между выхлопными отвердстиями и окнами с возможностью перекрытия их проекций одна другой,при этом зубья венца наклонены относительно продольной осимолотка,а проекции зубьев на диаметральнуюплоскость молотка перекрывают...

Номер патента: 1135902

Опубликовано: 23.01.1985

Автор: Фишман

МПК: E21C 39/00

Метки: массива, скального, характеристик

...определить сопротивление растяжению массива тольков одном заданном сечении,Известен способ определения 5характеристик скального массива, ос"нованный на определении усилия отрыва породного целика лежащего восновании забетонированного штампа,от скального массива 2,Недостатки известного способазаключаются в .том, что он не позволяет определить плоскость с минимальнымсопротивлением растяжению и упругиехарактеристики массива при растяженинеЦель изобретения - повышение информативности способа,Поставленная цель достигаетсятем, что согласно способу определе- ЗОния характеристик скального массива,основанному на определении усилияотрыва породного целика, лежащегов основании забетонированного штампа, от скального массива, основание З 5штампа...

Номер патента: 1137103

Опубликовано: 30.01.1985

Авторы: Кудряшов, Люндышев, Синепольский, Цепляев

МПК: C10F 7/04, E21C 49/00

Метки: брикетов, водоустойчивых, производства, топливных

...брикетов, включающему предварительное осушение дисперсного материала нагревом и совместное проведение прессования и обработки гидрофобизатором, нагретым до 75-85 С, после нагрева дисперсныйоматериал перед совместным проведением прессования и обработки гидрофобизатором охлаждают до температуры окру" жающей среды.Технология способа состоит в следующем.Высушенный путем нагрева дисперсный материал охлаждают до. температуры окружающей среды и подают в матричный канал брикетного пресса. До начала сжатия дисперсного материала поверхность камеры прессования обрабатывают гидрофобизатором, нагретым до 75-85 С,0 который за период образования брикета и проталкивания в матричном канале переходит методом переноса на готовый продукт. Формирование...

Номер патента: 1137195

Опубликовано: 30.01.1985

Авторы: Елизаров, Покровский

МПК: B25D 9/04, E21C 37/00

Метки: гидравлическое, действия, ударного

...хода.Дифференциальные золотники 6 и 7выполнены с головками разного диаметра, в их торцовых полостях меньшего диаметра установлены пружины 522 и 23, в открытых торцовых полостях золотников 8 и 9 установленыпружины 24 и 25, Золотник 6 выполнен с напорной 26, сливной 27 и выходной 28 полостями, золотник 7 - 2 Осо сливной 29 и выходной 30 полостями, золотник 8 - с напорной 31,сливной 32 и первой 33 и второй 34выходными и дополнительными 36 и 37,сливной 38 и выходными 39 и 40 по- длостями,Гидроаккумулятор связан с второйвыходной полостью 39, камера холостого хода 19 - с выходной полостью 40золотника 9, торцовой полостью 41золотника 6 и входом сливного клапана 5. Первая выходная полость 39золотника 9 соединена с. пружиннойполостью .22...

Номер патента: 1137198

Опубликовано: 30.01.1985

Авторы: Карась, Медведев, Пархоменко

МПК: E21C 27/32

Метки: струговая

...погрузки,Цель достигается тем, что известная струговая установка, включающая исполнительный орган с режущимиэлементами, привод исполнительногооргана в виде линейного двигателя,имеющего иидуктор и вторичный элемент, идуктор которого имеет спаренные катки, конвейер с грузовойи холостой ветвями и гидродомкратами подачи, снабжена расположеннойсо стороны выработанчого пространства рамой с амортизаторами,на которой жестко закреплен вторичный элемент; при этом индукторразмещен между холостой ветвью,прикрепленной к верхней части рамы иустановленной на почве пласта закрытой грузовой ветвью конвейера, аспаренные катки расположены на боковинах конвейера и соединены с нимв верхней части посредством шарниров и амортизаторов.Громе того, конвейер со...

Номер патента: 1137199

Опубликовано: 30.01.1985

Авторы: Красников, Либерман, Лотар, Рафалович, Чижиков

МПК: E21C 27/32, E21C 27/46

Метки: динамический, струг

...выполненный в виде корпуса 7, внутри которого расположен свободноплавающий поршень-боек 8. По торцам корпуса 7 расположены передняя крышка 9 с направляющей буксой 10 и рабочим инструментом 11, имеющим шток 12, и задняя крышка 13 с форсункой 14. Между поршнем-бойком и передней крышкой 9 выполнена буферная камера 15, а между задней крышкой 13 и поршнем-бойком 8 - камера сгорания 16 с выхлопным 17 и продувочным 18 каналами. Между внутренней поверхностью направляющей буксы 10 и штоком 12 рабочего инструмента 11 размещена кольцевая эластичная гидрообойма 19, выполненная в виде тора, на наружной поверхности которой имеется штуцер 20, размещенный в отверстии направляющей буксы 1 О и закрепленный гайкой 21. Штуцер 20 соединен гцдролинией 22 с...

Номер патента: 1137200

Опубликовано: 30.01.1985

Авторы: Боруменский, Кольчик, Поляков, Хмелевой

МПК: E21C 35/24

Метки: агрегата, выемочного, работы, режимами

...12, а выходные линии, соединены с его. сливной линией, в позициях 1 (подача) и Р(реверс) выходные липш гидрорас пределителя 11 соединены соответственно с напорной и сливной магистралями .насосной станции 2. 200 4поступает во входную камеру 21 управляемого обратного клапана 19 ото крывает его и через выходную камеру 27 поступает в поршневую полость 28 гидродомкрата 7.Одновременно рабочая жидкость с выходной камеры 27 управляемого обратного клапана 19 поступает, в управляемую камеру 26 управляемого обратного клапана 20 и открывает его. Поршень гидродомкрата 7 начинает перемещать выемочно-доставочный орган 4 на забой 8 с определенной скоростью, При этом рабочая жидкость со штоковой полости 25 гидродомкрата 7 вытесняегся поршнем через...

Номер патента: 1137201

Опубликовано: 30.01.1985

Авторы: Козинда, Шехтер

МПК: E21C 39/00, G01N 3/00

Метки: грунта, прочностных, свойств, сжатия, трехосного, условиях

...необеспечивает заданную величину им"пульсов нагрузки и не позволяет мо- З 5делировать состояние морского грунта, подвергающегося знакопеременнойнагрузке как в боковом, так и в осевом направлении, и перепадам поровогодавления, 40Цель изобретения - повышение достоверности моделирования состоянияморского грунта,Указанная цель достигается тем,что устройство для определения проч- "5ностных свойств грунта в условияхтрехосного сжатия, включающее рабочую камеру с размещенной в ней эластичной оболочкой для образца грунта,узел бокового нагружения с гидравлическим приводом, узел осевого нагрукения и пульсационный узел, состоящий из гидроцилиндра, соединенногомагистралью с узлом бокового нагружения, и поршня, взаимодействующего с 55эксцентриком,...

Номер патента: 1137202

Опубликовано: 30.01.1985

Авторы: Лыков, Муравлев, Фарафонов, Шкуратник, Ямщиков

МПК: E21C 39/00

Метки: глубины, динамических, залегания, массиве, очага, явлений

...и магнитными параметрами среды, значительно превышаетскорость упругих импульсов акустической эмиссии в данкой среде. Поэтому указанные импульсы, образую щиеся в очаге динамического явленияодновременно, приходят к точке цхрегистрации в разные моменты времени .Определив временной интервал между Цель изобретения - повышение точцостп измерений в окрестности горной выработки .Поставленная цель достигается тем, что согласно способу определения глубины залегания очага динамических явлений в массиве, включающему регистрацию импульсов акустической эмиссии в определенных точках массива, одцовремеццо регистрируют 7202 2импульсы электромагнитной эмиссии втех же точках массива, определяютвременной интервал между моментамиприхода импульсов...

Номер патента: 1137204

Опубликовано: 30.01.1985

Авторы: Лобанов, Петрищев, Смирнов, Фонберштейн, Черней, Юройц

МПК: E21C 45/00

Метки: гидродобычи, ископаемых, полезных, скважинной

...емкость О установлена на станице концентричноУстройство работает следующим образом,При провеДении вертикальной выработки по напорной копонне 4 поддавлением от насоса подают воду,которая в насадках 7, формируясь ввысоконапсрные струи, размывает породу забоя. Вращением колонн осуществляют круговое разрушение забоя. Размытая порода в виде пульпы засасывается в патрубок 8, транспортируется до эжекторнсго рабочего органа2 и, поступая в приемную камеру 3,по выдачнсй колонне 1 выдается на поверхность. В сложных горно-геологических условиях при наличии в размываемых породах крупных включений, например валунов или гальки, последниев силу ограниченной площади сеченийотверстий приемной камеры 3, минуяее, отбрасывагются потоком в аккуму-.лирующую...

Номер патента: 1137205

Опубликовано: 30.01.1985

Авторы: Петрищев, Смирнов, Черней, Юройц

МПК: E21C 45/00

Метки: геотехнического, ископаемых, месторождений, опробования, полезных

...пласта осуществляют слоями сверхувниз, а размыв пород в каждом слое -последовательными горизонтальными прирезками по направлению снизу вверх собразованием в пределах каждого слоякамеры с наклонным в сторону скважиныднищем, при этом размыв пород днищакамеры соответствующего слоя ведутпосле окончания размыва камеры в последующем слое,На Фиг, изображено устройство,вертикальный разрез, и последовательность отбора проб из камер; на Фиг,2то же, и последовательность выемкиматериала, слагающего наклонное днищекамеры и Фильтрационного материала Способ осуществляют следующим образом,С поверхности в пласт полезногоископаемого 1 бурят скважину 2 с перебуром в подстилающие породы 3. После обсадки скважины 2 колонной 4 научастке от кровли пласти до...
