E21C — Эксплуатация шахт и карьеров

Номер патента: 1555494

Опубликовано: 07.04.1990

Автор: Жданкин

МПК: E21C 41/00, E21D 9/00

Метки: выработки, охраны, подготовительной

...приспособлениями типа талрепов 4.После натяжения анкеров между ними в одной плоскости бурят шпуры 5 для размещения и последующего взрывания в них зарядов взрывчатого вещества б с целью образования обрезных щелей. Поскольку в массиве в месте бурения шпуров 5 действуют растягивающие напряжения (7 , то процесс бурения осуществляется с большей производитель- .ностью, а взрыв зарядов в этих условиях также будет более эффективен.Для еще большего облегчения работы зарядов перед их взрыванием распирают все секции 7 и 8 мехкрепи врайоне сопряжения, а потом разгружаютте (секции 8), которые расположены за линией обреза. Таким образомна имею" щее место растяжение в плоскости об 50реза накладывается еще и срез по ней,вызванный концентрацией...

Номер патента: 1557317

Опубликовано: 15.04.1990

Авторы: Баранов, Масаев, Славолюбов

МПК: E21C 37/00

Метки: образования, стенках, шпуров, щелей

...устройство со штангой 3 в шпур 13. Затем включают бурильную машину, связанную со штангой 3. Передовая часть 4 твердосплавного лезвия создает опережающую прорезь на стенке шпура, а задняя завершающая 5 формирует необходимый профиль углубления и его размер.Устройство,за счет ударных нагрузок и осевого усилия подачи совершает поступательное движение, но сила трения в месте соединения штанги 3 и устройства плюс не совпадающее с направлением движения расположение твер5 15573 досплавных лезвий направляют профильное углубление по продольно-винтовой линии. Величина угла М при ударном бурении не превышает 30 в сторонуо 5 вращения. При углах до 30 эффективно работает лезвие, канавка формируется с острой вершиной. При о(30 работает передовая...

Номер патента: 1557318

Опубликовано: 15.04.1990

Авторы: Гриднев, Тимофеев

МПК: E21C 39/00

Метки: горных, модуля, пород, упругости

...из а (период измен до часа) прои щения величины ння нагрузки горнои породы за счетизменения плотности воздуха к соотв ствующеп величине изменения де ции горной породы. По среднему нию из и таких определений нах среднее значение величины моду упругости горной породы из вырАРЕДЕ Р - приращение величины нагрузкимассива горных пород эа счет изменения плотности воздуха;1557318 ЬЕ - приращение величины .относительной деформации массива горных пород, соответствующее данному дР.Использование лишь короткоп ДеФормация,дЯ= 4073 10О, Об10 дин/см . Рорм обретения Составитель В. Тальвойш едактор А. Долинич Техред М,Ходанич Корректор С ЧерниЗаказ 70 бНИИПИ Государст Тираж 390венного комитета по113035, Москва, Ж-З Подписное эобретениям и...

Номер патента: 1557319

Опубликовано: 15.04.1990

Авторы: Владимиров, Коркушко

МПК: E21C 39/00

Метки: ковшом, копанию, пород, сопротивления, экскаватора

...их сцепления в массиве и с учетом площади и формы поперечного сечения стружки, а также значений коэффициентов влияния конструкции режущего пояса ковша, использована регрессионная зависимость (1),(2), параметры которой выбирались из табл 1. Значения математического ожидания и среднего квадратического отклонения касательной, боковой и нормальной составляющих силы сопротивления копанию экскаватором .ЭРП,мугунских углей соответст 515573 венно составили: Р = 28 19 кН, 6У ю 1 з = 8,09 кН Р = 12,19 кН; бРр,49 кН; Р= 21,96 кН; б,= 7,60 кН. Удельная сила сопротивления копанию К составила 939,66 кН/м. Согласно5 техническим данным экскаватора ЭРПтакое удельное усилие может быть реализовано при производительности 1570 м /ч в плотном теле.Таким...

Номер патента: 1557320

Опубликовано: 15.04.1990

Автор: Бакулин

МПК: E21C 39/00

Метки: зонд, ультразвуковой, шахтный

...штанга 22 и переходники 23 и 24. 10Ультразвуковой шахтный зонд работает следующим образом.С помощью установочной штанги 21, соединенной с фланцем 18, зонд вводят в скважину на необходимую глубину, 15 На поворотную штангу 22 устанавливают переходник 23. Вводят поворотную штангу 22 внутрь установочной штанги 21 до соединения переходника 23 с квадратным хвостовиком 16 ходового винта 15. Вращая поворотную штангу 22, прижимают основание 1 к стенке скважины с необходимым усилием. Прижим обеспечивается с помощью башмака 3 и тяг 4, 5, шарнирно соединенных с ос нованием 1 и перемещаемых ходовым винтом 15 относительно гайки 19, Затем заменяют переходник 23 поворотной штанги 22 на переходник 24 и соединяют поворотную штангу 22 с осью 10....

Номер патента: 1557321

Опубликовано: 15.04.1990

Авторы: Вдовиченко, Зорин, Колесников, Кузнецов, Петухов

МПК: E21C 41/16, E21F 5/00

Метки: выработки, горной, проведения

...во времени На каждом интервале повышения скорос ти регистрируют потребляемую мощность,1привода и определяют удельные энергозатраты на разрушение горного массива, Приращение скорости в интервалепринимают равным О, 1-0,3 м/ч, времяинтервала - достаточным для достоверного определения удельных энергозатрат на разрушение. В процессе повышения скорости проходки устанавливают,Редактор А Долинич Заказ 706 Тираж 400 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 изменение удельных энергозатрат между смежными интервалами. Достигнув минимальной разницы удельных энергозатрат на смежных...

Номер патента: 1557322

Опубликовано: 15.04.1990

Автор: Калатозишвили

МПК: E21C 47/10

Метки: камнерезная

...вала23,Радиус кривизны продольных осейсимметрии державки 17 режущего органаи направляющей 18 равен редиусу кривизны продольной оси симметрии пластины 12.В режущих органах размещены трубопроводы 31 с соплами 32 для подачиводы в зону резания для охлаждениярезцов 13 и выноса продуктов разрушения. На платформе 1 размещена кабийа33 управления работой камнерезноймашины.Камнерезная машина может иметь два режущих органа, один из которых предназначен для резания массива в горизонтальной плоскости, а другой -5 в вертикальной плоскости. При этом кинематическая связь каждого режущего органа с двигателем и сама конструкция режущих органов для выполнения вышеуказанных операций идентичны.Камнерезная машина работает следующим образом.При включении...

Номер патента: 1557337

Опубликовано: 15.04.1990

Авторы: Адасик, Андреев, Булат, Возиянов, Иванов, Косарев, Кузьмин, Локшинский, Мусиенко, Сафонов, Усаченко

МПК: E21C 27/00, E21F 17/06

Метки: выемочной, коммуникаций, машине, подвода

...по мере их намотки на Б 4,5. Синхронизатор 9 синхронизирует подачу кабеля 2 и шланга 3, 2 ил,ветственно, а другим - к выемочной машине 1, При этом силовой кабель 2 и напорный шланг 3 пропущены через синхронизатор 9, установленный между приводным барабаном 4 и выемочной машиной 1, Фрикционная муфта 7 зажата.При рабочем ходе выемочной машины 1, работающей по односторонней схеме снизу вверх, включают приводной барабан 4 и дополнительный барабан 5, связанный с приводным барабаном 4 через фрикционную муфту 7 и обгонную. муфту 8. Обгонная муфта 8 позволяет вращаться дополнительному барабану 5 только в одну сторону. При этом диаметр дополнительного барабана 5 выбирают значительно больше диаметра приводного барабана 4 с таким...

Номер патента: 1559135

Опубликовано: 23.04.1990

Авторы: Дробот, Мельников, Пинчук, Чернявский

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...камерой 21.управления распределителя 5 посредством канала 22. В камереуправления 16 клапана установленвинт-упор 23. Ударный поршень 2 выполнен с проточкой, образующей с корпусом 1 полость 24, связанную канала- .ми 25 и 26 с распределителем 5, причем канал 26 связан с камерой 27 егоуправления,Устройство работает следующим образом.Ударный механизм приводится в дей"ствие рабочим агентом, поступающимпо напорной магистрали 10 через распределитель 5, который обеспечиваетподачу рабочего агента в камеру 3прямого хода или камеру 4 обратногохода ударного механизма, При определенном положении распределителя 5 рабочий агент поканалу 7 поступает вкамеру 4 обратного хода ударного механизма. Поршень 2 перемещается внаправлении от рабочего...

Номер патента: 1559137

Опубликовано: 23.04.1990

Авторы: Апанасенко, Васильченко, Нестеренко, Соколовский, Хаит, Яроцкий

МПК: E21C 27/24

Метки: действия, избирательного, исполнительный, комбайна, орган, проходческого

...элемент 24 крепеустановщика 12 снабжен двумя зажимающими высту. лами 29 и 30, Зажимающий выступ 30 выполнен подвижным, например, в виде регулировочного винта 31,Исполнительный орган работает следующим образом.Обработка забоя исполнительным органом 1 осуществляется эаглублени-: ем режущей коронки 3 в разрушаемый массив, а поворотом исполнительного в горизонтальной и вертикальной плоскостях осуществляется разрушение массива. Для перемещения части раз-, рушенной горной массы, оставшейся у края выработки в зону действия погрузочного органа (не показан, неподвижные лапы 8 проворачиваются на поворотной части 4 вместе с режущей коронкой Э вокруг продольной оси 2 исполнительного органа 1, Затем исполнительным органом 1 с неподвижными...

Номер патента: 1559138

Опубликовано: 23.04.1990

Авторы: Солодовникова, Степаненкова, Шило

МПК: E21C 27/32

Метки: агрегат, струговый

...41 шарниров.Механизированная крепь состоит изосновных 42 (Фиг.) и вспомогательных 43 секций,Основные секции 42 служат опоройдля гидроцилиндров 44 передвижки исостоят из забойных и завальных постелей 45 (Аиг. 3 и 2 ), соединенных между собой подкровельными и напочвенными рессорами 46На постелях 45 установлены гидростойки 47,с консольнымиверхняками 48. К забойным постелям 45приварены консольные кронштейны 49(фиг.2), к которым на шаровых шарнирах 50 прикреплены гидроцилиндры 44передвижки.Вспомогательные секции 43 во времявыемки угля разгружены и перемещаются конвейером 1 вслед за выемкоЧугля при помощи соединителей 51. После выемки полосы угля на длину штока гидроцилиндра 44,передвижки вспо-,могательные секции 43 распираютсямеж.ду кровлей и...

Номер патента: 1559139

Опубликовано: 23.04.1990

Авторы: Межаков, Мищенко, Семенюта, Соколовский

МПК: E21C 35/00

Метки: предохранительное

...профилем и нажимнымироликами после срабатывания устройстваоПредохранительное устройство работает следующим образом,При нормальной работе предохранительного устройства крутящий моментот входного вала (например, электродвигателя) передается через солнечную шестерню 1, сателлиты 2, водило4 к выходному валу 5, который связансистемой передач с рабочим органоммашины, Эпициклическая шестерня 3,сопряженная с сателлитами, стремится под действием реактивного момента,обусловленного моментом сил сопротивления на рабочем органе, повернуться,но нажимные ролики 7, контактируемыес впадинами кулачкообразного профиляА, препятствуют этому повороту, Приэтом за счет наклонной поверхностивпадин кулачкообразного профиля А,.нажимные ролики 7 стремятся...

Номер патента: 1559140

Опубликовано: 23.04.1990

Авторы: Богомолов, Гвоздев, Гейхман, Назаров, Онищенко, Янин

МПК: E21C 35/24

Метки: визуализации, стенд, устройств, шахтных

...используемый в канале объекта,Затем располагают слайд перед лазероми коллиматором, освещают слайд когерентным пучком света, Изображениеслайда преобразуется Фурье-объективомв пространственный спектр объектанаблюдения, Пространственный спектробъекта формируется на -мишени телевизионной камеры, и передается дальшекак видеосигнал Б с телевизионнойкамеры, Пространственный спектр объекта зависит от распределения яркостиобъекта 1.(х, у) и записываетсяследующем виде:Бо (ЧЧ) = 111 о(хну)" 5 10 15 20 25 30 35 40 50 По полученным характеристикам 8 (Ч уЧ у) и Т(Ч р Ч у) можно определить дополнительно наиболее информативный спектр частот объекта и возехр3 2 У(Чх х + Чьу)1 Юх йЧУНа втором канале определяют пространственно-частотную характеристику...

Номер патента: 1559141

Опубликовано: 23.04.1990

Авторы: Гребенник, Зарубин, Зворыгин, Прасолова

МПК: E21B 43/26, E21C 37/06

Метки: гидроразрыва, горных, направленного, пород

...сообщая Т 10 вращение, Изливаясь из ПН 5 под напором, жидкостьпрорезает в стенке скважины кольцевую щель, Затем через Т 9 подают жидкость разрыва, которая попадает черезотверстие в герметизатор, Последний,расширяясь в скважине, герметизируетучасток разрыва, Вызванное этим увеличение давления отбрасывает диск 7,преодолевая сопротивление пружины 8,и жидкость попадает в зону разрыва,Г )2 ил,бопровода, связывающего устройство сназемными агрегатами подачи рабочейжидкости под давлением,Устройство работает следующим образом,Устройство опускают в скважину до упора торца корпуса в ее забой Через внутреннюю трубу 4 в насадки 5 подают высоконапорную жидкость, сообщая внутренней трубе одновременно вращение. При этом жидкость, изливаясь из насадок с...

Номер патента: 1559142

Опубликовано: 23.04.1990

Автор: Гарцуев

МПК: E21C 37/10

Метки: монолитных, объектов, разрушения

...концы которых благодаря отгибу к оси шпура обеспечат передачу усилия только на участках средней части распорных шек. При диаметре шпура 45 мм в него можно ввести устройство диаметром 40 мм (размер большой полуоси эллипса сече" ние шланга а=20 мм), Длина шланга (1) 100 см. Коэффициент К учитывает толщину камеры и изменение формй ее поперечного сечения, а именно уменьшение большой полуоси эллипса. Для указанных условий усилие, создаваемое на стенки шпура с некоторым приближением, можно подсчитать, как функцию внутреннего давления (Р) по формуле Р=К Б Р=0,7 а 1 Р=280 Р (кгс),5591 лице. 50010140 15 20 где 8 - площадь, см-,Р - давление, кгс/смЗависимость развиваемого усилия о величины давления жидкости в силовом элементе устройства...

Номер патента: 1559143

Опубликовано: 23.04.1990

Автор: Жанузаков

МПК: E21C 39/00

Метки: горных, напряженно-деформированного, пород, состояния

...чего штыри 11 штанги 2 и четырехгранник 15 стержня 14 вводят соответственно в отверстия 4 корпуса 3 и че тырехгранное отверстие 9 в кулачке 8, После этого датчик 1 посредст" О вом установочной штанги 2 устанавливают в скважину на заранее рассчитанную глубину, Для этого на наружной, стенке штанги 2 имеются риски (не показаны), Датчики 1 устанавливают с зазором д 1 относительно стенки скванины, причем зазор В 1 для каждого датчика 1 (иэмерительйого элемента) определяют по Формуле и а 1 = -- (А 1 - ьш)л РР где В 1- зазор между измерительнымэлементом и стенкой скважины;Й 1 р - критическое значение дефорь 1 ации, возникающей при разрушении горного массйва;дтп - допустимая величина превышения критической деформации над допустимой;и -...

Номер патента: 1559144

Опубликовано: 23.04.1990

Авторы: Нестеров, Петренко, Стариков

МПК: E21C 39/00

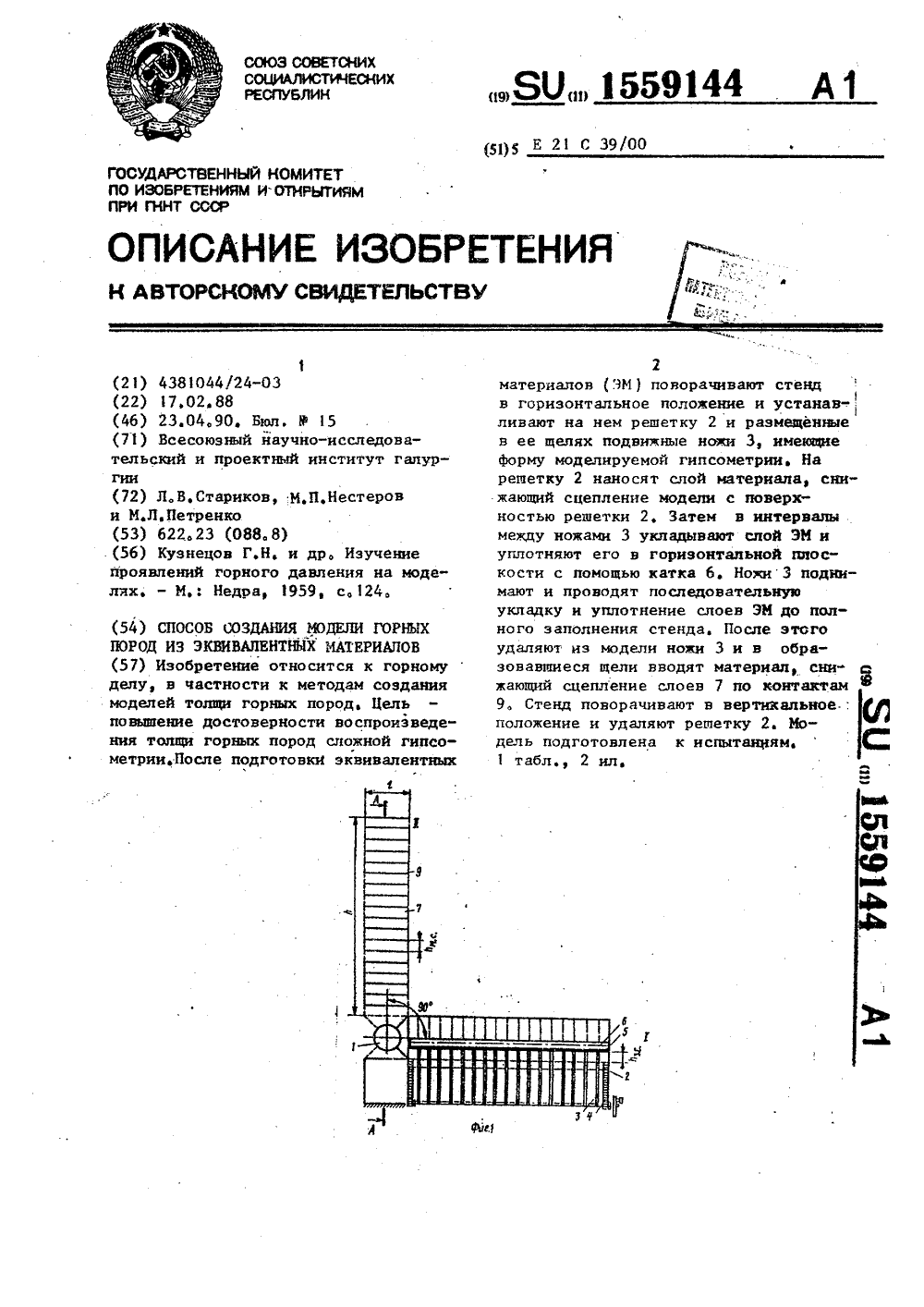

Метки: горных, модели, пород, создания, эквивалентных

...7 сверху на модель насыпают ровным слоем молотую слюду, ав целях увеличения проникновения материала в образовавшиеся после удаления ножей 3 щели по контактам 9 используют компрессор соединенный срешеткой 2 и работающий на всасыва-,ние. Затем на слои 7 устанавливаютопалубку (не показана) и поворачивают стенд в вертикальное положение(позиция 11, фиг,1) . После снятияопалубки и решетки 2 модель готовадля эксперимента,П р и м е р, Цепь моделирования -определение высоты водозащитной толщи в сложных горногеологических условиях со сложной гипсометрией слоевприменительно к условиям калийногоместорождения,Для исследования применяют модельдлиной 50 м, шириной 0,3 м и высотой 2,0 м 9 имитирующую в масштабе1".200 всю толщу горных пород от пласта до...

Номер патента: 1559145

Опубликовано: 23.04.1990

Авторы: Васильев, Монтиков, Толстунов

МПК: E21C 39/00

Метки: горных, массива, материал, моделирования, пород

...наполнитель 83,95Предел прочности на сжатие прио=20 С Ь=4,5 кг/см , предел прочности на сжатие после 50 циклов замораживания 6 , , =3,6 кг/см , коэфг фициент мороэоустойчивости после 50 циклов замораживания К мор.уст=0,8.Этот материал может характеризовать многолетнемерзлые породы с температурой -5 С.Таким образом, из примеров 1-3 видно, что эквивалентный материал характеризуется высоким коэффициентом морозоустойчивости (Кмр =0,67-0,8). в отличие от известных К=0,4).В табл. 1 приведены составы смесей с минимальным, максимальным и средним содержанием входящих ингредиентов; свойства составов - в табл.2.Так же готовят смеси с красителями, составы которых такие же,- только дополнительно они содержат 1-2 Е маслорастворимого красителя...

Номер патента: 1559146

Опубликовано: 23.04.1990

Авторы: Митрофанов, Ткаченко, Щербаков

МПК: E21C 39/00

Метки: горных, пород, прочности, свойств

...значение К . В устройстве это реализуется блоком 7 распределения импульсов, нелинейно распределяющим импульсы по интервалам.Напряжение, пропорциональное осе-. вому усилию, прикладываемому к штанге, снимается с датчика 1 усилия и подается на вход преобразователя 2 напряжение - частота следования импульсов. Скорость вращения штанги бурового ставка контролируется датчиком З,напряжение с которого поступает на вход преобразователя 4 напряжение - частота. После преобразования входных напряжений импульсы с преобразователей 1 и 2 напряжение - частота поступают на вход сумматора 5 импульсов, в 466котором происходит их суммирование. Таким образом, эа время бурения исследуемого участка скважины на выходе сумматора 5 получают число...

Номер патента: 1559147

Опубликовано: 23.04.1990

Авторы: Ашимов, Галиакпаров, Джумабаев, Калдасов, Мазей, Мельников

МПК: E21C 39/00

Метки: границы, руда-бетон

...17,Устройство работает следуюпщм обраэом,В процессе бурения буровая штанга испытывает сопротивление пород,прочность которых обычно превышаетпрочность бетона, Сопротивление обуславливает возникновение в буровойштанге 6 поперечных и продольных колебаний, Преобразователь 1 продоль"ных колебаний устанавливают на корпусе 2 бурового станка, а преобразователь 3 поперечных колебаний, например, - на подвижном люнете 4. Приударе ударника по буровой штанге 6 впоследней возникают поперечные колебания эа счет ее прогиба, интенсивность и частота которых тем больше,чем больше крепость горной породы,Кроме того, после удара ударникапо штанге 6 по ней распространяетсяотраженная продольная волна, интенсивность колебаний которой также про"порциональна...

Номер патента: 1559148

Опубликовано: 23.04.1990

Авторы: Анохина, Борщ-Компониец, Николашин, Ратушный, Холодарь, Широков

МПК: E21C 39/00

Метки: массива, окружающего, пород, пустоту, состояния

...о протекании обрушившихсягорных пород по каналу воронки и выработанному пространству на нижние горизонты. Если протекания (перепуска)горной массы не происходит, то записьнаклонов в виде сигнала по форме экспоненты можвт не отразиться на наклонограмме.В случае ускоренного погашения пустоты при прочной потолачине дополнительно провоцируют ее разрушение путем дальнейшего нагружения отвальноймассой в зоне 14 возможных опасных деформаций и продолжают воздействие на массив путем повышения нагрузок эа счет формирования второго яруса отвала в зоне 14 возможных опасных деформаций, При самопроизвольной или вызванной активизации воронкообразованияколичество обрушений потолочины увеличивается, о чем судят по количеству импульсных сигналов 17 (Фиг....

Номер патента: 1559149

Опубликовано: 23.04.1990

Автор: Лезина

МПК: E21C 39/00

Метки: горных, испытания, образцов, пород

...соотношениЯ Яз/Е = К/шнапример, равную 5 задают исходя изконкретных условий данного массивагорных пород, а именно иэ известныхвеличин радиуса кривизны массива .К1 О м и длины ребра исследуемогокубического образца горной породы вмассиве ш = 2 м.Постоянно контролируют деформацииГз образца, В определенный момент времени относительная деформация образца Яз достигает величины 0,001,.чтосоответствует абсолютной деформации Дэ = 0,05 мм при длине ребракубического образца 5 см, В этот момент времени система автоматическогорегулирования процесса деформированиядоноДНТ напряжение по другой горизонтальной оси, совпадающей с направле 50нием вдоль горизонтальной выработки,до такой величины, при которой деформация образца Я по этой оси...

Номер патента: 1559150

Опубликовано: 23.04.1990

Авторы: Ватолин, Данилов, Шкуратник, Ямщиков

МПК: E21C 39/00

Метки: возбуждения, волн, пласте, угольном, упругих

...от нее прорезывается экранная щель 4 таких жеразмеров, как и взрывная щель 3.45Во взрывную щель 3 помещают плоский заряд взрывчатого вещества массой ш, полностью заполняющий щель 3,Инициируют заряд ВВ во взрывной щели 3, В результате возникает смещениеповерхностей, образующих взрывнующель 3 в направлении 07 и 0(-7).Указанное смещение возбуждает упругие колебания поляризации Лява, распространяющиеся в направлении О(- Х ),55При этом экранная щель 4 обеспечиваетподавление влияния возбуждающей силыв направлении О("У),П р и м е р, Для пласта угля мощностью 2 й = 1 мм (со скоростью поперечной волны С, = 1000 м/с и плотностью 1500 кг/м), находящегося вовмещающих породах со скоростью поперечной волны С= 2450 м/с, и плотностью Я, = 2650 кг/м в...

Номер патента: 1559151

Опубликовано: 23.04.1990

Автор: Шеменда

МПК: E21C 39/00

Метки: литосферы, материал, моделирования, эквивалентный
