E21C — Эксплуатация шахт и карьеров

Номер патента: 883412

Опубликовано: 23.11.1981

Автор: Скоробогатов

МПК: E21C 29/02

Метки: комбайна, проходческого, распорно-ходовое

...которые кинематически связывают ее с крестовиной 12, уста 12новленной на направляющей 1. Выполнение крестовины 12 со скрещивающимисяпод прямым углом осями патрубковпозволяет увеличить размер ее раздвижки в каждую сторону до 0,75 ми более.Для существенного улучшения маневренности распорно-ходового устройства и, следовательно, комбайна гидрофицированные опоры 7 регулируемойвысоты закреплены на промежуточнойвыдвижной трубе 3, которая можетсоединяться с центральной выдвижнойтрубой 14, например, посредствомсъемного ограничителя 16 и быть кинематически связанной с крес.товиной12 при помощи гидроцилиндров распора 9.Вторым конструктивным вариантомкинематической связи опор 7 с крестбвиной 12 посредством гидроцилиндров9 распора является вариант...

Номер патента: 883413

Опубликовано: 23.11.1981

Авторы: Алексеенко, Бабенко, Калантаров, Куцанкин, Линицкий, Марков, Перский, Рабинович

МПК: E21C 29/14

Метки: выемочного, комбайна, механизм, подачи

...механизме подачи, включающемцевочную направляющую, соединеннуюопорами с направляющей конвейера,ведущую звезду с приводом, каждая5опора выполнена в виде установленнойна направляющей конвейера разрезнойвтулки и соединенного ; ней в верхней части кронштейна, связанного сцевочной направляющей, 1 ОРа фиг. 1 изображена принципиальная схема бесцепной системы подачивыемочного комбайна, на фиг. 2 - элементы соединения звеньев направляющейс опорой и закрепление на направляю-. 15щей конвейера, на фиг. 3 - сечениеА-А на фиг. 2;Механизм подачи включает привод 1,звезду 2, цевочную направляющую 3,состоящую иэ шарнирно соединенныхмежду собой звеньев 4. Цевочная направляющая 3 по концам закрепленана приводных головках 5 забойногоконвейера 6. Звенья 4...

Номер патента: 883414

Опубликовано: 23.11.1981

Авторы: Асташов, Голик, Жуков, Степанов

МПК: E21C 31/00

Метки: канатно-цепных, пил, привод

...состоит из двух однотипных реверсорных устройств 8 и 9, редуктора 10 режущей части с главным электродвигателем45 11, соединенных фланцем 12.Механизм подачи 3 также состоит из двух однотипных устройств 13 и 14. Каждый из них приводится во вращение .одним гидроэлектроприводом 15. Механизм 13 (14) представляет собой волновую трехрядную цепную передачу 16 (17), на ведомых валах 18 (19) которых попарно установлены канат-. ные барабаны 20 и 21,.55Реверсорное устройство 9 (8) состоит иэ водила 22, включающего щеки 23 и 24 разной длины с осями 25 и 4426, на ко торых ус тановлены рабочиеблоки 27. В него входят также двепары уравнительных блоков 28 и 29.Устройство подачи 14 (13) состоитиз ведущего вала 30, на которомустановлен многороликовый...

Номер патента: 883415

Опубликовано: 23.11.1981

Авторы: Авербух, Ли, Самойлюк, Шамин

МПК: E21C 35/08

Метки: комбайна, механизм, опорно-направляющий, очистного

...относительно друг друга.На фиг. 1 изображен очистной комбайи с опорно-направляющим механизмом, общий вид, на фиг. 2 - сечениеА-А на фиг. 1.Опорно-направляющий механизм включает кронштейны 1, лыжи 2, дополнительные лыжи с фиксирующими элементами 3, раздвижную базу, состоящую иэдвух частей 4 и 5 и фиксирующий элемент 6 базы.Формула изобретения Принцип работы опорно-направляюще го механизма заключается в следующем,Для приведения опорно-направляюще.го механизма в рабочее положение для монтажа или демонтажа) комбайн поцкимается гидродомкратами основных лыж 2 на максимальнуювысоту, дополнительные лыжи 3 рпускаются вниз и фиксируются. После этого комбайн с помощью гидродомкратов основных лыж 2 опускается до упора дополнительных лыж 3 на...

Номер патента: 883416

Опубликовано: 23.11.1981

Авторы: Бреннер, Бырька, Зомбек, Юркович

МПК: E21C 35/10

Метки: горно-проходческого, границы, каменная, комбайна, открытой, относительно, положения, сильвинит, соль

...вплотную к рабочей поверхности массива 5 у открытой границы 15 "каменная соль - сильвинит", а полупроводниковый Фотоэлемент приемника светового излучения 2 на прослойке полезного ископаемого - сильвинита.Снимаемый с приемника светового излучения электрический сигнал усиливается на усилительном устройстве 16, сравнивается с заданной уставкой на элементе сравнения 17 и отрабатывается на исполнительном элементе 18 представляющим собой гидродомкрат управления рабочим органом комбайна в вертикальной плоскости.Устройство работает следующим образом. При работе горной машины, обрабатывающей пласт в соответствии с изменением ега гипсаметрии, корпус излучатель-приемника 7, в котором помещенизлучатель светового излучения 1 иприемник светового...

Номер патента: 883417

Опубликовано: 23.11.1981

Авторы: Кажибекова, Куртагин, Меределин, Павлов, Роголев, Шманев

МПК: E21C 35/22

Метки: исполнительного, комбайна, органа, орошения, проходческого

...орошения работает следующим образом.При включении исполнительного органа 2 водило 9 вместе с редукторами резцовых дисков 6, где расположены оросители 5, начинает совершать вращательное движение и с помощью пальцев 13 увлекает плавающее кольцо 8, которое зафиксировано стопорным кольцом 11 от бокового смещения.Одновременно производят подачу воды по магистральному трубопроводу 1, вода поступает в общую камеру А через канал Б. Уплотняющие элементы 10 обеспечивают герметизацию камеры А, а вода поступает в отводящий канал В, который соединен через трубопровод 4 с оросителями 5, которые установлены так, что зона действия их, т,е. зона орошения, постоянна и ограничена узлом контакта Чк режущего инструмента резцового диска 6 с забоем.Положение...

Номер патента: 883418

Опубликовано: 23.11.1981

Авторы: Ильюша, Карпинский, Карцев, Клейман, Ярыгин

МПК: E21C 35/24

Метки: гипсометрии, исполнительными, комбайна, органами, пласта, программного, угледобывающего

...в процессе самозарубки.Электрогидроклапаны 8 и 9 подьема-опускания исполнительного органа, а также 1 О - разгрузки дозирующего цилиндра закрыты. Закрыты обратные клапаны 11 и 12, удерживающие гидродомкрат 1, а следовательно и исполни тельный орган в заданном машинистом положении. Закрыты гидроклапаны 13, 14 и 15, 16 с механогидравлическим управлением, управляющие разгрузкой рабочих полостей дозирующего цилинд- З 0 ра 6, закрыты также и гидрок";апаны 17 и 18 с механогидравлическим управлением, соединяющие поршневую и штоковую полости гидродомкрата 1 срабочими полостями дозирущего цилиндра 5. Гидромагистрали 19 и 20 подают к элементам электрогидроблока 2 соответственно напор и слив от гидро- насоса комбайна, а состояние возвратных...

Номер патента: 883419

Опубликовано: 23.11.1981

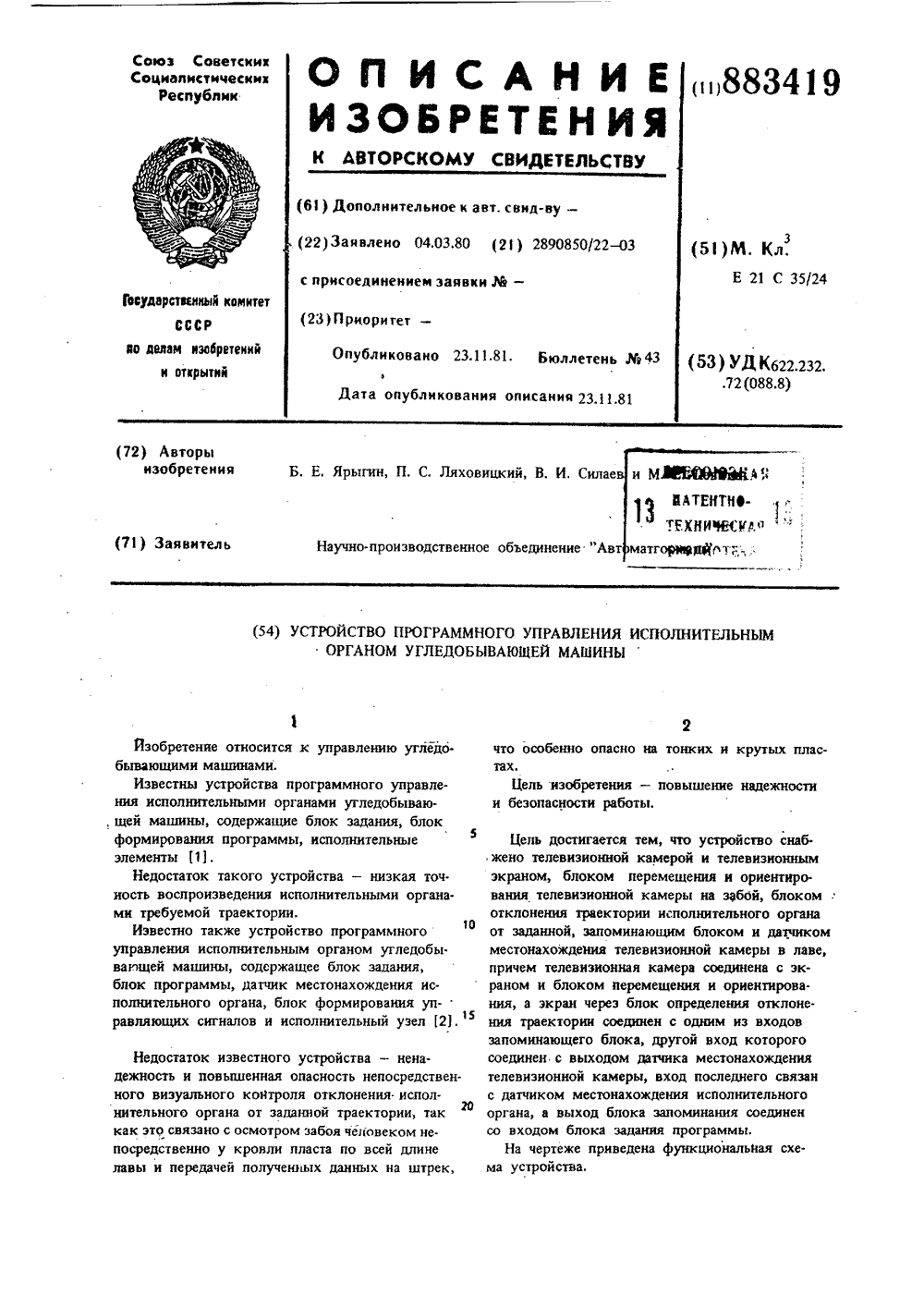

Авторы: Левитан, Ляховицкий, Силаев, Ярыгин

МПК: E21C 35/24

Метки: исполнительным, органом, программного, угледобывающей

...устройство 5, блок 6задания программы и блок 7 программымогутбыть выполнены с электронной памятью, датчик 8 местонахождения исполнительного органаможет быть принят серийно выпускаемый,в котором на шестерне, связанной кинематически с приводной звездочкой механизма перемещения исполнительного органа вдоль лавы,закрепляется магнит, воздействующий на магнитоуправляемый контакт, закрепленный вкорпусе датчика, Такое же решение может бытьпринято и для датчика местонахождения те.левизионной камеры в лаве. Блок 10 формирования управляющих сигналов и исполнительные устройства 11 могут быть приняты анало.гичными известному устройству,Работает устройство следующим образом.Перед выемкой угля производятся замерынеобходимой вынимаемой мощности...

Номер патента: 883420

Опубликовано: 23.11.1981

Авторы: Григорянц, Итаров, Каргинов, Кертанов, Липовой, Ростованов

МПК: E21C 37/00

Метки: вещества, взрывчатого, заряде, полости, формирования

...от размеров устройства, Общаяплощадь поверхности каналов выбирается изусловия перепуска всего количества отработинного сжатого воздуха в продольные пазыи зависит от размеров устройства и давлениясжатого воздуха.Размеры устройства выбираются в эависймости от диаметра заряжаемых шнуров (скважин), Угол наклона каналов обусловлен усредненным углом отклонения потока сжатоговоздуха поверхностью формируемого зарядавзрывчатого вещества, причем при прохождении воздуха через каналы появляется дополнительная нормальная составляющая сил исход- зОного сжатого воздуха, способствующая лучшейфиксации устройства в требуемом положениив момент начала заряжания,Отсутствие выноса взрывчатого веществаиэ зоны формирования заряда обусловливается 25тем, что,...

Номер патента: 883421

Опубликовано: 23.11.1981

Авторы: Данько, Ефименко, Кононов, Мельников

МПК: E21C 37/00

Метки: взрывной, отбойки, руды

...бурения всех скважинв бло.ке приступают к их эаряжанию. Скважины 4для разрушения массива недозаряжают нащщну скважин б, 8, 9, 10, 11 и 12 (на высоту днища). Устья скважин б, 8, 9, 10,11 и 12 оставляют незаряженными на длинубоевика и забойки, Штанговые скважины 7не заполняют взрывчатым веществом и используют вместе с незаряженными на высоту дни.ща глубокими скважинами 4 в качестве компенсации при обоазовании выпускных воронок.Взрывание глубоких и штанговых скважинв блоке производят порядно с одной или с 4двух сторон выработанного пространства и вопределительной последовательности,Вначале взрывают глубокие скважины вряду 1, смежном с отрезной ц;елью 14 илис зажатой средой, Затем короткозамедленномежду собой и по отношению к...

Номер патента: 883422

Опубликовано: 23.11.1981

Авторы: Еременко, Махов, Машуков, Седько, Сидоров

МПК: E21C 37/00

Метки: взрывных, канавки, образования, скважин, стенках

...иско.паемого,На фиг. 1 изображено устройство, общийвид,частично в разрезе; на фиг. 2 - разрез, А - А на фиг, 1,Устройство содержит присоединяемый к колонне буровых штанг 1 закрытый крьппкой2 стаканообразный корпус (несущий элемент)3, в боковых стенках которого выполнены расположенные по винтовой линии сквозные отверстия 4 и 5 и в них вставлены удерживаемые болтом 6 с гайкой 7 стержни 8 с дисковыми шарошками 9, установленными в пазах на осях 10. Стержни 8 выполнены постепенно увеличивающейся длины, а все дисковые шарошки 9 расположены в единой винтовой поверхности, образующей при враще. нии расширителя усеченный конус 11,В предназначенном к отбойке массиве ископаемого по определенной сетке набуривают скважины. Затем к ставу буровых...

Номер патента: 883423

Опубликовано: 23.11.1981

Авторы: Бейсебаев, Цай, Шнайдер

МПК: E21C 37/00

Метки: отбойки, отрезной, проходки, руды, щели

...способ образования отрезной щели взрывными скважинами, эаключавлцийся в том, что из буровой камеры нижней подсечки веерными отбойными восходящими скважинами в 5 рядов разбуривается одна половина щели камеры блока, нз буровой камеры верхней подсечки другая половина. Взрывание производится в два этапа, в первый этап взрываются восходящие вес рные скважины, во второй - нисходящие, Взрывание восходарыв путем короткозамедлен. н этом отбойные н врубоуривают параллельно друг овые скважины разбуривают , и взрывают в первуюряд врубовых скважин, остальные ряды врубовых883423 11 10 Я Составител Техред О Смалилай,ректор Г. Огар едактор А. Козори Тираж 630 НИИПИ Государственного комитета СС по делам изобретений и открытий 13035, Москва, Ж - 35,...

Номер патента: 883424

Опубликовано: 23.11.1981

Авторы: Бобров, Власов, Исаков, Таран, Чернов, Шемякин

МПК: E21C 37/00

Метки: образования, оси, перпендикулярной, плоскости, скважины, трещины

...встречаютсяв середине заряда ВВ. В этом месте происходит многократное увеличение давления, чтоприводит к возникновению дискообразной трещины в массиве,В данном случае важным моментом является введение демпфирующего материала, который предохраняет стенки скважины от разрушения, а также улучшает эффект направленного образования дискообразной трещины. Проведенные взрывы показали, что предлагаемый способ трещлнообразования является более эффективным по сравнению с известным способом.:Фс МИГ Формула изобретения1, Способ образования трещины в плоскости,перпендикулярной оси скважины, включающийввод заряда взрывчатого вещества в скважинуи эабойку, установку центра заряда в местеобразования трещины, инициирование заряда спротивоположных...

Номер патента: 883425

Опубликовано: 23.11.1981

Авторы: Голобородько, Гурин, Охрямкин, Шпаченко

МПК: E21C 37/02

Метки: гидроклин

...соединена с внешней маслостанци.ей через. трубопровод 14, запорный вентиль17 и змеевик 18,Гидроклиновое устройство для разрушениягорных пород работает следующим образом.Рабочий орган устройства (клин 9 и щеки10 и 11) вставляется в шнур, пробуренныйв породе, Масло подают от внешней маслостанции через трубопровод 14, открытый вентиль17 и упругий змеевик 18 в полость вспомога.тельного с ним клина 9, осуществляющегопредварительное внедрение. Одновременно происходит нагнетание масла в основной гщфоцилиндр 1 через вентиль 15.Поскольку диаметр вспомогательногопоршня 5 сравнительно мал, его перемещение припостоянном расходе нагнетаемого масла происходит гораздо быстрее, чем основного лоршня 3. Как только предварительное внедрениеклина...

Номер патента: 883426

Опубликовано: 23.11.1981

Авторы: Лебедев, Лобанов, Савицкий, Трегуб, Фонберштейн, Шлайфер, Экомасов

МПК: E21C 37/16

Метки: взрывных, работ

...сгорания 6 снабжена запальным механизмом 7 со свечой зажигания 8 и синхронизатором воспламенения 9.На выходе из камеры сгорания 6 закрепленазаслонка 10.5На смесителе 1 смонтирован дозатор 11,выполненный в виде корпуса 12 с седлом 13и запорного органа 14 с пружиной 15. Шток16 клапана 14 взаимодействует с регулировочным механизмом, выполненным в виде гаек 1017 и 18,Топливный бак 4 соединен с магистральюподвода окислителя 2 трубопроводом 19, накотором установлен обратный клапан 20,На трубопроводе 3 установлен клапан 21 подачи топлива, В трубопроводе 5 перед входомв запальной механизм установлен клапан 22подачи горючей смеси.Принцип работы устройства заключается вследующем,При закрытых клапанах 21 и 22 давлениеокислителя в смесителе 1 и...

Номер патента: 883427

Опубликовано: 23.11.1981

Авторы: Благодатный, Друккер, Костюк, Литовченко, Ремха

МПК: E21C 37/18

Метки: разрушения, руды, током, электрическим

...дистанционно, например электродвигателем 50, при.чем сигнал направления перемещения вала15резистора зависит от величины тока в каналепробоя. Максимальная скважность достигаетсяпри величине сопротивления резистора 45 равного нулю, минимальная скважность получаетсяпри полностью введенном сопротивлении резистора 45,Одновременно синхронизированное с сетьюнапряжение блока питания 4 поступает на блоксинхронизации и формирователя 5, где преоб 25разуется до нужной формы и длительпости.На выходе блока синхронизации и формирователя 5 появляются узкие импульсы, синхронизированные с напряжением питающей сети.Частота входных импульсов блока синхронизации и формирователя 5 равна частоте питаюЗ 0 щего напряжения, Выходные импульсы блока5...

Номер патента: 883428

Опубликовано: 23.11.1981

Авторы: Михайлин, Сафонов, Свириденко, Сорокин

МПК: E21C 37/24

Метки: действия, ударного

...корпусаи 2, расположенных так, что их продольныеоси параллельны. В каждом корпусе 1 и 2расположено по одкому ударному порпппо 3и 4, имеющих возможность аксиального возвратно-поступательного перемещения, напримерпод действием газообразных продуктов сгорания, и взаимодействующих с рабочим инструментом 5 и б, установленным соответственнов корпусах 1 и 2, Поршни 3 и 4 соединенымежду собой коромыслом 7, имеющим ось 8вращения, Концы 9 и 10 коромысла 7 помещены в подшипники 11 скольжения, размещенные в посадочных отверстиях 12 поршней 3 и 4 с возможностью поворота вокругсвоей оси.В корпусах 1 и 2 выполнены камеры 13сгорания и буферные полости 14, Через какал 15, где установлен клапан 16, происходитподача воздуха в камеру 13 сгорания отвнешнего...

Номер патента: 883429

Опубликовано: 23.11.1981

Авторы: Бурчаков, Давиденко, Крысин, Лукаш, Пережилов, Стародубцев, Щукина

МПК: E21C 39/00

Метки: горных, пористости, пород, эффективной

...с таким расчетом, чтобы уровень жидкостиения над образцом не превышал 3 - 4 см в целяхисключения нарушения скелета угля гидроста.ти тическим давлением столба жидкости и выдерстости живают образец в жидкостиние 10 мин.абочих Потом образец вынимают из ости и опять883429 работ и повышения производительности трудагорнорабочих.Формула изобретенияСпособ определения эффективной пористостигорных пород, включающий отбор пробы горной породы, изготовлениеиз нее образца, еговысушивание при температуре 105 - 110 С ивзвешивание, насыщение образца рабочей жидкостью и повторное взвешивание, о т л ич а ю щ и й с я тем, что, с целью повышения точности определения величины эффективной пористости горной породы при нагнетаниив пласт рабочих...

Номер патента: 883430

Опубликовано: 23.11.1981

Авторы: Савари, Фарафонов, Шкуратник, Ямщиков

МПК: E21C 39/00

Метки: горных, изменений, массива, напряженного, пород, состояния

...полярности - уменвшенапряженного состояния. На фиг, 1 показана одна из хем измерений в массиве; на имость, поясняющая сущность883430 1 О 20 30 ВНИИПИ Заказ 10156/50 Тираж 630 Подписи пиал ППП "Па",г.ужгор Проектная,4 Способ осуществляется следующим образом.В исследуемом массиве 1 бурят две параллельные скважины 2 и помещают в каждую из них на заданную глубину неполяризующиеся электроды 3. К электродам от источника 4 подключают постоянное напряжение до появления в массиве потенциала наведенного геоэлектрического поля, после чего истощик 4 отключают и измерительным прибором 5 регистрируют во времени потенциал геоэлектрического поля, На фиг. 2 показано изменение потенциала геоэлектрического поля во времени. Искусственно наведенный потенциал...

Номер патента: 883431

Опубликовано: 23.11.1981

Авторы: Баженов, Ефремовцев

МПК: E21C 39/00

Метки: заданной, ископаемых, количества, месторождения, полезных, части

...1 - 7 информацию, строят геологические разрезы и погоризонтные планы. Оконтуривают рудные тела 8 - 11 с содержанием руды 12%, 15%, 6%, 15%. Накладывают на геологический разрез палетку 12 из про. зрачного материала с нанесенной на нее координатной сеткой, разделяющей чертеж на прямоугольники, размеры которых найдены исходя из допустимой ошибки определения площадей, соответствующих рудным телам. Изготавливают карту из непрозрачного материала и наносят такую же координатную сетку.Информацию о содержании полезного ископаемого в каждом элементарном прямоугольнике наносят в соответствующие прямоугольники листа из непрозрачного материала карты путем пробивания в нем отверстий, Например, если одно отверстие соответствует трем единицам...

Номер патента: 883432

Опубликовано: 23.11.1981

Авторы: Зборщик, Назимко, Шакун

МПК: E21C 39/00

Метки: испытания, образцов, объемное, сжатие, стабилометрическое

...прижималась к поверхности образца 2, на нее одето упругое кольцо 5. Давление в образце создается нагрузочным устрбйством 6, выполненным в виде поршня, устанавливаемо.го под плиту пресса (на чертеже не показан).Камеру высокого давления наполняют дизельным маслом, а боковое давление в образцесоздают насосом. Давление измеряют манометром 7. Вывод 4 от податливой обоймы 3 икорпус камеры высокого давления 1 электрически соединены через прибор для измеренияеь 1 кости 8. Для предотвращения короткогозамыкания обойму 3 покрывают изоляционнымлаком или краской,Перед испьгганием прибор один раз тарируют с помощью ппангенциркуля, Пластины1обоймы 3 раздвигают на определенный зазори между ними и внутренней стенкой камерывысокого давления 1...

Номер патента: 883433

Опубликовано: 23.11.1981

Авторы: Зборщик, Назимко

МПК: E21C 39/00

Метки: бокового, горной, коэффициента, породы, распора

...шнуров. При этом гидродатчики поочередно соединяют с помощью масло- проводов с насосом (маслопроводы и насОс на чертеже не указаны). Во всех гидродатчиках создают насосом давление, равное гидро- статическому. На глубине 500 м оно составляет 12,5 МПа Затем маслопроводы герметизируют, а насос отсоединяют. После этого в центральном гидродатчике стравливаюг давление ступенями до 2 МПа. Одновременно фиксируют во всех датчиках давление с помощью манометров (на чертеже не показаны), присоединенных на маслопроводах.Зафиксированные изменения давлений записывают в таблицу. Ч =0,6: 2,2 = 0,272 10 Изменение Изменение Изменение давленияв боковомдатчике 3,МПа давленияв боковомдатчике 4,МПа давленияв центральном датчике 2, МПА 2,5 4,5 6,5 8,5 10,5...

Номер патента: 883434

Опубликовано: 23.11.1981

Автор: Барковский

МПК: E21B 47/00, E21C 39/00

Метки: деформаций, скважин, стенках

...с регистрирующим прибором посредством кабеля,В корпусе 1 просверлены четыре отверстия:одно - для кабеля 17, два - для толкателей18 и одно - для ввинчивания центрирующегостержня3, Уплотняющие манжеты 19, 20,21,22 и гайки 23 и 24 служат для гидроизоляции той части скважины, в которой производится измерение деформаций.Электрические контакты 25 на прижимныхсегментах служат для соединения тензорезисто.ров с кабелем.Устройство работает следующим образом.В исходном положении диаметр устройствав сечении А - А меньше диаметра измерительной скважины мчллиметров на нять, При помощи досылочной штанги устройство досылается по скважине до устья иэмерительнойфскважины и вставляется в нее, При помощГэтой же досылочной штанги вращается натяж.ная гайка...

Номер патента: 883435

Опубликовано: 23.11.1981

Авторы: Дашковский, Киндиренко, Мосунов, Орлов, Тагаев, Цой

МПК: E21C 39/00

Метки: выработок, горных, кровли, сигнализации, смещении

...направлении коническая головка принимает исходное положение и эластичный элемент сбрасывается с нее. Устройство транспортируется в полностью собранном виде.П-образный элемент позволяет скрыть в скважине все детали устройства, Стопор в ви. де узкой пластины с эксцентричным отверстием позволяет отстопорить каждый сигнальный блок независимо от других стержней, Благодаря этому исключается зависание стопора на ранее выпавшем стержне и деформация послслцего це отражается ца работе устройства.Фигуршлй выступ препятствует горизонтальному смепеццю стопоров. Упругость стержнейисключает их повреждение внешними механическими воздействиями. Жесткое соединениесигнальноо блока со штангой позволяет спомощью трубы, сцабжеццой окнами, закрепить в...

Номер патента: 883437

Опубликовано: 23.11.1981

Авторы: Белик, Горбунов, Матушенко, Михалевич, Солодникова

МПК: E21C 41/00

Метки: проходки, траншей

...выемку и погрузку горной массы второго слоя и навала. шеи, вид в плане; на фиг. 2 - раз на фиг, 1,Сущность способа состоит в следувмцем.Нарезку траншеи начинают с проведения .въездной траншеи , затем проходят нионерную траншею 2. Одновременно с проходкой последней нарезают съезд 3 и котлован 4, после чего вводят в работу роторный экскаватор 5 с большими линейными параметрами, который отрабатывает основную заходку 6, При этом отра.ботку заходки 7 осуществляют оборудованием цнк личного действия 8 узким забоем одЬовре. менно с отработкой основной заходки 6 (фиг. 2) лри минимальном по условию раз.883437 ЭЭ Составитель Л. БерезкиТехред О.Дюлай актор А. Козориз Корректор Г. Огар Заказ 10156/50 630твенного комитета ССС теиий и...

Номер патента: 883449

Опубликовано: 23.11.1981

Авторы: Белявский, Контарь, Лезгинцев, Попов

МПК: E21C 45/00

Метки: газлифтного, гидросмеси, подъема

...в газогенераторе 5, по трубопроводу 15 поступает на поверхность, где утилизируется,Энергопитание электролизера 6 осущсстзляется от электрогенератора 16 по кабелю 17.Необходимые преобразования электроэцерп;и проводятся с помощью погружныхтрансформатора 18 и выпрямителя 19. Электрогсцератор 16 приводится от тепловойэнергетической установки 20, в которую отгазоотделителя 3 цо трубопроводу 21 подается водород, выделенный, из трехфазной смеси, транспортируемой по подъемному трубопроводу 1. Для сбора поднимаемыхв потоке трехфазной смеси твердых частицполезного ископаемого предусмотрен трюмсудна 22. Газогенератор 5 и парогазовыйколлектор с форсункой 4 имеют рубашку воляного охлаждения 23, вода в которую подается насосом 24, приводимым...

Номер патента: 883450

Опубликовано: 23.11.1981

Авторы: Ануфриев, Голодяев, Ермакова, Корзун

МПК: E21C 45/00

Метки: грунтом, металлоносных, песков, разработки, скрытых

...пес ков производят размыв грунта, при этомгидродобычное оборудование заключают в трубообразный ствол.На фиг. 1 показан полигон с разрезом.пласта металлоносных песков по оси транспортной .траншеи; на фиг. 2 - поперечный разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1 (одна из возможных форм забоя, с указанием направления движениявысоконапорной струи и пульпы к всасывающей трубе зсмлесосной установки); на фиг. 4 -- отрабатываемый полигон в плане) на фиг. 5 - разрез В - В на фиг. 2( свободное пространство перед надвигающимся передвижным стволом, т. е, транспортную траншею создают путем размыва грунта из этого 4 передвижного ствола).Способ осуществляется следующим образом.Проходят транспортную траншею 1 на всю мощность грунта...

Номер патента: 883451

Опубликовано: 23.11.1981

Авторы: Едыгенов, Колесник, Пархоменко

МПК: E21C 45/00

Метки: струеформирующее

...закреплен корпус 7 с соплом 8, Неподвижный патрубок 2 имеет выпускной кла- пан 9 и посредством впускного клапана 10 и подводящего патрубка 11 связан с напорным водоводом 1.Струеформирующее устройство. работает следующим образом.Жидкость из напорного водовода 1. подается в неподвижный патрубок 2. Выходя из неподвижного патрубка 2, жидкость воздейсвует на гидротурбину 6 и вращает ее Так как гидротурбина 6 своими лопастями закреплена на внутренней стенке вращаю883451 Формула изобретения авитель Ю. Паед А. Бойкасж 630ственного кообретений и- 35, Раушскг. Ужгород,Сос ик ктор С,сное Редактор А. П Заказ 10157/5 Корр Подп итета ССС открытий я наб д ул. Проек дор Техр ТираИ Государ делам из осква, Ж Патент НИИ 113035, М лиал ПГ 1 П ная,щегося...

Номер патента: 883452

Опубликовано: 23.11.1981

Автор: Стефанюк

МПК: E21C 45/00

Метки: гидромонитора, стволом

...срабатывает, что приводит в движение шток гидроцилиндра 26,который служит приводом поворота стволагидромониторапри опускании кнопки движение приостанавливается,. При нажатии и фиксировании кнопки 3на катушки реле 19 и 20 подается напряжение. Однако эти реле не срабатывают, таккак напряжение на катушках ниже напряжения срабатывания.Нажатием кнопки(или 2) выводимшток гидроцилиндра 26 в крайнее положение. Это приводит к совпадению положенияпостоянного магнита 32 с одним из крайних . магнитоуправляемых контактов . 27(или 31),При этом происходит шунтирование реле19 (или 20), что приводит к срабатываниюреле 20 (или 19). Это реле остается в замкнутом состоянии, хотя контакт шунтированиябудет отпущен, так как порог отпусканияреле ниже...

Номер патента: 883453

Опубликовано: 23.11.1981

Авторы: Алиферов, Голдынский, Тимошенко

МПК: E21C 45/00

Метки: гидромонитор, двухствольный, импульсный

...меньше подводимого йа величину потерь в подводящем патрубке 11 и щели между диском 5 и ограничителем 22 хода.Справа на площадь мембраны 7 действует подводимое давление. При закрытии вентиля 31 управления в штоковой полости 25 возникает дополнительное усилие, действующее через поршень 9 и шток 8 на прерыватель 4. Общее усилие, действуюигее на мембрану 7 справа налево больше усилия, действующего слева направо, так как площадь камеры 23 перетока больше площади патрубка 15, перекрываемого диском 5, и мембрана ляжет на решетку 19, а диск 5 - на ограничитель 2 хода, При этом жидкость через решетку 20, щель между диском 6 и ограничителем 22 хода, патрубок 16,. ствол 14 подается на разрушаемый объект,Давление жидкости при этом на выходе...
