E21C — Эксплуатация шахт и карьеров

Номер патента: 1411459

Опубликовано: 23.07.1988

Авторы: Вахрушев, Гюбнер

МПК: E21C 27/22

Метки: горного, исполнительный, комбайна, орган

...режущие диски 1 и 2, редукторы относительного 3 и переносного 4 движения, стрелу 5 с подвижным б и неподвижным 7 корпусами, планетарные передачи 8 и 9, приводной двигатель 10. Водило 11 редуктора 3 относительного движения кинематически связано с солнечной шестерней 12 редуктора 4 переносного движения, а венец 13 редуктора 4 переносного движения установлен на подвижном корпусе 6 стрелы 5.Исполнительный орган горного комбайна работает следующим образом. Вращение от приводного двигателя 10 передается на планетарную передачу 8 редуктора 3 относительного движения, с водила 11 через зубчатую муфту 14 на вал 15 и далее посредством колес 16 на режугцие диски 2 и 1. Одновременно вращение от во 114592дила 11 передается на солнечную...

Номер патента: 1411460

Опубликовано: 23.07.1988

Авторы: Медовкин, Медовкина, Петрушкин, Семенченко, Семенюта

МПК: E21C 27/24

Метки: горных, машин, поворотное

...поворотного редуктора 10 посредством болтовых соединений. Хвостовики 11 жестко связаны, например, с помощью болтовых соединений с самим поворотным кронштейном 5. Хвостовики 11 устанавливаются на корпус 12 через подшипник 13. Поворотный кронштейн 5 связан с поворотной головкой 4 посредством выполненного в поворотном кронштейне 5 радиального 14 и аксиального 15 подшипников. Коническое колесо 1 взаимодействует с поворотным ре,дуктором 10 посредством конических валов- шестерен 16 и 17, не связанных с хвостовиками 11 поворотного кронштейна 5, Соосные конические валы шестерни 16 и 17 не имеют между собой жесткой связи,Поворотное устройство для горных машин работает следующим образом.Крутящий момент передается на коническое колесо 1 через...

Номер патента: 1411461

Опубликовано: 23.07.1988

Авторы: Буданов, Дробот, Маркман, Подмарев, Прокопенко, Четвернин, Швецов

МПК: E21C 27/24

Метки: горного, исполнительный, комбайна, орган

...- увеличение эффективности отрыва и упрощение конструкции.На фиг.изображен исполнительный орган комбайна; на фиг. 2 . - разрез А - А на фиг. 1; на фиг. 3узел 1 на фиг. 1.Исполнительный орган состоит из стрелы 1 с корпусом 2 и приводньм валом 3, ;и конце которой жестко закреплен фрезерный диск 4. В специальной проточке фрезерного лиска размещена тарелка 5 отрыв- пика со ступицей 6, которая связана с приводным валом винтовым соединением. Ступина имеет ребра 7, равномерно размещенные по ее диаметру, и выполнена подпружиненной. Для этого в торце корпуса 2 стрелы имеется круговой паз 8, в котором расположена пружина 9. Между пружиной и ступицей отрывника размещено кольцо 10, которое прн отрыве надрезанных цел иков перемсцается В...

Номер патента: 1411462

Опубликовано: 23.07.1988

Авторы: Винерецкий, Жабин, Кавыршин, Лопатченко, Миллер, Плеханов, Рогов, Сигин, Щеголевский

МПК: E21C 27/24

Метки: исполнительный, комбайна, орган, проходческого

...коронкой 15,20 Формула изобретения Составитель Н. КононоваРедактор А. Козориз Техред И. Верес Корректор Л. ПилипенкоЗаказ 363 /30 Тираж 459 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений иоткрытий3035, Москва, Ж - 35, РаУшская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к угольной и горно-рудной промышленности и может быть применено в исполнительных органах проходческого комбайна для разрушения крепких горных пород.Цель изобретения - повышение эффективности проходки горных выработок по крепким породам за счет уменьшения времени цикла обработки забоя, а также упрощение конструкции и уменьшение габаритов и массы комбайна.На чертеже показан...

Номер патента: 1411463

Опубликовано: 23.07.1988

Автор: Зысманов

МПК: E21C 29/00

Метки: выемочного, комбайна, механизм, перемещения

...горизонтальной и вертикальнойлоскостях (фиг. 3), а шаг рейки выбираетсяпределахР=2 г з 1 пр/2,(де г - радиус окружности крепления осейзацепов (средний радиус круговойнаправляющей);2%и - число симметрично установленныхзацепов,Средний радиус круговой направляющей2 равен радиусу г расположения осей шарниров 8 крепления зацепов 9 к диску 6,Если плечи зацепов 9 контактируют счаправляющей рейкой, выполненной без цевок в виде жестких перемычек, то они оснащаются по концам шарнирно установленными роликами 12 (фиг. 4) с бочкообраз,ной внешней поверхностью с радиусом кривизны в пределах длины секции рейки.Механизм работает следующим образом.От приводного вала 4 подающей частивыемочного комбайна вращение передаетсядиску 6, содержащему шарниры 8,...

Номер патента: 1411464

Опубликовано: 23.07.1988

Авторы: Бойко, Болтян, Горобец, Нечепаев, Шевцов

МПК: E21C 29/02

Метки: комбайна, механизм, очистного, подачи

...конвейер 10. В результате этого корпускомбайна осуществляет колебательные движения во фронтальной плоскости пласта (плоскости, перпендикулярной направлению перемещения), проворачиваясь относительно центра рейки 6, на которую он опирается захватами 15, При таких проворотах корпуса 1 комбайна благодаря взаимодействию зубьев 4 звездочек 3 с пальцами 5 рейки 6 и опиранию корпуса 1 комбайна захватами 15 на рейку 6 осуществляется проворот рейки 6 с пальцами 5 относительно усеченных сфер 14 Т-образных направляющих 9, расположенных в четырехугольных пазах 11 стаканов рейки 6. Вследствие совместного проворота корпуса 1 комбайна со звездочкой 3 и рейки 6 отнбсительно центра мгновенного поворота - центра рейки контакт зубьев 4 звездочки 3 с...

Номер патента: 1411465

Опубликовано: 23.07.1988

Авторы: Бойко, Болтян, Горобец, Нечепаев, Шевцов

МПК: E21C 29/02

Метки: комбайна, механизм, очистного, подачи

...1, При этом зубьязвездочки 1 взаимодействуют с зубчатойрейкой 3 и перемещают корпус очистногокомбайна относительно забойного конвейе ра 14. Осевое смещение ступицы 13 предотвращается посредством штифтов 11.В результате работы комбайна на егоисполнительных органах формируются усилия от разрушения угольного массива и погрузки разрушенной его части на забойный конвейер 14, в спектре частот которых имеются как низкочастотные (НЧ), так и высокочастотные (ВЧ) составляющие колебаний нагрузки. При работе комбайна НЧ составляющие колебаний нагрузки, формирующейся на испонительных органах, воспринимаемые звездочкой 1, погашаются при скручивании зубчатым венцом 2 с крышкой 8 торсионного вала 12 и деформаций упругих элементов 4 звездочки 1,...

Номер патента: 1411466

Опубликовано: 23.07.1988

Авторы: Гельфанд, Зысманов, Лукиенко, Наумова, Смирнов, Ткачев

МПК: E21C 29/20

Метки: выемочного, комбайна, тормозное

...последней, а направляющая 9 выполнена с продольной прорезью 10 для прохода проушины 3.Устройство работает следующим обраПосредством проушины 3 планка 1 устройства шарнирно присоединяется к корпусу (раме) комбайна (не показан). Все устрсиство размещается в продольном пазу 8 секционной направляющей 9, жестко закрепленной на раме конвейера (не показан). Продольный паз 8 направляющей 9 может иметь в поперечном сечении любую форму. Проушина 3 планки 1 при этом располагается в продольной прорези 10, выполненной в секционной направляющей 9. При включении домкрата шток 6 вдвигается в цилиндр 5. Промежуточные звенья 4 захвата поворачивается против часовой стрелки. Планка 1 отходит от поверхности контакта паза 8 направляющей 9, образуя зазор....

Номер патента: 1411467

Опубликовано: 23.07.1988

Авторы: Нунупаров, Славинский, Цветков

МПК: E21C 35/24

Метки: комбайном, пласта, профиле, угледобывающим

...по амплитуде и длительности нормирующим усилителем 4 и поступают на передающую катушку 11 индуктивности.Излучаемый последней сигнал принимается приемной катушкой 12 индуктивности при прохождении одной катушки мимо другой во время вращения шнека усиливается и формируется по амплитуде и длительности нормирующим усилителем 13 импульсов и поступает на вход блока 14 трехпозиционного регулятора. В блоке 14 сигнал накапливается за определенное число оборотов шнека и затем сравнивается с заранее установленными порогами. Если величина накопленной суммы выходит за пределы порогов, на выходе блока 14 формируется сигнал на включение в ту или иную сторону электрогидропереключателя 15 для подъема или опускания шнека. Если второй ключ 8 закрыт,...

Номер патента: 1411468

Опубликовано: 23.07.1988

Авторы: Лыков, Савари, Шкуратник, Ямщиков

МПК: E21C 39/00

Метки: горных, массиве, напряжений, пород

...результате действия нагрузки в околоскважном мас 5 О 15 20 25 30 35 4 О 45 50 55 2сиве возникают импульсы электромагнитной эмиссии, возникновение которых обусловлено проявлением эмиссионного эффекта памяти горных пород об испытанных ими напряжениях. Указанный эффект заключается в том, что при вторичном нагружении породы возникают импульсы электромагнитной эмиссии, амплитуда которых на порядок и более превышает среднюю амплитуду импульсов электромагнитного фона в момент достижения нагрузкой значения максимального напряжения, испытанного породой ранее.В зависимости от частоты импульсов их принимают или антенной типа симметричного электромагнитного вибратора, состоящей из двух равных плеч 2 и 3, разделенных диэлектрической втулкой 5, или...

Номер патента: 1411469

Опубликовано: 23.07.1988

Автор: Лодус

МПК: E21C 39/00

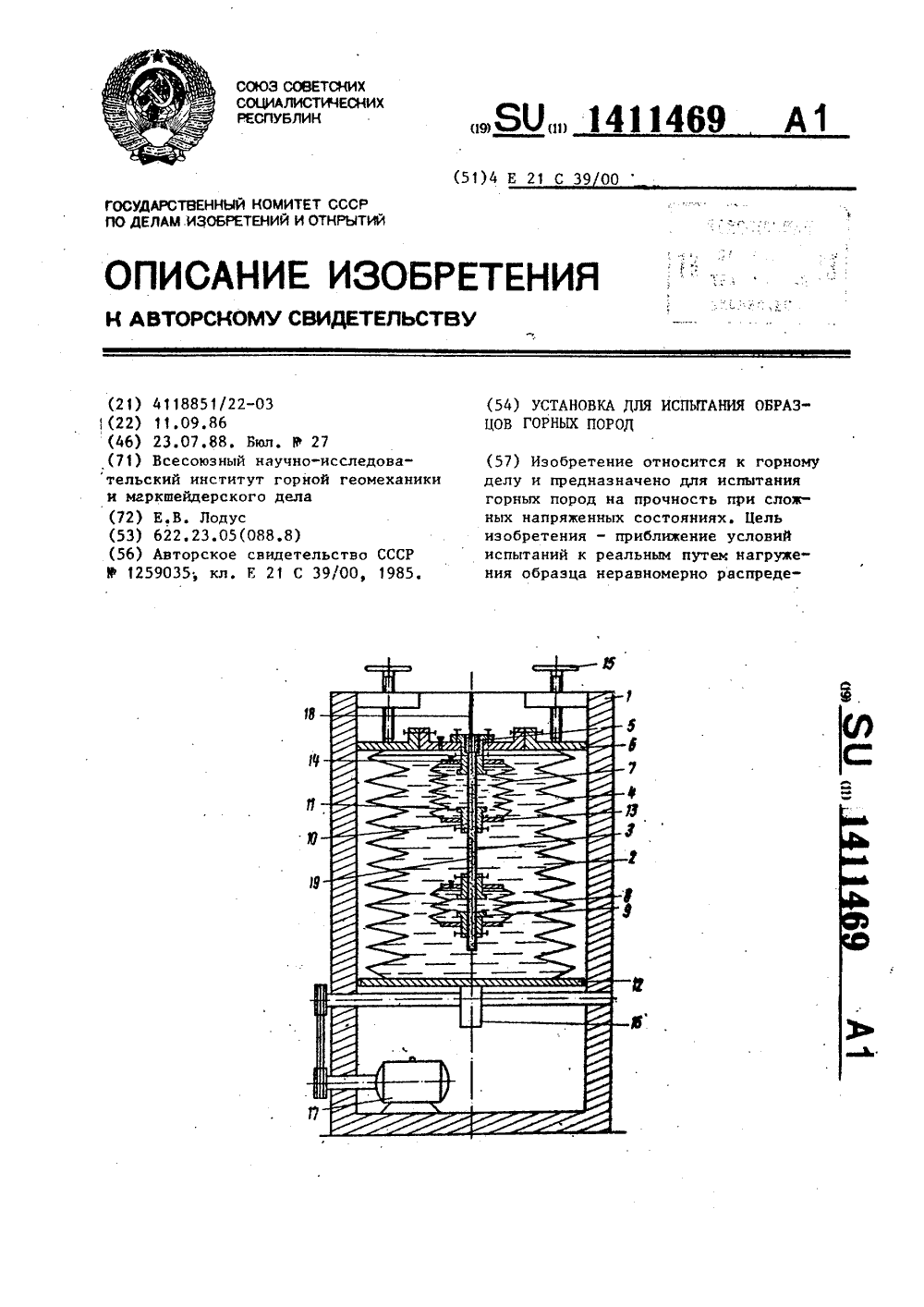

Метки: горных, испытания, образцов, пород

...образом.Вращением винтов 15 деформируют сильфон 4 камеры 2 и создают в ней гидростатическое давление жидкости. Под действием этого давления происходит обжатие образца 3 и деформирование дополнительных снльфонов 7 и 8, которые сжимаются в осевом направлении а их торцы 13 взаимодействуют с буртами 11 захватов 9 и стремятся переместить их попарно один навстречу другому, В результате на участках образца 3, перекрываемых дополнительными сильфонами 7 и 8, возникают дополнительные осевые нагрузки,накладывающиеся на осевую нагрузку, созданную давлением жидкости1 469 51015 20 Тираж 459 Подписное ВНИИПИ Заказ 3635/31 Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 3 14на открытый торец образца 3. Одновременно деформация сильфонов 7 и...

Номер патента: 1411470

Опубликовано: 23.07.1988

Авторы: Айнбиндер, Липчанский, Посник, Цыкин

МПК: E21C 39/00

Метки: горных, деформации, массива, модуля, пород

...горных пород и может быть ис" польэовано для обоснованного выбора параметров горных конструкций при ведении подземных работ в скальных массивах.Цель изобретения - повышение точности определения модуля деформации.На фиг. 1 показана одиночная выработка с установленными в ней станциями контурньас реперов для измерения расстояний, поперечное сечение; на фиг. 2 - разрез А-А на фиг. 1.НЫ фиг. 1 и 2 приняты обозначения:6,Ь , бз - главные напряженияисходного поля напряжений;СВ - ось выработки;1-3 - контурные реперы,установленные сразуза забоем выработки.Контурный репер 4(не показан) расположен симметричнореперу 3 относитель-.,но оси выработки инаходится передплоскостью разреза;5"7 - контурные реперы вместах приостановления...

Номер патента: 1411471

Опубликовано: 23.07.1988

Авторы: Дробаденко, Корсунский, Луконина, Морозов, Несвитайло, Рачковский

МПК: E21C 41/00

Метки: месторождений, разработки, россыпных

...заходку разрабатывают в 40 том же порядке при челноковом перемещении экскаватора-драглайна 1 вдоль фронта горных работ, а полезное ископаемое из заходки 7 послойно отсыпают в тот же временный навал 6. Раз.работку навала 6 промышленных песков ведут с помощью роторного экскаватора 8. Полезное ископаемое разгружают на конвейер 9 и транспортируют на обогащение. Снятие плодородного слоя осуществляют с помощью экскаватора мехлопата с погрузкой в автотранспорт или с помощью самоходного оборудования.Почвенный слой сразу после снятия доставляют на подготовленные к восстановлению площади непосредственно за конвейерной линией, разгружают и разравнивают бульдозерами (грейдерами и т.п.).Формула изобретения Способ разработки россыпных...

Номер патента: 1411474

Опубликовано: 23.07.1988

Авторы: Козлов, Смирнов, Тарасов, Фонберштейн, Черней

МПК: E21C 45/00

Метки: гидроагрегат, скважинный

...клапан 7. При наличии относительно небольшого кольцевого зазора 10 напротив входного отверстия насадки 3 снижается турбулентность потока, подходящего к входному отверстию. При размыве пород вращают гидро- агрегат с постепенным его подъемом и образованием выемочной камеры, при этом мелкие фракции засасываются обратными потоками в скважину и транспортируются по методу прямой промывки, а крупные фракции магазинируютВ ряде случаев, например при малых минимальных диаметрах насадок 3, целесообразно кольцевой зазор 10 выполнять с постоянной шириной не менее минимального диаметра насадки 3, так как в определенных условиях, например при малом расстоянии насадок от всаса, возможно попадание части породы в насадки 3. В этом случае, если...

Номер патента: 1411475

Опубликовано: 23.07.1988

Авторы: Лурий, Фрянов, Чебышев, Шишкарев

МПК: E21C 25/60, E21C 45/00

Метки: гидротранспорта, приготовления, пульпы

...с электроприводом. подобна электрогццромеханической и может состоять из блока 30 сравнения (фиг.4) усилителя 31, линии 32 задержки, блока 33 разделения сигнала на сигналы положительной и отрицательной полярности, блоков 34 и 35 включения электродвигателя задвижки на открытие и закрытие и блока 36 обратной связи по напряжению, выполненного, например, в виде переменного резистора, рукоятка которого соединена с зубчатым колесом, которое входит в зацепление с зубчатым колесом выходного вала редуктора электродвигателя задвижки.Приготовление пульпы с заданной консистенцией осуществляют следующим образом.При включении угольного комбайна, лавного конвейера, перегружателя. 1 вместе с его электродвигателем начинает вращаться датчик частоты...

Номер патента: 1411476

Опубликовано: 23.07.1988

Авторы: Ишукин, Козлов, Смирнов, Фонберштейн

МПК: E21C 45/00

Метки: горизонте, каналов, продуктивном, радиальных, формирования

...по напорному рукаву к гидромонитору Ь под давлением подают газожидкостную смесь и осуществляют размыв пород пласта 1 с одновременным отклонением гидромонитора и его вводом в пласт 1. При размыве пород газожидкостной струей размытая порода отводится по методу прямой промывки на поверх" ность, и при этом в пласте 1 формируется радиальный канал 8. Из-за монолитной горизонтальной дискообразной структуры гидромонитор 6 не может отклоняться в подстилающие породы, так как перемещается вдоль верхней поверхности затвердевшего материала 5 в радиальном направлении. В. силу достаточного радиуса горизонтального гидровруба 4 каналу 8 и гидромонитору 6 придается заданная вертикальная направленность в пределах пласта 1 на значительное расстояние от...

Номер патента: 1411477

Опубликовано: 23.07.1988

Авторы: Абдуллаев, Айзенберг, Ковалев, Оруджев, Расул-Заде, Строевой

МПК: E21C 47/10

Метки: камнерезная

...в напорной линии 22 двигателя 5 вращения возрастает, клапан 36 открывается и распределители 13, 25 и 30 переключаются в свои правые позиции. При этом масло от распределителя 30 попадает в поршневую полость гидроцилиндра 27 через обратный клапан 32. Шток гидроцилиндра 27 начинает выцвигаться, закрывая дроссель 26 и уменьшая скорость вращения двигателя 6. Одновременно подвод масла от насоса 9 к двигателю 6 начинает проходить через распределитель 18 пульсатора 16, полость 21 управления которого соединяется через распределитель 25 с напорной линией 22 двигателя 5.Масло к двигателю 6 начинает пода 1411477Ьаться в пульсирующем режиме через 1 ульсатор 16.На участке повышенной твердости амня лульсатор 16 работает следуюм образом, Через...

Номер патента: 1411478

Опубликовано: 23.07.1988

Авторы: Белорусов, Фролов

МПК: E21C 47/10

Метки: камнерезная

...к забою. Включаются приводы 4 вращения фрез торцефрезерных лопаток 3, включается привод радиальных колебаний торцефрезерных лопаток 3 одна навстречу другой и от себя. Такие колебания торцефрезерных лопаток вокруг своих осей 5 осуществляются штангамипри движении полэуна 8 кривошипно- шатунного механизма 6. Затем включается механизм штыковой подачи режущей головки 2Торцы фреэ врезаются в камень, а эа счет радиальных колебаний торцефреэерных лопаток 3 " одна навстречу другой и от себя, устраняю" щих раскачивание и потерю устойчивости машины, боковые поверхности фреэ выпиливают камень, находящийся между фрезами, при этом отходы камнепиления отсасываются через каналы торцефреэерных лопаток 3. По окончании реза механизм штыковой...

Номер патента: 1411479

Опубликовано: 23.07.1988

Авторы: Булеков, Усова

МПК: E21C 47/10

Метки: камнедобывающей, орган, рабочий

...и может быть использовано при добыче блоков из природного камня.Цель изобретения - повышение срока службы рабочего органа.На фиг. 1 показан рабочий орган, общий вид; на фиг. 2 - разрез А-А на фиг. 1. 1 ОРабочий орган состоит из режущих втулок 1 с алмазной пастой, насаженных на несущий канат 2, охватывающих его и чередующихся между собой резиновых 3 и пористых 4 колец. 15Рабочий орган работает следующим образом. На несущий канат 2 насаживают втулку 1, затем одно за другим парис О тые 4 и резиновые 3 кольца. Готово одно звено, после чего цикл повторяется. Режущий орган готов к работе, 1 1.Рабочий орган камнедобывающейма-, шины, включающий бесконечный несущий канат, установленные на нем режущие втулки с алмазной пастой и резиновые...

Номер патента: 1411480

Опубликовано: 23.07.1988

Авторы: Балан, Грицай, Заневчик, Максименко, Спиваков

МПК: E21C 47/10

Метки: блоков, камня, стенового, съема

...фиксирует полэун 5 относительнорамы 1. 1Таким образом, за один ход штока цилиндра к забою производятся поворот кассеты в вертикальное положение и ввод ее в массив, а из массива - перемещение их от забоя и поворот в горизонтальное положение,Формула изобретения Устройство для съема блоков стенового камня, включающее раму, силовой цилиндр ползун, поворотную кассету, рычаги поворотной кассеты, одни из которых шарнирно соединены с ползуном, а другие - с силовым цилиндром, о тл и ч а ю щ е е с я тем, что, с целью повьппения производытельности, рама снабжена неподвижными упорами,1411480Изобретение относится к горнойпромышленности и может быть использовано при добыче стеновых блоковс помощью камнереэных машин.5Цель изобретения - повышение...

Номер патента: 1411481

Опубликовано: 23.07.1988

Авторы: Буданов, Дробот, Прокопенко

МПК: B28D 1/04, E21C 47/10

Метки: алмазная, дисковая, пила

...валу и цилиндрическими пазами 3 алмазных сегментов 4 и пружины 5.Пила работает следующим образом. 2 ОВращающаяся дисковая алмазная пила, в которой алмазные сегменты 4, отжаты пружинами 5 (фиг. 3), подается на разрушаемый материал. Контакт пилы с материалом происходит частью сегмен 25 та, которой и осуществляет резание массива.Как только происходит заштыбовка сегмента, увеличиваются значения сил - нормальной Р и тенгенциальной Р3 О приложенных к сегменту, Пружина рассчитана таким образом, что при эаштыбовке сегмента сила Р начнет перемещать последний, преодолевая силу упругости пружины, т.е, сжимая ее,Таким образом, заштыбованный участок сегмента выйдет из зоны резания, а новый участок сегмента войдет в контакт с массивом (фиг. 4) и...

Номер патента: 1411482

Опубликовано: 23.07.1988

Авторы: Кирсанов, Кузнецов, Левин, Сорокин

МПК: E21C 49/00

Метки: залежей, пнистости, слоя, торфяных, эксплуатационного

...торфяную залежь, опираясь на каток 5 через ось 9, прицепную раму 6 и элемент 8. Закрепленный на неподвижной оси 9 катка датчик 12 пройденного пути, взаимодействуя с закрепленным на катке 5 элементом 13, фиксирует пройденньй путь, При встрече с древесным включением дисковьй нож 1 наезжает на него, при этом каток 5 продолжает перекатываться по поверхности залежи, а ось 2 дискового ножа 1 поднимается и через тягу 11 включает в действие установленный на прицепной раме 6 датчик 10 фиксации древесных включений. После переезда через древесное включение дисковьй нож 1 автоматически вновь заглубляется в залежь и его ась 2 ложится на элемент 8Цикл повторяется при наезде ;на каждое последующее древесное включение. При движении по неровностям...

Номер патента: 1411486

Опубликовано: 23.07.1988

Авторы: Барановский, Левин

МПК: E21C 27/22, E21D 9/11

Метки: комбайн, проходческий

...кл, Е 21 Э 9/10, 1980.(57).Изобретение относится к горнпромышленности, повышает надежноси облегчает монтажные работы. Дляэтого корпус распорного устр-ва вполнен в виде разрезной балки, По ледняя выполнена иэ двух частей исвязана с корпусом посредством сферических шарниров и тяг. На каждой изчастей разрезной балки закрепленыполувалы 11, установленные напротивдруг друга, между которыми расположена центральная стяжка 12 с цилиндрическими проточками 13. Она соединяет конические втулки 10, установленные с торцовой поверхности полувалов 11. Конические втулки 10 расположены с возможностью контакта сполувалами 11. При выполнении рабочего хода испспнительные органы, основной и бермовые, закрепленные нахоботе, осуществляют разрушениепороды. Хобот...

Номер патента: 1413242

Опубликовано: 30.07.1988

Авторы: Валуконис, Левертов, Любарский, Судиловский

МПК: E21C 37/06

Метки: газодинамический, патрон

...газоемки (до 30010 объемов газа на один объем твердого гиди рата). В связи с этим в замкнутых объемахразвиваются более высокие давления (до 3- 400 - 600 МГ 1 а), чем гидроксы (180 - н 210 МПа). С этим прямо связана их болеевысокая отбойная эффективность. Формула изобретения 1Изобретение относится к горному делу а именно к средствам разрушения горны пород и полезных ископаемых энергией га зов высокого давления.Целью изобретения является повышени эффективности действия патрона, упроще ние и повышение безопасности его эксплуа тации.На чертеже представлен патрон, про дольный разрез.Газодинамический патрон включает пус тотелый корпус 1 с зарядной камерой 2 разрядной головкой 3, с выхлопными отвер стиями, которые отделены друг от друга сре...

Номер патента: 1413243

Опубликовано: 30.07.1988

Авторы: Козырев, Павловский, Рубинраут

МПК: E21C 39/00

Метки: главных, горных, действия, массиве, направлений, напряжений, пород

...з типов анизотропии, обусловленной тонкослоистостью массивов. Если в таком массиве отсутствуют напряжения, то симметрия его ацизотропии, как известно не может быть цижс гексагональной. Это означает, что если взяты два направления, равцоотклонецные на один и тот же угол от элементов сич О метрии (в данном случае это плоскость ца.пластования и перпендикуляр к цей). то скорости упругих волн в этих направлениях будут равны. Если то 51 кослоитый массив попадает в негидростатичс скос напряженное состояние (бх 6 ФЯ ) и гла 1 цые напряжения действуот цод улом к слоистости, то отмеченное выше равенство скоростей исчезнет. Из двух равноотклонеццых направлений одно, которое ближе к оси действия наибольшего напряжения, оудет иметь 50 болыпую, другое...

Номер патента: 1413244

Опубликовано: 30.07.1988

Авторы: Паршкин, Уркин, Шапарь

МПК: E21C 41/00

Метки: доработки, залежей, карьеров, преимущественно, штокообразных

...верхней 8 и нижней 9 горизонтальных площадок примыкания у откоса спирального съезда 2. Верхнюю площадку 8 примыкания сдвигают к зоне 10 окончания спирального съезда 2 на дне карьера, а нижняя площадка 9 примыкает непосредственно к району 5 соединения сьездов 2 и 4.Разработку рудного объема 11 ведут на всю ширину спирального съезда 2, на глубину до уровня горизонтальной площадки 9 с направлением сверху вниз к зоне 1 О окончания съезда 2. Разработку рудного объема 12 ведут на половину ширины спирального съезда 2 с обеспечением одностороннего проезда по нему в этом месте. После этого засыпают выработанное пространство объема 12 отвальными породами и восстанавливают нарушенную половину проезда, Затем со стороны площадки 9 разрабатывают...

Номер патента: 1413245

Опубликовано: 30.07.1988

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: гидродобыче, гидроразмыва, пород, скважинной

...струей, например, при давлении 30 МПа в крепких породах в восходящем порядке проводят верти кальные ради альные засечки 3. Шлам от проведения засечек выносится на поверхность через скважину по методу прямой промывки.Вслед за этим перекрывают устье скважины 1 и увеличивают давление в напорной линии, например, до 50 МПа, т,е, создают давление гидроразрыва массива, При этом в массиве крепких пород образуются трещины 4 вертикальные, радиальные и направленные от засечек 3 (засечки 3 проводят предварительно для направленного раз. вития трещин 4 в массиве пород). После этого сбрасывают давление в выемочной камере до гидростатического, и образованные ранее трещины 4 смыкаются, однако нарушенность массива по плоскостям развития...

Номер патента: 1414728

Опубликовано: 07.08.1988

Авторы: Бурьян, Пикалова, Попов

МПК: B65G 3/00, E02D 17/18, E21C 41/00 ...

Метки: складирования, сыпучего

...яруса штабеля и установлена под углом, равным углу естественного откоса В сыпучего материала. второго яруса; отвальной консоли 3, которую выполняют с возможностью изменения вертикального угла наклона а; опоры, причем нижняя опора устройства расположена на площадке между ярусами, а верхняя - на верхней площадке верхнего яруса штабеля,Пример. На плоской складской поверхности формируют двухъярусный штабель с площадкой между ярусами с одной стороны. На кровле штабеля устанавливают экскаватор типа драглайн и отрабатывают штабель заходками шириной А, с другой стороны -- на всю высоту штабеля Н Отработанный сыпучий материал смешанных фракций перемещают в приемный бункер разделяющего устройства С. После разделения сыпучего материала...

Номер патента: 1416683

Опубликовано: 15.08.1988

Авторы: Горшков, Гюбнер, Киселев, Кретов

МПК: E21C 27/46, E21C 37/00

Метки: гидравлическая, горной, ударная

...камера 30 изолирована от напорной магистрали 13 и соединена через дроссельный канал 31 с камерой 17 рабочего хода, а под действием нагрузки (нижнее устройство на фиг. 2) инструмент смещен в крайнее правое положение, а поршень-боек находится в рабочем положении, при котором камера 16 холостого хода, сообщенная напорной магистралью13, сообщена с тормозной камерой 30. При подаче жидкости под давлением в напорные магистрали поршень-боекФ верхнего ударного устройство остается в левом положении, а поршень-боек нижнего ударного устройства под действием поступающей в камеру 16 холостого хода жидкости перемещается вправо, вытесняя жидкость из камеры 17 рабочего хода в сливную магистраль и перемещая золотник 10, находящийся в правом положении. В...

Номер патента: 1416684

Опубликовано: 15.08.1988

Авторы: Орехов, Слемзин, Яшин

МПК: E21C 25/06

Метки: горной, исполнительный, орган

...забойного конвейера. 2 ил..1416684 ВНИИПИ Заказ 4045/31 Тираж 459 Подписно оизв-полигр. пр-тие, г. Ужгород, ул. Проектная,Изобретение относится к горной промышленности и предназначено для отбойки угля от массива.Целью изобретения является расширение технологических возможностей5 путем обеспечения погрузки угля на забойный конвейер.На фиг.1 схематично изображен пред- предлагаемый исполнительный орган со стороны погрузочных лопастей; на фиг.2 - разрез А-А на фиг,1.Исполнительный орган состоит иэ диска 1, на котором установлены резцы 2 и 3, ударников 4, погрузочных ло" пастей 5 с поверхностями 6 и 7, ступицы 8. Погрузочные лопасти выполнены серповидными и с переменной высотой относительно поверхности диска, причем каждая. лопасть имеет...
