E21C — Эксплуатация шахт и карьеров

Номер патента: 1004637

Опубликовано: 15.03.1983

Авторы: Киковка, Кульбида, Четверик

МПК: E21C 41/00

Метки: вскрытия, горизонтов, карьера, рабочих

...горизонтом, расширяют в сторону ниже лежащего концентрационного горизонта на величину, равную шагу переноса концентрационного горизонта в гори".эонтальной плоскости, а раэреэные траншеи нижележащей группы уступов О проводят со смещением на шаг переноса в последовательности подготовки каждого нижележащего концентрационного горизонта.На фиг. 1 показано расположение 15 внутрикарьерных перегрузочных пунктов на концентрационных горизонтах, в плане; на фиг. 2 - расширение разрезной траншеи нижнего горизонта из группы уступов обслуживаемых верхним 20 концентрационным горизонтом, на фиг. 3 - смещение разрезных траншей по нижележащей группе горизонтов и их проведение над подготавливаемым концентрационным горизонтом. 25Способ заключается в...

Номер патента: 1004642

Опубликовано: 15.03.1983

Авторы: Андреев, Гетман, Манько, Фетислямов

МПК: E21C 47/10

Метки: доставки, камня, поддон, стенового

...или решетчатыми), поворотные рамки 3, закрепленные на шарнирах 4. Поворотная рамка о 3 выполнена из горизонтального стержня 5и грузовых петель 6, установленных на соединительных стержнях 7, Соединительные стержни выполнены или в ниде линейного стержня 7, или линейного стержня с допол 1004642нительными стержнями 8 и 9. Стержни 7, 8 и 9 образуют многоугольник, или, как частный случай, треугольник.Основание 1 по периметру установленного ряда камней имеет основной и дополнительный ограничитель перемещения камня 10. Шарниры поворотной рамки 4 расположены на одной оси вращения 11. Грузовые петли 6 установлены на соединительных стержнях 7, таким образом, чтобы в загруженном состоянии они находились ниже верхнего уровня пакета. Количество...

Номер патента: 1004651

Опубликовано: 15.03.1983

Авторы: Грицко, Павлюшин, Посохов, Фролов

МПК: E21C 25/60, E21D 19/00, E21D 23/00 ...

Метки: крепь, механизированная

...желоба 5, в котором установлен гидро- монитор 6. Линейная 1 секция включает опорные элементы в виде основания 7 и перекрытия 8 и гидростойки 9 для распора между почвой и кровлей пласта. В передней части линейной 1 секции установлен поддерживающий забой элемент в виде дугообразного верхняка 10, состоящего из двух телескопически соединенных между собой полос из рессорной стали. Одна из полос имеет шарнирное соединение с основанием 7, а другая - с перекрытием 8. Ось шарнирного соединения перпендикулярна плоскости пласта. В качестве средств поворота дугообразного верхняка 10 в плоскости пласта и его внедрения в забой служат, например, гидроцилиндры 11, штоки которых закреплены на соответствующих полосах дугообразного верхняка, а цилиндры -...

Номер патента: 1004656

Опубликовано: 15.03.1983

Авторы: Любимов, Подольский

МПК: E21C 35/14, E21D 23/04, E21D 23/08 ...

Метки: гидропередвижчик, конвейера

...установленный между переходником и штоком гидроцилиндра предохранительный элемент и соединенный с переходником и конвейером осями кронштейн, переходник имеет ловитель штока в виде вилки с перемычкой со стороны почвы, а кронштейн имеет ограничители поворота, установленные с возможностью взаимодействия с конвейером после разрушения предохранительного элемента, при этом шток расположен внутри ловителя.На фиг. 1 и 2 изображен гидропередвижчик с целым предохранительным элементом, общий вид; на фиг. 3 и 4 - после разрушения предохранительного элемента вертикальной поперечной силой Р или горизонтальной поперечной силой Р,.Гидропередвижчик конвейера состоит из гидроцилиндра 1, предохранительного эле мента 2, установленного между...

Номер патента: 1005667

Опубликовано: 15.03.1983

Автор: Эрик

МПК: E21C 45/00

Метки: гранул, жидкости, образования, твердых, шлама

...перегородок, С распределителем 9 соединяется трубопровод 11, подающий питающую жидкость..Для обеспечения свободного течения обра- д эованного в резервуаре шлама выходное отверстие 12 простирается от средней части торцо. вой стенки 5 до смежной с ней части днища 6 резервуара, Ширина отверстия 12 такова, что между боковыми краями отверстия и соседними боковыми стенками 2 и 3 имеются промежутки, т. е. ширина отверстия 12 равна ширине соответствующего конца центральной нижней части днища резервуара, Перегородка 13, направленная от одного бокового края отверстия 12 к соответствующей боковой стороне 3, от-деляет его от торцовой стенки 5, аналогичная перегородка 14 отходит от противоположной стороны отверстия к боковой стенке 2 в точке,...

Номер патента: 1006745

Опубликовано: 23.03.1983

Авторы: Жидков, Лебедев, Охрямкин, Рачинский, Чистяков

МПК: E21B 1/12, E21C 37/00

Метки: бурения, нисходящих, ряда, шпуров

...ряда нисходящих шпуров, содержащем направляющую горизонтальную раму, соединенную с двумя поперечными элементами, несущими на концах заглубляемые в шпуры опоры, и смонтированный с нозмож.ностью установочного перемещения на раме подающий механизм с бурильной машиной и штангой, поперечные элементы размещены с одной стороны направляющей рамы, а штанга бурильной машины и опоры поперечных элементов расположены на одной оси, параллельной направляющей раме. Первоначально пробуривают днаустановочных шпура 14, н которых за 35 крепляют расклининающие элементы 13опор 9 с целью фиксированного крепле.ния устройства. Включают в работу подающий механизм 4 и бурильную машину5, осуществляя бурение первого шпура 40 7 на нсю глубину, после чего...

Номер патента: 1006747

Опубликовано: 23.03.1983

Авторы: Бондаренко, Левин

МПК: E21C 27/24

Метки: комбайн, проходческий

...комбайн включает кор" пус 1, роторный исполнительный орган 2, снабженный породоразрушающим инструментом 3, ограждающий щит 4, отделяющий исполнительный орган 2 от остальной части подготовительной выработки. Ограждающий щит 4 60 на внутренней поверхности 5 имеет опорную цилиндрическую обечайку б, вокруг которой вращаются укрепленные на исполнительном органе 2 погрузочные ковши 7 для выгрузки от битой породы иэ защитового пространства через отверстие 8 на конвейер9. Погрузочные ковши 7 имеют заднюю10 и боковые 11 и 12 стенки. Погруэочные ковши 7 не имеют дна. Дномпогрузочных ковшей служит опорная цилиндрическая обечайка б, Для подачи воды в эащитовое пространство служатводяные форсунки 13, .установленныена огораживающем щите. Особенностью...

Номер патента: 1006748

Опубликовано: 23.03.1983

Авторы: Иверовский, Левин, Соломахин

МПК: E21C 27/24

Метки: комбайн, проходческий

...вал 13, на концекоторого закреплен исполнительныйорган 14, снабженный коншами 15. Хобот 12 и распорная часть 6 комбайна15 соединены между собой с возможностью относительного перемецения ндольи. продольной оси выработки на шаг подачи исполнительного органа. Отгораживающий шит 8 соединен с распорнойчастью 6 при помощи цилиндров 16подачи. Отгораживающий щит 8 снабжен распорными гидроцилиндрами 17.Распорное устройство 6 снабженораспорными гидроцилиндрами 18.Проходческий комбайн работает следующим образом,Во время рабочего цикла (фиг. 1)распорное устройство 6 расперто нстенки выработкипри помощи распорных гидроцилиндров 18. Распорныегидроцилиндры 17 отгораживающегошита 8 втянуты и не контактируютсо стенками выработки....

Номер патента: 1006749

Опубликовано: 23.03.1983

Авторы: Иванов, Корсаков

МПК: E21C 37/02

Метки: горных, пород, разрушения

...изобретения является снижение затрат на разрушение породза счет использования единого привода для бурения шпуров и разрушения пород,Для достижения укаэанной целив устройстве, включающем направляющую раму, податчик, установленнуюна раме бурильную машину с .буровойштангой и коронкой, соосные буровойштанге клин и распорные щеки, механизм переключения режимов работыустройства, буровая штанга выполненразъемной и.клин расположен в разьеме штанги, причем клиновое теловходит в осевое отверстие части штаги с буровой коронкой, головка клинсоединена с приводной частью штанги а возможностью осевого вращениядруг относительно друга, а распорныещеки расположены, в продольных сквоэ ныхпроточках на части штанги с коронкойпри этом механизм...

Номер патента: 1006750

Опубликовано: 23.03.1983

Автор: Кудряшов

МПК: E21C 39/00

Метки: каменной, одноосное, прогнозирования, прочности, сжатие, соли

...зависимости между пределом прочностикаменной соли на одноосное сжатие и содержанием в ней этих компоыентов и, используя данные о химическом составе каменной соли в местах,недоступных для отбора монолитов, определяют предел прочности в этих местах по номограмме. 50Способ осуществляют следующим образом,Серию образцов соли испытывают наодноосное сжатие по ГОСТУ 211153; 2-75и определяют их пределы прочности наодноосное сжатие, Затем с помощью химического анализа в оставшемся послеразрушения образцов материале определяют содержание сульфата кальция инерастворимого в воде остатка,По полученным данным строят полекорреляции: сульфат кальция - нерастворимый в воде остаток, каждой точкекоторого соответствует значение предела прочности каменной...

Номер патента: 1008444

Опубликовано: 30.03.1983

Автор: Воротеляк

МПК: E21C 37/00

Метки: месторождений, разработки

...массива, затем часть каждой камеры заполняют взрывчатым веществом, изолируют камеры гидро- упорными перемычками, заполняют оставшееся пространство камер жидкостью и производят взрывание заря дов. Разработка месторождения с помо щью предлагаемого способа позволяет осуществлять одновременную отбойку от массива крупных объемОвгорных пород, не вызывая при этомбольшого сейсмического и звукового 60 эффекта, т.е, .ограничивает вредноевоздействие горных работ на окружакщую среду, что осббенно важно приэксплуатации карьеров в заповедныхи курортных зонах, где имеются65 серьезные ограничения на ведение При осуществлении способа для обрушения подлежащей разработке части массива проходят серию отрезных камер, которые отрабатывают системами,...

Номер патента: 1008445

Опубликовано: 30.03.1983

Авторы: Вигдорчик, Шварцман, Шкуратник, Ямщиков

МПК: E21C 39/00

Метки: выработок, горных, кровле, расслоений

...Г 2 ).Однако известный способ не обеспечивает требуемой точности контроля, так как уровень и время прихода отраженного сигнала существенно зависят от качества контактаэлектроакустических преобразователейс шероховатой поверхностью кровли,физико-механических свойств породкровли (их анизотропии, напряженного состояния, пористости, влажности, частотно-зависимого коэффициента затухания упругих колебанийи др.), априорная информация о которых, как правило, отсутствует илиограничена. Кроме .того, отраженныйот расслоения акустический сигналзначительно маскируется помехами,обусловленными отражениями от различных структурных неоднородностейпород кровли.Цель изобретения - повышение. точности контроля расслоений за счетобеспечения однородности...

Номер патента: 1008446

Опубликовано: 30.03.1983

Авторы: Селезнев, Топорков

МПК: E21C 39/00

Метки: горных, деформаций, пород, скважинах

...11В качестве подающего 8 и отводящего 9воздуховодов можно использовать одну резиновую трубку, для чего в верхней части устройства необходимо разместить дистанционный электропневмопереключатель типа В 74-21, кроме того, в качестве одного иэ воздуховодов можно испольэовать обсадную трубу скважины, для чего она должна быть предварительно герметизирована.Датчики 3 деформаций чистого изгиба размещены на внешней стороне секции труб .1 а .Датчики 4 продольных деформаций размещены на прижимных планках 12, связанных с помощью шарниров 13 с радиальными фиксаторами 10. Планка 12 снабжена шипами 14.Устройство работает следующим образом.С помощью болтов 15 и фланцев 16 иэ набора секций труб 1 а, черецующихся с блоками пневмоцилиндров 5, собирают...

Номер патента: 1008447

Опубликовано: 30.03.1983

Авторы: Базарный, Демарецкий, Кучма, Михайлов

МПК: E21C 41/00

Метки: ископаемых, месторождений, отвалообразования, полезных, разработке

...незначительной высоты отвального яруса, что отрицательно сказывается на экономике отвалообразования при засыпке глубоких отработанных карьеров в зоне обрушения.Цель изобретения - повышение эффективности отвалообраэования путем . увеличения высоты нижнего подуступа отвального яруса.Поставленная цель достигается тем, что согласно способу отвалообраэования мобильным оборудованием, включающему доставку вскрышных пород железнодорожным транспортом и размещение их на приемной площадке, пе ремещение породы мобильным оборудованием в промежуточный штабель, отсыпку нижнего подуступа отвального яруса на ширину отвальной заходки, а затем отсыпку верхнего подуступа 50 с последующей переукладкой рельсовых путей, нижний подуступ формируют путем...

Номер патента: 1008448

Опубликовано: 30.03.1983

Автор: Брехов

МПК: E21C 41/00

Метки: карьера, реконструкции

...к торцу карьерав стационарную приемную траншею идалее транспортерами в отвал черезподземную выработку 1.2.Однако для доступа транспорта сотрабатываемых горизонтов в стационарную приемную траншею в торцекарьера необходимо разместить съездпо одному или обоим бортам карьера,что требует дополнительной выемкивскрышных пород,При отработке каждого горизонта 45требуется перекладка железнодорожных наклонных путей, что увеличивает перепробег поездов в отработаннОМнаправлении от приемной траншеи иприводит к удорожанию работ по рекон струкции.Необходимо применение скользящихсъездов, которые потребуют разделение рабочих уступов съездами на двечасти, увеличение буронзрывных и 55путеперекладочных работ, ухудшениЮусловий труда и техники...

Номер патента: 1008453

Опубликовано: 30.03.1983

Авторы: Клубничкин, Ламбров, Майминд, Павлов, Рогач, Самойлов, Федоров

МПК: E21C 47/04

Метки: отвалообразователь

...вертикальной плоскости с возможностью враще-50ния и связаны между собой в центральнойчасти дополнительной укосиной10.Ферма, укосины 2 и 10 выполнены,по меньшей мере, из двух продольныхтруб 11, поперечных 12 и диагональных 13 стяжек, на ферме 1 смонтировано защитнОе, приспособление, выполненное в виде полуцилиндрическогоангара 14.Монтаж отвалообраэователя осуществ"ляется следующим образом.При монтаже опора 5 закрепляетсяна бетонной .площадке 15 у выхода гор"ной,выработки 16, в данном случаештольни, накосогор 17,.а опора б.закрепляется на,бетонной.площадкЪ 165 на откосе косогора 17, Маневровые лебедки 9 устанавливаются на бетонных площадках 19 откоса косогора 17, Укосина.2 с целью предотвращения засыпки ее,горной массой во время...

Номер патента: 1008454

Опубликовано: 30.03.1983

Авторы: Куприянов, Никитин

МПК: E21C 49/00

Метки: ворошилки, рабочий, элемент

...пропуски в ворошимом 15слое Фрезерного торФа.Цель изобретения - повышение про-изводительности.Указанная цель достигается тем,что в рабочем элементе ворошилки, дшарнир соединения рабочего элементас тягой расположен на одинаковом расстоянии от концов лопасти, при этом/свободный конец тяги подпружинен.На Фиг.1 изображен рабочий элемент ворошилки, вид сбоку на Фиг 2 -то же, в плане 1 на фиг.3 - сечениеА-А на фиг. 1.Рабочий элемент ворошилки состоитиз тяги 1, лопасти 2 и шарнира 3,соединяющего лопасть с тягой. Нижняячасть тяги 1 и прикрепленная к нейсбоку щека 4 служат направляющимиплоскостями для проушины;5, располо-,женной на выпуклой стороне лопасти 2, Поворот лопасти 2 вокруг шарнира 3 ограничивается изгибом щеки 4, в который при...

Номер патента: 741611

Опубликовано: 07.04.1983

Авторы: Гольцова, Юткин

МПК: E21C 37/12

Метки: взрывающегося, взрывом, горных, монолитных, объектов, пород, преимущественно, разрушения, теплового, тепловым, токопроводящего, электрическим, элемента

...образованном в разрушаемом объекте, заполняют углубление увлажненным сыпучим диэлектрическим материалом так, что он ок ружает токопроводящий элемент, и пропускают через этот элемент импульс электрического тока 2(. В этом способе заполняющий углуб ление диэлектрический сыпучий мате-риал, например песок, увлажняется обычной водой, в результате чего образующиеся при взрыве куски оказываюсяпримыкающими друг к другу и для 50 своего разъединения требуют дополнительной работы.Цель изобретения - сообщение метательных свойств взрыву. 3. Способ по пп. 1 и 2, о т л и ч а ю щ и й с я тем, что увлажнение диэлектрического материала осуществляют непосредственно в углублении. 2Согласно изобретению эта цель достигается,тем, что сыпучий...

Номер патента: 1010265

Опубликовано: 07.04.1983

Авторы: Донсков, Жаров, Младенцев, Сорожкин

МПК: E21C 35/18

Метки: горной, орган, режущий

...принудительного поворота резца.Поставленная цель достигается тем, что в режущем органе горной машины, включающем корпус, на котором закреплен кронштейн иэ двух стоек, одна из которых выполнена в виде направляющей для размещения в ней с возможностью свободного поворота державки резца с выступом, а вторая стойка - 40 в виде упора под упругий элемент, взаимодействующий с хвостовиком державки резца, режущий орган снабжен двумя парами зубчатых полумуфт с односторонним скосом зубьев, при этом 45 образующие первую пару взаимодействующие полумуфты, расположенные соответственно на выступе державки и одной стороне направляющей кронштейна, а образующие вторую пару полумуфты - 50 соответственно, на противоположной стороне направляющей...

Номер патента: 1010266

Опубликовано: 07.04.1983

Авторы: Букатов, Динкевич, Коган, Петухов, Тумуров

МПК: E21C 35/18

Метки: горных, машин, резец

...соединенным с водоподводящими радиальными каналами, устья которых выходят на поверхность рабочей 20головки 2.Недостатком таких резцов. являетсято, что .в процессе работы не обеспечивается сплошного водяного заслонав зоне резания, что снижает эффективность орошения.Целью изобретенияявляется повышение эффективности орошения.Поставленная цель достигается тем,что в резце для горных машин, включа ющем рабочую головку с твердосплавнойвставкой и державку с внутренним продольным отверстием, соединенным сводоподводящими радиальными каналами, устья которых выходят на поверхность рабочей головки, рабочая головка резца выполнена с кольцевыми канавками, в которых размещены устья каналов,1На фиг. 1 показан резец для горных машин, общий вид в...

Номер патента: 1010267

Опубликовано: 07.04.1983

Авторы: Алексеев, Миронюк, Надольный

МПК: E21C 37/14

Метки: горных, пород, разрушения

...штока фланцем, в которомсмонтированы распылители.На фиг. 1 изображено устройство дляразрушения горных пород, на фиг. 2 - конец трубчатого штока с нлунжером,Устройство для разрушения55горных пород включает корпус 1 свыхлопными отверстиями 2, поршень-боек 3, камеру сгорания 4, буферную.камеру 5, топливную систему б, трубчатый шток 7 с радиальными отверстиями 8 и торцевым отверстием 9, установленный в трубчатом штоке топливный трубопровод 10 с распылителями 11,установленными во фланце 12, разделя-ющем радиальные и торцевые отверстияштока, плунжер 13. 65 В корпусе установлено запальноеустройство 14, Поршень-боек имеетканал 15 для подачи сжатого воздуха в буферную камеру, канал 16 дляподачи топливной смеси в камеру сгорания,...

Номер патента: 1010268

Опубликовано: 07.04.1983

Авторы: Барченков, Бородин, Устинов

МПК: E21C 35/24

Метки: забоев, очистных, преимущественно, приемно-дешифрующее, радиоуправления, связи, системы, угольных, шахт

...Последнее находится вовключенном состоянии, его замыкающие контакты замкнуты, размыкающие .разомкнуты чтО является призникОм З 5исправности канала радиоуправления.Прохождение сигнала через схемуЗАПРЕТ 11 в данном случае возможно,так как на ее занрещающей входе, со;единенном ливией 20 с выходом дешифратора 7, соответствующим команде "Стоп аварийный" (отключение электрооборудования участка) сигнал отсутствует. Замкнутый .контакт реле 12контроля канала радиоуправления,подключенный к блоку 14 аварийного 45отключения электрооборудования добычного участка, обеспечивает поддержание фидерного автомата 15 вовключенном состоянии. Замыкаюцийэлемент переключающего контакта 13 50реле 12 контроля канала радиоуправления, включенный в цепь...

Номер патента: 1010269

Опубликовано: 07.04.1983

Авторы: Зборщик, Назимко, Самойлов

МПК: E21C 39/00

Метки: глинистых, горной, минералов, породе, содержания

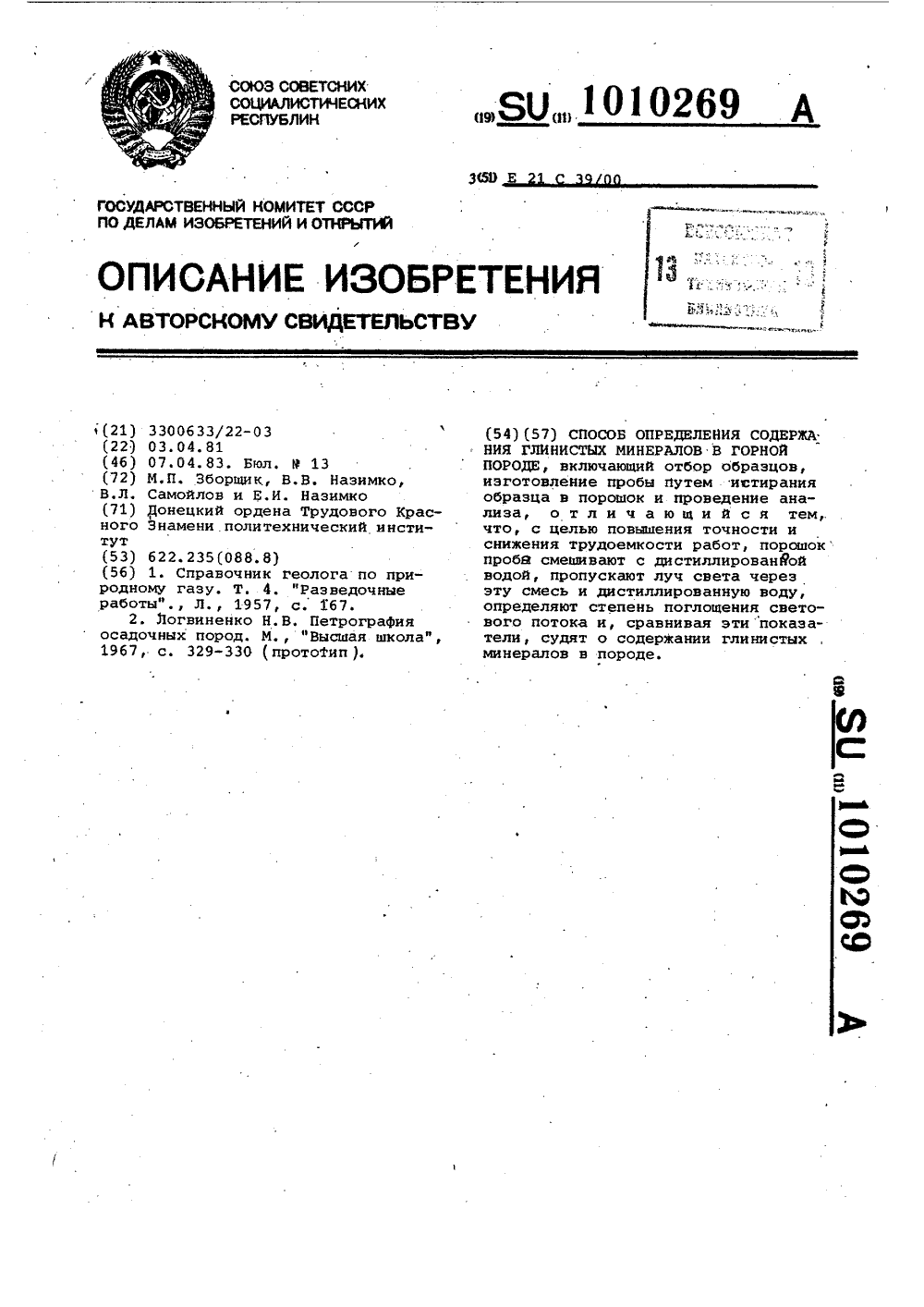

...на неподвижный стол, Спустя 2 мин сосуд просвечивают с помощью оптической системы стоватной лампочки, питаемой стабилизированным переменным напряжением 220 В.Интенсивность светового потока, прошедшего через сосуд, регистрируют по силе тока в селеновом фотоэлементе (15 делений по шкале измерительного прибора).После этого перед оптической системой устанавливают сосуд с чистой дистиллированной водой и измеряют силу тока (2850 делений). Находят логарифм отношения токов, равный Л = 1 п (2850/15) = 4,2. После этого по заранее установленной по контрольным опытам зависимости определяют содержание глинистых минералов25,01 Л6,95-Л)Контрольные опыты проводятся для установления тарировочной зависимости следующим образом.С помощью...

Номер патента: 1010271

Опубликовано: 07.04.1983

Авторы: Грицаенко, Николашин, Руденко

МПК: E21C 39/00

Метки: борта, глубокого, деформаций, карьера, опасных

...2 на нижних горизонтах(фиг. 1) вкрест простирания борта проходят штольню длиной не менее половины предельной высоты борта(0,5 Н), в штольне 3 примерно на равных расстояниях 2 устанавливают на площадке автоматические накло номеры 4. После выведения пузырьков высокоточных уровней в нулевое положение, через интервал вре- . мени, например через 1 месяц, сниают базовые показания наклономеров,относительно которых ведут последующие наблюдения и расчеты.При оформлении предельного контура 2 борта 1 на нижних горизонтах до глубины Н фиг. 2 ) начинают возникать деформации сдвига массива горных пород Ев зоне формирования поверхности скольжения 5 с центром вращения в точке О.Деформацию сдвига борта можно обнаружить и измерить по уходу пузырька...

Номер патента: 1010272

Опубликовано: 07.04.1983

Авторы: Ведяшкин, Магрупов

МПК: E21C 39/00

Метки: выработанного, горных, закладке, моделирования, пород, пространства, сдвижений, стенд

...массива.На фиг. 1 изображен фрагмент предлагаемого стенда; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 тарировочные графики.Стенд содержит отдельные упругие балочки 1 (фиг. 1 и 2),опирающиеся по краям на опорные призмы 2,выполненные с направляющими 3, которые опираются на винты 4. Винты4 крепятся к опорной раме 5 с помощью швеллерной балки 6, имеющей отверстия 7 для направляющих 3.На опорной раме 5 закреплены податливые элементы 8 и втулка 9 свинтом 10 для крепления индикатора 11 часового типа. Стержень .12одним кольцом жестко закреплен набалочке 1, другим упирается в нож ку индикатора 11. Зазор 13 междубалочкой 1 и податливым элементом 8равен в масштабе величине конвергенции до воздействия нагрузки назакладочный массив. Сечение...

Номер патента: 1011860

Опубликовано: 15.04.1983

Авторы: Ефремов, Зильберт, Любощинский, Савицкий, Чучелова

МПК: E21C 39/00

Метки: абразивности, калийных, руд

...1 .Недостатками указанного способаявляются значительные затраты време 15ни и большая трудоемкость проведенияисследований.Известен также способ определенияпоказателя абраэивности горных пород2 , при котором образцы горныхпород дифференцируют по литогеническим типам, составу цемента и структуре, замеряют количество абразивныхзерен и пористость, определяют эмпирический коэффициент абразивной спо 25собности и показатели степени влияЪния факторов на абразивность и находят показатель абразивности по форС 11 "12 С 13д:кхх Хгде А - показатель абразивности;К - эмпирический коэффициент абразивной способности;Х - средний размер зерен, мм;Х - количество абразивных зе 2рен, 4;Х - пористость, 3;О ,с 32,О - показатели степени влиянияФакторов Х...

Номер патента: 1011862

Опубликовано: 15.04.1983

Авторы: Булавцев, Жидков, Каныгин, Рачинский

МПК: E21C 47/10

Метки: водоабразивной, камня, канатной, пилой, подачи, резании, смеси

...водоабразивной смеси.Цель изобретения - обеспечение механизации процесса загрузки абразива и подачи водоабразивной смеси.Указанная цель достигается тем, З 0 цто в устройстве для подачи водоабразивной смеси при резании камня канатной пилой, включающем емкость с нагревателями для воды и смеситель, установленные на платформе в тепло- З 5 изоляционном корпусе, и емкость для абразива, последняя снабжена нагревателями, размещенными в камере, расположенной в нижней части емкости и установлена на передвижной плат форме и шарнирно соединена с тепло- изоляционным корпусом с возможностью поворота посредством канатной лебедки, при этом боковая сторона указан"ной емкости, прилегающая к теплоизо ляционному корпусу, выполнена в виде крышки.Кроме того,....

Номер патента: 1011863

Опубликовано: 15.04.1983

Авторы: Нашкевич, Улитин, Хозяев, Яцевич

МПК: E21C 49/00

Метки: добычи, мелкокускового, торфа

...5 (гиароцилиндр), Шнек пресса 2 выполнен в видедвух отаельных цегалей - полой спирали 6и концентрично расположенного внутри неепоцвижного полого вала 7. Внутри пологовала 7, в свою очерець, на поашипникахскольжения 8 установлен сердечник 9.Участок 10 сердечника 9 по алине формователя 3 выполнен диаметром, равным наружному циаметру полого вада 7. Научастке 10 жестко закреплены ножи 11,Внутренней поверхностью формователя 3,участком 10 сердечника 9 и ножами 11образованы каналы 12, Опии конец сердечника 9 связан с механизмом перемешения 8, а другой установлен в опоре 13.Для принудительной очистки ножей 11и пространства между ними к формовагелю 3 при помощи кронштейна 14 прикреп"лен очиститель в вице аиска 15 с рааиальными сквозными...

Номер патента: 951897

Опубликовано: 23.04.1983

Авторы: Галкин, Колпаков, Кузнецов, Левин, Нилов, Эльберг

МПК: E21C 49/00

Метки: ковров, рулоны, торфо-дерновых, формирования

...и формирования ксвране происходит.Цель изобретения - повышениенадежности формирования ковра в рулоны.а также исключение осевого смещения слоев рулона при его Формирогании,Это достигается тем,что в устройстве для формирования торфодерновыхковров в рулоны по авт св. Р 488927ребристый валик снабжен парными проходными ножами, установленными подуглом к образующей цилиндрической 55поверхности валика, а также тем, чтопроходные ножи в паре установлены подуглом один к другому,На фиг. 1 изображено устройстводля формирования торфодерновых ковров 60в рулонь 1, общий вид, на Фиг, 2ребристый валик, вид А на Фиг. 1.устройство включает нижнюю раму 1,которая передней частью шарнирносоединена с рамой трактора, а задней с помощью специальной лыжи 1,па...

Номер патента: 1013629

Опубликовано: 23.04.1983

Авторы: Абраменков, Клушин, Лысенко

МПК: B25D 9/00, E21C 37/24

Метки: молоток, пневматический

...8 и шариковыми клапанами 9 в них,Применение нескольких одноименных клапанов способствует повышениюнадежности запуска и работы воэдухораспределительного устройства и молотка в целом. Снаружи коробки 7 размещен ограничительный элемент 10,выполненный в виде пружинного разрезного кольца для удержания клапанов 9 от выпадания из гнезд-камер 8и пропуска воздуха в гнездо-камеруиз кольцевой предкамеры 11, котораясообщена с сетью сжатого воздухачерез клапаны в цилиндре 1 и пусковое устройство в рукоятке 3,Клапанная коробка 7 прижата кторцу цилиндра 1 крышкой 12 с управляющей камерой 13. Гнезда-камеры 8 коробки 7 снабжены сквозными выходящими на ее торцы каналами 14 и 15,сообщающими гнезда-камеры соответственно с камерой 5 холостого...
