Номер патента: 1216339

Опубликовано: 07.03.1986

Авторы: Самсонов, Цапурин, Шотин

МПК: E21C 25/10

Метки: исполнительный, орган, шнековый

...из ст которой размещена в полост и соединена с приводным ва корпус шнека выполнен с ра приливом на его торце.1216339 Составитель В. ОрловРедактор Н. Бобкова Техред Ж.Кастелевич Корректор 1 Демчик Заказ 972/36 Тираж 470 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная,Изобретение относится к горной промьшленности и может быть применено, в частности, в горных комбайнах.Цель изобретения - повышение эксплуатационной надежности и упрощение монтажно-демонтажных работ.На чертеже схематически изображен исполнительный орган, общий вид.Шнековый исполнительный орган содержит корпус 1 шнека, приводной вал 2, размещенный в полости...

Номер патента: 1216340

Опубликовано: 07.03.1986

Авторы: Вировец, Ворожцов, Глатман, Заболотный, Кантор, Кацов, Липкович, Свешников, Смекаленков, Чувилин, Эйгелес

МПК: E21C 35/183

Метки: вставка, инструмента, твердосплавная, шарошечного

...кривизны, при этом радиус кривизны Б составляет В=(1-)Й,где Й - диаметр основания цилиндрического корпуса вставки,Наиболее оптимальная величинарадиуса сферических поверхностей,образующих. режущую кромку, равнадиаметру основания вставки. При выполнении сферических поверхностейрадиусом, меньшим диаметра основания, форма головки вставки мало отличается от сферической,При увеличении радиусов этихповерхностей до бесконечности, апрактически выше пяти-семи диаметров основания, вставка имеет клиновидную форму.Оснащение шарошечного инструмента предлагаемыми вставками позволяет увеличить прочность инструмента З 4 П 2за счет увеличения относительных размеров головки вставки при одинаковой величине вылета головки и сохранении характера...

Номер патента: 1216341

Опубликовано: 07.03.1986

Авторы: Лебедев, Подмарков, Фонберштейн, Экомасов

МПК: E21C 37/14

Метки: горных, пород, разрушения

...- повышение надежности устройства эа счет снятияударных нагрузок с элементов корпуса при ударе о грунт фланцами.На Фиг. 1 показано устройство,общий вид, в разрезе; на фиг. 2то же, в момент удара; на фиг, 3сечение А-А на Фиг. 2,Устройство содержит цилиндрический корпус 1, связанный с корпусом ударника 2 посредством размещения Фланца корпуса 3 и Фланца корпуса ударника 4 вместе с амортизирующим элементом 5 и шайбой 6 в кольцевой проточке 7 толстостенной втулки 8, половинки которой стянуты болтами 9, ударник 10, рабочую камеру 11, оборудованную клапанами 12 и 13, и соединенную с внутренней полостью корпуса 1 каналом 14, боек 15, рабочий инструмент 16 и штоковую полость 17 в корпусе ударника 2. 5 10 15 20 25 Устройство работает...

Номер патента: 1216342

Опубликовано: 07.03.1986

Авторы: Леоненко, Павлов

МПК: E21C 37/24

Метки: молота, удара, электромагнитного, энергии

...обмотке обратного хода молота.На фиг. 1 показаны экспериментально определенные зависимости энергии и частоты ударов молота со статической силой тяги 800 Н от величины хода бойка о для различных значений электромагнитной силы обмоткипрямого хода; на фиг, 2 - предлагаемая система регулирования энергииударов.Система содержит тиристорные выпрямители 1 и 2 с блоками 3 и 4 управления, трансформаторы 5 и 6 тока,выпрямители 7 и 8, регуляторы 9 и 10тока, подключенные на входы блоков3 и 4 управления, датчик 11 положения, блок 12 переключения тиристорных выпрямителей, усилитель-формирователь 13, выход которого подключенк входу блока переключения преобразователей, а вход - к датчику нижнего положения.Система работает следующим образом. При нажатии...

Номер патента: 1216343

Опубликовано: 07.03.1986

Авторы: Вознесенский, Гаврилин, Фарбер, Ямщиков

МПК: E21C 39/00

Метки: горных, напряженного, пород, состояния

...количества импульсов акустической эмиссии к изменению температурыВ свою очередь характеризует отношение работ А(А+Лн) при нагружении и Ая ( - А г + А) при разгрузке, что в конечном итоге характеризует соотношение между неупругой и общей деформациями. С точки зрения прогноза опасных состояний представляет интерес первое отношение, имеющее положительное значение (когда происходит нагружение), Возрастание отнопения количества импульсов акусти.еской эмиссииСоответствующему изменению температуры до заданной величиньт, определенной для опасного участка, характеризует Возрастание соотношения между упругой и неупруГой деформаштями.В облает;- Малых напряжений (начальный участок при малых временах ") нарастание импульсов, акустической эмиссии...

Номер патента: 1216344

Опубликовано: 07.03.1986

Авторы: Алексеев, Тодорова

МПК: E21C 39/00, G01N 13/00, G01N 5/04 ...

Метки: влаги, диффузии, коэффициента, материалах, пористых

...образца производят со стороны открытого основания гильзы, затем замеряют реакции опор гильзы после сушки образца, а коэффициент ДиФфузиивлаги определяют по формулеЬгг ьК ь га:1ЬьР +Лад / Составитель Г.ЛлексееваРедактор Н.Бобкова Техред Ж.Кастелевич Корректор Т,Колб Заказ 972/36 Тираж 470 Подписное ВНПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб д, 4/5филиал ИПП "Патент", г. Ужгород, ул, Проектная, 4 1 12Изобретение относится к горной промышленности и может быть использовано для измерений, связанных с процессами тепло- и массообмена в пористых материалах горной и строительной промьпппенности,Цель изобретения - повышение точности путем учета перераспределения поля влагосодержания по...

Номер патента: 1216349

Опубликовано: 07.03.1986

Авторы: Давыдов, Иванов, Козлов, Правдин

МПК: E21C 49/00

Метки: расстила, сбора, торфа, фрезерного

...Формы в сечении с открытым проемом со стороны задней щетки. Передняя стенка желоба расположена от плоскости, проходящей через среднюю линию ао перекрытия ворса щеток на расстоянии где 1 - расстояние между переднейстенкой желоба и плоскостью,проходящей через среднююлинию перекрытия ворса щеток,радиус щеток,Проверка рабочего органа проводилась при различном положении щеток относительно передней стенки желоба на торфах влажностью40-607 Результаты проверки приведены в табл. 2.Из приведенных результатов видно, что максимальная величина коэффициента сбора торфа при независимо от его уборочной влажности, Соблюдение этого условия в сочетании с установкой передней щетки без зазора относительно нижней кромки передней стенки желоба...

Номер патента: 1216350

Опубликовано: 07.03.1986

Авторы: Коханский, Нашкевич, Терентьев, Хозяев, Яцевич

МПК: E21C 49/00

Метки: добычи, мелкокускового, торфа

...параллельно валу 14 отбора мошности. Шнековттй ттресс 5 совместно с цилиндрическим редуктором 8 установлены в подшипниковых опорах 20 и 21, которые жестко прикреплены к рамеДля подъема и опускания фрезь 1 3 служит гидроцилиндр 22, Для принудительной очистки формователя установлен гидроцилиндр 23 (фиг. 2). Длязакрытия щели, прорезаемой фрезой взалежи, установлено устройство 24,выполненное к виде двух расположенных под углом одна к другой лопастей, которое шарнирно присоединенок раме и посредством троса 25 иблока 26 связано с корпусом тднекового пресса 5 (фиг. 1 и 5). При параллельном расположении выходного вала 16, конического редуктора 7 ивходного вала 17 цилиндрического редуктора 8 фиг. 6) валы 16 и 17 соединяются посредством...

Номер патента: 1217521

Опубликовано: 15.03.1986

Авторы: Водолажский, Хомяков, Чернов

МПК: E21C 37/00

Метки: образования, скважин, стенках, щелей

...должна наматываться1 О на валы 2, и наоборотпри сматываниигибкой тяги 10, что соответствуетповороту валов 2 в обратном направлении, гибкая тяга 4 должна наматываться на валы 2. На полом штоке15 13 размещена пружина сжатия 14, которая с одной стороны упирается вторец корпуса 1, с другой поджатанатяжной шайбой 15 и гайкой 16, Пру"жина 14 осуществляет постоянное на 20 тяжение гибких тяг 4 и 10 и, приотсутствиии избыточного давления рабочего тела в системе удерживаетвалы 2 с рабочими органами 3 в ис"ходном положении. Пружина 14 вместе .25 с полым штоком 13 находится внутри стакана 17,имеющего резьбы с обоих концовдля соединения с одной стороны с корпусом 1, с другой стороны - с колонной труб, не пока-зана) посредством которой устройство...

Номер патента: 1218053

Опубликовано: 15.03.1986

Авторы: Абдулзаде, Ибрагимов, Назаров

МПК: E21B 7/14, E21B 7/18, E21C 37/16 ...

Метки: разрушения, сред, твердых, термоабразивного

...в частности к устройствам для термоабразивного разрушения твердых сред, и может быть использовано при очистке поверхности бетонных изделий. Целью изобретения является повышение эффективности термоабразивной обработки путем улучшения качества обжигания абразивного материала в потоке раскаленного газа.На чертеже показано устройство для термоабразивного разрушения твердых сред.Устройство содержит корпус 1 с линиями подвода 2, 3 горючего и окислителя соответственно. Струйный насос для эжектирования абразивного материала образован диффузором 4, в котором размещена камера 5 сгорания, и соплом, представляющим диффузор 6, дополнительного струйного насоса в виде диффузора 6, сопла 7 с инжекционной камерой 8. Основной струйный насос имеет...

Номер патента: 1218093

Опубликовано: 15.03.1986

Авторы: Введенский, Гаврилов, Исадченко, Селивра, Тимошенко, Щеглов, Яценко

МПК: E01C 19/05, E21C 37/00

Метки: гидравлический, действия, механизм, ударного

...блок 3 выполнен в виде втулки 5 с поршнем 6 и буртом 7, в полости которой установлен с возможностью ограниченного осевого перемещения плунжер 8, кинематически связанный с бойком 2.В корпусе имеются два отверстия: сливное 9 и напорное 10, - к которым подсоединяются соответствующие патрубки. Выступ корпуса образует седло 1 для посадки бурта 7. Во втулке 5 имеются отверстия 12 для подвода рабочей жидкости в рабочую камеру 13 прямого хода и буртик 14 для зацепления с плунжером 8. Величины рабочих площадей 15, 16 и 17 плунжера 8, бурта 7 и поршня 6 выполнены в соответствии с соотношением 3:2:1. Устройство работает следующим образом.В исходном положении боек 2, плунжер 8 и втулка 5 под действием возвратной пружины находятся в...

Номер патента: 1218102

Опубликовано: 15.03.1986

Авторы: Бойко, Болтян, Горобец, Нечепаев, Шевцов

МПК: E21C 29/02

Метки: комбайна, механизм, очистного, подачи

...по д 113035, Мо Филиал ПППИзобретение относится к горной промышленности и предназначено для бесцепных подающих устройств очистных комбайнов Цель изобретения - повышение надежности и долговечности механизма подачи,На фиг.1 изображен механизм подачи очистного комбайна; на фиг.2 - вид А на фиг.1; на фиг.3 - гидрокинематическая схема механизма подачи. Механизм подачи включает рычаги 1, соединенные при помощи шаровых шарниров 2 с корпусом комбайна 3 и его крышками 4, имеющими конусные проточки 5, с одной стороны, и с поворотными корпусами 6 и их крышками 7 - с другой. Поворотные корпуса 6 содержат гидродвигатели 8, соединенные с шестернями 9, взаимодействующими с приводными звездочками 10, зубья которых входят в зацепление с зубчатой...

Номер патента: 1218103

Опубликовано: 15.03.1986

Авторы: Никулин, Новожилов, Сальников, Солодухин

МПК: E21C 29/14

Метки: выемочной, механизм, подачи

...направлении, перпендикулярном продольной оси трубы. Каждая половина полюса имеет катушку 21, одна из которых подключена постоянно к источнику тока, а вторая - через прерыватель 22, Количество электромагнитов определяется мощностью выемочной машины и требуемой ее производительностью. Устройство работает следующим образом.Перемещение выемочной машины 2 по направляющей 1 с целью выбойки ископаемого осуществляется по фиг. 1 и фиг, 2 влево, Для этого после пуска конвейера с помощью приводной головки 4 в дальнюю полость 12 трубы (направляющей штанги) 3 с помощью приводной (насосной) станции 6 по трубопроводу 7, который в этом цикле функционирует как напорная магистраль, подается рабочая жидкость, давление которой перемещает поршни 8 и...

Номер патента: 1218104

Опубликовано: 15.03.1986

Авторы: Булавцев, Жидков, Каныгин, Терехов

МПК: E21C 37/02

Метки: гидроклиновое

...16 на концентрические воздушную 18 и жидкостную 19 камеры, сообщенные с патрубком 13 подачи и пневмомагистралью 20 через управляющий вентиль 21, и патрубок 22 подвода сжатого воздуха, С патрубком 13 подачи сообщена камера 19, образованная стенкой 23 эластичного разделительного рукава 17 и кожухом 24, а с пневмомагистралью 20 через патрубок 22 и вентиль 21 - камера 18 резервуара 16, образованная стенкой 23 и стенкой 25 гидроцилиндра. На внутренней поверхности кожуха 24 выполнены по всей длине продольные канавки 26 с шириной, меньшей толщины эластичного разделительного рукава 17, и глубиной, большей его двойной толщины. Канавки 26 сообщены между собой кольцевой проточкой 27 с шириной и глубиной такими же, как и у продольных канавок 26....

Номер патента: 1218105

Опубликовано: 15.03.1986

Авторы: Булавцев, Жидков, Каныгин, Охрямкин

МПК: E21C 37/02

Метки: монолитных, направленного, объектов, разрушения

...гибкие упругие Ч-образные элементы 12 и 13, которые расположены между щеками 6 и 7 с закалывающими элементами 8 и 9 и распорным клином 3, закреплены своими боковыми краями на нерабочих поверхностях щек 4 и 5 и контактируют по всей длине со щеками 6 и 7. Щеки 6 и 7 имеют в поперечном сечении форму сектора. Внутренний угол у элементов 12 и 13 больше 90. У распорного клина 3 грани, обращенные к щекам 6 и 7 с Ч-образными выступами, имеют на своих поверхностях продольные Ч-образные впадины 14 и 15 по всей длине, в которых размещены Ч-образные элементы 12 и 13. Для предотвращения нежелательного поворота щек 4 - 7 в поперечной плоскости во время работы их головные части размещены в радиальных пазах 16 - 19, выполненных в нижней части корпуса...

Номер патента: 1218106

Опубликовано: 15.03.1986

Авторы: Насыбулин, Черкашин, Шкода

МПК: E21C 37/02, E21C 37/06

Метки: блоков, монолита, откола, строчке, шпуров

...раскола путем направленного использования для раскола усилий распора стопорных якорей.На фиг. 1 схематически изображено предлагаемое устройство; на фиг, 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Устройство содержит силовой цилиндр 1 с давильным элементом 2, приспособление 3 для герметизации. Каждый стопорный якорь содержит полую трубу 4, на конце которой консольно закреплена пара противоположно установленных раздвижных щек 5 с поперечными насечками по наружной поверхности, величина шага насечек уменьшается в сторону обнаженной поверхности горного массива з)1)1) и пару раздвижных щек 6 с продольными заострениями, расположенными в направлении раскола монолита. Во внутреннюю коническую поверхность трубы подвижно...

Номер патента: 1218107

Опубликовано: 15.03.1986

Авторы: Ардашев, Глушихин, Жилин, Злотников, Коршунов

МПК: E21C 39/00, G09B 23/40

Метки: горнотехнологических, материалах, моделирования, процессов, состав, эквивалентных

...где происходит реакция отверждения гипса. Опалубку снимают на 6-е сутки.Свойства изготовленного состава: прочность на сжатие 0,04 МПа; угол внутреннего трения 6, пористость 15,6 Я. Пример 2. В смесителе перемешивают сухие компоненты, кг (мас. Я): гипс 15 (30,0); глина 3 (6,0); песок 15,5 (31,0); поливиниловый спирт 2,7 (5,4). В отдельной емкости растворяют 0,3 кг буры (0,6 мас. Я) в 13,5 кг воды (27,0 мас, Я). Раствор постепенно при работающих роторах вводят в сухую смесь и перемешивают в течение 15 мин. Полученную массу заливают в опалубку и выдерживают в течение 6 сут,Свойства изготовленного состава: прочность на сжатие 0,36 МПа; угол внутреннего трения 1, пористость 8,4 Я. Пример 3. В смесителе перемешивают сухие компоненты, кг (мас,...

Номер патента: 1218108

Опубликовано: 15.03.1986

Авторы: Костылев, Осипов, Попов, Рогач, Смирнов, Чубаров

МПК: E21C 41/00

Метки: горизонтальных, ископаемого, открытой, платов, полезного, пологих, разработки, сближенных, трех

...скреперованием совместно с полезным ископаемым среднего пласта заходкой, отстающей в пространстве от заходки нижнего уступа.1218108 Соста вител ь В. Фри а уфТех ред И. Ве ресТираж 470Государственного комитетелам изобретений и открсква, Ж - 35, Раушская иПатент, г. Ужгород, ул. Редактор Л. ВеселовскЗа к аз 1100/42ВНИИ Корректор А, 3ПодписноеСССРтийб., д. 4/5Проектная 4 окосов 113035, Милиал ПГ 1 П Изобретение относится к горной промышленности и может быть использовано при разработке месторождений полезного ископаемого открытым способом, в частности при разработке сближенных горизонтальных и пологих пластов в сложных горно-геологических условиях. Цель изобретения - снижение потерь полезного ископаемого при разработке маломощных...

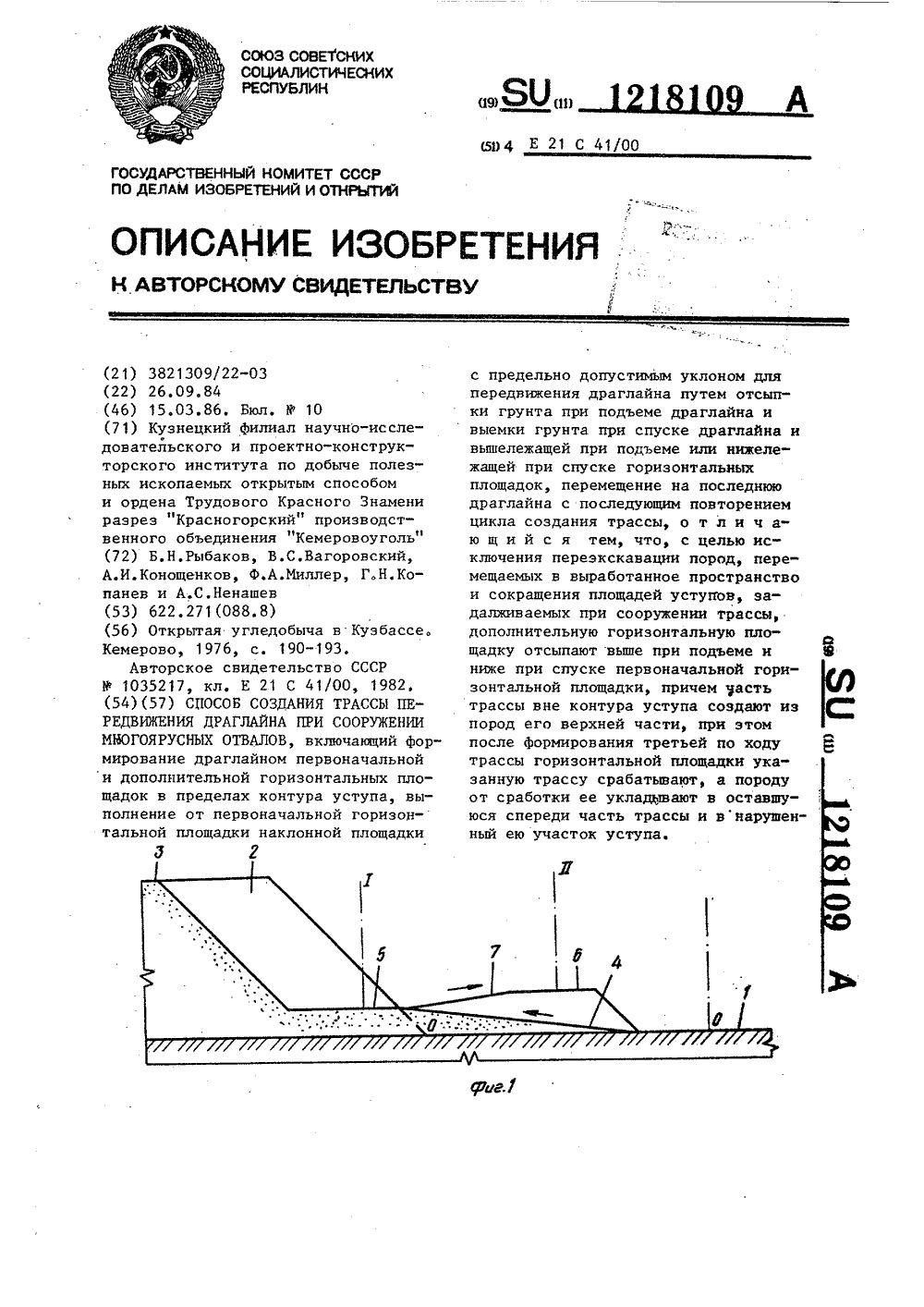

Номер патента: 1218109

Опубликовано: 15.03.1986

Авторы: Вагоровский, Конощенков, Копанев, Миллер, Ненашев, Рыбаков

МПК: E21C 41/00

Метки: драглайна, многоярусных, отвалов, передвижения, создания, сооружении, трассы

...укладьваетсяв наклонный участок трассы 4, адругая часть - в навал рядом. Приэтом создают первоначальную горизонтальную площадку 5. Драглайн преодолевает наклонную площадку, отстроенную под допустимым для него уклоном,и устанавливается на площадке 5 вположении 1, с которого формируетсядополнительная горизонтальная площадка 6, причем на другом горизонте,и соединяется с предыдущей площадкойосредством наклонной площадки 7.то позволяет, переместив драглайн вположение 11, сразу же поднять его.Порода для отсыпки данных площадокберется из ранее созданного навала,а не из целика уступа. Затем путемотсыпки породы, вынутой при понижении уступа, создают наклонную.площадку 8 и горизонтальную площадку 9и перемещают драглайн в положение 111откуда...

Номер патента: 1218110

Опубликовано: 15.03.1986

Авторы: Вагоровский, Копанев, Рыбаков

МПК: E21C 41/00

Метки: ископаемых, месторождений, открытой, пластовых, полезных, пологопадающих, разработки

...мещения драглайна стороны.уг2ой разработке забоя заходки и клантальнои площадке 11 о н ередвижения, однако трассая является наклонной по ина поднимаетсй, по неи мая в направлении 12 сн верх, производя отсыпк по ок и позади, создавая наклонный я сруна высот 13ение па аметили что равносильно вчение высоты отвала. В ез льтрезультатза каждую стоянку экскаваа возможно кла ьу дывать дополнительны"ъем на единиц лныире сечения а б в г, кото ый ву длины заходки в разется с ростом угла 10,При использовании ЭШ/90, ЭШ9можно дополнительнть отвала на 10 - 13 оьно увеличить вмвместиу отрабатываемого уса - о, а поэтом и выУбуступа и впортнои вскрыши, что п иведешевлению способП итсо а разработки.о приведетри транспортировании полмого по зполезного...

Номер патента: 1218117

Опубликовано: 15.03.1986

Авторы: Веселков, Клявин, Лукманов, Поляков

МПК: E21C 45/00

Метки: гидродинамическая, насадка

...струи на твердые тела.На фиг. 1 представлена насадка, общий вид; на фиг. 2 - разрез А - А на фиг. 1,Насадка состоит из корпуса 1, снабженного входящим штуцером 2, внутри корпуса расположен стержень 3 с выполненными на нем спиральными каналами 4, жестко закрепленный с колебательным элементом 5. Колебательный элемент выполнен в виде стерж ня с прорезями 6. Глубина прорезей равна 1/2 - 3/4 диаметра стержня. Прорези расположены один относительно другого под углом 120 - 180. Насадка снабжена выходящим соплом 7, связанным со спиральными каналами 8, расположенными под углом, близким или равным углу спиральных каналов.Выполнение каналов стержня с глубиной прорезей от 1/2 до 3/4 диаметра стержня, расположенными под углом 120 - 180 друг к другу...

Номер патента: 1218118

Опубликовано: 15.03.1986

Авторы: Головнин, Головнина

МПК: E21C 49/00

Метки: добычи, торфа, фрезерного

...вид сверху; на фиг. 3 - то же,вид сверху, кожух щетки не показан,Устройство содержит фрезу 1, заключенную в кожух 2, который прилегает к фрезе 1 в передней части и приподнят надней в задней части. В задней части кожух2 переходит в ряд патрубков 3, Снаружикожуха 2 впереди него установлена цилиндрическая щетка 4 с приводом. Щетка 4 ифреза 1 заключены в корпус 5, имеющийпрорези 6, расположенные напротив патрубков 3, через которые патрубки 3 кожуха 2выступают над корпусом 5. С внутренней 20стороны кожуха 2 и корпуса 5 патрубки 3и прорези 6 окаймлены буртиками , которые в предпочтительном варианте имеютформу клина. Прорези 6 корпуса 5 имеютза м кнуту ю форму.При поступательном перемещении устройства вперед шетка 4, вращаясь против...

Номер патента: 1218119

Опубликовано: 15.03.1986

Авторы: Кабанов, Кулик, Куприянов, Морозов

МПК: E21C 49/00

Метки: активности, биологической, торфа, фрезерного

...выемке цилиндрической части 10 винтового наконечника 11, с которым жестко связана обечайка. Верхним концом стержень Фиксируется в основании 12 рукоятки 13, имеющем снизу сегментный вырез 14 с поперечным пазом 15, и закрепляется винтом 16,Сбечайка имеет также диаметрально расположенные продольные проемы 17, соразмерные с проемами капсулы, которая выполнена поворотной относительно неподвижной обечайки. Для ограничения угла поворота в основании рукоятки и цилиндрической части винтового наконечника установлены фиксаторы 18, взаимодействующие с кромками пазов 19 капсулы. С целью упрощения эксплуатации устройства длина стержня держателя меньше длины продольных проемов обечайки и капсулы, что позволяет осуществить извлечение биодатчика...

Номер патента: 1218131

Опубликовано: 15.03.1986

Авторы: Бондаренко, Гиршович, Киселев, Семенов

МПК: E21C 35/22, E21F 5/00

Метки: вспышек, исполнительного, комбайна, метана, органа, предотвращения, проходческого

...насадок 6 выполнен в виде дуги, частично охватывающей стрелу 4исполнительного корончатого органа 5, исостоит из входного патрубка 7, коллектора 8 и сопел 9, коллектор 8 состоит из нижней 10 и верхней 11 обечаек и фронтального 12 и заднего 13 щитов. На фронтальномщите 2 имеются сопла 9, продольные осикоторых ориентированы на зарубную щель14 вокруг исполнительного корончатого органа 5. В коллекторе 8 напротив каждогосопла 9 установлены водяные форсунки 15для подачи воды в воздушный поток и образования водовоздушных струй 16 ца выходе из сопел 9. Водовоздушный насадок 630 35 40 45 50 55 5 10 15 20 25 может быть выполнен с направляющими7, установленными в коллекторе 8 перед соплами 9, как показано на фиг, 3, и может быть без...

Номер патента: 1218133

Опубликовано: 15.03.1986

Авторы: Бондаренко, Мостипака, Юмина

МПК: E21C 35/22, E21F 5/00

Метки: комбайна, проходческого, пылеулавливания, роторного

...в воздухозаборное окно 14 и исключает их взаимное вредное влияние,Поперечное сечение дугообразных каналов 16 может быть прямоугольным (фиг. 5, 7 и 1) в виде трапеции (фиг. 6) или другое. Дугообразные каналы 16 могут быть выполнены неразъемными заодно с ограждающим шитом 4 (фиг. 5 и 11) или разъемными (фиг. 6 и 7). При разъемном исполнении дугообразные каналы 16 могут иметь общую стенку с ограждающим щитом 4 (фиг. 6) или собственную стенку 19 (фиг. 7).Рассекатель 18 может быть выполнен в виде пластины (фцг. 8), иметь плавные боковые вогнутые (фиг. 9) или ступенчатые (фиг. 10) стороны).Независимо от размеров, формы поперечного сечения и конструктивного исполнения дугообразных каналов 16 и формы и конструктивного исполнения...

Номер патента: 1218134

Опубликовано: 15.03.1986

Авторы: Бондаренко, Мостипака, Юмина

МПК: E21C 35/22, E21F 5/00

Метки: комбайна, проходческого, пылеулавливания

...24 в регуляторе 23 с возможностью прохода воздуха от осевого входного отверстия 15 к осевому выходному отверстию 16 через поворотный клапан 18. При этом регулятор 23 на заслонке 20 укреплен с возможностью продольной сдвижки регулятора 23 относительно заслонки 20 в направлении 25 или боковой сдвижки в направлении 26 (фиг. 5) для изменения количества воздуха, проходящего через поворотный клапан 18 от осевого входного отверстия 15 к осевому выходному отверстию 16 при перекрытии поворотным клапаном8 внутреннего поперечного сечения корпуса 14 воздухораспределителя 11.В качестве привода поворотного клапана 8 служит установленный на оси 19 рычаг 27 и гидроцилиндр 28 одностороннего действия, соединенный с рычагом 27 шарниром 29, а с корпусом...

Номер патента: 1219737

Опубликовано: 23.03.1986

Автор: Цыкунов

МПК: E02F 3/08, E02F 5/06, E21C 25/40 ...

Метки: орган, рабочий, траншейного, цепной, экскаватора

...цепи,На фиг,1 изображен цепной рабочийорган в рабочем положении, вид сбоку;на фиг.2 - породоразрушающий элементсо смонтированными на нем дисковымиподрезающими ножами, вид сверху,Цепной рабочий орган траншейногоэкскаватора содержит несущую раму 1,размещенную на ней бесконечную цепь 2.связанную с приводом (не показан),породоразрушающие 3 и транспортирующие 4 элементы, смонтированные назвеньях цепи.На наружных поверхностях боковыхграней элементов 3 с возможностьюсвободного вращения в плоскостях,параллельных продольной вертикальнойплоскости симметрии рабочего органа,посредством осей 5 смонтированы дисковые подрезающие ножи 6, при этомрежущие кромки каждой пары ножей размещены перед режущей кромкой соответствующего породоразрушающего элемента...

Номер патента: 1219749

Опубликовано: 23.03.1986

Авторы: Андреев, Корякин

МПК: E02F 5/30, E21C 37/14

Метки: дробления, негабаритов

...что захваты имеют расположенные на их внутренней Я стороне шипы,1219749 ВНИИПИ Заказ 1301/41 Тираж б 41 Подписное иал ППП "Патент", г. Ужгород, ул. Проектная,Изобретение относится к горной и строительной промышленности и предназначено для разрушения негабаритов горных пород, фундаментов, бетонов, железобетона и мерзлых грунтов.Цель изобретения - повышение эффективности ударного разрушения не- габаритов за счет использования энер гии отдачи при ударах.На чертеже изображено ус.тройство для дробления негабаритов..Устройство содержит ударник (молот) 1, нижнюю траверсу 2, на которой шарнирно закреплены захваты 3, выполненные по переменному радиусу, снабженные шипами 4 и установленные симметрично относительно оси ударника 1 в количестве...

Номер патента: 1219799

Опубликовано: 23.03.1986

Авторы: Корнев, Корнеев, Попков, Щепетков

МПК: E21B 3/00, E21B 7/04, E21C 27/22 ...

Метки: бурения, направленного, скважин

...- уменьшение габаритов устройства,На чертеже показана кинематическая схема предлагаемого устройства.Устройство для направленного бурения скважин состоит из параллельно расположенных и соединенных перемычкой (не показана) шнековых буровых ставов 1 и 2 с буровыми коронками 3 и 4, соединенными со ставами с помощью шарниров 5 и 6, а также механизма управления в виде втулок 7 и 8 со скошенными торцами 9 и дифференциала с центральными колесами 10 и 11, размещенного внутри перемычки. При этом центральное колесо 10 размещено на внутренней поверхности втулки 7, другое центральное колесо 11 жестко закреплено на валу шнекового става 1, а водило 12 с помощью саттелита 13, зубчатых колес 14, 15 и 16, водила 17 с саттелитом 18 и зубчатого колеса 9...

Номер патента: 1219800

Опубликовано: 23.03.1986

Авторы: Куракин, Николаев, Олейник, Орехов

МПК: E21C 25/06

Метки: горной, исполнительный, орган

...отделения угля от массива.5На фиг. 1 изображена схема исполнительного органа; на фиг. 2 - то же, разрез;на фиг. 3 - разрез А-А на фиг. 2,Исполнительный орган горной машинысодержит вал 1, на котором консольно укреплен коробчатый рычаг 2 с режущим диском 3 на его свободном конце, замок-кольцо 4, упорный стакан 5, предварительно напряженный упругий элемент 6, сферическуюопору 7 и шплинт 8,15Внутренняя хвостовая часть 9 режущего диска 3 и орцовая часть (сферическая Опооа 7 свободО 10 к 0:1 ца рь 1 ча 1 а 2 ОбРазуют сферический Пяонир с располОРкспн 11 м между ними 1 тредваритель 1;о напряженным упругим элеметом 6.Наружная хьостовая часть 10 режуц 1 его диска 3 и торцовая (опорная) часть 11 Фиг. тСоставители А. 111 естпмиТехред И. Е 1 е...
