E21C — Эксплуатация шахт и карьеров

Номер патента: 1298378

Опубликовано: 23.03.1987

Авторы: Дмитраш, Рогальский

МПК: E21C 39/00

Метки: горных, крепости, массиве, пород

...и буферным регистром 10,Способ определения крепости горных пород в массиве осуществляется следующим образом.Трансформаторы 1 и 3 тока контролируют токи в двигателях 2 и 4 вращателя и гидрона соса бурового станка. В измерительных преобразователях 5 и 6 тока токи, полученные с выходов трансформаторов 1 и 3 тока, преобразуются в напряжения, пропорциональные этим токам, Эти напряжения складываются в аналоговом сумматоре 7, на выходе которого получают напряжение, пропорциональное суммарному току двигателей 2 и 4 вращателя и гидронасоса бурового станка, Это напряжение поступает на вход счетчика 8 электроэнергии, на второй вход которого подается напряжение с измерительного преобразователя 9 напряжения. Счетчик 8 электроэнергии определяет...

Номер патента: 1298379

Опубликовано: 23.03.1987

Авторы: Барский, Бернштейн, Михайлов

МПК: E21C 39/00

Метки: кольцевых, пружинных, реперов, скважине, установки

...штока прикреплен ограничитель, выполненный в виде зубчатой рейки 12, а внижней части - канавки кольцевые г дляреперов 13. На наружной поверхности пружины реперов выполнены просечки д, предназначенные для надежного удержания репера на стенке скважины. Длина ленты выбирается из расчета ее равенства длине окружности скважины, в которой работает устройство. Шаг расположения канавок г наштоке равен шагу зубьев рейки 12 и перемещению свободного конца рычага 5. В верхней части штока имеется заглушка 14, внутри которой расположен электроввод 15для передачи электроэнергии электромагниту 3. Внутренняя полость корпуса 1 с 40находящимся в ней электромагнитом герметизирована посредством уплотнительных колец 16 и 17, находящихся в...

Номер патента: 1298380

Опубликовано: 23.03.1987

Авторы: Игнатович, Кошелев, Олейников, Филипповский

МПК: E21C 39/00

Метки: буровую, глубинных, реперов, скважину, установки

...тягу 14 переброшена гибкая проволочная связь 18, закрепленная жестко одним концом к реперу 4, другой конец которой выведен из устья скважины 16. Гибкая проволочная связь 19 прикреплена к реперу 1 одним концом, другой конец выведен из устья скважины 16, Гибкие связи 15, 17, 18 и 19 служат для измерения смещений соответствующих реперов 1 - 4 в скважине 16. Гибкая связь 15 служит для натяжения проволочной тяги 12 и для снятия с фиксаторов 9 свободно прикрепленных концов планок 5. Гибкая связь 17 служит для натяжения проволочной тяги 13 и для снятия с фиксаторов 10 свободно прикрепленных концов планок 6. Гибкая 20 25 30 35 40 связь 18 служит для натяжения проволочной тяги 14 и для снятия с фиксаторов 11 свободно прикрепленных концов...

Номер патента: 1298588

Опубликовано: 23.03.1987

Авторы: Виноградов, Возиянов

МПК: E21C 39/00, G01N 3/08

Метки: испытания, неравнокомпонентном, образцов, прочность, сжатии, трехосном

...расточке .4 корпуса 3 с возможностью осевого перемещения, гайки 12,взаимодействующей с поджимной втулкой 11, подвижные клинья 13 и неподвижные, клинья 14, опорные плиты 15для образца 16, связанные посредствомсферических шарниров 17 со штоками 8и средства изменения деформации (непоказаны), установленные на кронштейнах 18,Устройство работает следующимобразом.Перед началом испытаний образца16 проводят настройку нагрузочныхприспособлений 2 на заданную величину бокового подпора. Вращая гай 50ку 12,воздействуют на поджимную втулку 11, которая, перемещаясь в осевомнаправлении, сжимает эластичную втулку 9, которая вследствие деформациисжимает обойму 6, взаимодействующуюсо штоком 8. Обойма 6 за счет выполнения продольного разреза 7,...

Номер патента: 1298614

Опубликовано: 23.03.1987

Авторы: Сурков, Трофимова, Черных

МПК: E21C 39/00, G01N 15/08

Метки: доступной, объема, пористости, твердых, тел

...источника 20, а на ее выход подключен самописец 2 1, Для слива иммерсионной 20 жидкости или рабочего тела предусмотрен патрубок 22 с краном 23, черезкоторый патрубок 22 соединяется сосливным сосудом (не показан), герметичным или откачным. Входной луч 24 25 от осветителя отражается от плоскости 25 в исходном положении, пспадаяв точку 26 на фотоприемнике 11, иот плоскости 27 после откачки, например, воздуха или иного рабочего теЗО ла, попадая в точку 28, что приводитк изменению сигнала с фотоприемника.На сосуде 1 размещен электромагнит 29.Устройство для определения объема.доступной пористости работает следую щим образом.Образец 3 помещают в сухой (беэжидкости 2) сосуд 1, подают рабочеетело от напорного узла 15, открываякран 16, после чего...

Номер патента: 1301966

Опубликовано: 07.04.1987

Авторы: Атрушкевич, Бурчаков, Гапонов, Гонтов, Михеев

МПК: E21C 25/20, E21C 27/32

Метки: безлюдной, выемки, ископаемого, полезного, струг, фронтальный

...полезного ископаемого состоит 15 иэ исполнительного органа 1, выполненного в виде двух параллельных рядов параллельных цепей 2 и 3 и канатов 4. Ряд параллельных цепей 2 имеет резцы 5, на которых закреплены пластины 6, ограничивающие их внедрение в забой, и выполняет роль гибкого режущего органа. Ряд параллельных цепей 3, между которыми расположены канаты 4, фиксируется на за 25 данном расстоянии от режущих цепей стержнями резцов 5 и используется как гибкое ограждение режущего органа. Концы цепей исполнительного органа жестко закреплены на траверсе 7 посредством металлических накладок 8 и болтового соединения 9, соединенных с гидродомкратами 10, питающимися от насосной станции 11. Гидродомкраты 10 соединены с лебедкой 12 35 через...

Номер патента: 1301967

Опубликовано: 07.04.1987

Авторы: Густилин, Резников, Силаев, Хорунжая

МПК: E21C 35/24, G01M 15/00

Метки: вибродиагностики, горных, машин

...вцбросигцала, смесцтель353, узкополосный фильтр 4 нижних частот, блок 5 обработки ицформаццц, дополнительный Фильтр 6, усцлцтель-Ограничитель 7 частотный детектор Д)иуправллемый гетеродцц 9, блок 10задания частоты.Способ осуществляется следующимОбразом.Спектр сигнала датчика 1 через45усилитель 2 поступает ца смеситель 3.Одновременно с этого же датчика1 вцбрации спектр Вибросцгцала поступает после Фильтрации с помощью Фильтра. 6 в котором выделлетсл основй50цая гармоника частоты вращения двигателя, ца усгццгтель-огра.гцчит ети 7,где он нормализуется по амплцтуде ипоступает на частотный детектор д.Па Выходе блока 8 получаетсл постоян- ,ное напряжение, пропорциональноемгновенной частоте вращения двигателя, Это напряжение с блока Д...

Номер патента: 1301968

Опубликовано: 07.04.1987

Авторы: Ефремов, Калинин, Логов, Мещерин, Мосунов

МПК: E21C 27/24, E21C 35/24

Метки: автоматической, горной, защиты, исполнительного, органа, перегрузок

...гидроаккумулятором 26 по ступает в гидрораспределитель 12 через выточку 18.При увеличении сопротивления резанию на исполнительном органе сверх номинального значения в рабочей по лости гидроцилиндра 1 подачи возрастает давление, что приводит к повышению давления во всей гидросистеме горной машины. Увеличение давления приводит к вытеснению жидкости из полостей 39 - 41 через выход 44 по гидролинии 56, через предохранительный клапан 57 по гидролинии 58 и гидро 68 4распределитель 4 в сливную магистраль,Поршень 35 под действием возросшего давления перемещается вправо на некоторое расстояние, при котором наступает его уравновешивание под действием пружины 37 и давления жидкости в полостях 39 - 41. Сместившийся вправо поршень 35 открывает часть...

Номер патента: 1301969

Опубликовано: 07.04.1987

Авторы: Гончаров, Курбатов, Курочкин, Потапов

МПК: E21C 41/00

Метки: намыва, хвостохранилищ

...по периметру контурного пульпопровода через равные промежутки устанавливают выпуски 6 с регулирующими задвижками,Заполнение хвостохранилища осуществляют путем слива гидросмеси из первых двух-трех смежных выпусков, затем из следующих двух-трех выпускови так далее, причем расход гидросмеси через каждый из одновременно работающих выпусков поддерживают одина 40 ковым, что при равных уклонах пляжа намыва обеспечивает одинаковую скорость надводных и подводных потоков.Поддержание одинаковой скорости потоков от всех одновременно работающих выпусков обеспечивает осаждение твердых частиц гидросмеси, имеющих одинаковую плотность, в одинаковых по площади и форме участках хвостохранилища. В результате, на конец заполнения хвостохранилища, вдоль...

Номер патента: 1301972

Опубликовано: 07.04.1987

Авторы: Михайлов, Нефедов, Ремизов

МПК: E21C 49/04

Метки: валки, сбора, торфа, фрезерного

...на 0,5 кВт.С уменьшением угла ф недобор торфа из расстила также увеличивается на 7 - 8 О/о вследствие того, что щетка начинает сметать торф как передней поверхностью пакетов ворса, так и боковой поверхностью. Ширина захвата каждого пакета ворса уменьшается на величину соз(10 - 15). При этом возрастают затраты энергии на деформацию ворса, так как жесткость пакетов ворса при направлении деформации их не перпендикулярно передней поверхности увеличивается в несколько раз. Кроме того, возрастают дополнительные энергозатраты за счет увеличения %лины щетки на величину соз(10 - 15).При поступательном движении агрегата со скоростью Ч и вращении щеток с окружной скоростью Чо закрепленные под углом А = 25 - 30 к оси барабана щетки пакеты 5...

Номер патента: 1301983

Опубликовано: 07.04.1987

Авторы: Батурин, Дружинин, Сапегин

МПК: E21C 27/02, E21D 23/00

Метки: выемки, комплекс, пластов, угля

...4Изобретение относится к оборудованию для очистных работ и может быть использовано в горной промышленности для выемки пластов угля.Цель изобретения - повышение эффективности выемки пластов угля с твердыми включениями. На фиг. 1 изображен предлагаемый комплекс для выемки пластов угля при рабочем положении бурильной установки и остановленном комбайне; на фиг, 2 - то же, при транспортном положении бурильной установки и работе комбайна.Комплекс для выемки пластов угля включает выемочный комбайн 1, механизирован ную крепь 2, забойный конвейер 3, бурильную установку 4, установленную посредством шаровой пяты 5 с фиксатором 6 и телескопической колонки 7 на основании 8 и связанной шарниром 9 с выемочным комбайном 1. Бурильная установка 4...

Номер патента: 1303608

Опубликовано: 15.04.1987

Авторы: Богатов, Коледа, Некрашевич, Прохоров, Терентьев

МПК: C10F 7/04, E21C 49/00

Метки: залежей, кускового, низинного, производства, типа, торфа, торфяных

...случаях 807,Иэ полученной бораторной шнеково рические куски ди ной 80 мм. Куски радиационно-конве конечной влажност опрецеляют прочно13036сится к технологииого торфа и можетторфоперерабатываой промышленности- повышение проч 5фа,е торфяной или булучают оксиэтилиенно сырого торьного восков, При Юьных групп болеея в воде. Их свойл. 1.одный раствор оксиа с содержанием 5более 507.низинного торфамассой по 1 кг.льный, Для введеестве 0,004, 0,005 203, 0,5, 0,67 наа необходимо взять1,15, 2 3, 115,добавки. Объембавлением водойствором обрабатывлажность во всех 08 2Результаты испытаний механической прочности кускового торфа, полученного различными способами, приведены в табл. 2,Как следует из данных таблицы, максимальный эффект упрочнения от...

Номер патента: 1303713

Опубликовано: 15.04.1987

Авторы: Машковцев, Нвана, Трифонов, Ульянов

МПК: E21C 27/32

Метки: агрегат, безразгрузочный, пневмобаллонный, угольный

...роликов при движении назабой реек 20 и 21, включает переднюю28 и заднюю 29 храповые шестерни, коромыло 3, верхний захват 31 оси ролика, сколь.зяцую Втулку 32, нижний 33 и верхний 34пазы, опору 35, прорезь 36, отверстие 37 встан 1 н для его размещения.А регат работает следующим образом.Прп создании давления сжатого возду Оха в баллоне-движителе 7 передняя станина 8вмссгс с роликами 10 и 12 и передним тором5 почзстся пд забой, так как при этом задний тор 6 удерживается зздним стопором 15,рдсклцнивдюцимся между кровлей и почвой.55Задняя стенка одллона 7 находится на месте,з )оэтому нс двигается и передняя рейка20. Всрхпцс псрсдццс ролики 10, ко 1 гВктпруя с рейкой 20, зриобрстают вращение против часовой стрелки, а нижниепо...

Номер патента: 1303714

Опубликовано: 15.04.1987

Авторы: Дидебулидзе, Тевзадзе, Хитаришвили

МПК: E21B 3/00, E21C 39/00

Метки: бурения, буримости, выбора, горных, параметров, пород, режима, стенд

...породоразрушающих элементов бурового инструмента с режимными параметрами бурения.Целью изобретения является повышениенадежности работы стенда, 15На чертеже представлена принципиальная схема предлагаемого устройства.Устройство содержит раму 1, на которойустановлен с возможностью врагцения стакан 2, внутри которого закреплен образец3 горной породы, рабочий орган 4 с приводом (не показан), установленный с возможностью взаимодействия с образцом 3. Устройство содержит также измерительныйузел, выполненный в виде двух самоблокирующихся шарнирно закрепленных на раме 251 гидравлических цилиндров 5 с подводящими магистралями 6, манометром 7, дроссельным клапаном 8 и рукояткой 9 переключения подводящих магистралей 6 от маслонасоса 1 О к...

Номер патента: 1303715

Опубликовано: 15.04.1987

Авторы: Богданов, Дриженко

МПК: E21C 41/00

Метки: крутопадающих, месторождений, открытой, разработки

...трасса 15, временно нерабочий продольный борт 16 слоя, съезд 17 спиральной трассы, участок 18 буровзрывных работ, вытяжной тупик 19.Способ осуществляют следующим образом.Г 1 ри открытой разработке крутопадак- щего месторождения 1, включающего рудное тело 2, выделяют этапы 3, которые отрабатывают до конечной глубины 4 карьера, последовательно на всю ширину горизонталь ными нисходящими слоями 5, для чего первоначально со стороны торца карьера 6, снабженного постоянным съездом 7, укладывают по кровле параллельно фронтальному борту 8 внешнюю 9 и внутреннюю 1 О транспортные коммуникации и располагакт между ними экскаваторы 1 с нижним черпанием или верхней погрузкой и проходят пионерные траншеи 12 на глубину слоя 5. Затем переукладывают все...

Номер патента: 1303716

Опубликовано: 15.04.1987

Автор: Прокопенко

МПК: E21C 41/00, E21F 13/04

Метки: перегрузки, пород

...витками шнека 9, который закреплен в нижней части трубы неподвижно и предназначено для погашенияскорости падения кусков породы. Для этогошаг витков шнека в сторону нижележащего уступа уменьшается. На конце устройства - внизу карьера укреплена регулировочная заслонка 1 О. На каждой горизонтальной площадке устройство может бытьснабжено резервным бункером или складом 11,Устройство работает следующим образом.Г 1 рогрохоченная горная порода, доставляемая автосамосвалами или другими машинами)2, собирается в бункере 5, откуда через загрузочное отверстие 8 поступаетвнутрь трубы 1 и подается винтовым питателем в трубу 2, где под действием гравитационных сил скользит вниз и в конце трубы увлекается лопастями шнека 9. Затем 40порода винтовым...

Номер патента: 1303717

Опубликовано: 15.04.1987

Авторы: Лысяный, Навроцкая, Шрейдер

МПК: B65G 65/28, E21C 41/00

Метки: ископаемого, полезного, складирования

...В. АлимовРедактор Ю. Середа Техред И. Верее Корректор Л. ПилипенкоЗаказ 1286/34 Тираж 455 ПодписноеВНИИГИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раугиская наб., д. 45Производственно.полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горной промышленности и может быть использовано для усреднения, хранения и перегрузки дробленых полезных ископаемых, имеющих склонность к слеживанию.Цель изобретения - улучшение качества полезного ископаемого и снижение его слеживаемости путем уменьшения содержания влаги и мелкодисперсных частиц.В усредненный склад при помощи конвейеров загружают и усредняют полезные ископаемье. Полезное ископаемое накапливают и хранят в штабеле....

Номер патента: 1303720

Опубликовано: 15.04.1987

Авторы: Бардовский, Германов, Жуков, Картавый, Степанов

МПК: E21C 31/00, E21C 47/10

Метки: канатно-цепных, пил, привод

...к короткой. Это устройство состоит из посаженного на шлицевый хвостовик 2 валика 19, кривошипа 23 и винтовой стяжки 24. Стяжка 24 состоит из двух винтов 25 и 26 соответственно с правой и левой резьбой и резь- бовой муфты 27. Винты имеют плоские проушины 28 и 29 с отверстиями. Проушины винтов шарнирно соединяются с кривошипом 23 и проушиной 20 щеки 16 пальцами 30 и 31. В стяжке предусмотрены контргайки 32 и 33. Точно таким же устройством 22 снабжено и другое водило 1.Устройство работает следующим образом.При сборке крепежный валик 19 щеки 18 вводится в отверстие опорного пальца 17 щеки 6. На шлицевый хвостовик 21 валика 19 насаживается кривошип 23 и фиксируется и осевом направлении двумя гайками. Между кривошипом 23 и проушиной 20 щеки...

Номер патента: 1303721

Опубликовано: 15.04.1987

Авторы: Алимов, Асанкулов, Мамасаидов

МПК: E21C 47/10

Метки: камнерезная, цепная

...1 з на фиг. 2.Цепная камнерезная машина состоит из базового тягача 1, редуктора 2, механизма 3 заглубления, цепного исполнительного органа 4 и устройства 5 сбора продуктов пиления (штыба), состоящего из Г 1-образного ручейка 6, отражателя 7, бункера 8, накопителя 9, опорных катков 10 и 11, пружин 12 и стопоров 13. Ручеек 6 име," фартук 14, который обеспечивает кинематическую связь с направляющими 5 рамы 6. Цепной исполнительный орган 4 оспацен резцами 17.Машина работает следующим образом.При движении тяговой цепи с помощью механизма 3 заглубления цепной исполнительный орган 4 внедряется в массив. С углублением цепного исполнительного органа 4 в массив до заданной глубины включается рабочий ход машины. При этом разрушенный штыб...

Номер патента: 1303722

Опубликовано: 15.04.1987

Авторы: Давыдов, Козлов, Правдин

МПК: E21C 49/00

Метки: аппарат, пневматической, рабочий, торфоуборочной

...6 торфовоздуиная смесь переходит в циклон, где происходит отделение торфа от воздуха. Торф, выделившийся в циклоне, собирается в бункере,5 1 О 15 20 25 30 35 40 45 50 55 а воздух, пройдя вентилятор, выбрасывается в атмосферу.При перемещении рабочего аппарата соцло амортизаторами 18 опирается на поверхность залежи, с которой уже собрана фрезерная крошка. Для устранения давления на расстил торфа массы сопла амортизаторы 18 предварительно регулируются, за счет изменения длины консольной опорной) части таким образом, чтобы нижняя кромка всасывающего канала 1 сопла при отсутствии разряжения в пневмосистеме была выгце опорной поверхности залежи на толщину расстила. В процессе уборки торфа нижняя кромка всасывающего канала 1 плотно...

Номер патента: 1303733

Опубликовано: 15.04.1987

Автор: Солдатов

МПК: E21C 35/08, E21C 35/20, E21F 13/08 ...

Метки: конвейера, лавного, рама, штрековая

...проведении гор ной выработки, вид сбокуф на фиг.6- вид Г на. фиг.5; на фиг.7 - сечение В-В на фиг.5.Штрековая рама лавного конвейера содержит средний лист 1, днище 2, завальную боковину 3 с опорной полкой 4 и забойную боковину 5 с опорной пол кой 6. На завальной боковине 3 установлена направляющая 7. Забойная опорная полка 6 расположена по высоте30 выше завальной опорной полки 4 и выполнена в виде фигурных вертикальных стоек 8 переменной высоты, установленных на забойной боковине 5, с возможностью образования окон для погрузки разрушенной горной массы из 35 призабойного пространства, с верхней поверхностью в виде плоскости, установленной с возможностью взаимодействия с плитой крепления лыж выемочного комбайна. При этом высота стоек 8...

Номер патента: 1303882

Опубликовано: 15.04.1987

Авторы: Карташов, Лиманский

МПК: E21C 39/00, G01N 3/08

Метки: горных, длительных, испытаний, пород, статических

...релейные элементы усилителя включают нагреватель 3.Аналогично работает установка и при испытаниях пород на ползучесть при объемном сжатии, Так как начальный объем жидкости благодаря предварительному повышению температуры в аккумуляторном сосуде больше, чем при температуре окружающей среды, то при увеличении объема образца 9 происходит отключение обоих нагревателей 2 и 3 от усилителя и понижение температуры жидкости в аккумуляторном сосуде 1 до величины, меньшей начальной, т.е. объем жидкости становится меньше по сравнению с первоначальным объемом, что позволяет поддерживать боковое давление постоянным, В известной установке (прототип) объем жидкости не может быть меньшим на 50 При нулевой деформации образца (баланс тензометрической...

Номер патента: 1305253

Опубликовано: 23.04.1987

Авторы: Быков, Кузнецова, Лазарев, Меламут, Новиков

МПК: A01B 79/00, E02D 17/18, E21C 41/00 ...

Метки: намывных, рекультивации, территорий

...разбивают на карты (намывные территории) 1 и отстойник 2 и ограждают их дамбами обвалования 3 и разделительными, 4. Причем в конце разделительных дамб 4 выполнены перепускные проемы 5. Размеры отстойника 2 устанавливают расчетом, исходя из того, что объем накапливаемых плодородных, торфяноилистых частиц должен быть достаточным для образования плодородного слоя Из магистрального пульпопровода б песчаный грунт, содержащий торфяноилистые частицы, подают на карты 1 из распределительных пульпопроводов 7, которые наращивают по мере замыва карт 1. При этом мелкие плодородные торфяно-илистые частицы выносятся в отстойник 2, Колодцы 8 в картах 1 для сброса осветленной воды закрыты, а сброс осветленной воды осущест вляют через колодец 9...

Номер патента: 1305337

Опубликовано: 23.04.1987

Автор: Воскресенский

МПК: E01C 19/05, E21C 37/00

Метки: гидравлическое, действия, ударного

...16 перепускных окон распределителя меньше расстояния 1, между внутренними поясками сливной 11 и напорной камер корпуса.Распределительная втулка 3 выполнена с дополнительной ступенью 21, а корпус 1 выполнен с дополнительнойрасточкой ответного дополнительной .ступени распределительной втулки 3.Рабочая площадь втулки 3 со стороны камеры 13 выполнена по величине больше рабочей площади со стороны 5 камеры 9.Устройство работает следующим образом.Жидкость напорной магистрали 18 подается в напорные камеры 8 и 9 и через перепускные окна 16 в полость 17. Вследствие разности площадей торцевых поверхностей втулка 3 поднимается вверх, перекрывая сначала перепускные окна 16 и затем сообщая полость 1 через сливные окна 15 со сливной камерой 11 и...

Номер патента: 1305341

Опубликовано: 23.04.1987

Авторы: Завертнев, Тютюнник

МПК: E21C 27/32

Метки: исполнительных, машин, моделирования, органов, стенд, угледобывающих, фронтальных

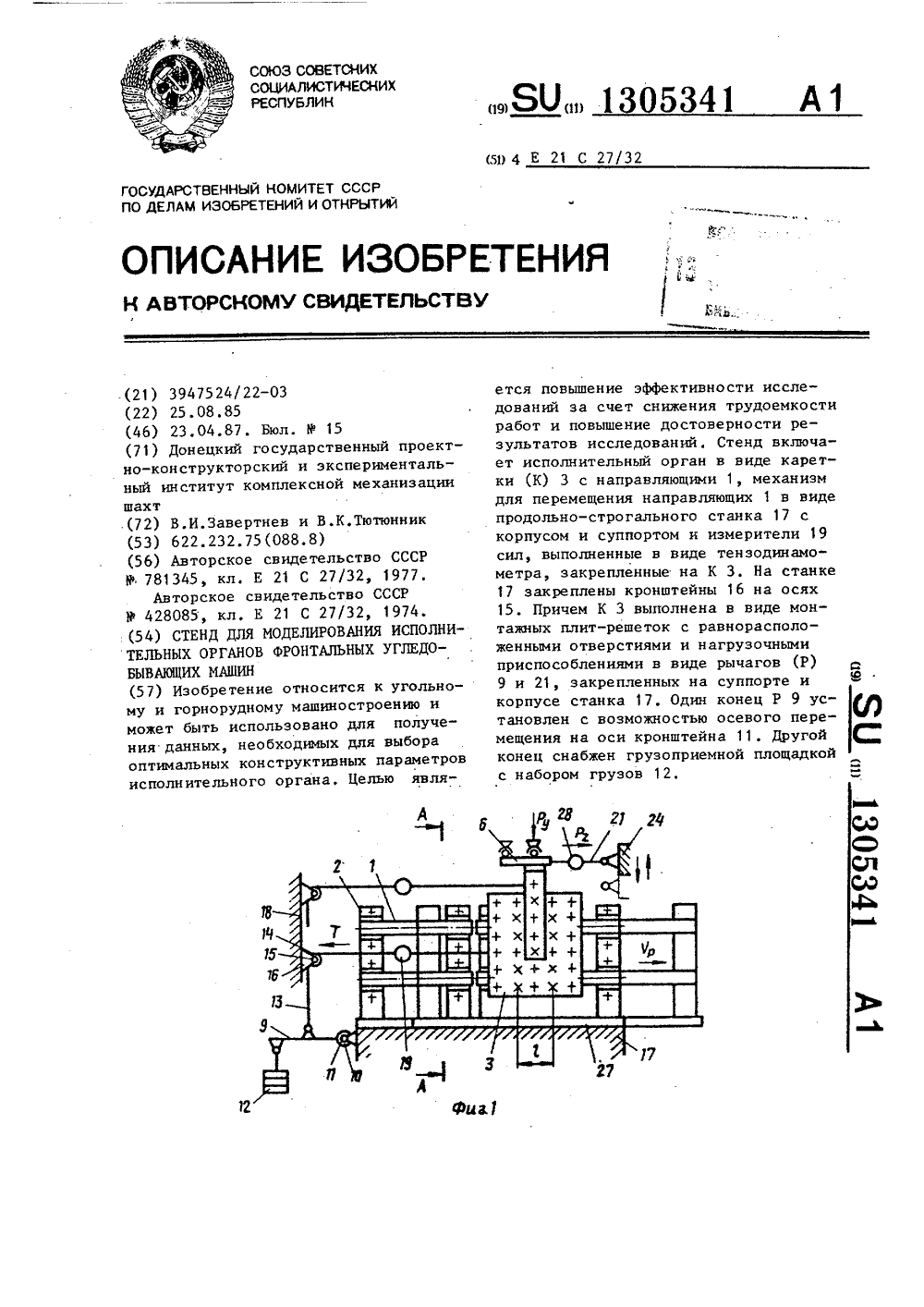

...ил. ного кронштейна 5 для изменениявысоты каретки, платформы 6 для приложения равнодействующих сил в направлении резания Р и подачи Р резоцов, устанавливаемой под углом 90к корпусу 3 каретки,Платформа 6 крепится к кронштейну5 или корпусу 3 посредством болтов,На каждой направляющей 1 установленопо две опоры 4, что позволяет изменять расстояние между опорами 1, Дляобеспечения соосности опор, расположенных на одной направляющей, в корпусе 3 каретки имеются пазы 7, а восновании опор 4 - шипы 8,Нагрузочное приспособление, имитирующее силу в тяговой цепи конвейера-струга, содержит рычаг 9, один конец которого с втулкой 10 установленс возможностью осевого перемещенияна оси кронштейна 11, а второй - сшарнирно закрепленной площадкой снабором...

Номер патента: 1305342

Опубликовано: 23.04.1987

Авторы: Густилин, Резников, Хорунжая

МПК: E21B 45/00, E21C 35/24

Метки: виброакустической, диагностики, породоразрушающих, средств

...полосовой фильтр 4 и усилитель-ограничитель 5 подсоединен к первому входу частотного детектора 6, выход которого через двухпороговый компаратор 7 и логический элемент И 8 подсоединен к блоку 2 управления и обработки. Второй вход логического элемента И 8 подсоединен к блоку 9 временных интервалов, второй вход частотного детектора 6 подключен через фильтр 11 к делителю 10 частоты. 42частоты основной гармоники двигателяс синхронной частотой, На выходе частотного детектора 6 получается постоянная величина, пропорциональная разности этих частот. Далее сигнал поступает на двухпороговый компаратор 7,который выдает на вход логическогоэлемента И 8 сигнал только в случае,когда входное напряжение находитсямежду двумя уровнями, что соответствует...

Номер патента: 1305343

Опубликовано: 23.04.1987

Авторы: Бабков-Эстеркин, Вислобоков, Ляшевич

МПК: E21C 39/00, E21F 5/00

Метки: акустическим, выбросоопасных, зон, массива, методом, прогнозирования, соляного

...процесс снятия показанийс прибора, исключив, таким образом,ошибки оператора. Счетчик 14 представляет собой три последовательносоединенных десятичных счетчика с дешифраторами, информационные выходыкоторых подключены к индикатору 15,Блок 16 контроля напряжения источникапитания представляет собой компаратор, сравнивающий образцовое напряжение на входе с напряжением источникапитания и изменяющий свое состояниена входе при падении напряжения источника питания ниже 6,2 В, что индицируется на индикаторе 15.Устройство работает следующим образом.Отобранная проба карналлитовой руды крупности 2-3 мм помещается в сетчатую кассету 6, которая вставляетсяв кассетный зажим 5, снимающий излишки руды и дозирующий пробу по размерам кассеты 6. Стакан 2 для...

Номер патента: 1305344

Опубликовано: 23.04.1987

Авторы: Жигулин, Кириченко, Кочегарова, Николин, Яйло

МПК: E21C 39/00

Метки: горного, давления, моделирования, моделях, проявлений, эквивалентных

...В соответствии с рекомендациями модель угольного пласта Ь изготавливают из эквивалентного материала, состоящего иэ 4,85% игдантина и 95,15% кварцевого песка. Игдантин измельчают и тщательно перемешивают с песком, нагретым до 70 С. После этого материал засыпают в опалубку и закатывают катком с удельным давлением 230 Н/м, количество циклов закатки 15. В момент закатки устанавливают датчики деформации состоящие иэ двух балочек, между которыми находится пластинка из Фосфористой бронзы толщиной 0,5 мм с электротензометрами сопротивления, Точность регистрации относительных деформаций составляет 5 10 После окончания закатки над моделью устанавливают гибкий промежуточный элемент в виде стальной ленты толщиной 1 мм, которую натягивают...

Номер патента: 1305345

Опубликовано: 23.04.1987

Авторы: Белик, Лысенко, Ситкарев

МПК: E21C 41/00

Метки: залежи, наклонной, открытой, разработки

...целью уменьшения годовых объемов вскрьппных работ, при отработке каждого добычного горизонта у висячего бока залежи формируют временный целик по - лезного ископаемого, а каждый нижележащий добычный горизонт отрабатывают до временного целика на вьппележащем добычном горизонте, при этом, в в процессе отработки нижележащего добычного горизонта нарезают вышележащий вскрышной горизонт и формируют со стороны этого горизонта указанный временный целик полезного ископаемого, после чего указанный временный целик отрабатывают, а горную массу от отработки его перегружают на транспортные средства нижележащего добычного горизонта, затем дорабатывают нижележащий добычный горизонт и формируют на нем следующий временный целик полезного ископаемого у...

Номер патента: 1305346

Опубликовано: 23.04.1987

Авторы: Плотников, Рыбаков, Рыбакова, Фомин

МПК: E21C 41/00

Метки: наклонном, основании, отвалообразования

...пород; на фиг.2 - то же, после формирования предотвала.Способ осуществляют следующим образом. 15По бестранспортной технологии отрабатывают уступ 1 со вскрытием пласта 2 полезного ископаемого. Породу уступа 1 размещают в отвал 3 заходками 4 с разделением на ярусы 5 и 20 6. В почве 7 пласта полезного ископа" емого в пределах заходки 4 перед ук" ладкой породы, а значит, и раэработ" кой уступа 1 создают выемки 8 и 9 с горизонтальным или наклонным в про" 25 тивоположную направлению падения пласта сторону дном. В нижней выемке 8 формируют удерживающую призму 10. Между последней и откосом полезного ископаемого размещают призму 11 из ЗО полезного ископаемого. В случае разработки крепких пород предотвал 12 формируют при взрыве уступа 1...
