E21C — Эксплуатация шахт и карьеров
Способ открытой разработки месторождений полезных ископаемых
Номер патента: 688623
Опубликовано: 30.09.1979
Авторы: Барсуков, Протасов, Сидоров, Тартаковский, Шпортко
МПК: E21C 41/00
Метки: ископаемых, месторождений, открытой, полезных, разработки
...ротсыпки вскрышных пород в н При открытои разработке месторождении 1 О полезных ископаемых у одного цз торцов 1карьера формируют транспортную перемычку 2 из вскрышных пород при отработке вскрышной заходки 3 роторным экскаватором 4. По мере перемещения заходки 15 вскрышного уступа перемещают перемычкук другому торцу 5 карьера путем отсыпки вскрышных пород в направлении перемещения перемычки и погашения ее при вскрытии полезного ископаемого 6. Отсып ку перемычки ц ее погашение могут производить одновременно. Погашение перемычки ц вскрытие полезного ископаемого производят драглайном 7. Породы вскрышного уступа доставляют цз забоя во внутренние 25 отвалы 8 посредством конвейера 9, перегружателя 10 и отвалообразователя 11, В дальнейшем...
Способ полевой сушки резного торфа
Номер патента: 688629
Опубликовано: 30.09.1979
МПК: E21C 49/00
Метки: полевой, резного, сушки, торфа
...под воздействием природных факторов сохнет быстро, так как находится в благоприятных условиях, а 30 нижний практически не сохнет, поскольку связан с влагонасыщениями подстилающим основанием и закрыт сверху вышележащим слоем.По достижении верхним слоем кирпи- дб чей торфа в фигурах сушки 4 влажности 40 - 60% производится съем этого слоя и уборка в складочную единицу-штабель 5, размещаемый на площади рабочего участка. Одновременно с уборкой высушенного 40 до уборочной влажности верхнего слоя кирпичей производят съем последующего за ним недосушенного слоя, укладывая кирпичи этого слоя на поверхность штабеля, образованного из высушенных кирпичей первого слоя. После этого одновременно сушат открывшийся в фигурах последующий слой...
Подземный шахтный отстойник
Номер патента: 689629
Опубликовано: 30.09.1979
Авторы: Дэвид, Ричард, Хильберт
МПК: E21C 45/00
Метки: отстойник, подземный, шахтный
...1 и 2. Отличис со- СТОИТ ТОЛЬКО В ТОМ, ЧТО КОВШИ ВЫНОСЯТ уголь 23 к верхнему торцу 5 и отваливают сго в мальш отстойник 27. Для выводасуспензии по трубе 13 на поверхность шахты предусмотрен насос 10, работающий от двигателя 8.При работе перемешивающее устройство 28 постоянно перемешивает суспензию в малом отстойнике 27, поддерживая ее концситрацию однородной. Резервуар 31 для воды поддерживается заполненным либо перетоком ее из большого отстойника 1 через водослив 32, либо выпуском воды через трубу 33 из отверстия 34 путем открытия вентиля 35.5На фцг, 6 и 7 показан видоизмененныйвариант отстойника. От гцчие отстойника, изображенного ца фиг. 3 - 5, состоит г, средстве для извлечения угля из продольного углубления 7. Двигатель насоса 8...
Щелеобразователь ударного действия
Номер патента: 690175
Опубликовано: 05.10.1979
Авторы: Нестеренко, Полуянский, Шматовский
МПК: E21B 4/14, E21C 25/02
Метки: действия, ударного, щелеобразователь
...вид,Щелеобразователь ударного действиясостоит из пакета погружных пневмоударников 1, сжатый воздух к которым подводится через кронштейн-воздухораспределитель 2 от гибкого воздуховода 3.Пневмоударники 1 оснащены породораэрушающими коронками 4, армированнымитвердосплавными вставками 5. В передней части пневмоударники скреплены посредством соединительных элементов 6и 7, С помощью шарнира 8 накет пневмо ударников 1 соединен с манипулятором 9. Для перемещеия пакета пневмоударников относительно забоя щели служит по- воротно-подающее устройство 10.Работа щелеобразователя ударного действия заключается в следующем,Щелеобразователь монтируется на манипуляторе 9 и с помощью манипулятора. устанавливается в требуемое для бурения щели...
Ударный механизм
Номер патента: 690176
Опубликовано: 05.10.1979
Авторы: Авербух, Блюм, Катаржнов
МПК: E01C 19/05, E21C 37/00
...насжатие. С промежуточным звеном скреплен рабочий инструмент 13.Между стенками цилиндров 1 и 3 ибойком 2 имеются заполненная газом по 15лость А и заполненные маслом сообщающиеся полости В и С. Площадь сеченияполости С значительно больше площадисечения полости В.Ударный механизм работает следующим образом,Подвижный цилиндр 3 с помощью. привода (на чертеже не показан) совершаетколебательные движения, скользя по неподвижному цилиндру 1. При движении цилиндра 3 вправо масло из полости С перетекает в полость В через отверстия в: стенке корпуса 1. При этом боек 2 движется влево и сжимает газ в полости А.В привод ударного механизма встроена обгонная муфта, которая осуществляетвзвод и разгон бойка 2, Боек, достигнувкрайнего положения,...
Фронтальный агрегат
Номер патента: 690179
Опубликовано: 05.10.1979
Авторы: Атрушкевич, Бурчаков, Гонтов, Малышев, Сазонов, Солод, Федунец, Экбер
МПК: E21C 27/00
Метки: агрегат, фронтальный
...фронтальный аг регат, вид сверху; на фиг. 2 - разрез А-А фиг. 1.Фронтальный агрегат состоит из нескольких рабочих органов 1 стрел формы, установленных на тележке спортирующего става 3, выполненн виде желоба, механизированной кр механизма подачи 5 и насосной ст 6. Тележки 2 соединены между со шарнирными тягами 7 и перемещ по транспортирующему ставу 3, М подачи 5 рабочих органов состоит следовательно соединенных гидродо тов 8 и направляющих 9, располо в трубе 10.690 Заказ 5930/3 57 Подписное ЦНИИ Т ра 3Фронтальный агрегат работает следующим образом,Рабочий цикл начинается с самоэарубки всех рабочих органов, Зарубка осуществляется при помощи гидродомкратов крепи 4, посредством которых каждая секциясоейяйяется с транспортирующим ставом...
Наклонная направляющая для угольного струга
Номер патента: 690180
Опубликовано: 05.10.1979
Авторы: Голод, Перов, Розенблат, Шумков
МПК: E21C 27/32
Метки: наклонная, направляющая, струга, угольного
...угольник 1, верхний направляющий элемент 2, концевые части 3 и среднюю часть 4 нижнего направляющего элемента. Верхний направляющий элемент 2 закреплен на угольнике 1 посредством замка 5 и фиксирующего элемента 6. Концевые части 3 нижнего направляющего элемента установлены на полых кронштейнах 7 с возможностью съема посредством замков 8, например Г-образного паза и штифта 9. Концевые части имеют по торцам отверстия 10 и пазы 11.Средняя часть 4 нижнего направляющего элемента по торцам имеет горизонтальные оси 12 с параллетп ными лысками 13, соответствующими формам отвер стия 10 и паза 11, и наклонную полку 14,которая снабжена по концам штырями 15 с подвижно установленными на них втулками 16. Полые кронштейны 7 выполнены с гнездами 17...
Способ осушения высокообводненных торфяных залежей преимущественно верхового типа
Номер патента: 690188
Опубликовано: 05.10.1979
Авторы: Белова, Гогорев, Двоскина, Коновалов, Лившиц, Станчинская, Татур
МПК: E21C 49/00
Метки: верхового, высокообводненных, залежей, осушения, преимущественно, типа, торфяных
...отрывкой сообщающейся страншей-осушитекей 4 на всеучастка А. На этом заканчиваэтап осушения,Ф Отрывку траншей-осушитекей производят на расстоянии друг от друга, опреде кяемом зависимостью с, = 2 1 ст, где- расстояние между трашитекямие1 - радиус эффективного осушающеговлияния канала /траншеи/;му сокращению темы осуше,ния ность получить кий эффект уже ства 3 69018- коэффициент, зависящий от воднофиэических свойств залежи, водного питания и взаимного влияния траншей,Через 2-3 месяца углубляют сетьтраншей-осушителей 4 с отрывкой магистрального канала 5 на участке А и одновременно создают сеть траншей-осушителей 6 на участке Б. На этом заканчивается второй этап осушения. ОЧерез 2-3 месяца на участке А доводят сеть траншей-осушителей до...
Устройство контроля местонахождения рабочего органа выемочной машины
Номер патента: 691561
Опубликовано: 15.10.1979
Авторы: Волик, Журавлев, Лазовский, Подгайский
МПК: E21C 27/18
Метки: выемочной, местонахождения, органа, рабочего
...6 и 7, контролирующие совпадение текущих и заданныхучастков работы струга,Два смежных неподвижных контактадискретного датчика 1 оединены черезувел 8, предназначенный для определениянаправления перемещения, с двумя входамиреверсйвного счетчика 9. Счетчик9 выполнен в виде многопозиционногопереключателя, снабженного двумя шаговыми приводами переключения для прямого и реверсивного отсчета импульсов.Неподвижные контакты этого переключателя соединены с индикаторами 10 деся 1 ков отсчитываемых единиц и с многопозиционньтми переключателями 11 и12, аналогичными по конструкции, назначению и связям переключателям 4и 5Устройство работает следующим обравом (пневматический вариант) .При вращении приводной звездочкиструга на чертеже не показана)...
Стреловидный исполнительный орган проходческого комбайна
Номер патента: 691562
Опубликовано: 15.10.1979
Авторы: Кузнецов, Лазуткин, Нордин, Пахомов, Ушаков
МПК: E21C 27/24
Метки: исполнительный, комбайна, орган, проходческого, стреловидный
...выработки без вращенияударника вокруг оси стрелы. Это исключает возникновение изгибающих моментов, действующих на ударник со сторонызабоя во время его работы, а также избавляет от необходимости иметь допол- .нительный привод вращения ударникавместе с опорой вокруг оси стрелы,что упрощает конструкцию машины в це-лом й повышает ее надежность,.25 3Исполнительный орган проходческогокомбайна состоит из телескопической,стрелы 1 с режущей коронкой 2 и дЬумя гидродомкратами 3 подъема и опускания стрелы, ударника 4, навесногоприспособления, закрепленного на стреле и включающего подвижную относительно стрелы плиту 5, направляющую раму6, укрепленную на стреле, два гидродомкрата 7 перемешения плиты, гидродомкрат 8 поворота, рычаг 9 и...
Зарядная машина
Номер патента: 691563
Опубликовано: 15.10.1979
Авторы: Ефремов, Перегудов, Тупов, Тутов, Чайковский, Чернуха
МПК: E21C 37/00
Метки: зарядная
...имеются кольцеобразныеряды наклонных отверстий 16 и 17. Корпус 15 связан с кольцеобразоной трубой18 посредством патрубков 19. На кольцевой5трубе имеются отверстия 2 О. Внутри корпуса15 установлен клапан 21, подпружинен-,ный оттарированной пружиной 22, расположенной на штоке 23. Для предохранения от попадания ВВ в корпус на немустановлена крышка 24,Машина работает следующим образом,После установки шланга 8 со смесительным устройством 14 у дна скважины ипоследующем заряжании аммиачносилит 25ренных ВВ, оператор включает насос 4для подачи воды в парогенератор 5. Образовавшийся пар поступает через шланг,8 в смесительное устройство 14,а затем в межгранульное пространство ВВ.ЗоНа пульте управления устанавливают заданное давление, температуру,...
Устройство для разрушения горных пород распирающими усилиями
Номер патента: 691564
Опубликовано: 15.10.1979
Автор: Радченко
МПК: E21C 37/02
Метки: горных, пород, разрушения, распирающими, усилиями
...встроен терморегулирующий алемент 6.В рабочем органе 3 со стороны торца выполнен канал 7, сообщающий полость рабочего органа с атмосФерой. На входе 15 в корпус 1 установлен вентиль 8 для звпирания полости корпуса, а в кожухе 2 выполнены отверстия 9 с установленными в них заглушками.Устройство работает следующим обра зом.В опрокинутом виде(рабочим органом 3 вверх) череа вентиль 8 подается вода, которая, заполняя полость корпуса 1 и рабочий орган 3,вытесняет воздух через торцовый канал 7. Вентиль 8 закрывается, кожух 2 смещается (надвигается) на пустотелый рабочий орган 3. При подаче хладагента-углекислоты (СО) из баллона в кожух 2 через от- верстие 9 замораживается вода в пустотелом рабочем органе 3 затем кожух 2 смешается на корпус 1 и...

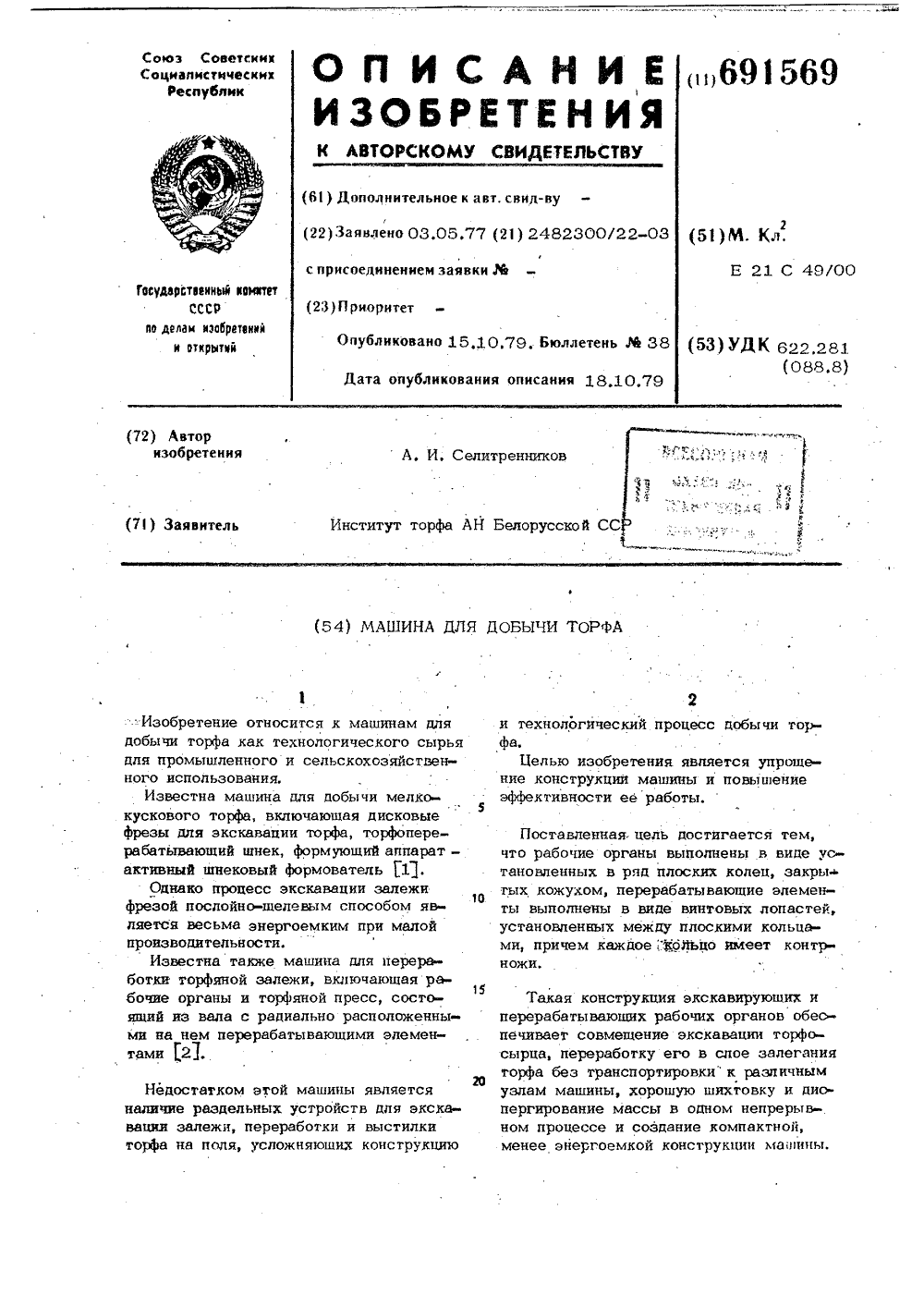

Машина для добычи торфа
Номер патента: 691569
Опубликовано: 15.10.1979
Автор: Селитренников
МПК: E21C 49/00
...имеется выход для выстилки переработанного торфа. При вращении вала 3 перераба-.тывающие элементы 4 внутри кольцево 50 го пространства взаимодействуют с ре рами колец и контрножами 2, выполняю- шими функцию перерабатывающих граней, При атом торф подвергается пластической деформации - механической переработке с диспергированием органической волокнистой части в заданных пределах в зависимости от шага винтовых витков, об пространства смонтирован вал 3 торфяного пресса с радиально расположенными перерабатывающими элементами в виде винтовых лопастей 4 с боковыми гранями, повернутыми под углом к плоскости вращения. Они расположены участками с противоположным направлением винтовых витков, образованными концами ло- пастей, смещенных одна по...
Механизм подачи горной машины
Номер патента: 692581
Опубликовано: 15.10.1979
Автор: Брайен
МПК: E21C 29/00
Метки: горной, механизм, подачи
...горизонтально в паре проушин 27 каретки; корпус-. ная часть 24 приспособления входит в просвет между проушинами с воэможностью перемещения в вертикальной плоскости относительно пальца. Приспособление 16 имеет также некоторую воэможность поворота в горизонтальной плоскости, что обеспечивается формой отверстия 25. Как видно на фиг, 4, диаметр отверстия увеличивается от среднего в осевом направлении участка этого отверстия к обоим торцам последнего; в результате образуются участки 28 и 29 поверхности отверстия, имеющие форму усеченных конусов. Такая конструкция допускает ограниченное перемещение башмака в горизонтальной плоскости.Корпусная часть 24 приспособления соединена сваркой с элементом 30, предназначенным для контакта с цепью и...
Устройство для рассредоточения заряда взрывчатого вещества воздушным промежутком
Номер патента: 614658
Опубликовано: 25.10.1979
Авторы: Жариков, Ковалев, Кудряшев, Марченко, Мельников, Новиков, Сеинов
МПК: E21C 37/00
Метки: вещества, взрывчатого, воздушным, заряда, промежутком, рассредоточения
...устройства; на фиг. 4 - разрез Б - Б фиг. 3.Устройство для рассредоточения заряда ВВ воздушного промежутка содержит затвор 1 и опору 2. Затвор 1 представляет собой гофрированную эластичную оболочку 3 с усиливающимиэлементами, например ребрами 4 жесткости, которые переходят в жесткое основание 5, предназначенное для крепления опоры 2 затвору 1. Периметр верхнего основания оболочки равен периметру скважины или больше него,что обеспечивает надежное перекрытие поперечного сечения скважины.чивость затвора от опрокидывания оболочки вниз - усил;бывающими элементами, например ребрами жесткости.Предлагаемое устройство устойчиво к влаге и его можно изготовить централизованно. Формула изобретения устройствО для рассредоточения заряда0...
Датчик местонахождения угледобывающей машины
Номер патента: 693002
Опубликовано: 25.10.1979
Авторы: Дергачев, Кузоятов, Рыков
МПК: E21C 27/00
Метки: датчик, местонахождения, угледобывающей
...точках ротора 1.Распознаватель 8 направления переме-тдения с ротором 1 помещен в корпус 13,выполненный в виде толстостенного цилиндра, и боковую поверхность которого подиаметру вмонтированы две группы мвгни- отоуправляемых контактов 14-19. Причемкак контакты 14-16, так и контакты 1719 соединейы между собой параллельно.На внутренней стороне корпуса выполнен упор 20, который входитв один из З 5вырезов 10 в боковой поверхности 9 р спМнавателя направления перемещения иограничивает угловое перемещение расцознаввтеля направления перемещения,. Количество продольных вырезов равно Очислу одновременно работающих мвгнитоуправляемых контактов. Минймвльное чиоао контактов в каждой группе может бытьравным 1.Датчик работает следующим...
Механизм подачи горных комбайнов
Номер патента: 693003
Опубликовано: 25.10.1979
Авторы: Коновалов, Мышляев, Парамонов, Подобед, Хорин
МПК: E21C 29/00
Метки: горных, комбайнов, механизм, подачи
...Веая звезда имеет зубья 4, которыедитси в зацеплении с зубьями 5 рейВ, выполненной в виде гребенки. При том зубы 8 для снижения контактныхижений на рабочих поверхностяхев звезды иМеют пРЯмоУгольнУю Фори могут быть образованы штамповкойгазопламенной резкой. Вершины3 6зубьев 5 жестко закреплены, например,с помощью сварки на опорно-направляю-щей балке 7, укрепленной на раме кон+вейера 8.Рейка 6 состоит иэ звеньев, шарнирно соединенных между собой, например,с помощью планок 9 и осей 10.Для исключения заклинимния зубьев5 вовпадинах зубьев 4 шаг зубьев рей-"ки 1 р выбран меньшим, чем шаг т,1,зубьев звезды, а зубья звезды выполнены с подрезкой у осномния так, чтобыобеспечить необходимый зазор в зацеплении зубьев 4 и 5. Оля саморасштыбовкя во...
Устройство для управления горным комбайном со стреловидным исполнительным органом
Номер патента: 693004
Опубликовано: 25.10.1979
Авторы: Браккер, Волчок, Гиршович, Горшков, Гюбнер, Любощинский
МПК: E21C 35/24
Метки: горным, исполнительным, комбайном, органом, стреловидным
...клапаном 22 соединяет штоковую полость 004 429 гидроцилиндра 21 двустороннего действия с напорной магистралью .14 и входным каналом 30 двухпозиционного гидро- распределителя 18Устройство работает следуннцим образом, Включается гидронасос 13 управления, и жидкость по напорной магистрали 14 через канал 2 3 двухпозиционного гидравлического концевого выключателя 8, двух- позиционный гидрораспределитель 18, канал 24 двухпоэипионного гидравлического концевого выключателя 9 поступает в канал 16, который соединен с управляющей полостью 7 гидроуйравляемого золотника 5, При этом гидроуправляемый золотник 5 смещается, благодаря чему жидкость иэ напорной магйстрали подается в штоковую полость гидроцилиндра 2.Исполнительный орган 1 движется в...
Устройство для обработки или разрушения различных материалов электромагнитными волнами
Номер патента: 693005
Опубликовано: 25.10.1979
Авторы: Заварин, Перов, Шевченко
МПК: E21C 37/18
Метки: волнами, различных, разрушения, электромагнитными
...6(который соединяют с источником СВЧполя) в рабочее пространство камеры 1 54в ее нижней части, а вторая перегородка 8 установлена на выходе дополнительного рупора 7 в верхней части камеры 1. Такое расположение перегородок позволяет иметь наибольшую длину зоны взаимодействия обрабатываемого материала 2 с СВЧ-полем.Рупор 6 с помощью фланца 9 соединяют с источником СВЧ-поля, а рупор 7 с помощью такого же фланца 9 соединяют с камерой 10 эквивалентной нагрузки, через которую пропущено транспортирующее материал 2 приспособление 3. Перегородка 8, рассположенная на выходе волновода-рупора 6, наклонена под углом 100-130 к нижней поверхности камеры 1, Транспортирующее устройство 3, выполненное из теплостойкого материа- ла с малыми...
Способ разрушения горных пород электрическим током и устройство для его осуществления
Номер патента: 693006
Опубликовано: 25.10.1979
Авторы: Андриенко, Захаров, Протасов
МПК: E21C 37/18
Метки: горных, пород, разрушения, током, электрическим
.... Для получения сравнительных резуль 45породы размещают твердый диэлектрик ":.," "татов производили разрушение различныхс большей электрической йрочйостью; чем горных.породпри расположении электроразрушаемая порода,- :.:.;:,:. :-..: дов на одной поверхности без диэлектриУстройство для осуществления твкого. ка между ииМ и с диэлектриком, конспособа снабжено"располвгаемым на .: тактирующим с поверхностью разрушаемо50йповерхности породы дййлектрйком", упруго . :" породы,связанным с несущей рамой, в электроды Данные исйытвний приведены в таблирасположены в теле "диэлектрика и вы-це.693006 ДиэлекЗаглубде.ние,см Расстояние межПорода Расстояние перекрытия,см Напряжежение наэлектродах, кВ ду электродами,см...
Способ определения степени удароопасности участков горного массива
Номер патента: 693008
Опубликовано: 25.10.1979
Авторы: Петухов, Проскуряков
МПК: E21C 39/00
Метки: горного, массива, степени, удароопасности, участков
...способом "возбуждают упругие .волны звукового диапазона частот. Припомощи датчиков регистрируют продольные и поперечные упругие волны, распространяющиеся в зоне максимума опорного:давления, и измеряют время распространения этих волн от точки их возбуждениядо каждого из датчиков, установленныхна линии наблюдений. По измеренным.показаниям времени распространения волнопределяют величины скорости продольных ипоперечных упругих волн в зонемаксимума опорного давления, По скорости продольной упругой волны оценивают3 693008 4йапряженность горных пород в зоне макси- возбуждение упругих волн и определениемума опорного давления, Упругие харак- напряженного состояния и упругих характеристики горных пород определяют по теристик по скорости...
Устройство для измерения нагрузок на крепь подземных сооружений
Номер патента: 693009
Опубликовано: 25.10.1979
Авторы: Калинников, Козел, Машихина, Немировский, Репко
МПК: E21C 39/00
Метки: крепь, нагрузок, подземных, сооружений
...3. К осно, ванию 1 крепятся измерительные приборы; струнный динамометр 4 и вблизи трубы датчики 5 линейных перемещений. Камера заполнена вязким наполнителем. К кромке разреза трубы 3 приварены кронштейны 6, датчики 5 ввернуты в пробку 7 и соединены проводами с электровводом 8. Струнный динамометр 4 предохраняется от"попадения в него масла резиновой мембраной 9. Устройство работает с разом, При смещении боко оси выработки оно сжимае В разреза трубы 3 уменьша тате этого кронтштейн 6 датчика 5 показания кото ся и передаются к регис бору, Сжатие устройства009 4жащее герметичную камеру с крышкойи основанием, заполненную вязкимнаполнителем, и динамометр, о т л ич а ю щ е е с я тем, что, с цельюповышения точности измерейий, устройст, во...
Способ отвалообразования при разработке месторождений полезных ископаемых
Номер патента: 693010
Опубликовано: 25.10.1979
Автор: Тартаковский
МПК: E21C 41/00
Метки: ископаемых, месторождений, отвалообразования, полезных, разработке
...отсыпки отвала может быть слой отсыпают перпендикулярно к продоль- осуществлена планировка поверхности , ной оси площади засыпки да середины отвала и рекультивация. выемки из накопительных складов 1, пе-ф о рм у л а и з о б р е т е н и я . ремещая головную 3 и хвостовую 4 баш- , . Способ отвалообразования при разразимашины вдоль продольной оси зоны ботке месторождений полезных ископаерасыпки. В это время создают накопитель мых, включающйй отсыпку пород горизонные склады 8 на противоположной стороне . тальными слоями перпендикулярно и пеплощади засьщки; из которых породы от- ., ремещение фронта отсыпки параллельно сыпают в оставшуюся половину слоя при .1 О продольной оси площади засыпки, о т - ,обратном движении башенного экскамтора,л и...
Подводное грунтозаборное устройство “гардан
Номер патента: 693018
Опубликовано: 25.10.1979
Автор: Мамаев
МПК: E21C 45/00
Метки: гардан, грунтозаборное, подводное
...фиг. 3 - вазования его на сравнительно больших риант грунтозаборного совка, на фиг,4глубинах, свыше 100 мсистема привода перемещения частейИзвестно также устройство для под- совков и пусювое устройство в разводной разработки грунта, включающеетрезе.грунтозаборные совки, опорную раму и . Предлагаемое устройство включаетподъемные канаты 121.совки 1 и 2, замок 3, упор 4, двухНедостатком устройства является его створчатые крышки 5, петли 6, ципиндгромоздкость и недостаточная эффектив- ры 7 с поршнем 8,шток 9, ползун 10.ность, с направляющей Й 1, взрывную камеру 12,Цель изобретения состоит в повыше- . камеру для часового механизма и источнии эффективности забора грунта путем ника электроэнергии 13, корпус 14 заиспользования энергии...
Устройство для транспортирования твердых полезных ископаемых со дна моря
Номер патента: 693019
Опубликовано: 25.10.1979
Авторы: Белявский, Истошин, Контарь, Коптяжин, Лезгинцев
МПК: E21C 45/00
Метки: дна, ископаемых, моря, полезных, твердых, транспортирования
...8, что обеспечиваетпостоянную положительную плавучесть(тягу) поднимаемой ветви эластичногорукава, При подъеме загруженных секцийэластичного рукава на борт плавсредстваносителя 1 происходит разгрузка их наразгрузочном устройстве 2. Причем решетка 9 препятствует попадению материала из грузовой камеры 2 и в герметичную оболочку 10. После разгрузки погружающая ветвь эластичного рукава опускается под воду и направляется к агрегату3. 50 формула изобретения 1. Устройство для транспортированиятвердых полезных ископаемых со днаморя, имеющее загрузочный придонныймеханизм, например с катками, имеющими з693019ми ребрами с перфорированными углублениями.На фиг, 1 изображено устройстводля транспортирования полезных ископаемых; на фиг, 2 - гибкий...
Самоходный конвейерный перегружатель
Номер патента: 693020
Опубликовано: 25.10.1979
Авторы: Вишневский, Кацаров, Осипенко, Соловьев, Сопов
МПК: E21C 47/04
Метки: конвейерный, перегружатель, самоходный
...через балансирные тележки.При этом оси горизонтальных валиков могут быть смещены относительно оси вертлюга в сторону приемнойстрелы.Такое выполнение конструкции самоходного конвейерного перегружателя позволяет простыми средствами повыситьстабильность поворота приемной стрелыв лиане без увеличения веса металлокон 4струкций и упростить конструкцию мацкины, в результате чего облегчаетсяуправление машиной и повышается еенадежность в эксплуатации,На фиг, 1 изображен перегружатель,общий вид. (вид сбоку); на фиг, 2 -разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - схемадействия сил от веса приемной стрелы.На раме ходовой тележки 1 черезопорно-поворотное устройство 2 закреплена поворотная платформа 3. На надстройке 4,. жестко...
Добычная установка для горных предприятий
Номер патента: 694090
Опубликовано: 25.10.1979
Авторы: Бертхольд, Гельмут, Герберт, Мустафа
МПК: E21C 27/32
Метки: горных, добычная, предприятий
...выступ воздействуетрабочая ветвь 83 тяговой цепи струга, а холостая ветвь 84 этой цепиг сюразмещена у почвы в канапе 8,Управление положением струга относительно почвы 5 осуществляется вданном случае тягой 86, котораясвоей клиновой головкой 87 прилегает н нижней стороне наклонной поверхности 88 направляющей 61 струга,Тяга 86 может перемещаться в направпении стрелки О при помощи шарнирногорычага 89,на котором шарнирно.закреплен поршневой шток 90 домкрата91 дпя передвижки. Шарнирный рычагможно Фиксировать в различных положениях поворота при помощи болтовили т.п. Поворотом рычага 89 перемещается тяга 86, причем направляющая 61 и нижний резец 92стру. а либо поднимаются, либо опускаются. Благодаря этому возможнорегулирование попожения...
Гидравлический ударный механизм
Номер патента: 694636
Опубликовано: 30.10.1979
Авторы: Гуреев, Крывша, Плугатеренко, Щетинин
МПК: E01C 19/05, E21C 37/00
Метки: гидравлический, механизм, ударный
...маг:страли 17 подается в корпус 1 ударного механизма. По каналу б жидкость поступает к ко,ьцсВым проточкам 10 и 12. ПО к.льценой проточке 12 и каналу 9 жидкость и тупает в камеру 13,,5.;Повременно по каналу б, кольцевой пготочке 1 О, по каналу управления 4, прот; - .к. 25 у 1 арного поршня 2, по каналу 7 н; ко. гь поступает в полость 21 золот :- к".Силы, действующие на золотник 5 со с ороны солост 21, превынаютдей:твующнс на золотник 5 со сторсны полости 22, что удерживает золотник 5 в ч-,;-с: - :ем положении. Под действием жилсости, поступающей в камеру 13, мдарь:й нсвшень 2 начинает ускоренное движение в .горану инструмента 2 О, вытесняя г:рп это:, жидкость из камеры 14 з напорную маг,страль,При движении,Всиз 1 лэрный порпень 2...
Насадок гидромонитора
Номер патента: 694637
Опубликовано: 30.10.1979
Авторы: Изаксон, Сигаев, Шаклеин
МПК: E21C 25/60, E21C 45/00
Метки: гидромонитора, насадок
...сопротивления.Это достигается тем, что насадок имеет конический и цилиндрический участки и выполнен таким образом, что в критическом сечении (в месте перехода конического участка в иплпнлрпческий) имеется кольцевой уступ, сообщенный с атмосферой по. средством ралиальных отверстий.Уступ образуется за счет того, что цилиндрический участок выполнен с диаметром на 10 - 2000 большим, чем минимальный диаметр конического участка. Превышение внутреннего диаметра цилиндрического участка над минимальным диаметром конического участка необходимо для обеспечения кольцсво;о зазора между струей воды,и стенками цилиндрического участканасадка. В этом зазоре образуется воздушно-водяной защитный слой. Величина диаметра цилиндрического участка...
Исполнительный орган горного комбайна
Номер патента: 694638
Опубликовано: 30.10.1979
Авторы: Батраков, Климов, Лазуткин, Морозов, Прохоровский, Ященко
МПК: E21C 27/24
Метки: горного, исполнительный, комбайна, орган
...13 энергии сбольшой степенью сжатия (за счет хола поршня). Пульсатор 4 имеет жидкостну о полость А и полость управления В. Пор.шень отрывника 2 разделяет гттроттилтттт.тр 3 на напорную В,и сливнуто Г полос"Работа исполнительного органа заклк.чается в слелуютцем.При прорезании режущим лпскомтцели в массиве жидкостная ттосг,д, А, полость управления Б пульсатор., ч сливная полость Г гидроцилинлра соел 1 тнены трубопроводом 8 с напором, со;,.:.- ваемым гплронасосом 11, тхоторый заражает пульсатор, импульсный кланат 5 закрыт, тарелка оттрьтвттика утоплена в1 Оотас режущего диска, напорная полость В гидроцилиндра соединена трубопровоэ.;: 7 со сливом. Одновременнс с этим проискодит зарядка гидропнезматическ(н о аккумулятора 13 энергии...
