Номер патента: 1033735

Опубликовано: 07.08.1983

Автор: Назимко

МПК: E21C 39/00

Метки: глубинный, горных, пород, репер, смещений

...с двумя пружинами, вид сбоку;на фиг. 5- конструкция чеки, удерживающей пружины репера в исходнойсостоянии.П р и м е р .Глубинный репер состоитиэ стальной штанги 1 длиной 100 мм,ди-,аметром 8 мм,имеющей винтовую нарез". ку 2 с левбй резьбой (фиг,1 ). К штанге 1 приварена упругая трехвитковаяспиральная ленточная пружина 3 с внеш:ним диаметром 100 мм в раскрученномсостоянии и шириной 70 мм. Коэффициентжесткости спиральной Пружины 3 равен0,01 Н.м.рад . Спиральная пружина 3имеет острые выступы 4. На штанге 1укреплена зажимом 5 проволочная тяга б.Подготавливают глубинный репер кзасылке в шпур следующим образом(фиг.3). Зажав неподвижно штангу 1 35 3со стержнем, на спиральнуюпружину3 одевают ворот 7 и, закручивая на2-3 витка,...

Номер патента: 1033736

Опубликовано: 07.08.1983

Авторы: Бекбаев, Битимбаев, Гердт, Дольник, Коган, Корн, Мухитов, Прытков, Цой

МПК: E21C 39/00

Метки: визуального, горных, перемещениями, пород, прибор

...с сигнальными элементамив виде стержней; на фиг. 2 - то же,после некоторой деформации массива;на фиг, 3 - вид А на фиг.1;:на фиг,4 прибор для визуального контроля за пе.ремещением горных пород с коническим упором, на фиг. 5 - то же, опорная плита выполнена в Виде угольника,на фиг. 6 - разрез Б-Б на Фиг. 4; нафиг. 7 - расчет величины деФормациипо количеству выпавших сигнальных эле.ментов, на Фиг, 8 - опорная плита сшарнирным соединением е частей идополнительной опорной плитой с напЭ 1равляющими, на юг. 9 - вид В нафиг,8. на Фиг, 10 - разрез Г-Г нафиг. 9Прибор для визуального контроляза перемещениями горных пород состоит из штанги 1, закрепленной в сскважине любым известным способом,с цилиндрическим 2 (фиг,2) или коническим 3 (Фиг, 4 и...

Номер патента: 1033737

Опубликовано: 07.08.1983

Автор: Яськевич

МПК: E21C 39/00

Метки: горных, напряженного, пород, состояния, строительных

...1 представлена зависимость коэффициентов линейного расширения порфиритов от температуры и величины действующих напряжений; на Фиг. 2 - зависимость среднего ко эффициента линейного расширения пор фиритов от величины прикладываемой нагрузки; на фиг. 3- зависимость среднего коэффициента линейного рас- ширения цементного пескобетона от величины прикладываемой нагрузки,Способ осуществляют следующим образом.Серию образцов, выбуренных из массива горных пород или строительных конструкций, подвергают длительному (до 1 ч сут ) воздействию сжимающих нагрузок при различных для каждог го оЬразца серии значениях сжимающих напряженийЗатем образцы разгружают и проводят на образцах дилатомвтрические испытания для снятия кривых зависимости...

Номер патента: 1033738

Опубликовано: 07.08.1983

Автор: Лодус

МПК: E21C 39/00

Метки: смещений

...на друга позволяетповысить их количество в одной скважине без ущерба для точности измере"ний, Кроме того, отсутствует непо- "средственное соединение стержня с реперами, и поэтому один стержень,снабженный измерительной аппаратурой,может обслуживать несколько скважин 35с установленными в них реперами, чемуспособствует тот факт, что стерженьимеет контакт в Форме лишь одноговитка, что обеспечивает простуюрасшифровку снятых отсчетов относительно первого репера. Возможность увеличения количества невлияющих друг на друга реперов иприменение одного измерительногостержня на нескольких скважинахпри небольшой их длине позволяетповысить эффективность исследований.Устройство работает следующимобразом.Сразу после сборки устройства в, 50скважине...

Номер патента: 1033739

Опубликовано: 07.08.1983

Авторы: Паршкин, Семенов

МПК: E21C 41/00

Метки: отвалообразования

...работдля разравнивания гребней и конусовпри осуществлении горнотехническойрекультивации поверхности отвала, атакже значительно увеличивается период интенсивной уоадки (от 3 до5 лет ) отвала вследствие неравномерной его плотности, что задерживает возможность выполнения рекультивационных работ,Наиболее близким к изобретению потехнической сущности и достигаемомурезультату является способ отвалообразования, включающий, отсыпку породв пионерную насыпь и укладку их примыкающими к ней наклонными отвальными заходками метанием ( 2 1,Недостатками известного способа являются неравномерное уплотнение отвала, вследствие чего неполностьюиспользуется его емкость, и увеличение периода интенсивной усадки горноймассы. отвала (от 3 до 5 лет ),...

Номер патента: 1033740

Опубликовано: 07.08.1983

Авторы: Пашенков, Ушаков

МПК: E21C 41/00

Метки: дробильно-перегрузочный, карьере, комплекс

...на доставку.Поставленная цель достигается тем,что в дробильно-перегрузочном комплексе в карьере, включающем дугообразный аккумулирующий склад с экскаватором, конусную дробилку с приемным бункером, пластинчатый питатель и конвейер, в центре дугообразного аккумулирующего склада, разделенного на секции, радиальными перегородками, между конусной дробилкойи экскаватором установлен загрузочныйбункер с пластинчатым питателем.На фиг. 1 приведен дробильно-пере"грузочный комплекс,в плане; на фиг.2 сечение А-А на фиг,1,Дробильно-перегрузочный комплекссодержит дугообразный аккумулирующийсклад 1 с радиусом К, экскаватор 2,конусную дробилку 3 с приемным бунке ром 4, ленточный конвейер 5.В центре 0 аккумулирующего склада1 между конусной дробилкой 3 и...

Номер патента: 1033741

Опубликовано: 07.08.1983

Авторы: Дриженко, Хватов, Якубенко

МПК: E21C 41/00

Метки: крутопадающих, месторождений, открытой, разработки

...блоками ориентированно под углами к лежачему бокуРКо( и"% 1 цН - ЬК)ссс ъМи к висячемурабочую площадку Формируют путемвзрывания смежных блоков соседних горизонтов и ориентируют под теми же углами Ы и У, а подпорные стенки формируют соответственно при отработке каждого блока между смежными блоками вдоль откоса отрабатываемых вскрышных3 .10334 4горизонтов, при этом соседние блоки бермами, длину которых выбирают в на горизонте соединяют транспортными пределах по лежачему боку 1- н .ьк сь);р 1 ямо-Рсовын 9.илы)-ык) т 1, 3 с- )з 1 п оЕ по висячему боку(Кп У 1где Р - расстояние от блока до лежачего бока залежи, м, 1, -. длина карьера по поверхности, м; Цн " вертикальная мощность покрывающих пород, м 1Нт - текущая глубина карьера, м,...

Номер патента: 1033742

Опубликовано: 07.08.1983

Авторы: Габитов, Кашапов, Шадрунов

МПК: E21C 41/00

Метки: ископаемых, месторождений, отвалообразования, открытой, полезных, разработке

...последнего, отвала отсы на расстоян воряющем ус ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОЬЮ СВИДЕТЕЛЬСТВУ(56) 1, Абегян Ц.Х. Об одной возможности увеличения высоты отвалов.Сб, "Научные труды НИГМИ", Ереван,вып. 1 Х, 1971.2. Русский И,И. Технология отвальных работ и рекультивации накарьерах. М , "Недра", 1979с. 76"77 (прототип),.(54)(57)1.СПОСОБ ОТВАЛООБРАЗОВАНИЯПРИ ОТКРЫТОЙ РАЗРАБОТКЕ.МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, включающийтранспортирование породы и разгрузку ее вдоль отвального фронта под 2 н сЬо с 5 с 2 НрбрК+ ш,где Н - высота отвала;5 н - расстояние между опережающими насыпями;О(, - угол отКоса отвала;Щн - ширина опережающей насыпипричем опережающие насыпи отсыпаютс опережением 1.н относительно...

Номер патента: 1033746

Опубликовано: 07.08.1983

Авторы: Мучник, Папырин, Портянко, Софийский, Шмелев

МПК: E21C 45/00

Метки: добычи, ископаемых, полезных, преимущественно, скважинной, угля

...пульпы черездобычные скважины 2 1.Недостатком этих способов является значительные энергетическиезатраты на разрушение полезногоископаемого из-занизкой проницаемости воды,Цель изобретения - повышение эффективности добычи путем сниженияэнергетических затрат на разруше".ние полезного ископаемого.Поставленная цель достигаетсятем, что согласно способу скважинной добычи полезных ископаемых,преимущественно угла, включающемупроведение подготовительной выработки ниже уровня пласта, бурение иэнее в пласт нагнетательных и добычных скважин, сбойку между ними образованием выработанного пространства, нагнетание в пласт воды с многократным изменением давления попилообразному режиму и извлечениеполезного ископаемого в виде пульпы через добычные...

Номер патента: 1033747

Опубликовано: 07.08.1983

Авторы: Гогричиани, Калатозишвили, Лобджанидзе, Пховелишвили

МПК: E21C 47/10

Метки: камнерезной, фреза

...также недостаточно надеж- .ны из-за наличия при работе фреэы по-.перечных вибраций режущего диска меж- З 0ду двухсторонними щеками, приводящих к быстрому выходу из строя уплот"нений. В образовавшийся зазор попада"ет пыль, вызывающая быстрый выходиэ строя роликовых опорЦелью изобретения является повы-.шение долговечности роликовых опорза счет предотвращения попадания в зазор между щеками фрезыпыли,Поставленная цель достигается тем, 40что в фрезе квмнереэной машины,включающей неподвижный опорный диск,на котором на роликовых опорах посредством двухсторонних щек с зазором установлен с воэможностью враще 45 77 2ния кольцевой режущий диск, в щекахвыполнены кольцевые каналы, соединенные с зазором и источником сжатого воздуха.На фиг. 1...

Номер патента: 1033748

Опубликовано: 07.08.1983

Авторы: Иванов, Петровский, Сопин

МПК: E21C 49/00

Метки: искусственного, обезвоживания, торфа

...менее экономичным;г ) большая удельная металлоемкость оборудования нв тонну пропаренного сырья. ронних включений, нагревание паромпод давлением до 150" 160 С выдержкув реакционном объеме, охлаждение,отжим и отделение отжатого продукта, процесс отделения постороннихвключений ведут одновременно с нагреванием, которое осуществляют посредством продувки нагретым воздухом, а термообработку осуществляютво взвешенном состоянии в том жереакционном объеме, в котором проводят выдержку, а отжим проводятпод давлением выше атмосферного.Кроме того, процессы нагреванияи выдержки массы осуществляют раэ"дельно,.,При этом охлаждение торфяной массы производят путем сброса давленияс последующим продуванием воздухом,использованным для нагревания исходного...

Номер патента: 1033749

Опубликовано: 07.08.1983

Авторы: Иванов, Клевицкий, Крутоголов, Петровский, Равич

МПК: E21C 49/00

Метки: подстилки, производства, торфяной

...егопериферии, при этом за счет механи:-;:ческого прессования создается равномерная структура торфа, а воздействие постоянного электрического поля обеспечивает эффективное перемещение жидкости в торфе и удалениеее из периферийных слоев.Исследования показали, что притолщине слоя, меньше 20 мм, процессобезвоживания происходит неудовлетворительно вследствие краевых эффектов у электродов. Поэтому минимальный слой обезвоживаемого торфапринят 20 мм. При толщине слоя,50 55 5 10 15 20 используют элект роки нети чески акт и в"ные материалы ЯУ групп,На фиг. 1 изображена схема производства торфяной подстилки, наФиг2 - кривая распределения влажности по толщине слоя торФа 500 ммпри совместном электромеханическомвоздействии на торф,Способ производства...

Номер патента: 1033767

Опубликовано: 07.08.1983

Авторы: Былино, Вагин, Ковалев, Малахов, Мещеряков, Проскуряков, Сергеев, Фомина

МПК: E21C 41/20, E21F 5/00

Метки: выбросоопасных, калийных, месторождений, пластов, подготовки

...частоты колебания упругих волн, строят зависимостьизменения частот колебаний от расстояния между пунктами возбуждения и регистрации упругих волн, устанавливаютпо ней критическое значение расстояния,на котором возможен прием частот коле-.баний, соответствующих диаметру наименьшего выбросоопасного геологическогонарушения отрабатываемого участкашахтного поля, а вентиляционный штрекпроводят на расстоянии от пункта возбуждения упругих колебаний, равном илименьшем критического., На чертеже представлен, график зависимости частоты упругих колебанийот расстояния между пунктом возбуждения и пунктами регистрации, где /..и 1 р- частоты колебаний типов волн.Способ осуществляется следующимобразом.На первоначальном этапе подготовки пласта к отработке...

Номер патента: 1033819

Опубликовано: 07.08.1983

Автор: Каныгин

МПК: E21C 37/06

Метки: монолитных, объектов, разрушения

...осевой плоскости, выполненное в виде двух пар плоских пластин, расположенных между щекамии шарнирно соединенных между собой и со щеками, образуя замкнутую полость, в которой расположен корпус с эластичной оболочкой 2 .Недостатком известного устройства является сравнительная сложность конструкции приспособления для передачи на щеки равнодействующей давления, перпендикулярной к их осевой плоскости, что снижает надежность работы устройства.Целью изобретения является упрощение конструкции и повышение надежности работы устройства.Для достижения указанной цели в устройстве для разрушения монолитных объектов, включающем помещаемые соосно в отверстие монолита раздвижные щеки, перфорированный корпус с эластичной оболочкой, установленный между...

Номер патента: 1035213

Опубликовано: 15.08.1983

Авторы: Ефремов, Прокофьев

МПК: E21C 35/19

Метки: крепления, резца

...является повышение эффективности стопорения резца от осевого поворота в процессе контакта с забоем. Поставленная цель достигается тем, что устройство, включающее корпус, имеюший продольное отверстие. под расположенную с возможностью продольного перемещения и осевого поворота цилиндрическую державку резца, сквозные поперечные отверстия, фиксирующие элементы в виде стержней с обращенными друг к другу скошенными торцами и упор под державку резца, в. котором размещен центрирующий штырь с конусной головкой, снабжено упругими элементами, а державка резца имеет сквозное радиальное отверстие под фиксирующие элементы и глухое осевое отверстие под центрирующий штырь, закрепленный в упоре кулака и взаимодействующий конусной головкой со...

Номер патента: 1035214

Опубликовано: 15.08.1983

Автор: Тоцкий

МПК: E21C 27/02

Метки: комбайн, угольный

...при перемещении каретки 19. Заслонки 36 перемещаются вспециальных направляющих 37, Вторыеконцы заслонок 36 закреплены в барабанах 38, свободно посаженных наоси 39 Заслонки 36 выполнены в видетонких стальных лент, поэтому онипри движении каретки 19 свободносматываются или наматываются на барабаны 38, свободно вращающиеся на осях39 Для исключения возможности попадания пыли внутрь корпуса 1 в немустановлен вентилятор 40, которыйзасасывает поступающий с откаточногоштрека свежий воздух через очистительные фильтры 41 и создает в корпусекомбайна повышенное (,избыточное 2 давление, которое препятствует проникновению пыли внутрь корпуса комбай"на. Для предотвращения попадания отбитого угля от скребковой цепи 10 вкорпус 1 служит кожух 42. Работа...

Номер патента: 1035215

Опубликовано: 15.08.1983

Авторы: Лебедев, Подмарков, Травин, Фонберштейн, Экомасов

МПК: E21C 37/14

Метки: горных, пород, разрушения

...хода 15 поршня 2 может иметь несколько вариантов конструкции, один иэ которых представ-. Ограничитель .хода поршня представляет собой диск с направляющими штангами 25, который размещен коаксиально к штоку 14 и имеет воэможность возвратно-поступательного перемещения относительно него. Фиксатор16 представляет собой пластину стремя отверстиями: одним центральными двумя, расположенными по периферии.Последние отверстия разреэные. Центральным, осевым отверстием фиксатор16 закреплен на штоке 14, например,с помощью резьбового соединения истопоров 26. В разреэных отверстияхразмещены с воэможностью возвратнопоступательного перемещения направляющие штанги 25. Для того, чтобыустановить необходимый объем камерысгорания 3, ограничитель...

Номер патента: 1035216

Опубликовано: 15.08.1983

Авторы: Угляница, Хямяляйнен

МПК: E21C 39/00

Метки: горного, массива, модель, трещиноватого

...экспериментальная установка модели, разрез; на Фиг, 2 - сечение А-А на фиг, 1 на фиг. 3 - сечение Б-Б на Фиг, 1.Установка состоит из фильтрационной камеры, включающей корпус 1 и две крышки 2 и 3,"верхнего 4 и нижнего 5 ряда клавишных элементов, лэух опорных плит б и 7, тяговых 8 и опорных 9 болтов, регулировочных муфт 10 и инъекционного устройства. В центре каждой клавиши верхнего ряда клавишных элементов 4 расположен стержень 11, который вместе с клави 1 шей может перемещаться в вертикальном направлении относительно корпуса модели благодаря проточкам 12 в корпусе Фильтрационной камеры. Каждаяверхняя клавиша 4 жестко соединена ссоответствующей нижней клавишей 5при помощи четырех тяговых болтов 8,которые попарно соединены между...

Номер патента: 1035217

Опубликовано: 15.08.1983

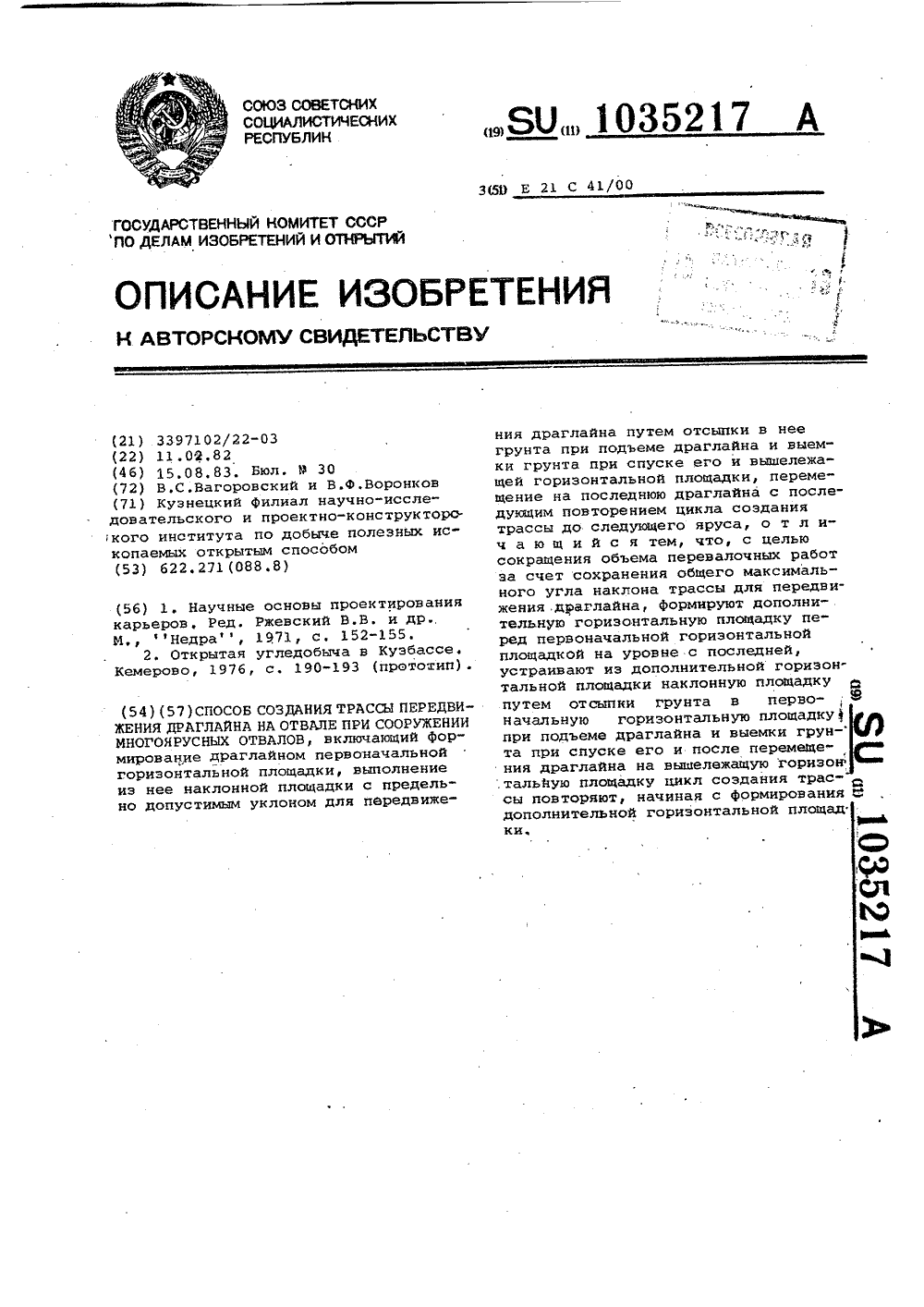

Авторы: Вагоровский, Воронков

МПК: E21C 41/00

Метки: драглайна, многоярусных, отвале, отвалов, передвижения, создания, сооружении, трассы

...объемы перевалочныхработ из-за отсутствия наклонных плоОщадок для передвижения драглайна,Наиболее близким к изобретению потехнической сущности и достигаемомурезультату является способ созданиятрассы передвижения драглайна на отвале при сооружении многоярусных отвалов, нключающий формирование драглайном первоначальной горизонтальнойплоцадки, ныполнение из нее наклонной с предельно допустимым уклономпутем отсыпки в нее грунта при подьеме и выемки при спуске и вышележацей горизонтальной плоцадки, перемещение на последнюю драглайна с последуюцим повторением цикла созданиятрассы до следуюцего яруса 23,Недостатком этого способа являет, ся большой объем переналочных работиз-за ныполаживания общего угла наклона трассы.Цель изобретения -...

Номер патента: 1035227

Опубликовано: 15.08.1983

Автор: Рачинский

МПК: E21C 47/10

Метки: прорезания, щелей

...в виде плоской пружины,один конец которой закреплен накорпусе диска, при этом дополнитель"ные режущие элементы расположеныпоочередно с режущими, сегментами,установлены с вылетом относительнорежущих сегментов и закреплены надругих концах плоских пружин с воз.можностью поперечного перемещения45относительно корпуса,На фиг. 1 показано устройство,. для прорезания щелей, общий вид, нафиг, 2 - узел 1 на фиг. 1, на фиг. 3 разрез А-А на фиг. 1, на фиг.разрез Б-Б на фиг, 1,Устройство для прорезания щелейвключает опору в виде перфораторнойштанги 1 и вилки 2, промежуточныешкивы 3 кронштейны 4, тяговый канат 5, рабочий корпус в виде дискаб, на ободе 3 которого жестко закреплены неподвижные алмазные режущие 227 2 сегменты 8, К корпусу...

Номер патента: 1036917

Опубликовано: 23.08.1983

Авторы: Агранат, Азриэли, Горбатов, Гуляев, Знахарев, Костюкевич, Кривченко, Круглов, Малеев, Марченко, Олейников, Юргилевич

МПК: E21C 25/04

Метки: горной, исполнительный, орган

...конец - впазу ведущей ступицы 1 1. Недостатком Устройства является низкая надежность из-за высокой нагруженности упругого элемента при передаче им максимальных нагрузок, что обуславливает большую вероятность поломки упругого элемента и выход из строя исполнительного органа.Целью изобретения является повышение надежности устройства.Поставленная цель достигается тем, что исполнительный орган горной машины снабжен брусом, а в ведущей ступице выполнен дополнитель,ный паз, причем брус жестко закреплен на ведомой ступице и установлен с возможностью перемещения в пазу ведущей ступицы. Фи 8, 2Составитель Н. Клочков грышева ТехредО.Веце ектор С.Шекмар едак аж 603 Подписноеого комитета СССРений и открытийаушская наб., д. 4/5 иал ППП "Патент",...

Номер патента: 1036918

Опубликовано: 23.08.1983

Авторы: Гапанович, Дацков, Дрижд, Новиков, Савченко

МПК: E21C 27/00

Метки: агрегат, выемки, выпуском, межслоевой, мощных, пластов, подкровельной, пологих, толщи, угля, угольных

...выемочную машину, например, комбайн 1, который перемещается по забойному конвейеру 2, секции механизированной крепи 3, каждая из которых содержит регулируемое ограждение 4, поддерживаемое в наклонном положении упорным гидродомкратом 5, завальный конвейер 6, расположенный под ограждениями крепи, и гидродомкраты 7 передвижения этого конвейера.Нижняя выдвижная часть ограждения - шибер 8 выдвигается гидродомкратом 9.К рештачному ставу конвейера 6 со сто. роны выработанного пространства шарнирно закреплены секции погрузочного устройства - наклонного лотка 10, длина каждой линейной секции которого равна ширине ограждения секции крепи. Сечение наклонного лотка 10 выполнено в виде прямоугольного треугольника, наклонная поверхность которого...

Номер патента: 1036919

Опубликовано: 23.08.1983

Авторы: Галкина, Ильина, Кауц, Фихтнер

МПК: E21C 27/24

Метки: горного, исполнительным, комбайна, органом, стреловидным

...органа. Рычаги 7 и 8 и поворотный диск 9 снабжен шкалами с соответствующей градуировкой на размер (амплитуду) качания исполнительного органа и его положение относительно механизма 1 подачи, установлены подвижный упор 10 с фиксирующим гидроцилиндром 11 и гидрораспределитель 12 с механическим управлением от упора 10 и гидравлическим от реверсирующего гидрораспределителя 6, Упор 19 выполнен в виде каретки, установленной в направляющей раме, которая закреплена на раме механизма 1 подачи, а гидроцилиндр 11 снабжен башмаком, который фиксирует каретку относительно почвы. Гидроцилиндр 11 подключен к реверсирующему гидрораспределителю 6, а гидрораспределитель 12 включен в магистраль управления между реверсирующим распределителем 6 и...

Номер патента: 1036920

Опубликовано: 23.08.1983

Авторы: Гдалевич, Гетопанов, Гудилин, Жура, Заузолков, Пастоев

МПК: E21C 27/32

Метки: агрегат, очистной, фронтальный

...является повышение надежности работы агрегата путем обеспечения непрерывного поддержания прямолинейности направляющих в вертикальной плоскости.Поставленная цель достигается тем, что фронтальный агрегат снабжен регуляторами потока в гидропатронах с золотниками, имеющими подпружиненные толкатели, и клиновыми упорами, которые смонтированы внутри полых звеньев телескопических направляющих в месте их шарнирного соединения, при этом клиновые упоры установлены на одних из звеньев телескопических направляющих с возможностью перемещения вдоль них и фиксации посредством стопора, а золотники - на соседних звеньях с возможностью взаимодействия их подпружиненных толкателей с клиновыми упорами.На фиг. 1 изображен агрегат; на фиг. 2 - вид А на фиг....

Номер патента: 1036921

Опубликовано: 23.08.1983

Авторы: Анипреев, Диденко, Жерновая, Левченко

МПК: E21C 27/42

Метки: привод, скрепероструговой, установки

...и приводной звездой тяговой цепи,Эта цель достигается тем, что в приводе скрепероструговой установки кожух выполнен из двух частей, одни концы которых шарнирна соединены между собой, а другие шарнирно соединены с цепесбрасывателем.На фиг. 1 изображен привод скрепероструговой установки, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 3; на фиг. 5 - положение кожуха при монтаже.Привод скрепероструговой установки состоит из электродвигателя 1, редуктора 2 с приводной звездой 3, охватываемой тяговой цепью 4, кожуха 5, неподвижно закрепленного фланца 6 на редукторе 2 ирамы 7. Кожух 5 состоит из двух одинаковых частей 8, соединенных шарнирами 9 и 10.Для обеспечения наилучшей...

Номер патента: 1036922

Опубликовано: 23.08.1983

Авторы: Дихтяр, Зиборов, Мажбиц, Манов, Нарыжный, Нефедов

МПК: E21C 33/00

Метки: горной, массы, механизм, транспортирования, ходовой

...поворота посредством привода, установленного в направляющих и соединенных с балансирными тележками, а лыжи выполнены поворотными.На фиг. 1 изображена машина, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг. 2.Ходовой механизм машины для транспортирования горной массы, состоящей из приемной 1 и разгрузочной 2 консолей, включа.ет раму 3, опирающуюся тремя опорами 4 через балансирные тележки 5 на выдвигаемые приводом 6 поворотные лыжи 7. Кроме того, рама 3 связана с базой 8 тремя гидро- домкратами 9, два из которых опираются на базу через балансирные тележки 10, перемещаемые с помощью привода 11 по направляющим 12 базы 8, а третий гидродомкрат опирается на базу через сферическую опору 13, совмещенную с осью...

Номер патента: 1036923

Опубликовано: 23.08.1983

Автор: Ушаков

МПК: E21C 39/00

Метки: горных, записи, пород, смещений

...крылнки 9 свободно надет цилиндрический корпус 15, выполненный, например, иэ органи кского стекла. Цилиндрический корпус 15 закреп.лен на крышке 9 винтом 16. Нижняя часть цилиндрического корпуса 15 снабжена дном 17, Дно .17 закреплено на корпусе 15 винтами 18, В дне 17 выполнено отверстие 19, 1 о, где размещена сигнальная лампочка 20.-В центре дна 17 выполнено отверстие 21,в котором размещена вертикальная ось 22, Ось 22 за кре плена га й кой 23.На оси 22 установлен барабан 23 с часовым.механизмом (не показан), В выемке 5 25 барабана 24 размещена полка 26, которая посредством шпилек 27 закреплена в резьбовых отверстиях 28 крышки 9. Нв полке 26 размещают аккумуляторный источник 29 тока.Нижняя част 1 барабана 24 снабженаметаллической...

Номер патента: 1036924

Опубликовано: 23.08.1983

Авторы: Кириченко, Ярагин

МПК: E21C 39/00

Метки: горных, массиве, напряжений, пород

...включающий бурение шпуров, поинтервальный отбор проб породы, определение объема пробы, ее полное растворение в растворителе, определение плотности раствора, расчет объема усадки пробы породы в растворителе по формуле/У = / + /ит,где Ч - объем растворйтеля; ч - объем породы, Хр - масса раствора, тр - плотность раствора, сравнение его с известным эталонным значением и по тарировочным зависимостям определение напряжений, действующих в массиве 1 .Указанный способ имеет низкую точность определения напряжений в массиве горных пород, особенно для пород, испытывающих упругие деформации.Целью изобретения является повышение точности измерений.Поставленная цель достигается тем, что дополнительно перед отбором проб насыш,ают исследуемую область...

Номер патента: 1036925

Опубликовано: 23.08.1983

Авторы: Давыдов, Панкин, Сытенков

МПК: E21C 41/00

Метки: ископаемых, месторождений, негабарита, открытой, полезных, разработке, уборки

...является повышение эффективности открытых горных работ за счет сокращения времени на уборку негабарита.Поставленная цель достигается тем, что ниже кровли отстающего уступа экскаватором проходят траншею для размещения в ней нега барита, образовавшегося при отработке опережающего уступа, при этом объем траншеи равен объему негабарита, затем при отработке отстающего уступа производят погрузку горной массы и негабарита из траншеи и вывоз в отвал.На фиг. 1 изображен отрабатываемый уступ и проходка траншеи для уборки не- габаритов;-на фиг, 2 и 3 разрез А А на фиг. 1, (на фиг. 2 уборка негабарита в траншею, на фиг. 3 отработка следующего уступа экскаватором и попутная уборка негабарита).Способ осуществляется следующим образом.Роторным...

Номер патента: 1036927

Опубликовано: 23.08.1983

Авторы: Бабичев, Дмитриев, Кройтор, Курылев, Черней

МПК: E21C 45/00

Метки: ископаемых, месторождений, полезных, разработки

...целиков; пя фиг. 4 - состояние горных работ при извлечении илезных ископаемых вышелачи- О вающими растворами.Отработку месторождения осуществлягот слелуюгцим образом.Месторождение разделяют на блоки, соссостоящие из добычных камер 1, расположенных между ними временных целиков 2.15Блоки между собой по простиранию месторожления разлеляют междублоковыми целиками 3, рассчитанными на долговременнуго устойчивость, отработку которых осугцес гвляют во вторую очередь предложенным способом.С дневной поверхности, через налегаюцие породы 4, продуктивный пласт, сложенный чередующимися между собой диспергирусмыми 5 и недиспергируемыми порода ми 6, вскрывают периферийными скважинами 7, причем последние бурят до поверхности подстилающих пород 8.Скважины...
