Номер патента: 1674572

Опубликовано: 10.08.1999

Авторы: Копач, Слободкин, Сущинский

МПК: C22B 13/06

Метки: обезмеживания, свинца, тонкого

1. Устройство для тонкого обезмеживания свинца, содержащее емкость для рафинирования, охлаждаемый сепаратор-отстойник, соединенные каналом, перекачивающие устройство, отличающееся тем, что, с целью повышения производительности, емкость для рафинирования выполнена герметичной в виде цилиндра, тангенциально соединенного с камерой, ширина камеры меньше диаметра цилиндра, цилиндрическая часть емкости соединена каналом с сепаратором-отстойником, а камера соединена с ним дополнительным каналом, в котором размещено перекачивающее устройство, выполненное в виде насоса.2. Устройство по п.1, отличающееся тем, что ширина камеры составляет не больше половины диаметра цилиндра, а дно камеры...

Номер патента: 1102127

Опубликовано: 27.07.1999

Авторы: Балобанов, Кершанский, Копач, Огнев

МПК: B04B 5/00

Метки: металлов, разделения, расплавов, центрифуга

1. Центрифуга для разделения расплавов металлов, содержащая теплоизолированный и обогреваемый корпус, питающее устройство, приемники для разделенных фракций и установленный на валу ротор в виде усеченного конуса, имеющий ступенчато расположенные на его внутренней поверхности кольцевые отстойные камеры с переливными порогами и отводными каналами, отличающаяся тем, что, с целью повышения производительности, над отстойными камерами ротора расположены кольцевые приемники разделяемого материала, сообщенные с указанными камерами каналами, выполненными в сливных порогах перед отводными каналами, при этом ротор расположен большим основанием вниз.2. Центрифуга по п.1, отличающаяся тем, что...

Номер патента: 1759605

Опубликовано: 07.09.1992

Авторы: Копач, Родин

МПК: B23Q 16/10

Метки: поворотное

...разработан алгоритм и ПУЭА.В итоге конструкция стола поворотного в комплексе усложнена и менее надежна,4Целью изобретения является упрощение конструкции, повышение надеж 5Сущность технического решения поясняется описанием примера выполнения и прилагаемыми чертежами, на которых:На Фиг.1 изображено поворотноеустройство; Фиг,2 - вид А на Фиг,1;Фиг.3 - вид Б на Фиг,1; Фиг,4 - разрез В-В на Фиг.3; фиг.5 - разрез Г-Гна Фиг,3,Поворотное устройство содержитоснование 1, на котором установленыстол двухпозиционный 2 и гидрораспределитель 3, На столе двухпозицион-.ном установлен стол делительный 4,имеющий плиту 5 с валом 6, на кото 20 ром установлено цервяцное колесо 7,взаимодействующее с червячным ва- .,лом 8, который соединен с электродвигателем 9...

Номер патента: 1737163

Опубликовано: 30.05.1992

Авторы: Копач, Мацкив, Пилькив, Суслов

МПК: F04F 1/20

Метки: газлифтная, добычи, нефти

...Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101 Изобретение относится к насосостроению, в частнос 1 и к конструкции газлифта, иможет быть использовано при проектировании гидротранспортных систем общепромышленного назначения. 5Известна гаэлифтная установка для добычи нефти, содержащая смеситель с подьемным патрубком, газовый трубопровод ссоплом, газовую турбину и размещенный сней на одном валу нагнетатель, причем выход турбины сообщен с подъемным патрубком,Недостатком известной установки является низкий КПД, обусловленный недостаточной интенсивностью энергообмена 15между нефтью и...

Номер патента: 1733106

Опубликовано: 15.05.1992

Авторы: Копач, Пестов, Смирнов

МПК: B04B 1/00, B04B 5/12

Метки: выделения, металла, примесей, расплавленного, центрифуга

...узла 2 крепления цилиндрический ротор, нижняя часть 3 которого распо 10 ложена в емкости (не показано). длярасплава 4, имеющий на нижнем торце 5входное отверстие 6, а на верхнем 7 - выходные отверстия 8 и 9 для разделенныхфракций. Вокруг верхней части 10 ротора15 размещены сборники 11 и 12 фракций, выполненные. с теплоизоляцией. Центрифугаснабжена кожухом 13 с охлаждающей рубашкой 14, размещенным концентричноснаружи ротора и имеющим укрепленные на20 его внутренней поверхности и на днище соответственно ребра 15 и 16. Ребра 15 и 16предотвращают вращение расплавленногометалла в зазоре между ротором и кожухом13. Узел крепления 2 ротора размещен в его25 средней части, Основным элементом узла 2крепления является диск 17 с...

Номер патента: 1724666

Опубликовано: 07.04.1992

Авторы: Золотарева, Копач, Пита, Склярская, Турянский

МПК: C09K 3/00

Метки: асфальтеносмолопарафиновых, отложений, предотвращения

...парафиноотложений в контрольном опыте;Рп - вес отложений парафина при концентрации и ингибитора в нефти.П р и м е р. К 400 мл нефти, содержащей 10,52 мас.% парафинов, 5,05 мас.% силикагелевых смол и 1,15 мас.0 асфальтенов (табл,1) с температурой плавления АСПО, равной 70,5 С(скважина 95, табл. 2) вводили последовательно предлагаемый ингибитор в количестве от 0,005 до 0,06 мас.% от объема нефти, Измеряли по известной методике оценки ингибиторов АСПО отмыв нефти (%/мин), среднюю величину дисперсности частиц (мм) и сокращение отложений парафина (0 ) (табл.3), Как видно из табл, 2, эффективность ЗТР выше, чем известного способа, независимо от физико-химической характеристики нефтей. Оптимальной концентрацией ингибитора в предлагаемом...

Номер патента: 1686138

Опубликовано: 23.10.1991

Авторы: Бойчук, Копач, Рудой, Рыбчак, Семелюк, Яцура

МПК: E21B 43/27

Метки: зоны, кислотной, пласта, призабойной

...эксплуатировалась глубинно-насосным способом с дебитом нефти 6 т/сут при обводнен ности продукции 90. Для проведения работ в скважину спущены насосно-компрессорный трубы диаметром 73 мм на глубину 2500 мм.При проектировании процесса количество закупоривающего агента (кислого гудрона) выбирают, исходя из расчета 0,1-0,3 и на 1 м эффективной мощности. Объем кислого гудрона для закупорки водоносных пропластков составляет 0,15 40=6 м .зДля продавки кислого гудрона воспользуются нефтью иэ месторождения, на котором производят обработку. Объем нефти, необходимой для продавки закупориваю- щего состава в пласт, равен 0,8-1,0) объемам лифта. В конкретном случае обьем продавочной жидкости Чпр.ж,8(л=0,87,5=6,0 м,где Члм - объем лифта,Согласно...

Номер патента: 1495304

Опубликовано: 23.07.1989

Авторы: Анфилов, Ахлебинин, Копач, Савиткин

МПК: C02F 1/42

Метки: кислорода, растворенного, удаления

...ионом двухвалентного кобальта и сульфогруппами подтверждено ИК-спектрами. Полученные экспериментальные данные свидетельствуют, что сорбция аммиака и кислорода является взаимосвязанным процессом. Удаление кислорода происходит за счет окисления ионов двухвалентного кобальта до трехвалентного, который, в свою очередь, становится сорбентом аммиака или его производных.Образующиеся в редоксионите аммиачные комплексы являются весьма устойчивыми в щелочных средах (для Го(1 Ндй Кст= 6 10 ). В табл. 1 приведены данйые по содержанию ионов двух- и трехвалентного кобальта в растворе при обработке кобальтовой (11) формы катионита КУ-8 чс 0,25 М раствором аммиака при различных температурах. Для сравнения здесь же представлены данные по стабильности...

Номер патента: 1425236

Опубликовано: 23.09.1988

Авторы: Бузовкин, Гильдебрандт, Копач

МПК: C22B 9/04

Метки: алюминиевых, дегазации, расплавов, сплавов

...Н/м,Рнетал 1 ост - металлостатическое давление,Нlм,Р- давление остаточных газов, Н/м.Пример. В качестве металлического расплава выбирают сплав на основе алюминия,наиболее летучий компонент - магний. Рас: считывают критические размеры пор и ве, ,личину давления остаточных газов (Ро. -)1,3 мм рт. ст., гщ (12 мк),Опыты проводят в лабораторной установке, состоящей из печи сопротивления,тигеля с расплавом (масса сплава 2,5 кг),Расход инертного газа,м /минВремя продувки Угар, 7 (окисление)Потери легколетучего компонента, Е зонда, выполненного из пористого материалане.смачиваемого расплавом, с присоединенными к нему патрубками для подачи газаи его откачки, газ - аргон марки ОСЧ с содержанием влаги 7 10г/см, вакуумногонасоса НВРН. После...

Номер патента: 1395957

Опубликовано: 15.05.1988

Авторы: Герак, Гуменюк, Каленченко, Копач

МПК: G01H 3/00

Метки: аттестации, излучателей, ультразвуковых

...6, соответствующего, например, мощности 0,1 Вт, через рамку начинает протекать ток, контролируемый по микроамперметру ИП. Последний откалиброван в значениях мощности (Вт). Измерительный механизм 4 выходит из состояния баланса, очем начинаетсвидетельствовать сигнал разбалансировки на выходе датчика 7 балансаизмерительного механизма. При переключении кнопки 15 Сброс-Пуск в положение Пуск вход интегратора 9 подключается к выходу датчика 7 баланса измерительного механизма. При этом на выходе интегратора 9 нарастает значение постоянного напряжения, поступающего на вход первого перемножителя 10 сигналов. При этом синхронно с изменением управляющего напряжения на выходе перемножителя 10 начинает нарастать амплитуда высокочастотного сигнала...

Номер патента: 1276678

Опубликовано: 15.12.1986

Авторы: Боргояков, Бузовкин, Гильдебрандт, Золотухин, Кадышева, Кокоулин, Копач, Нагибин, Спектор

МПК: C22B 9/04

Метки: алюминиевых, рафинирования, сплавов

...становится неэффективным. При расходе газа мецыпе 0,08 цм /т рясцлзцз рафинирование це происходит. При мя.чом содержании яктцвцогсзэз в с;" . -си (соотношение ь ежду нейтральным к активным газом более 9:1) процесскомплексцого ряфицировяния малоэффективен, з в случае его избытка (соотношение между нейтральным и активным газом менее 3,1) начинается значительное взаимодействие с компонен. тами, сплава, что приводит к отклонению его от заданного состава. В атмосфере в этом случае появляется хлор, что,делает опасными условия работы.П р и м е р. Предлагаемый способ . рафицировацкя осуществлен для сплава АМгпри его переливе йз плавильной печи в миксер.Резудьтаты приведены в табл.1,.В опытах использовзлзсь известная конструкция П-образноо...

Номер патента: 1264986

Опубликовано: 23.10.1986

Авторы: Балобанов, Кершанский, Копач, Огнев

МПК: B04B 11/02, B04B 5/00

Метки: металлов, разделения, расплавов, центрифуга

...камеру 10,которая снабжена отводными каналами11 с переливами 12 для вывода тяжелой жидкой фракции, кольцевым разгрузочным порогом 13 и отводнымитрубками в виде выступающих в полостьотстойной камеры разгрузочных сопел14 для вывода легкой твердой Фрак- ции, равномерно расположенных.по еецилиндрической поверхности. Входные. отверстия разгрузочных сопел размещены от оси ротора на расстоянии,равном радиусу кольцевого разгрузочного порога. Уровни расположения переливов 12 отводных каналов и разгрузочных кольцевого порога 13 исопел 14 находятся на разных радиусах в зависимости от плотности разделяемых фракций расплава. В верхнейчасти ротора расположен кольцевойприемник 15 с каналами 16 для подвода расплава в отстойную камеру.Центрифуга...

Номер патента: 1162974

Опубликовано: 23.06.1985

Авторы: Городской, Диденко, Копач, Лаар, Сероштан, Сидоров, Шапарь, Шпортко

МПК: E21C 41/00

Метки: отвал

...пород с повьппенной связностью по сравнению с породами тела отвала и выполненную по ширине в виде последовательно расположенных конусов с перемекающимися боковыми поверхностями, вершины. которых лежат на одной плоскости, призма упора выполнена в виде вогнутого слоя, ограниченного сверху и снизу плоскостями, эквидистантными расчетной поверхности сдвижения и удаленными от нее на расстояние где Н - высота отвала, м- объемная масса пород призмы упора, кг/м/1 - угол внутреннего тренияпород призмы упора, град,- сцепление в породах призмы 1упора, т/м . Плотности пород в призме упора ителе отвала находятся в соотношении Р 1 бгде Ъ - коэффициент, учитывающийстепень уплотняемости отвалных пород;- емкость ковша экскаватора, мэК - ускорение...

Номер патента: 1101913

Опубликовано: 07.07.1984

Авторы: Бойко, Вус, Гурин, Дудкин, Каган, Копач, Панчеха, Поздеев

МПК: H01G 9/048

Метки: анодов, объемно-пористых

...давления (1 МПа) соответствует началу деформации механически уплотненных металлических порошинок, при меньших значениях давления не удается снизить амплитуду высоковольтной части импульса напряжения. Верхняя граница давления прессования (10 МПа) соответствует началу текучести металла, которая приводит к умень -шению пористости анодов и, следовательно,зо 25 ЗО 40 45 50 55 уменьшению удельного заряда конденсаторов.Напуск газообразного азота в рабочую камеру на стадии охлаждения анодов после спекани я способствует сокращению этой стадии за счет усиления теплообмена между анодами, формой и окружающей средой. Кроме того, при этом происходит частичное растворение азота в приповерхностном слое анода. Занимая определенные позиции в...

Номер патента: 1096295

Опубликовано: 07.06.1984

Авторы: Воробьев, Горелов, Дорохин, Дурасов, Загрядский, Захаров, Копач, Купряков, Курочкин, Лукашенко, Петухова, Селезнев, Слышев, Тропников

МПК: C22B 9/00

Метки: алюминиевых, вакуумной, внепечной, сплавов

...металла в ковше, С 900 Условия: 42 Давление остаточных газов в камере, Па: Масса сплава вковше, т 2,5 260 начальное 1 О Время вакуумнойдистилляции (сбарботажем сплавааргоном, мин 80 конечное 40 5 Исходная температура металла вковше,оС 820 20 Остаточное давление газов в камере, Па 26025 исходное,0,78 Масса сплава вковше, т 2,5 35 Остаточное содержание цинка, 7. 1,03 Исходная температура металла в ковше, Со 880 40 Время вакуумнойдистилляции, мин Средняя скоростьобесцанкования, 7/ч 60 0,33 Остаточное давле. ние в камере, Па: Из сопоставления результатов двух45 приведенных опытов видно, что понижение исходной температурысплава от 870 С до 820 С при прочих равных условиях приводит к повышению остаточного содержания цинка в рафинируемом50...

Номер патента: 1092637

Опубликовано: 15.05.1984

Авторы: Гуненков, Копач

МПК: H02G 1/14

Метки: кабелей, оболочке, полиэтиленовой, связи, соединения

...в виде газовойгорелки, при этом в камере в зонеее соединения с горелкой установленаперегородка с образованием зазора между ней и внутренней поверхностью камеры, имеющей отверстие для поддува.На фиг.1 изображено предлагаемоеустройство, общий вид, на фиг.2 - то 55же, вид сверху; на Фиг.З - разрез А-Ана фиг.1, на фиг.4 - разрез Б-Б нафиг.2. Устройство состоит из верхнего 1и нижнего 2 полых полуколец; представляющих собой тонкостенную оболочку из жаростойкой стали с теплоизолятором 3.Полукольца, имеющие на одном изконцов раструб 4 с упорами 5,соединяются между собой посредством шарнира 6 с последующей фиксацией эксцентриковым зажимом 7, установленнымна кронштейне 8 нижнего полукольца 2.На поверхности колец меньшего диаметра (внутренней)...

Номер патента: 1051281

Опубликовано: 30.10.1983

Авторы: Ефремов, Копач, Кривоколыско, Лазаренко, Реутский, Шапарь, Широбоков, Шпортко

МПК: E21C 41/00

Метки: отвалообразования

...расположенному вдоль тальвега основания 21,Недостатком способа является невозможность пропуска ливневых под основанием отвала н низкая устойчивость водо- вода от воздействия агрессивных вод.Цель изобретения - повышение эффективности отвалообразования за счет пропуска ливневых вод под отвалом и предотвращение разрушения водовода от воздействия агрессивных вод.Поставленная цельдостигается тем, что согласно способу отвалообразования, включающему рыхление основания отвала буровзрывнцми работами и пропуск вод по водоводу, расположенному вдоль тальвега основания, часть разрыхленнцх пород вдоль тальвега основания пропитывают вяжущим веществом, оставляют под ними подушку из разрыхленных пород, а водовод укладывают на разрыхленные породы,....

Номер патента: 1049662

Опубликовано: 23.10.1983

Авторы: Ефремов, Копач, Кривоколыско, Лазаренко, Пашко, Реутский, Харламов, Шапарь, Широбоков, Шпортко

МПК: E21C 41/00

Метки: внутреннего, обводненных, отвалообразования, пород

...зумпфов и последующуюоткачку воды иэ них 2 3,Недостатком этого способа является снижение устойчивости отвалаиз-за малой пропускной способностидренажной системы,Цель изобретения - повышениеустойчивости отвала за счет увеличения пропускной способности дренажной системы.Поставленная цель достигается тем,что согласно способу внутреннего отвалообразования обводненных пород,включающему формированиеотвала заходками, устройство ниже уровня основания овала вдоль его фронта поочередно в каждой заходке водосборных зумпфов и последующую откачкуводы, в пределах внутреннегоотвала сооружают центральный водосборник, затем от последнего в основании отвала поперек фронта отвалапроходят дренажную траншею нижеуровня основания водосборных зумпфов,...

Номер патента: 1024590

Опубликовано: 23.06.1983

Авторы: Копач, Шапарь, Шпортко

МПК: E21C 41/02

Метки: отвалообразования

...заходки предварительно упрочняют вяжущим раствором и после затвердения последнего раэрыхляют,В породах основания отвала бурятскважины на глубину необходимого дренирующего слоя, заполняют их вяжущимраствором и после затвердения последнего, раэрыхляют взрывом или механически. Кроме того, скважины бурят в мес, тах пересечения откоса отвала с его основанием.На фиг. 1 показана схема отвалооб . разования вскрышных пород на основаниеотвала с дренируюшим слоем, созданнымпо всей площади основания; на фиг, 2 -схема ствалообраэования с искусственнымукреплением отвала в местах пересечения откоса отвала с его основанием.Способ осуществляется следующимобразом,П р и м е р 1, Перед отсыпкой вск-.рышных пород 3. каждой параллельнойзаходки...

Номер патента: 992739

Опубликовано: 30.01.1983

Авторы: Ефремов, Копач, Космынин, Пашко, Реутский, Харламов, Шапарь, Шпортко

МПК: E21C 41/00

Метки: ископаемых, месторождений, открытой, полезных, разработки

...при формировании нижнего яруса отвала, а затем при формировании верхнего яруса отвала вскрышными породами засыпают эти траншеи повсему сечению, а также тем, что борттраншеи формируют под пологим угломтолько на отдельных участках с шириной, достаточной для передвижениятранспортных средств,На Фиг, 1 показана схема вскрытияместорождения, на Фиг. 2 - схема разработки месторождения в первоначальный период его эксплуатации.В подготовительный период разработки месторождения проходят одну илинесколько вскрышных траншей, например, траншеи 1 и 2. Один из бортов3 одной или нескольких вскрывающихтраншей, например траншеи 1, формируютпод пологим углом, обеспечиваю"щим передвижение по нему транспорт-ных средств. Затем в процессе...

Номер патента: 942183

Опубликовано: 07.07.1982

Авторы: Копач, Палатник, Поздеев, Скатков

МПК: H01G 9/00

Метки: конденсаторов, оксидно-полупроводниковых, отбраковки

...в процессе отбраковки; превышение составляющер тока, определяемой диэлектрическими свойствами оксидной пленки, над зарядной составляющей тока, определяемой скоростью изменения напряжения на конденсаторе в области напряжений, близких к предельному стабильному, благодаря чему удается выявить дефектные конденсаторы с) повышеннои утечкои в сильном электрическом поле,Выявление ненадежных конденсаторов по виду временной зависимостинапряжения на конденсаторе производится следующим образом,Надежными являются конденсаторы,на которых напряжение за время тренировки) достигает значения предельного стабильного напряжения и впроцессе роста напряжения на конденсаторе не наблюдаются броски напряжения в сторону уменьшен.я (кривая 1),Ненадежными...

Номер патента: 941582

Опубликовано: 07.07.1982

Авторы: Копач, Протасов, Шапарь, Шпортко

МПК: E21C 41/00

Метки: отвалообразования

...град;у в угол внутреннего трения пород призмы упора после их укрепления, град;Г, - объемный вес пород в отвале;3 у - объемный вес пород призмы упорапосле их укрепления.В качестве скрепляющих веществ используют цемент, известь или водорастворимые полимеры.15На чертеже показана схема отвалообразова ни я консольным отвалообразователем с предварительной отсыпкой призмы упора.Предлагаемый способ при открытой разработке месторождений заключается в сле дующем.Вскрышные породы 1 разрабатывают параллельными заходками роторным экскаватором 2 и с помощью консольного отвалообразователя 3 перемещают в выработанное пространство. Отсыпку отвальных заходок, 25 кроме последней, осуществляют под временно устойчивым результирующим углом откоса. При...

Номер патента: 903197

Опубликовано: 07.02.1982

Автор: Копач

МПК: B29H 17/32

Метки: бортовых, колец, навивки, шаблон

...подвижными сегментами 2, механизм захвата проволоки в виде двух элементов 3 и 4. Нижний элемент 3 жестко закреплен на корпусе и снабжен подпружиненным пружиной 5 относительно него прижимом 6, а верхний элемент 4 смонтирован одним концом на оси 7 с возможностью поворота относительно элемента 3, и сбрасыватели 8, смонтированные на каждом сегменте 2.На элементе 4 выполнен паз 9, на элементе 3 закреплен ограничительный палец 10, взаимодействующий с пазом 9.Прижим 6 выполнен в виде кулачка- эксцентрика для взаимодействия со свободным концом 11 элемента 4.На контактирующих поверхностях прижима 6 и элемента 4 выполнены зубья 12 и 13 с наклоном к центру шаблона.В корпусе 1 выполнены пазы 14, в которых устанавливают монтажные болты 15 для...

Номер патента: 897577

Опубликовано: 15.01.1982

Автор: Копач

МПК: B29H 17/32

Метки: бортовых, колец, навивки

...выполненныйн виде основания 2 с установленными 25на нем н направляющих 3 радиальноподвижными сегментами 4, механизмазахвата проволоки и сбрасывателей5 бортового кольца. Последниевыполнены н ниде радиально расположенных между сегментами. 4 пластин б, смонтированы на установленной на валу 1 втулке 7 и снабженыприводам их перемещения в виде связанного со втулкой 7 силового цилиндра 8. Направляющие 3 смонтированы с возможностью поворота на закрепленных на основании 2 осях 9 иснабжены упорами 10 для ограниченияих поворота. Направляющие 3 расположены з пазах 11 основания 2. Сегменты 4 снабжены выполненными по ихцентру симметрии на рабочей поверхности выемками 12. Выемки 12 входятв пр, точки 13 головки 14 разводящего 45винта );. Последний...

Номер патента: 883988

Опубликовано: 23.11.1981

Авторы: Вус, Дудкин, Копач, Кулигин, Палатник, Поздеев, Скатков

МПК: H01G 9/048

Метки: анодов, конденсаторов, объемнопористых, электролитических

...через порошок импульснапряжения состоит из кратковременного высоковольтного участка и болеедлительного низковольтного участка,На высоковольтном участке импульсапроисходит пробой естественной окисной пленки между ближайшими частицамии за счет искры частицы свариваются, что приводит к резкому увеличениютока в цепи. На низковольтном участкеимпульса за счет локального джоулеваразогрева в местах контакта частицпроисходит их дальнейшее припекаиие,обуславливающее механическую прочность объемнопористого анода. Увеличение длительности импульса и соотношения между его высоковольтным инизковольтным участками приводит кувеличению габарита анода при неограниченной навеске и уменьшению пористости с одновременным увеличениеммеханической...

Номер патента: 878586

Опубликовано: 07.11.1981

Автор: Копач

МПК: B29H 17/32

Метки: агрегата, кольцеделательного, компенсатор

...2 стленными в их верхнейкрайние из которых 3 Эустановлены на оси 5, с яние концы стоек 2. На с хлены направляющие 6, в которых установлена подвижная каретка (не показана) с закрепленными на ней посредством оси 7 роликами 8. На одной из стоек 2 смонтирован кронштейн 9 с направляющим роликом 10, Этот ролик установлен на оси 11. Компенсатор снабжен смонтированным на кронштейне 9 дополнительным роликом 12, ось 13 которого установлена в верхней части кронштейна 9, Направляющий ролик 10 установлен под углом к кронштейну 9, выбранным в пределах 5 - 15, Если угол не будет соответствовать установленному пределу, то возможно соскакивание ленты с роликов, а в случае если угол будет равняться 0, то возможно перетирание ленты.Компенсатор работает...

Номер патента: 794076

Опубликовано: 07.01.1981

Авторы: Азаров, Вошик, Гершенгорн, Головин, Губанова, Дербаремдикер, Дубиновский, Душин, Караван, Кесельман, Копач, Курушин, Литвинова, Мартынова, Ноженко, Поляков, Пономарев, Прицкер, Уманский

МПК: C14C 9/00

Метки: жирующих, кожи, средствдля

...средства являются одновременно эмульгаторами нейтральных жиров в смесях для жирования кожи, они должны иметь по возможности более высокую 10 эмульгирующую способность.Целью изобретения является замена дефицитного натурального сырья, повышение эмульгирующей способности жирующих средств для кожи и их удешевление, 15Поставленная цель достигается тем, что обработке серусодержащими реагентами подвергают смесь полифункциональных кислородсодержащих соединений с жирными талловыми кислотами, взятых в весовом соотношении, равном (20 - 80): (80 - 20),Предлагаемые в качестве компонента исходной смеси жирные талловые кислоты получают из сульфатных мыл, они являются доступным и недорогим видом сырья, а наличие в них соединений с большим...

Номер патента: 691419

Опубликовано: 15.10.1979

Авторы: Александров, Бахир, Газиев, Задорожный, Копач, Мамаджанов, Соколов, Хашимов

МПК: C02F 1/48

Метки: воды, электрообработки

...быть замкнуты, т. е, их не должна обтекать Э 5 обрабатываемая вода, Если электропровод- ность воды в результате электрообработки в зоне отрицательных эектродов понизится (это может быть следствием реакций типа Мей - э МеОН, где Ме - металл, К - отри- р цательный ион соли, то расстояние между концами электродов в выходном сечении установки должво быть выбрано, пересчитано и зафиксировано в этом положении до нового изменения соотношения электропроводностей, Необходимо отметить, что определение электропроводности х, следует производить при параллельной установке электродов блока. Эмпирически найденный расчет позволяет добиться "одинаковой интенсивности электрохимических превращений в межэлектродных пространствах блока электродов...

Номер патента: 663604

Опубликовано: 25.05.1979

Автор: Копач

МПК: B29H 17/32

Метки: бортовых, колец, навивки, шаблон

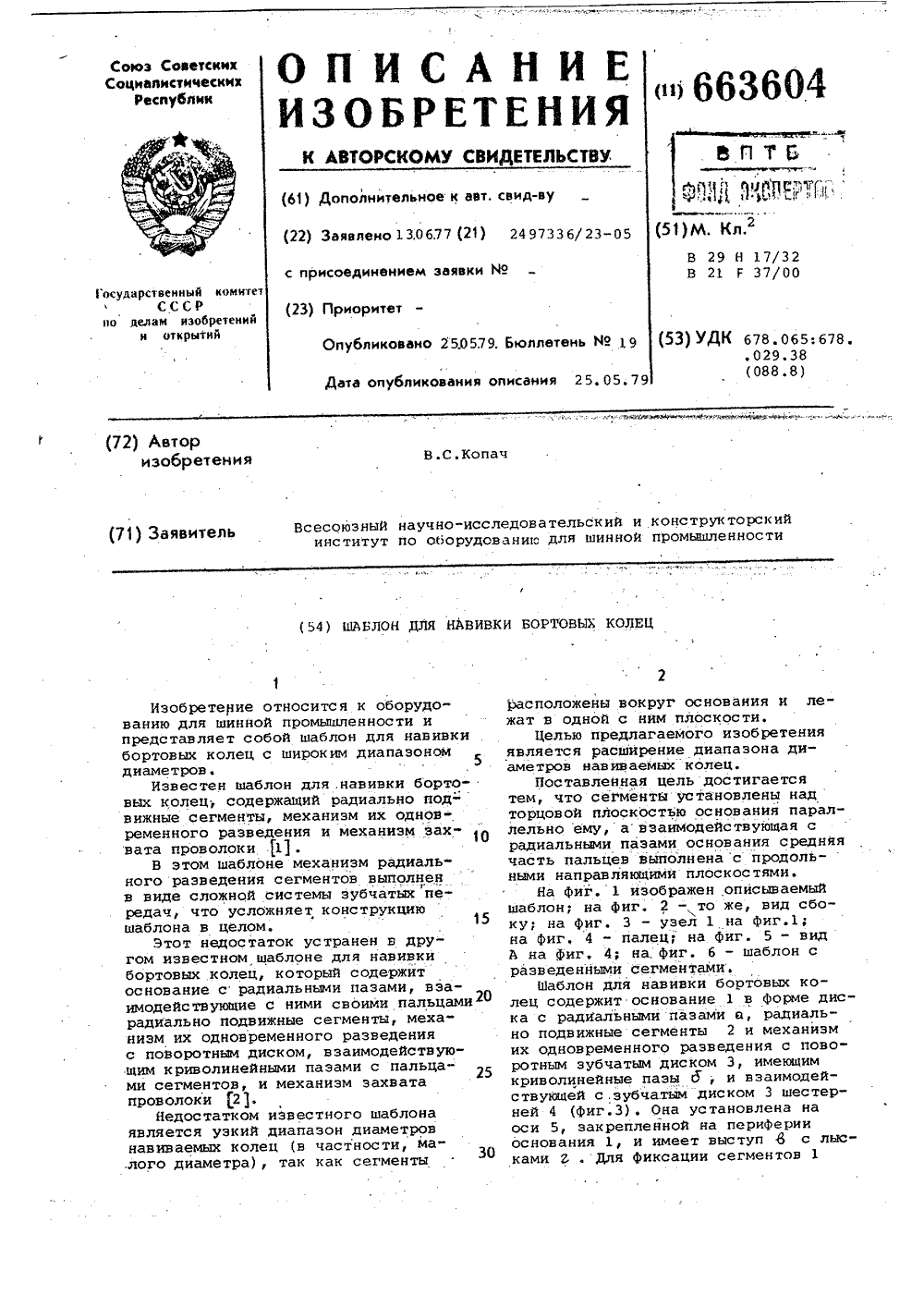

...фиг, 4; на. фиг. 6 - шаблон с разведенйыми сегментами.Шаблон для навивки бортовых колец содержит основание 1 в форме дис ка с радИальными пазами а, радиально подвижные сегменты 2 и механизм их одновременного разведения с поворотным зубчатым диском 3, имеюшим криволинейные пазы Г, и взаимодействуюшей с зубчатым диском 3 шестерней 4 (фиг.3). Она установлена на оси 5, закрепленной на периферии основания 1, и имеет выступ о с лысками 3 .Для фиксации сегментов 13 663 в заданном положении на оси 5 имеет. ся гайка 6. Сегменты 2 установлены над торцовой плоскостью основания 1 параллельно ему и имеют жестко связанные с ними пальцы 7, например,помощью болтов 8, Цилиндрические концыпальцев 7 взаимодействуют 5 с криволинейными пазами д диска 3, а...

Номер патента: 560264

Опубликовано: 30.05.1977

Авторы: Копач, Михлин, Палатник, Поздеев, Скатков

МПК: H01G 9/00

Метки: конденсаторов, оксидно-полупроводниковых, отбраковки

...одновременной подаче на них напряжения обратной полярности и производят предварительное измерение токов утечки в вакууме при напряжении прямой полярности.П р и м е р. 50 ниобиевых оксидно-полупроводниковых конденсаторов номинала 20 вХ р,47 мкф сушили при комнатной температуре под вакуумом 1 10- торр в течение 0,5 час, подавая напряжение обратной полярности минус 1 в, после чего в вакууме измерялиток утечки при номинальном напряжениипрямой полярности плюс 20 в. Ток утечкидвух конденсаторов превысил 100 мка, у остальных - не более 15 мка. Тренировку ипоследующие операции выполняли известнымспособом.После изготовления все конденсаторы удовлетворяли техническим условиям, в том числе0 и два отмеченных образца, ток утечки которых при...
