Устройство для формирования торфодерновых ковров в рулоны
Номер патента: 930985
Опубликовано: 30.05.1983
Авторы: Галкин, Колпаков, Кузнецов, Левин, Эльберг
МПК: E21C 49/00
Метки: ковров, рулоны, торфодерновых, формирования
...чертеже изображено устройство для формирования торфодерновыхковров в рулоны, общий вид,Устройство для Форчирсвания торфодерновых ковров в рулоны включает шарнирно соединенную с рамойтрактора нижнюю раму 1 с ребристымваликом 2 и механизмом его привода3 и верхнюю подъемную раму 4 снаправляющими 5. По направляющимверхней подъемной рамы свободно перемещается каретка б с вертикальныминаправляющими 7, снабженными сталкивателем В. По вертикальньи направляющим каретки перемещаетсянож поперечного резания 9 с ныступом 10 и бородкой 11, связанный срамой каретки пружинным элементом 12.На раме трактора закрепленупор 13. На нижней раме устройства установлена кассета 14 с бобинами 15, снабженная отсекателем 16, сонершающим...
Пневматический молоток
Номер патента: 1021775
Опубликовано: 07.06.1983
Авторы: Абраменков, Меденцов, Тимофеев, Щербаков
МПК: B25D 9/00, E21C 37/24
Метки: молоток, пневматический
...камеры 18 глушения, разделенные кольцевыми перешейками 19, икамеру 20 атмосферного давления. Вбуртике 16 выполнены питающие дроссельные каналы 21, Йостоянно сообщающие)камеру 14 сетевого давления с аккумуляционной камерой 15. Камеры 14 и 15посредством каналов 3 и 4 в ударнике 2периодически сообщаются с камерой 20атмосферного давленияеВсе камеры. 18 сообщены дросселями22 выпуска с кольцевым зазором 10, норазобщены между собой и отделены откамеры 0 атмосферного давления стакюном 23, радиальные отверстия в которомобразованы порами. Камера 13 перисдически сообщается,с атмосферой посредствомканалов 3 и. 4 в ударнике камеры 20,проточные поры стакана 23, камеры 18глушения - с дросселями 22 выпускаи выхлопными каналами 9, кольцевойзазор 10 и...
Устройство контроля положения рабочего органа угледобывающего агрегата в профиле угольного пласта
Номер патента: 1021777
Опубликовано: 07.06.1983
Авторы: Друбецкий, Мухин, Хорин
МПК: E21C 35/24
Метки: агрегата, органа, пласта, положения, профиле, рабочего, угледобывающего, угольного
...элемент 7:и транзисторный термо" датчик 8, установленные на теплопроводном основании 5, корпус 9 тепло- изоляционные шайбы 10, установленные с торцов теплопроводного основания 5, контактную шайбу 11, на которую выведены контакты электронагревательного элемента 7 и транзисторного термодат3 .1021777 4чика 8, выходной кабель 12, соединяю" следнего, уменьшается падение напря"щий электронагревательный элемент 7жения на его коллекторном сопротиви транзисторный термодатчик 8 с источ .ленни На коллекторе транзисторногоником 13 питания и пороговой схе- термодатчика 8 появляется высокиймой 11, которая соединена с блоком 15 уровень напряжения, амплитуда которо.регистрации, теплоизолирующую про- го пропорциональна коэффициенту темслойку...
Гидроклиновое устройство
Номер патента: 1021778
Опубликовано: 07.06.1983
Авторы: Каныгин, Кузаков, Лебедев, Охрямкин
МПК: E21C 37/02
Метки: гидроклиновое
...того, эвжимное устройство выполнено в виде цанг и снабжено диа,фрагменным силовым приводом.На чертеже изображена конструктивная схема предлагаемого устройства,Устройство для разрушения негабври- . тов состоитизкорпуса 1, в нижней частикоторого укреплены раздвижные щеки 2 с размещенным между ними клином 3, а в верхней части укреплен силовойпривод клина 3, включающий шток 4,силовую пневмокамеру с диафрагмой 5,крышками 6 и 7 и штуцерами 8 и 9.Шток 4 сочленен с диафрагмой 5посредством зажимного устройства, состоящего иэ цангового зажима с корпусом 10, цангой 11,диафрагмами 12 и 13; кръппками 14 и 15 пневмокамер зажима и штуцерами 16 и 17 для подвода сжатого воздуха.Устройствонавешивается наманипулятор 1 базовой машины с помощью проушины 18,...
Устройство для разрушения горных пород
Номер патента: 1021779
Опубликовано: 07.06.1983
Авторы: Кораблев, Красников, Рафалович, Чижиков
МПК: E21C 37/14
Метки: горных, пород, разрушения
...на две камерыпоршнем, который посредством штока,шарнирного пальца со сквозным отверстием и качающегося рычага, установленного на оси, соединен с поршнем-бойком, при этом камеры нагнетательной полости сообщены с ресивером через выпускные клапаны.На чертеже схематически изображено предложенное устройство.Устройство для разрушения горныхпород включает корпус 1, внутри которого расположены рабочий инструмент2 и поршень-боек 3 с поршневым пальцем 4. В корпусе 1 между поршнембойком 3 и торцевой крышкой 5 выполнена камера 6 сгорания с выхлопным 7 и продувочным 8 окнами, амежду рабочим инструментом 2 и поршнем-бойком 3 расположена буфернаякамера 9, соединенная каналом 10 спусковым механизмом 11. На крышке 5установлена форсунка 12, соединенная...
Способ оценки напряженного состояния горного массива
Номер патента: 1021780
Опубликовано: 07.06.1983
МПК: E21C 39/00
Метки: горного, массива, напряженного, оценки, состояния
...3 г ог друге и ви перемевеиие 2.Недостатком данного способа являетсявысокая трудоемкость измерений, связанная с необходимостью предварительногоопределения направления действия главныхюпряжений и низкая точность измерений.Целью изобретения является снижение трудоемкости и повышение точностиИЗМЕРЕНИйеИиазанная цель достигается тем, чтосогласно способу оценки юпряженногосостояния горного массива, основанномна возбуждении в массиве пород вокругвыработок искусственного электромагнитного ВОля и измерении его параметров,путем размещения в горной выработкеизлучающего и приемного магнитных диполей на некотором расстоянии один от. другого и их перемещения, определяютугол между предварительно ориентированними параллельно один другому и...
Способ разработки месторождений озерной соли
Номер патента: 1021781
Опубликовано: 07.06.1983
Авторы: Лысенко, Пекур, Сидоров
МПК: E21C 41/00
Метки: месторождений, озерной, разработки, соли
...нижнюючасть пласта с водной. поверхности .участка, образованного отработкой верхней части пласта с подвиганием забо"ев заходов навстречу друг другу с опе"режением одного относительно другого.На Фиг. 1 изображена схема отработки пласта, план; на Фиг. 2 " разрезА-А на Фиг, 1,Выемку соляного пласта ведут блока.ии с оставлением. барьерных целиков,необходимых для уменьшения волненияводной поверхности и обеспечения нормальных условий эксплуатации.добычного оборудования на плаву, а такжеулучшения восстановления балансовыхзапасов путем садконакопления. Барьерные целики препятствуют распространение загрязнений сливной рапы научастки, где происходит восстановлениепласта озерной соли путем естественного испарения рапы.На выемочном блоке....
Пневматический ударный механизм
Номер патента: 1022809
Опубликовано: 15.06.1983
Авторы: Абраменков, Корчаков
МПК: B25D 9/00, E21C 37/24
Метки: механизм, пневматический, ударный
...камерой холостого хода, а выход расположен на боковой поверхности большей ступени ударника.На чертеже представлен ударный механизм, продольный разрез.Пневматический ударный механизм содержит цилиндр 1, внутри которого размещен дифференциальный ударник 2 с конической лыской 3 и центральным каналом 4,рабочий инструмент 5 и крышку-рукоятку 6.Дифференциальный ударник 2 разделяетцилиндр 1 на торцовую 7 и кольцевую промежуточную 8 с перепускной выточкой 9камеры рабочего хода, соединенные перепускным каналом 10, и камеру 11 холостогохода, соединенную с кольцевой промежуточной камерой 8 дополнительным перепускным каналом 12, Проточка 13 торцовойкамеры 7 соединена каналом 14 с сетевымдавлением. Выпускной канал 15 в цилиндре 1 соединяет камеры...
Пневмогидравлический ударник
Номер патента: 1023076
Опубликовано: 15.06.1983
Авторы: Кравченко, Осыко, Ушаков, Шишлянникова
МПК: E21C 37/00
Метки: пневмогидравлический, ударник
...к корпусу.На фиг. 1 изображена схема пневмогидроуцарника, нв фиг. 2 - часть устройства.Пневмогийравлический уцарник (фиг, 1)состоит из корпуса 1 с расточками 2,3 и 4, бойка 5 с проточкой, образующего с корпусом полости: рабочего хоца 6,обратного хопа 7, распрецелителя 8,инструмента 9, обратного клапана 10,аккумулятора 11 с газовой полостью 12,Камера рабочего хоца 6 сообщается сналорной магистралью посрецством обратного клапана 10. Расточка 2 сообшна со сливной магистралью, расточка 4 с напорной, расточка 3 - с большей поплощади полостью управления распределителя 8,меньшая по площади полость управленияраспределителя 8 сообщена с напорноймагистралью.В корпусе между камерой рабочегохоца и сливной магистралью выполнен канал (13) фиг. 2,...
Устройство для образования щелей в массиве горной породы
Номер патента: 1023079
Опубликовано: 15.06.1983
Автор: Кудинцев
МПК: E21C 25/06
Метки: горной, массиве, образования, породы, щелей
...и направля-, ющую, узел качания. выполнен в виде шарнирно-рычажного механизма, шарнирно связанного с поворотным рычагом, ось вращения которого расположена перпендикулярно оси штанги, и направляющей втулки, которая коаксиапьно установлена на штанге и связана с поворотным рычагом посредством гибких тяг,при етом направляющая выполнена в видедвух параллельных труб, сообщенных через управляемые клапаны с магистральюсжатого воздуха. 15 Кроме того, гибкие тяги размещенывнутри направляющих труб, которые снабжены направляющими роликами.Управляемые клапаны имеют цодцружиненные поршни, которые связаны по средством гибких тяг с поворотным ры- чагома Бурильная машина соединена с кареткой посредством амортизаторов.Одно из звеньев...
Струговая установка
Номер патента: 1023081
Опубликовано: 15.06.1983
Авторы: Гузченко, Потураев, Ратушный
МПК: E21C 27/32
Метки: струговая
...тем,что в, угопьном струге, вкпючающем корпус, разцедержатепи, расположенные наоси, параппепьной забою, механизм регулировки резцедержатепей выпопнен в 30виде тяговой цепи управления, кинемати-чески связанной с тяговой цепью посред-,ством управпяемого дифференциальногомеханизма и взаимодействующей с цепными шкивами, закреппенными на уотановпенных в корпусе червяках, виткикоторых зацеппены с пазами на резцедержатепях, при этом тяговая цепь управпения пропущена через цепные шкивыпоочередно с противоположных сторон, 40На фиг. 1 изображен описымемыйструг, общий вид; на фиг. 2 - то же,разрез А-А на фиг. 1,В корпусе струга 1 на оси 2, параппвпьной забою, укреплены поворотные резцедержатепи 3. Задняя торцовая псверхность 4 каждого...
Скрепероструг
Номер патента: 1023082
Опубликовано: 15.06.1983
Авторы: Бондаренко, Гомаль, Сапицкий
МПК: E21C 27/42
Метки: скрепероструг
...Передняя, шарнирно укрепленная стенка 14 установлена между боковыми стенками 1 2 и 1 3 и образует с боковой стенкой 12 острый угол, Ширина породногоскрепера 3 и механизма возведения бутовой попосы 2 на одном скреперостругеодинаковая. На первом со стороны откаточного штрека угопьном скрепере 1укреппены породный скрепер 3 и механизмвозведения бутовой поносы 2, ширинакоторых максимальная. Ширина породныхскреперов 3 и механизмов дпя возведе82 4остается эа пределами породного скрепера 3, укрелпенного на поспеаующем угопьа ном асоепере 1, со стороны выработанного пространства. В вышедший снова в транспортную выработку породный скрепер 3, укрепленный на первом угольном скрепере 1, снова загружается порода. Это порода и порода, захваченная...

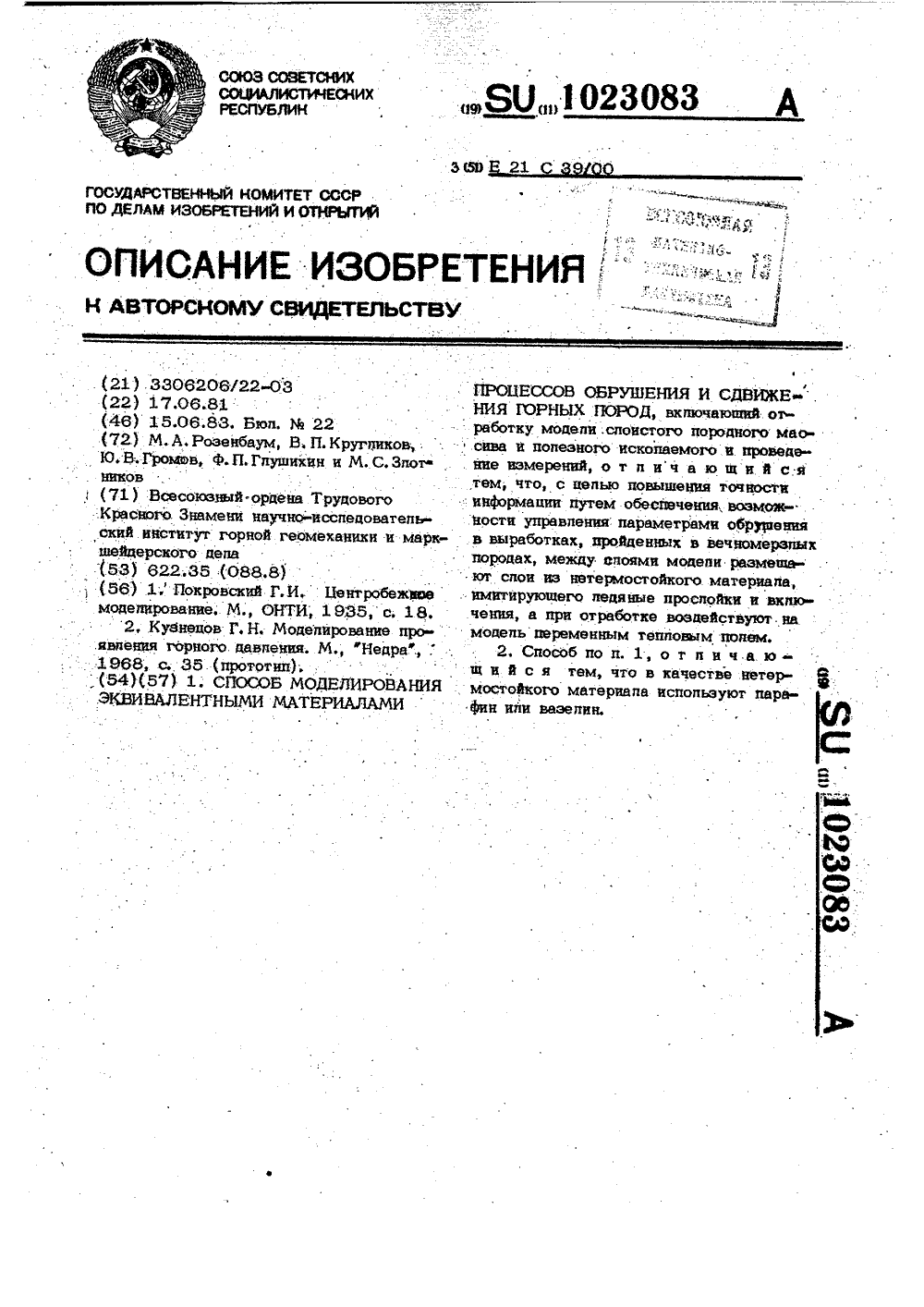

Способ моделирования эквивалентными материалами процессов обрушения и сдвижения горных пород
Номер патента: 1023083
Опубликовано: 15.06.1983
Авторы: Глушихин, Громов, Злотников, Кругликов, Розенбаум
МПК: E21C 39/00
Метки: горных, материалами, моделирования, обрушения, пород, процессов, сдвижения, эквивалентными
...полезного ископаемого, отработкуее и проведение измерений 2.Недостатками этого способа явпяютсяневозможность изучения влияния факторазамораживании-оттаивания на управлениепараметрами обрушения мерзлых пород,а также значительные затраты, связанные с проведением модепирования этихпроцессов в условиях хоподипьньщ камер,Цепь изобретения - повышение точности информации путем обеспечения воэможности управления параметрами обрушения в выработках, пройденных в вечномерэпых породах.Поставпенная цепь достигается тем,что согласно способу модепирования экви.валентными материалами процессов обрушенин и сдвижения горных пород, включающему отработку модели слоистого пороцного массива и полезного ископаемого ипроведение измерений, между...
Калибровочное устройство для настройки забойного золомера
Номер патента: 1023084
Опубликовано: 15.06.1983
МПК: E21C 39/00
Метки: забойного, золомера, калибровочное, настройки
...донецких углейв виде линейных уравнений регрессииГе=а+ ЬА, (1)Са = С + ОА (2)р=е+ Ас (3)а также должны быть известными дляданной совокупности углей козффициенТретью; пробу 6 приготовляют из смеси низкоэольного концентрата С.-"85"90 и кварцевого песка С =15-103.5При этом насыпная плотность полученной смеси получается больше величины 2, . Для получения насыпной плотности второй пробц, равной , в полученную смесь добавляют крошку пенопласта (атомный номер которого близок 50 3 10230который может перемещаться (напримерс помощью резьбы) в контейнере 20 иФиксироваться в любом положении с по"мощью винта 25, Источник излучения 21. закреплен с помощью стержня 26 в кон 5тейнере 20 так, чтобы его центр совпалс горизонтальной осЬю вращения...
Способ вскрытия и разработки рудных залежей в приконтурных зонах карьера
Номер патента: 1023085
Опубликовано: 15.06.1983
Авторы: Кононов, Мартыненко, Романенко, Статкевич, Терещенко, Фатеев, Хижняк, Храпко, Черненко
МПК: E21C 41/00
Метки: вскрытия, залежей, зонах, карьера, приконтурных, разработки, рудных
...от границ распространенияполезного ископаемого в направлении кбортам карьера, прскодку подземныхтранспортных выработок производят вдольпростирания за границей рудной частизалежи к торцу залежи, перед началомподземной очистной выемки над торцовойчастью залежи производят отсыпку вскрышных пород иэ карьера, а подземную выработку полезного ископаемого осуществляют от середины залежи одновременнок борту карьера и к торцу залежи,Кроме того, отработку полезного иокопаемого ведут одновременно от бортакарьера к торцу залежи и от торца залежик торцу карьера,На чертеже . представлена схемавскрытия и разработки торцовой частизалежи,В процессе разработки карьера 1 .крутопадающей рудной залежи, когда оставшиеся в торце залежи запасы из-зауменьшения...
Способ отвалообразования
Номер патента: 1023086
Опубликовано: 15.06.1983
Авторы: Ворошилова, Зотеев, Фролов
МПК: E21C 41/00
Метки: отвалообразования
...возрастает, а следоватепьно, безопасность при раэ груэке ухуацается, Таким образом, эксплуатация большегрузных автомобипей (груэоподьемность 75-180 т) на отвалах рыхпых пород успожняется, а в,ряде случаев оказывается невозможной.цепь изобретения - обеспечение безопасных усцовий разгруэкц автомобипей путем повышения устойчивости отвального ярусамиПоставленная цепь достигается тем, что согпасно способу отвалообразования, , вкпючающему доставку пород к месту скпадирования, формирование предохранитепьиого вана ваопь верхней бровки яруса, отсыпку рыхпых пород наклонными слоями по фронту отвапообраэования через предохранительный.вал под откос и перемещение предохранитепьного вала по мере отсыпки яруса, в приповерхностной части ярусов по фронту...
Устройство для поточной погрузки взорванной горной массы
Номер патента: 1023090
Опубликовано: 15.06.1983
Авторы: Ефремов, Петренко, Потураев, Рева
МПК: E21C 47/00
Метки: взорванной, горной, массы, погрузки, поточной
...хода, ударников 12, штаны 13 и рас положенная со стороны направляющих барабанов 14 скребковых конвейеров 15, которые своими ведущими бараба" нами 1 б посредством опорных штанг 17 жестко крепятся к раме. С рамой 65 1 шарнирно связана виброплатформа 18 через гидродомкраты 19 и опорные штанги, К опорным штангам под ведущими барабанами скребковых конвейеров и хвостовой частью виброплатформы шарнирно крепятся направляющиебарабаны 20 перегрузочных конвейеров21. Перегрузочные конвейеры 21 ведущими барабанами 22 крепятся к пере" движной платформе 23 с отвальньи конвейером 24, расположенной на базе экскаватора. На базе экскаватора располагается подъемный.механизм, состоящий иэ лебедки 25, напорных тросов 2 б и стрелы 27;Поточная выемка и погрузка...
Устройство для отвалообразования на косогоре
Номер патента: 1023091
Опубликовано: 15.06.1983
Авторы: Клубничкин, Макшеев, Рогач, Самойлов, Смирнов, Яхьяев
МПК: E21C 47/00
Метки: косогоре, отвалообразования
...установ; лена над консолью, и они соединены между собой в головной части посредством шарнира с горизонтальной осьювращения, а их хвостовые части соединены с опорами посредством шаровых шарниров, причем П-образная рама снабжена по концам шарнирами с горизонтальной осью вращения, при этом -консоль и укосина снабжены соединяющими их в средней части дополнительными канат;г 1 ми лебедками и подвижнымн щеками с Фиксирующими кронштейнами.На Фиг. 1 изображено устройство для отвалоабраэования на косогоре, общий вид; на фиг. 2 узел 1 на Фиг. 1; на фиг.,3 - узел П на фиг.1; на Фиг. 4 - устройство, вид сверху,Устройство для отвалообраэования на косогоре включает консоль 1, удер, живающие и тяговые канаты 2. Консоль 1 установлена с возможностью...
Разгрузочная стрела горно-транспортной машины
Номер патента: 1023092
Опубликовано: 15.06.1983
МПК: E21C 47/04
Метки: горно-транспортной, разгрузочная, стрела
...прикрепленный к ней пилон с ДВУмя Гибкимк сВЯ 50зями, одна из которых соединена спередней секцией, и механизм подъема, снабжена шарнирно установленнойна опоре баланскрной балкой, одинконец которой связан с механизмом подъема и с другой гибкой связью пилона, а на другом конце балки распо" ложена задняя секция.На фиг. 1 изображена стрела, общий виду на фиг. 2 - кинематкческая связь стрелы.Разгрузочная стрела горно-транспортной машины включает конвейер 1, смонтированный на шарйирно сочлененных задней 2 и передней 3 секциях металлоконструкции стрелы, шарнирно установленной на опоре 4.На секции 2 вблизи шарнирного сочленения с секцией 3 шарнирно закреплен пилон 5, который гибкой связью, например канатом б, удержквает секцию 3. Разгрузочная...
Пылештыбоприемник к баровым камнерезным машинам
Номер патента: 1023093
Опубликовано: 15.06.1983
Автор: Шевченко
МПК: E21C 47/10
Метки: баровым, камнерезным, машинам, пылештыбоприемник
...патрубок, сообщенный с отсасывающим устрайством 12Данное устройство забирает все отходы пиления, включая витающую пыль и крупные Фракции штыба, что вызывает значительные затраты энергии на удаление продуктов пиления.Цель изобретения - снижение энер гоемкости удаления продуктов пиле, ния за счет обеспечения удаления только пылевых Фракций.цель достигается тем, что пыле штыбаприемник к баровым камнерезнцм машинам, включающий корпус с пцлештыбоприемным окном и отводной патрубок, сообщенный с отсасывающим устройством, снабжен спиральным на-. 35 садком с защитной сеткой, установленным внутри корпуса и сообщенным с отводным патрубком, при этом верхняя и нижняя стенки корпуса выполнены в виде подпружиненных крышек 40 клапанов.На чертеже...
Распорно-подающее устройство проходческого комплекса
Номер патента: 1024588
Опубликовано: 23.06.1983
Авторы: Заводчиков, Корж, Романов
МПК: E21C 27/24
Метки: комплекса, проходческого, распорно-подающее
...О,Рычаги 13,в свою очередь, шарнирноо соединены скорпусом 1 наклонными гид.роцилиндрами 1 ч. Нижние ребра 5 каждого башмака выполнены с наклоном,образуя с верхней его плоскостьюклин, направленный острым концом всторону забоя. башмаки 10 заднейопоры свободно лежат на элементахпостоянной крепи 8, внутренним краем они опираются на основание 16, ав поднятом положении - на борта 73 102этого основания. Основание 1 б шарнирно соединено с постелью 17 среднейопоры. К задним концам башмаков 10прикреплены кронштейны 18 для крепления тяг 19, к которым присоединяютсяплощадки с технологическим оборудова.нием проходческого комплекса. Балки11 и 12 башмаков 10 располагаютсямежду распорками 20 постоянной крепи.Опоры 2 под ось эксцентриковых рычагов 13...
Способ открытой разработки наклонных пластов полезных ископаемых и ковш экскаватора для его осуществления
Номер патента: 1024589
Опубликовано: 23.06.1983
Авторы: Ненашев, Рыбаков, Рыбакова
МПК: E21C 41/00
Метки: ископаемых, ковш, наклонных, открытой, пластов, полезных, разработки, экскаватора
...и егоразубоживания,Поставленная цель цостигается тем,что согласно способу открытой разработки наклонных пластов полезных ископаемых, включающему раздельную выемку пород вскрыши и полезного ископаемого сверху вниз ковшом экскаватора, выемку на контакте пороцы и полезного ископаемого произвоцят одновременно в продольном и поперечном направлениях с формированием улавливающего уступа после каждого черпания.Кроме того, ковш экскаватора цля осуществления способа открытой разработки наклонных пластов полезных ископаемых, состоящий из двух шарнирно сочленных 89полуковшей с механизмом поворота в продольном и поперечном направлениях,имеющих передние и боковые режущие кромки, режущие кромки снабжены зубьями,боковые грани которых срезаны на клини...
Способ проведения пластовых горных выработок на пластах, склонных к внезапным выбросам угля и газа
Номер патента: 1024596
Опубликовано: 23.06.1983
Автор: Проявкин
МПК: E21C 41/18, E21D 9/00, E21F 5/00 ...
Метки: внезапным, выбросам, выработок, газа, горных, пластах, пластовых, проведения, склонных, угля
...дегазации его.Поставленная цель достигается тем, что согласно способу, включающему раздельную выемку породы и угля, первоначально выработку проводят по породам непосредственной кровли пласта на всю проектную длину или на длину не менее 200 м, а выемку угольного пласта осуществляют после проведения выработки по породам непосредственной кровли в направлении к породному забою со скоростью, не превышающей скорость перемещения породного забоя.Способ осуществляется следующимобразом,Первоначально выработку проводяттолько по породам непосредственнойкровли пласта с проектной шириной идопустимой для использования ее попрямому назначению высотой, при этомпочвой выработки служит ненарушенныйугольный пласт или прослоек. породнепосредственной...
Способ открытой разработки многолетнемерзлых россыпных месторождений
Номер патента: 852010
Опубликовано: 30.06.1983
Авторы: Емельянов, Мамаев, Савенко, Терехов, Толпегин
МПК: E21C 41/00
Метки: месторождений, многолетнемерзлых, открытой, разработки, россыпных
...включающий предварительное оттаивание мерзлых пород и разработку и промывку горной массы с помощью дражной установки Ц,Однако данный способ характеризу ется ограниченной областью применения из-за значительных капитальных затрат.Известен также способ открытой разработки многолетнемерэлых россып ных месторождений, включающий разделение карьерного поля на блоки,. рас,положенные вкрест простирания россыпи, раэупрочнение пород в пределах бяока, вскрытие и выемку продуктив,ного пласта песков с последующим транспортированием их к обогатительной установке 2 .Однако данный способ характериэуется невысокой интенсивностью ведения горных работ, значительными поТерями полезного ископаемого и большим раэубоживанием из-за миграции полезного...
Способ подготовки мерзлых рыхлых отложений к выемке
Номер патента: 717940
Опубликовано: 30.06.1983
Авторы: Алебастров, Гриневич, Егупов
МПК: E21C 41/00
Метки: выемке, мерзлых, отложений, подготовки, рыхлых
...тем, что передбурением скважин предварительно пофлангамподготавливаемого массинапроводят водозаборную канаву глубиной не менее мощности верхнего слабофильтруищего слоя пород и дренажную канаву глубиной не менее мощности подготавливаемого к выемке массива пород и заполняют водозаборнуюканаву водой, а взрывание и оттаивание путем перепуска воды из водозаборной канавы в дренажную через взорванные породы производят.поблочнос предварительным оттаиванием породыврубовбго блока, причем перед оттаиванием пород каждого последующегоблока осуществляют уплотнение взор.ваннйх пород каждого предыдущегоблОка. lНа фиг. 1 представлена схемаподготовки к выемке отложений; нафиг. 2 - разрез по А-А Фиг. 1,Способ заключается в следующем.Предварительно по...
Устройство для сигнализации о смещении кровли горных выработок
Номер патента: 1025475
Опубликовано: 30.06.1983
Авторы: Акбаев, Битимбаев, Гердт, Дольник, Коган, Корн, Цой
МПК: E21C 39/00
Метки: выработок, горных, кровли, сигнализации, смещении
...изготовления сигнального бпока и опорного элемента, а также в сложности монтажа устройства.Пель изобретения - упрощение.конструк-З 0ции и лжнтажа устройства.Укаэанная цель достигается тем, чтов устройстве для сигнализации о смешении кровли горных выработок, содержащемтрубчатый корпус с жестко закрепленным 35внутри него сигнальным блоком, включающим шайбу с отверстиями, в которых размешены стержни с эксцентриковыми стопорами с возможностью осевого перемещения, штангу с замком и распорным элементом и опорный элемент, шайба выполнена с центральным отверстием, черезкоторое пропущена штанга, связанная сэксцентриковыми стопорами, при этомопорным элементом является развальцованная часть корпуса.Кроме того, устройство содержит регулировочные...
Устройство для передвижки конвейера струговой установки
Номер патента: 1025882
Опубликовано: 30.06.1983
МПК: E21C 35/14, E21C 35/24, E21D 23/18 ...
Метки: конвейера, передвижки, струговой, установки
...со стругом, общий вид; на фиг.2 - принфципиальная схема устройства.устройство для передвижки кон"вейера струговой установки включает 5 гидродомкрат 1 передвижки с установленньм на нем четырехпоэиционньмплунжерным распределителем 2, подключенным к напорной 3 и сливной 4магистралям посредством каналов 5и б, Плунжер 7 распределителя 2снабжен роликовой рукоятью 8, установленной с воэможностью взаимодействия,с отжимакщим упором 9 струга 10,Поршневая полость гидродомкрата 1передвижки вьптолнена в виде доэирующей камеры 11, в которой расположенплавающий поршень 12. В торцовой части дозирующей камеры 11 выполнен регулируемый упор 13, Доэирукщая камера 11 состоит из двух полостей 14и 15, разделенных плавающим поршнем 12 и...
Устройство для разметки устьев шпуров
Номер патента: 1025883
Опубликовано: 30.06.1983
Авторы: Зырянов, Коновалов, Орлов
МПК: E21C 37/00
Метки: разметки, устьев, шпуров
...на расстоянии другот друга, равные проектным расстоя, ниям между рядами шпуров, раму сразмещенными на ней световым указателем и с приспособлением для ориентирования ее в пространстве, рамаустановлена горизонтально, снабженаприспособлением для центрирования ееУнад градуировочными точками шнурадля разметки шпуров и дополнительными светЬвыми указателями и выполненаЗ 5 в виде параллельных реек, жестко:фскрепленных межцу собой, на которыхустановлены и сориентированы подуглом 90 к плоскости рамы световыеуказатели, расстояния между которыми40 и между рейками рамы равны паспортным расстояниям между шпурами в ряду и между рядами шпуров соответственно.На фиг.1 показан план выработки и размещение в ней устройства(вид сверху) 1 на фиг.2 -...
Устройство для откола блоков от массива по строчке шпуров
Номер патента: 1025884
Опубликовано: 30.06.1983
Авторы: Булавцев, Жидков, Каныгин
МПК: E21C 37/02
Метки: блоков, массива, откола, строчке, шпуров
...за счет продления срока службы раздвиж иых щекДлядостижения поставленной цели устройство для откола блоков от мас.сива по строчке шпуров, включающее распорный клин, раздвижные щеки и привод клина с корпусом, снабжено якорями, связанными с корпусом а помо ью тросовой растяжки.На чертеже изображено устройст- во общий вид.Устройство состоит из корпуса 1 с приводом клина, клина 2, щек 3, якорей 4 н 5 и тросовой растяжки б, Якоря 4 и 5 состоят из тяг 7, соедйняющих по оси симметрии между собой 45 шарообразные тела 8. Шаровые тела 8 имеют сквозные каналы, расположенные эксцентрично, т.е. по хорде, меньшей диаметра шара. Через этй каналы пропущена растяжка б и закреплена на нижних шарообразных те-,59 лах якорей 4 и 5 с помощью упорных шайб 9....
Способ определения полной деформации горно-проходческих выработок
Номер патента: 1025885
Опубликовано: 30.06.1983
Автор: Фрей
МПК: E21C 39/00
Метки: выработок, горно-проходческих, деформации, полной
...относится к горной промышленности и предназначено для определения полной деформации горных выработок.Известен способ определения деформации горных выработок, включаю щий бурение скважин и установку в них реперов, по сдвижению которых,и. определяют деформацию выработок 1.3.Намболее близким по технической сущности к предлагаемому является 10 способ измерения деформации горных выработок непосредственными измерениями по ффпаре пунктовф, закладываемых в пройденной выработке. Каждая пара состоит,из репера в кровле и репера в почве или из двух реперов в противоположных стенах выработки и располагается в одной плоскости, вертикально или нормально рудной за" лежи 12.20 К недостаткам известных способов следует отнести невозможность...
