E21C — Эксплуатация шахт и карьеров

Номер патента: 1204728

Опубликовано: 15.01.1986

Авторы: Брулев, Кащеев, Козлов, Кузнецов, Малков, Худский

МПК: E21C 49/00

Метки: валкователь, торфа, фрезерного, широкозахватный

...ширины захвата валкующих секций и обеспечивающих их продольно-поперечное перемещение, устанавливают ширину захвата 2,5; 3,5 и4,5 м. При движении по рабочему ходумашины скребки 11 собирают сфрезерованную торфяную крошку из расстила,которая, перемещаясь вдоль валкующих полусекций, образует фигуру воло 04 128 2чения и при сходе с крайних скребков, имеющих открылки 12, формирует валок, Для увеличения сечения выходной горловины одну иэ полусекций устанавливают асимметрично по отношению к другой со смещением в продольном направлении, что исключает забивание горловины и обеспечивает образование равномерного по ширине и высоте валка, Благодаря тому, что скребки 11 присоединены к несущей балке 7 шарнирной тягой 8 в одной точке, они имеют...

Номер патента: 1205781

Опубликовано: 15.01.1986

Автор: Петер

МПК: B25D 9/10, E21C 37/22

Метки: бурильный, действия, молоток, ударного

...вращения шатун 2 ударного инструмента, Приводной поршень 13 перемещается в опорной втулке 4.Конец коленчатого вала 4, противсположный резьбе 9, окружен планетарной передачей, выполненной в виде водила 15, жестко связанного с коленчатым валом 4 и установленного на оси 1 б водила 15 планетарного колеса 17, которое входит с одной стороны в зацепление с неподвижным полым колесом 18 и жестко связан с корпусом 1, а с другой стороны - с солнечным колесом 19, установленным на маховом колесе 20, Солнечное колесо 19 и маховое колесо 20 установлены с возможностью вращения на коленчатом валу 4 через опорную втулку 21. С помощью планетарной передачи, состоящей иэ водила 15, планетарного колеса 17 и также из полого калеса 8 и солнечного колеса...

Номер патента: 1206435

Опубликовано: 23.01.1986

Авторы: Кусов, Славин

МПК: E21C 39/00, G01M 19/00

Метки: динамического, моделей, нагружения, статического, стенд

...перемещения узлов в направлении, перпендикулярномперемещению обоймы.аказ 8669/33 Тираж ВНИИПИ Государственн по делам изобрете 113035, Москва, ЖПодписно 0 тета ССкрытийая наб. го ко и и от Раушск 4/ Филиал ППП Патент", г. Ужгород, ул.Проектная,Изобретение относится к горной промышленности и является усовершенствованием устройства по авт.св.В 344129.. Цель изобретения - расширение возможностей моделирования силовых воздействий.На фиг.1 изображен стенд для статического и динамического нагружения моделей, общий вид; на фиг.2 - разрез А-А на фиг.1.Стенд содержит ударный узел 1 и статический узел 2, установленные в обойме 3 с возможностью перемещения внутри нее по направляющим 4 и 5.Для фиксации узлов 1 и. 2 в обойме 3 служат болты 6. Обойма...

Номер патента: 1207717

Опубликовано: 30.01.1986

Авторы: Голумидов, Маркеев

МПК: E21C 25/60, E21C 45/00

Метки: деления, потоки, цилиндрических

...копира 10, в верхней части каждого из них находится планка 11, которая зафиксирована в определенном положении пружиной 12, На опоре 6 закреп лены две стойки 13 с окнами для30 выдачи деталей, Устройство снабжено разделителем, выполненным в виде параллельно расположенных направляющих в форме клина 14 и установленных на стойке 13 одна над другой острием к каретке 4. Рабочие поверхности клиньев 14 состоят из наклонньгх и вертикальных участковНаклонные поверхности клиньев образуют каналы 15 для потоков деталей 2. Упоры 16, состоящие из наклонных и вертикальньгх участков, установлены на задней стенке магазина 1 выше вертикального участка клина 14 так, чтобы обеспечивался свободный проход оставших 45 ся деталей 2.Устройство работает следующим...

Номер патента: 1208222

Опубликовано: 30.01.1986

Авторы: Гиршович, Ефремов, Любощинский, Савицкий, Чучелова

МПК: E21C 35/183

Метки: головка, горных, машин, рабочая, резца

...действующие на конусную часть вставки, воспринимаются державкой резца через слой припоя, На;Еичие слоя припоя между вставкой и держалкой обеспечива.ет также постоянЕ 5 т рабочей головке горного инструмента;.на фиг.3-7 - сечения А-А, Б-Б, Б-БГ Д.11 н а фи г, 2,Рабочая Голове(а резца ГорнЕЕх.:ЕЕПН ВЕ;ГЕЮсЕсяРТ КОН уСЕЕЕИ НЯКОНРЧНИК 1хвостовикс основанием 3 в формеэллипса и сопряжение ц наконечника С ХВОСТОсЕЕЕЕЕОМЕ ВЫПОЕЕПГПЕЕОГО ИЗ ДВУХГолу. ленсо 5 и 6 РРжуЕцая вставказа кр еГЕ:я Ртся и Ос р Рдс НО, .айки при"ПОСМ Е Н Е 3 Т)ОДОЛЬЕЕОМ 0 ГВЕРСТИИ ЯрабОчей О.ЕЕОеЕки 9 ичс" руЕЕепттс" 1 Е,.,ОЕряжеЕЕЕе - ГЕО 01 ееЕутО вокруГпродольной оси 11 режущей вставки) 0на уГОЯ 1 ЬО Относительно ООИОВания3 что Обесе;ечЕЕГЕО хвостовику 2...

Номер патента: 1208223

Опубликовано: 30.01.1986

Авторы: Беркалиев, Боргер, Широв

МПК: E21C 27/00

Метки: выемки, очистной, руды

...- увеличение фронта забоя под мелкошпуровую отбойку и обеспечение возможности поворота устройства на искривленных по простиранию участках жилы.На фиг.1 изображено предлагаемое устройство, вид сбоку; на фиг.2 - то же, вид в плане; на фиг.3 - узел 1 (вид сверху) на фиг,2; на фиг,4 узел 1 (поперечный разрез) на фиг.2.Устройство для очистной выемки руды включает двигающийся по монорельсу 1 самоходный полок 2 с рабочей платформой 3, с которой горизонтальными шарнирами 4 и силовыми цилиндрами 5 связаны буровые площадки 6. Буровые площадки 6 выполнены с концевой частью 7, с которой связаны вертикальными шарнирами 8, а торцы имеют направляющие ролики 9 и распорные цилиндры 10. Для фиксации буровых площадок 6 имеются приспособления 11,...

Номер патента: 1208224

Опубликовано: 30.01.1986

Авторы: Брилинг, Буцык, Геллер, Сидоров, Фролов, Шаев

МПК: E21C 27/00

Метки: комбайн, очистной

...ных редукторов-рукоятей 4 и 5 планетарные редукторы, содержащиевходной торсионный вал 57 с зубчатым колесом на конце, находящимся в зацеплении с колесами 58, насаженными на кривошипных валах 59 вместе с зубчатым колесом 60, находящимся в зацеплении с неподвижным большим центральным колесом 61 и связанным с выходным звеном 62 валом 63, на который насажено тяговое зубчатое колесо 12.Корпуса механизмов 2 и 3 подачи снабжены цапфами 64 и 65 (фиг,4) соответственно на забойной и завальной сторонах комбайнаЦапфы 64 и 65 расположены соосно с входными валами 19 поворотных редукторов-рукоятей 4 и 5, планетарными редукторами и тяговыми зубчатыми колесами 12 механизмов 2 и 3 подачи, На цапфах 64 и 65 шарнирно закреплены проушины,корпусов...

Номер патента: 1208225

Опубликовано: 30.01.1986

Авторы: Кочнов, Плотников, Подплетний, Сисюкин

МПК: E21C 27/32

Метки: кожух, отклоняющий, струговой, установки

...плоскостг.; б расположеныкрепежные Ггрипивы 8 с Отверсти 51 ми 9цля размещения Б них крепежных балтов 10 с гайками 11 и шайбами 1,ВЯЗОВЯЛ ПЛОСКОСТЬ б ХтИТОГО ОСНОВЯНИ 5 т1 кожуха 5 цгисоедитаеня к боковине13 переходной рамы конвейера 1 5При ЭТОМ КтЭЕ 1 т "ЖНЫЙ ЕЫСТ "чгг I ЭСг 10 няци 5 т.кожуха размещен и пазу 15 баконгц.ы рямы, я крепежные болты 10 проход; в .т че"рез отверстия 1 б в боковине рягмьг ингн 11.1 аттгерстия 9ПРИ,т 1 ИНЯХ ОСг.готгаЦИ 51 КОЖУХЯ,гарцы г 7 и 18 Оггорных труб 4 и эсовмещены с Оответсгьующими торцамиОпОРных труб 19 и 20 линейноГО кожу.- гХЯ 21 Я пративапОлажные торцы 22 и3 смещены вверх и н сторону от базанаи плоскос.и б КОжухя с сахрянением межцентраВОГО рясстаяния торцов,Пргг этом торец верхней трубы 4...

Номер патента: 1208226

Опубликовано: 30.01.1986

Авторы: Антюхов, Панов, Суптеля

МПК: E21C 27/22

Метки: исполнительный, комбайна, орган, проходческого

...9 обеспечивает вращение внешнего цилиндра 1 вместе с планшайбой 3,1 осле выбора рабочего хода (величина рабочего хода должна быть определена конструкцией проходческого комбайна) электродвигателя 1 б выключают (электродвигатель можно и не включать, но тогда система через предохранительный клапан 20 должна работать на слив, т,е, в нежелательном режиме), при этом регулируемый дроссель 17 закрывается, включается привод рабочего хода проходческого комбайна и последний перемещается на забой, В результате жидкость из полости 11 через дроссель 18 (открыт) и предохранительный клапан 21 выдавливается в емкость 23. При перемещении проходческого комбайна вперед планшайба 3 контактирует с забоем статор 8 гидродвигателя с гидронасосом 5...

Номер патента: 1208227

Опубликовано: 30.01.1986

Авторы: Буцык, Гельфанд, Локшинский, Потапов, Сидоров, Шаев

МПК: E21C 27/00, E21C 29/00, E21C 29/14 ...

Метки: выемочного, комбайна, механизм, подачи

...подачи вращается в одну сторону а при включении муфты 8 через колеса 9 и 10 цепочка звеньев вращается в противоположную сторону. Этим устройством обеспечивается реверсивная работа механизма подачи комбайна вдоль очистного забоя.От зубчатого колеса 10 и насаженного с ним на одном валу колеса 11 получают движение звенья коробки скоростей, а затем и последующие за ними звенья, Так., при включении электромагнитной Фрикционной муфты 12 работает цепочка звеньев 11,12,23- 43 и комбайн перемещается относительно зубчатой рейки 44 вдоль очистного забоя в нужном направлении с одной скоростью. При включении муфты 14 работает цепочка звеньев 11,13,14, 22,23 - 43 и комбайн перемещаетсяпо рейке 44 с другой скоростью. Привключении муфты 18 работает...

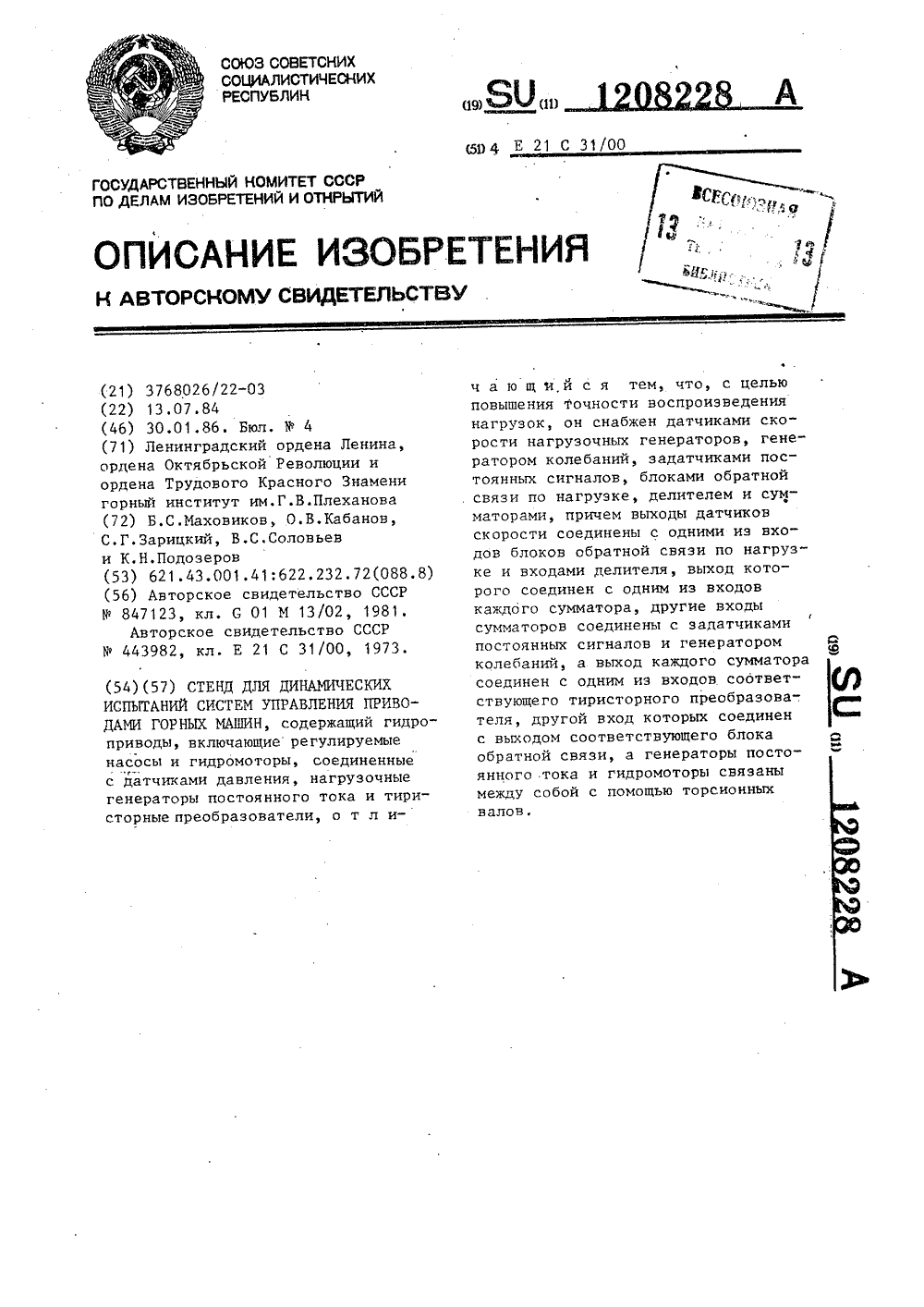

Номер патента: 1208228

Опубликовано: 30.01.1986

Авторы: Зарицкий, Кабанов, Маховиков, Подозеров, Соловьев

МПК: E21C 31/00

Метки: горных, динамических, испытаний, машин, приводами, систем, стенд

...9 и 10. Якори генераторов соединены с тиристоркыми преобразователями 11 и 12, Устройства управления тиристоркыми преобразователями содержат тахогекераторы 13 и 4, соединенные с делителем 15, вход которого связан с сумматорами 16 7., на Входы которых, кроме того, подаются постоянные сигналы от задатчикэв 18 и 19 и переменный сигнал от генератора 20 случайных и специальных функций. Выходы сумматоров подключены к входам блоков управ - ленин иристоркыми преобразователями, Между тиристоркыми преобразователями и квгрузочными генераторами установлены блоки 21 и 22 обратных связей для обеспе текил работы тиристоркых ппгобпазователей в качестве пропорциокалькых звеньев по каналам входыуправления - нагрузка генераторов.Система 23 автоматического...

Номер патента: 1208229

Опубликовано: 30.01.1986

Авторы: Котлярский, Павленко, Патрунов, Турицын, Фрегер, Черняк, Шалагин

МПК: E21C 35/24, G01B 7/02

Метки: величины, выдвижки, гидроцилиндра, штока

...Над ободами дисков 3 и 4 установлены со смещением одна относительно другой магнитные считывающие. головки 8 и 9, причем сдвиг между ними может колебаться 30 в пределах 0,2-0,3 расстояния между вершинами двух соседних зубцов. Головки подключены к входам блока 10 распознавания направления движения штока, выход которого соединен с входом измерительного блока 11.Устройство работает следующим образом.Ферромагнитный измерительный ролик 1 крепят на корпусе гидродомкрата (не показан) вблизи места выхода штока (не показан) так, чтобы диски 3 и 4 находились в механическом контакте с поверхностью штока.Профилирование дисков 3 и 4 в виде чередующихся зубцов 6 и впадин 7 в предлагаемом устройстве позволяет примерно в 2,5 раза повысить силу...

Номер патента: 1208230

Опубликовано: 30.01.1986

Авторы: Киржнер, Корчемкин, Кузнецов, Линецкий, Платонова, Розенбаум

МПК: E02F 5/30, E21C 37/16

Метки: массива, мерзлого, разупрочнения

...и может быть использовано дяразупрочнения мерзлого грунта путемего оттаивания. Цель изобретения - повышение эффективности разупрочнения и безопасности работы устройства,а фиг, 1 изображено предлагаемое устройство; на фиг. 2 - узел Т на фиг. 1 ,аксонометрическая проекция). Устройство состоит из пневмобаллона 1, содержащего нагревательный элемент 2 из электропроводной резины с электроизолятором, теплоизолирующего элемента 3 из обычной резины, теплоизолирующего слоя А, покрывающего снаружи весь пневмобаллон металлических тросиков 5 для натяжения и прижатия нагревательного элемента к забою, штуцера б для присоединения к воздушной магистрали, ноздухоподнодящего шланга 7 и провода 8 для соединения нагревательного элемента с источником...

Номер патента: 1208231

Опубликовано: 30.01.1986

Авторы: Гвирцман, Кириллов, Самарин, Шляхецкий

МПК: E21C 39/00

Метки: водопроводящих, выработанным, высоты, зоны, пространством, трещин

...1:; горных выработках которое Обычно отлиается от атмосерного , . гкак правило в меньп 1 ую сторону, Иа всличину ( Р, =. 300-500 мм вод.ст.Поэтому вход пакера з зону водопроводящих треп.;ин сразу фиксируетсяводяным манометром, устанозленным На СОРДИПЯЮРЙ ИССЛРДУ(.Мый НТРРВЭ;1 с земОй поверхностью колонне труб.Г 0 т(ОЛЬКИ ВРЛрчнта Ь Р уЕ НЭ Еб; - т., -шоь; рссстоянии От БРрхней "ранипы5 эоны подопроводяпих трепппт,гостигает максимальной веичиы й Р а павле- . ние воздуха в каждом интервале измервется водянь 1( мэнометром с точностт:.ю до 1 мм лод, ст, точка 1 пер(:, - 10 с(зчення оси скважин.1 с верхней граниРЙ з нз водо пров 0 пящих р е 1 итт пт)иПРРЕМ)ШРНИИ паКЕРР НИЖЕ КоОРОй ттт)0 и( ход 1" резкое возрастаниР вел 11 чины 1мо)кет...

Номер патента: 1208232

Опубликовано: 30.01.1986

Авторы: Кусов, Кусова, Ямщиков

МПК: E21C 39/00

Метки: пласта, состояния, угольного

...затем полученные данныесравнивают с эталонными и по результатам сравнения судят о количествеи давлении газа в угле.1208232 5/с А2Ь =20 сут помощью удара молотком по пласту ввентиляционном штреке. Запись показаний датчиков, установленных в вентиляционном и откаточном штреках,производили с помощью сейсмостанцицво взрывобезопасном исполненииШСА, обычного шлейфового осциллографа и магнитофона "Маяк" в обычном исполнении,Результаты замеров, проведенныхуказанным методом представлены нафиг, 3.Затем определяли давления газа Ри относительное содержание газаЧ 2// ( 9 т и Чу - соответственнообъемы газа и угля в исследуемойпробе угля) в угольном пласте попрошествии 1, 5, 15 и 20 сут посленачала дегазации. Для указанныхмоментов величины...

Номер патента: 1208233

Опубликовано: 30.01.1986

Авторы: Жуков, Пекшева, Попов, Сковородкин

МПК: E21C 39/00

Метки: горных, датчик, напряжений, пород

...где Ез - модульупругости магнитоупругих волокон,- модуль упругости корпуса.В качестве магнитоупругих волоконможет оыть использована стальная,никелевая и другие проволоки,Размещение в оптически активномвеществе волокон с модулем упругостиЕ 6 )10 КПа уже при объемных концентрациях 1-10% позволяет получитьмодуль упругости корпуса, превьпдающий модуль упругости окружающихкорпус горных пород более чем в два раза.Для исследования поля напряжений датчик устанавливают в скважине (шпур) так, что с помощью цементирующего состава обеспечивают всесторонний контакт со стенками скважин. Таким образом, датчик и исследуемый массив представляет единое целое и деформация контура скважины полностью воспринимается датчиком. При изменении давления в...

Номер патента: 1208234

Опубликовано: 30.01.1986

Авторы: Вольхин, Мельчаев, Павлов, Синцов

МПК: E21C 39/00

Метки: кровли, относительных, пород, почвы, смещений

...в виде шарового шарнира, подвешена телескопическая труба 3, состоящая из двух частей (подвижной и неподвижной). К внутреннейстороне неподвижной части телескопической трубы 3 прикреплена линейка 4, на которой расположены фоточувствительные элементы (например,Фотодиоды). На верхнем конце подвижной части телескопической трубы 3закреплена втулка 5 с боковым окном б, Внутри втулки установленисточник 7 света. К нижнему концуподвижной части телескопическойтрубы 3 прикреплен ползун 8, выполненный из двух реек, соединенныхконцами под прямым углом, На свободных концах реек ползуна установленыисточники 9 света и выполнены щелевые отверстия 10, которые расположены с нижней стороны ползуна 8 подОуглом 90 друг к другу. Ползун 8под действием...

Номер патента: 1208235

Опубликовано: 30.01.1986

Авторы: Гвирцман, Гусев

МПК: E21C 39/00, G01C 15/04

Метки: реперов, скважинных, смещений

...нем. К головкесердечника 2 с помощью внутреннегокольцевого выступа 10 подвешен корпус 11. Внутри него под кольцевымвыступом установлены пружинные защелки 12 с возможностью взаимодействия с головкой сердечника 2 приударе нижней части 13 корпуса 11о забой 14 скважины 15.К каждому реперу 16 жестко прикреплена воронка 17 для беспрепятственного входа устройства в репер,а также для взаимодействия лепестков 4 с нижней кромкой этой воронки.Устройство работает следующимобразом.Спуск устройства к месту установкирепера осуществляется на гибкой связи6 подающего узла 7. Взаимное положениеголовки 2 и кольцевого выступа 10при этом таково, что фиксирующиелепестки 4 за счет шарнирного соединения с сердечником 1 раскрыты инаходятся в положении,...

Номер патента: 1208236

Опубликовано: 30.01.1986

Авторы: Иофис, Медянцев, Пальчик

МПК: E21C 39/00, G01C 15/04

Метки: закрепляющими, репера, скважине, установки, элементами

...подрабатываемой толщи.Устройство содержит доставочный узел, установленный с возможностью соединения с репером 1, имеющим закрепляющие элементы 2. Доставочный узел выполнен в виде полого корпуса 3, на наружной поверхности которого установлены направляющие 4, а20 корпус 3 соединен с подъемно-опускным тросом 5. Со стороны репера 1 на корпусе 3 установлена крестовина б, под которую надеты закрепляющие эле25 менты 2 репера 1. Бо избежание соскальзывания закрепляющих элементов 2 с репера 1 под крестовиной б установлен магнит 7.К реперу 1 на кронштейнах 8 прикреплен мерный трос 9. К закрен- ЗО ляющим элементам 2 выполненным в виде пустотелого эластичного тора, подключена воздухоподающая магистраль 10.Устройство работает следующим 35...

Номер патента: 1208237

Опубликовано: 30.01.1986

Авторы: Горбунов, Козырев, Панин, Ширяев

МПК: E21C 39/00

Метки: главных, горных, массиве, направлений, напряжений, пород, тектонических

...на Фиг. 2 -гистограмма распределения ззимутальных искривлений скважин для месторождения Коашва Хибинского массиваСпособ осуществляют слецующимобразом.На стадии геологоразведочных иинженерно-изыскательских работ бурятскважины 1, Затем в скважинах проводят кавернометрические измерения дляопределения участков 2 скважин сразрушением горных пород на ее контуре. После этого на выявленныхразрушенных участках однородных пород инклинометрами, например ИК,ИТ, определяют направление 3азимутального искривления стволаскважины. По результатам инклинометрических измерений строят гистограмму распределения направлений азимутальных искривлений, по которойопределяют азимут направления преимущественных искривлений, к немуприбавляют или вычитают 90...

Номер патента: 1208238

Опубликовано: 30.01.1986

Авторы: Макаров, Мохначев, Присташ, Хабаров

МПК: E21C 39/00, G01N 3/08

Метки: горных, испытания, пород, сжатие

...к горномуделу, испытаниям горных пород для определения в лабораторных условияхих механических характеристик придлительных (месяцы, годы) нагружениях или при широком диапазоне температур образца и может быть использовано в машиностроении и строительстве при исследованиях твердых материаловЦелью изобретения является повьипение точности эа счет измерения радиальных деформаций образца и давления на его боковой поверхности при,длительных нагружениях.На фиг. 1 изображено устройство,общий вид, разрез; на фиг, 2 и 3отдельные детали устройства,тором расположен образец 2 горной породы и выполнены боковые ск:возные отверстия 3. Б боковых отверстиях 3размещены клинья 4, одни концы которых закреплены на опорной плите 5, а другие оперты на обоймы б,...

Номер патента: 1208239

Опубликовано: 30.01.1986

Авторы: Габченко, Корн, Минин, Нейфельд, Проскуряков

МПК: E21C 39/00

Метки: выработках, горных, заколообразования

...в краевой части массива ослабленной зоны заколов и установление глубины ее распростране 12082394ния базируется на экспериментально полученном смещении максимума сейсмоактивности по глубине скважины при бурении в выработках, имеющих ослабленную зону. Если ослабленной зоны нет, то средняя скорость бурения в однотипных породах соответствует измеренной средней скорости бурения в обнажение, проверенное на отсутствие заколов. Наблюдается только разница в .удалении и величине максимума сейсмоактивности на контролируемом участке относительно участка выработки без заколов в виду различия в горнотехнических условиях.Измеряемая сейсмоактивнастьобуславливается напряженным состоянием краевойчасти массива. Иомент снижения сейсмоактивности за...

Номер патента: 1208240

Опубликовано: 30.01.1986

Авторы: Павловский, Рубинраут

МПК: E21C 39/00, G01N 1/04

Метки: горных, массива, напряженного, пород, состояния

...напряЖений в нетронутом массиве. На этом участке методом разгрузки определяют величину и направления действия вертикального и двух не равных по величине горизонтальных главных напряжений. В центре участка ударным способом или с помощью взрыва. возбуждают упругие колебания, которые затем регистрируют вдоль, например, десяти неэквивалентных направлений через 10 . Под неэквивалентными пооимаются направления с разной величиной скорости распространения упругих волн. Измеряют время и скорость распространения воли. Для каждого изученного направления сопоставляют значение скорбсти и величину действующего напряжения, полученного расчетным путем по величине главных напряжений. Результаты сопоставления используют для построения...

Номер патента: 1208241

Опубликовано: 30.01.1986

Авторы: Кокорев, Кузнецов, Мигунов

МПК: E21C 39/00

Метки: горных, массива, напряженного, оценки, пород, состояния

...(вдоль профиля) помещают пары приемных стержневых электродов для регистрации сейсмоэлектрических сигналов (расстояние между электродами 5-20 м определяется опытным путем, исходя из условий наилучшей помехозащищенностиэлектрических каналов приемной аппа"ратуры). В центре измерительных элекродов располагаются обычные сейсмоприемники для регистрации упругихколебаний,Осуществляют непрерывное возбуждение упругих колебаний источникомвибрационного типа, который располагается на расстоянии до 100 м отпрофиля (в зависимости от мощности).Одновременно м упругими колебаниями непрерывно регистрируют сейсмо-электрические. Запись регистрируемыхсигналов может осуществляться серий 41 2ной аппаратурой типа "Кварц-, "ПАУЗ" или цифровой...

Номер патента: 1208242

Опубликовано: 30.01.1986

Авторы: Гердт, Корн, Мусаев, Прытков, Цой

МПК: E21C 39/00, G01B 5/30

Метки: деформаций, радиальных, скважины, стенок

...струкциисГНа чертеже изображно устройство для измерения радиальных деформаций стенок скважины, общий вид.Устройство содержит корпус, выпалпянньп 1 В видР спиралье 10 Й пружины 1, витки Кторой находятся В плот. ном соприкосновении адин к другому измерительный узел, выполненный в виде диска 2 с центральным отверстиям 3 и мерной шкалы 4, стрелки 5, 1 851 утре 1 корпуса размещен стержень 6.Стержень б ОДним кОнЦОм ЯОРДинен с внутренним концам 7 спиральной пружины 11 а другим - со стрелкой 5, При этом диск 2 закреплен на внеш Р нсм конце Б спиральной пружины. При установке прибора пружину 1закручивают так, чтобы ее виткигошли в плотное соприкосновение 25между собой, а диск 2 - с устьем скважины,При изменении, напряженного состояния массива...

Номер патента: 1208248

Опубликовано: 30.01.1986

Авторы: Алпатов, Стариков, Шепелин

МПК: E02F 3/88, E21C 45/00

Метки: грунтозаборное, землесосного, снаряда

...9, защитной решетки из пустотелых ребер 10. Камера смешения воды с извлекаемым материалом образова.на нижним торцом кожуха 1 и верхней плоскостью камеры 3 напорнойводы с просветом между ними болееодной пятой диаметра всасывающей трубы 3.Устройство работает следующимобразом,Включается привод 7, и патрубок б перемещается в крайнее положение, обеспечивая полное перекрытие камеры смешения. В напорную камеру 8 по трубопроводу ч и пустотелым ребрам 10 подается под давлением вода от насосов, установленных на земснаряде. Грузоподъемнымисредствами, установленными на. земснаряде, устройство опускается внизс соблюдением вертикального положения .При соприкосновении нижнего конца с дном водоема напорные струи, истекающие иэ сопел 9, разрушают грунт...

Номер патента: 1208249

Опубликовано: 30.01.1986

Авторы: Петрищев, Фонберштейн, Черкасов, Черней

МПК: E21C 45/00

Метки: извлечения, подземных, скважины, формаций

...в эластичных оболочках жидкость, удельный вес которой больше удельного веса извлекаемого материала.4. Способ по пп, 1 и 3, о т л ич а ю щ и й с я тем, что в скважину вводят в эластичных оболочках тетрабромзтан.1208249 Заказ 215/70 Подписное И Изобретение относится к горномуделу и геологии и может быть использовано при опробовании продуктивных пластов, а также скважиннойгидродобыче полезных ископаемых преимущественно из вечномерзлых россыпей.Целью изобретения является снижение трудозатрат и энергоемкостиизвлечения в условиях вечной мерзлоты,На фиг, 1 изображена скважинв момент заполнения ее эластичнымигерметичными оболочками, продольныйразрез; на фиг. 2 - то же, в момент,размыва днища выше расположеннойкамеры, продольный разрезСпособ...

Номер патента: 1208250

Опубликовано: 30.01.1986

Авторы: Лагацкий, Федотов

МПК: E21C 49/00

Метки: торфа, формования

...В дисковомпрессе 4 торфяная масса 29 захватывается закрепленными на барабане 13насадками 14 с зубчатыми ножами 25дисков 16 и продвигается далее поручьям полуторов 15. Подпружиненныекрышки 18 в виде клиновых полуторовплавно сужают пространство междукрьшками и насадками 14, создаютпротиводавление движущейся торфяноймассе 29 в зоне формования, где онаокончательно уплотняется и принимает форму торов. Инородные твердыевключения, находящиеся в торфяноймассе 29 и нагнетаемые напорно-перерабатывающим органом 2 в распределительную камеру 5, не накапливаютсяв ней, так как попадая в зону действия насадок 14 с дисками 16, активно продвигаются ими далее в зонуФормования. Инородные включениянебольших размеров попадают в пространство между...

Номер патента: 1209039

Опубликовано: 30.01.1986

Авторы: Альфред, Отто, Хервиг, Эрих

МПК: E21C 35/23

Метки: воды, врубовой, головке, зарубной, подачи

...15-18 выходит, например, в рабочую камеру гидравлического цилиндра врубовой машины (не показана), который осуществляет поворот влево, вправо, вверх и вниз. Второй трубопровод выходит в рабочую камеру гидравлического приводного двигателя (не показан) или в его напорный трубопровод для осуществления движения врубовой машины вперед. При электрическом приводе электродвигатель может приводить в действие насос для подачи напорной среды, который создает давление, эффективно действующее в соответствующей рабочей камере. Если один из трубопроводов 15-18 и одна иэ рабочих камер 9-14 нагружаются давлением, то все распределительные поршни, находящиеся справа от нагруженной давлением рабочей камеры, перемещаются вправо.Последний...

Номер патента: 1209328

Опубликовано: 07.02.1986

Авторы: Евполов, Николаев

МПК: B25D 9/00, E21C 37/24

Метки: действия, пневматическая, ударного

...на ударник в сторону рабочего инструмента используется для нанес. ения уцара по этому инструменту. где д - диаметр оправки в месте крепления гибкого рукава; - объем камеры холостого хода в начале обратного хоца ударника; г 10 20 25 30 35 40 45 50 . 55 Уг - обьем камеры холостого хода в конце обратного ходаударника;и - показатель политропы.На фиг.1 представлена схема машины в момент начала рабочего хода, на фиг,2 - то же, в момент начала обратного хода.Пневматическая машина ударного действия состоит из корпуса 1 в котором с возможностью осевогс перемещения размещен ударник, выполненный в виде замкнутого пустотелого элемента, образованного металлической ударной частью 2 и гибким рукавом 3. В корпусе 1 установле-, на оправка 4,...
