E21C — Эксплуатация шахт и карьеров

Номер патента: 1273556

Опубликовано: 30.11.1986

Авторы: Мезрин, Троицкий

МПК: E21C 39/00

Метки: глинистых, налипания, обогатительного, оборудования, поверхности, пород, рабочие, транспортного

...удельной, силы отрыва твердой поверхности от пластичности глино- содержащей породы.Цель изобретения " ускорение определения налипания глинистых пород в полевых условиях.Способ определения налипания глинистых пород на рабочие поверхности обогатительного транспортного обо- рудования осуществляется следующим , образом.С помощью адгезиометра измеряют удельную силу отрыва эталонной твердой поверхности от глинистой породы при разной влажности последней, одновременно с помощью пластомера П,О.Бойченко измеряют пластичность породи, определяемую по глубине поГружения конуса в пробу глинистой породы, и по этим данным строят кривую зависимость удельной силы отрыва от пластичности (см. чертеж).Непосредственно в забое месторождения отбирают...

Номер патента: 1273557

Опубликовано: 30.11.1986

Авторы: Андреев, Менцлов, Шаулкин

МПК: E21C 39/00

Метки: анализа, горных, декрепитационного, минералов, пород

...последовательно соединенныефильтр б, усилитель 7 и формирова-.тель 8, а также таймер 9, соединенный с коммутатором 10. Формировательи коммутатор соединены с многоканальным счетчиком 11 (на чертеже;изображен двухканальный), а последний " с цифровым индикатором 12 количества импульсов.Число каналов счетчика может быть23различным в зависимости от решаемыхзадач, для декрептофонического метода поисков обычно достаточно 2-5 каналов. Таймер содержит кварцевый генератор и делитель частоты для задания.интервалов времени, например,5-185 с с выводами через каждые 10 с,Коммутатор содержит переключателивременных интервалов для каждого канала счетчика импульсов,Устройство работает следующим 35образом,С помощью терморегулятора и прибора 2 контроля...

Номер патента: 1273558

Опубликовано: 30.11.1986

Авторы: Тимотиевич, Титовский, Ткаченко

МПК: E21C 41/00

Метки: отвалов, формирования

...и планируют почвообраэующие породы на этой поверхности. К моменту окончания отсыпки указанной эаходки нижнего яруса почвообраэующие породы должны быть разгружены драглайном на поверхность отвала, За отсыпкой заходки следует выполаживание торцового откоса этой заходки (у передаточного конвейера) и нанесение на его поверхность и поверхность межъярусной площадки почвообразующих пород, а также заполнение технологической емкости эаходки с помощью отвалообраэователя при его обратном ходе отвальной породой 14, В заключении передвигают отвальный конвейер 15 в новое положение и цикл отвальнорекультивационных работ повторяют.Торцовые откосы нижнего 16 и верх него 17 ярусов выполаживают отвалообразователем постепенным уменьшением высоты...

Номер патента: 1273559

Опубликовано: 30.11.1986

Авторы: Вагоровский, Воронков, Конощенков, Копанев, Миллер

МПК: E21C 41/00

Метки: драглайна, отвале, передвижения, создания, трассы

...длину по фронту работ цикл по созданию и ликвидации трассы 4 повторяют до отработки всей длины заходки, при этом наклонную площадку трассы 4 хода 8 формируют вплотную к откосу 9 отвала предыдущей заходки, она примыкает к откосу отвального забоя 1 у верхней его бровки 10, после отсыпки ее плани 273559 2руют бульдозером, причем по длинеучастка трассы 4 рядом оставляют полосу 11 для рабочего хода драглайна 3, с которой на втором этапе соз дания трассы ярус 2 досыпают дополного его формирования.Формула изобретения10 1. Способ создания трассы передвижения драглайна на отвале, включающий формирование в контуре отвального яруса наклонной площадки спредельно допустимым углом наклона 15 для передвижения драглайна путем выемки грунта из...

Номер патента: 1273565

Опубликовано: 30.11.1986

Авторы: Ефимов, Ишукин, Козлов, Смирнов, Черней

МПК: E21C 45/00

Метки: агрегат, гидромониторный, скважинный

...работает следующим образом,После размещения агрегата в скважине по напорной колонне 1 под давлением подают воду, которая поступает в гидромониторную 2 и гидроэлеваторную 4 насадки, при этом струей воды, сформированной в гидромониторной насадке 2, производится размыв породы, которая по днищу выемочной камеры поступает к приемным окнам б и засасывается в приемную камеру 5 и далее в проточную часть 7 гидроэлеватора с выдачей пульпы на поверхность по пульповыдачной колонне 3.При завале приемных окон 6 крупными недезинтегрированными кусками породы, а также в случае заштыбовки приемных окон или приемной камеры 5, о чем можно судить по падению содержания твердого в поступающей на поверхность пульпе, с поверхности через командную схему...

Номер патента: 1273566

Опубликовано: 30.11.1986

Авторы: Асатрян, Зейналян, Ктракян, Оганесян

МПК: E21C 47/10

Метки: безрельсовая, камнерезная

...9 служит также для передвижения машины, Противоположный от режущих дисков 6 конец платформы 4 снабжен катками 11 с рулевым управлением 12. На опорно- ходовых катках 2 и 3 с одной стороны машины, со стороны выполненных ранее пропилов, имеются фланцы 13 с проточ ками 14, в которых находятся направляющие диски 15.Перед началом работы режущие диски 6 приподняты, а машина опирается на ведущие катки 2 и катки 11 с рулевым управлением. С помощью рулевого управления 12 машину устанавливают перпендикулярно уступу. С помощью привода 9 через. канат 10 опускают ре-. жущие диски 6, включают их привод 7, 0 а также привод 9 передвижения машины. При этом направляющие диски 15 в проточках 14 находятся в приподнятом положении, После завершения пер-....

Номер патента: 1273567

Опубликовано: 30.11.1986

Авторы: Бережной, Гуменюк, Деев, Мельничук, Овчаров, Першин, Рыбин, Щербань

МПК: E21C 25/20, E21C 47/10

Метки: исполнительный, орган, пилы, угольной

...стопорных элементов 4. Для предотвращения смещенияполувтулок 3 по оси режущего канатаслужат втулки 5. На наружной поверхности полувтулок 3 выполнены кольцевые пазы. Торцы режущих полуколец 2снабжены выступами 7, которые входятв канавки о на боковых стенках лаза6 полувтулок 3. Стопорные элементы4 вставлены в сквозные отверстия 9 25полувтулок 3, Режущий инструмент располагается на гибком тяговом органе1 между втулками 5.Монтаж режущего инструмента осуществляется следующим образом. 30В пазы 6 полувтулок 3 заводитсяполукольцо 2 режущего инструмента досовмещения концов, затеи в собранномвиде полувтулки 3 и полукольца 2 надеваются на гибкий тяговый орган 1 между З 5втулками 5. После разворота полукольца 2 относительно полувтулок 3 производят...

Номер патента: 1273568

Опубликовано: 30.11.1986

Авторы: Давыдов, Козлов, Морозов, Правдин

МПК: E21C 49/00

Метки: оборудование, рабочее, торфоуборочной

...4 и нагнетательном 5 возду= хопроводах выполнены проемы, перекрываемые поворотными заслонками 17 и 18, сообщающими верхнюю часть напорного трубопровода с нижней частью всасывающего. Поворот заслонок осуществляется силовым цилиндром 19, управляемъпк микропереключателем, через тягу 20 и рычаги 21.Работа оборудования заключается в следующем.При поступательном движении машины воздух подается вентилятором 8 по воэдухопроводу 5 в нагнетательный канал 3 сопла 1. Из нагнетательногоканала сопла струя воздуха по коллектору (не показано) под определеннымуглом направляется к слою убираемоготорфа, сдувая его в сторону выходного отверстия всасывающего канала 2,и вместе с ним засасывается в сопло.Из всасывающего канала торфовоэдушная смесь по...

Номер патента: 1276758

Опубликовано: 15.12.1986

Авторы: Колесников, Новинский, Чурюмов

МПК: E02D 17/00, E21C 25/20

Метки: грунте, образования, орган, рабочий, щелей

...7 крепления каната; узел подвода глинистого раствора 8 во внутрь рабочего органа; анкерное устройство 9 для создания натяжения в тяговых канатах 1 и 2.Гирлянда режущих звеньев 3 стянута тяговыми канатами 1 и 2, размещенными во внутренней полости 10 перфорированных режущих элементов 11, содержащих сферические поверхности по торцам 12 и резцы 13 (фиг. 2). При этом выполнение торцовых поверхностей сферической формы обеспечивает соединение режущих элементов 11 без зазора и придает гирлянде режущих звеньев гибкость за счет перемещения внутренней сферической поверхности относительно верхней и наоборот в зависимости от грунтовых условии и режима резания. Перфорации режущих элементов 11 выполнены в виде радиально расположенных сквозных...

Номер патента: 1276809

Опубликовано: 15.12.1986

Авторы: Гонтов, Кантович, Малышев, Онищенко, Пастоев, Сычев

МПК: E21C 25/60, E21C 45/00

Метки: агрегат, выемки, гидромониторной, угля

...- вид А на фиг. 1; на фиг. 3 разрез Б - Б на фиг. 2.Агрегат для гидромониторной выемки угля включает секции механизированной крепи 1, на которых смонтирована базовая балка 2, вдоль продольной оси которой закреплен снизу монорельс 3, имеющий сог. нутые участки 4 на сопряжениях 5 лавы со штреком, захваты 6, прикрепленные жестко к осям 7 шарниров 8 линейных секций 9, подвижную плиту 10 с гидромонитором 11, расположенную внутри средней секции 12 ограждающего шита 13 и содержагцую шарнирно соединенные с ней захваты 14, перемегцаюгциеся по монорельсу 3, шарниры 15, соединяюгцие нижние части секций ограждающего гцита 13, опирающиеся на желоб 16.Устройство работает следующим образом, При передвижке подвижной плиты 10с гидромонитором 1. по...

Номер патента: 1276810

Опубликовано: 15.12.1986

Авторы: Блинов, Клепцов, Лившиц, Подкорытов, Школьный

МПК: E21C 27/32

Метки: агрегат, выемки, крутых, пластов

...соснованием 5 секции агрегата. Каретка перемещения 19 с помощью кронштейна 21 жестко соединяется с нижнимконвйеростругом 3, Каретки перемещения 17 и 19 верхнего 2 и нижнего3 конвейеростругов представляют собой две щеки 22. Между щек 22 каретки 19 имеется прилив 23, в которомпомещен винтовой упор 24 с фиксатором 4025, На одной из щек каретки 19 помещена шкала 26, а на основании 5 жестко закреплена опорная площадка 27,Агрегат работот следующим образом. 45Настройка телескопической стенки11 по мощности пласта осуществляетсяпри монтаже агрегата в лаве. Цепь14 натягивается натяжным устройством15 и соединяется одной ее ветвью сверхним конвейеростругом 2, а другой ее ветвью - с нижним конвейеростругом 3. Для зарубки агрегата каретки...

Номер патента: 1276811

Опубликовано: 15.12.1986

Авторы: Мосин, Охрямкин

МПК: E21C 37/02

Метки: гидроклиновое

...11. В кольцевые проточки на наружной поверхности гидроцилиндра 1 и раздвижного элемента 3 вставлены кольцевые пружины 12.Устройство работает следующим образом.В подводящее отверстие 9 вкручивается трубка, с помощью которой устройство опускается в предварительно пробуренный шпур на необходисквозным поперечным проемом, выпол"4 ненным в нем и совпадающим с боковым окном ГЦ 1, охватывает РЭ 3. При работе П 2, перемещаясь вниз, своим скосом перемещает РЭ 3 в направлении, перпендикулярном продольной оси ГЦ 1, и откалывает блек. 2 ил.мую (1,5-6,0 м) глубину, Затем черезтрубку и подводящее отверстие 9 по- .дается рабочее тело (масло) от маслостанции во внутреннюю полость гидРоцилиндра 1. Под действием высокогодавления (порядка 100 МПа)...

Номер патента: 1276812

Опубликовано: 15.12.1986

Авторы: Милетич, Параскевопуло, Прусенков, Стоянов, Товкач, Якубец

МПК: E21C 47/10

Метки: баровым, камнерезным, корпус, машинам, пылештыбоприемника

...размещенного на баре камнерезной машины, продольный раз рез.Корпус пылештыбоприемника к баровым камнерезным машинам включает в себя набор телескопов 1, неподвижную часть корпуса 2, оканчивающуюся всасывающим патрубком 3 аспирационной системы и оборудованную рециркуляци 4 онными патрубками 4. Внутри корпуса размещен бар 5 с режущей цепью.Корпус пылештыбоприемника работает следующим образом,Пылевоэдушный поток, увлекается движением цепи бара 5 вдоль полости телескопов 1, в конце которой совместно с потоком, выходящим из рециркуляционных патрубков 4, образуе суммарный транспортный поток, направленный на очистку через всасывающий патрубок аспирационной систеВ связи с самостоятельным проталкиванием пыли в телескопическую часть...

Номер патента: 1276825

Опубликовано: 15.12.1986

Авторы: Клепцов, Лившиц, Мельников, Подкорытов, Школьный

МПК: E21C 27/32, E21D 23/12, E21D 23/16 ...

Метки: агрегат, фронтальный

...онвейеростругом 4.Такое подключение гидродомкратов 17 и 20 позволяет гидравлически уравновесить конвейероструги 4 и 5. Дав-. ление в гидродомкрате 20, возникающее от веса конвейероструга 5, уравновешивается давлением, возникающим в гидродомкрате 17 от веса конвейеро" струга 4, в результате Мего гидродомкраты, работающие в лавной части и в месте расположения привода, работают в одинаковых условиях, т.е. для перемещения конвейеростругов в лавной,онцевой секции необходима подача динакового давления. На неподвижнойчасти стенки 12 ус гановлен отсекатель 22, толкатель которого взаимодействует с кареткой 18 конвейероструга 5, На выдвижной части телескопической стенки 13 установлен отсекатель 23, толкатель которого взаимодействует с...

Номер патента: 1276826

Опубликовано: 15.12.1986

Авторы: Дашковский, Лившиц, Сарин, Фомин, Шивкун, Ялевский

МПК: E21C 25/00

Метки: агрегат, выемки, крутых, наклонных, пластов

...из неподвижных частей 17, жестко установленных на переднем поясе 12, и выдвижных частей 18 и 19, раздвигаемых соответственно гидро- домкратами 20 и 21. К выдвижной части 18 телескопов 16 прикреплена верхняя направляющая 2, а к выдвижной части 19 - нижняя направляющая Э. Направляющие 2 и 3 состоят из отдельных отрезков, ширнирно соединенныхмежду собой. Исполнительный орган 4 имеет отбойные головки 22 и 23, установленные на корпусе на горизонтальных осях 24 и 25. На корпусе исполнительного органа симметрично расположены круглые упоры 26, которые взаимодействуют с фланцами 27 кронштейнов 28 и 29. В пазы кронштейнов 28 и 29 вставляются Т-образные упоры 30 захвата 31. Захваты 31 располагаются на верхней 2 и нижней 3 направляющих.Привод...

Номер патента: 1276829

Опубликовано: 15.12.1986

Авторы: Денисов, Егоров, Минаев

МПК: E21C 39/00, E21F 5/00

Метки: ведении, внезапных, выбросов, горных, предупреждения, работ, ударов

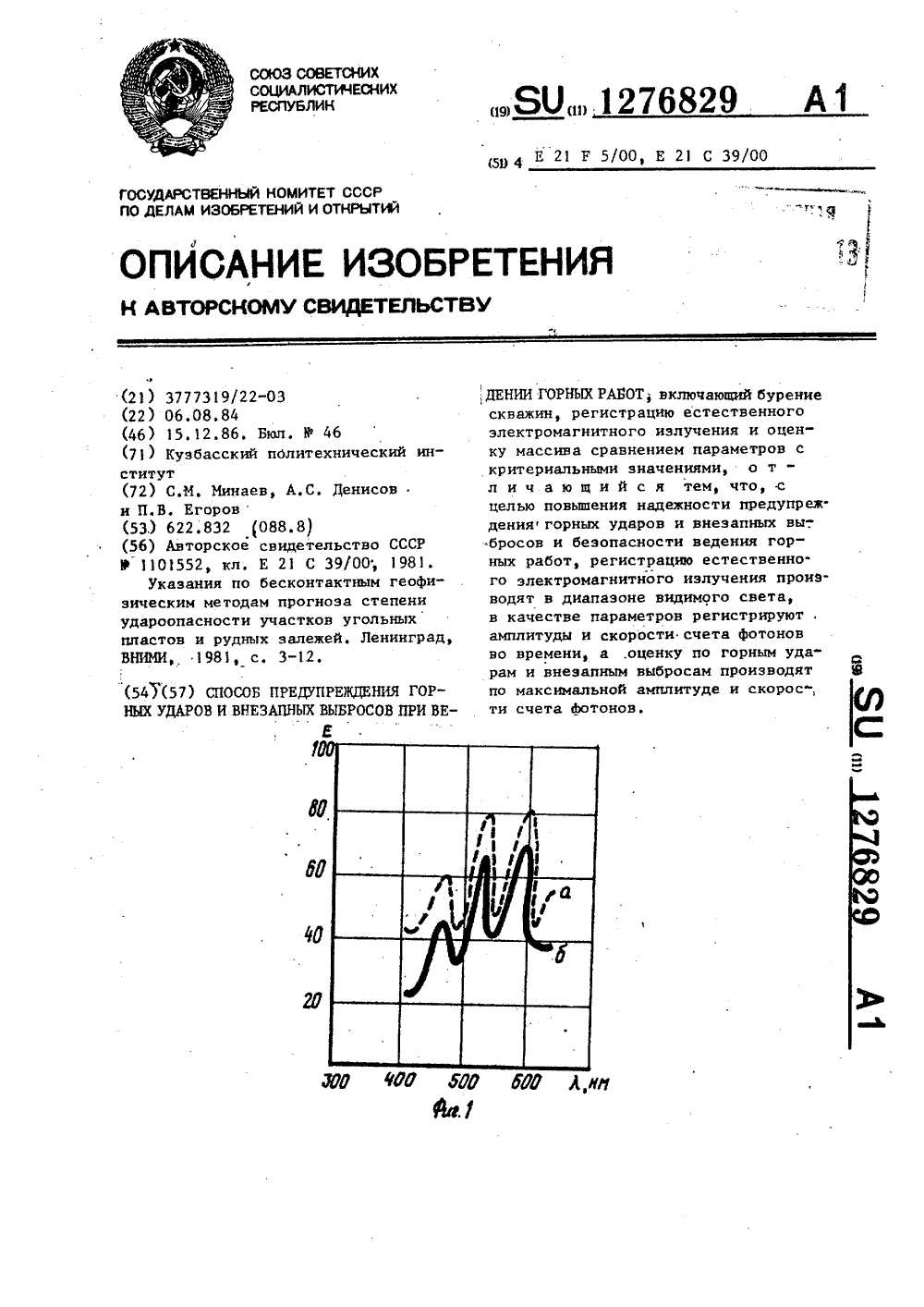

...олигр и 1 12Изобретение относится к горномуделу и может быть использовано приоценке удароопасности и выбросоопасности участков массива горных пород.Цель изобретения - повышение надежности предупреждения горных ударов и внезапных выбросов и безопасности ведения горных работ.На фиг. 1 и 2 представлены характеристики электромагнитного излучения в диапазоне видимого света и ихизменение в различных условиях (нафиг, 1 - распределение энергии вспектре в относительных единицах:с 1- магнититовая руда, о - скарны);на фиг. 2 - зависимость интенсивности электромагнитного излученияв диапазоне видимого света от нагрузки).Способ осуществляют следующимобразом,По сечению выработки бурятся сква.жины с телескопическим обзоромокружающего массива. В...

Номер патента: 1276948

Опубликовано: 15.12.1986

Автор: Лобанов

МПК: E21C 39/00, G01N 1/08

Метки: лобанова, пробоотборник

...кольцевых сверл различногодиаметра и длины и набором сменныхдисков 7, отличающихся диаметром,а также количеством и геометрией рабочих сопел 6,Пробоотборник работает следующимобразом.Кольцевое сверло с диском 7 с помощью конусного переходника 10 соединяется со шпинделем 11 сверлильногостанка, а исследуемый материал 19 помещается в емкость 5 и фиксируется вместе с нсй относительно стола 21 с помощью зажимных тисков 22. Для обеспечения надежной фиксации исследуемого материала 19 целесообразно предварительно выполнить на нем две параллельные поверхности, например, путем торцевой обрезки материала или заливки его неровных поверхностей вяжущим твердеющим раствором (например, смолой, цементом, клеем) непосредственно в емкости 5 или...

Номер патента: 1278446

Опубликовано: 23.12.1986

Авторы: Ишукин, Козлов, Смирнов, Черней

МПК: E21B 43/28, E21C 45/00

Метки: геотехнологических, скважин, сооружения

...скважины 2. Образование этих полостеймогут также осуществлять с помощьюгидроразрыва. В пределах каждого интервала может быть вьполнена однадискообразная полость или же, чтоцелесообразней, несколько радиальных полостей.35 Полости 3 - 5 формируют с уменьшением поинтервально по высоте скважины с радиальной длины полостей в интервалах от верхнего к нижнему, т.е. радиальная длина полости 3 боль ше радиальной длины полости 4, а радиальная длина последней больше радиальной длины полости 5, При этом формирование полостей каждого нижележащего интервала осуществляют с выводом их забойных частей за контур свода естественного равновесия массива кровли под полостями вышележащего интервала в пределах контура свода естественного равновесия последних,...

Номер патента: 1278454

Опубликовано: 23.12.1986

Авторы: Коршунов, Кузьмич

МПК: E21C 27/32

Метки: гидромеханический, струг

...4 сообщаются с подпитывающей низконапорной емкостью 7, в которой расположен поршень 8, подпружиненный со стороны передней стенки корпуса 5 струга пружиной 9. Гидроцилиндры 4 и емкость 7 через заднюю стенку корпуса 5 струга сообщаются соединительными трубками 10 через обратные клапаны 11. На задней стенке корпуса смонтирован заливной патрубок 12 с обратным клапаном 13. Пружины 6 упираются в гайки 14.Принцип действия струга следующий.При резком повышении сопротивления резанию плунжер 2 перемещается относительно корпуса 5 струга вправо, преодолевая сопротивление сжимающейся пружины 6. Благодаря этому создается высокое давление воды в гидроцилиндре 4. Вода под высоким давлением частично вытесняется из гидроцилиндра 4 через канал 3 под...

Номер патента: 1278455

Опубликовано: 23.12.1986

Авторы: Дашковский, Мазур, Школьная

МПК: E21C 27/32

Метки: агрегата, исполнительный, орган, фронтального

...каретки, т. е. при минимальной вынимаемой мощности средняя каретка работает вхолостую. При этом, коэффициент перекрытия равняется отношению - -. = 0,75 -1,0,Бгде А - величина, на которую резцы боковых кареток перекрывают захват средней каретки по высоте при минимальной мощности; Б - высота захвата средней каретки. Увеличение коэффициента более 1,0 приводит к опасности столкновения резцедержателей боковых кареток при встречном движении, уменьшение же его менее 0,75 приводит к уменьшени диапазона вынимаемой мощности.Телескопические стенки 5 закреплены на основаниях 4 секций крепи 6 и соединены по длине забоя в единую систему, образуя базу для кольцевого струга и крепи 6 агрегата.При работе исполнительного органа база непрерывно...

Номер патента: 1278456

Опубликовано: 23.12.1986

Авторы: Городецкий, Кириченко, Клименко, Луценко, Сирченко

МПК: E21C 35/24

Метки: включения, двухдвигательного, комбайна, очистного, привода, раздельного, электродвигателей

...35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная,Редактор И. ДербиЗаказ 6814/28 Изобретение относится к управлению коммутационной аппаратурой двухдвигательного привода горных машин, в частности очистных угольных комбайнов.Цель изобретения - повышение надеж 5 ности работы устройства.На чертеже изображено устройство а втоматического раздельного включения электродвигателей двухдвигательного привода очистного комбайна.Устройство содержит контактор 1, выпря мительный мост 2, первый токоограничивающий резистор 3, стабилитрон 4, конденсатор 5, реле 6 времени, тиристор 7, блок- контакт 8 контактора, второй токоограничивающий резистор 9 и контакты 10 реле времени, причем тиристор 7 и блок-контакт 815 контактора включены...

Номер патента: 1278457

Опубликовано: 23.12.1986

Авторы: Богайчук, Штеле

МПК: E21C 41/00, E21D 9/00

Метки: высокотемпературного, горных, массива, напряженным, пород, состоянием

...чертеже показан разрез толщи горных пород и эпюра напряжений в окрест ности горной выработки.При сооружении выработки 1 или при ее эксплуатации определяют характер напряженно-деформированного состояния горных пород в ее окрестности. Для этой цели могут быть использованы известные инструмен тальные методы (метод разгрузки, датчики из оптически активных материалов и т. д.). На основе натурных измерений выделяют зоны горных пород, подверженные растяжению и сжатию.В выработке 1, сооруженной в высоко- температурном скальном горном массиве 2 наносят прерывистый теплозащитный экран,3 из вещества, теплопроводность которого ниже теплопроводности горного массива. Для этой цели может быть использован твердеющий пенополиуретан. Экран...

Номер патента: 1278460

Опубликовано: 23.12.1986

Автор: Заступайло

МПК: B28D 1/08, E21C 47/10

Метки: заступайло, камнерезная

...того, враидение цилиндрических фрез 16 (фиг. и 2) осуществляетсячерез шестерни 19, последовательно установленные в горизонтальной плоскости внутрибара 20 совместно с клещевым захватом,выполненным в виде вала 21, снабженногозубьями 22 и приводом посредством рычага 23, шарнирно связанного с электромагнитом 24 и пружиной 25 (фиг.1 и 2).Для натяжения режущих цепей 15 служатролики 26.Камнерезная машина снабжена подвижным транспортером 27 с приводом 28(фиг.2), цад которым размещены горизонтальные 29 и вертикальные 30 пилы (фиг.13) с общим приводом от электродвигателя 31посредством систем ы рыч агов 32 (фиг.3) .Машина снабжена пультом 33 управления изахватом 34 (фиг., 4 и 5),Камнерезная машина работает следующим образом.Камнерезная машина...

Номер патента: 1278463

Опубликовано: 23.12.1986

Авторы: Булат, Дудченко, Зорин, Иванов, Степанович, Ярошевич

МПК: E21C 27/32, E21D 19/00, E21D 23/00 ...

Метки: комплекс, крутых, механизированный, пластов

...собой обычный гидюдомкрат, своими концами связанный с конвейеростругом 4 и рамой 10. В зависимости от длины конвейероструга их может быть установлено несколько. Устройство 7 стабилизации выполнено, например, в виде шарнирного многозвенника, соединяющего раму 1 О и конвейероструг 4 с возможностью его плоскопараллельного перемещения относительно первоначального положения на раме 10. Каждый механизм 8 и 9 подачи представляет собой силовой телескоп, корпус 15 которого снабжен захватами 16, взаимодействующими с направляющей 5 и прикрепленными к нему перпендикулярно к продольной оси распорными гидростойками 13. Выдвижная часть 14 механизмов подачи выполнена прямоугольного или иного сечения, исключающего возможность ее вращения относительно...

Номер патента: 1278666

Опубликовано: 23.12.1986

Авторы: Антонов, Фрид

МПК: E21C 39/00, G01N 3/10

Метки: горных, испытания, образцов, пород, растяжение

...полостями камер 1, манометр 4, захваты для образца 5, каждый иэ которых выполнен в виде манжеты 6 из эластичного материала, фланец которой прикреплен к торцу камеры 1, а втулка имеет заостренный торец, направленный к образцу 5, и стальных пластин 7 в форме усеченных секторов, прикрепленных к фланцу манжеты 6. Стальные пластины 7 выполнены тол 1щиной - Й и установлены на расстоя 456нии с 1 от оси манжеты 6, где й -Овнутренний диаметр втулок манжет б упри установленном образце 5, Это позволяет оставлять втулки манжет 6 эластичными и, повышая общую жесткость манжет б,повысить устойчивость образца 5, зажатого во втулках манжет 6. Толщина манжеты 6 выполняется1равной Й а длина втулки манжеты1516 - равной -д что позволяет за счет2создания эон...

Номер патента: 1280119

Опубликовано: 30.12.1986

Авторы: Вернер, Жигалов, Нестеров, Полкунов, Романенко, Фемич, Хорешок

МПК: E21C 25/00

Метки: добычного, исполнительный, комбайна, орган

...конструкция пальца позволяет исключить его вращение под действием силы трения от вращающейся шарошки и обеспечить регулирование ее вылета 1 При постоянном радиусе иарошки путем переустановки оси за счет поворота на +90 и 180 можно получить величину вы 11 ета, равную Ь, 1.+е или ,+2 е. Наряду с регулированием вылета достигается побочнь 1 й эффект, более равномерный износ посадочного места оси и, следовательно, больший срок службы.Крепление шарошки с осью в кронштейне осуществляется стяжным винтом 8, проходящим через сквозное отверстие в пальце, и параллельное оси вращения шарошки. Между головкой винта и наружной боковой поверхностью кронштейна расположена шайбэ с лыской, которая контактирует с планкой 12, жестко прикрепленной...

Номер патента: 1280120

Опубликовано: 30.12.1986

Авторы: Болтян, Горобец, Медовкин, Петрушкин, Семенюта

МПК: E21C 25/10, E21C 27/30

Метки: исполнительный, комбайна, орган, угольного

...пружин 4.Ковши 2 оснащены резцедержателями 5с резцами б, Барабан 1 .соединен с отрезным диском 7 при помощи болтовыхсоединений. Отрезной диск 7 установлен на валу 8, на который также насажен полый вал 9 с коническим шнеком10. Барабан 1 опирается на неподвижную коническую ступицу 11 через подшипники 12 и 13 Ступица 11 крепитсяк корпусу комбайна или поворотногоредуктора 14. Ступица 11 имеет загрузочное 15 и разгрузочное 16 окна. Ко 25нический шнек 10 и ступица 11 расположенырасширенными частями в сторонувыгрузки,Исполнительный орган угольногокомбайна работает следующим образом,Крутящий момент от редуктора 14 передается через вал 8 на отрезной диск7, который вращается совместно с барабаном 1, ковшами 2, резцедержателями 5 и...

Номер патента: 1280121

Опубликовано: 30.12.1986

Авторы: Мочалов, Созыкин

МПК: E21C 39/00

Метки: горных, массива, пород, смещений

...угла наклона сдеформированного ствола скважины от исходного положения, В искривляющейся скважине можно отметить точку максимальной положительной кривизны, расположенную между началом искривления и точкой перегиба, и точку максимальной отрицательной кривизны, расположенную между точкой перегиба и концом искривления, положение ко торых в искривляющихся скважинах также определяется на основе инклинометрических измерений.г По координатам соответственныхточек начал, концов и перегибов вычислены направления (наклоны) векторов смещения массива в зоне деформирования на участках, примыкающих к линиям, соединяющим попарно указанные точки обеих искривленных скважинга гад10 д, = агсс 8 (в в "д)1х - ха 1 ав 135 + 12915)= 183 (1983),После...

Номер патента: 1280122

Опубликовано: 30.12.1986

Авторы: Дик, Еремин, Исагулов, Ким, Сулейменов

МПК: E21C 39/00

Метки: горных, относительного, пород, сдвижения

...устанавливают рамы 15 и 15 с вставленными вних плоскими входными торцами регу- ддлярных гибких жгутов 16 из световодных волокон, образующих градуированные экраны. Выходные торцы жгутов,также вплавленцые в раму 17, выведены из горной выработки и установленыв пункте наблюдения, расположенномна дневной поверхности (фиг,2). Каждый жгут в раме имеет номер и дне координаты относительно жгута, расположенного в ее геометрическом центре,0Последний имеет нулевой номер и нулевые координаты, Составляют таблицыномеров и координат жгутов каждой израм, Канализируемый по определенномужгуту луч лазера по выходе из выходного торца падает на жестко связанный с рамой люминесцентный экран 18и высвечивает помер проектируемогожгута,2 Оптическая скамья...

Номер патента: 1280123

Опубликовано: 30.12.1986

Авторы: Белорусов, Глухов, Колин, Пичахчи, Часовщик

МПК: E21C 47/10

Метки: камня, распиливания

...Фронтальныйразрез; на Фиг. 2 - периферийная 10часть устройства, вид сверху,Корпус устройства состоит из установленных параллельно относительнодруг друга неподвижного кольца 1 иподвижного кольца 2, центры которыхнаходятся на одной оси. Неподвижноекольцо 1 жестко закреплено посредством кронштейна 3 к суппорту камнерезной машины и снабжено зубчатым венцом. Подвижное кольцо 2 при помощипередачи через вал-шестерню 4 соединено с приводом камнерезной машины.На подвижном кольце 2 радиально закреплены втулки 5 с подшипниками, которые могут быть выполнены заодно скольцом 2. Во втулках 5 установленыприводные вал-.шестерни б, которыенаходятся в зацеплении с зубчатымвенцом неподвижного кольца 1. Наконце вал-шестерни б жестко закреп-лены...
