Номер патента: 1681567

Опубликовано: 27.08.2003

Авторы: Боровинская, Воложинский, Епишин, Колесников, Миненков, Питюлин, Хованский

МПК: C22C 29/14

Метки: диборида, композиционный, материал, основе, титана

Композиционный материал на основе диборида титана, отличающийся тем, что, с целью повышения эффективности биологической защиты, он дополнительно содержит полиборид магния при следующем соотношении компонентов, мас.%:Полиборид магния - 1-40Диборид титана - Остальное

Номер патента: 1064608

Опубликовано: 10.06.2000

Авторы: Борисенко, Громова, Долинкин, Каношина, Кутлунина, Кутьин, Мингалев, Миненков, Низамов, Ромадина

МПК: C02F 1/50

Метки: бактерий, жизнедеятельности, композиция, подавления, сульфатвосстанавливающих

1. Композиция для подавления жизнедеятельности сульфатвосстанавливающих бактерий, содержащая сульфат или хлорид алкилпиридиния, отличающаяся тем, что, с целью повышения бактерицидного действия, она дополнительно содержит роданид алкилпиридиния общей формулыгде R - водород или алкильные заместители с числом углеродных атомов от 1 до 12, n = 1-5,R1 - водород или бензил;соль аммония, низший алифатический спирт, эмульгатор ОП-10 и воду при следующем соотношении компонентов, мас.%:Роданид алкилпиридиния - 6-50Соль аммония - 1-5,0Низший алифатический спирт - 10-30

Номер патента: 226740

Опубликовано: 20.03.2000

Авторы: Богаевский, Матвеев, Миненков, Наспер, Смирнов, Степанов, Филимонов, Фогт

МПК: G01T 1/17, G01V 5/00

Метки: геофизическая, движении, комплексной, станция, съемки

Геофизическая станция для комплексной съемки в движении, содержащая сцинтилляционный радиометр и аппаратуру других геофизических методов, навигационные узлы, блоки питания и регистрации, отличающаяся тем, что, с целью непрерывного раздельного измерения непосредственно в движении нормальных и аномальных содержаний радия, тория и калия и повышения точности привязки к местности, в ней сцинтиллятор радиометра выполнен из вещества, допускающего его изготовление в любых объемах (например, n = терфенил + ПОПОП в полистироле), выход общего усилителя подан на интегральный и три дифференциальных канала, выходы которых с заданными весовыми коэффициентами (через делители) и знаками (через...

Номер патента: 1829320

Опубликовано: 30.04.1995

Авторы: Миненков, Самохвалов, Шубин

МПК: C04B 35/46, H01G 4/12

Метки: сегнетоэлектрического, стеклокристаллического

...табл.1829320 мула иэо етени СТЕКЛОКР ЭЛЕКТРИЧ ающий ра щей Т 102 цию и о о, с цель и проница качестве восний и дополследующем мас %27,3 - 28,02,8-5,267,5 - 69,2 едут на возСПОСОБ СТАЛЛИЧЕСК СКОГО МАТЕ плавление ш восстановител жиг, отличаю повышения ЛУЧЕНИЙ ОГО СЕГНЕТО РИАЛА, включ хты, содержа кристаллиэ щийся тем, ч иэлектрическоПО и тнко Составитель Л, Ко Техред М.Моргентал Редак Л. Филь Заказ 2 Тираж НПО "Поиск" Роспатента13035, Москва, Ж, Раушская наб., 4/ Подписно Производстве здательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1,01 Изобретение относится к производствустеклокристаллических материалов и можетбыть использовано при создании элементовмощных газовых лазеров, в частности приизготовлении предионизаторов, а также в...

Номер патента: 1819873

Опубликовано: 07.06.1993

Авторы: Жир, Кунц, Левинский, Ляпин, Миненков

МПК: C04B 35/56

Метки: карбидкремниевых, нанесения, паста, поверхность

...изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-ЗБ, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 нентов, ; карбид кремния 42,0 - 56,5; карбид бора 20; 0 - 40,0; углерод 15 - 20; спиртовой раствор бакелитового лака (в пересчете на сухой остаток) З,О - 3,5,Предложенная паста позволяет пол учить следующие преимущества:используется дешевое (0,5 р/кг) шлиф- зерно карбида кремния вместо дорогого микропорошка (2,0 р/кг);при полимеризации не требует лишней 10 операции создания избыточного давления;увеличивается микротвердость на 400 ед.Н, по сравнению с аналогом;используется сажа или активированный уголь без дополнительных предваритель ных операций, которые требуются для нефтяного...

Номер патента: 1799329

Опубликовано: 28.02.1993

Авторы: Миненков, Сальников, Филиппов

МПК: B41F 17/10

Метки: маркирования, трубок, эластичных

...поворота, трубки и формирования маркируемого плоского участка 12на трубке, параллельного плоскости печати.Угол поворота колец выбирается достаточным для того, чтобы трубка 2 свободно бпроходила через отверстие колец 8, касаясьтолько боковыми поверхностями,Прямоугольное отверстие 11 втулки 7 навыходе трубки 2 плавно переходит в цилиндрическое отверстие на входе трубки, Длинные стороны 13 прямоугольного отверстия11 параллельно плоскости печати,Торец 7 расположен перед соплоаымэлементом каплеструйной головки, т,е, навыходе трубки иэ направляющей цйлиндрической втулки на расстоянии, равном ширине одного маркируемого знака, чтоисключает контакт маркированной поверхности с ориентирующим механизмом приперемещении трубки. 20Количестве...

Номер патента: 1796731

Опубликовано: 23.02.1993

Авторы: Голубков, Кузнецов, Миненков

МПК: D21G 3/00

Метки: бумагоделательной, шабер

...цель достигается тем,верхняя пластина шабера снабжена откным козырьком, образующим сборниккрупных загрязнений над верхней пласной шабера, сообщенный сборником мких загрязнений, например, черезпродольные щели в пластине,Сопоставительный анализ заявляемогорешения с прототипом показывает, что заявляемый шабер отличается от известногоустановкой откидного козырька на верхнейпластине шабера. Таким образом, заявляемый шабер соответствует критерию изобретения "новизна".Изобретение поясняется чертежом, накотором представлено поперечное сечениешабера фиг. 1 и разрез по А-А на фиг, 2.Шабер содержит держатель 1, лезвие, установленное внутри держателя 1, состоящееиз верхней пластины 2 с выполненным в нейканалом, в виде, например, сквозных...

Номер патента: 1781412

Опубликовано: 15.12.1992

Авторы: Алеутский, Бугаков, Довбня, Миненков, Орлов

МПК: E21B 10/48

Метки: алмазная, буровая, коронка

...которой разделен промывочными каналами на секторы, армированные алмазоносными призматическими вставками, задняя по ходу вращения коронки грань алмазоносных вставок выполнена вогнутой в виде двугранного угла.На фиг, 1 изображена алмазная буровая коронка, вид с торца; на фиг. 2 - продольный разрез алмазной буровой коронки; на фиг. 3 - схема армирования вставки алмазами.Алмкорпус 1 азная буровая коронка содержит и матрицу 2, рабочий торец 3 которой разДелен промывочными каналами 4 на секторы 5, армированные алмазоносными призматическими вставками 6, Задняя по ходу вращения коронки грань 7 алмазоносных вставок 6 выполнена вогнутой в виде двугранного угла.Передняя грань 8 образует линию резания, При таком выполнении алмазоносная вставка в...

Номер патента: 1780770

Опубликовано: 15.12.1992

Авторы: Волкова, Горбунов, Данилова, Кочетков, Миненков, Стрелкова, Стрельцова

МПК: A61N 5/06

Метки: лечения, недостаточности, сосудисто-мозговой

...излучение в комплебольных с начальными проявстатачности кравообращениреф, дисс, канд, наук, Одесс 2ПОС ОБ Л ЕЧ ЕЙ ИЙ СОСУДИСТО-МОЗИ НЕДОСТАТОЧНОСТИИспользование: в неврологии, Сущь изобретения; воздействуют светом акрасного лазера длиной волны 0,89 на область проекции общих сонных и., оночных"артерий при частоте следовампульсов 80-150 Гц в течение 4-6 мин ждую зону ежедневна, продолжительью 10-12 дней. Положительный эффект: няет ремиссию у бальных с сердечнаовой недостаточностью.1780770 Составитель ИноземцевТехред М,Моргентал Корректор М.Андрушенко Редактор Заказ 4230ТиражПодписное .ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский...

Номер патента: 1719504

Опубликовано: 15.03.1992

Авторы: Андреев, Голубков, Кузнецов, Миненков

МПК: D21B 1/34

Метки: волокнистой, массы, перемешивания

...1, опоры 2, установленные на верхнем торце бассейна 1, лопастной вал 3 с лопастями 4. Лопастной вал 3 закреплен на консоли 5 через карданную муфту 6 и не имеет второй опоры,На нижнем конце лопастного вала 3 установлен груз 7, который выполнен в виде обечайки с перфорацией,Перфорация имеет форму эллипса с выступающими зубчатыми краями А, направленными внутрь обечайки по ходу вращения лопастного вала 3. На консоли 5 установлен электродвигатель 8 для вращения лопастного вала 3, а на опоре 2 жестко установлен электродвигатель 9,Устройство работает следующим образом,Бассейн 1 заполняется волокнистой массой. При включении электродвигателя 8 приходит во вращение лопастной вал 3, подвешенный по принципу маятника на консоли 5 через карданную...

Номер патента: 1707180

Опубликовано: 23.01.1992

Авторы: Алеутский, Бугаков, Довбня, Киселев, Миненков, Орлов

МПК: E21B 10/60

Метки: алмазная, буровая, коронка

...прочность материалов бурового снаряда, Так как прочность материалов, применяемых про изготовлении бурового снаряда, имеет предел - предельна и осеоал нагрузка, Имея пре- дельну 1 О нагрузку и предел поочности породы, получают предельную площадь контакга алмазов с породой,В табл. 1 приоеде 11 ы результаты бурения коронками с различнои площадью он- такта. Снижение площади контакта о 1,б раза приводит к росту удельных напрлжений в 1,6 раза. механической скорости в 2,2 раза. Из табл. 1 видно, что указанным оыше условиям объемного разрушения удовлетворяют коронки с площадью контакта 3,5- 3,9 мм . Эти коронки показали наилучшие результаты при бурении, Укаэанную величину площади контакта принима 1 от эа предельно допустиму 1 о для всех...

Номер патента: 1696634

Опубликовано: 07.12.1991

Авторы: Брагинский, Голубков, Калинин, Кузнецов, Лотвинов, Миненков, Тихонов, Шапоров

МПК: D21F 5/00

Метки: бумажного, контактной, полотна, режима, стабилизации, сушки

...й Р . К МОМЕНту ВрлМлл л . т - Тл) Тр1 давление пара на вели ч;ну Л Р и вперисда вреь зни т Ведут сушку иженом давлении. при э.ом из-за тотнога запаздывания сушильнойтечение Времени , изменения вле оооигхо"Начиная с момента воемени тНолтЬ НаЧНЕт УВЕЛИЯИВатЬС"РЕаГУмленьшение ДавлениЯ пел КРивой АВВаемай Выражением/.3 Р - Вег)ичина сни)кения дав/ ения пара от номинального;Т ВР 8/1 Я,12 " постоянная В/)е 48 ни ка 1)ала давление )ара Влэ 3 к(4 ос Гь Г 1 и с/ и)кении цавле"ния Грего 11 ВГО пара.Ь (4014 ант БРВЛени (=1 Г(ОиРВ(Ц 841 звла)кности ЬХ дос).игает своего (1(п,/СТИМОГО Знг.)Че)ИЯС."О/лг; И С/8 ДОВВТЕЛЬНО НЗООХОДИГ 40 уР/ИЧгТЬ Дав/18 НИ 8, ТЬЬСНИЗИТЬ Вла)КОСТЬ И ТВЬ СгМЫ 4 1)Г 18 ДОТВ)а"ТИТЬ ВЬКОД 88 За 1)а 4 И 1 /13 ПГТ 4...

Номер патента: 1666322

Опубликовано: 30.07.1991

Авторы: Зубаткин, Льняной, Миненков, Цопа, Чумак, Шувалов

МПК: B29C 43/20

Метки: горячего, отверждения, пластиков, слоистых

...равная 0,32 м,следовательноР:1 Оф 0+273.1+0321 08, М;Р 60+273 1,2,)Производят нагрев до 160 С со скоростью 15 С/ч с отсоединением камеры от источника давления, При атом достигается давление формования, равное 1,0 МПа эа счет теплового расширения азота,При достижении температуры отверж дения 160 С и давления формования 1,0МПа производят отверждение заготовки в течение времени, взятого из расчета 5 мин на 1 мм толщины заготовки, После чего заготовку охлаждают и направляют на последующую 10 технологическую операцию, например, намехобработку.В табл.2 приведены сравнительные характеристики способа в соответствии с изобретением и известного способа-прототипа.15 Как видно из данных табл.1 и 2 предлагаемый способ позволяет повысить...

Номер патента: 1659550

Опубликовано: 30.06.1991

Авторы: Жарких, Миненков, Смирнов, Чумак

МПК: D06B 3/18

Метки: жидкостной, текстильного

...материала в зоне контакта в поперечном направлении таким образом, что она касается сухих ветвей разными сторонами. При этом сухие ветви материала в зоне контакта проводят под одинаковыми углами к направлению движения пропитанной ветви Сухую ветвь материала с рулона 1 через направляющий ролик 2 подают на направляющие ролики 3 и 4. После чего ее проводят через ролик 5, установленный в ванне 6 с обрабатывающей жидкостью 7. Пропитан: ную ветвь материала 8 вводят между двумя сухими ветвями 9 и 10, происходит съем избытка обрабатывающей жидкости с поверхности обработанного материала, Далее обработанный материал поступает через направляющий ролик 11 в термопечь 12, после чего производят. намотку термически обработанного материала в рулон...

Номер патента: 1645198

Опубликовано: 30.04.1991

Авторы: Жарких, Задорожный, Миненков, Смирнов

МПК: B65D 39/00, B65D 47/32

Метки: дренажная, пробка

...поверхности проточки, а выходное - на боковой поверхности стержня под головкой. Состав итель Ю. ПроскуряковРедактор И. Сегляник Техред С.Мигунова Корректор Л,Бескид Заказ 1317 Тираж 388 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к дренажным пробкам для сосудов и трубопроводов и может быть применено во всехотраслях техники, где требуется производить дренаж жидкостей или газов.Цель изобретения - улучшение эксплуатационных характеристик дренажной пробки.На чертеже изображен продольныйфронтальный разрез дренажной пробки.Дренажная пробка состоит из цилиндрического...

Номер патента: 1608419

Опубликовано: 23.11.1990

Авторы: Вдовенко, Голубков, Кузнецов, Лотвинов, Миненков

МПК: G01B 5/28, G01N 3/56

Метки: валов, цилиндров, шероховатости

...между измерительным (эталонным) сегментом и контролируемой поверхностью вала,Нагретый вал излучает равномерный тепловой поток, который проходит между измерительным (эталонным) сегментом и контролируемой поверхностью. При этом происходит разогрев измерительного сегмента.В том случае, когда исследуемый вал не имеет дефектов, измерительный сегмент принимает температуру образцовой поверхности за определенное время, что контролируется термопарами 2,В том случае, когда исследуемый вал имеет физические, механические дефекты или налипание волокон, то разогрев изме 1608419рительного сегмента происходит за более длительное время, зависящее от теплового сопротивления, и по разности тепловых сопротивлений сегмента, исследуемого и образцового...

Номер патента: 1464870

Опубликовано: 30.04.1990

Авторы: Войтко, Миненков, Плотников, Чехович

МПК: H02K 5/12

Метки: вертикальный, погружной, электродвигатель

...состоящая из тяжелой жидкости и перека чиваемой среды, распространяющейся по ваду О за счет образования воронки и дденочных эффектов на поверхнос-. ти вала. Уплотнения 4, 5 и 6 поепятствуют проникновению содержащейся в эмул ьсги пере к авив асмой соеды в послость электродвигателя, Этому способствует также то, что на торцевых уплотнениях 4 и 5 существует перепаддавления за счет разности плотности.тяжелой жидкости в полости 9 и эмуль"сич в полости 4, градиент которогонаправлен в сторону полости 4. Частицы перекачиваемой среды, проникшиечерез уплотнения 4 и 5 как более легкие всплывают в верхнюю часть камеры8 и далее через каналы 7 и 16 в емкость 9, где возвращаются в перека"чиваемую среду,Уплотнение 6 является последнимбарьером,...

Номер патента: 1464869

Опубликовано: 30.04.1990

Авторы: Войтко, Зайцев, Миненков, Чехович

МПК: H02K 5/12

Метки: гидравлической, защиты, погружного, электродвигателя

...относительно налаи корпуса 2. Вместо тарелок камера11 может быть заполнена стружкой изантифрикциокного материала, 2 э.п.Ф-лы, 1 ил. костью более тяжелой, чем перекачиваемая среда. После спуска в скважику верхняя часть емкости 5 через канал 10 и камера 1 через каналы 4заполняются перекачиваемой средой.После включения электродвигателя вполости 9 под воздействием вращанще"гося вала образуется эмульсия, состоящая из буферной жидкости и перекачиваемой среды, которая стремитсязаполнить весь объем полости 9 и камеры 11 вплоть до торцевого уплотнения 4. Однако, частицы буферной жидкости, поднимаясь вверх по зазорумежду валом 6 и тарелками 15 как более тяжелые, отбрасываются от валав пространство между тарелками 15 ипо направляющей вниз...

Номер патента: 1560666

Опубликовано: 30.04.1990

Авторы: Голубков, Кузнецов, Лотвинов, Миненков, Тихонов

МПК: D21F 5/10

Метки: конденсата, сушильного, удаления, цилиндра

...и может найти применение преимущественно в бумажной промышленности.Цель изобретения - обеспечение щрегулирования теплового режима работысушильного цилиндра.На чертеже изображена схема предлагаемого устройства.Устройство содержит пароподводящий 25трубопровод 1 для подачи пара в су -шильньй цилиндр 2; конденсатоотводнуютрубу 3, эжекторное устройство 4 срегулятором 5 подачи пара, терморезистор б опорного сигнала и терморезистор 7 температуры конденсата,установленные соответственно в конденсатоотводной трубе 3 и пароподводящем трубопроводе 1,Входы блока 8 сравнения соединены35с терморезисторами 6 и 7, а выходблока 8 - с регулятором 5 подачи .пара. Устройство работает следующим об разом.Сигнал с термореэистора б является опорным для...

Номер патента: 1539162

Опубликовано: 30.01.1990

Авторы: Миненков, Паневин

МПК: B66C 23/10

Метки: кран, портальный

...зоны обслуживания крана.5 На фиг. 1 изображена поворотная часть портального крана; на фиг. 2 - разрез А - А на фиг, 1.Портальный кран содержит поворотную йлатформу, выполненную из двух рам - 10 неподвижной 1 и подвижной 2, На неод.и жной раме 1 установлены машинное омешение 3 с электрооборудованием и ме. санизхом подъема (не показано), опорный шарнир 4 стрелы 5, кабина операТора 6 и надстройка 7, с установленным 11 а ней механизмом изменения вылета стреры (не показано). Неподвижная рама 1 своим фланцем 8 опирается на опорно- поворотное устройство 9, установленное на Тортале 10. Внутри фланца установлен 20 механизм 11 поворота. Подвижная рама 2 снабжена катками 12, а на неподвижной ,раме 1 установлены рельсы 13. Раздвоенная хвостовая...

Номер патента: 1521701

Опубликовано: 15.11.1989

Авторы: Миненков, Миненкова

МПК: B66C 19/00

Метки: козловой, кран

...и не уменьшает величинузоны, обслуживаемой крюком вспомогательного подъема 6,При передвижении крана на него дейя ствуют перекосные нагрузки, Последние воспринимаются концевой балкой 8 и ригелем1 10, который воспринимает их через шарниры9, т.е. играет роль второй концевой балки. 3Изобретение относится к подъемно-транспортному машиностроению, в частностикозловым кранам.Цель изобретения - расширение зоньобслуживания краном,На фиг, 1 изображен кран с грузовотележкой над жесткой опорой, общий видна фиг. 2 - кран с грузовой тележконад гибкой опорой, общий вид; на фиг, 3 -вид А на фиг. 1; на фиг. 4 - вид Б на фиг. 2Козловой кран содержит мост 1, который опирается на жесткую 2 и шарнирную3 опоры. На мост установлена с возможностью перемещения...

Номер патента: 1499236

Опубликовано: 07.08.1989

Авторы: Зубкова, Миненков, Речицкий

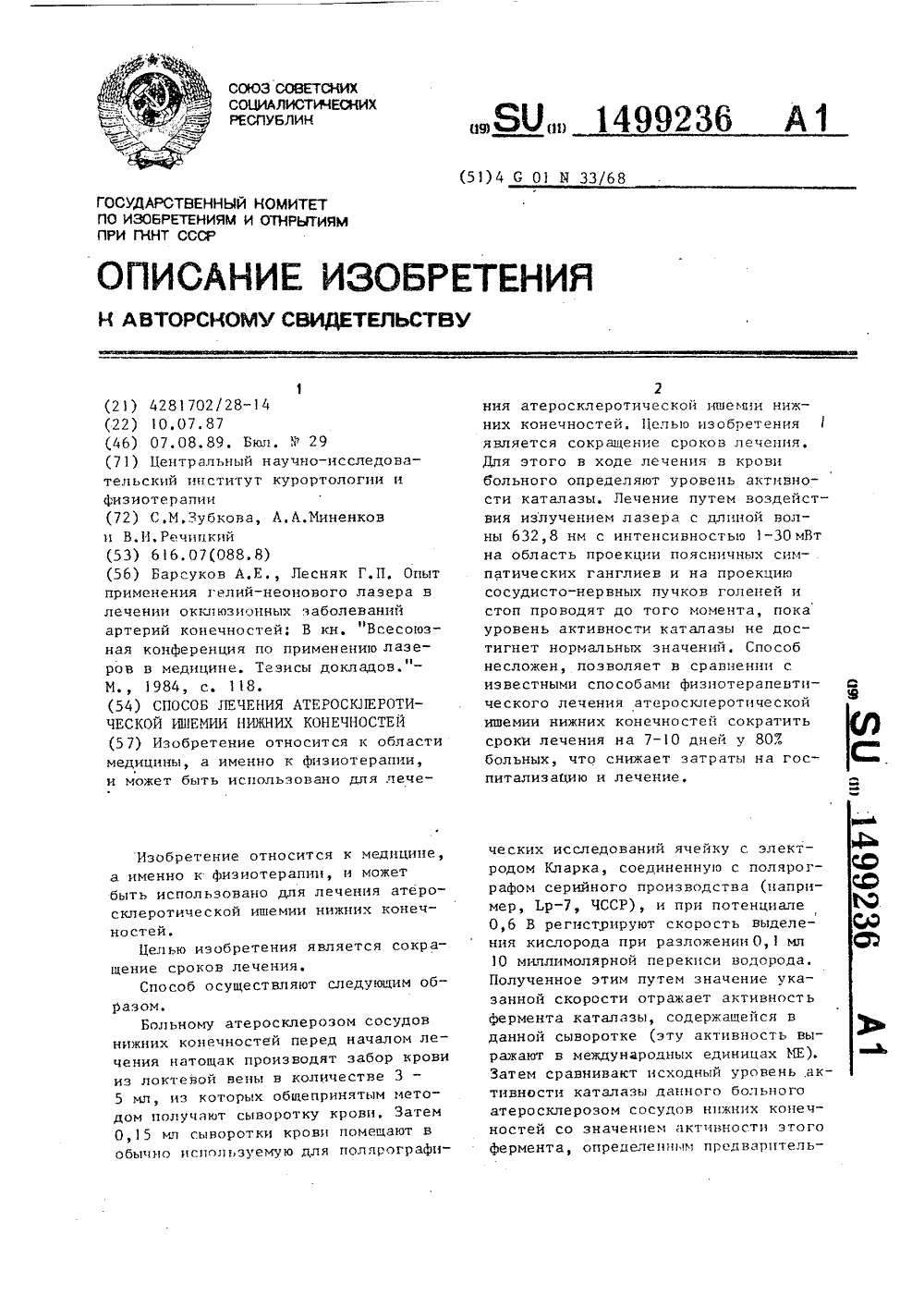

МПК: G01N 33/68

Метки: атеросклеротической, ишемии, конечностей, лечения, нижних

...манохроматическим излучением с длиной волны 0,6328.мкм 25считают достаточной и лечение закан/чивают при прекрацении возрастанияуровня активности каталазы в кровиравно как при достижении этой активности уровня здоровых лиц (593,6 х 30х 10 МЕ),П р и м е р 1, Больной Л. Диагноз: атеросклероз сосудов нижних конечностей. Окклюзия бедренных арте -рий, Давность заболевания 10 лет,Предыдуцее лечение амбулаторное, медикаментозное. Жалобы на боли в икроножных мышцах при ходьбе, зябкостьстоп. При обследовании: пульс пальпаторно не определяется на обеих 40передних и задних большеберцовых артериях и на обеих бедренных артериях. Реовазографическое исследование:выраженное снижение кровенаполненияв области голеней и стоп. Исходныйуровень активности...

Номер патента: 1493327

Опубликовано: 15.07.1989

Авторы: Алаев, Бочков, Воронкин, Гужев, Денисов, Миненков

МПК: B08B 1/00

Метки: проволоки

...1 с(н 1(1 вг)5)еТВеличин;3 .Чл, сц(лнзечзя лвигателел(,М.( =762 ф йле .) чощность Лвигдтеля; и число, об/мин, г -- крутящий момент. 20 (.Тсюла требуемая моцность двигателя тг 5 ЕОсоставляет,(=М 324Конкретные цифры определяют конструктивные размеры устройства и обрабатываемойй проволоки.Б исходном положении бл нт 4 с невыпрямленной проволокой номе(цается в емкость 3, нзпц,1(еннлю чцнц.Й жи.(кос гью.Конец невы прямленной проволоки 5 проЗ 0 тягивается через направляющий ролик 6 вотверстие 8 оси электродвигателя 7, далее черел правильный узелс центрифл гой 12, раскладываюцее устройство 21 закрепляется на быстр(кченнцч нриемнол О)(- р 6 не 22.35 1 аж д(иел кнопки 11 с к) ( не пцлд 3;(и д )эленрц 6,(окз 35 управления включГ )ся эл(...

Номер патента: 1484600

Опубликовано: 07.06.1989

Авторы: Володина, Дмитриев, Миненков, Шебеко

МПК: B23Q 41/02, B65G 25/00

Метки: транспортер, шаговый

...5, совершает поворот на 180 9перенося стол-спутник 5 на следующую позицию, и опускает его на следующий подъемно-поворотный стол 1,На: конечной позиции, определяемой необходимой длиной транспортирования,последний подъемно-поворотный столпередает стол-спутник 5 с заготовка 55ми на позиционирующий стол станка.или стол-спутник остается на нем,как,например, в ГПМ холодной листовойштамповки, где установленный под столомпривод 7 осуществляет подъем установленной на столе-спутнике стопы заготовок 8 на плоскость позиционирования под захват манипулятора 9 для дальнейшей подачи заготовки в пресс. За время обработки детали на станке или выработки стопы заготовок и штамповки их на прессе следующие столы-спутники с заготовками загружаются на приемную...

Номер патента: 1465059

Опубликовано: 15.03.1989

Авторы: Данилова, Довганюк, Комарова, Миненков, Речицкий, Тарутин, Шарпанова

МПК: A61N 1/30, A61N 5/06

Метки: введения, веществ, живой, организм, фармакологических

...на переднюю поверхйость голени накладывают электрод от Изобреименно кЦельюинтенсивновешеств вСпособзом. цине, а ышени ически обраГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Центральный научкий институт курортолопии(56) Авторское свидетель586913, кл. А 61 М 1/ тение относится к медфизиотерации.изобретения является псти введения фармаколживой организм.осуществляют следуют Больного укладывают на кушетку. На кожные покровы любой области устанавливают устройство для проведения лекарственного электрофореза с вмонтированным в ванну-емкость лазерным световодом (активный электрод), в которое при помощи градуированной пипетки наливают 10 вмл раствор, фармакологического препарата (0,500-ного раствора никотиновой кислоты),...

Номер патента: 1406278

Опубликовано: 30.06.1988

Авторы: Абрамов, Вдовенко, Голубков, Кузнецов, Лотвинов, Миненков, Самойло

МПК: D21F 5/02

Метки: сушильный, цилиндр

...фиг, 1 изображен сушильный цииндр, общий вид; на фиг, 2 - разрез-А на фиг. 1.Сушипьный цилиндр содержит внешнююболочку 1 и теплообменное устройсто в вице параллельных труб 2, выполенных во внешней оболочке 1Цииндр снабжен клапанами 3, установлеными в торцовой части наружной обоочки 1 у входных отверстий паралельных труб 2,Цилиндр имеет по край ей мере одно сопло 4, неподвижностановленное по отношению к сушильому цилиндру 4, дополнительные трубки 5 для выхода охлажденного газа,связанные с трубами 2 и соединенные 25с системой воздухоотвода 6,Цилиндр работает следующим образом.Рабсчее тепло, например, сжатыйгаз через неподвижное сопло 4 пор- ЗОциями подается в трубы 2 вращающегося цилиндра. При этом, газ в трубахсжимается под...

Номер патента: 1375386

Опубликовано: 23.02.1988

Авторы: Миненков, Шебеко, Шлыгин

МПК: B21D 43/00

Метки: заготовок, переноса

...ролика 13 вращением гайки 20, перемещает за счет деформации пружины 15 платформу 11 в поперечном к по 5 10 15 20 25 30 35 даче направлении и добивается совмещения трафарета с заготовкой по оси У.В это время вторая каретка 10 находится на позиции выгрузки.Центр позиционирования второго робота не совпадает с центром позиционирования первого робота, поэтому оператор, вращая упор 12 и ролик 13 второй каретки 1 О, также добивается совмещения центров позиционирования для позиции выгрузки, Включаются силовые цилиндры 7. Через шестерню 9 рейка 8 вращает шестерню 6 и перемещает шток-рейки 3 в направляющих 2 во взаимно противоположных направлениях. При этом цепи 18 перемещают каретки 10 по шток-рейкам 3 навстречу друг другу вдоль общей линии...

Номер патента: 1373682

Опубликовано: 15.02.1988

Авторы: Миненков, Шарепо

МПК: B66C 23/10

Метки: кран, портальный

...отклоняющие блоки 5. 15 На поворотной платформе 3 установлена надстройка 6, на которую шарнирно опирается коромысло 7, выполненное в виде балки 8, заканчивающейся, коробом 9, в котором размещен груз для 20 уравновешивания стреловой системы. Средняя часть балки 8 выполнена расширяющейся и переходит в опоры 10, через которые коромысло 7 опирается на надстройку 6. Продольные стенки балки 8 заканчиваются в средней части коромысла проушинами 11, в которых установлены отклоняющие блоки 12 и шарнирно закреплен нижний конец жесткой оттяжки 13, 30 Оси вращения блоков 12 и ось крепления жесткой оттяжки 13 совпадают с шарниром коромысла 7, Верхний конец жесткой оттяжки 13 шарнирно соединен с хоботом 4. Коромысло 7 шарнирно35 соединено со стрелой...

Номер патента: 1373483

Опубликовано: 15.02.1988

Авторы: Гужев, Миненков, Турский

МПК: B23B 31/04

Метки: патрон, самозажимной

...рычаги 7 с зажимными кулачками 5. Второй конец каждого рычага 7 плоскостью скоса 9 опирается на кулачки 5. Рычаги 7 подпружинены пружинами 11 в направлении от оси патрона. Вспомогательные кулачки 6 выполнены радиусными в передней части и подпружинены пружинами 12 в направлении к оси патрона. В наружной втулке 2 выполнена базовая поверхность 13 в виде конического отверстия для присоединения к шпинделю станка, Шарики 14 воспринимают осевую силу резания. Шарикоподшипник 4 закрыт крышкой 15.Патрон работает следующим образом.Заготовка (инструмент) при установке в патрон упирается в радиусные поверхности кулачков 6, которые удерживают ее в патроне в предварительно зажатом положении.При вращении шпинделя за счет инерции внутренней втулки 1 и...

Номер патента: 1320311

Опубликовано: 30.06.1987

Авторы: Атаманов, Коледа, Кузнецов, Лотвинов, Миненков, Сегаль, Сметанин, Фейгин

МПК: D21F 5/00

Метки: сушильный, цилиндр

...3 с продольными ребрами 4на ее наружной поверхности. Отношение суммы ширин (К + Е ) ребер наружной и внутренней рубашек к суммеих высот (Н + Нг) составляет 0,060,3. Отношение расстояния Ь междуребрами внутренней 2 и наружной 1рабашек к сумме (Н+ Н ) находитсяв пределах 0,0001-0,05.Сушильный цилиндр работает следующим образом,Высушиваемое полотно находитсяна наружной поверхности рубашки 1.При взаимно противоположном вращениирубашек 1 и 3 создаются интенсивныезвуковые колебания воздушной средымежду ребрами 2 и 4. За счет этогов замкнутом объеме между рубашками 35происходит переход звуковой энергиив тепловую, причем для получения макмальной тепловой энергии необходимообеспечить максимальную частоту вращения ребер рубашек 1 и 3...
