Плотина из местных материалов

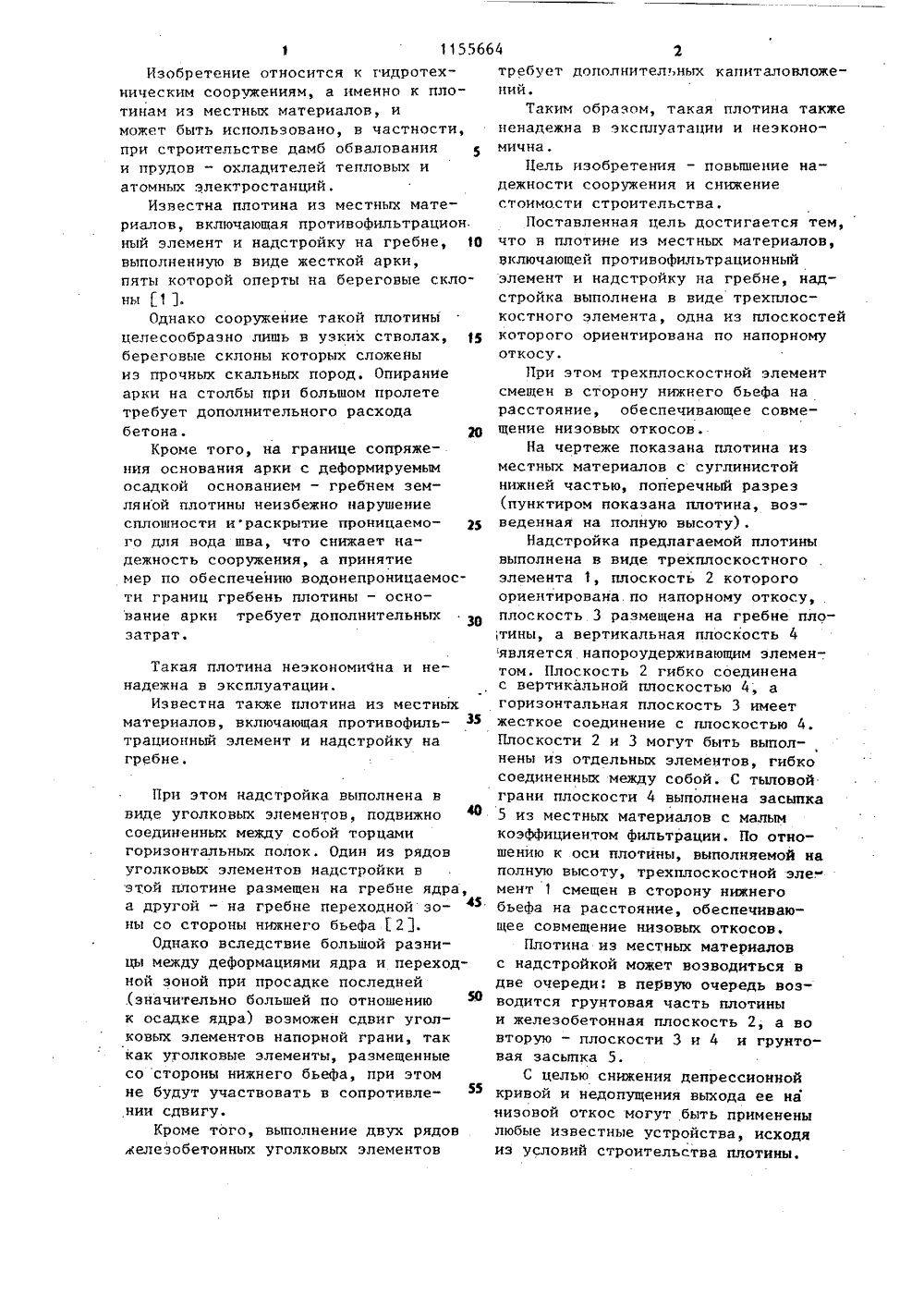

: .г ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Украинское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского институра "Гидропроект"им. С.Я. Жука(56) 1. Авторское свидетельство СССРВ 234235, кл. Е 02 В 7/06, 1969,2. Авторское свидетельство СССРИф 896165, кл. Е 02 В 7/06, 1980(прототип),(54) (57) 1. ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛОВ, включающая противофильтрационный элемент и надстройку на гребне, о т л и ч а ю щ а я с я тем", ,что, с целью повышения надежности и снижения стоимости строительства, надстройка выполнена в виде трехплоскостного элемента, одна из плоскостей которого ориентирована по напорному откосу.2. Плотина по и, 1, о т л и ч а ю щ а я с я тем, что трехплоскостной элемент смещен в сторону нижнего бьефа на расстояние, обеспечивающее совмещение низовых откосов.Изобретение относится к гидротехническим сооружениям, а именно к плотинам из местных материалов, иможет быть использовано, в частности,при строительстве дамб обвалованияи прудов - охладителей тепловых иатомных электростанций,Известна плотина из местных материалов, включающая противофильтрацион.ный элемент и надстройку на гребне, 10выполненную в виде жесткой арки,пяты которой оперты на береговые склоныОднако сооружение такой плотиныцелесообразно лищь в узких стволах, 1береговые склоны которых сложеныиз прочных скальных пород, Опираниеарки на столбы при большом пролететребует дополнительного расходабетона. 20Кроме того, на границе сопряжения основания арки с деформируемымосадкой основанием - гребнем земляной плотины неизбежно нарушениесплошности ираскрытие проницаемого для вода шва, что снижает на"дежность сооружения, а принятиемер по обеспечению водонепроницаемости границ гребень плотины - основание арки требует дополнительныхзатрат. Такая плотина неэкономична и ненадежна в эксплуатации.Известна также плотина из местных материалов, включающая противофильтрационный элемент и надстройку на гребне. При этом надстройка выполнена в виде уголковых элементов, подвижно 40 соединенных между собой торцами горизонтальных полок. Один из рядов уголковых элементов надстройки в этой пЛотине размещен на гребне ядра, а другой - на гребне переходной зоны со стороны нижнего бьефа2 3Однако вследствие большой разницы между деформациями ядра и переходной зоной при просадке последней .(значительно большей по отношениюк осадке ядра) возможен сдвиг уголковых элементов напорной грани, так как уголковые элементы, размещенные со стороны нижнего бьефа, при этом не будут участвовать в сопротивлении сдвигу.Кроме того, выполнение двух рядов железобетонных уголковых элементов 1155664 гтребует дополнител ныл капиталовложений.Таким образом, такая плотина такжененадежна в эксплуатации и неэкономична,Цель изобретения - повышение надежности сооружения и снижениестоимости строительства.Поставленная цель достигается тем,что в плотине из местных материалов,включающей противофильтрационныйэлемент и надстройку на гребне, надстройка выполнена в виде трехплоскостного элемента, одна из плоскостейкоторого ориентирована по напорномуоткосу.При этом трехплоскостной элементсмещен в сторону нижнего бьефа нарасстояние, обеспечивающее совмещение низовых откосов.На чертеже показана плотина изместных материалов с суглинистойнижней частью, поперечный разрез(пунктиром показана плотина, возведенная на полную высоту).Надстройка предлагаемой плотинывыполнена в виде трехплоскостногоэлемента 1, плоскость 2 которогоориентирована по напорному откосу,плоскость 3 размещена на гребне пло;тины, а вертикальная плоскость 4является напороудерживающим элементом. Плоскость 2 гибко соединенас вертикальной плоскостью 4, агоризонтальная плоскость 3 имеетжесткое соединение с плоскостью 4.Плоскости 2 и 3 могут быть выполнены из отдельных элементов, гибкосоединенных между собой. С тыловойграни плоскости 4 выполнена засыпка5 из местных материалов с малымкоэффициентом фильтрации. По отношению к оси плотины, выполняемой наполную высоту, трехплоскостной эле.- мент 1 смещен в сторону нижнегобьефа на расстояние, обеспечивающее совмещение низовых откосов,Плотина из местных материаловс надстройкой может возводиться вдве очереди: в пеРвую очередь возводится грунтовая часть плотиныи железобетонная плоскость 2, а вовторую - плоскости 3 и 4 и грунтовая засыпка 5.С целью снижения депрессионнойкривой и недопущения выхода ее нанизовой откос могут быть примененылюбые известные устройства, исходяиз условий строительства плотины.1155664 4в земляную плотину. В рамках отведенных под сооружение площадей достигается значительное увеличение полезного объема водоема, что при применении сооружения предлагаемой. конструкции для обвалования верховос- го водоема ГАЭС позволит увеличитьаккумулирующие емкости, а следовательно, и выработку пиковой электроэнер 1 п гни. Составитель Н. Кавешников Редактор Л. Веселовская ТехредЛ.Мартяшова Корректор Л. ПилипенкоъЗаказ 3057/25 Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3При работе плотины под напором устоичивость на сдвиговые нагрузки надстройки Обеспечивается общим весом трехплоскостного элемента 1 надстройки, весом засыпки и силой сцепления между бетоном и грунтом в развитой площади по основанию пло костей 2 и 3.Плотина предлагаемой конструкции позволяет улучшить противофильтрационные условия вследствие увеличения пути фильтрации по контакту подошвы надстройки с нижней частью плотины,Смещение вертикальной оси надстрой ц ки в сторону нижнего бьефа значительно уменьшает объем насыпного грунта Применение надстройки в видетрехплоскостного элемента позволитуменьшить объем бетона по сравнениюС ИЗВЕСТНЫМИ КОНСТРУКЦИЯМИ ПОВЫСИТЬнадежность сооружения в результатеувеличения его устойчивости на сдвиг,
