Устройство для сортировки листов

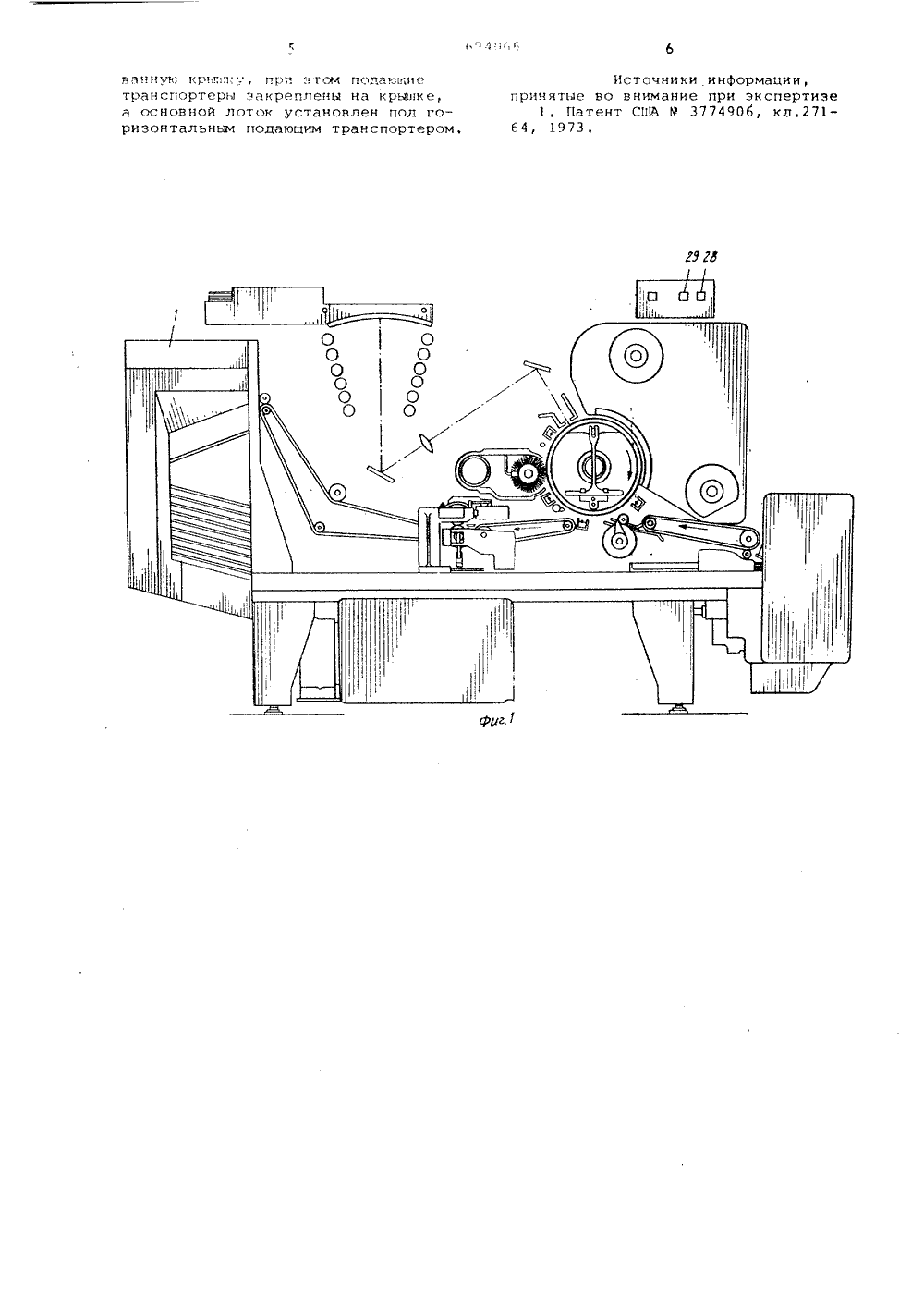

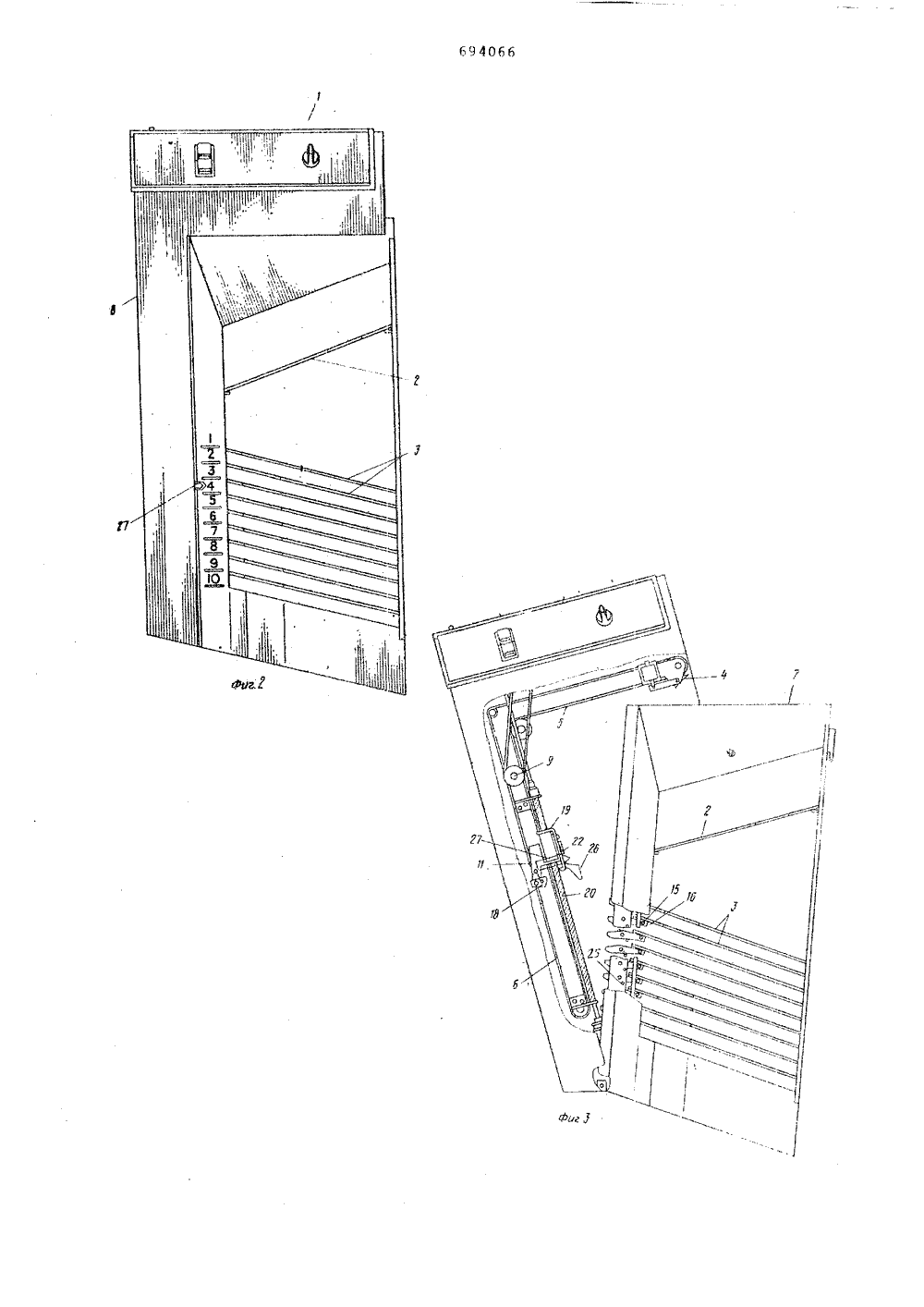

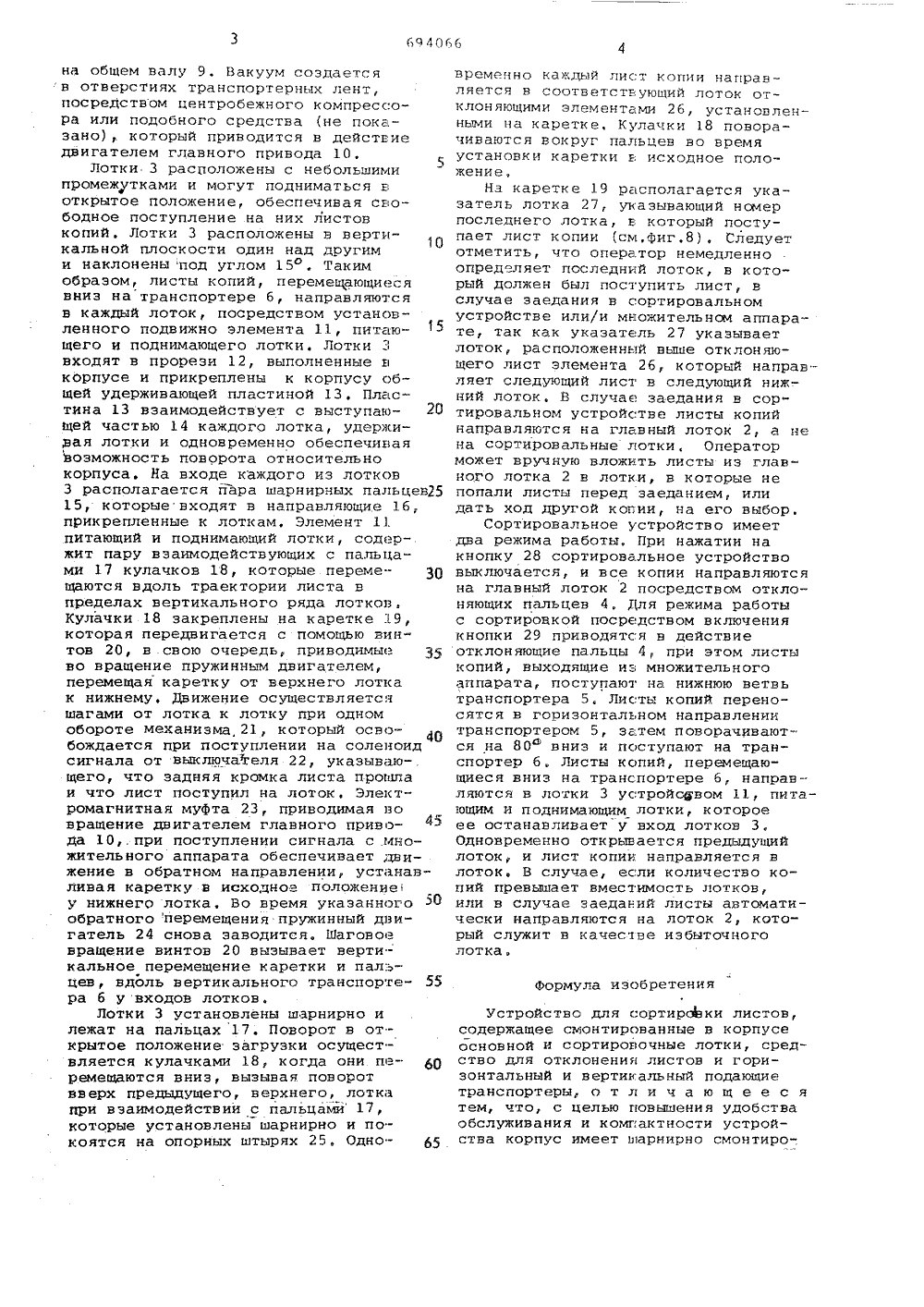

(З 1) 530905, 530906( )З)530907, 530908Опубликовано 25.10.79. Бюллетень Рй 39Дата опубликования описаиия 281 ).79 Союз Советских Социалистических Респубдик(5) М. Кл. В 65 Н 29/60 Государственный комитет СССР о делам изобретений и открытий(США) Иностранная Фирма Ксерокс Корпорейшн"(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ЛИСТОВ Изобретение относится к устройствам для сортировки и распределениялистов и может быть использованодля сортировки копий в электрографических множительных машинах.Известно устройство для сортировки листов, содержащее смонтированныев корпус основной и сортировочныелотки, средство для отклонения листов и горизонтальный и вертикальный т 0подающие транспортерыИ 1.Недостатком устройства являетсято, что ана непригодно для установкина ограниченной рабочей площади, которая требует компактчой конструкции, одновременно обеспечивающейлегкий доступ к деталям устройства.Целью изобретения является повышение удобства обслуживания и компактности устройства.Это достигается тем, что корпусимеет шарнирно смонтированную крышку,при этом подающие транспортеры эакреплены на крышке а основной лоток ус 25тановлен год горизонтальным подающимтранспортером,На фиг,1 изображено устройство,общий вид; на Фиг.2 то же, вид спереди; на фиг,3 - то же, при открытойкрышке, вид спереди; на фиг. 4 - изобраф жен механизм распределения листови сортировальные лотки; на фиг.5разрез по А-А на Фиг.4; на фиг.бпривод механизма распределения листов,вид сверху; на фиг,7 - то же, видсбоку; на фиг,8 - изображен указательлотка.Устройство для сортировки листов1 содержит основной 2 и сортировочныелотки 3, средство для отклонения листов выполненное в виде пальцев 4,горизонтальный 5 и вертикальный 6падающие транспортеры,Корпус 7 устройства имеет шарнирно смонтированнуюкрышку 8, при этом подающие транспортеры 5 и б закреплены на крышке 8,а основной лоток 2 установлен подгоризонтальным подающим транспортером 5,Устройство Работает следующим образом.Подающие транспортеры 5 и б спомощью вакуума перемещают листы копий из множительного аппарата в сортировочные лотки 3, Транспортеры 5и 6 приводятся.в движение валом 9.Вал 9 приводится в действие двигателем главного привода 10. Транспортер 5 связан с транспортером 6 посредствам подшипников, установленныхна общем валу 9. Вакуум создаетсяв отверстиях транспортерных лент,посредством центробежного компрессора или подобного средства (не показано), который приводится в действиедвигателем главного привода 10,Лотки 3 расположены с небольшимипромежутками и могут подниматься воткрытое положение, обеспечивая свободное поступление на них листовкопий, Лотки 3 расположены в вертикальной плоскости один над другим10и наклонены под углом 15. Такимобразом, листы копий, перемещающиесявниз на транспортере б, направляютсяв каждый лоток, посредством установленного подвижно элемента 11, питающего и поднимающего лотки. Лотки 3входят в прорези 12, выполненные вкорпусе и прикреплены к корпусу общей удерживающей пластиной 13, Пластина 13 взаимодействует с выступающей частью 14 каждого лотка, удерживая лотки и одновременно обеспечиваявоэможность поворота относительнокорпуса. На входе каждого иэ лотков3 располагается йара шарнирных пальцев 2515, которые входят в направляющие 16,.прикрепленные к лоткам, Элемент 11питающий и поднимающий лотки, содержит пару взаимодействующих с пальцами 17 кулачков 18, которые переме- З 0щаются вдоль траектории листа впределах вертикального ряда лотков,Кулачки 18 закреплены на каретке 19,которая передвигается с помощью винтов 20, в свою очередь, приводимыево вращение пружинным двигателем,перемещая каретку от верхнего лоткак нижнему, Движение осуществляетсяшагами от лотка к лотку при одномобороте механизма 21, который освобождается при поступлении на соленоидсигнала от выключателя 22, указываю-.щего, что задняя кромка листа прошлаи что лист поступил на лоток, Электромагнитная муфта 23, приводимая вовращение двигателем главного привода 10,.при поступлении сигнала с множительного аппарата обеспечивает движение в обратном направлении, устанавливая каретку в исходное положениеу нижнегО лотка, Во время укаэанногообратного перемещения пружинный двигатель 24 снова заводится. Шаговоевращение винтов 20 вызывает вертикальное перемещение каретки и пальцев, вдоль вертикального транспортера 6 у входов лотков.Лотки 3 установлены шарнирно илежат на пальцах 17. Поворот в открытое положение загрузки осуществляется кулачками 18, когда они перемещаются вниз, вызывая поворотвверх предыдущего, верхнего, лоткапри взаимодействии с пальцами 17,которые установлены шарнирно и покоятся на опорных штырях 25, Одно временно каждый лист копии направ -ляется в соответствующий лоток от -клоняющими элементами 26, устанонлен -ными на каретке, Кулачки 18 поворачиваются вокруг пальцев во времяустановки каретки в исходное положение,На каретке 19 располагается указатель лотка 27, указывающий номерпоследнего лотка, ь который поступает лист копии (см,фиг,8), Следуетотметить, что оператор немедленноопред ляет последний лоток, в который должен был поступить лист, вслучае эаедания в сортировальномустройстве или/и множительном аппарате, так как указатель 27 указываетлоток, расположенный выше отклоняющего лист элемента 26, который направляет следующий лист в следующий нижний лоток, В случае заедания в сортировальном устройстве листы копийнаправляются на главный лоток 2, а нена сортировальные лотки. Операторможет вручную вложить листы из главного лотка 2 в лотки, в которые непопали листы перед заеданием, илидать ход другой копии, на его выбор,Сортировальное устройство имеетдва режима работы, При нажатии накнопку 28 сортировальное устройствовыключается, и все копии направляютсяна главный лоток 2 посредством отклоняющих пальцев 4, Для режима работыс сортировкой посредством включениякнопки 29 приводятся в действиеотклоняющие пальцы 4 при этом листыкопий, выходящие из множительногоаппарата, поступают на нижнюю ветвьтранспортера 5, Листы копий переносятся в горизонтальном направлениитранспортером 5, затем поворачивают ся на 80 вниз и поступают на транспортер б, Листы копий, перемещающиеся вниз на транспортере б, направ -ляются в лотки 3 устройством 11, питающим и поднимающим лотки, котороеее останавливает у вход лотков 3,Одновременно открывается предыдущийлоток, и лист копии направляется влоток. В случае, если количество копий превышает вместимость лотков,или в случае эаедавий листы автоматически направляются на лоток 2, который служит в качестве избыточноголотка. Формула изобретенияустройство для сортироЬки листов, содержащее смонтированные в корпусе основной и сортировочные лотки, средство для отклонения листов и горизонтальный и вертикальный подающие транспортеры, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства обслуживания и компактности устройства корпус имеет шарнирно смонтиро в а Н Н(Ю КРЬ.",.Л:, . ( ПРП Э тОМ ГОДа(;1 ИЕ транспортеры эакреплены на кролике( а основной лоток установлен пол горизонтальньюч подающим транспортером Источники информации( при(пятые во внимание при экспертиэе1. Патент С 11 А 9 3774906( кл.271- 64( 1973.Заказ б Филиал ППП Патент, г,ужгород, ул.Проектная,краж 9 енного етений 5, Рауш 2/5 ЗИПИ Государс по делам изо 5, Москва, Ж Подломитета СССоткрытийая набд.
