Замятин

Номер патента: 915535

Опубликовано: 10.02.2000

Авторы: Белянин, Замятин, Замятина, Нестеренко

МПК: G01C 19/38

Метки: гирокомпас

Гирокомпас, содержащий чувствительный элемент, подвешенный на торсионе, следящую систему раскручивания торсиона, состоящую из корпуса и последовательно соединенных датчика угла, сумматора, усилителя и двигателя с установленным на его валу тахогенератором, выход которого соединен с входом сумматора следящей системы раскручивания торсиона, отличающийся тем, что, с целью улучшения демпфирования колебаний чувствительного элемента, в него введена дополнительная следящая система, выполненная в виде корпуса и последовательно соединенных датчика угла, сумматора, усилителя и двигателя с установленным на его валу тахогенератором, выход которого соединен с входами сумматора дополнительной следящей...

Номер патента: 1591393

Опубликовано: 10.01.2000

Авторы: Ботвинкин, Григорянц, Замятин, Сторожев

МПК: C03B 37/12

Метки: волоконных, вытяжки, световодов

1. Устройство для вытяжки волоконных световодов, содержащее тянущий элемент с зазором для зажима волокна и регулятор зазора, отличающееся тем, что, с целью увеличения прочности световода за счет уменьшения абразивного воздействия на него тянущего элемента при одновременном обеспечении возможности регулировки усилия сжатия волокна в процессе вытяжки, тянущий элемент выполнен в виде закрепленных на одной оси трех дисков, наружные диски выполнены большего диаметра, чем внутренний и по крайней мере один из них смонтирован с возможностью смещения вдоль оси.2. Устройство по п.1, отличающееся тем, что по крайней мере один из наружных дисков выполнен в виде секторов, смонтированных с...

Номер патента: 1591392

Опубликовано: 10.08.1999

Авторы: Григорянц, Ентов, Ероньян, Замятин, Иванов, Кондратьев, Чаморовский, Ярин

МПК: C03B 37/025

Метки: волоконного, двулучепреломляющего, заготовки, световода

Способ изготовления заготовки двулучепреломляющего волоконного световода путем формования цилиндрической заготовки, состоящей из сердечника, напрягающей и внешней оболочек, симметричного удаления частей внешней оболочки с двух противоположных сторон и последующего округления заготовки при нагревании, отличающийся тем, что, с целью увеличения двулучепреломления, внешнюю и напрягающую оболочки выполняют с радиусами, выбираемыми из соотношения R1/R2 = 3,5 - 7,5, где R1 и R2 - радиусы внешней и напрягающей оболочек соответственно, а площадь сечения удаляемых частей выбирают из условия 0,20

Номер патента: 1387535

Опубликовано: 20.04.1999

Авторы: Букин, Замятин, Рыболовлев, Хайруллин

МПК: E21B 25/08

Метки: герметический, керноотборник

Герметический керноотборник, содержащий корпус, соединенный с имеющим нагнетательный канал переводником и коронкой, установленный в корпусе керноприемник с опорным узлом и хвостовиком, в расточке которого между верхним и нижним керноломными кольцами расположен нижний клапан со сферическим запорным элементом и фиксатором его закрытого положения, а также механизм поворота нижнего клапана в виде размещенного в нагнетательном канале поршня с отверстием под посыльный клапан и кинематически связанной через керноприемник с поршнем втулки с толкателями, взаимодействующими с выборками на сферической поверхности запорного элемента, отличающийся тем, что, с целью повышения надежности в работе, втулка...

Номер патента: 1380333

Опубликовано: 20.04.1999

Авторы: Замятин, Лазарева, Рыболовлев, Хайруллин

МПК: E21B 25/02, E21B 25/08

Метки: герметический, керноотборник

Герметический керноотборник, содержащий корпус с бурильными трубами и коронкой, соединенный с корпусом переводник, имеющий нагнетательный канал, установленный в корпусе керноприемник с опорным узлом и с хвостовиком, в расточке которого расположен нижний клапан с запорным элементом, взаимодействующим с фиксатором его положения, механизм поворота нижнего клапана в виде размещенного в нагнетательном канале переводника поршня с отверстием под посыльный клапан и кинематически связанной через керноприемник с поршнем втулки с толкателями, сопряженными с ответными им элементами на запорном элементе, отличающийся тем, что, с целью повышения скорости бурения, керноприемник снабжен захватами под...

Номер патента: 1825454

Опубликовано: 20.03.1995

Авторы: Гузанов, Замятин, Новичихин

МПК: A62B 18/00

Метки: кислородная, маска

КИСЛОРОДНАЯ МАСКА, содержащая корпус с клапаном подсоса и клапаном выдоха, экономайзер, отличающаяся тем, что, с целью улучщения эксплуатационных характеристик за счет уменьшения сопротивления дыханию и исключения обмерзания клапанов, клапаны подсоса и выдоха объединены в единый узел, установленный в корпусе маски с зазором.

Номер патента: 1432876

Опубликовано: 20.01.1995

Авторы: Брянских, Замятин, Суханов, Томин

МПК: B03B 5/70

Метки: обогащения, россыпей, шлюз

1. ШЛЮЗ ДЛЯ ОБОГАЩЕНИЯ РОССЫПЕЙ, включающий наклонное днище, выполненное из двух размещенных под углом друг к другу боковин, загрузочное приспособление, выполненное в виде лотка, боковые стенки которого являются продолжением боковин шлюза, отсекатель концентрата, установленный с возможностью перемещения, отличающийся тем, что, с целью повышения извлечения ценного компонента, шлюз снабжен желобом, расположенным между боковинами днища, а последние выполнены с рифлями, установленными под углом к оси шлюза.2. Шлюз по п.1, отличающийся тем, что рифли выполнены с уменьшающейся к оси желоба высотой.3. Шлюз по п.1, отличающийся тем, что, с целью повышения надежности разгрузки концентрата, отсекатель концентрата выполнен с возможностью...

Номер патента: 1832146

Опубликовано: 07.08.1993

Авторы: Белкин, Думкин, Замятин, Мельничук, Панин, Перетяка, Пинчук, Розин, Филатов

МПК: E21B 10/44

Метки: бурения, выносом, кернового, непрерывным, снаряд

...и внутренней частями переходника. 5На чертеже представлен снаряд, продольный разрез.Снаряд для бурения с непрерывным выносом кернового материала включает наружную и внутреннюю трубы 1 и 2, . переходник 3 с напорным и всасывающим каналами 4 и 5, сообщающими между собой посредством эжектора 6, и долото 7 с осевым каналом 8. Переходник 3 выполнен иэ двух соосно расположенных частей За и Зб со ступенчатыми контактирующими поверхностями 9. В верхней . части переходника между частями За и Зб образована кольцевая полость 10, гидравлически связанная с напорным каналом 4, Снаряд особенно при бурении по мягким породам оснащается кожухом 11 с выступами 12. Кожух соединяется с внутренней частью Зб переходника с возможностью относительного...

Номер патента: 776100

Опубликовано: 23.06.1993

Авторы: Белякова, Варенцов, Задков, Замятин, Прокофьев

МПК: C25C 7/00

Метки: многокамерный, проточный, электролизер

...на фиг.2 - , сечение А-А на фиг.1.Электролиэер содержит корпус 1 с трубопроводами 2, 3, предназначенными соответственно для подвода и отвода католита, и трубопроводами 4, 5 - соответственно для подвода и отвода анолита. В корпусе электролизера установлены анодные камеры 6 со стенками из ионообменного материала. (ионообменных мембран) 7 и анодом 8. Катодные камеры 9 образованы мембранами и торцовыми стенками корпуса.Внутри катодных камер, заполненных углеграфитовым материалом ватином 10, являющимся катодом, в направляющих пазах 11 размещены токоподводящие пластины 12, кинематически соединенные с приводом для возвратно-поступательного перемещенйя 13, на пластинах 12 выполнены зубцы 14, отогнутые в сторону приемного бункера 15, с...

Номер патента: 1815139

Опубликовано: 15.05.1993

Авторы: Замятин, Калашников

МПК: B23Q 7/08

Метки: загрузочное

...свободйо установленный на несущей поверхности отводящего лотка 8, вдоль продольной оси последнего и подпружиненный относитель- НО ВЫХОДНОГО Участка сййРального лотка при помоьци пружины 12. Г 1 оложение отводящего лотка 8 относительно выходного участка спирального . лотка и зоны шлифовального станка регулйрующий стой: ки 9 и двумя тягами 13, 14, Устройство включает в себя лоток 15 в виде уголка, необходимый для приема и направления шлифовальных. деталей иэ зоны станКа в тару,Вибрационное загрузочное устройство работает следующим образом, Под действи.ем направлейных колебаний загрузочной чаши 3, возбуждаемых виброприводом, заготовки, загруженные в чашу навалом, транспортируются снизу вверх по спиральному лотку 4 сплошным потоком....

Номер патента: 1804616

Опубликовано: 23.03.1993

Авторы: Галайдин, Замятин, Иванов

МПК: G01N 24/08

Метки: градиентного, магнитного, поля

...пластины 1 и 2 (фиг, 1) из диэлектрика, На поверхностях каждой пластины выполнены две симметричные электрически соединенные последовательно катушки 3, 4 и 5, 6. Направление намотки катушек, находящихся на одной пластине, встречное. Каждая катушка состоит из трех электрически соединенных последовательно секций 7-9 (фиг, 2) прямоугольной формы. Градиент магнитного поля рассматриваемого устройства создается в направлении, перпендикулярном плоскости, проходящей через оси симметрии катушек, Центр внешних сторон секций должен находиться на расстоянии 1,2 :, а центры внутренних сторон секций - на расстояниях 0,11 , 0,39и 0,51 , Приэтом область с нелинейностью .1 осоставляет 0,95вдоль оси Х и 0,56вдоль оси Е,Например, если установить...

Номер патента: 1804328

Опубликовано: 23.03.1993

Авторы: Гузанов, Замятин

МПК: A62B 18/00

Метки: кислородная, маска

...экономайзер.Кислородная маска состоит из корпуса 1, элементов подсоса и выдоха А и экономайзера 2, связанного с полостью маски через клапанный узел В. В качестве элементов "А", обеспечивающих подсос и выдох, может быть сквозное отверстие, как в маске КМИ, или клапан 7 подсоса и клапан выдоха, как в маске "Эверест" и т.п.Изображенный на фиг,2 клапанный узел В состоит из клапана подачи кислорода 3, установленного на входе в экономайзер 2, и клапана выдоха 4, установленного на клапане подачи 3. В нормальном положении клапанный узел подачи - выдоха закрывает вход в экономайзер,Изображенный на фиг.З клапанный узел В представляет собой единый лепестковый клапан 5 двойного действия, который относительно патрубка экономайзера установлен с...

Номер патента: 1800277

Опубликовано: 07.03.1993

Авторы: Гузанов, Замятин

МПК: G01F 1/38

Метки: газа, измеритель, расхода

...5, пружину 6,прозрачную камеру 7 со шкалой 8, выходноеотверстие 9, выполненное в виде дросселя10, и проточную камеру А, образованную между расходным отверстием 5 в поршне идросселем 10,Расходомер работает следующим образом.При подаче газа через входное отвер стие 1 нэ расходном отверстии 5 поршняобразуется перепад давлений, который,воздействуя на установленный на мембране2 поршень 3, будет перемещать поршень внаправлении потока, сжимая пружину 6,Проходя через расходное отверстие 5,газ заполняет проточную камеру А и частично выходит через дроссель 10. При установившемся режиме массовые расходц черезотверстие 5 и дроссель 10 будут равны, Сила, действукицая на поршень с мембранойот перепада давлений, и сила сжатия пружи-ны...

Номер патента: 1464433

Опубликовано: 07.01.1993

Авторы: Воробьева, Замятин, Исакова, Овсянников, Поздеев, Рязанова, Спрыгин, Стокроцкая

МПК: C04B 7/32

Метки: высокоглиноземистого, цемента

...А 1 Оэ Гедоэ ЯБОэ По изобретению 1 Пыль 65 Известняк 35 сд 30 1 О,О 73-ГлиноземГидроксилыалюминия 43,г 73,3 8 г,7 1450 1 г,о Безводные оксидыалюминия 78,0 2 Пыль 65 13-Глинозем 53,6 77,3 85,4 сд Гидроксидыалюминия 1450 г Безводные оксидыалюминия 72,0 Известняк 35 65 75,7 0 17 0,34 сд,3 Пыль 65 15,0.1480 18 кий составы цемента. Составы шихт и свойства цемента приведены в таблице.Содержание известь- и глиноземсодержащего компонентов в составе высо-коглиноземистой шихты, мас.Ф:Известьсодержащийкомпонент 25-65Пыль электрофильтровпечей кальцинации 10глиноземного производст ва, содержащая,мас,б 35-75-глинозем 10-15гидроксиды 16алюминия 12-18безводные оксиды алюминия 67-78При содержании пыли менее 35 мас. Ф в процессе обжига шихты образуется...

Номер патента: 1777104

Опубликовано: 23.11.1992

Авторы: Герцик, Замятин, Мазуров, Минкин, Шлайфштейн

МПК: G01R 31/08

Метки: высоких, высокого, гармонических, замыканиях, коротких, линии, места, повреждения, постоянного, содержащей, составляющих, фильтры, электропередачи

...9 - блок выделения информативной части аварийной составляющей сигнала, 10 - постоянное запоминающее. устройство (ПЗУ), 11 - центральный процессор (ЦП), 12 - блок считывания из памяти, 13 - блок преобразования Фурье, 14 - дисплей, У - сигнал релейной защиты линии.При коротком замыкании на линии преобразователь с трансформаторами, линейным реактором и параллельно подключенными к полюсу линии нэ стороне. постоянноготокэ фильтрами высших гармо 5 10 152025303540 45 50 ник образуют разрядные колебательные контуры, Преобразователь 1, реактор 2 и линия 4 постоянного тока соединены последовательно, фильтр высших гармоник 3 и делитель 5 соединены между собой и подключены одним выходом к общей точке соединения реактора 2 и линии 4, другим - к...

Номер патента: 1776229

Опубликовано: 15.11.1992

Авторы: Блохин, Винокуров, Гумилев, Замятин, Каплунов

МПК: B29C 35/10, B29C 71/04

Метки: длинномерных, резино, технических, трубчатых

...зазора кольцевой щели,и облучают дозой, опрЕделяемой по следующему соотношению; пучка ускоренных электент использования энериаметр червяка, м,цения червяка, об/мин;а винтОВОЙ линии,и высота канала червяка,Р - коэффициент формы канала червяка, зависящий от величины отношения Н/В,На фиг.1 представлена схема установки для реализации способа; на фиг.2 - разрез А - А фиг.1.Способ изготовления трубчатых длин- номерных резинотехнических изделий заключается в следующем,Сырая резиновая смесь при помощи питающего устройства 1 поступает в загрузочную горловину 2 червячной машины 3 и в формующей кольцевой щели 4 угловой не- регулируемой головки 5 формируется трубчатое изделие 6, толщина стенки которого определяется величиной кольцевого зазора д...

Номер патента: 1749799

Опубликовано: 23.07.1992

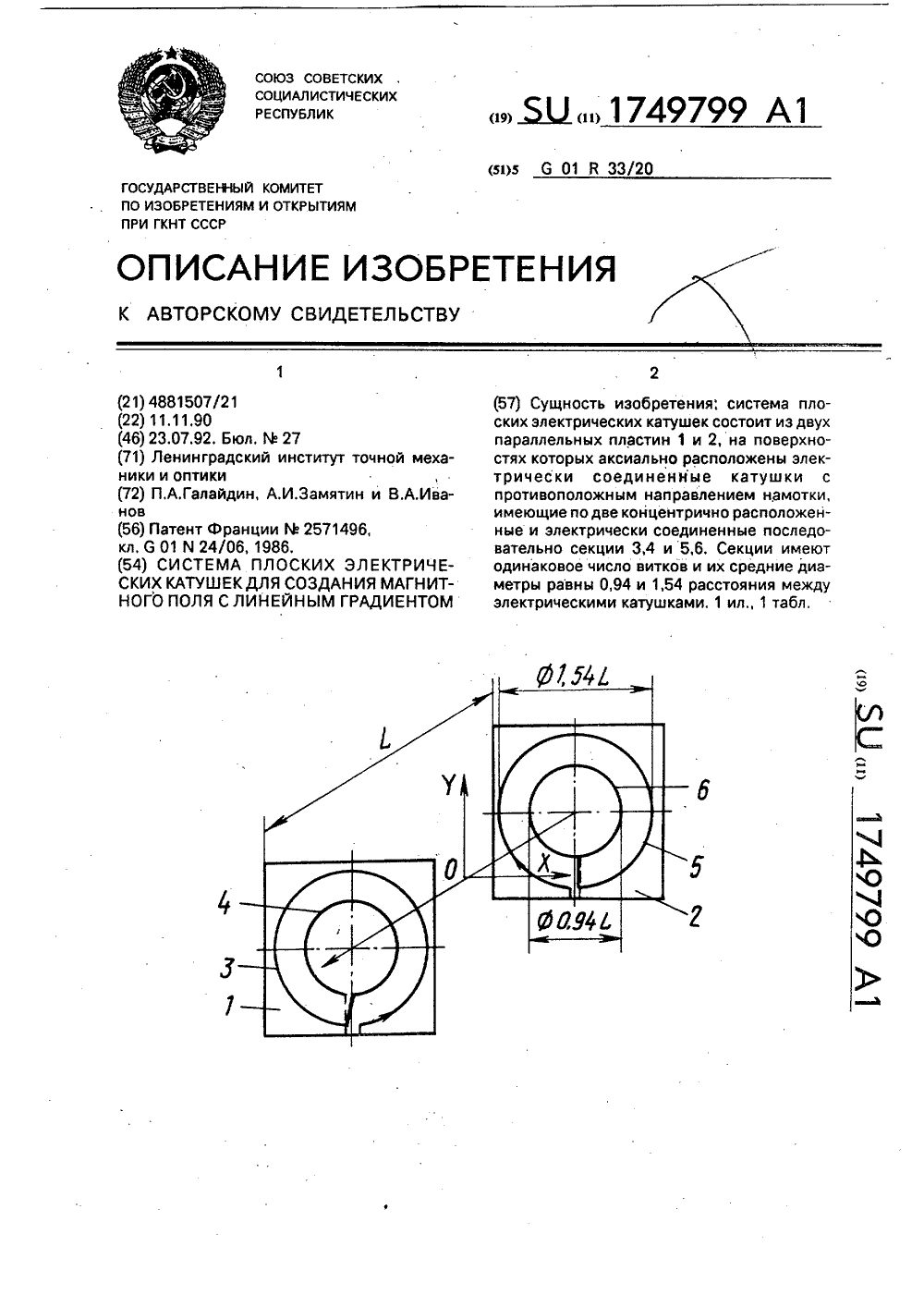

Авторы: Галайдин, Замятин, Иванов

МПК: G01R 33/20

Метки: градиентом, катушек, линейным, магнитного, плоских, поля, создания, электрических

...с линейным градиентом, имеющих малое число витков и низкую индуктивность, линейность создаваемого градиента недостаточна и составляет 1% в зоне 45 от расстояния между катушками. Предлагаемая система за счет нового расположения секций катушек обладает малой индуктивностью при сохранении высокой линейности создаваемого градиента магнитного поля,На чертеже схематично изображена предлагаемая система электрических катушек, поперечный разрез. Система плоских электрических катушек для создания магнитного поля с линейным градиентом состоит из двух параллельных пластин 1 и 2 из электроизоляционного материала, на поверхностях которых выполнены катушки, состоящие из двух концентрических секций 3,4 и 5,6, имеющих по крайней мере один виток,...

Номер патента: 1744587

Опубликовано: 30.06.1992

Авторы: Драпкин, Замятин, Новиков

МПК: G01N 3/56

Метки: поверхностей, свойств, состояния, трения, упругих

...с третьего выхода блока 31 управления), в качестве тактовой частоты подсчета защитного интервала для счетчика 19 защитного интервала и в качестве тактовой частоты чтения/записи ОЗУ 29.Регистр 28 сдвига предназначен для преобразования последовательной двоичной информации, поступающей с выхода ОЗУ 29, в четырехразрядные двоичные слова, которые с выходов регистра 28 поступают на информационные входы блока 24 индикаторов для отображения е десятичном виде на одном из его индикаторов. 5 10 15 20 25 30 35 40 45 50 55 ОЗУ 29 предназначено для записи и чтения информации, поступающей из регистра25. Режим работы ОЗУ (запись или считывание) определяется сигналом, поступающимс четвертого выхода блока 31 управления,ОЗУ имеет битовую структуру, т,е,...

Номер патента: 860598

Опубликовано: 30.06.1992

Авторы: Евтушенко, Замятин, Лукашенко, Цирлин

МПК: G01T 1/202

Метки: вибротермопрочный, гамма-излучения, детектор

...уплотненнымслоем отражателя и выходным окном.Активный элемент находится в оптическом контакте с выходным окном лишьна части площади торца (не болееч 0 Ф). Оптический контакт осуществля"ется путем притирки соприкасающихсяповерхностей "насухо", что возможнотолько в. том случае, если сопрягаемыеповерхности имеют достаточную плос"50 кость и высокую чистоту поверхности(величина воздушного зазора должнабыть менее половины длины волны собственного излучения, т,е. менее210 НВ).На остальной площади торца ("ф 60и более) между поверхностями активного элемента и выходного окна имеется слой воздуха. Наличие воздушного зазора снижает выход света из860сцинтиллятора через выходное окно наФотоумножитель, так как в этом слу"чае для большей доли света...

Номер патента: 1738511

Опубликовано: 07.06.1992

Авторы: Дубленский, Замятин, Иванов, Терешонков

МПК: B23C 5/08, B23D 61/02

Метки: прорезная, фреза

...сечении.Поставленная цель достигается тем, что боковое поднутрение фрезы выполнено по дуге окружности, что позволяет улучшить конструктивные особенности фрезы; увеличить угол поднутрения с 15-30 до 1 без снижения прочности самой фрезы, что дает значительное улучшение чистоты обработанной поверхности; позволяет получать фрезы со ступицей, как при поднутрении типа 11, что улучшает дальнейшую эксплуатацию, снижает влияние концентратора напряжений, так как все это возможно при увеличении толщины тела фрезы в критическом сечении,На фиг, 1 изображена фреза, разрез; на фиг. 2 - схема установки шлифовального круга и фрезы; на фиг, 3 - вид А на фиг. 2.Фреза прорезная содержит корпус с режущими зубьями и поднутрениями на боко-вых...

Номер патента: 1732246

Опубликовано: 07.05.1992

Авторы: Галайдин, Замятин, Шахматов

МПК: G01R 33/24

Метки: магнитного, поля, создания

...нелинейностиКн = 65 И 1, который для рассматриваемойсистемы равен 0,625.Недостатком известной градиентной15 системы является невысокая линейностьградиента индукции, создаваемого ею магнитного поля, что приводит к ухудшениютехнических характеристик ЯМР-томографов.20 Цель изобретения - расширение области пространства магнитного поля с заданной величиной линейности градиента,Эта цель достигается тем, что в устройстве для создания магнитного поля, включа 25 ющем четыре катушки, расположенныепопарно симметрично в двух плоскостях, которые взаимно-параллельны и симметричны, витки катушек, расположенных в однойплоскости, намотаны встречно, направле 30 ние их намотки в каждой из плоскостей противоположно, катушки расположены...

Номер патента: 1728135

Опубликовано: 23.04.1992

Авторы: Варданян, Замятин, Петровский, Чилингарян, Шашкин

МПК: C03B 5/033

Метки: варки, индукционной, печи, стекла

...которого в обьеместекломассы определяется величиной смещения оси тигля относительно оси индуктора. Наименьшая величина смещения оси кварцевого тигля относительно оси индуктора, равная 2 мин =К - (1 - 0,715)йинд 1, мм определяется тем, что дальнейшее ееуменьшение не приводит к увеличению эффекта перемешивания. Наибольшая величина смещения центра кварцевого тигля относительно центра индуктора, равная Емас = , К-(1 - 0,5)йинд , мм устанавливается из возможности поддержания электрического режима, при котором осуществимо проведение процесса варки стекла. 5 10 15 20 25 30 35 40 Наименьшее расстояние между внутренней поверхностью индуктора и внешней поверхностью тигля К выбрано 20-25 мм. Такой диапазон изменения величины объясняется...

Номер патента: 1725061

Опубликовано: 07.04.1992

Авторы: Замятин, Фарафонов, Чурюмов, Чурюмова

МПК: F28F 1/10, F28F 1/24

Метки: теплообменная, труба

...под углом р к ее оси выполнены надрезы 4, которые рассекают втулку на равномерно расположенные по окружности лепестки 5. Высота втулки Н высота надрезов и, шаг расположения втулки Я, Один угловой участок каждого лепестка 5 жестко соединен с кольцом 6, сопряженным с торцом втулки, Втулки 2 и 3 расположены в чередующемся относительно друг друга порядке с шагом, равным высоте втулки. Лепестки направлены по ходу движения рабочих сред. Теплообменная поверхность работаетследующим образом, Рабочая среда поступает внутрь трубы1, где нагревается за счет потока греющего5 10 15 20 30 35 40 45 50 55 теплоносителя, омывающего наружную поверхность трубы 1.Установка биметаллических втулок позволяет резко форсировать энергетические параметры...

Номер патента: 1724503

Опубликовано: 07.04.1992

Авторы: Бороненко, Варава, Думеш, Замятин, Левит, Петерсон, Соколов, Сорокин

МПК: B61K 9/12, G01G 19/04

Метки: железнодорожного, массы, средства, транспортного

...откуда это значение поступает на вход блока 17 памяти. Из последнего записанные величины поступают на регистратор 18, представляющий результаты контроля в форме, удобной для оператора. Кроме того, с сумматора 12 сигнал поступает на блок 15, включающий блок 16, который формирует одиночный импульс, его передним фронтом включается блок 14 и запись полученного значения нагрузок всех колес, а также результатов сравнения нагрузок правой и левой сторон и первой и второй тележек блоком 17 памяти, а задним фронтом осуществляется сброс элементов аналоговой памяти пиковых детекторов 2, после чего устройство готово к контролю следующего транспортного средства Неравенство значений нагрузок колес левой и правой сторон характеризует режим боковой...

Номер патента: 1721790

Опубликовано: 23.03.1992

Авторы: Замятин, Меркушкин, Мысиков

МПК: H03H 9/00, H03H 9/46

Метки: колебательная, фильтра, электромеханического

...электромеханических фильтров для селекции электрических сигналов в различных устройствах связи, телемеханики и др,Цель изобретения - повышение избирательности и уменьшение габаритов.На чертеже представлена конструкция колебательной системы электромеханического фильтра,Колебательная система содержит резонаторы 1 крутильных колебаний и связки 2 крутильных колебаний,Колебательная система электромеханического фильтра работает следующим образом.При поступлении от входного электро- механического преобразователя фильтра на крайнюю связку 2 крутильных колебаний в резонаторе 1 возбуждаются крутильные колебания, которые передаются к следующему резонатору 1 через связку 2 крутильных колебаний, размещенную между резонаторами 1. В фильтре...

Номер патента: 1712846

Опубликовано: 15.02.1992

Авторы: Галайдин, Замятин, Иванов

МПК: G01N 24/08

Метки: катушек, круговых, магнитного, однородного, поля, создания

...магнитного поля, состоящей из центральной катушки и двух боковых, расположенных соосио и симметрично относительно центральной, катушки имеют одинаковый внутренний радиус, намотаны в одну сторону и электрически соединены последовательно, а другие их размеры определяются решением системы из четырех неравенств Носе, где Нос - коэффициент ряда Тейлора и-го порядка для осевой составляющей магнитного поля системы катушек, п=2, 4, 6, 8; ю - заданная точность,Таким условиям удовлетворяет система катушек с внутренним радиусом, обозначенным й, в которой длина и толщина поперечного сечения центральной катушки составляют соответственно 2.682 й и 0,100 Й, а боковые катушки имеют длину 0,725 В, толщину поперечного сечения 8,190 й и центры их...

Номер патента: 1704021

Опубликовано: 07.01.1992

Авторы: Виноградов, Драпкин, Замятин

МПК: G01N 3/30

Метки: внутреннего, трения, характеристики

...- длительности двух последовательных ударов индентора. Измерение длительности двух последовательных ударов индентора с образцом при одном сбрасывании индентора позволяет по приведенному соотношению определ-ь внутрен чее трение исследуе;чо о материа;а Опр; - .-еление внутреннего трения исследуемого материала только по временам конта т-." снижает трудозатраты, оо кольку Отпа,д"зт ); "151 ерять скорости со,да:,в ц 1 я сбрасывании индентора, а карвгтеристику внутреннего трения исследуемого 1 атериалг определяют из соотношен 1;где т т, +1 - длительности двух последовательных ударов индентора.Измерение длительности соударения в двух последовательных ударах индентора при одном сбрасывании индентора позволяет по приведенному соотношению...

Номер патента: 1698609

Опубликовано: 15.12.1991

Авторы: Гумбин, Замятин, Косолапова, Малютин, Нагинский, Шевцов

МПК: F27D 3/12

Метки: вагонетки, печи, туннельной, футеровка

...5 не происходит,габаритные размеры футеровки не увеличиваются. При охлаждении футеровки размеры швов увеличиваются до исходных навеличину термического расширения изделий 5, При этом вновь возможно заполнениеосыпью раскрытых к рабочеу пространству печи швов 7, При последующем нагревефутеровки изделия 5 расширяются, размеры швов 7 уменьшаются, а осыпь частичноиэ швов 7 выдавливается вверх, не оказываярасклинивающего действия на огнеупорныеизделия 5,Благодаря этому, а также при невозможности просыпания осыпи в массив футеровки за счет стыковки изделий 5 попериметру посредством выступов 6 значительно уменьшается расклинивающее действие осыпи, огнеупорные изделия 5 не радвигаются и стойкость футеровки воэрас гает.Величина выталкивающей...

Номер патента: 1695099

Опубликовано: 30.11.1991

Авторы: Гумбин, Замятин, Лузин, Никифоров, Спрыгин, Хорошавин

МПК: F27B 7/28

Метки: агрегатов, изделие, кладки, огнеупорной, тепловых

...печей,Целью изобретения является повышение строительной прочности кладки за счет исключения смещения изделий друг относит льно друга,На фиг, 1 схематично показано предлагаемое изделие для огнеупорной кладки тепловых агрегатов; на фиг, 2 - изделие в кладке.Изделие 1 для огнеупорной кладки вращающихся печей выполнено клиновым в виде призмы, На одной из сходящихся боковых поверхностей выполнен конусный ыступ 2, сужающийся в сторону рабочего онца изделия,и конусный выступ 3, сужаюийся в сторону нерабочего:онца изделия.ыступам по форме и размеру соответствут впадины 4 и 5 противолежащей поверх- ости - обратной стороны изделия,В кладке изделия состыкоаывают боковыми поверхностями. При этом выступы 2 ина поверхности одного изделия входят в...

Номер патента: 1675161

Опубликовано: 07.09.1991

Авторы: Власов, Волков, Замятин, Китаев

МПК: B63C 11/02

Метки: плавучести, регулятор

...4.Крышка 12 имеет профилированные пазы 17, в которые входят штифты 18, закрепленные на корпусе 19 и фиксирующие крышку 12 в рабочем положении. Регулятор плавучести крепится на камере регулятора плавучести с помощью фланца 20 и винтов 21. Во фланец 20 ввернута крышка 22, которая служит для исключения перекрытия выходного отверстия регулятора плавучести.Регулятор плавучести работает следующим образом,Перед погружением водолаз устанавливает крышку 12 переключателя в верхнее положение, При погружении водолаза воздух из камеры регулятора плавучести через отверстия в крышке 22, клапаны 6 и 7 и отверстие в крышке 12 стравливается наружу.При погружении до некоторой заданной глубины, которая определяется усилием компенсирующей пружины 9,...
