B65G 47/04 — изделий

Номер патента: 102746

Опубликовано: 01.01.1956

Авторы: Гришин, Чистяков

МПК: B65G 47/04, B65G 47/82

Метки: банок, бутылок, загрузки, консервных, элеватор

...)3(раб(33(о)я (3) с продольными ребрами (4), между )и)т(ц)ы)333 п(о(еи 11 цтся у 1 ы.(ки, банки и т. и.В нижней части ба 1)айапа у креплсн диск (й), пц окружности которого при;)р иы 11-ццрапг иап 1)авл(нощи (1)(3 д,(я щ)ащзопимея 1)з(есте с )зрба)(цм ло 1(аст(йс ), с:(ужзци х Д.1 я 3 хват(3 й уты;п)(ц банок и т, и, с п)(та(ц(цец тр(нспортера (на чгртг;ке не показан) и иц);3- чи их и элеватор,1) .3)пст)(ч 7) ир(креп;п,ны цси (Ь) пи ажепными па них роликами 3. (ход)(иими в 3(ольцгву 10 напрзвля 1 Оцу 1 1(, неподвижно укрспл(пную к станин. (11) и р(33(ц,(ц 3:333 у(о экг(гит 1 И( и(о и гноснтельно ребристого барабана.При вращении барабана р)ликикользят в кольцевой нзт(рзв;31(цей и (пвмещают вращающиеся вместг с 3 рз)яном лопасти (7) в...

Номер патента: 107820

Опубликовано: 01.01.1957

МПК: B65G 47/04

Метки: 107820

...1010 па)дсня крпп л 1 Г 1 Огпкм элеваторЗ, л тякжс для прсдотвра(ения ударов крппчл о люльк. С этой целью откидная полочк д, упор 4 и злжм 3 спаб- ЖСЫ РСЗ 0 Ы)11 КЛЯДКЛМ.Кирпич, 01 мскаЯсь пО лотк) 1, Ост; 11)Г Бястся зл жи)10 м .), я в том случл, ко:дл последний открыт, соркасается с упором 4. Открытое ОГО(с 5 с зя)кима ) чюрл 4 одНов)С)СН:10 ПС)ЛЮЧЛЕГСЯ., 5 ль 1 еГ 1 сс продвижение киршча От заж 1 к норм Ооеспечивается поднятием зажима, а продвжениеот упора на откидные полочки 2 и 5 в подняти упора.Поднятие закима 3 происходит следующим образом.Рычаг 9 поднимает толкатель 10. Аналогично происходит поднятие упора 4 люлькой, идущей вверх. Полка 8, поднимая конец рычага 11, поднимает рычаг 12, на верхнем конце которого размещен упор...

Номер патента: 116868

Опубликовано: 01.01.1958

Авторы: Голуб, Когин

МПК: B65G 47/04

Метки: двух, потока, потоков, равных, распределения, три, штучных

...валу 3, н котором закреплены фиксирующая шайба 4 и водило б мальтийского креста. На втором вертикальном валу б закреплены шестипязовый мальтийский крест 7 и пазовый эксцентрик 8, который кулачком о сочленен с двуплечим секторным рычагом 10, один конец которого перемещается по фигурному пазу эксцентрика, а второй - имеет два симметрично размещенных выступа. Каждый из выступов сектора воздействует, соответственно, на один из двух горизонтально подвешенных ползунов 11, скользящих по оси 12 и соединенных раздельно тягами 13 с двумя поворотными, относительно вертикальной оси, исполнительными рычагами 14, заставляя их занимать три различных положения; два крайних и одно среднее.Число оборотов вала 3 задается в зависимости от...

Номер патента: 123433

Опубликовано: 01.01.1959

Авторы: Ганин, Исаичев, Кабанов, Пехотник

МПК: B65G 47/04

Метки: машинам, надевания, наружно-лакировочным, носители, печатным, сушильного, съема, транспортера, туб, цепи

...возвратно-поступательное движение штоку И с захватом. При подходе захвата к тубе 21 (фиг. 2) его обойма 1 (фиг. 1) упирается в корпус тубы, а при дальнейшем движении лапки 8 обжимают ее голов. ку, как сказано выше,Одновременно с этим, благодаря дальнейшему движению патрона 2 вперед, пружина б сжимается до тех пор, пока крючок защелки 11 не подойдет к канавке 10 обоймы и не зафиксирует ее. После фиксации та. ким образом захвата тубы, захват, согласно профилю копира эксцентрика, делает ход назад и снимает ее со шпинделя наружно-лакировочной машины. После этого профилированный кулачок 22 (фиг, 3), укрепленный на том же конце вала 1 б, что и эксцентрик, поднимает вверх вертикальный шток 28, который, будучи жестко связан рычажной системой...

Номер патента: 128360

Опубликовано: 01.01.1960

Автор: Ожигов

МПК: B65G 47/04, B65G 47/14, B65G 47/32 ...

Метки: бревен, разворота, чураков

...выполнить меньшим по размерам и с приводом меньшей мощности.Предм ет изобретения1. Устройство для разворота бревен и чураков под углом при помощи цепных транспортеров с отдельными электродвигателями и редукторами, о т л и ч а ю щ е е с я тем, что, с целью механизации процесса при расположении транспортеров в одной плоскости, оно выполнено в виде радиусного транспортера, установленного в углу между подающим и принимающим транспортерами, причем принимающий транспортер снабжен вертикальной опорной стойкой и цепным толкателем, упоры которого взаимодействуют с торцом поворачиваемого бревна,2. Форма выполнения устройства по п, 1, о т л и ч а ю щ а я с я тем, что, с целью осушествленпя плавного движения цепи по кривой радиус- ного транспортера,...

Номер патента: 140366

Опубликовано: 01.01.1961

Авторы: Козлов, Рудаков

МПК: B65G 47/04

Метки: питатель

...толкатель, совершающий напдвижения над столом, состоит из двух пластин 2, соединяющизамкнутые цепные передачи 3, приводимые от электропривоприводную звездочку 4.Штучный груз с приемного лотка 5 подается на опорный стол доупора в ролики б. Ролики 7 служат для направления груза при подаче его на стол. При подходе грузовой тележки конвейера к положенгио загрузки она включает электродвигатель питателя. Одновременно пластина 2 толкателя перемещается вдоль стола и сбрасывает груз на конвейер, При сходе пластины со стола двигатель питателя выключается, и другая сбрасывающая пластина устанавливается на место первой, после чего питатель готов к приему следующего груза.Работа питателя такой конструкции полностью синхронисением конвейера, что...

Номер патента: 142935

Опубликовано: 01.01.1961

Авторы: Дружинин, Супрунов

МПК: B65G 47/04

Метки: бревен, конвейер, подачи, поштучной, продольный

...бревно пачки лежит на раме питателя не под прямым углом к цепям, то один из отсекателей питателя встретится раньше с бревном, наклонится и нажмет на конечный выключатель 13, смонтированный на каретке 9. Посредством реле времени электрическая цепь разомкнется, Отсекатель заскочит за бревно, а приводящий его электродвигатель остановится, Второй отсекатель питателя продолжает двигаться, пока не дойдет до другого конца этого же перекошенного на раме питателя бревна. Как и первый отсекатель он заскочит за бревно, а приводящий его электродвигатель также остановится. Так как отсекатели электрически сблокированы, то оба электродвигателя включаются на обратный ход и бревно, оставаясь перекошенным по отношению к цепям, перетаскивается в...

Номер патента: 167769

Опубликовано: 01.01.1965

МПК: B65G 47/04

Метки: 167769

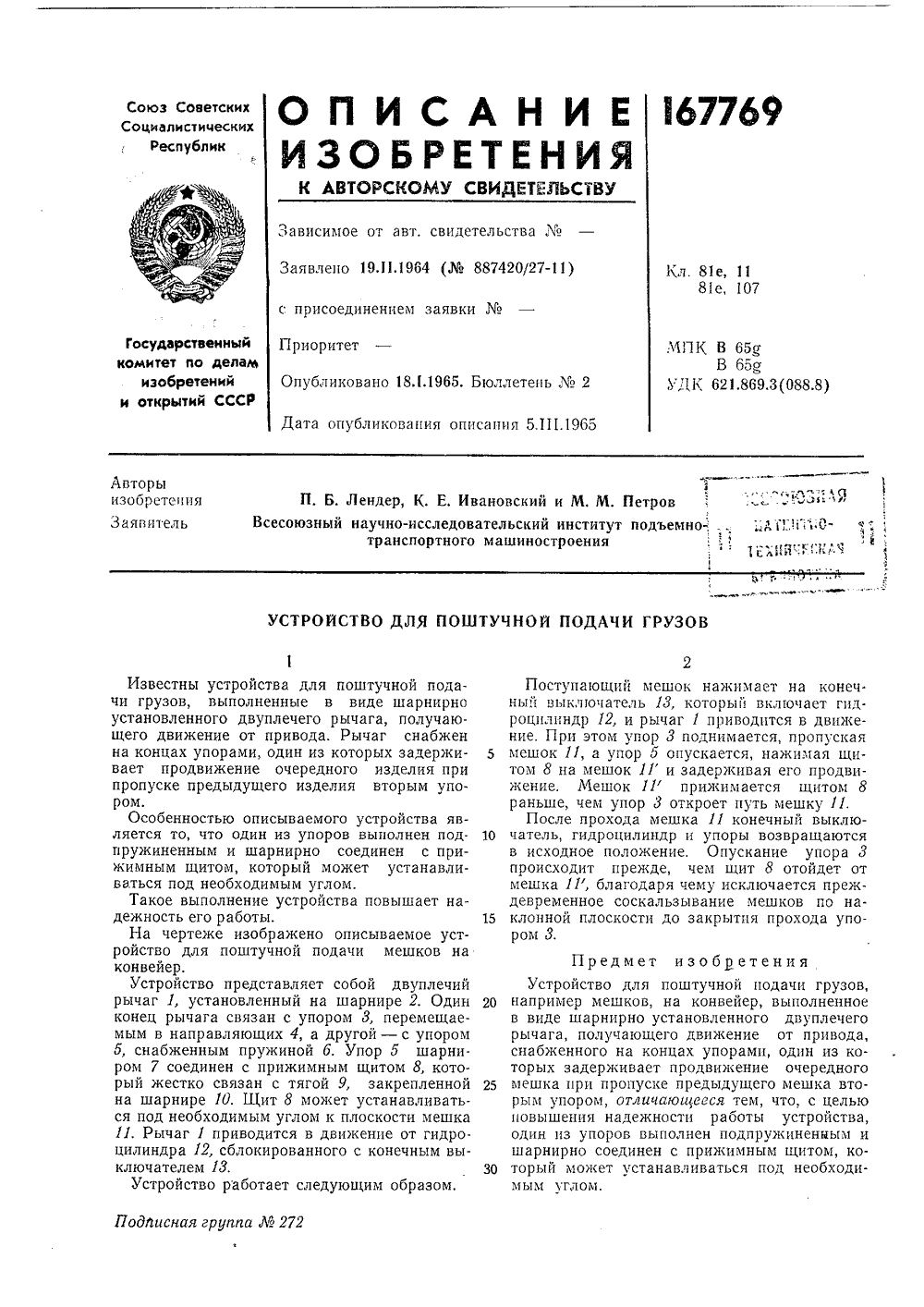

...упоров выполнен под пружиненным и шарнирно соединен с прижимным щитом, который может устанавливаться под необходимым углом.Такое выполнение устройства повышает надежность его работы. 15На чертеже изображено о мое устройство для поштучной под шков на конвейер.Устройство представляет собой двуплечий рычаг 1, установленный на шарнире 2. Один 20 конец рычага связан с упором 3, перемещаемым в направляющих 4, а другой - с упором б, снабженным пружиной б. Упор б шарниром 7 соединен с прижимным щитом 8, который жестко связан с тягой 9, закрепленной 25 на шарнире 10, Щит 8 может устанавливаться под необходимым углом к плоскости мешка 11. Рычаг 1 приводится в движение от гидро- цилиндра 12, сблокированного с конечным выключателем 13....

Номер патента: 174548

Опубликовано: 01.01.1965

МПК: B65G 47/04

Метки: 174548

...на другую.Такое Выполнег 1 ие устр 01 стВЯ позВОляет использовать его при загрузке многошпиндельных горизонтальных автоматов прн ооработке изделий тпа роликов и Втулок. ской лгиии; на фиг. 3 - разрез фиг. 2.Устройство загрузки и выгрузк для многошпиндельных автоматоз штанги 1, перемещающей изделие от шпинделя одного из автоматоз ствующий шпиндель следующего сдвоенной призмы д, неподвижно сз штоком 4; коромысла 5 (см. фиг. 3 шестерни 7 и гидроцилиндра 6, и штоку 4 возвратно-поступателиое по вертикали. Шток 4, з винтовом рого свободно перемещается рол осью ролика с гильзой 10 и неподв щей на ней шестерней 11, получа жение через кинематческую цепь цилиндра,2. изд с осто соба и на сооавто яза;н ), рей рида пазе ( 9, с 5 К О ющейот гщается...

Номер патента: 178740

Опубликовано: 01.01.1966

МПК: B65G 47/04

Метки: погрузки, разгрузки, штучныхгрузов

...Поэтому изделия от каждого грузозяхвятя могут попасть только в свобод- ЦЫЕ СКИ.Рычаг 6 спрофилировац таким образом, что ролик 8 сначала поворачивает его, а затем удерживает в этом положении. Через зубчатую коническую передачу говорачиваетс 5 грузозахват с изделием. Грузопесушая Илкя, проходя под грузозахватом, сшвает с него изделие, после чего ролик 8 сходит с рычага б. Последний под действием противовеса 7 лОВОрсчивяетс 51, и ГрузозахВят В 03 Врящаетс 5 в исходное положение,Грузонесушая вилка траспортирует изделие до места разгрузки, где установлено несколько копиров 18. Количество копиров соответствует количеству групп вилок. Г 1 ервый, (по ходу цепи конвейера) копир установлен ца наибольшем расстоянии от направляющих, следуюшцй...

Номер патента: 181535

Опубликовано: 01.01.1966

МПК: B29C 35/02, B29D 30/06, B65G 47/04

Метки: 181535

...выключатель 7, 0 соединенный с системой подачи воздуха впневмоцилиндр 5 выдвижного упора б. На кронштейнах (на чертежах пе показаны); смонтирован монорельс 8 цепного конвейера, на котором расположены каретки 9. На ка ретках 9 закреплены подвески для транспортировки заготовок, выполненные в виде телескопических штанг 10 и 11, соединенных рычагами 12. На штанге 10 установлен фиксатор 13 и упор 14. На монорельсе 8 смонтиро- О ван пневмоцилиндр 15, связанный с механиз3мом складывания патрона 16 форматора-вулканизатора. На штанге пневмоцилиндра 15 размещен упор 17,Устройство работает следующим образом, Заготовка автопокрышки, поступившая на стол 4, своим весом воздействует на конечный выключатель 7, который подает воздух в пневмоцилиндр...

Номер патента: 192672

Опубликовано: 01.01.1967

Авторы: Рум, Сыти, Фортунатов, Шпч

МПК: B65G 47/04

Метки: бумаги, завеса, пачек

...звездочек 12, 13 и цепной передачи 14.Механизм отделения пачки бумаги от стопы выпо;шеи в виде клипа 15, перемещаемого в горизонтальной плоскости посредством гидро. цилиндра 16.Работас устройство следующим образом.Стопа бумагц укладывается иа платформу 2, иаходящуюся при этом з нижнем положении,При вк,иочеиии электрод)игятеля 6 через клицо-ре)еииуО передяч) 17 и конические шестерии 1 с) сооощяется д)3 жеиие Винтам 19, КО- тор 1,1 е ПО;иизЯют латфОрз) 2 со стОпОЙ,10 мехяиизма отделения пачки бувяги от стопы, где платформ останавливается при воздействии 1 зерхиеГО кра 51 стОГь 1 ия коисчиый зыкг 10- чатель 20.794 ф Гиоаж 53 о Подпнсн ЦНИИПИ Комитета по делам пвооретенпй и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д....

Номер патента: 198234

Опубликовано: 01.01.1967

Авторы: Айзенберг, Гагарин, Щеглов

МПК: B65G 11/00, B65G 47/04

Метки: досок, обрезным, подачи, станкам

...поворачиваться вокруг оси 8 25 под действием привода 4, например пневмоцилиндра. На шинах шарнирно укреплены упоры 5 с отдельными приводами б их поворота. Возврат упоров 5 в исходное положение происходит под действием пружин 7. Для подачи ЗО доски с переворотом ее на другую пласть служат наклонные направляющие 8 и опора 9 для утапливания упоров 5 при полном повороте шин с роликами.Необрезные доски, подающиеся поштучно с накопительного транспортера 10, останавливаются на шинах с роликами, так как поднятые упоры 5 не позволяют им продвинуться дальше, Для подачи доски без поворота ее на другую пласть производится отпускание упоров 5 под действием приводов б, Для скатывашгя доски с поворотных шин с роликами 1 угол наклона (а) их к...

Номер патента: 237550

Опубликовано: 01.01.1969

МПК: B23Q 7/06, B65G 47/04

Метки: загрузки, линий, многономенклатурных, питатель, роторных

...многономенклатуроторных линий деталями цилиндриче Известны питатели для загрузки роторных линий деталями цилиндрической формы, в которых подача деталей из,приемника в захваты транспортного ротора осуществляется под действим шибера, жестко связанного с подпружиненным ползуном, движущимся по неподвижному корпусу от кулачка, установленного на,валу транспортного ротора.Описываемый питатель позволяет производить периодическую подачу деталей различных типоразмеров в захватные органы транспортного ротора, для чего его приемник подпружинеп и,выполнен подвижным относительно корпуса и шибера и жестко связан с упорным, пальцем, средняя часть которого свободно входит в паз шибера, а концы - в пазы корпуса, При этом соотношение размеров пазов шибера...

Номер патента: 244939

Опубликовано: 01.01.1969

Авторы: Клюев, Маркин

МПК: B65G 47/04

Метки: манипулятор

...нажимает на ролики 19, раскрывая рычаги 20 захвата 3. При полном выстое (покое) раскрываются рычаги 20 захвата 3. Ролики 19, попадая в углубления 21 ползуна 18, фиксируют рычаги 20 захвата 3 в раскрытом положении.В момент, когда кривошип 4 займет положение нижней мертвой точки, шарнир 7 дойдет до конца криволинейного профиля 9 радиального паза 10, не выходя из него.Затем шатун б после прохождения нижней мертвой точки перемещается вверх, как 25 это показано на чертеже пунктирной стрелкой, и пока шарнир 7 перемещается по профилю 9, захват 3 находится в состоянии покоя, После того как шарнир 7, минуя профиль 9, попадает на прямолинейный участок ЗО паза 10 начинается поворот зубчатого секто244939 минует криволинейный профиль 9 паза 10,...

Номер патента: 250726

Опубликовано: 01.01.1969

Автор: Судонин

МПК: B65G 47/04, H01C 17/00, H01G 13/00 ...

Метки: имеющих, канал, осевой, транспортировки

...и механизм по.дачи деталей к стержню.Цель изобретения - повысить надежностьработы устройства. Достигается это тем, чтомеханизм подачи деталей к стержню выполнен в виде охватывающего стержень вращающегося патрубка, снабженного продольными 1прорезями, перемычки между которыми научастке, охватывающем стержень, расположены по спирали и соединены на конце кольцом с внутренними ребрами,Предложенное устройство изображено на 1чертеже.В вертикальный вращающийся патрубок 1подаются ориентированные детали 2, снабженные осевым каналом 8, В нижней частипатрубка 1 имеются продольные прорези 4. 2Перемычки 5 между прорезями на участке,охватывающем стержень б, расположены поспирали. Концы перемычек 5 соединены кольцом 7 с ребрами 8, расположенными...

Номер патента: 256189

Опубликовано: 01.01.1969

Авторы: Демкина, Тюрин

МПК: B65G 47/04, C03C 17/00

Метки: колб, окраски, электроламп

...вверх, в результате колба 21 опускается по склизу 5 до нижней части вилки рычага.Кулачок 23, продолжая вращаться, возвращает вилку 8 рычага 7 в первоначальное положение. При этом нижняя часть вилки позволяет первому ряду колб 21 опуститься пс склизу 5 до держателей 4, а верхняя часть вилки удерживает остальные колбы, находящиеся в питателе б.Эта операция совершается за один оборот кулачка 23, при этом пульсирующий конвейер 3 находится в позиции выстоя (стоит),Кулачок 15, сидящий на одном валу с кулачком 23 и имеющий три раоочих поверхности, при вращении заставляет конвейер 3 совершать пульсирующее движение.Происходит это следующим образом. Кулачок 15, взаимодействуя с роликом 1 б, передвигает храповик 17, а значит, и конвейер 3 на...

Номер патента: 262678

Опубликовано: 01.01.1970

Авторы: Занов, Козлов, Леонтьев

МПК: B65G 47/04

Метки: заготовок, керамических, пресса, рольганг, съема, укладки

...с помощью датчика, например фотоНа черагаемоеОно вьключ аюыми выкой стоун но предтроиства, с конце с отрезва, вклюеже схематически изобраустройство.полнено из отрезногощего два электромагниталючателями 2, рычаг-скобой 4, и приемного устройс чающего электромагнит 5, систему рычаговтяг б, приемный лоток 7 с прорезью на конце под луч осветителя 8, фоторезистор 9 и шарниры 10. В,приемный узел, входит также ванна 11 со смачивающей жидкостью для предотвращения деформации протягиваемой керамической заготовки по длине,Горизонтально протягиваемая через мундштук пресса 12 заготовка скользит по У-образному лотку 7 до пересечения конца заготовки с лучом осветителя 8. При пересечении заготовкой луча, освещающего фоторезистор 9, срабатывает фотореле...

Номер патента: 262704

Опубликовано: 01.01.1970

Авторы: Бубель, Котел, Цейроф

МПК: B65G 47/04, B65G 57/10

Метки: стопу, укладки

...деталей с приводами 10 и 11 соответственно. Для формирования ряда изделий стойки снабжены подвижными в горизонтальной плоскости опора.ми 12 и 13 соответственно, расположенными над подъемно-опускными столами. Изделия подаются к опорам механизмом подачи 14.При стопировании длинных изделий в од.10 ну стопу столы б и 7 раоотают вместе, а конвейеры 8 и 9 работают как один широкий конвейер, для чего их приводные валы соединяются жестко муфтой 15,Для стапирования коротких изделий в две 15 стопы устройство снабжено подъемно-опуокным механизмом 1 б с винтом 17 и выдвижныхои в горизонтальной плоскости опорами 18 и 19, перемещаемыми соответственно цилиндрами 20 и 21.20 При стопировании длинных изделий с помощью механизма подачи 14 изделия подаются...

Номер патента: 275846

Опубликовано: 01.01.1970

Автор: Тихонов

МПК: B65G 47/04

Метки: листового, материалав, стопу, укладки

...устройство; на фиг. 2 дана схема его работы,Устройство для укладки листового материала в стопу включает в себя укладывающий ленточный конвейер 1, грузоцесущее полотно которого выполнено с окнами, причем сумма длин участка ленты коцвейера ц окна соответствует размеру укладываемых листов. Над укладывающим конвейером расположен прижимной конвейер 2. Внутри укладывающего 5 конвейера размещен подъемно-опускной стол3, па который листы укладываются в стопу, В процессе укладки листы прижимаются к столу поворотным рычагом 4, связанным механической передачей с силовым цилиндром 5. На коплсццЯЯ стопа выгр 1 жается толкйтслем б.Устройство работает следующим образом.листы от пэда 1 ощего механизма 7 (см. фиг.2, а - г) поступают на укладывающий...

Номер патента: 283026

Опубликовано: 01.01.1970

Авторы: Бедекер, Син

МПК: B65G 47/04

Метки: балансов, бункера, передачи, подающий, приемного, транспортер

...сцелью обеспечения поштучной передачи балансов, между раскатным барабаном и подающим транспортером установлен поперечныйэлеватор, приводной вал которого соединен скривошипно-шатунным меанизмом посредством храпового колеса и собачки, причем последняя кинематически связана с электромагнитом, взаимодействующим с датчиком, укрепленным на наклонном щите, расположенномперед подающим транспортером.2. Устройство но п, 1, отлачаощееся тем, чтопоперечный элеватор установлен под углом40 - 45 к горизонтальной плоскости и имеетупоры.3. Устройство по п. 1, отличаои,ееся тем,что, с целью перемещения балансов с раскатного барабана на поперечный элеватор, между ними установлена наклонная направляющая с датчиком,Храповое колесо 13 жестко закреплено...

Номер патента: 314708

Опубликовано: 01.01.1971

Авторы: Аршавский, Ленинградское, Лукин

МПК: B65D 88/54, B65G 47/04

Метки: бункер-питатель, длинномерных, подачи, цилиндрических

...и сводов.Достигается эта цель тем, что,подвижнаянаправляющая установлена внутри бункерапараллельно одной из его стенок и образуетс ней канал для одного ряда изделий,На чертеже изображен предлагаемыйкер-питатель.Бункер образован наклонной 1 и вертикальной 2 стенками, каждая из которых состоит из двух установленных параллельно од-:25на другой стоек. Внутри бункера параллельновертикальной стенке размещена подвижнаянаправляющая 3. Диаметр канала, образованного этой стенкой и направляющей, несколько превышает наибольший диаметр ориентируемых трубок. В нижней части направляющая соединена с рычагом 4, жестко, посаженным на валу 5, на котором укреплен также рычаг 6, поворачивающийся с помощью кулачка 7, сидящего на приводном валу...

Номер патента: 352792

Опубликовано: 01.01.1972

Авторы: Научно, Шинной

МПК: B29C 35/02, B29D 30/06, B65G 47/04 ...

Метки: подвеска, покрышек, транспортирования

...крестовиной 8 и резьбовой втулкой 5 помещена пружина 10, оосспедежное складывание захватов пний захват 4 через рычаги 11зац с крестовиной 12, взаимо.5 ввинченным в нижний торец вцуги 2 нто. 18.Взаимное положение штацг 1 ц 2 фиксируется шарнирно закрепленной ца наружной штанге 1 подпружиненной защелкой 14, цмею- О щей палец 15,1-1 а внутренней штанге 2 имеется адресныйпалец 16. На штацгс 2 выполнены пазы для прохода упора 9 и адресного пальца 16.Загрузка покрышек ца подзсску5 вляется следующим образом.Свободная подвеска, подаваемая конвейером к месту загрузки, воздействует адресным пальцем 16 на датчик импульсов устройства для навешивания покрышек. Подъемный стол О устроиства поднимает покрышку 17, поканижний ее борт цс будет выше...

Номер патента: 352793

Опубликовано: 01.01.1972

Авторы: Драгунов, Крейцберг, Нет

МПК: B29C 35/02, B29D 30/06, B65G 47/04 ...

Метки: 352793

...заготовок покрышек по приемному столу и который прп нахождении подъемного стола в крайнем нижнем положении располагается между роликами 3 приемного стола, Ролики 3 выполнены выступающими над подъемным столом прп его крайнем нижнем положении. Подъемный стол 4 снабжен приводом вертикального перемещения, выполненным в виде вертикально расположенного цилиндра 7, подвешенного посредством кошек 8 на раме 1. На корпусе цилиндра 7 закреплены направляющие 9, с которымп взаимодействует приемный стол 2 при вертикальном перемещении. На верхней крышке цилиндра 7 смонтирован цилиндр 10 захвата подвески конвейера. Цилиндр 7, подъемный стол 4 и приемный стол 2 смонтированы на раме 1 с возможностью перемещения в горизонтальной плоскости, зНа трассе...

Номер патента: 383442

Опубликовано: 01.01.1973

Авторы: Лио, Устройство

МПК: A21B 3/07, A21C 9/08, B65G 47/04 ...

Метки: 383442

...мальтийского креста, состоящего из креста 29 и диска 30 с цевкой и стопорной шайбой, установленного на валу 31, который входит в состав цепного редуктора 9. Механизм мальтийского креста может быть заменен зубчатой передачей.Устройство работает следующим образом.Выброженное тесто поступает в приемную воронку тестоделителя 4, нагнетатель 17 которого подает его в делительную головку. Тесто делится на равные по весу куски и укладывается в формы 1, установленные в лольке 2 конвейера 3. При этом тестоделитель 4 ритмично перемещается на опорных роликах 6 по рельсам 7 вдоль люльки 2.Перемещение тестоделителя 4 осуществляется следующим образом.Вращение от привода 8 через цепной редуктор 9 подается на механизм мальтийского креста, при этом за один...

Номер патента: 397359

Опубликовано: 01.01.1973

Авторы: Богатырев, Наджаров, Федоров, Фоад

МПК: B29C 35/02, B29D 30/06, B65G 47/04 ...

Метки: вптб

...на штаяге ролика ми. На фцт. 1 показана предлагаемая подвеска, захваты разведены; на фиг. 2 - то же, захваты сведены; ца фцг. 3 - разрез по Л-А0 на 1 фцг. 1.Подвеска содержит вертикальную штангу1, на крестовине 2 которой шарнирно,закреплены захваты 3. Коццентрцчно,штанге 1 и с возможностью отеремещенця вдоль нее уста новлец держатель 4 для управленця захватами 3, шарнирно связанный с нцмц,посредством тяг 5.Для фиксации захватов 3 в раззеденномнолокении на держателе 4 1 прц помощсч осц 0 б с возможностью качания смонтцрован замкок 7 с противовесом 8 и Г-образнымот пазамц а, взаимодействующими с укрепленными на штанге 1 посредством оои 9 ролцками 10.На штанге имеются пазы б для парохода оси б при переьмещенци держателя 4. Перемещение...

Номер патента: 401533

Опубликовано: 01.01.1973

МПК: B29C 35/02, B29D 30/26, B65G 47/04

Метки: 401533

...покрышек с поддерживающих устройств любой конструкции.Целью изобретения является устранение указанного недостатка.Поставленная цель достигается тем, что захваты снабжены смонтированными на их свободных концах опорными рычагами, взаимодействующими при захвате покрышки с верхним ее бортом.На фиг. 1 показана предлагаемая подвеска со сложенными захватами, на фиг. 2 - то же, с разведенными захватами, на фиг. 3 - то же, в момент транспортирования покрышки.Предлагаемая подвеска содержит штангу 1 с неподвижной крестовиной 2 и проушиной 3, при помощи которой она крепится к трансО гами 10,В штанге 1 с возможустановлен сердечник 11,части паз, взаимодейству6, а в верхней части напвзаимодействующую сРукоятка 13 шарнирноштанге 1 и...

Номер патента: 364464

Опубликовано: 01.01.1973

Автор: Красовицкий

МПК: B29C 35/02, B29D 30/06, B65G 47/04 ...

Метки: подвеска, покрышек, сырых, транспортирования, хранения

...деформации, что приводит к браку при вулканизацип покрышек.С целью предотвращения деформации покрышек типа Р в предлагаемом подвеске опор ный лоток выполнен в виде части тора, повторяющего профиль сырой покрышки. Для возможности установки подвески вне транспортирующего органа лоток снабжен опорной плитой.На фиг. 1 показана предлагаемая подвес на фиг. 2 - то же, вид сбоку.Подвеска содержит опорный лоток 1 и захват 2 для навешивания на транспортирующий орган. Лоток 1 выполнен в виде части 2 тора, повторяющего профиль сырой покрышки, и снабжен опорной плитой 3. Для возможности использования подвески при окраске сырых покрышек лоток 1 должен быть достаточно глуоокил.На внутренней поверхности лотка 1 имеется покрытие, предотвращаюшее...

Номер патента: 515700

Опубликовано: 30.05.1976

Авторы: Архипов, Афанасьев, Градобоев

МПК: B65G 47/04

Метки: загрузки, конвейера, механизм, поштучной, прямолинейной, цепного, цилиндрических, ячейки

...загрузки следующим образом, Детали 17 подаются к конвейеру по подводящему лотку 2 и удерживаются нд нем неподвижным упором 3. При работе конвейера от звездочки 15, находящейся в зацеплении с тяговой цепью 16, постоянно вращается приводной вал 11 и установленный на нем кулачковый диск 1 О.3Вращаясь, диск 10 воздействует на находящийся с ним в постоянном контакте от действия собственного веса рычага 5 отклоняющий ролик 9 и при западании его в паз между выступами диска 10 рычаг 5 занимает нижнее положение при условии, если в проходящей мимо ячейке конвейера отсутствует деталь, т, е. щуп 8 не встречает под собой опоры, Затем под воздействием выступа диска 10 ролик 9, а с ним и рычаг 5 поднимаются в верхнее положение, перепускной упор 7...

Номер патента: 617333

Опубликовано: 30.07.1978

Авторы: Мартыненко, Финкельштейн, Хан

МПК: B65G 47/04

Метки: грузов, загрузки, конвейер, подвесной, формы, цилиндрической

...центрированной подачи груза.Целью изобретения является обеспечение подачи на конвейер центрированного груза.Достигается это тем, что приемный стол выполнен из трех расположенных в одной плоскости частей, средняя из которых установлена подвижно, а две крайние - неподвижно и снабжены подпружиненными конечными выключателями и подпружиненными штоками с горизонтальными ползунами, взаимодействующими с конечными выключателями.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то яе,вид сбоку; на фиг. 3 - то же, вид спереди.Устройство содержит гидроцилиндр 1, на штоке 2 которого укреплена средняя часть 15 Кроме того, неподвиянснабжены выступающимиподжатыми вверх пружинмодействующими посредстных ползунов 15 и 16 с кчателями 8 и...
