B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 1722568

Опубликовано: 30.03.1992

Авторы: Мартьянов, Юрков, Табарин

МПК: B02C 2/04

Метки: конусной, дробилки, дробления, камера

...в разрыхленном состоянии. При сжатии порции 5 10 15 20 25 30 35 40 45 50 материала на каждом цикле качания подвижного дробящего конуса толщина слоя с сокращается до размера щели на закрытой стороне камеры дробления (11), т. е. материал получает относительную деформацию О - (1 - 1/с),Объем порции матес - 1сриала в разрыхленном состоянии практически не меняется (Ч = сопзт), следовательно, деформация его зависит только от соотношения 1/сь Толщина слоя материала по мере продвижения его к зоне разгрузки и расположения на поверхности конуса с большим диаметром в силу постоянства объема уменьшается пропорционально увеличению диаметра. Так, например, в приемном сечении с диаметром конуса, равным бо, толщиЧна слоя сжатия равна со - -,а...

Номер патента: 1722569

Опубликовано: 30.03.1992

Авторы: Удачкин, Синеок, Кунавин, Каретников, Коротков

МПК: B02C 4/42

Метки: пресс-валкового, измельчителя, привод

...давления в полостях гидроцилиндров 1 и 2 ниже рабочего, После схождения валков давление в полостях гидроцилиндров 1 и 2 повышается и электроконтактный манометр 21 отключает электродвигатель гидронасоса 3.Работа осуществляется следующим образом.Попадание крупногабаритного недробимого тела между вращающимися валками вызывает резкое возрастание момента на валках, а следовательно, на гидромоторах 9 и 10, что обусловливает быстрое нарастание давления в напорной магистрали 14. При достижении давления настройки замыкаются электроконтакты реле 17 давления, что обеспечивает запуск электрического реле 18 времени. Одновременно срабатывает клапан 7 дистанционной разгрузки, осуществляя разгрузку гидроцилиндров 1 и 2 поджима. В результате валки...

Номер патента: 1722570

Опубликовано: 30.03.1992

Авторы: Барбицкий, Сундеев

МПК: B02C 13/02

Метки: ротор, молотковой, дробилки

...водил 7, жестко закрепленных нижними концами на валу 1 ротора. Между контактными поверхностями головок водила 7 и упора 8 установлены эластичные элементы, Установка по торцам ротора водил, один конец которых жестко закреплен на валу, а другой кинематически связан при помощи упоров через эластичные элементы с верхней частью дисков, позволяет снизить вибрацию и тем самым повысить срок службы и улучшить условия труда. 2 ил. Ротор дробилки работает следующим а образом. От электродвигателя крутящий мо- смент передается на вал 1 ротора; от вала ротора на жестко закрепленную на валу нижнюю ступицу водила 7, от нее на верхнюю головку водила, далее через эластичные элементы 9, упоры 8, крайние диски, 4 втулку 2, диски 3, оси 4 и на молотки 5. СЭ...

Номер патента: 1722571

Опубликовано: 30.03.1992

Авторы: Грудин, Панфилов, Морев

МПК: B02C 13/22

Метки: дисмембратор

...12 и обращенной в полость корпуса 1 выпуклой 13 образующими, а перфорация выполнена в форме сквозных каналов 14, наклоненных к прямолинейной образующей 12 пластины под острым углом а в сторону ее направления вращения, причем проходное сечение каждого из каналов увеличивается в направлении от прямолинейной 12 к выпуклой 13 образующей профиля пластины; Корпус 1 дисмембратора снабжен осевым загрузочным 15 и тангенциальным разгрузочным 16 патрубками.Дисмембратор работает следующим образом.Исходный кусковой материал, например комовая известь, взвешенная в жидкой фазе - энергоносителе поступает через загрузочный патрубок 15 в центральную часть камеры 2 корпуса 1 и далее по направляющему аппарату 8 к зоне расположения неподвижных 6 и...

Номер патента: 1722572

Опубликовано: 30.03.1992

Авторы: Косов, Гришин

МПК: B02C 15/16

Метки: мельница, сухого, измельчения

...передаче сателлит 5, установленный на приводной оси 4, вступает в зацепление с неподвижным звеном 6, при этом сателлит 5 перекатывается по нему, Размольные катки, перемещаясь по циклоиде, получают дополнительную скорость перемещения по чаше. Кроме этого, кинематическая связь в виде планетарной передачи обеспечивает как вращение размольныхаказ 1015 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 тельский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Производственнокатков относительно оси 4, тэк и вращение их относительно оси чаши 2, т. е, чаша при этом может оставаться неподвижной. Вращение сателлиту 5 вокруг своей оси может передаваться от чаши, при этом...

Номер патента: 1722573

Опубликовано: 30.03.1992

Автор: Кафанов

МПК: B02C 17/08

Метки: мельница, планетарная

...с переходными патрубками 13 и 14 (фиг. 2).В мельнице может быть установлено два и более цилиндрических барабанов 8, размещенных последовательно (фиг, 3) или параллельно (фиг. 4), что обеспечивает уменьшение вибрации конструкции мельницы. 5 10 15 20 25 30 35 40 Планетарная мельница работает следующим образом.Привод через ременную передачу 18 и шкив 17 приводит во вращение в подшипнике 10 разгрузочной патрубок 12, который через переходной патрубок 14 вращает в подшипнике 7 цилиндрический барабан 8 вокруг своей оси вместе с переходным патрубком 13 и втулкой 21 в подшипнике 9.Другой привод через ременную передачу 5 и шкив 4 обеспечивает вращение в подшипнике 2 водила 3. Поскольку цилиндрический барабан 8 установлен в отверстии 6,...

Номер патента: 1722574

Опубликовано: 30.03.1992

Автор: Чурюмов

МПК: B02C 17/10

Метки: стержневая, мельница

...Сущность изобретения: мельница содержит вращающийся барабан длиной меньше 1,5 диаметров, внутри которого свободно расположен рабочий элемент из дистанционно соединенных колец со стержневой загрузкой внутри колец. Отличие - наличие рабочего элемента дистанционно. соединенных колец со стержнями внутри них. 2 ил. даче материала, причем чем короче барабан 1, тем плотнее должны располагаться в кольцах 8 стержни 10 для исключения образования "костров", Из этих же соображений берется расстояние между кольцами 8 (или вместо двух колец берется больше). Размеры отверстий в решетке 7 определяются размером кусочков готового продукта,Расстояние между бронировкой 6 и решеткой 7 берется из условия обеспечения подвижности стержней 10....

Номер патента: 1722575

Опубликовано: 30.03.1992

Автор: Кузнецов

МПК: B02C 18/06

Метки: дробилка, измельчения

...бурты 5, а на боковых гранях водила 3 установлены дополнительные ножи 6 с вогнутой передней поверхностью, решетку 7, штырь 8, установленный на верхней поверхности водила 3, подвижные ножи 9, установленные на водиле 3, неподвижные ножи 10, закрепленные на решетке 7, причем рабочие поверхности ножей образуют режущую. гребенку, Верхние ножи 11 с режущими кромками Д и Е и нижние ножи 12 с режущими кромками Ж и 3 расположены на внутренней стенке корпуса 1. Дробилка также содержит скребок 13,выгрузной лоток 14, привод 15, блок 16 уйравления, который обеспечивает реверсивное вращение водила 3 в автоматическом5 режиме и выключение двигателя, звуковойсигнал 17, предупреждающий операторадробилки о выключении реверса,Работа дробилки осуществляется...

Номер патента: 1722576

Опубликовано: 30.03.1992

Авторы: Ладыкин, Скебко

МПК: B02C 18/18

Метки: ножевая, головка, куттера

...способствует определенной величине смещения ножа, причем около одной зубчатой стороны на одной плоскости шайбы стоит одна метка, а на второй плоскости - четыре метки; около второй зубчатой стороны на плоскости, где стоит одна метка, стоят три метки, а на противоположной плоскости - две метки. При повороте шайбы последовательно от одной метки к другой обеспечивается смещение ножа в ту или иную сторону на 1/4 шага зубчатого зацепления,Регулировку вылета ножа осуществляют следующим образом,На вал 6 куттера устанавливают нож 1, а затем шайбу 4 так, чтобы зубчатая часть 7 с одной меткой совпала с зубчатой частью 3 ножа фиг. 4 поз, "а"), нож отстоял от чаши куттера на минимально возможный при данном положении шайбы 4 зазор. При необходимости...

Номер патента: 1722577

Опубликовано: 30.03.1992

Авторы: Соколова, Кудряшов, Кощевский, Журман, Воробьев, Буряченко

МПК: B02C 19/00

Метки: мокрого, руд, измельчения

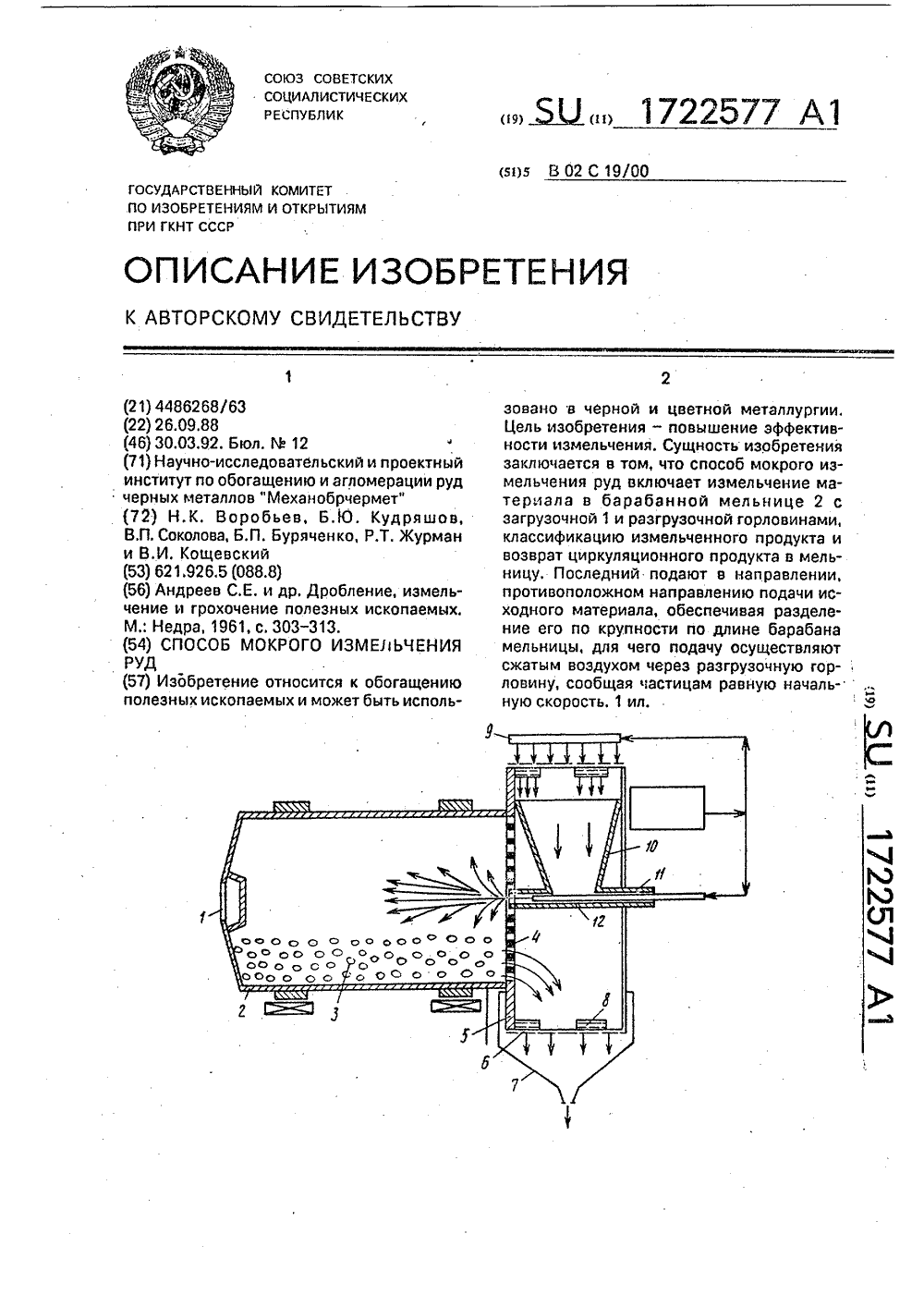

...исходного материала, обеспечивая распределение его по крупности по длине барабана мельницы, для чего подачу осуществляют сжатым воздухом через разгрузочную горловину, сообщая частицам равную начальную скорость,На чертеже изображена установка для осуществления предлагаемого способа.Способ заключается в следующем.Пульпа марганцевой руды (крупность частиц -3+1 мм) поступает через загрузочную горловину 1 в барабанную мельницу 2 (МШР 3200 х 3600), заполненную шарами 3, где осуществляется процесс измельчения.Время пребывания материала составляет 8 мин, Измельченный продукт через решетку 4 поступает в барабанный грохот 5, оснащенный сеткой 6, После классификации на грохоте 5 готовый продукт крупностью -0,5 мм попадает в сборник 7 и...

Номер патента: 1722578

Опубликовано: 30.03.1992

Авторы: Мустафин, Прокушев, Закариянов, Стрельникова, Ташкалов

МПК: B02C 19/00

Метки: измельчения, сухого, интенсификатор

...эффективности измельчения материа1722578 Составитель Р,СтрельниковаТехред М,Моргентал Корректор О.Кравцова эктор С.Лисин Заказ 1015 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 город, ул. Гагарина Производственно-издательский комбинат "Патен лов сухим способом и снижение дозировки добавки интенсификатора.Поставленная цель достигается тем, что в качестве интенсификатора сухого измельчения применяют шунгитоносную породу. 5 Известно применение шунгитоносной породы при производстве искусственных пористых заполнителей легких бетонов - шунгизита, в качестве крупного и мелкого заполнителя в пожаростойких бетонах, в.10 электротермическихароцессах, литейном...

Номер патента: 1722579

Опубликовано: 30.03.1992

Авторы: Чеба, Лавринченко

МПК: B02C 25/00

Метки: зерна, измельчения, процессом

...сочетаниях влажности и всех типов зерна не представляется возможным. К тому же на точность управления будет влиять степень адекватности данной зависимости реальному процессу. Таким образом, качество измельчения оценивается по косвенным параметрам на основании зависимостей, что не позволяет обеспечить высокую точность заданной степени измельчения зерна,Целью предлагаемого способа является повышение качества измельчения зерна и точности управления,Поставленная цель достигается тем, что измеряют гранулометрический состав измельченного зерна, находят степень измельчения зерна, а регулирование положения рабочего органа осуществляют с учетом степени измельчения зерна, причем при достижении рабочим органом крайнего положения и снижении...

Номер патента: 1722580

Опубликовано: 30.03.1992

Авторы: Костин, Щеклеин, Сазонов

МПК: B02C 25/00

Метки: шаров, износа, мельнице

...вход элемента И 8 подаются импульсы различной длительности, а на вход элемента И 7 - одинаковые по длительности.На вторые входы элементов И 7 и 8 подаются прямоугольные импульсы с высокочастотного генератора 13, а на третьи входы - управляющие сигналы с формирователя 14 управляющих сигналов, с помощью которых определяется период измерения. Формирователь 14 управляющих сигналов по сути является делителем частоты поступающих на его вход импульсов с ВЧ-генератора 13 импульсов.На временных диаграммах "г" и "д" показаны импульсы, поступающие на вторые входы элементов И 7 и 8 от ВЧ-генератора, и временной сигнал, поступающий от формирователя 14 управляющих сигналов соответственно,На выходе элементов И 7 и 8 будут появляться пачки импульсов с...

Номер патента: 1722581

Опубликовано: 30.03.1992

Авторы: Костин, Сазонов, Щеклеин

МПК: B02C 25/00

Метки: измельчения, мокрого, процессом

...вибрации, преобразователь 11, элемент 12 сравнения с задат чиком 13, датчик 14 расходы воды, регулятор 15 жидкой фазы с эадатчиком 16, исполнительный механизм 17 регулирующего органа 18.Устройство работает следующим обра зом.Руда иэ бункера 3 с помощью конвейера 4 подается в мельницу 1Расход руды регулируется с помощью исполнительного механизма 5, Управление исполнительным 30 механизмом осуществляют с помощью управляющего сигнала, выдаваемого регулятором 8. Последний отрабатывает рассогласование между сигналом, поступающим с датчика 7 расхода руды, и эадатчиком 9. 35 Жидкая фаза поступает по трубопроводу в верхний сливной желоб классификатора 2, в который выносятся отмытые пески с классификатора 2, С помощью жидкой фазы пески смываются...

Номер патента: 1724155

Опубликовано: 07.04.1992

Авторы: Гудушаури, Долидзе, Петров, Ахметханов

МПК: A23F 3/12, B02C 18/30

Метки: формования, узел, измельчения, него, формовочный, пищевых

...и кинематически связанным с ней виброприводом, выполненным в виде генератора ультразвуковых колебаний, при этом она содержит три слоя, средний из которых выполнен из пористого материала.На фиг, 1 изображено предлагаемое устройство, продольный разрез; на фиг, 2 - формовочный узел. Устройство состоит из загрузочного бункера 1, цилиндрического полого корпуса 2, шнека 3, рифов 4, четырехлопастного ножа 5, формовочного узла 6, содержащего генератор 7 ультразвуковых колебаний и трубку 8 подвода жидкого агента, ножа 9 для отрезания гранул, 10 - разгрузочного желоба, упругой муфты 11, трубки 12 отвода охлаждающей жидкости, трубки 13 подвода охлаждающей жидкости, упругих элементов 14, тяги 15 вибропривода, внешнего слоя 16 решетки диафрагмы...

Номер патента: 1724354

Опубликовано: 07.04.1992

Авторы: Щербак, Зинченко, Пантелеев

МПК: B02C 7/10

Метки: дисковая, мельница

...привод 15, соединенный с электродвигателем 10. Кольцевой пробоприемник 16 установлен в корпусе 2.Дисковая мельница работает следующим образом.Мельницу приводят в рабочее положение, для чего в корпусе 2 устанавливают пробоприемник 16, закрывают крышку 3 и с помощью механизма 12 установки зазора устанавливают необходимый зазор между дисками 4 и 11 (например 0,1 - 0,05 мм) и включают электродвигатель 10, приводящий во вращение через привод 9 и компенсационную муфту 6, вал 5 с закрепленным на нем диском 4. Одновременно электродвигатель 10 приводит во вращение и дополнительный привод 15, закрепленный на полом валу 13, Таким образом, при включении электродвигателя 10 диска 4 вращается вокруг своей оси и вместе с валом 5 перемещается по...

Номер патента: 1724355

Опубликовано: 07.04.1992

Авторы: Клягин, Кушнарев, Перистый, Фоменко, Ростовский, Горюнов, Воробьев

МПК: B02C 13/02

Метки: избирательного, кусков, разрушения, смешивания, крупных, аглошихты

...касаясь внутренних стенок корпуса и обрабатывается периферийными участками цепей,5 10 15 20 25 30 35 40 45 50 55 Для повышения эффективности разрушения кусков и комков материала корпус 3 по внутренней поверхности футерован металлическими прутками 11. Зазор между концами цепей 1 и внутренней поверхностью корпуса 3 минимален.Устройство работает следующим образом,Шихта поступает в корпус 3 с подающего конвейера. Поперечное сечение потока материала в корпусе формируется загрузочным отверстием 4. Поток материалов прижат к внутренней поверхности корпуса. Ротор 2 с цепями 1 вращается с большой угловой скоростью от привода 6. Над действием центробежных сил цепи 1, закрепленные шарнирно между дисками 7 посредством штифтов 8 и шплинтов 9,...

Номер патента: 1724356

Опубликовано: 07.04.1992

Авторы: Стукалов, Полищук, Власов, Мудрук

МПК: B02C 13/02

Метки: зерна, дробилка

...11 выполнена симметричной относительно вертикальной оси камеры 8, 1 ил,9 и выгрузным каналом 10, Выгрузнои канал 10 расположен в разделительной камере 8 перед возвратным каналом 9 по ходу движения воздуш ного.потока от труба п ро вода 7.Бункер 6 в дробилке может быть установлен между трубопроводом 7 и выгрузным каналом 10, а верхняя крышка 11 трубопровода 7 и разделительной камеры 8 выполнена съемной и симметричной относительно ее геометрической оси,Дробилка зерна работает следующим образом,Исходный материал из бункера 6 через окно 3 загрузки самотеком поступает в камеру 1 измельчения, где, подвергаясь ударам рабочих органов ротора 2, измельчается. Рабочими органами ротора 2 материал приводится в круговое движение и, дополнительно...

Номер патента: 1724357

Опубликовано: 07.04.1992

Авторы: Петриченко, Грицаенко

МПК: B02C 13/13

Метки: дробилка, молотковая

...установлены планки 14, служащие для поддержки решетчатой деки 7 в рабочем положении,5 10 15 20 25 30 35 40 45 50 55 Молотковая дробилка работает следующим образом.Из бункера 5 загрузки материал через отверстие в боковой стороне корпуса 1 дробилки попадает в рабочую камеру дробилки самотеком, которая образована решетчатой декой 7 и полым усеченным конусом 10, а с торцов ограничена боковыми сторонами корпуса 1 дробилки. Молотки вращающегося ротора 2 при встрече с материалом наносят по его частицам удары и вовлекают его во вращательное движение. В результате такого воздействия материал измельчается ударом, перетиранием частиц между собой, а также за счет разрушения частиц при взаимодействии их с поверхностью решетчатой деки. Увеличенный...

Номер патента: 1724358

Опубликовано: 07.04.1992

Авторы: Чулков, Наседкин, Дубов, Калинушкин, Поляков

МПК: B02C 15/06

Метки: мельница, тарельчато-роликовая

...разрез, 15 ка направляется на крышку распределитефиг. - распределитМельница содержит корпус 1, в котором ля.размещен приводной размольный стол 2 с Использование изобретения позволяет3, змольные ролики 4 сепара- улучшить теплообмен между горячими газа 3тор 5 с приводом, загрузочную течку 6 и ми и материалом, поступающим в мельницу, разгрузочный патрубок 7, патрубок 8 для 20 и улучшить эксплуатационные характериподачи горячих газов, короб 9 для подачи стики мельницы за счет равномерного рассушильно-транспортирующего агента, ко- пределения материала по размольному нусообразный распределитель 10 материа- столу,ла и каналы 11 для сообщения внутренней Формула изобретения полости распределителя с коробом подачи 25 1....

Номер патента: 1724359

Опубликовано: 07.04.1992

Автор: Ковалюх

МПК: B02C 17/04

Метки: измельчения

...и, как следствие, к ухудшению работы всего оборудования в тракте измельчения, а также к увеличению кратности циркуляции,При открывании воздушного клапана 8аэродинамической байпасной трубы 7, с одной стороны, происходит мгновенный подсос воздуха и выравнивание скорости потока в тракте сепаратора, а, с другой, - скорость воздуха в самой мельнице резко уменьшается, вследствие этого более крупные частицы оседают в мельнице и измельчаются, а из мельницы выносится готовый или весьма близкий к нему продукт. Одновременно уменьшается кратность циркуляции и, соответственно, работа на транспортирование крупки по замкнутому контуру, преждевременный износ трубопровода, Изменение положения воздушного клапана 8 практически не изменяет суммарной...

Номер патента: 1724360

Опубликовано: 07.04.1992

Авторы: Мандрык, Орзов, Хазнаферов, Краснов, Чеботарев

МПК: B02C 17/04

Метки: барабанная, мельница

...наклонной О)установки сопел, Расположение входа и выхода хладоагента с двух сторон мельницысоздает неудобства в обслуживании. Конструкция не позволяет подавать агент под напором, так как рассчитана на самоистечениеагента с межотражательного пространства,что не дает возможности увеличить производительность мельницы.Цель изобретения - увеличение производительности, упрощение конструкции иудобство эксплуатации,1724360 д 1 Г д р 7 Составитель Л.Погорелаядактор Н.Тупица Техред М.Моргентал Корректор В,Гирняк Заказ 1134 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 На чертеже показана...

Номер патента: 1724361

Опубликовано: 07.04.1992

Авторы: Никуляк, Корякова, Шибанов, Нетребский

МПК: B02C 17/08

Метки: мельнице, планетарной, измельчения, тонкого

...барабанов 5 с внутренней цилиндрической поверхностью корпуса 1,На внутренней цилиндрической поверхности помольных барабанов 5 материал подвергается интенсивному измельчению при взаимодействии шаров между собой и вертикальной стенкой помольного барабана 5. В процессе измельчения с уменьшением крупности материала уменьшается его насыпная масса и под действием вновь загруженного материала, имеющего большую массу, мелкий материал, двигаясь по спирали вверх, разгружается через круговые отверстия 18 в корпус мельницы. Под действием центробежной силы, генерируемой водилом 4, материал отбрасывается на внутреннюю цилиндрическую поверхность корпуса 1 и подвергается дополнительному измельчению между внутренней и внешней цилиндрическими...

Номер патента: 1724362

Опубликовано: 07.04.1992

Авторы: Чуриков, Скрыпник, Анисимов, Галич

МПК: B02C 17/16

Метки: измельчения

...центру.На чертеже изображено схематично устройство для измельчения материалов, общий вид.Устройство для измельчения материалов состоит из цилиндрического корпуса 1, внутри которого на центральном валу 2 установлен диск 3 с перфорированными коаксиальными цилиндрами 4, В диске 3 выполнены отверстия 5. Оппозитно диску 3 установлен дополнительный диск 6 с отверстиями 7 и коаксиальными перфорированными цилиндрами 8. При этом вал 2 выполнен с эксцентриситетом, а дополнительный диск 6 выполнен.с.возможностью вращения. В нижней части диска 3 с помощью, вала прикреплен ворошитель 9. Корпус снабжен загрузочным патрубком 10. Для удаления измельченного материала служит патрубок 11 с сеткой 12.Устройство работает следующим образом.Материал для...

Номер патента: 1724363

Опубликовано: 07.04.1992

Авторы: Шутов, Комина, Яхимович, Лузин, Гришин

МПК: B02C 17/22

Метки: плита, футеровочная

...частиц на поверхности барабанамельницы, с,Для обеспечения износостойкоститыльной стороны ступеней футеровочной45плиты она должна не препятствовать свободному переходу мелющего тела с круговой траектории на параболическую в точкеотрыва мелющего тела от футеровки, т.е,плоскость тыльной стороны ступени должнабыть выполнена касательно к кривой перехода мелющих тел с круговых траекторий напараболические, и.соответственно, выполняется под углом а к радиусу барабанамельницы, отсчитываемому в направлении,55противоположном вращению мельницы, отрадиуса, проведенного к точке касания мелющими телами поверхности футеровки, иравном а=90 - агз соз ф, град.Для обеспечения более плотной упаковки слоя мелющих тел, обеспечивающей...

Номер патента: 1724364

Опубликовано: 07.04.1992

Авторы: Головенкин, Морозов, Пермяков

МПК: A22C 17/00, B02C 18/08

Метки: измельчения, продукта

...каналу 7 к днищу емкости 4,В емкости 4 продукт с помощью центробежных сил равномерно распределяется вдоль ее внутренней стенки. Поступление в чашу новых порций исходного продуктаоказывает давление на предыдущие слои и фарш движется вверх вдоль стенки емкости 4 и уплотняется. Поступление в чашу новых порций исходного продукта оказывает давление на предыдущие слои и фарш движется вверх вдоль стенки емкости 4, где и происходит его измельчение. Готовый продукт непрерывно снимается со стенки емкоцессе работы в вакуумной камере 2 поддерживается вакуум,Работа пневматического вибропривода ножей поясняется на примере одного модуля. Сжатый воздух подается воздухораспределительным устройством (не показано) по каналу 21 в камеру 27 холостого...

Номер патента: 1724365

Опубликовано: 07.04.1992

Автор: Гуляев

МПК: B02C 18/14

Метки: дробилка, центробежная

...и других отраслях промышленности.Цель изобретения - повышение производительности дробилки и качества конечного продукта.На фиг. 1 показана дробилка, поперечный разрез; на фиг, 2 - то же, продольный разрез, и схема движения измельчаемого материала,Центробежная дробилка содержит корпус 1, ротор в виде насаженных на горизонтальный вал 2 дисков 3, Каждый диск выполнен в виде соединенных большими основаниями усеченных конусов, на наружной поверхности которых параллельно их образующим укреплены ножи 4; Диски 3 в сборе образуют каналы 5. На наклонной поверхности загрузочной течки 6 установлены неподвижные ножи 7 таким образом, что они расположены параллельно ножам 4 ротора в рабочем положении, Количество ножей 4 и 7 и их форма зависят от...

Номер патента: 1724366

Опубликовано: 07.04.1992

Автор: Славущев

МПК: B02C 18/20, A22C 17/00

Метки: нож, куттера

...и иметь плавно изменяющуюся по всей своей длине кривизну. При вращении ножа куттера создаются турбулентные пересекающиеся между собой потоки измельчаемого сырья, 4 з,п.ф-лы, 14 ил. между собой, установлены дополнительные пластины 4 с режущими кромками 5 таким образом, что пластины 4 смещены к незаточенной части серповидной пластины 1 за линию 6, которая указывает предельный износ режущей кромки 2, для того, чтобы при заточке серповидной пластины 1 дополнительные пластины не мешали проходу затачивающего инструмента. Пластины 4 могут иметь прямолинейную режущую кромку 7 или серповидную 8, Кромки, противолежащие их режущим кромкам, в некоторых случаях могут иметь пазы, а кромки 9 между пазами выполнены отогнутыми. Кромки 9 могут быть...

Номер патента: 1724367

Опубликовано: 07.04.1992

Авторы: Овчинников, Лукьянов, Распопин, Прохоров, Каретников

МПК: B02C 19/06

Метки: противоточная, мельница, стурйная

...Лава гоносителя. Внутренни НЫ С ВОЭМОЖНОСТЬЮ ОС в разгонных трубах. 1 при этом внутренняя труба 3 установлена с возможностью осевого перемещения, что позволяет изменять расстояние от ее среза 6 до критического сечения сопла Лаваля,Мельница работает следующим абра зом, велИсходный материал с помощью эжекторов 7 подается энергоносителем во внутренние трубы 3 и в режиме пневмотран- д спорта поступает к их срезам 6. Помимо Фь этого, энергоноситель поступает иэ ресиве- Ы 1 ра 8 в каналы 5, где ускоряется до сверхзву- (; ковой скорости в результате прохождения спрофиля сопла Лаваля, Частицы материала по выходе иэ труб 3 подхватываются сверх- ф звуковым потоком энергоносителя и ускоря- фф ются до скоростей порядка 300 м/с, что обеспечивает...

Номер патента: 1724368

Опубликовано: 07.04.1992

Авторы: Федоткин, Богорош

МПК: B02C 19/06

Метки: струйная, мельница

...Загрузочная труба 3 снабжена поршнем 5 для подпрессовкиматериала, верхняя мертвая точка 6 поршня5 размещена выше входного отверстия 4, анижняя мертвая точка - между входным отверстием загрузочной трубы и помольной.камерой,Струйная мельница работает следующим образом.Через загрузочную трубу 3 засыпаетсяматериал и благодаря возвратно-поступательному движению газожидкостной смеси,истекающей из сопла Лаваля 2, поступает вконусообразную часть 7 трубы, Созданнаяпоршнем пробка поступает в проточнуючасть трубы, камеры измельчения и кониче. ское сужение 7 и перемещается газожидкостным потоком. В процессе прохожденияпробки по сужающейся части коническогоканала она подпрессовывается, а поступаяв расширяющуюся часть, создает эффектвыхлопа, в...
